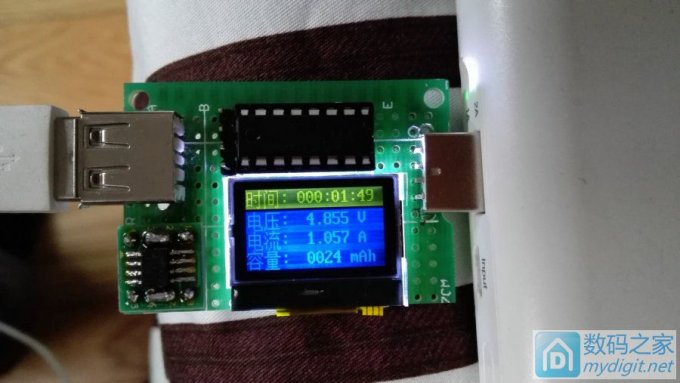

一个自制的测试充电器的玩意，能够显示充电时间、充电器电压、充电电流和充入的电量。
某宝上很多卖的，不过带液晶屏的都要30以上。
这次利用国庆假期焊了一个，就是这个东西，电压量程3V~12V？？里面用ASM1117稳压，
所以ASM1117的电压范围就是量程。
电流最大3A。
主要用于手机充电器的检测，所以3A也差不多了。
以后有可能会加个QC2.0之类的凑一下热闹。

自制USB电流电压计

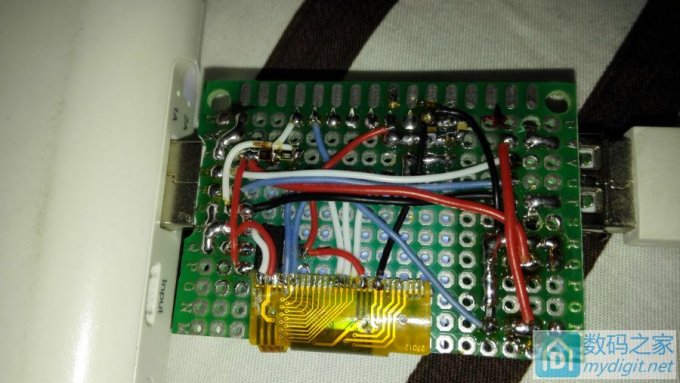

没打板，洞洞板飞线，乱七八糟。
自制USB电流电压计

硬件成本如下：
单片机：2.5
MAX471：1.5包邮
ASM1117 0.2
12864垃圾液晶屏：2.0
其他电阻电容，算0.3吧
洞洞板：0.5

合计：7元

不过人工费没法算了。哈哈。

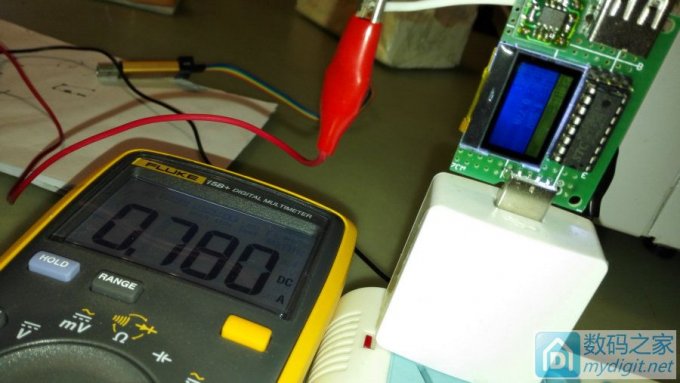

万用表量了一下精度，大概0.01A~0.02A。
用的电阻是1%精度，反正就是个玩具。
自制USB电流电压计

具体的制作教程，在网盘里：
