适合初学者的矿机实体图

时间:2017-08-28 20:56来源:www.crystalradio.cn 作者: lq19512003 点击:
适合初学者的矿机实体图 ,矿石收音机论坛
时间7月7日上午。
地点:北京香山公园附近的植物园樱桃沟风景区,试听位置在樱桃沟较深处西北的一二九纪念碑处。
参加人:光说不练兄、tnlby兄、qg2007版主、hhyy99、胆石小生、本人。
我们共带了 收音机9部,光说不练带了一部性能极好的有调整高放的索尼外差机和一部体积很小低音却极好的小机器,胆石小生带了一部飞利浦半导体收音机,tnlby带的是他最近制作的一部用二极管检波的矿机和一部3DQ检波体积很小的矿机,gq2007版主带的是他那部无源和日光能两用的3DQ再生机,hhyy99带的是他那部在本论坛发表过的精美的磁环3DQ机,我带的以前发表过的那台自制的4管来复再生半导体和一部二极管3DQ两用机。那天天气很不好,天很阴,空气很潮湿,山沟里雾气很重,我的大罐头耳机从盒子里拿出来一会儿,耳机表面就布满了水珠。大家都在担心下雨,好在始终没下雨!
试听的位置在樱桃沟深处山沟的北侧山坡的一块平地上,这里是一二九运动的发源地,因此在这里修建了一二九纪念碑。
光说不练的那台有调整高放的索尼外差机灵敏度好生了得,在樱桃沟深处的山沟里能收到三十多个可以稳定收听的电台,而我的那个4管来复机只能收到九个台,并且始终有一个强台干扰着其他的八个台,虽然我这台来复再生机的灵敏度就算不错了,但和光说不练的这台机器比起来,再生机的弱点就一览无余了!。胆石小生的那台飞利浦机性能也很好。
试听矿石机的天线是绑在两棵树上的一根多股塑料皮线,长大约有40米,高度只有一人多高,地线是绑在两只螺丝刀上的一段双股导线,螺丝刀插在树根附近的土地上,头天晚上刚下过雨,地很湿,所以就没有再浇水。
qg2007版主的袖珍3DQ无源日光能两用再生机在日光能再生状态下灵敏度很高,收台很多,并且在再生状态下不用天地线仅凭机内的70mm磁棒也能收到台。qg2007版主还专为他这台3DQ机设计制作一款小巧的匹配变压器,使用的是体积很小的导磁率上万的铁氧体磁芯,阻抗分别是2K、1.5K、1.2K、300欧,供3DQ专用,效果非常好!
tnlby的这台新近精心制作的二极管检波机外形精美外壳是一个麻将盒,接好天地线调准强台,负载上的直流电流达到了10uA,声音很大,效果很好,该机可更换不同的二极管,用那种假SD101时效果非常好。体积很小的3DQ袖珍机接上天地线后接收效果很不错。
hhyy99的这台磁环3DQ机器制作工艺非常好,大家都看过照片了,这台机器这次表现的确不俗,接好天地线能收5个台,而且分割清楚,无混台现象,调谐度盘的频率刻度准确。
我的这台矿机在接天地线后声音虽然不小,但是最强的中国之声对附近的台有干扰,有混台现象,选择性不如hhyy99的矿机和tnlby、qg2007版主的机器,但是不用天地线时无论是3DQ还是二极管检波都可收到台(声音不大但是能听清楚,收台很稳定,用SC2-300耳机和大罐头耳机都能听清楚,大罐头耳机的声音比较大),用3DQ时声音最大。用二极管检波分别试验了BAT85,1N60,假SD101,HP2835,在不用天地线的情况下这4种管子都能收到台,主观感觉1N60最差,与其他的3种管子差距明显,用BAT85效果就很好了,假SD101比BAT85 好些,最好的是HP2835 ,后3种管子差别不是很明显(没上仪表测,仅凭主观听感,不必认真)。大家互相观摩,反复试听,热烈讨论,认真研究分析,气氛非常友好,并且吸引了一些游园的游客关注和参与。
试听完毕后驱车回到市里,中午在烤鱼店里进餐,畅饮牛二、啤酒、可乐、酸梅汤,品尝烤鲶鱼,口水鸡,烧排骨,猪耳朵及各种素菜,畅谈直至下午4点多!何等快哉!!借用六、七十年代北京哥们儿表达感觉很爽时的一句话:“这是什么劲头子!”
诸位兄弟共同感觉,这样的活动应经常组织。

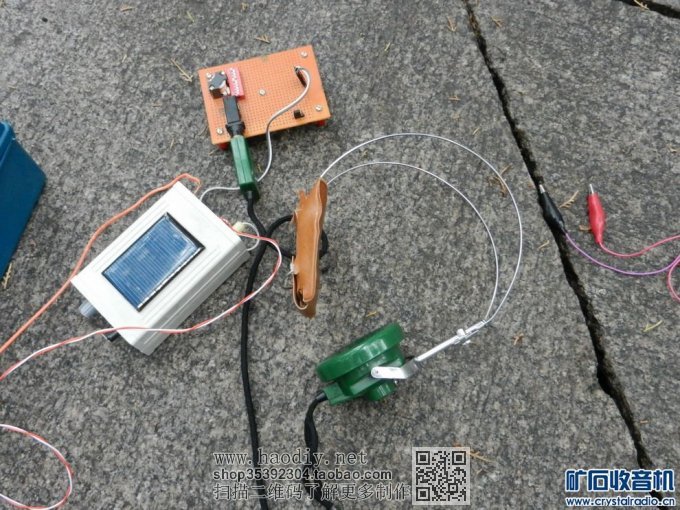

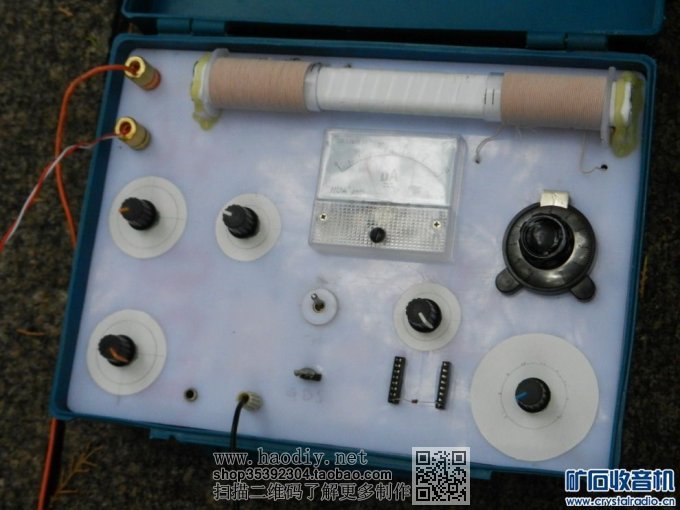

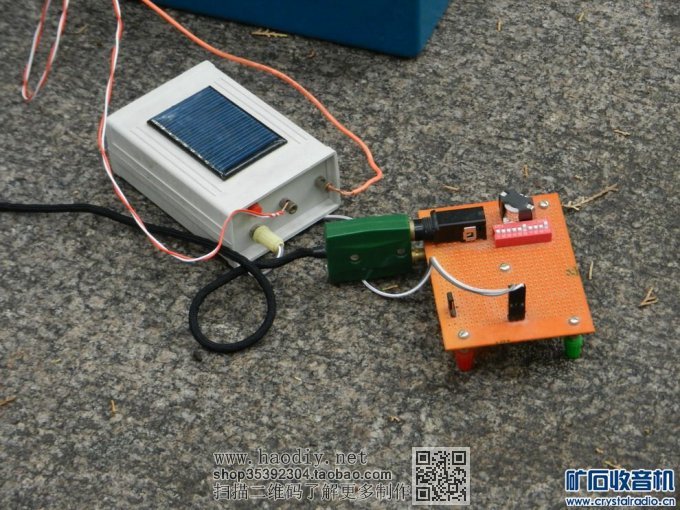

qg2007版主的日光能再生、无源两用机:
适合初学者的矿机实体图

适合初学者的矿机实体图

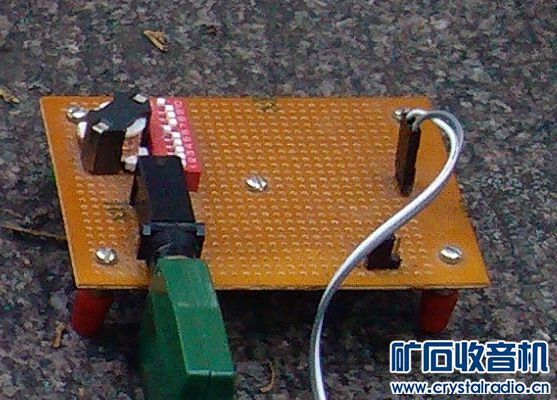

qg2007专为MOS管检波设计制作的匹配变压器:
适合初学者的矿机实体图

tnlby兄的麻将盒矿机,用二极管检波:
适合初学者的矿机实体图

适合初学者的矿机实体图

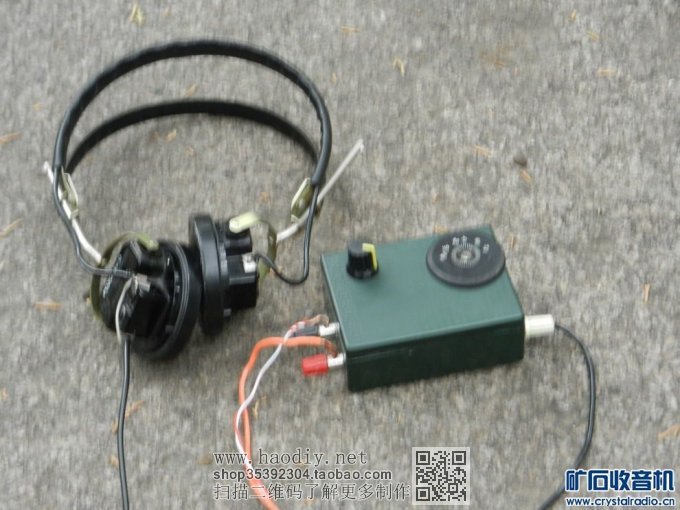

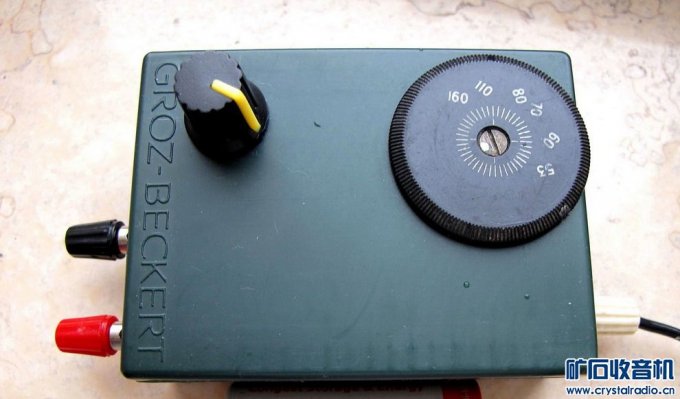

tnlby兄的袖珍3DQ检波机:
适合初学者的矿机实体图

适合初学者的矿机实体图

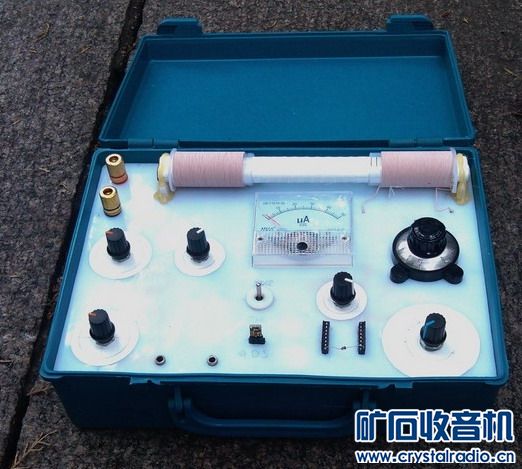

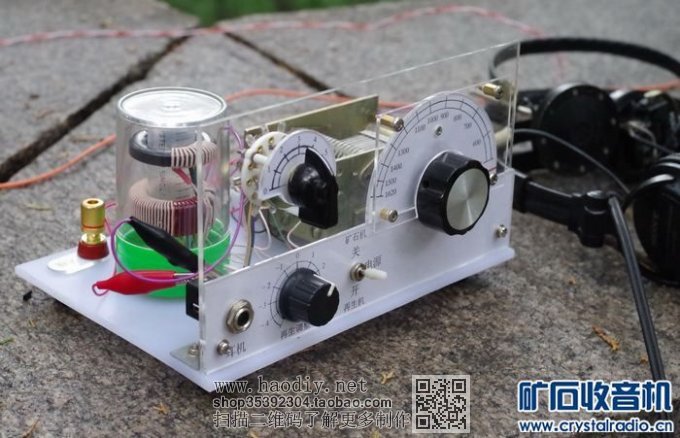

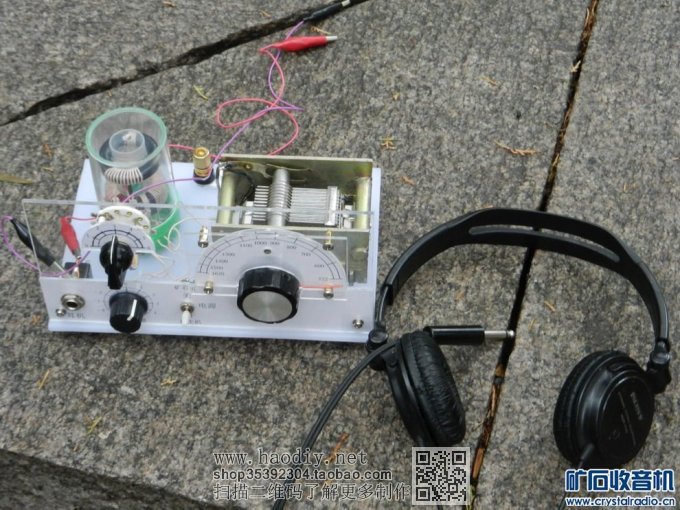

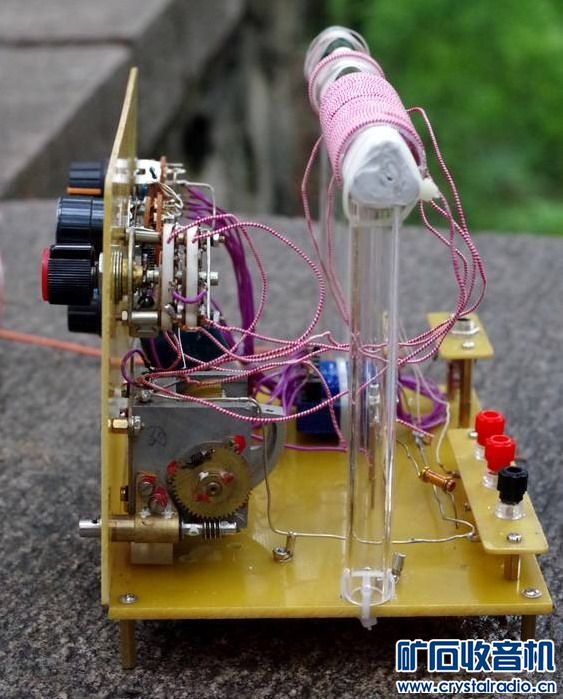

hhyy99兄的磁环3DQ有源、无源两用机:
适合初学者的矿机实体图

适合初学者的矿机实体图

适合初学者的矿机实体图

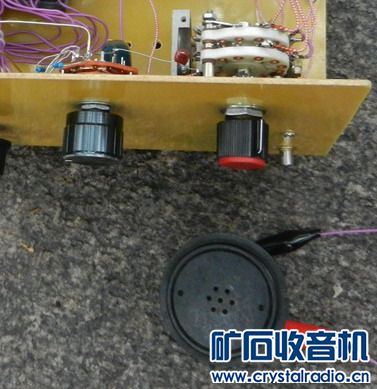

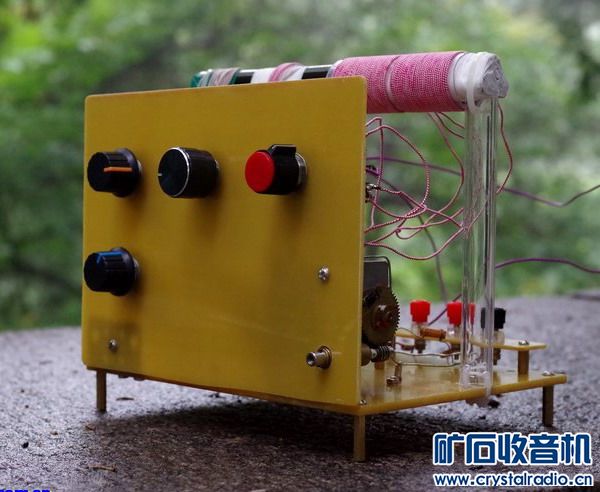

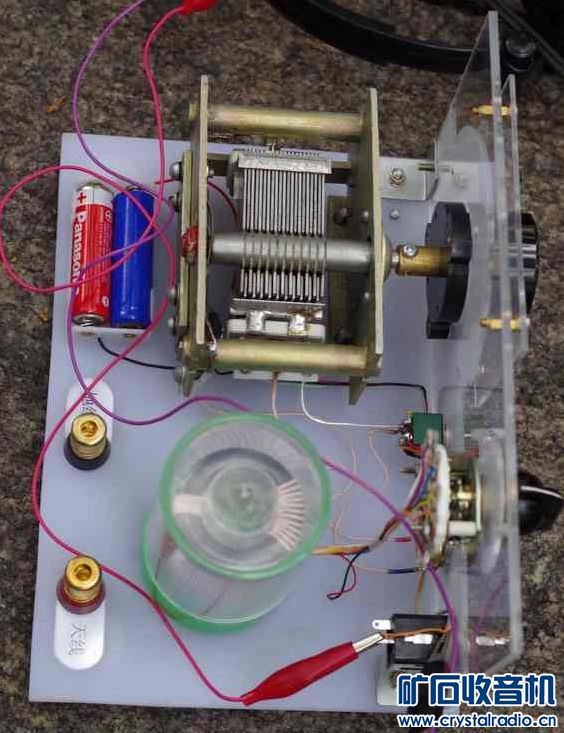

本人的二极管检波矿机:
适合初学者的矿机实体图

适合初学者的矿机实体图

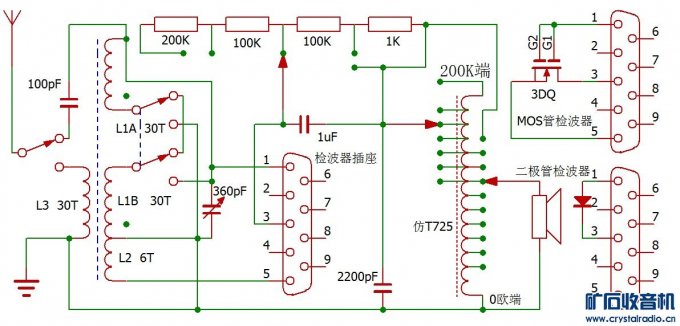

我的这台矿机的电路:
适合初学者的矿机实体图

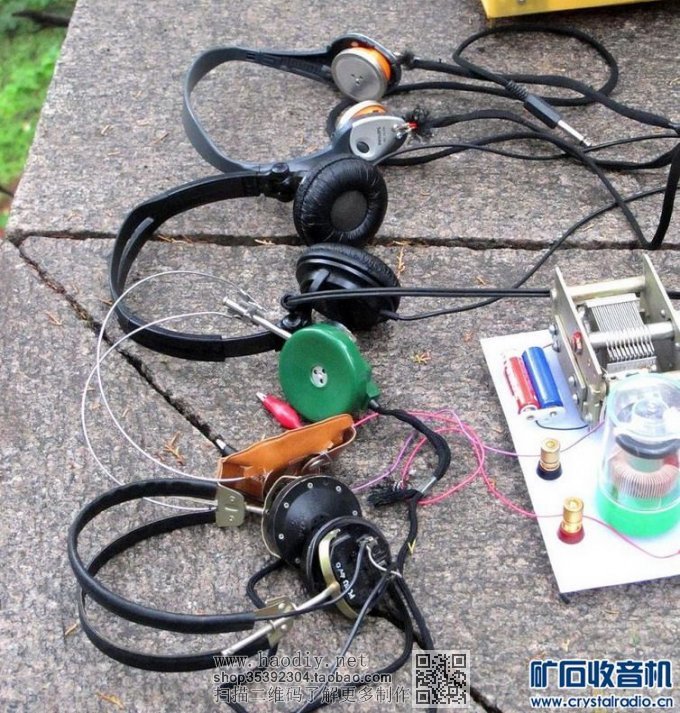

本此试听使用的4付耳机,
最下面的是tnlby的USI耳机,上面的3付是qg2007版主、hhyy99和我的SC2-300耳机:
适合初学者的矿机实体图

我的大罐头耳机(有两只,这只阻抗略低):
适合初学者的矿机实体图
