无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)

时间:2017-08-02 20:14来源:数码之家 作者:lhb03 点击:
这些天闲的换就动手做了个红外夜视仪,主要零件:夜视仪模型、低照度摄像头、电子取景器等等。由于模型空间狭小,结构紧凑,所以在零件摆放上花了不少时间,今天放上来供大家批评批评啊,拍砖头的轻点,欢迎大家指导。上图吧,图片可能次序不对,大家将就点,
这些天闲的换就动手做了个红外夜视仪,主要零件:夜视仪模型、低照度摄像头、电子取景器等等。由于模型空间狭小,结构紧凑,所以在零件摆放上花了不少时间,今天放上来供大家批评批评啊,拍砖头的轻点,欢迎大家指导。上图吧,图片可能次序不对,大家将就点,

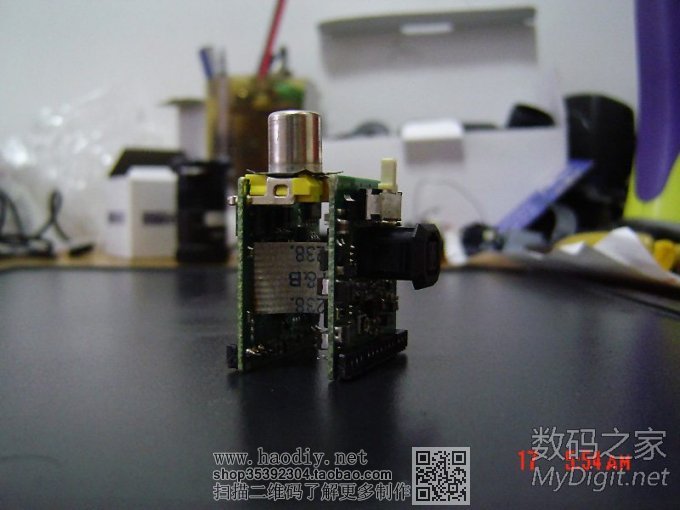

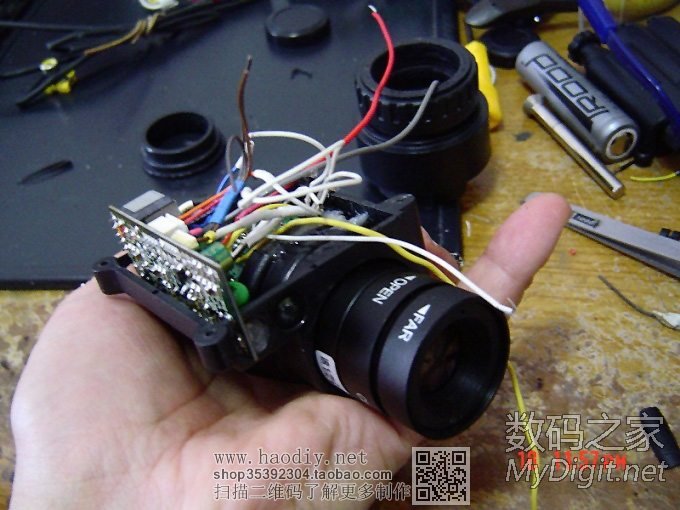

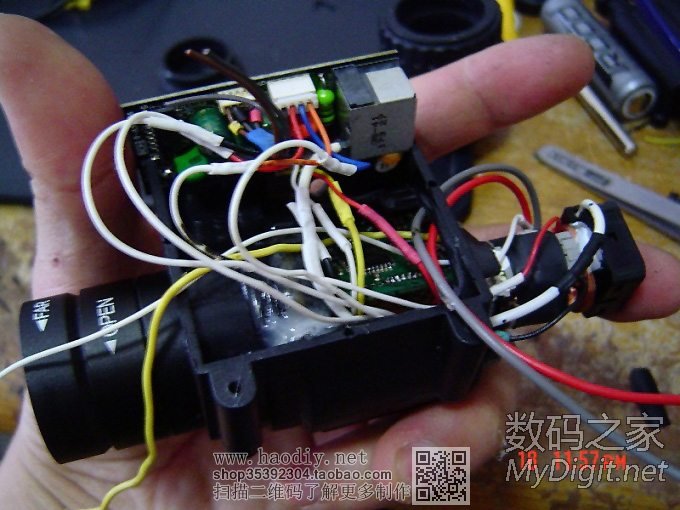

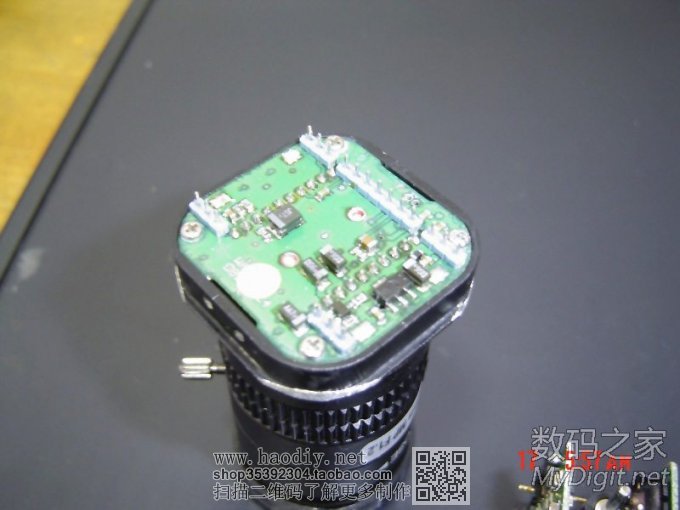

低照度摄像机里面电路板,一边为电源,另一边为视频。
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)

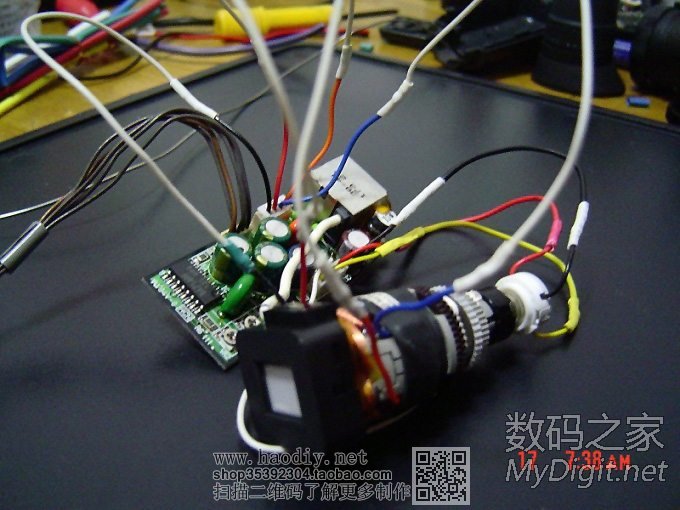

还是板
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)

无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)

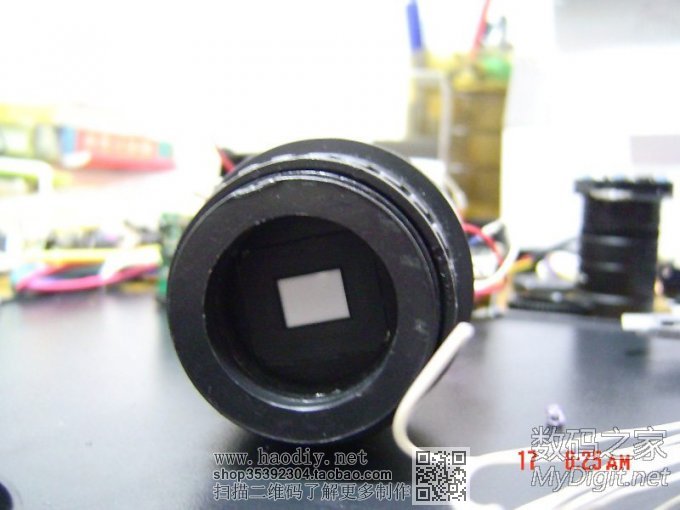

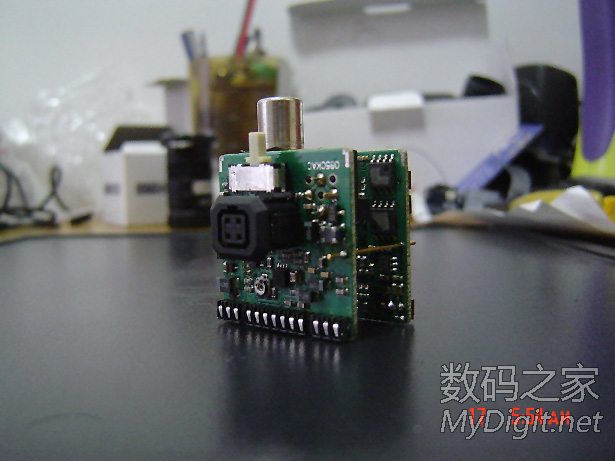

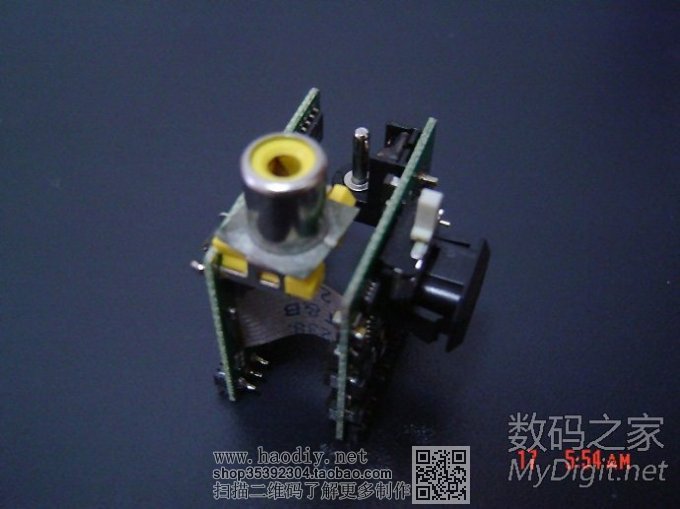

CCD部分,570线
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)

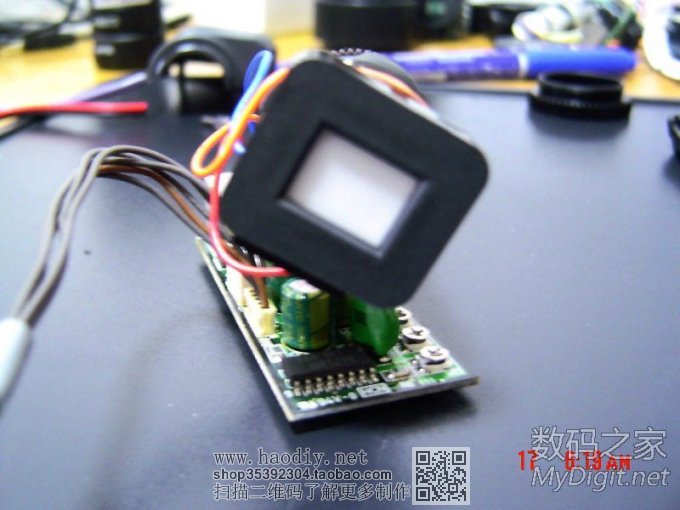

黑白电子取景器
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)

无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)

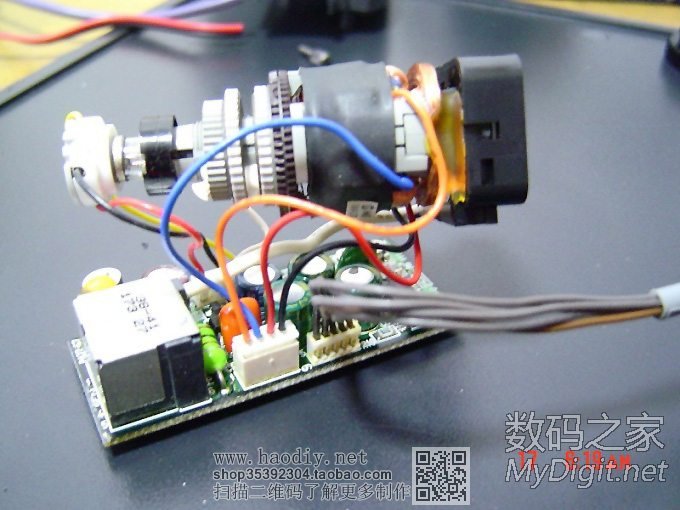

由于取景器电源和视频等线不够长,将它们延长了
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)

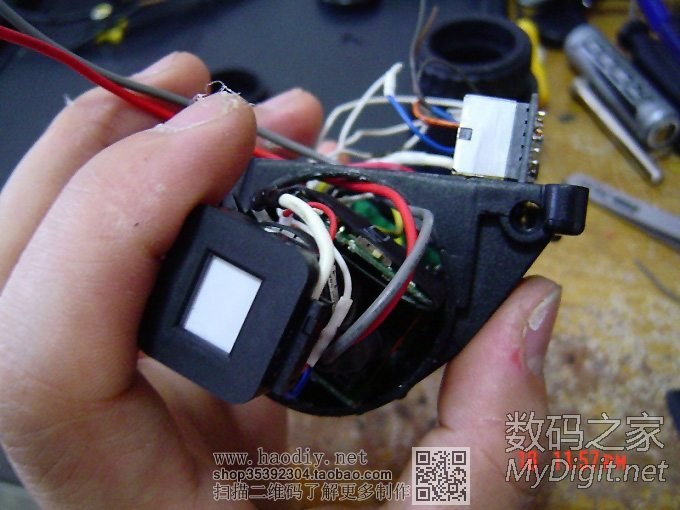

取景器安装到眼罩的部分
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)

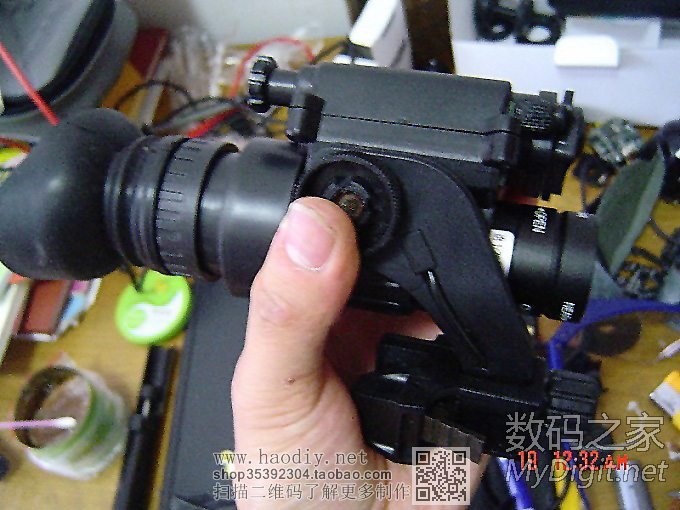

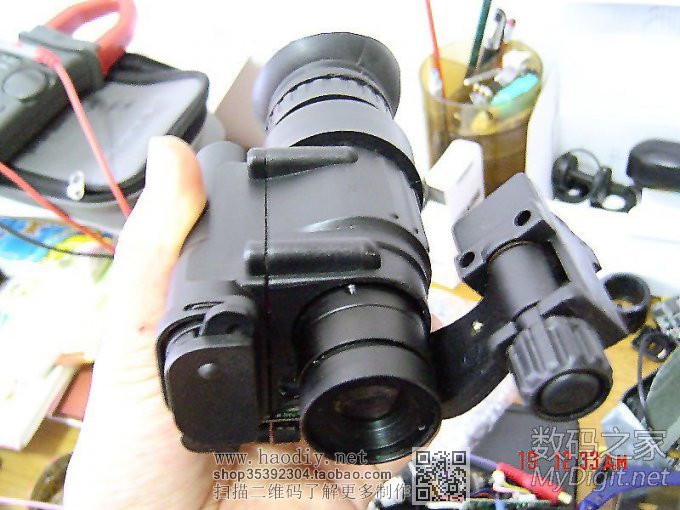

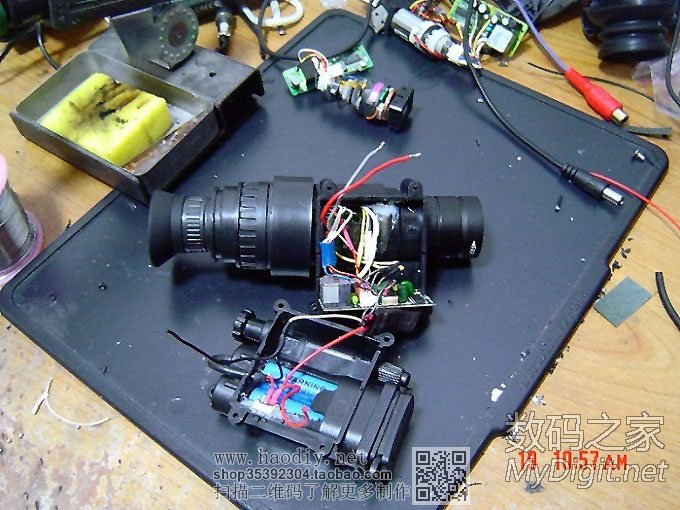

基本上都安装上去了
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)

无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)

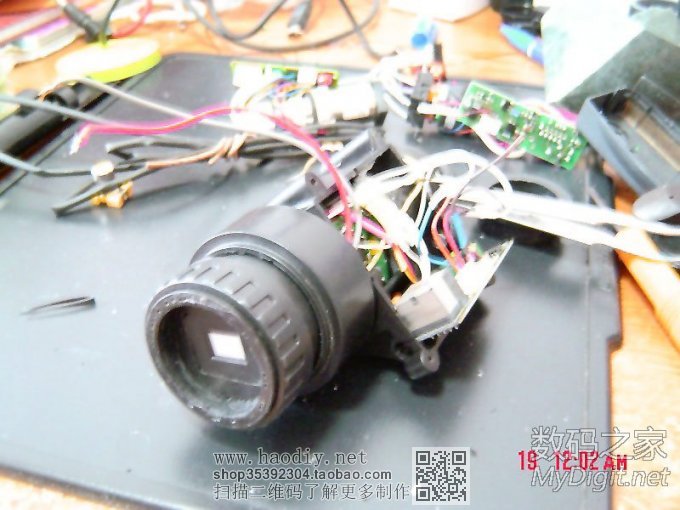

空间很小
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)

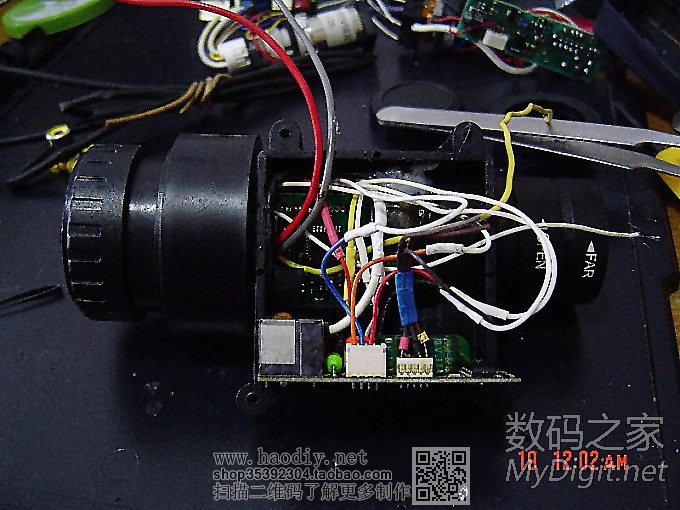

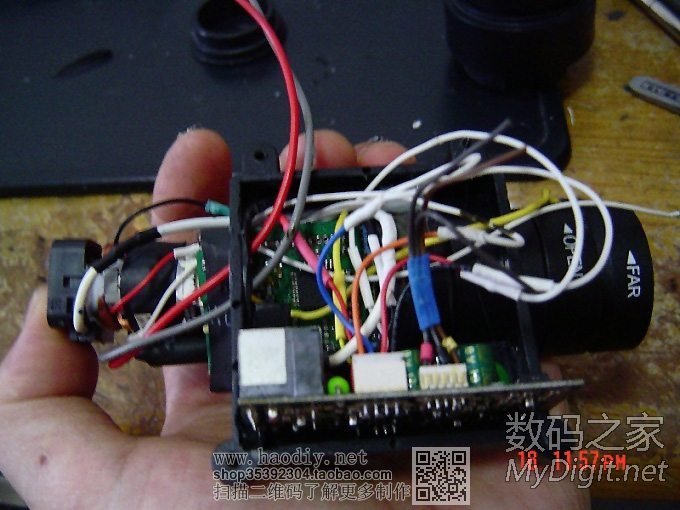

几乎没有多余空间还有部分电路板需要往里放
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)
未完待续,
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)

无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)



无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)

无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)

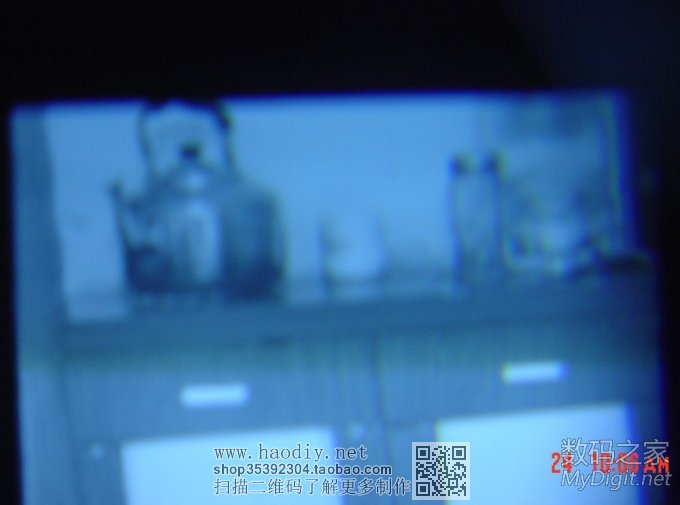

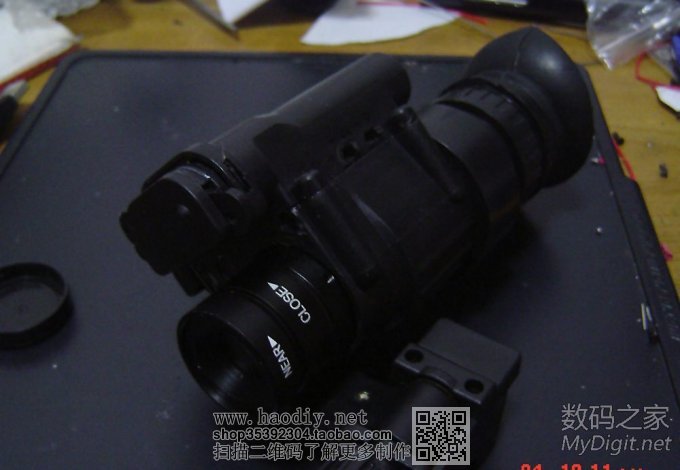

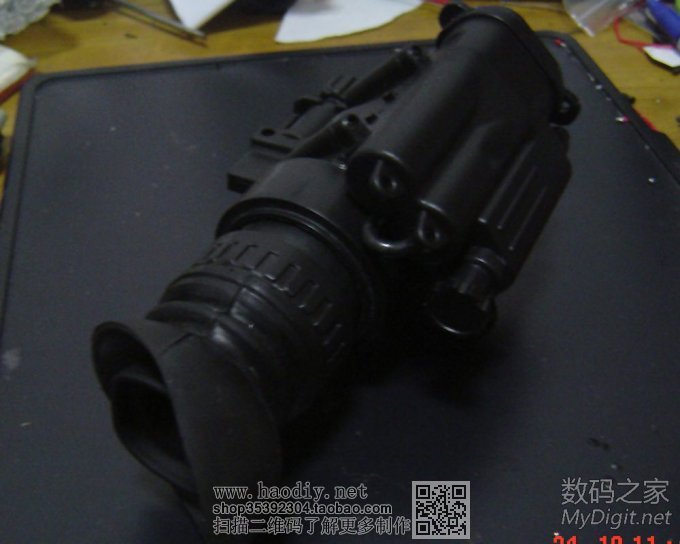

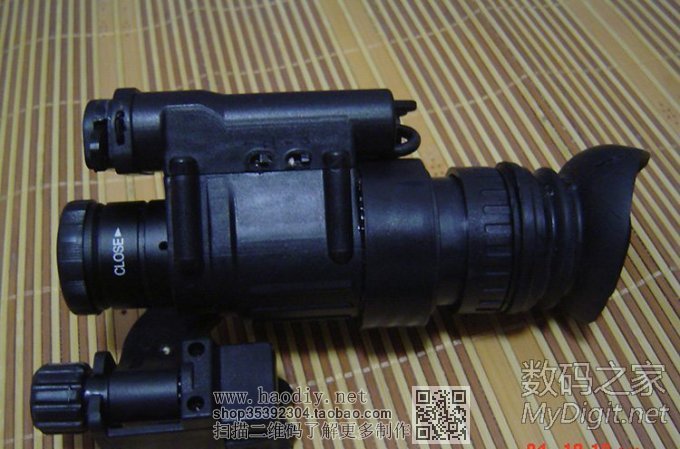

今天终于将夜视仪做好了,经过调试基本满意,效果比想象中要好,现把效果图放上来,垃圾相机拍的不是很清楚,实际效果要好于相片。
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)

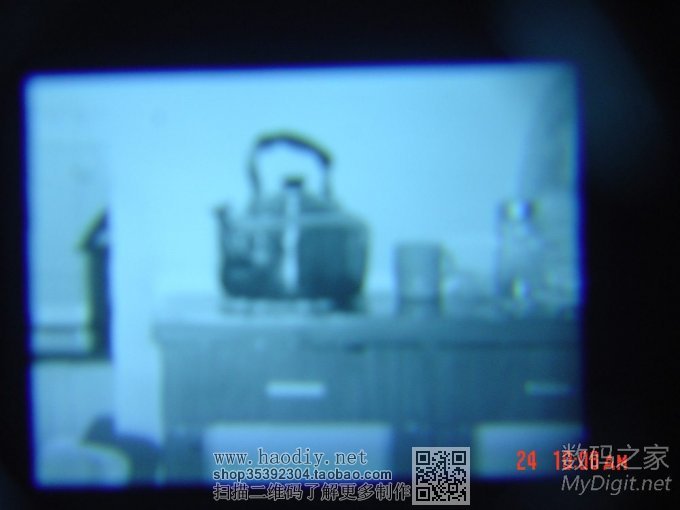

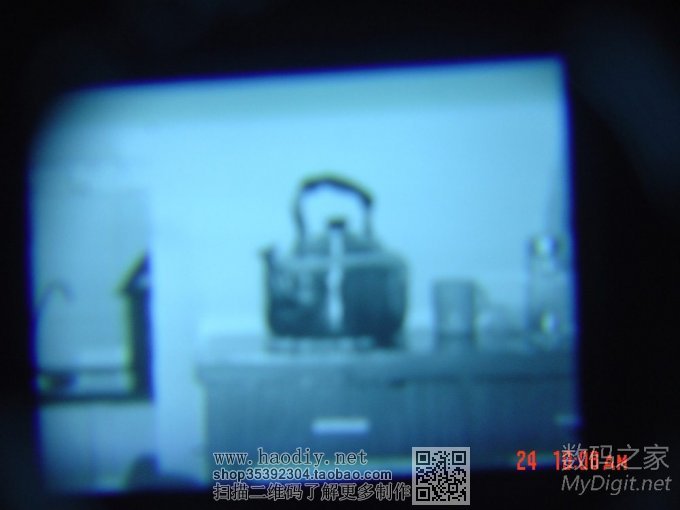

有日光灯下看到的物体
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)

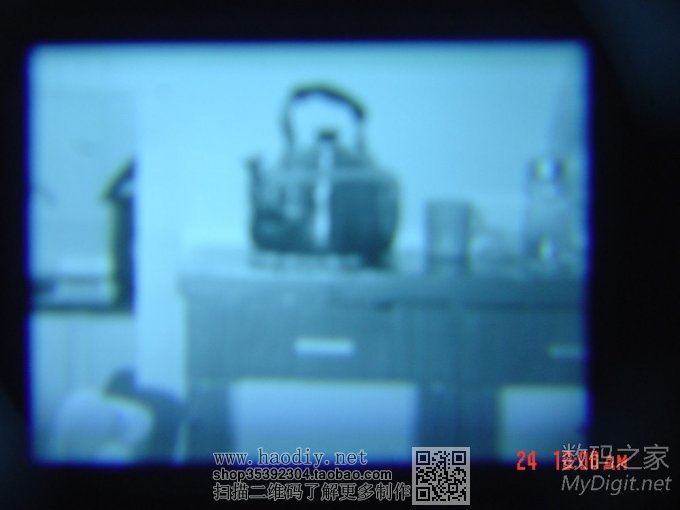

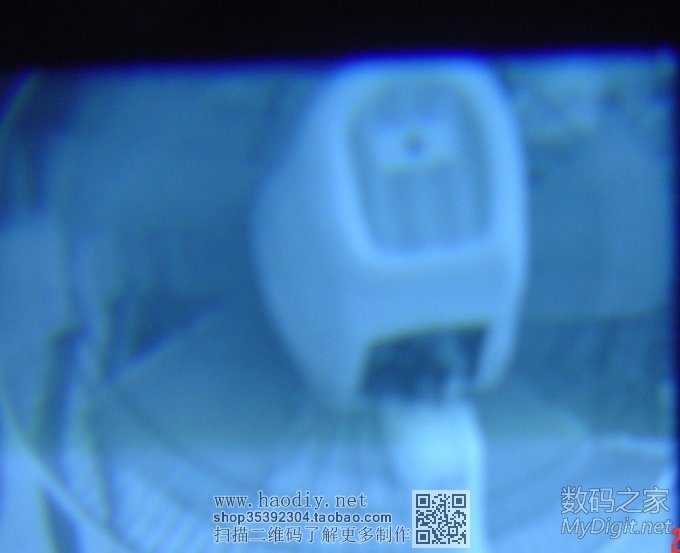

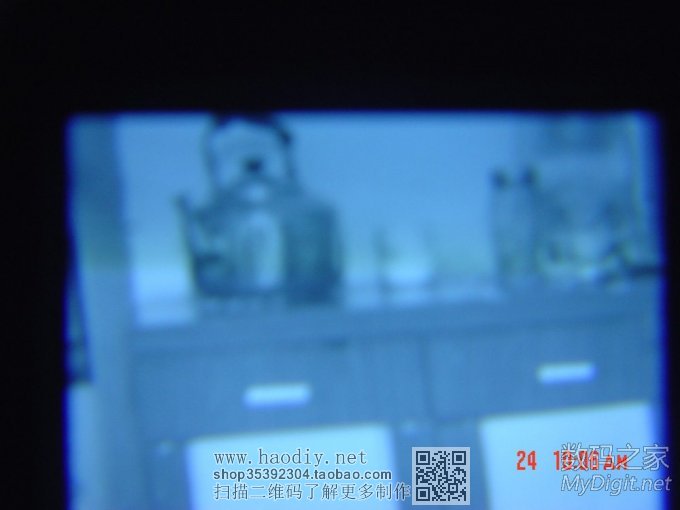

无光的状态下看到的物体。
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)

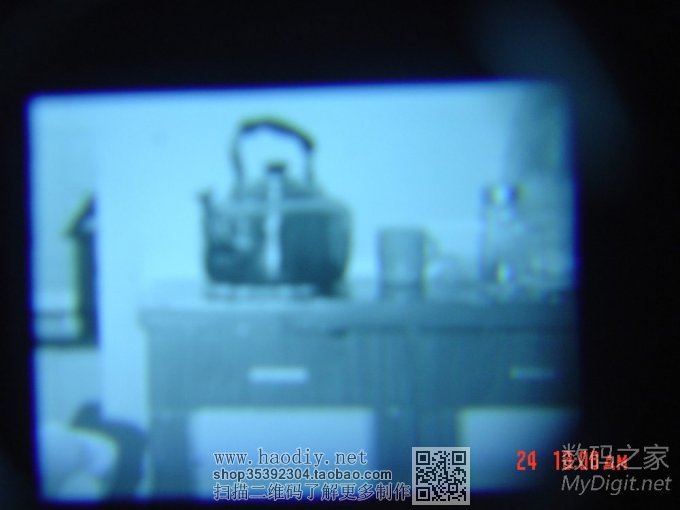

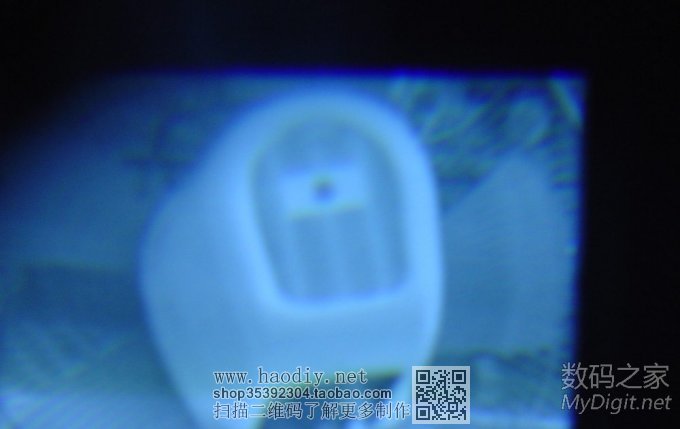

红外补光状态下看到的物体
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)

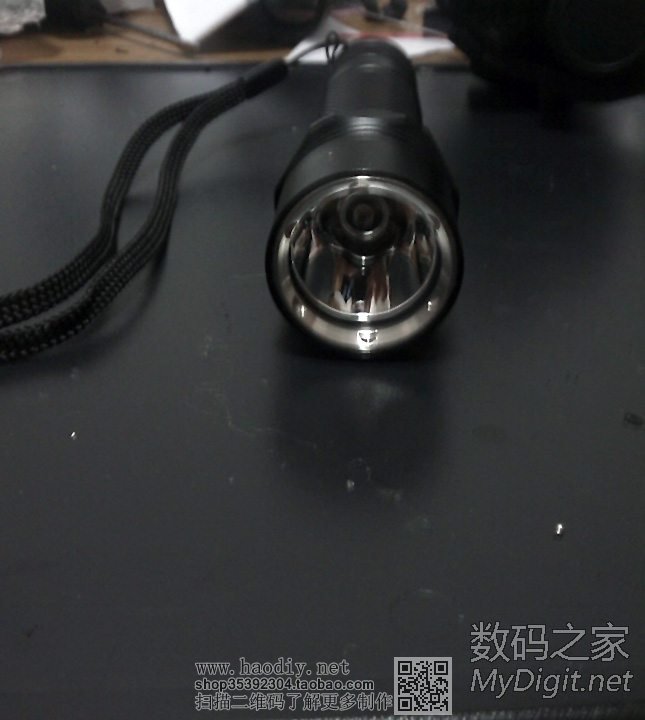

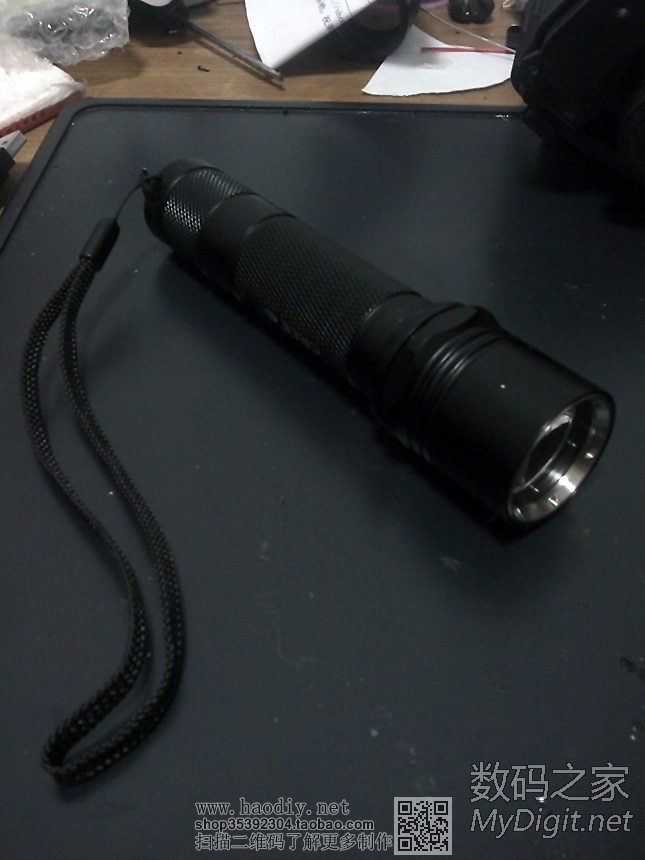

我的红外手电
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)
无聊的时候DIY了一个红外夜视仪(外形很酷)(2楼已更新效果图)
赞一下
(0)
0%
一般般
(0)
0%
