本帖最后由 yuanzen 于 2014-12-3 14:52 编辑

【参赛】缩小型“长江125”直热管五灯机

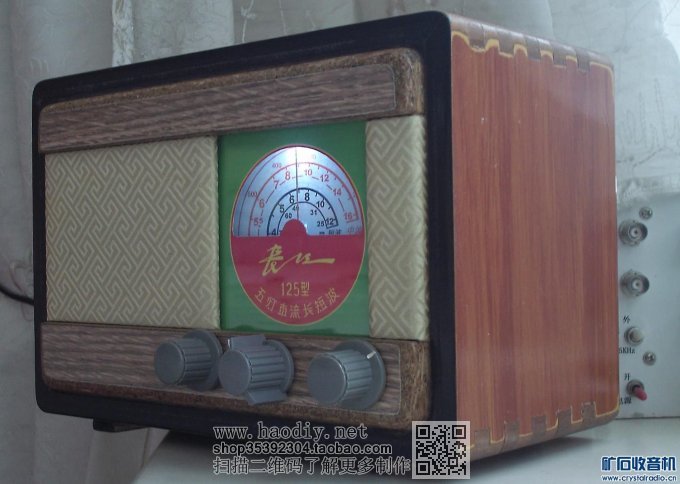

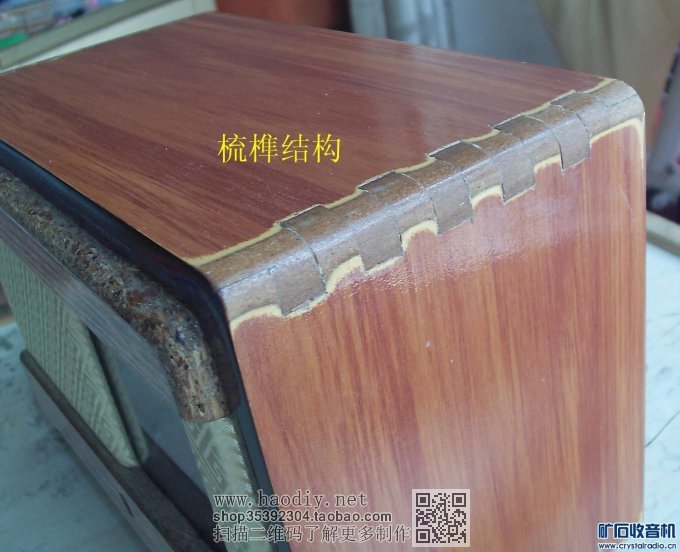

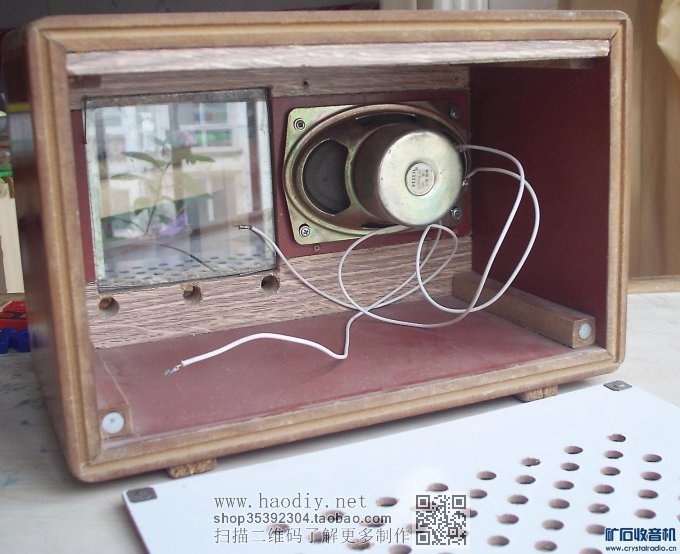

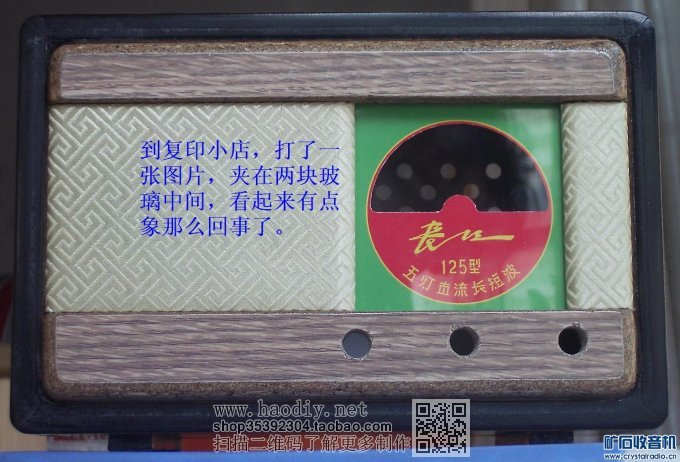

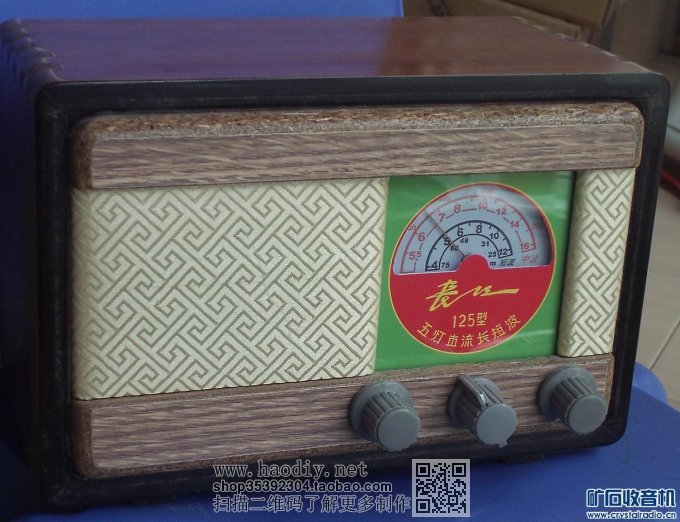

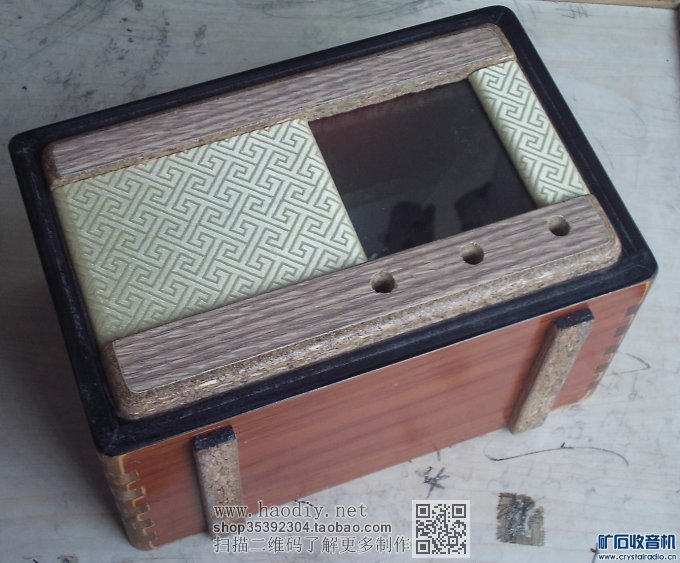

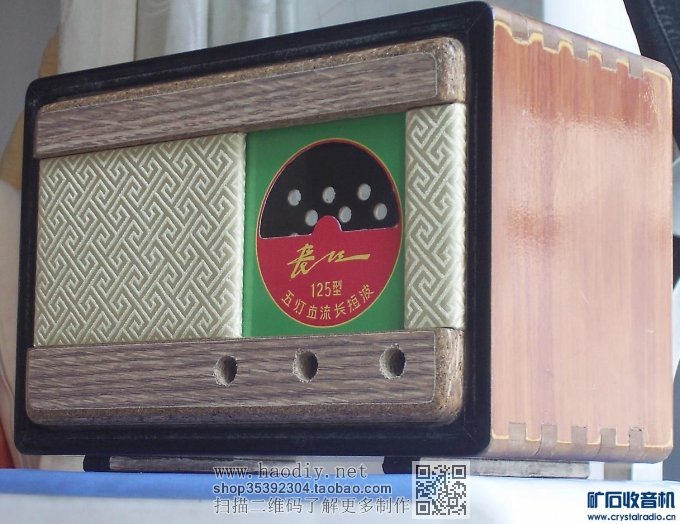

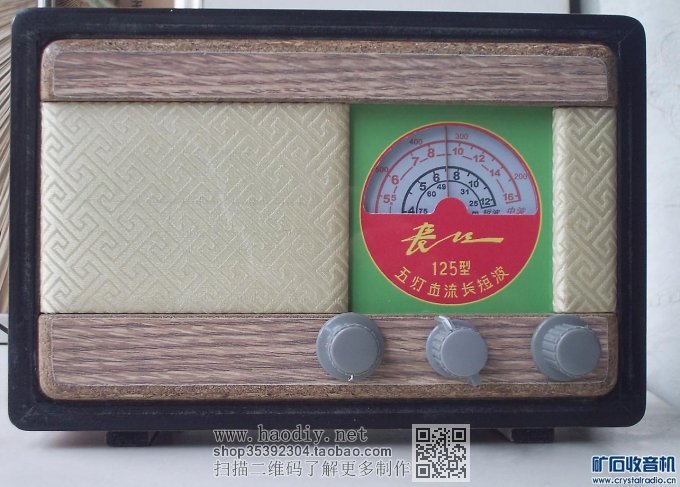

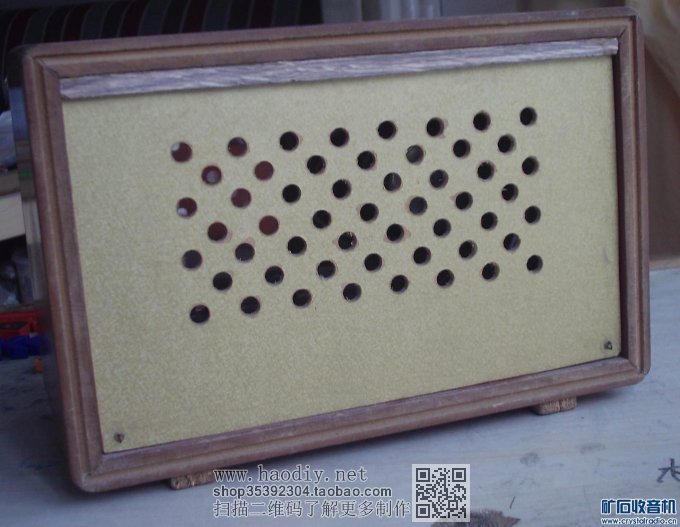

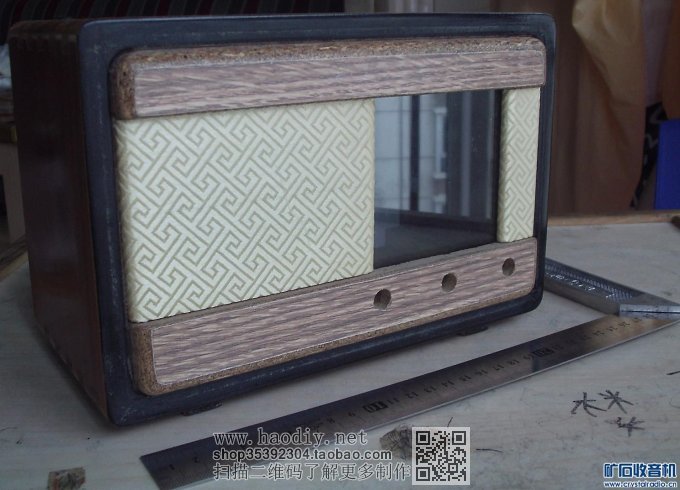

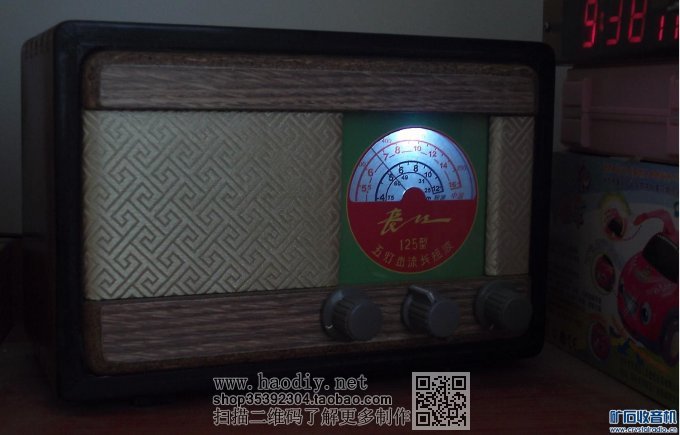

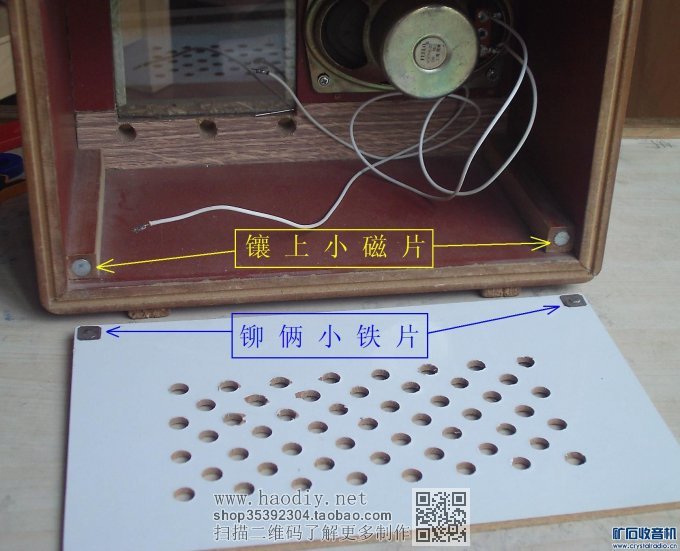

由于较喜欢“长江125” 木壳机古朴的样式，它虽然也是个长方匣子，但是，它的面板并不是一个平面，而是做出了有凹有凸的立体感，棱角做成了圆角，看着圆滑灵巧。又比较容易仿制。遂捡了几块地板下脚料，用现有的简陋工具：钢锯、手摇钻、锉刀、小刀、角尺。慢慢抠出个机壳（制作中的照片被小孙子玩电脑弄丢了，只好再拍几张做成的）。由于材料长度的限制，做出的机壳较小。

【参赛】缩小型“长江125”直热管五灯机

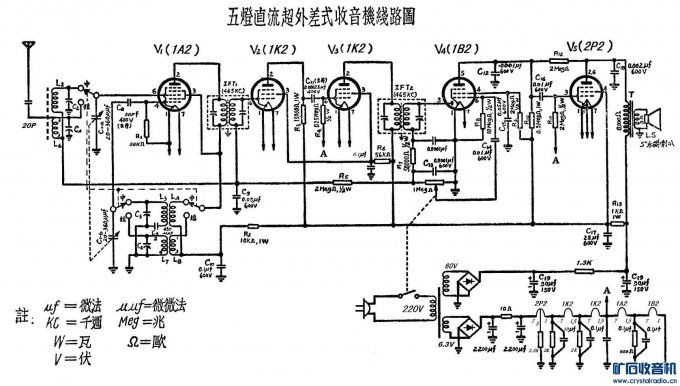

既然仿“长江125”，就用该机壳装一台直热五灯超外差机，两波段，常规电路，输入电路改用磁性天线，整流电源（用电池不经济啊）。由于是整流电源，灯丝用串联供电比较好，串联供电的电流小，只有30mA，滤波电路较好做。如果还是用并联供电，灯丝总电流达180mA，不但滤波电路不好做，恐怕还要加稳压电路。用串联供电，简单多了。
由于灯丝用串联供电，各级管子的栅漏电阻就不能简单的接地，否则栅偏压就不合适了，尤其是2P2功放管的栅偏压。我将其接在A点，利用串联灯丝形成的分压，使2P2功放管取得合适的栅偏压。

【参赛】缩小型“长江125”直热管五灯机

续上。

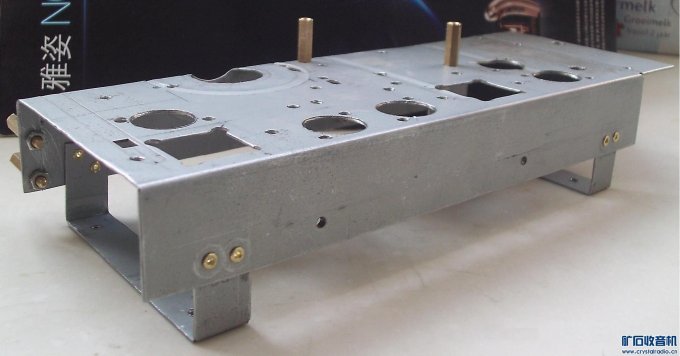

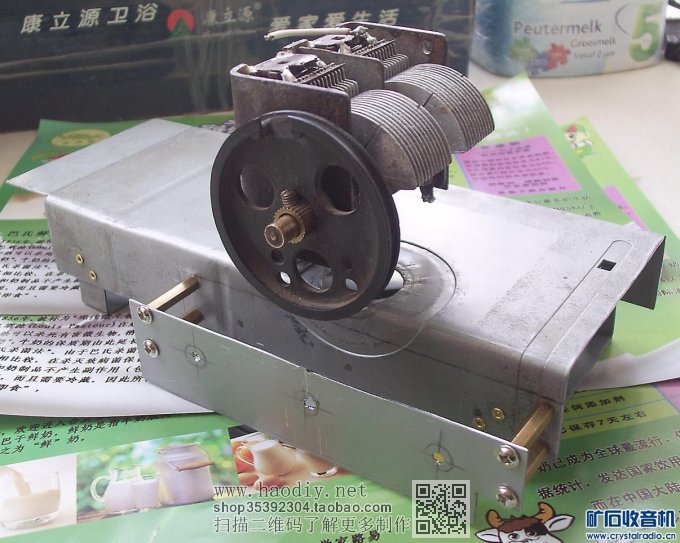

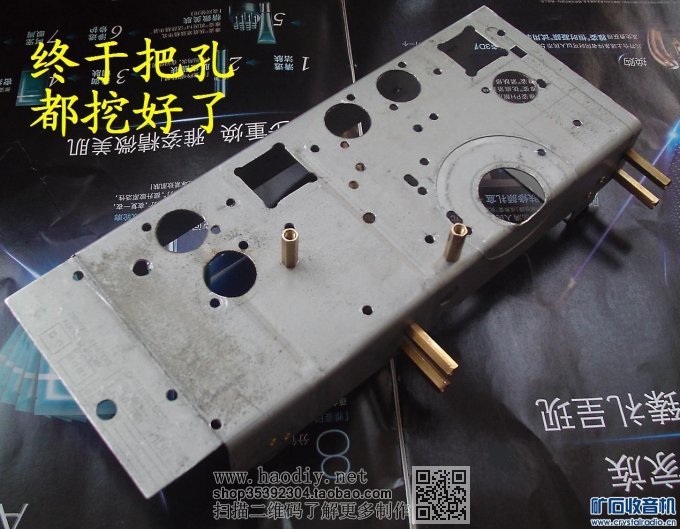

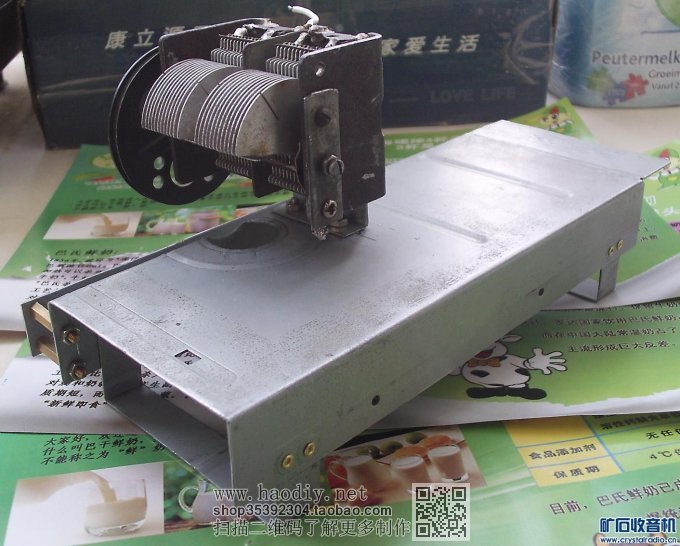

找了个废光驱外壳，费了好大劲才敲出个底台。

【参赛】缩小型“长江125”直热管五灯机

为了做这个底台，破费几十元，购了个便宜的手电钻。您还别说，手电钻比手摇钻省劲多了。

【参赛】缩小型“长江125”直热管五灯机

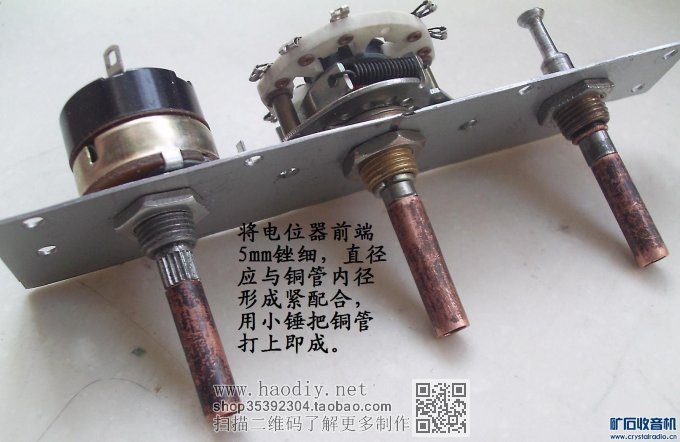

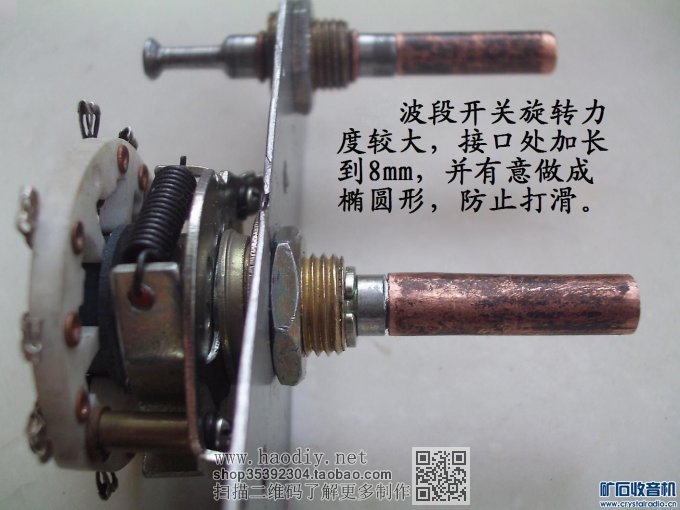

由于电位器、波段开关的旋轴太短，只好用外径6mm的铜管接长。

【参赛】缩小型“长江125”直热管五灯机

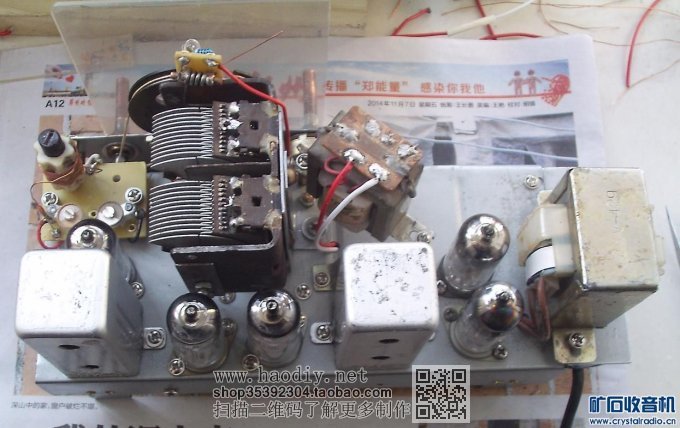

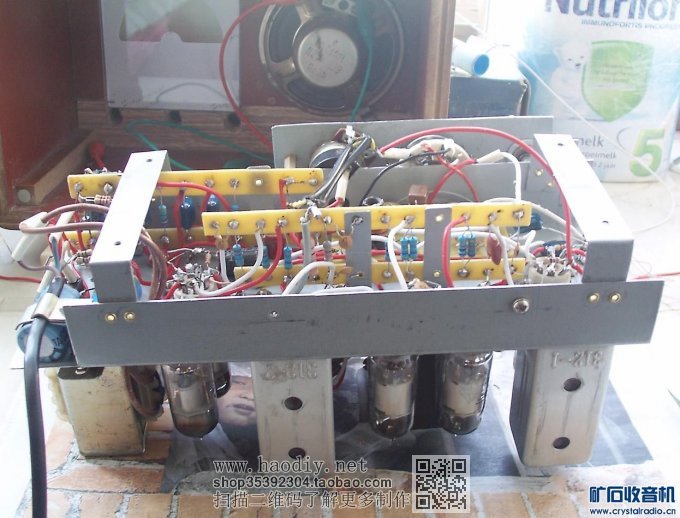

从电源开始逐级装配，先根据电源变压器的输出电压，各级电子管的工作电流，计算出各滤波电阻大致范围，通电试机再作微调。灯丝电源先用一个240Ω的电阻作灯丝电源的假负载，接通电源调整灯丝电源滤波电阻，使假负载电阻两端电压为7.2V，这一步非常重要。然后从各灯丝电源开始安装。

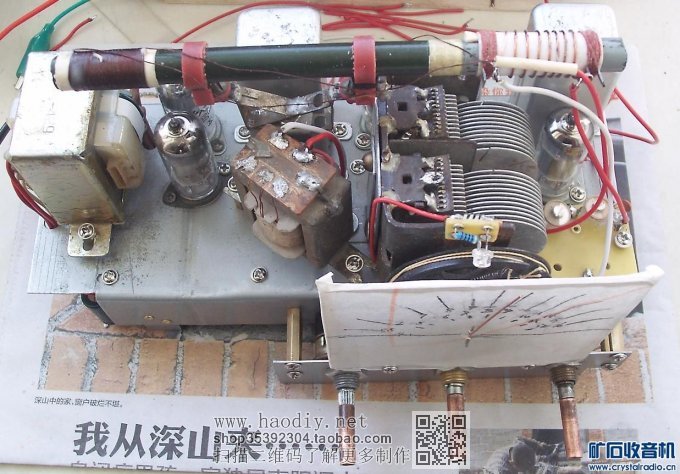

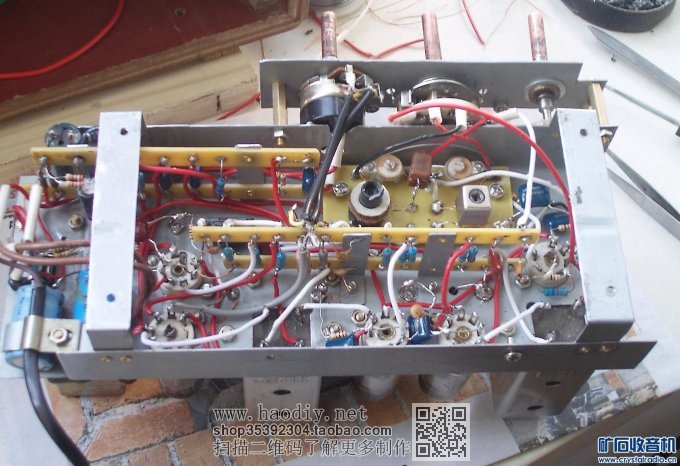

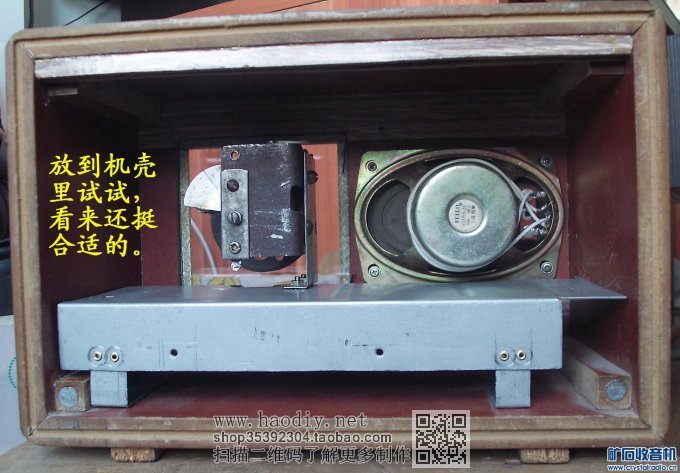

因机壳小，比较拥挤，要仔细斟酌元件的布局。

【参赛】缩小型“长江125”直热管五灯机

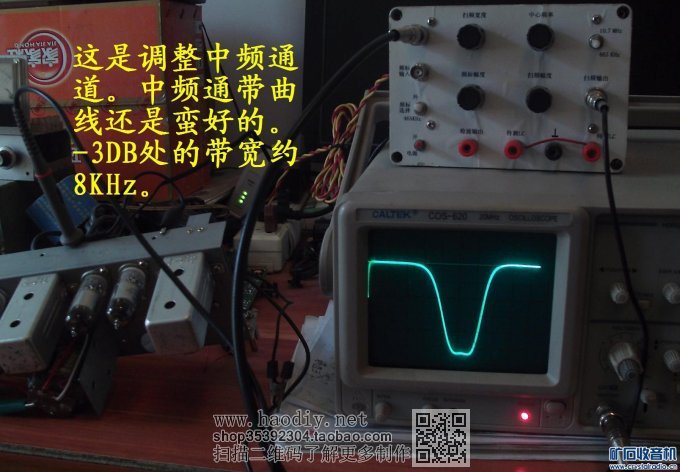

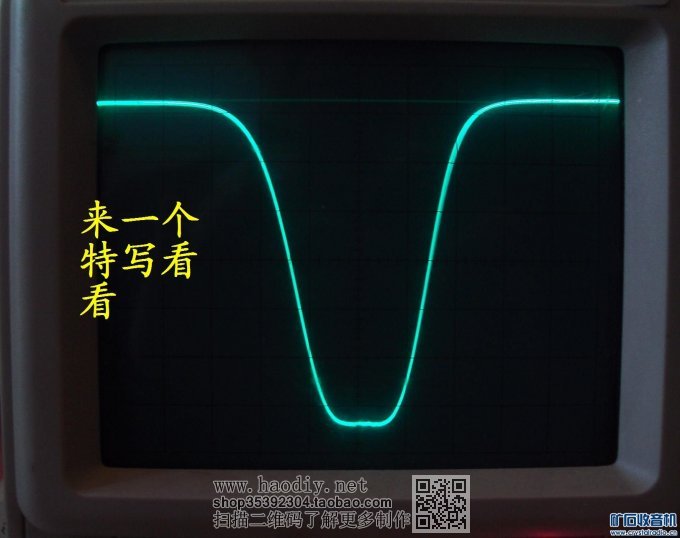

当低频、中频电路焊好后，从音量电位器输入音频信号，试低频部分，还好，一次通过。然后调试中周，使中频通带达到要求，到此还算顺利。

【参赛】缩小型“长江125”直热管五灯机

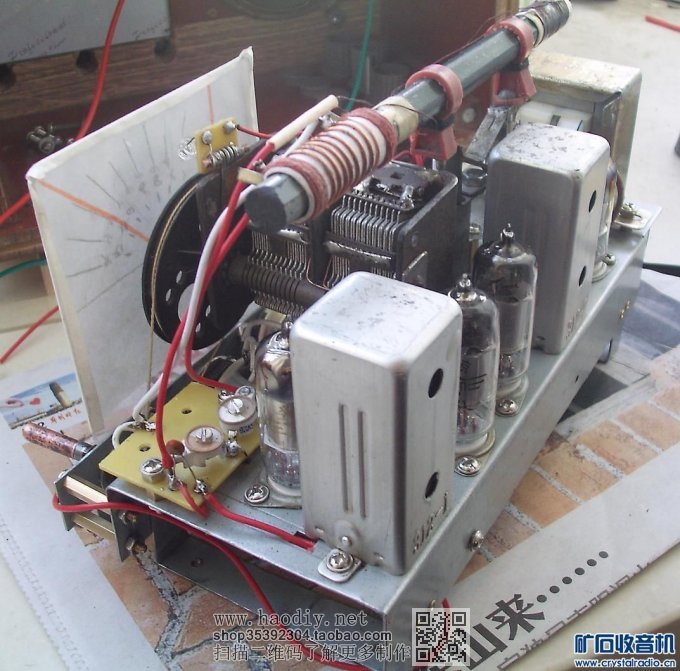

接着就是变频级了，先装中波部分。磁性天线线圈用0.08×7的线绕60圈。中波振荡线圈用0.18的线，绕在装有φ6×20mm磁芯的骨架上，先用硬纸片剪两片有中心孔的圆环，套在骨架上形成4mm宽的绕线槽，参考101K振荡线圈的数据先绕屏极绕组36圈，再绕栅极绕组90圈，结果振荡栅极谐振线圈的电感量是220μH，比需要的133μH大得多。通过计算：133/220然后开平方再×90=70圈。这与610K振荡线圈的数据相同，就按610K振荡线圈的数据重绕，屏极绕组30圈，在屏极绕组上再绕栅极绕组70圈。

【参赛】缩小型“长江125”直热管五灯机

装机后微调线圈磁芯和补偿电容，使振荡频率在990KHz~2100KHz，振荡波形也很好，高、低端振幅比较均匀。

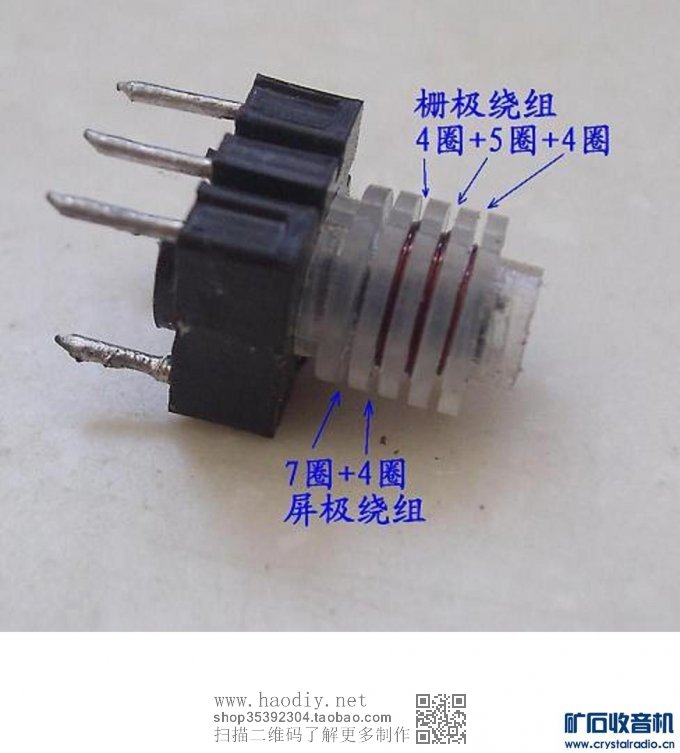

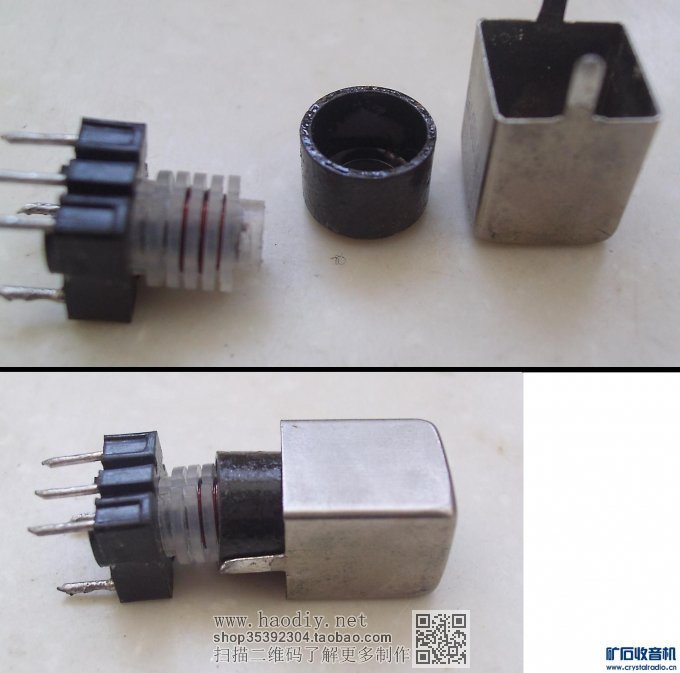

装短波时就没这么顺利了，仅振荡线圈装上、拆下折腾了十来次。开始用老电子管收音机带磁芯的线圈骨架绕制，装上测试时发现高端波形不好，拆！再用电视机的中周磁芯、骨架绕，起初是振荡太弱，低端停振，拆了重绕，增加反馈线圈圈数。结果低端好了，高端波形又不正常，到10MHz以上出现近似调幅波且不稳定的怪异波形，怀疑是电视机的中周磁芯、骨架不好用。于是做个直径17mm的纸筒，绕空心线圈，装上高端还是不行，现象如故。经多次的折腾、观查，发现每到接近10MHz左右，振荡幅度就会减小，再往高端调，振荡幅度进一步减小，小到一定成度时即出现怪异波形。经分析怀疑是10MHz附近，某个谐振回路吸收了振荡能量，同时影响振荡波形。（类似于两个频率相近的声音，产生的干涉效应）。10MHz附近的谐振回路只有天线输入回路了，于是焊脱输入线圈的一个头试试，还是不行。再短路天线线圈，好！波形正常了。原因是天线线圈与分布电容，谐振在10MHz附近，影响本机振荡。于是把天线线圈拆除，又一一将拆下来的各种振荡线圈接入电路，结果全部都正常，进一步证实判断是对的。考滤到安装方便，容易固定，选择了电视机中周骨架绕的本振线圈。

【参赛】缩小型“长江125”直热管五灯机

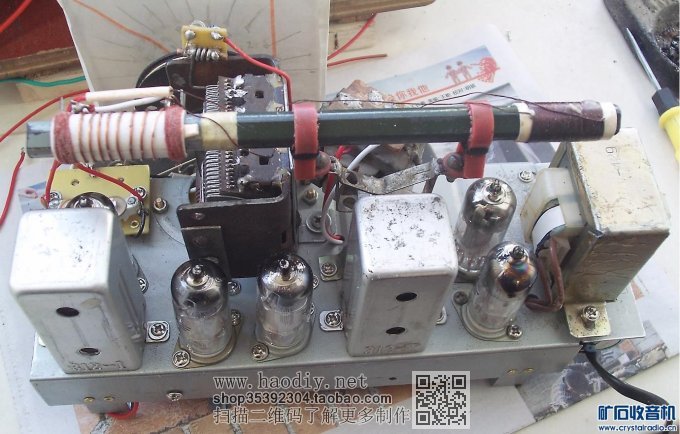

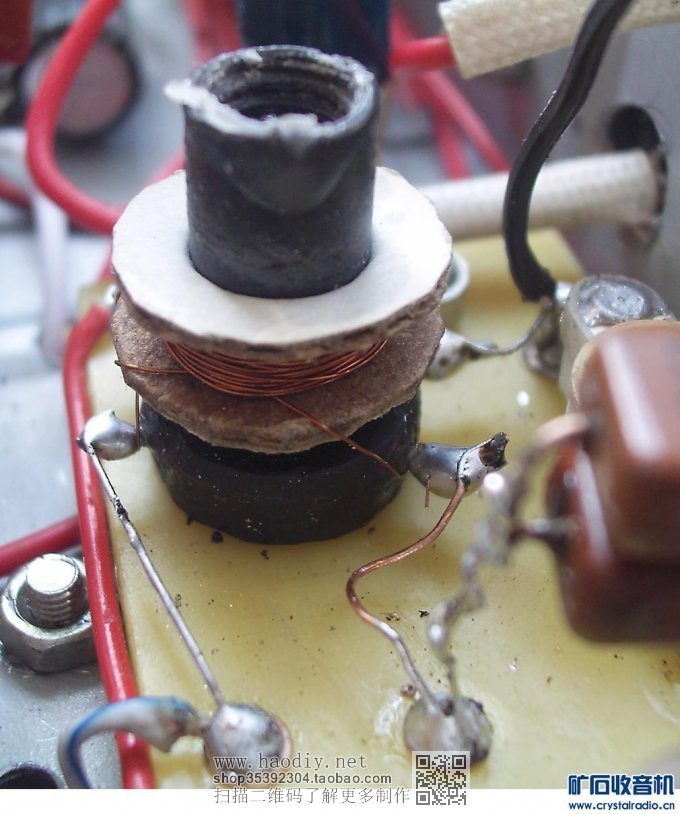

天线线圈拆除后，短波天线串一只20P的电容接到输入线圈上，这时受电场干扰很大。干脆拆掉传统的输入线圈，改为磁棒线圈，用0.68的线间绕8圈（先是绕了9圈，电感量大了，改成8圈）。

【参赛】缩小型“长江125”直热管五灯机

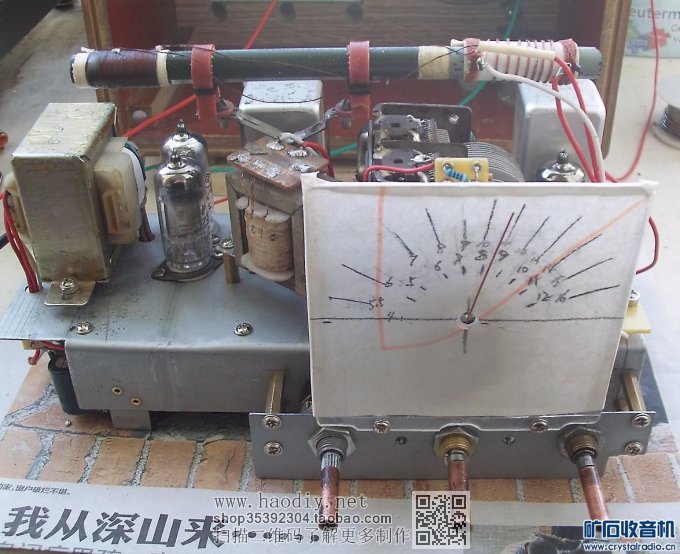

最后标定度盘的频率刻度，这事比较简单，方法是：用频率计测出本机振荡的频率，再减去中频465KHz，即得到所接收的频率。然后再用信号发生器验证一遍。如：旋转可变电容到频率计显示为1065KHz时，可变电容的指针指示处即是600KHz；频率计显示为1465KHz时，指针指示处就是1000KHz等。短波频率刻度也如法炮制。

【参赛】缩小型“长江125”直热管五灯机

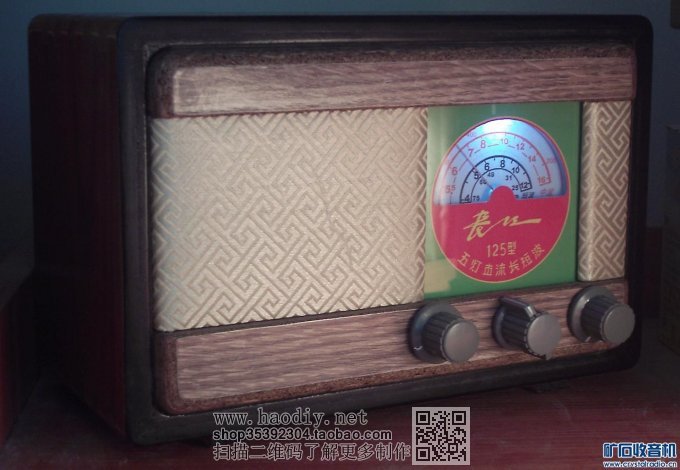

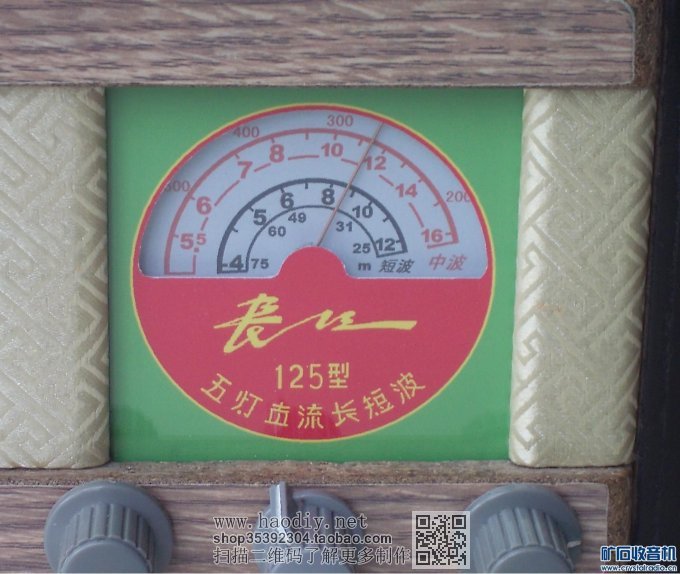

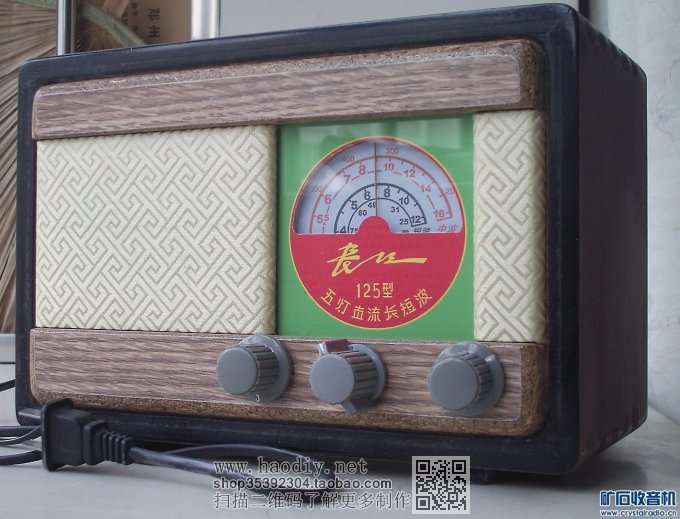

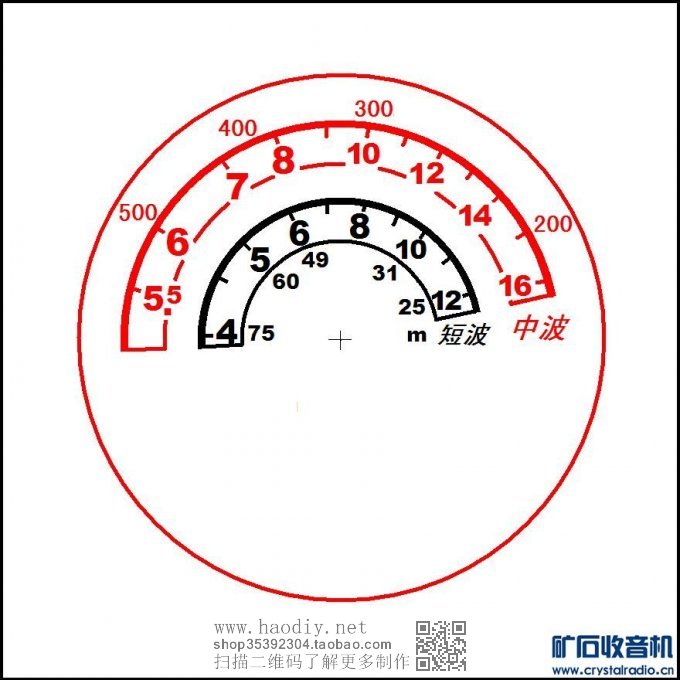

然后在电脑上画个度盘，打印出来粘上就成。至此基本完工。

【参赛】缩小型“长江125”直热管五灯机

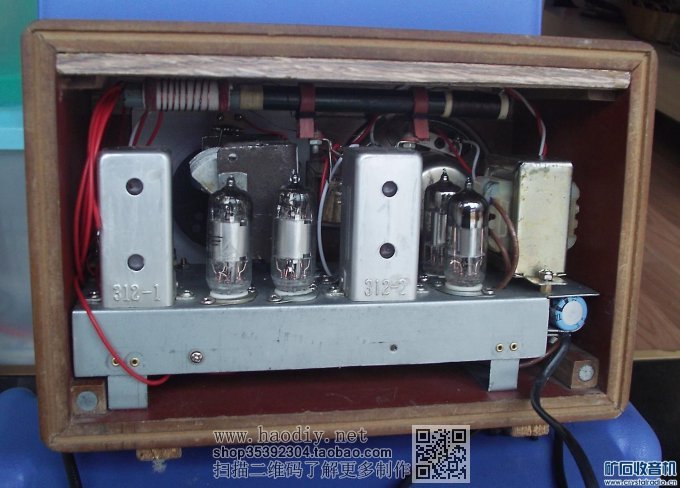

接收效果：由于用交流整流电源，刚试机时害怕交流哼声大。实际交流哼声很小，耳朵贴近喇叭只听到微弱的哼声，耳朵离开喇叭8Cm左右就听不到交流哼声了。接收中波达了到预期效果，噪音不太大，还可以接受，音质也不错，灵敏度一般。短波却不尽如人意，不接天线只能收到几个比较强的短波电台，可以收到5MHz的标准时间标准频率发播台。如果接上1米左右的天线，受环境电磁场干扰太大，噪音大增，估计短波并不在最佳状态，还有改进的余地。
