给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

时间:2017-07-31 16:56来源:数码之家 作者:10655188 点击:
首先感谢咋们论坛的邓穿石师傅!是他耐心的指导我才有了今天的数显版T12这是邓穿石师傅T12加数显的帖子:http://bbs.mydigit.cn/read.php?tid=1625668先来两张成品图找来一段做门窗有的铝合金框规格正好做T12的盒子(厚44MM宽100MM)我按150MM的长度做的其实
首先感谢咋们论坛的邓穿石师傅!是他耐心的指导我才有了今天的数显版T12
这是邓穿石师傅T12加数显的帖子:http://bbs.mydigit.cn/read.php?tid=1625668

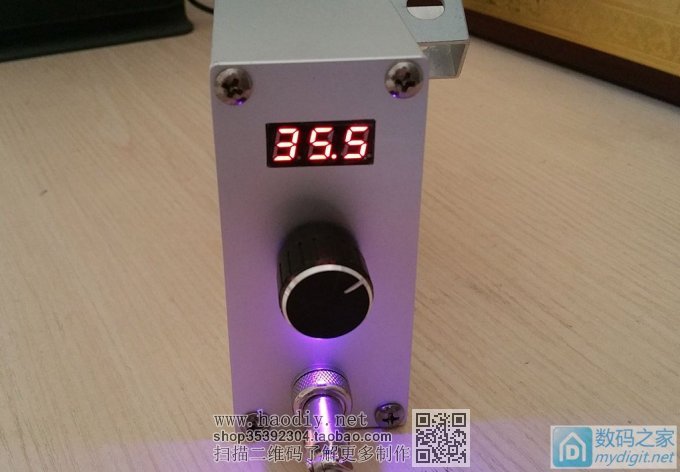

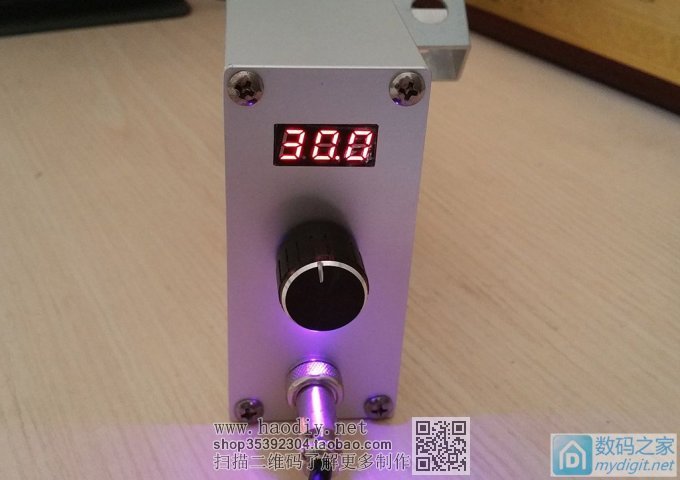

先来两张成品图
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显



给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

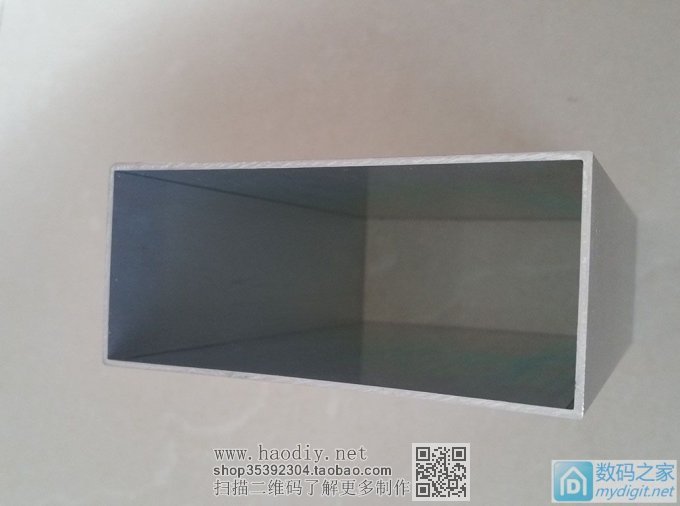

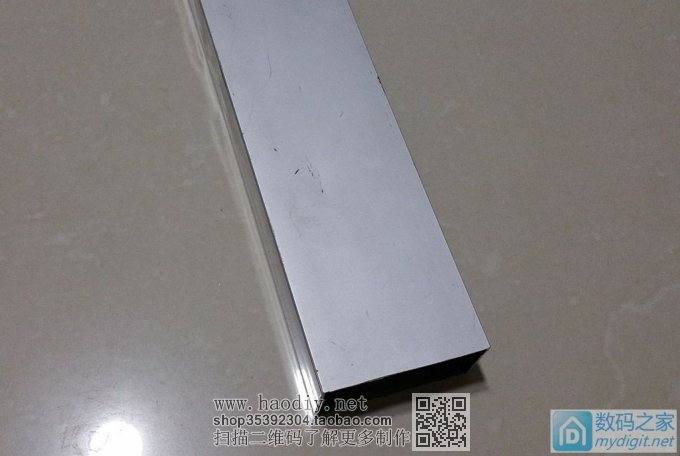

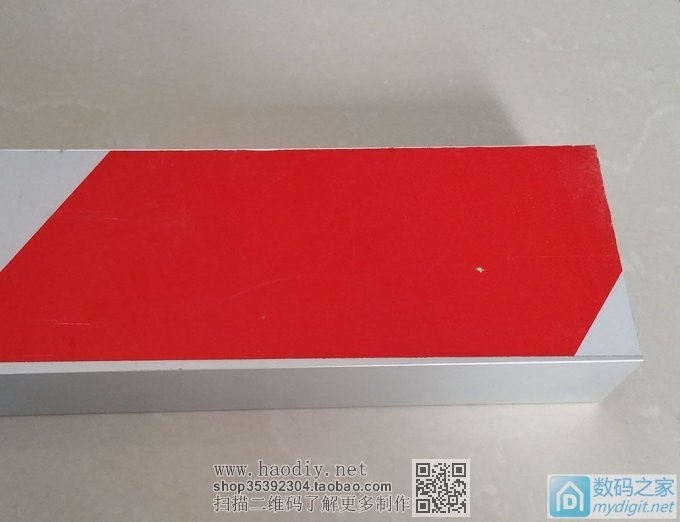

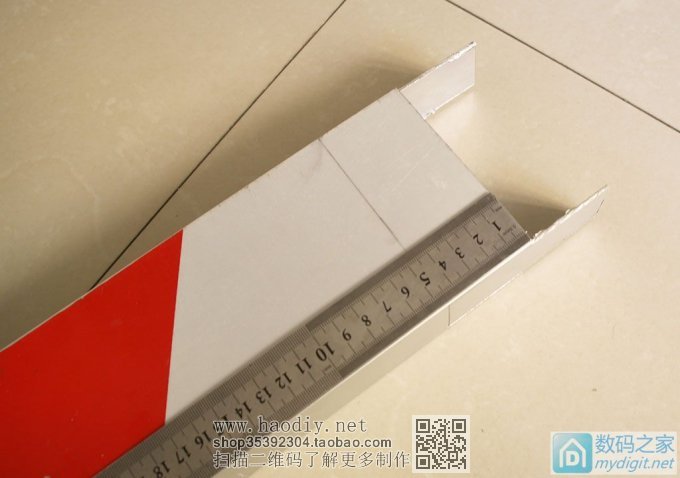

找来一段做门窗有的铝合金框规格正好做T12的盒子(厚44MM宽100MM)
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显



给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

我按150MM的长度做的其实有点长个人觉得120MM至130MM正好
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

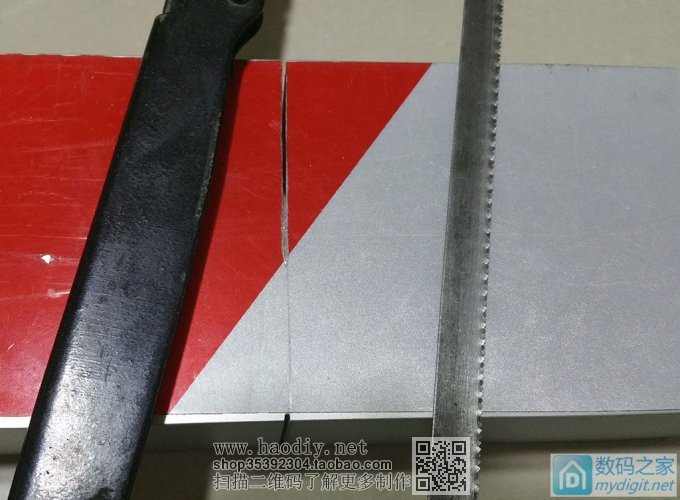

锯子此后
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

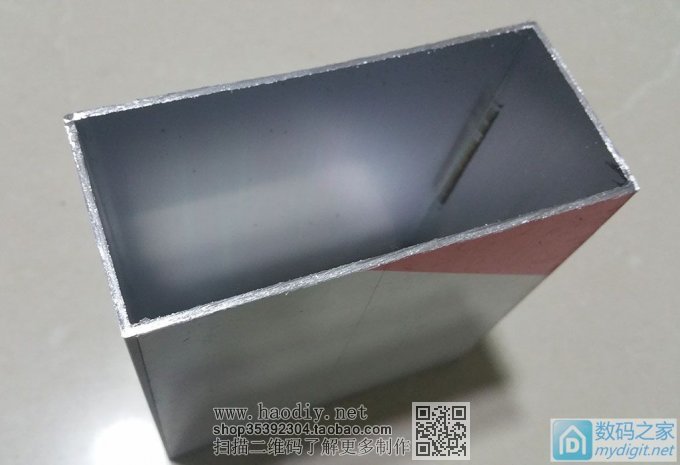

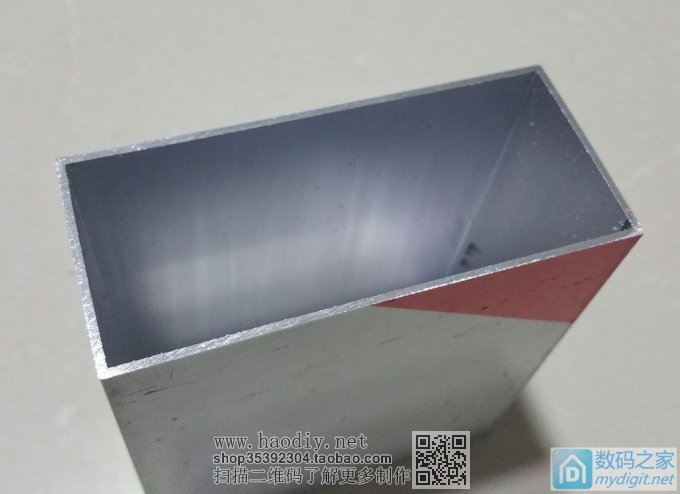

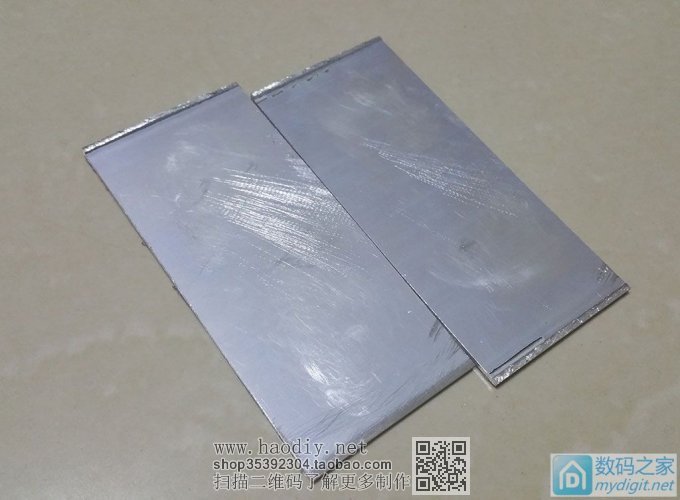

切口好粗糙
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

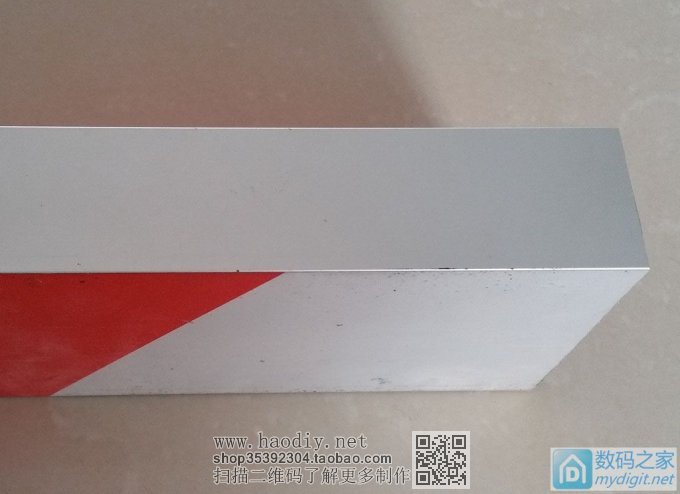

用锉刀打磨下好多了吧
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

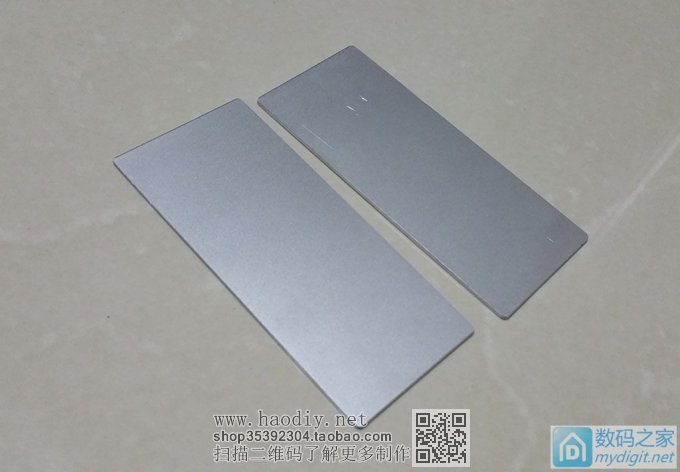

再用细砂纸打磨下
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

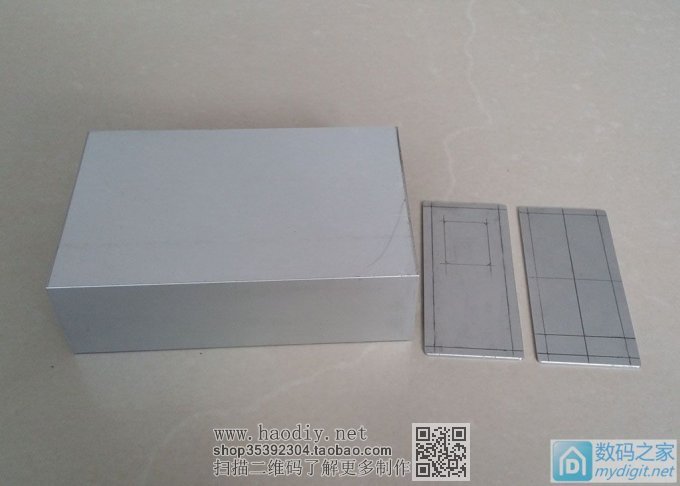

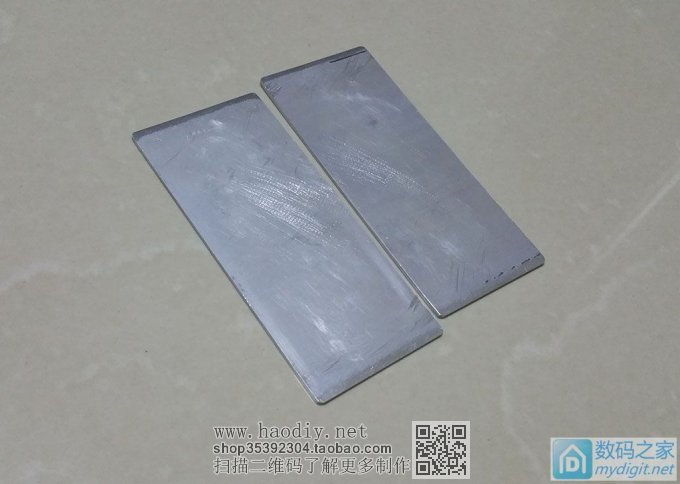

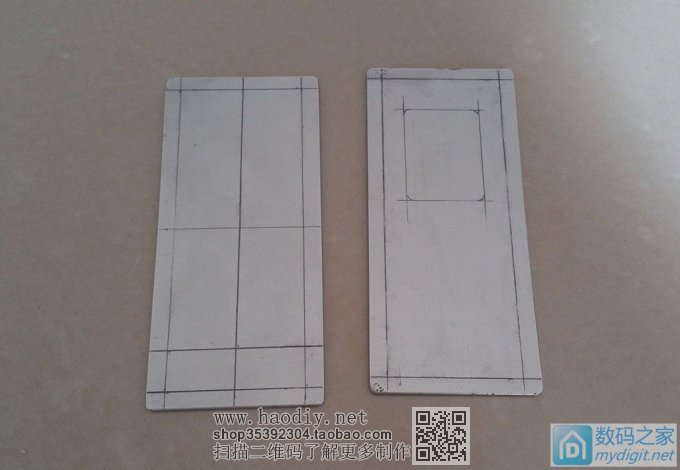

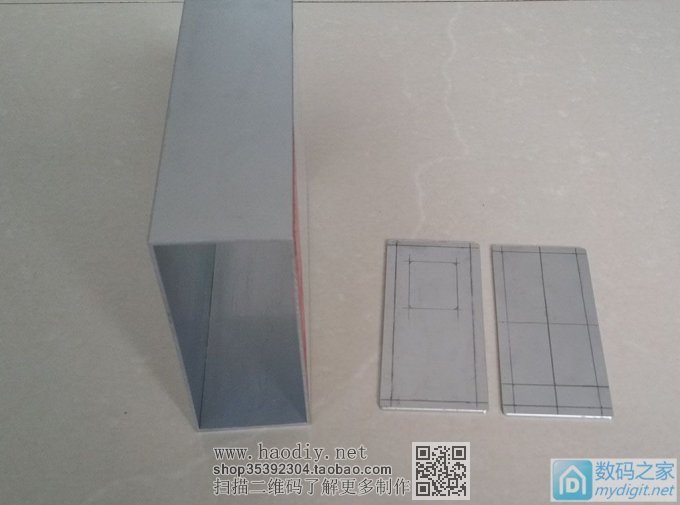

前面板与后面板
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显



给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显



给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显



给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显



给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显



给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

楼下继续

继续

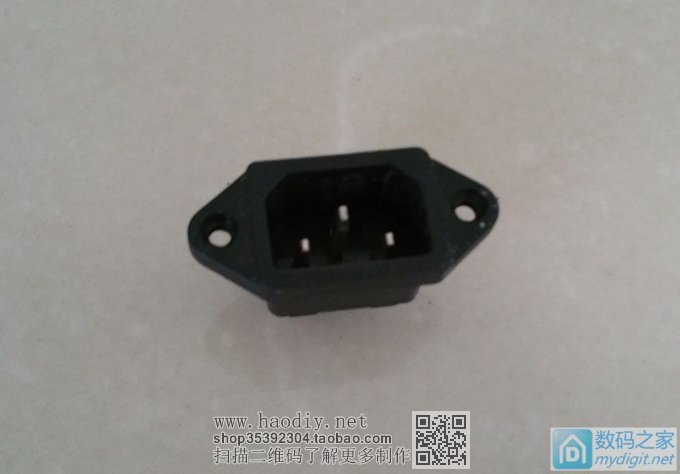

后面板用的品字插头
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

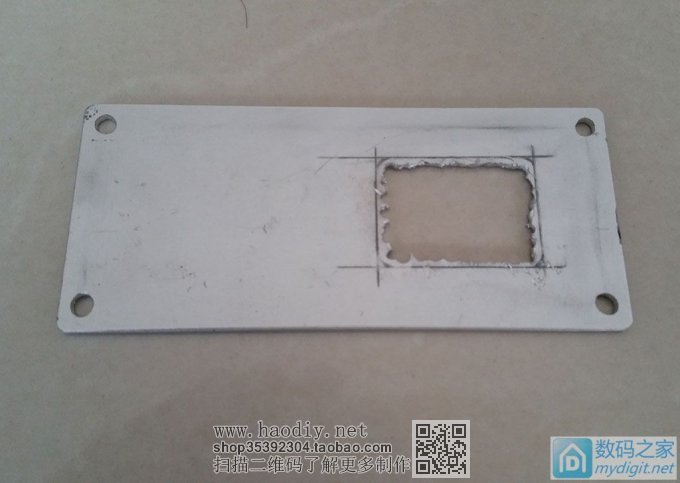

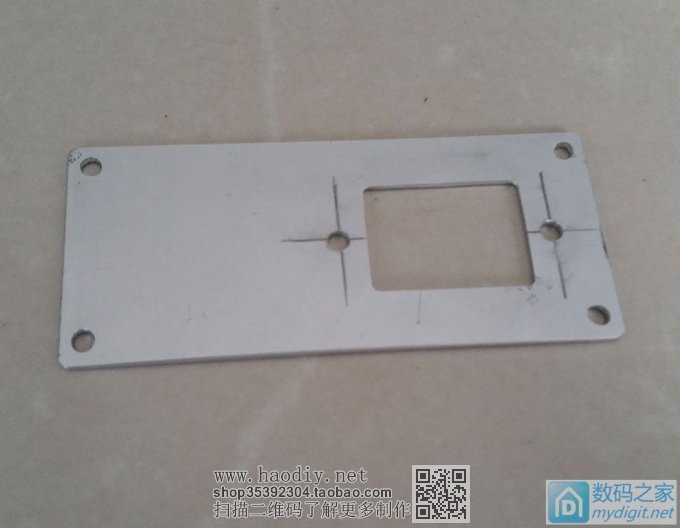

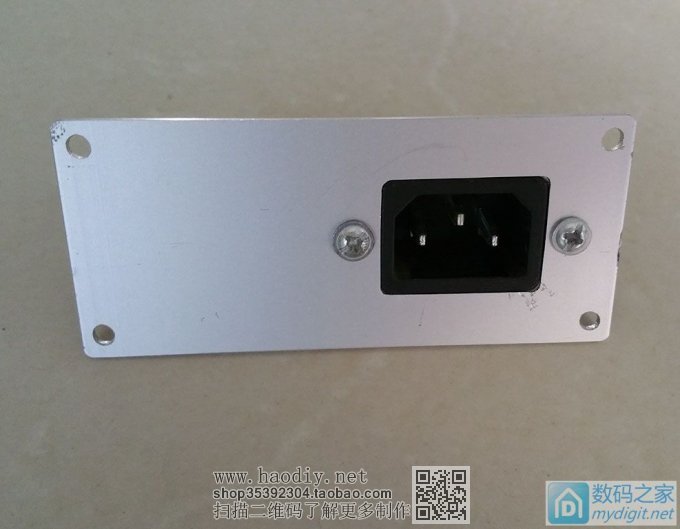

后面板开品字插头孔
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显



给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

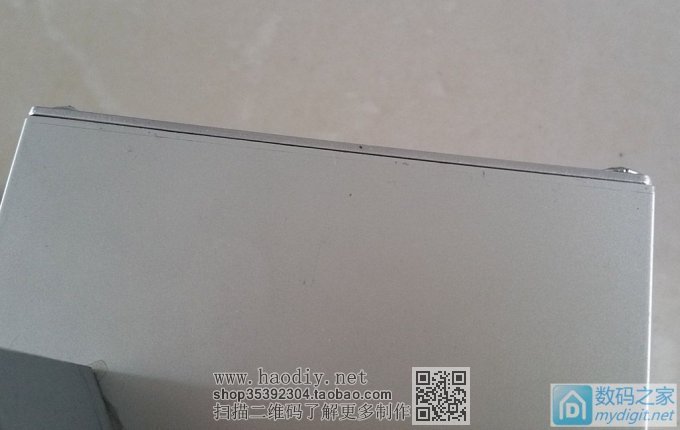

看看是不是天衣无缝啊
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

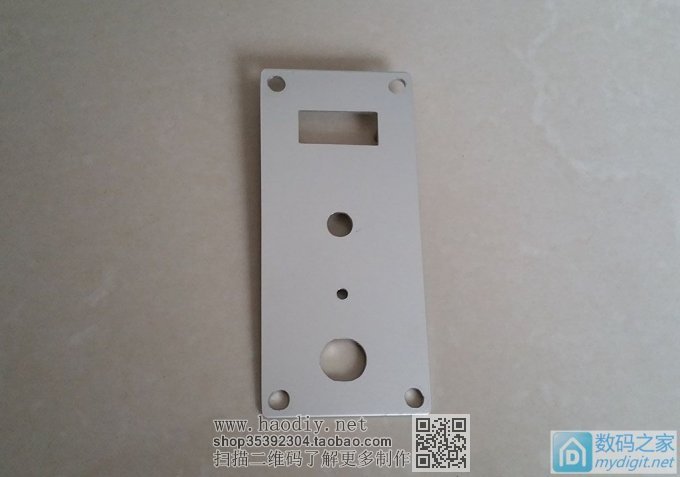

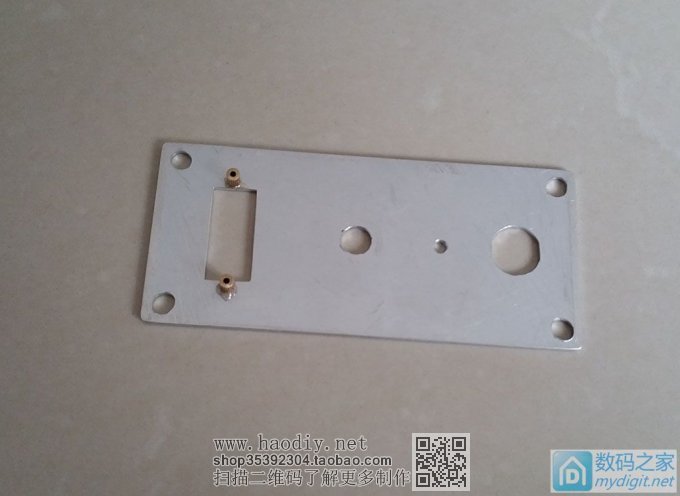

前面板开航插、电位器、数码管、LED灯孔,开好孔备用
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显



给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

前面板和后面板固定我用的铜管,手上没有铝柱螺丝就用铜管代替了

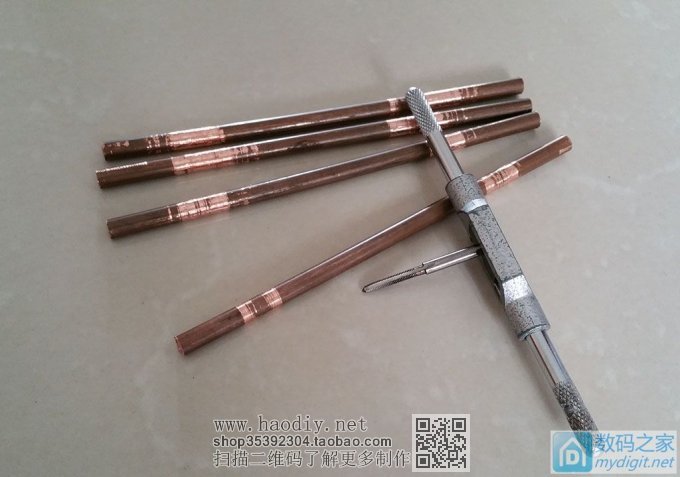

铜管锯成合适的长度
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

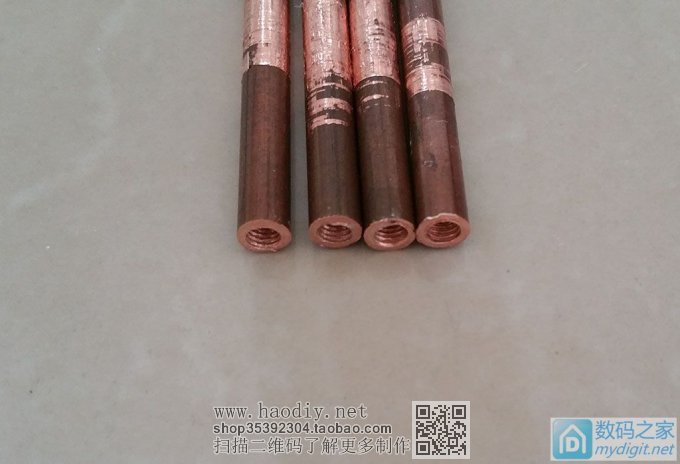

攻牙
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

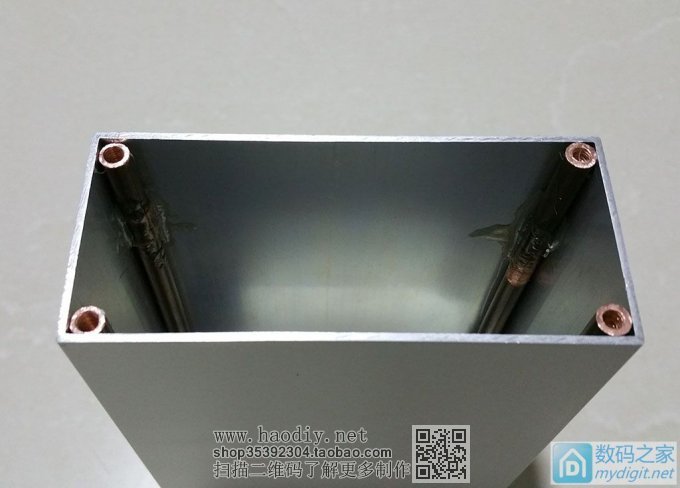

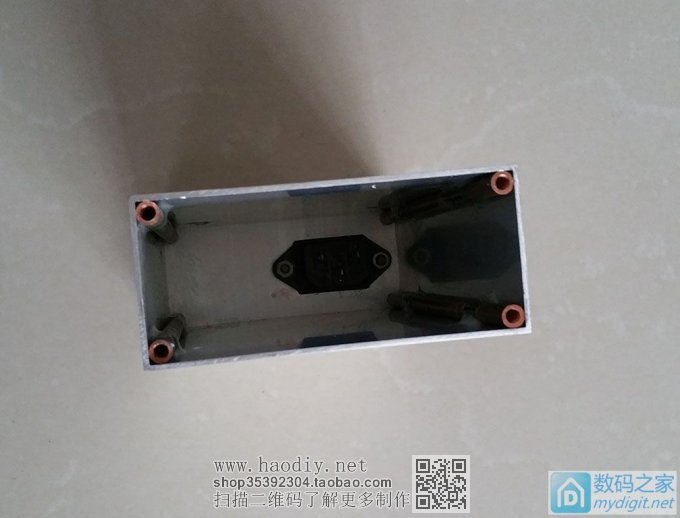

用AB胶固定在盒子上
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

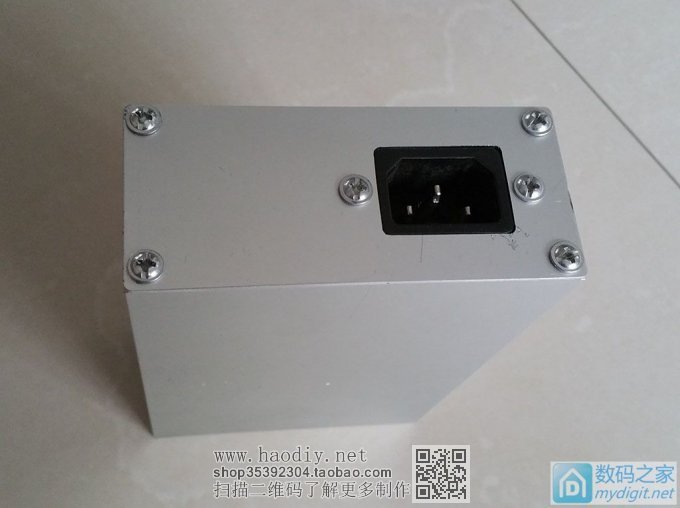

装上后面板看看效果还不错
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显



给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

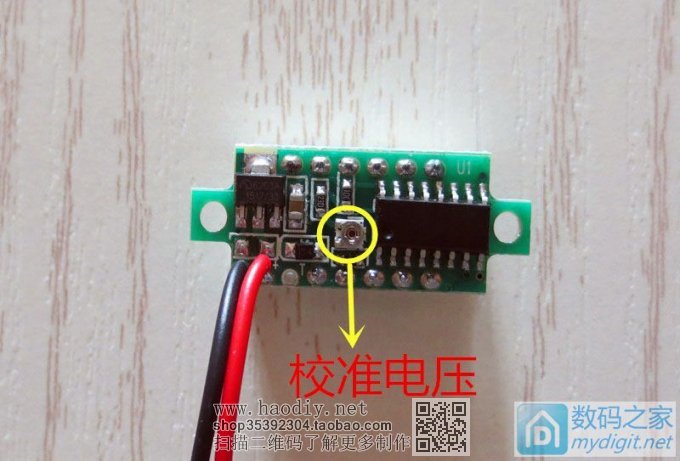

淘宝买的数显电压管
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

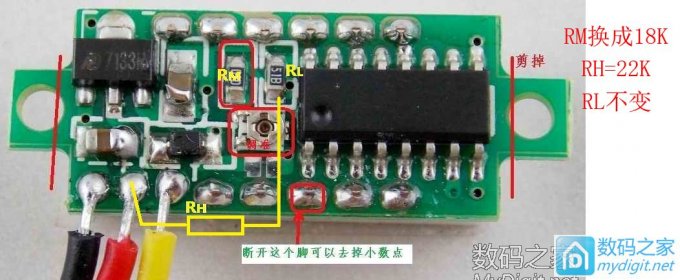

按下面方式改电阻,这里说明一下RM我用的是10K的用18K的显示不在180至500度这个范围用10K的可以微调在170度至600多度之间
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

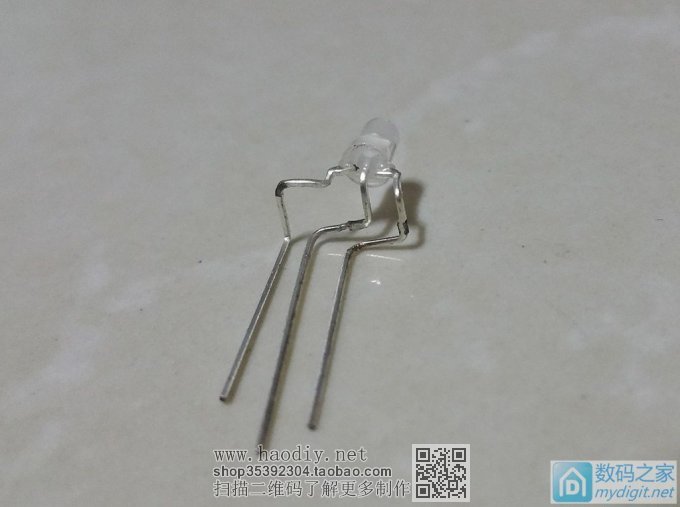

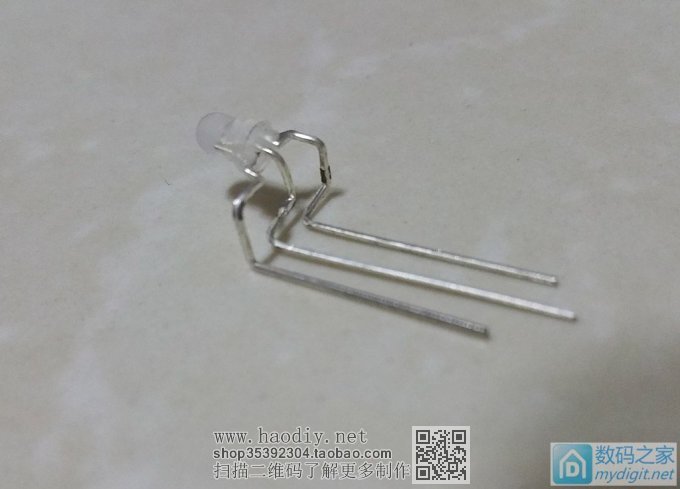

双色LED
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显



给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

继续

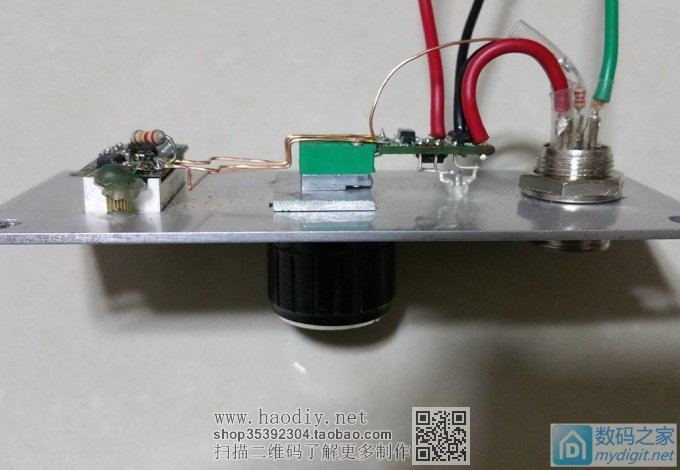

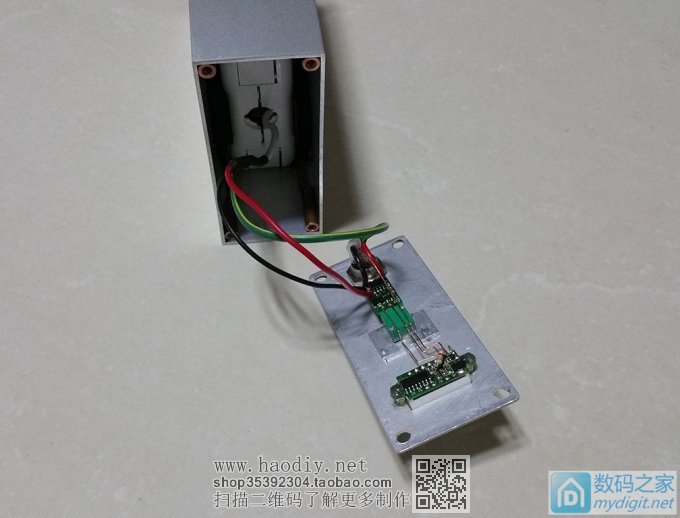

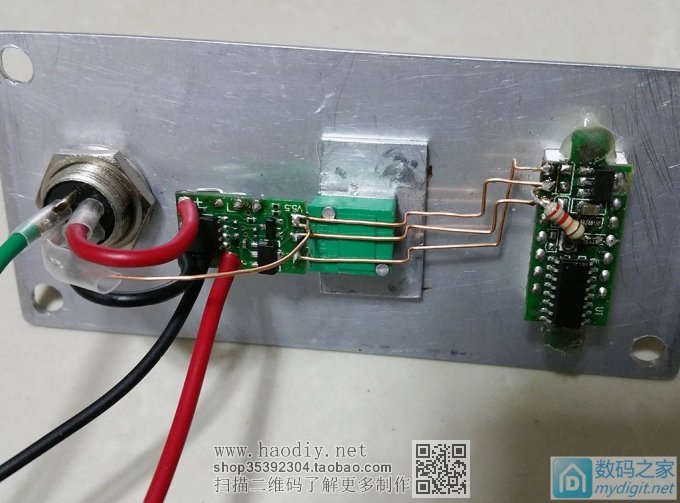

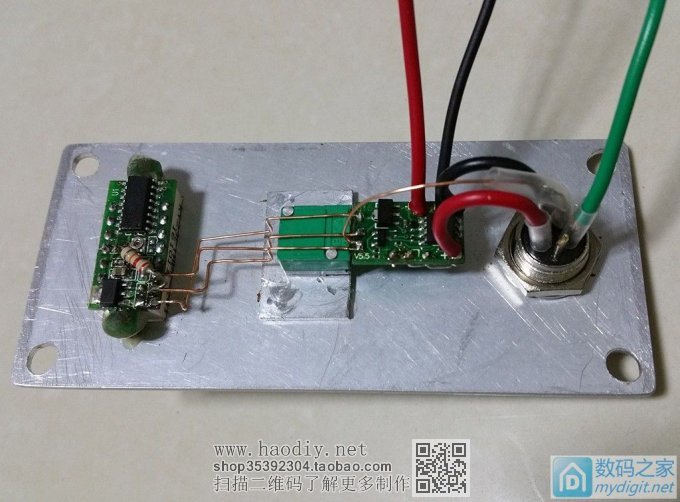

前面板接线图
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显



给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显



给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显



给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

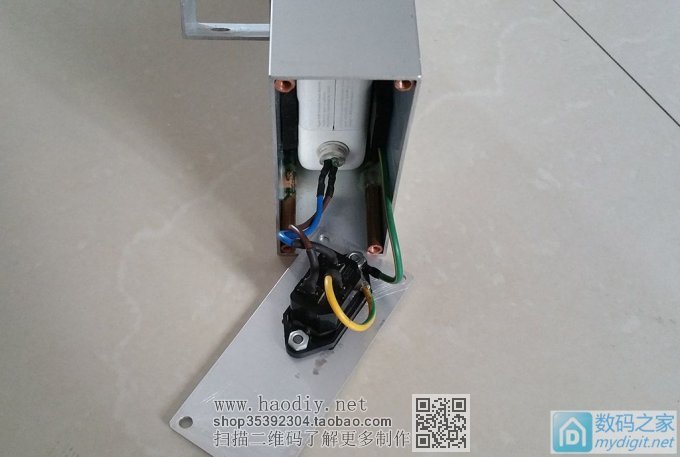

后面板接线图
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

前面板与盒子接口细节
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

在做个手柄架
材料
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

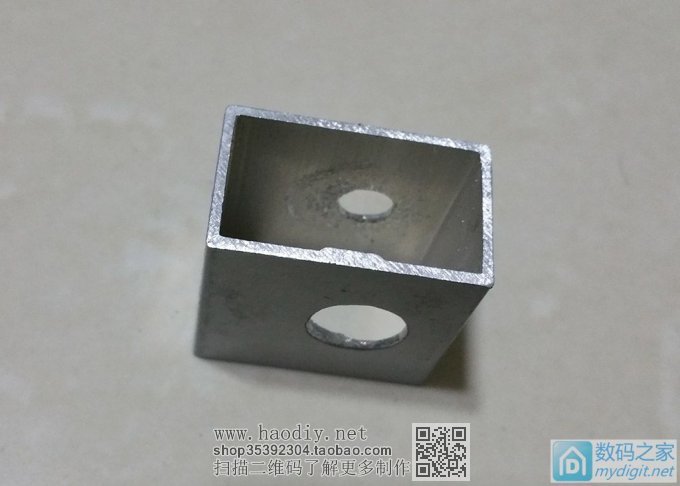

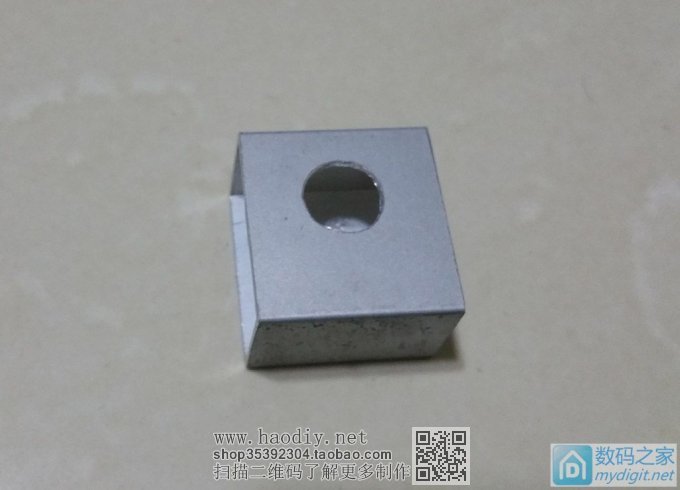

锯了一小节开孔成下图的样子
给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显



给T12修建一个舒适的家(纯手工DIY铝盒)加模拟数显

装在盒子上
