坛里的人常常折腾电池和电源，
没有一个电子负载和测电池容量的东西怎么行呢。
特性：
放电电流0-3a可调，实时显示电流
输入电压3-30v
截止电压3-30v可调
实时显示容量，0-9999mah
电池放上自动开始计时，
放电停止时停止计时0-16小时
用到的主要元件：

stc89c52

adc0804

lcd1602

tl431

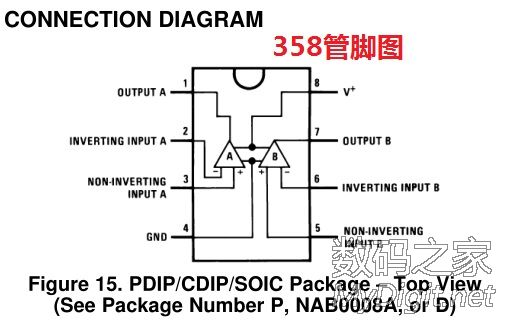

lm358

0.05欧电阻

13007或13009，npn

s8050

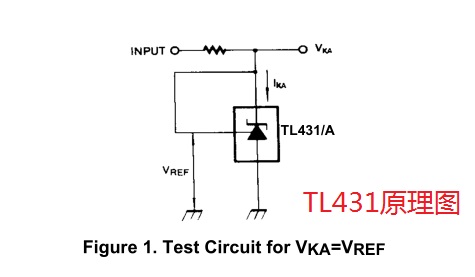

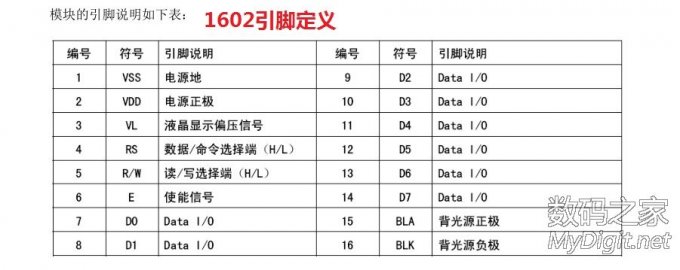

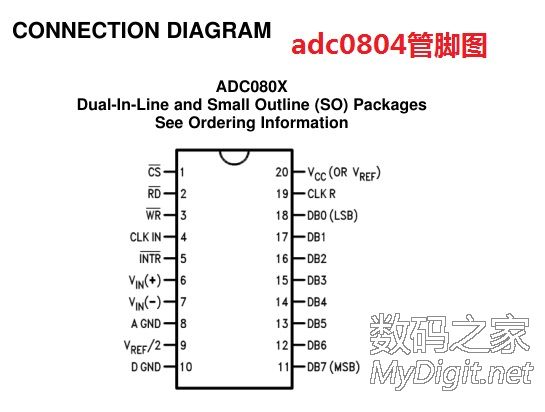

首先先上点原理图方便大家学习研究
手把手教你做恒流负载&电池容量测试仪（开源）

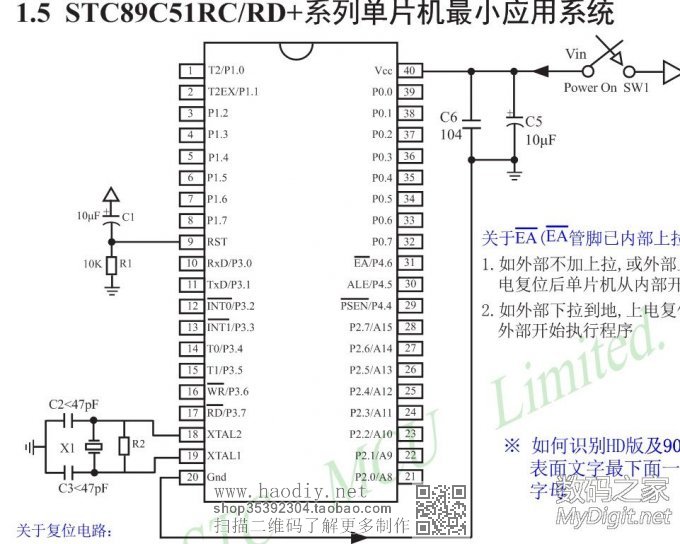

这是51要运行最基本的部件，缺一不可
手把手教你做恒流负载&电池容量测试仪（开源）

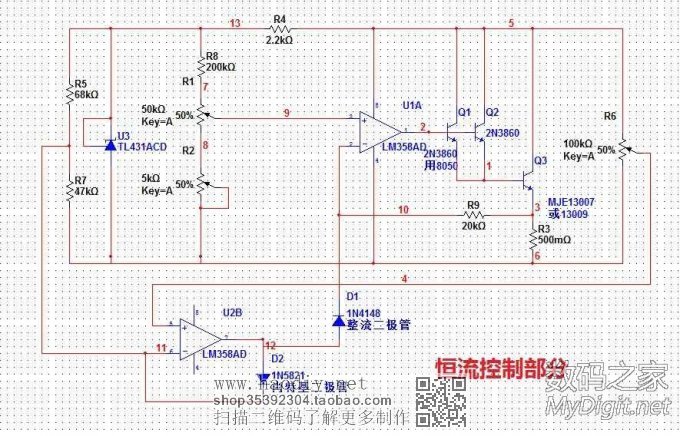

先画出原理图来

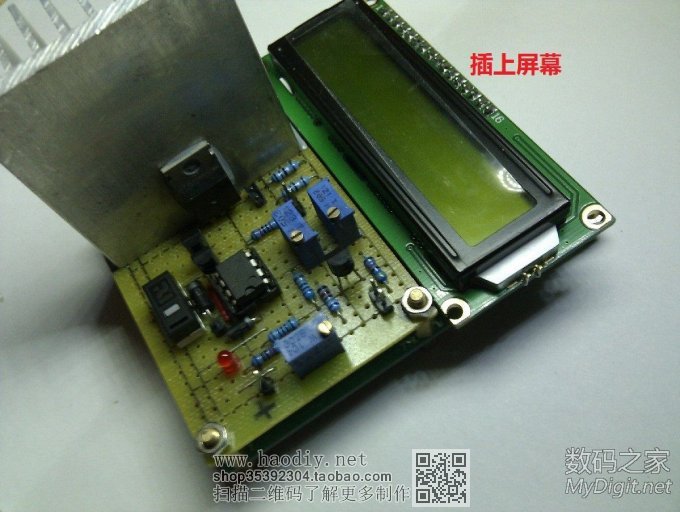

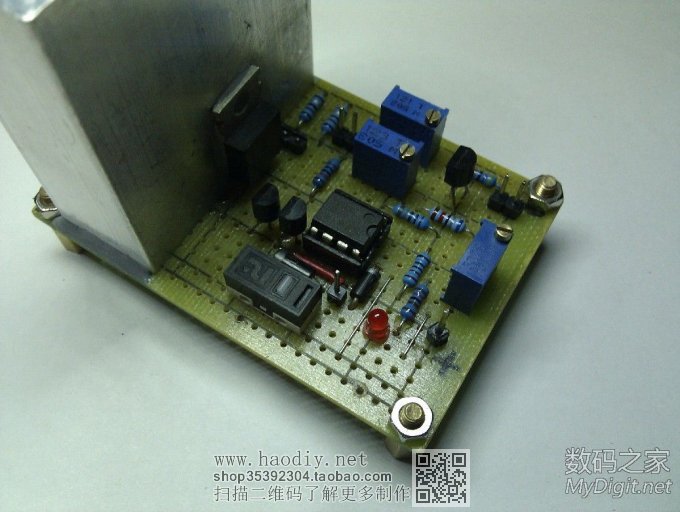

做出来是这个样子，正面
手把手教你做恒流负载&电池容量测试仪（开源）

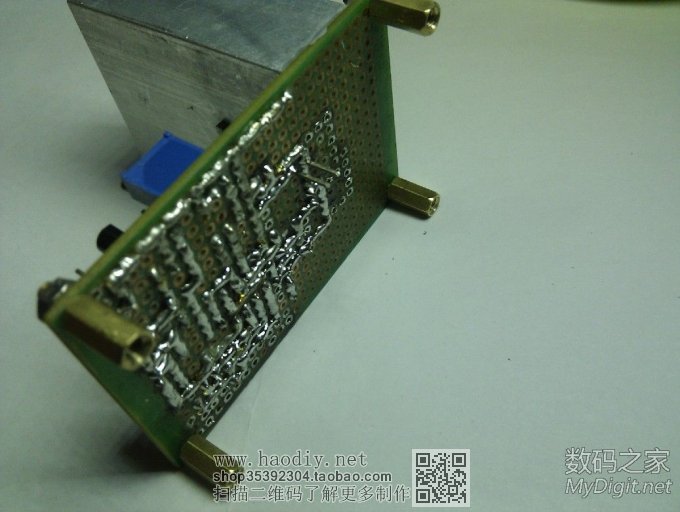

侧面

背面

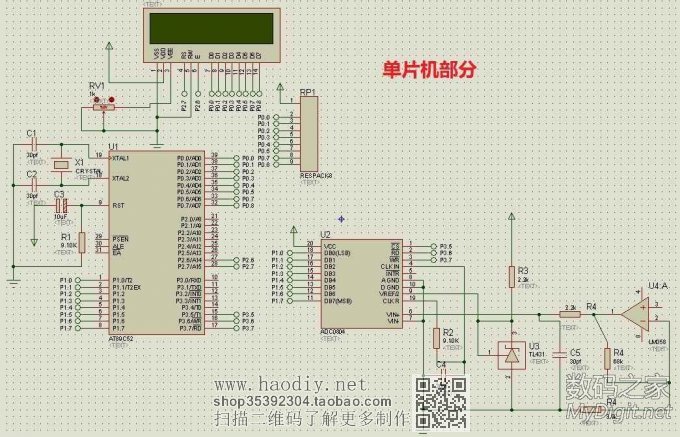

接下来是单片机部分，单片机只负责监测电流和计算容量，并统计放电时间
手把手教你做恒流负载&电池容量测试仪（开源）

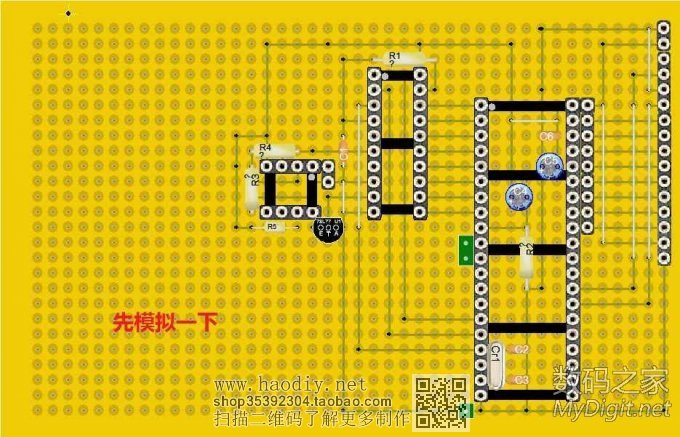

用洞洞板布线软件模拟一下
手把手教你做恒流负载&电池容量测试仪（开源）

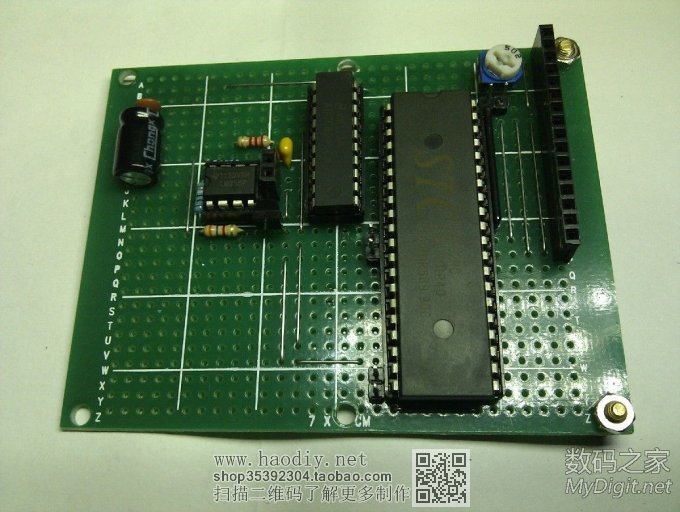

做出来了，正面

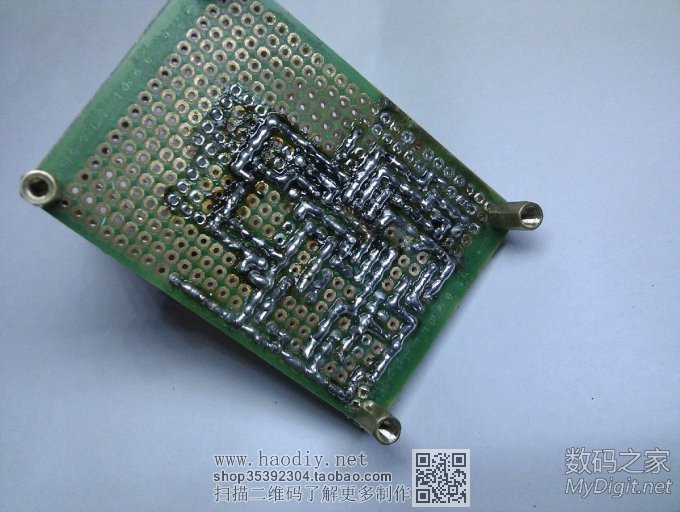

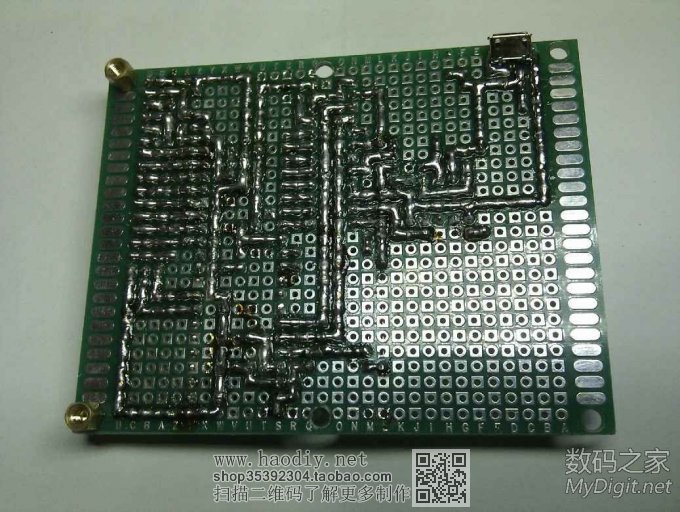

反面

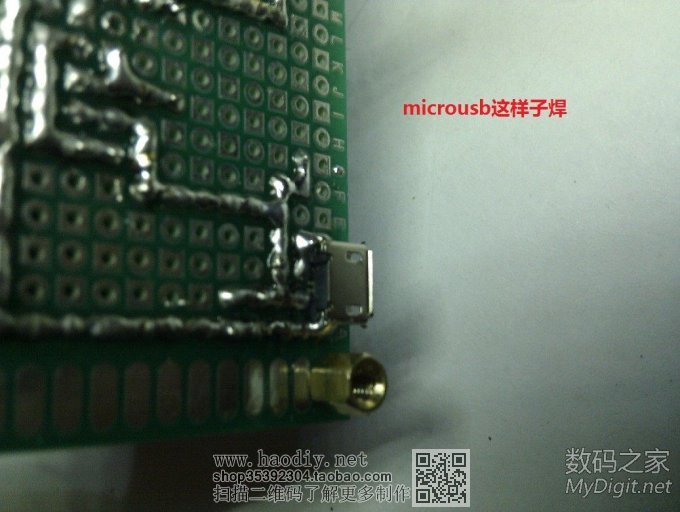

这个供电方便

如果你有m的话请帮我加分哦
感觉不错的话就给鼓个掌吧哈哈
谢谢大家

手把手教你做恒流负载&电池容量测试仪（开源）

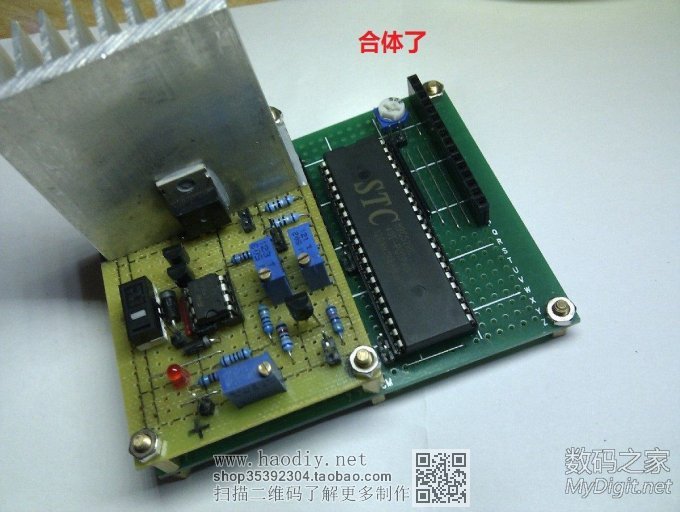

最终的样子

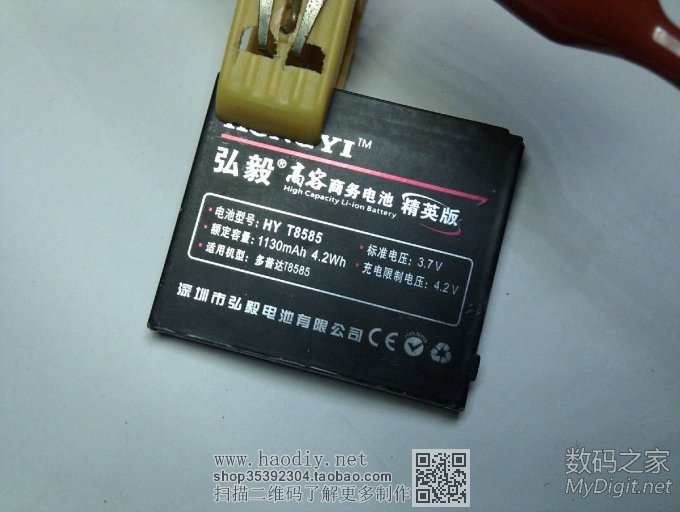

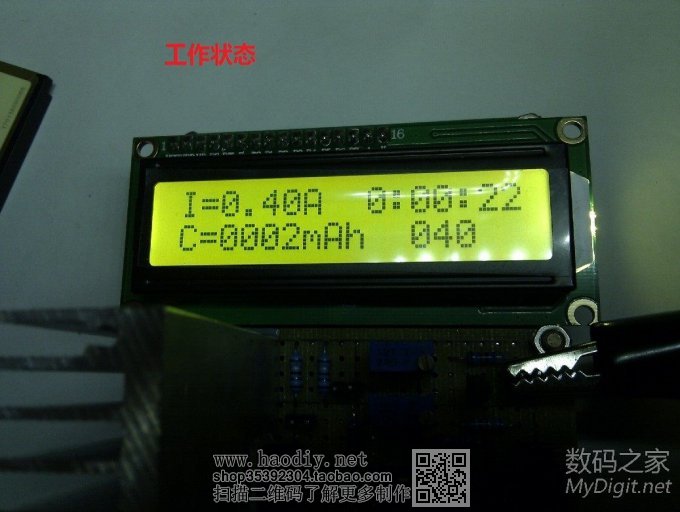

来一张工作状态
