发一个几年前改装的硬盘笼,礼尚往来有M必回

时间:2017-07-25 20:58来源:数码之家 作者:10655188 点击:

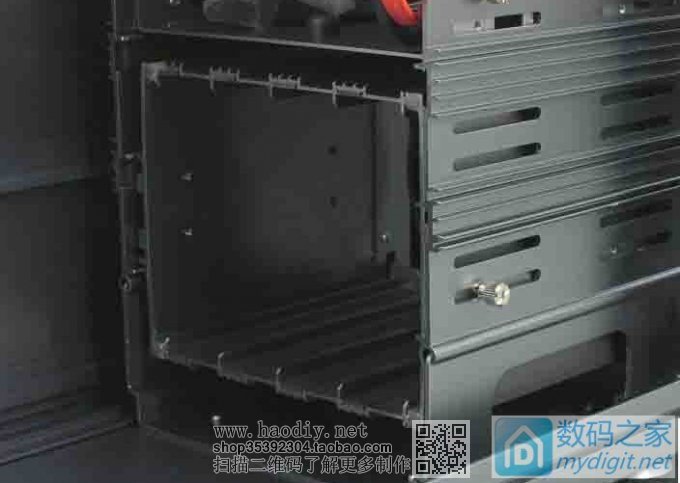

几年前买了个全铝机箱用料不错机身2MM的铝板,不过有几个地方设计不太合理特别是硬盘笼拆换一次硬盘要半天(要拆侧板、前面板再把硬盘笼拆下来此处N颗螺丝还要拆硬盘螺丝),所以决定给它动下手术整整容,整完后只要拆下前面板就能拆换硬盘了前面板无螺丝全扣
几年前买了个全铝机箱用料不错机身2MM的铝板,不过有几个地方设计不太合理特别是硬盘笼拆换一次硬盘要半天(要拆侧板、前面板再把硬盘笼拆下来此处N颗螺丝还要拆硬盘螺丝),所以决定给它动下手术整整容,整完后只要拆下前面板就能拆换硬盘了前面板无螺丝全扣具比之前方便多了,都怀疑这个机箱的设计师脑子是不是有点问题。

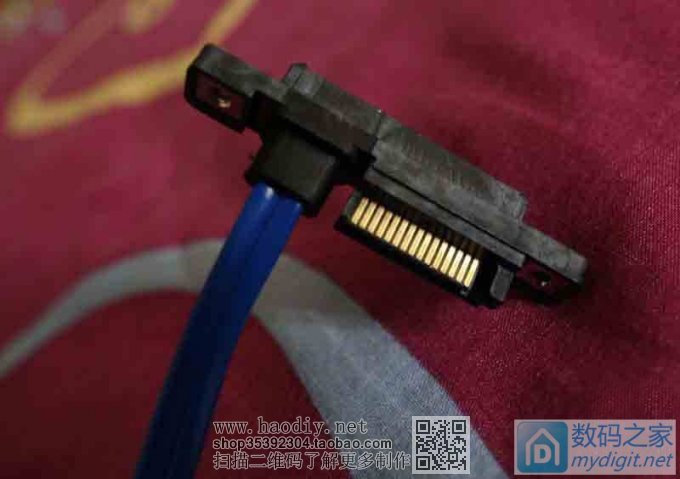

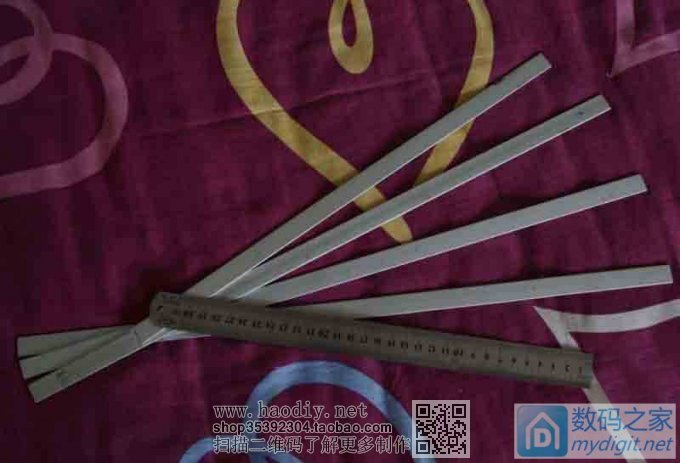

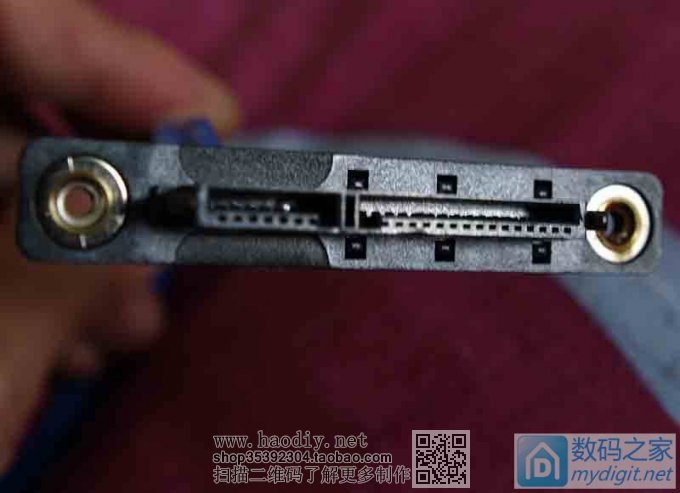

改装要用到的材料铝条和淘宝买的富士康的硬盘数据、电源线
发一个几年前改装的硬盘笼,礼尚往来有M必回



发一个几年前改装的硬盘笼,礼尚往来有M必回



发一个几年前改装的硬盘笼,礼尚往来有M必回

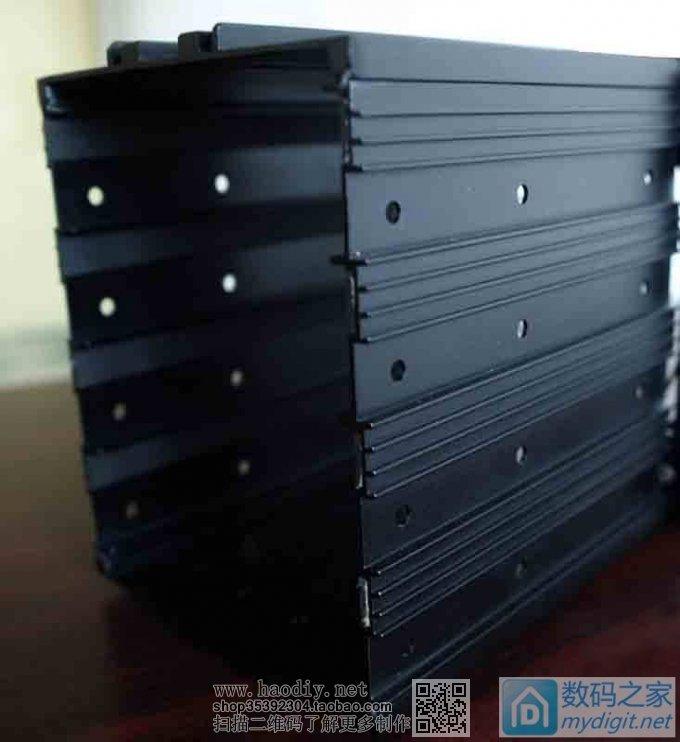

硬盘笼后面
发一个几年前改装的硬盘笼,礼尚往来有M必回

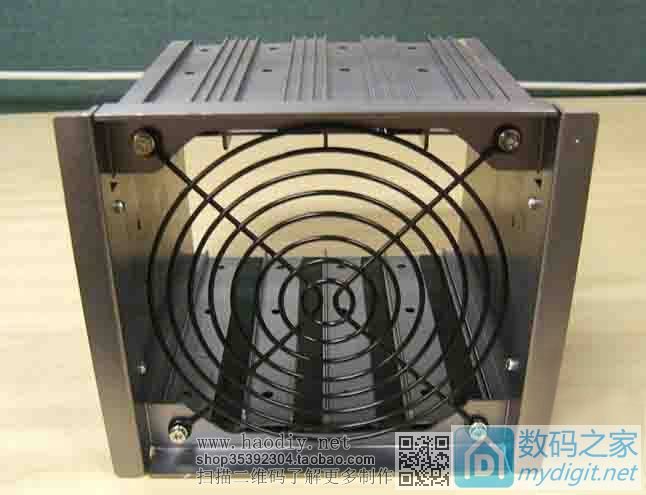

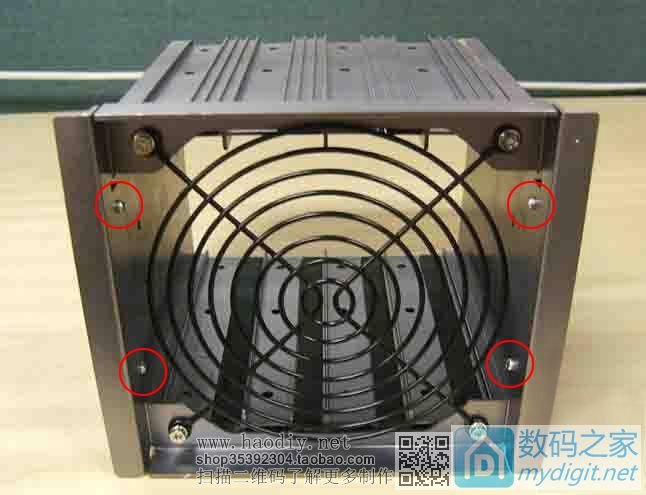

前面前面有个12MM的风扇
发一个几年前改装的硬盘笼,礼尚往来有M必回

侧面
发一个几年前改装的硬盘笼,礼尚往来有M必回

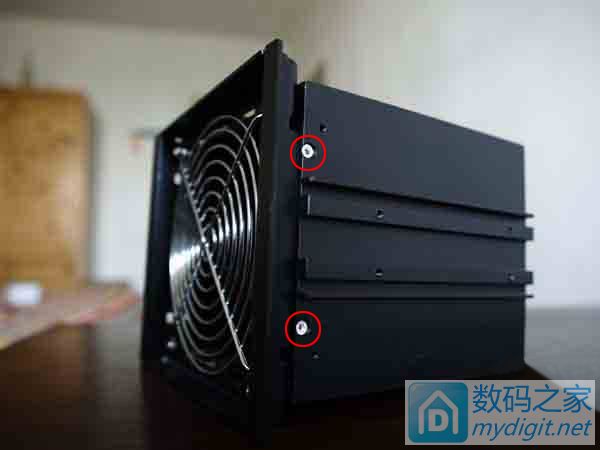

开工把红圈内的铆钉用电钻钻掉把风扇架拆了
发一个几年前改装的硬盘笼,礼尚往来有M必回


发一个几年前改装的硬盘笼,礼尚往来有M必回

拆掉风扇架成这样了
发一个几年前改装的硬盘笼,礼尚往来有M必回

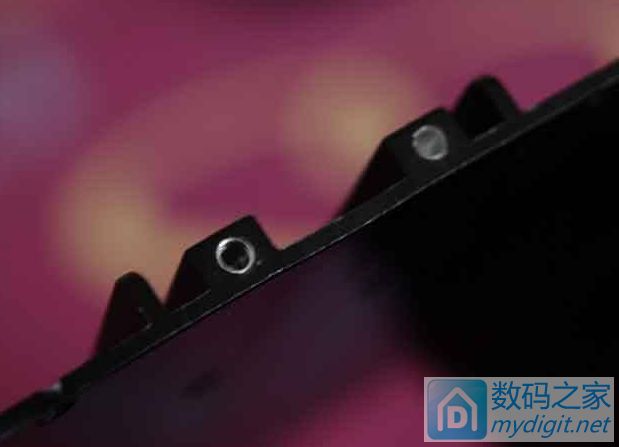

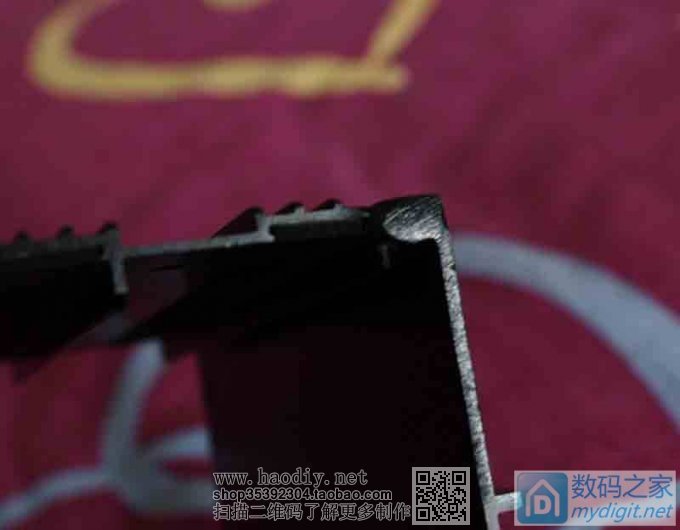

接下来要在这笼子四角上钻几2.8MM个孔,此处只有5MM厚钻孔时要特别小心
发一个几年前改装的硬盘笼,礼尚往来有M必回

苦逼用手持电钻钻地看看效果

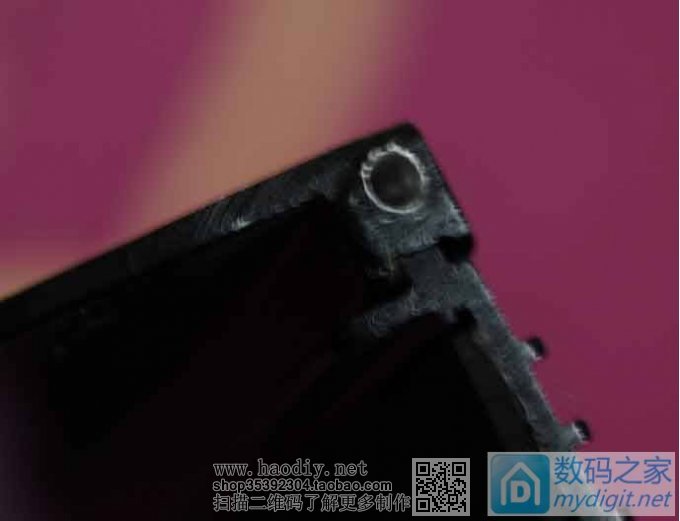

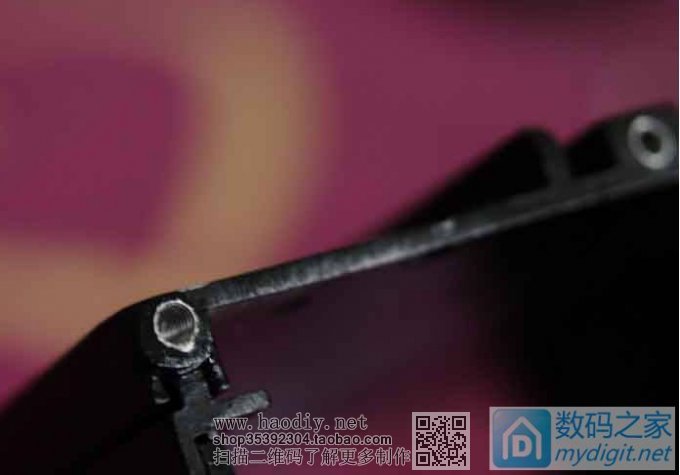

钻好之后攻3MM的螺丝牙
发一个几年前改装的硬盘笼,礼尚往来有M必回



发一个几年前改装的硬盘笼,礼尚往来有M必回



发一个几年前改装的硬盘笼,礼尚往来有M必回

楼下继续

继续继续继续

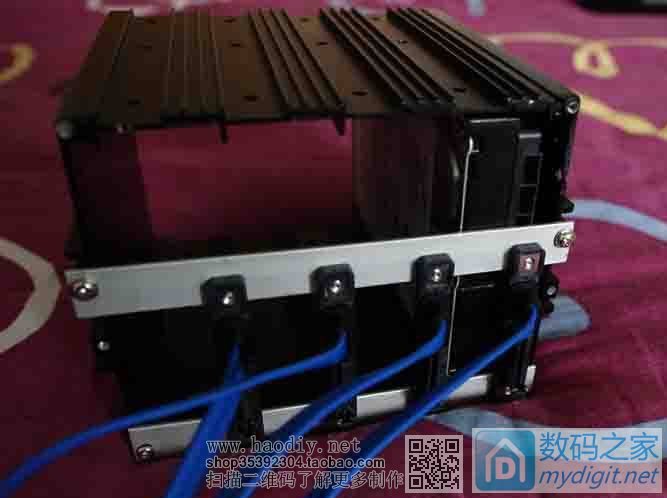

拧紧螺丝装上硬盘试试到此笼子后面加工完成
发一个几年前改装的硬盘笼,礼尚往来有M必回

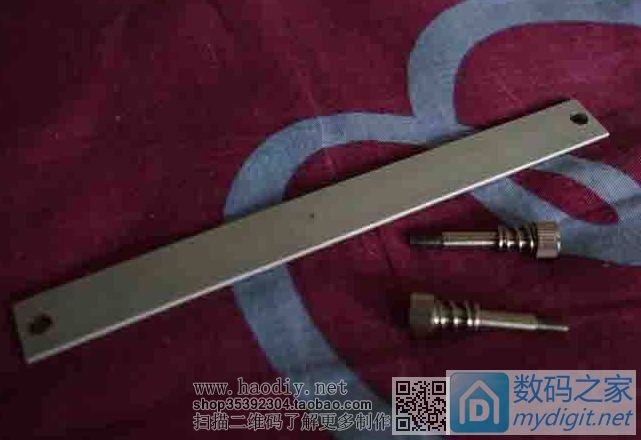

改造笼子前面,主要是固定硬盘这用了两颗带滩簧的螺丝(废散热器上的)

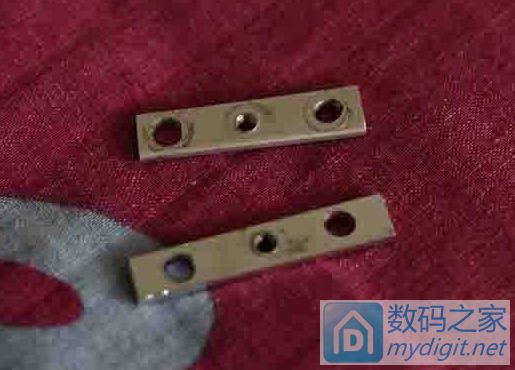

铝条裁剪好长度按要求打好孔
发一个几年前改装的硬盘笼,礼尚往来有M必回



发一个几年前改装的硬盘笼,礼尚往来有M必回

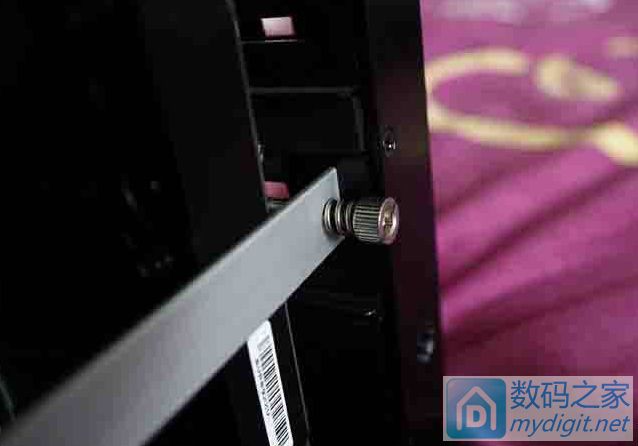

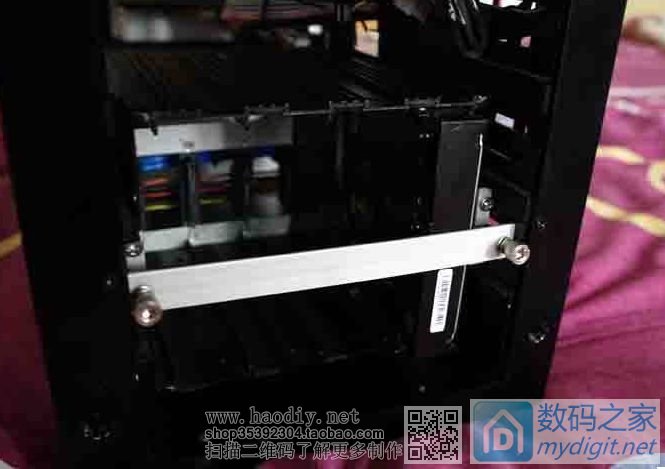

上机箱的前面效果
发一个几年前改装的硬盘笼,礼尚往来有M必回



发一个几年前改装的硬盘笼,礼尚往来有M必回

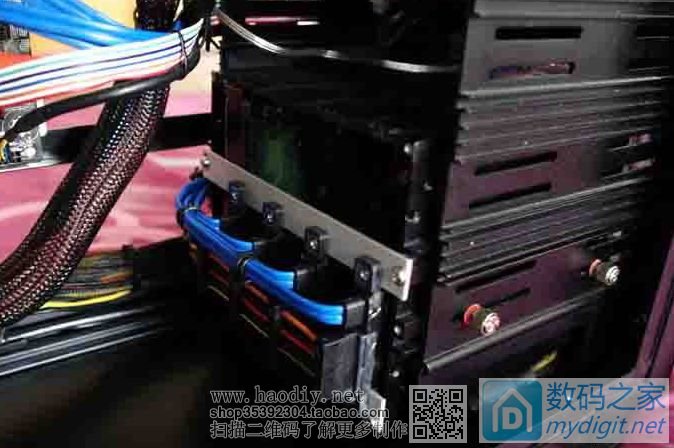

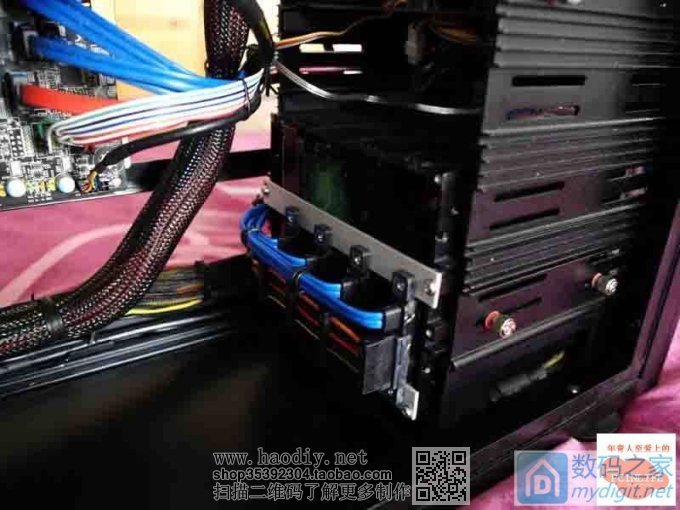

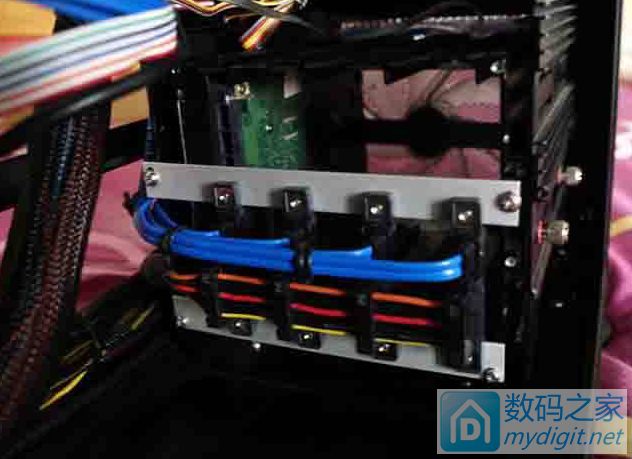

后边效果
发一个几年前改装的硬盘笼,礼尚往来有M必回



发一个几年前改装的硬盘笼,礼尚往来有M必回



发一个几年前改装的硬盘笼,礼尚往来有M必回

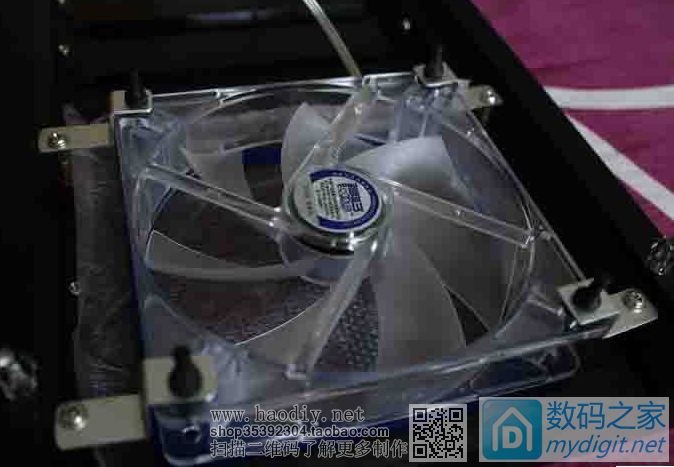

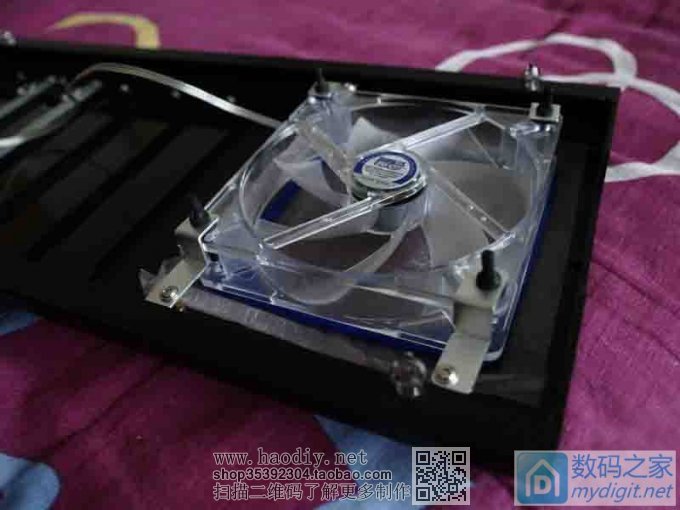

最后把原来的散热风扇移到前面板上
发一个几年前改装的硬盘笼,礼尚往来有M必回



发一个几年前改装的硬盘笼,礼尚往来有M必回
