朋友要一个用6550做放大的功放

时间:2017-09-22 20:13来源:www.crystalradio.cn 作者:2549608436 点击:
朋友要一个用6550做放大的功放 ,矿石收音机论坛
朋友要一个用6550做放大的功放。
条件是好看,好装和简单。


选用6SN7GT做前级,中缪双三极管。放大因数20.屏阻6.7~7.7K。双三极管可有两级放大。
选用此管的目的只有一个,与6550高挑的身形相匹配。

6550功放管:所谓的集射功率管。音色偏柔和。此管据说是在甲乙类推挽电路中表现不菲。
朋友的目的是推动桌面监听级小音箱。故仅利用它的400V阳极高压提供足够的动态范围。

整机由于上面的原因,采用单声道模块化结构。两个单元用两组模块,三声道用三组模块。
电源为高频开关电源。灯丝使用直流方式。

线路为普通线路。故不上图叨扰。

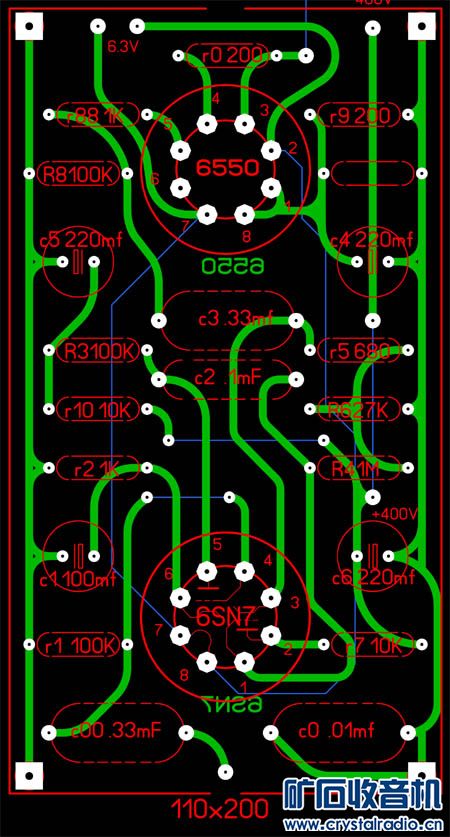

朋友要一个用6550做放大的功放

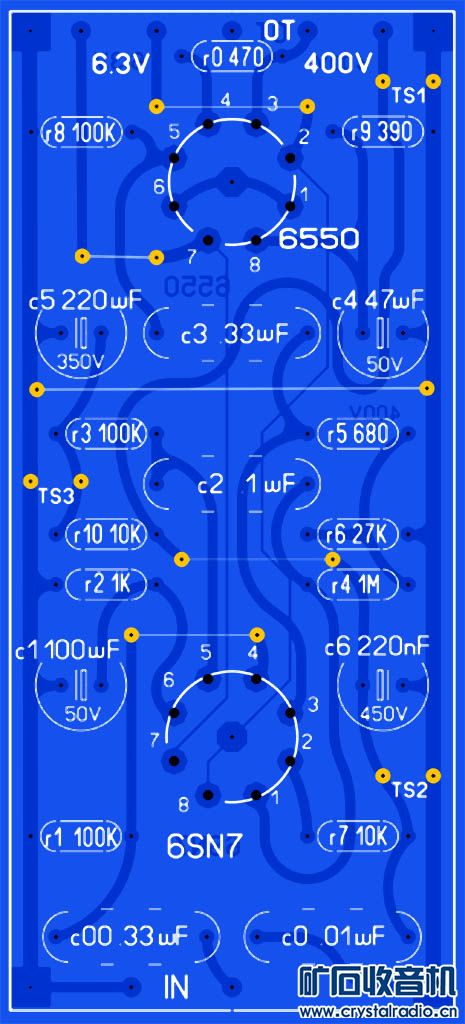

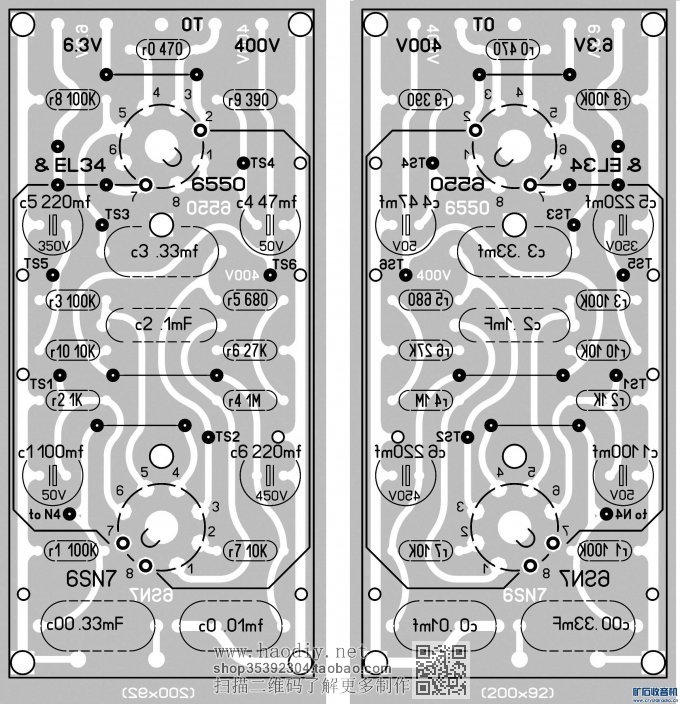

零件面丝网

朋友要一个用6550做放大的功放

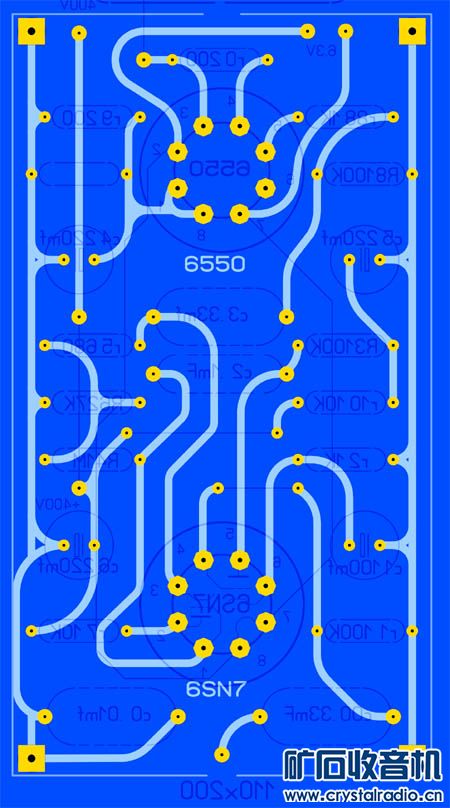

焊接面

朋友要一个用6550做放大的功放
阻焊点

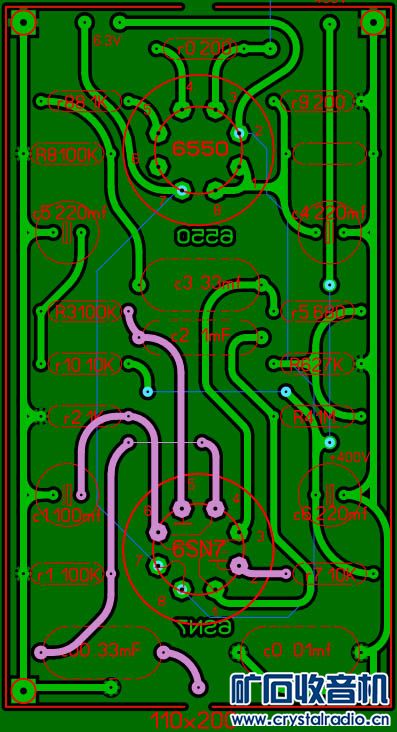

朋友要一个用6550做放大的功放
地线

朋友要一个用6550做放大的功放

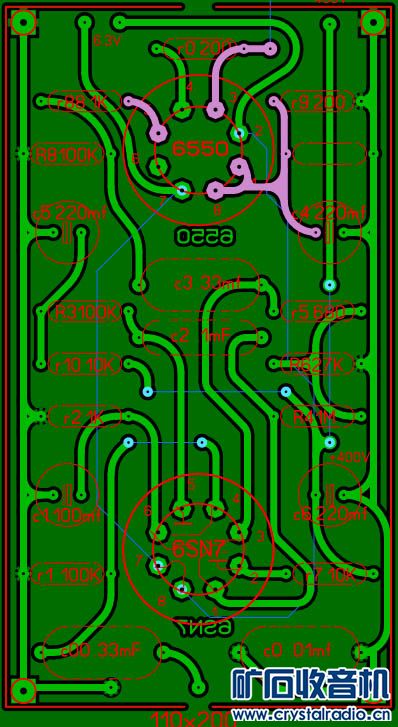

前置级

朋友要一个用6550做放大的功放

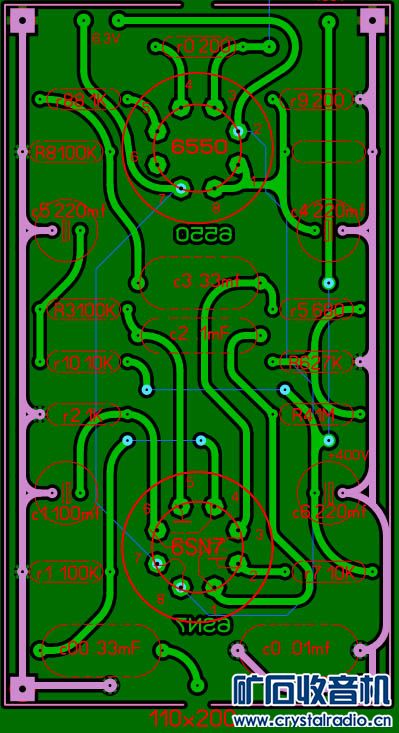

推动级

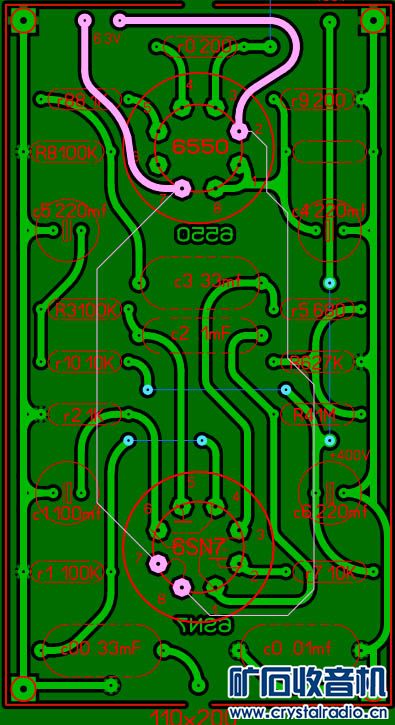

朋友要一个用6550做放大的功放
灯丝

朋友要一个用6550做放大的功放
高压

朋友要一个用6550做放大的功放

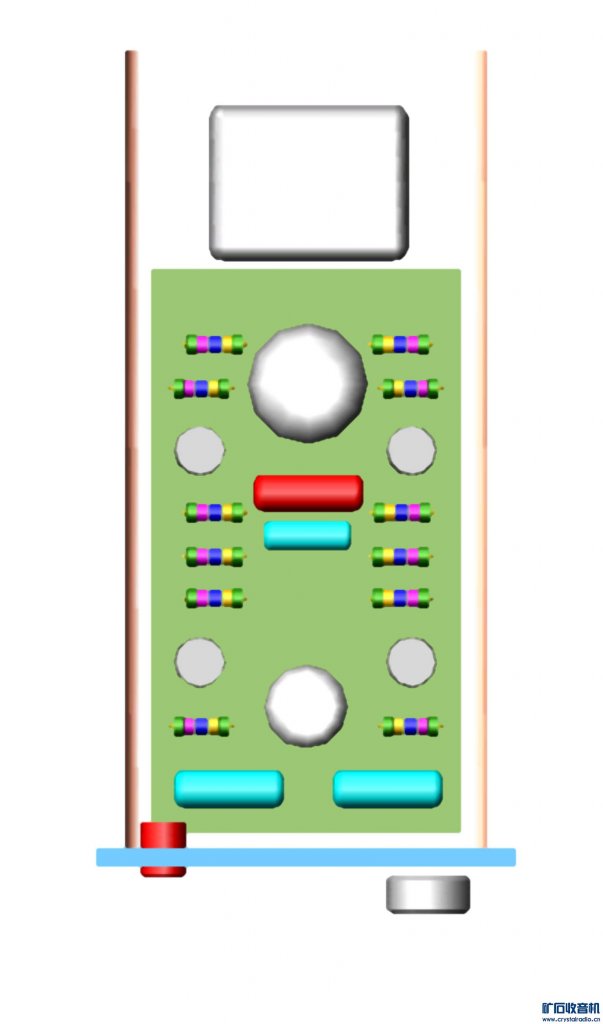

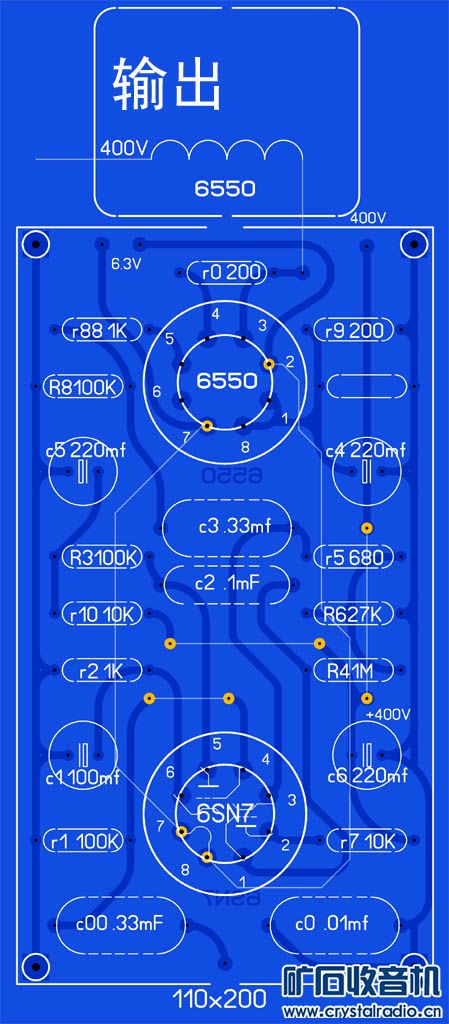

零件布局(纯粹为了美观)

朋友要一个用6550做放大的功放

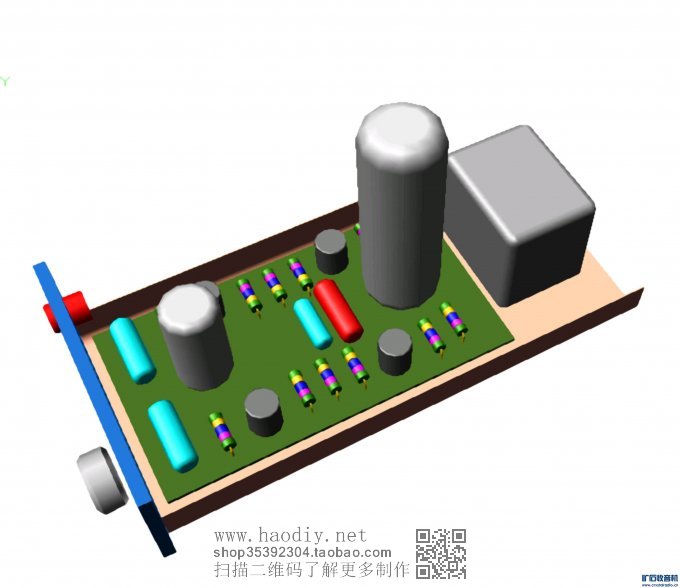

朋友要一个用6550做放大的功放

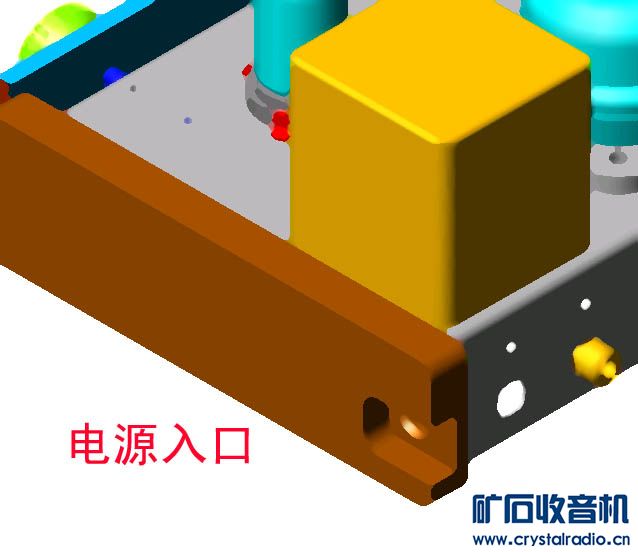

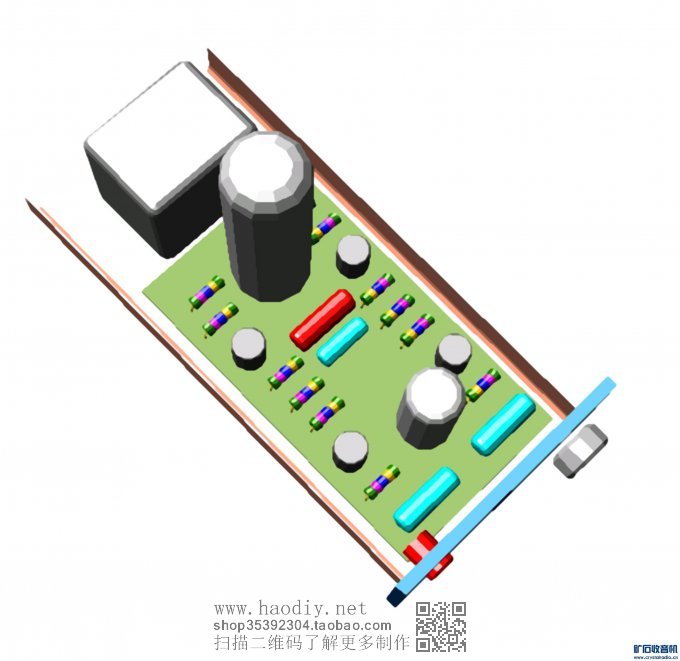

虚拟装配

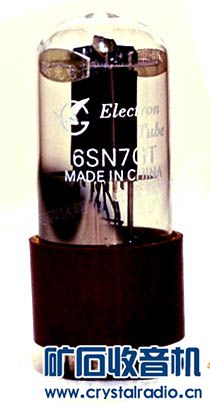

朋友要一个用6550做放大的功放

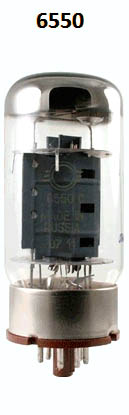

管子就是这个样子的。

朋友要一个用6550做放大的功放
还有这个样子的。

朋友要一个用6550做放大的功放
灯丝用6.3V直流(交替使用)

四个立式电解电容只为美观,还有一个没有阻值的电阻仅仅是占位(也可以和上面的电阻配对,阻值加大一倍)
用了四只发烧级别的同轴电容依旧是为了美观。

至于效果,让别人慢慢的磨合去吧,估计不会有太不堪的表现。

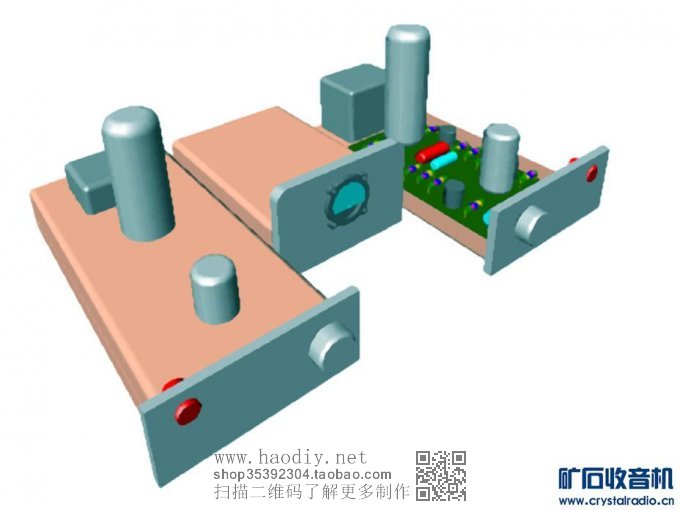

据说完成后是这个样子的:
朋友要一个用6550做放大的功放

已有方案。
朋友要一个用6550做放大的功放

作为业余选手自备的三四级民用电子管收音机前级的后续放大,好听不是第一位的。
好看才是需要认真对待的。
好看的同时用好弄的方式提供平台,其实就是现代版的胆式2P3呀!

朋友要一个用6550做放大的功放

看到这个实物摆位了吗?我连胆和牛都没有,电阻也配不齐。好听不好听就全靠后面的人去打理了。

朋友要一个用6550做放大的功放

朋友要一个用6550做放大的功放

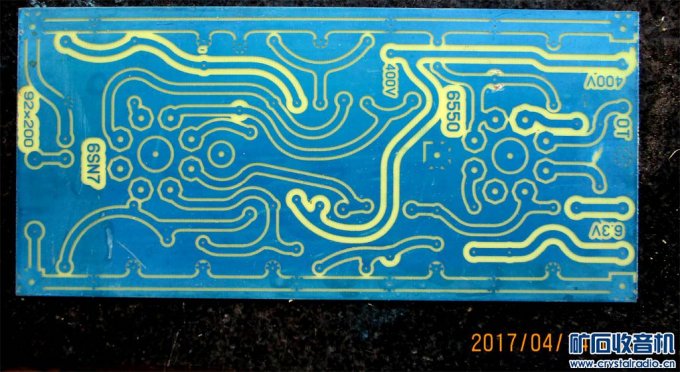

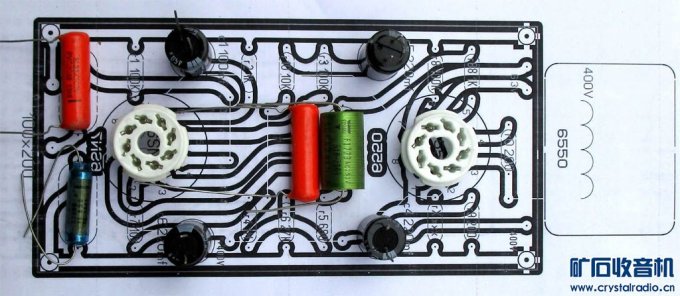

实物在此,尚未钻孔。

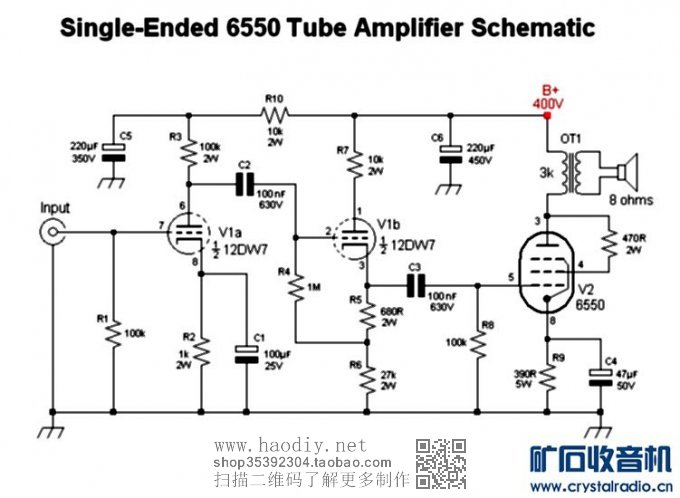

朋友要一个用6550做放大的功放

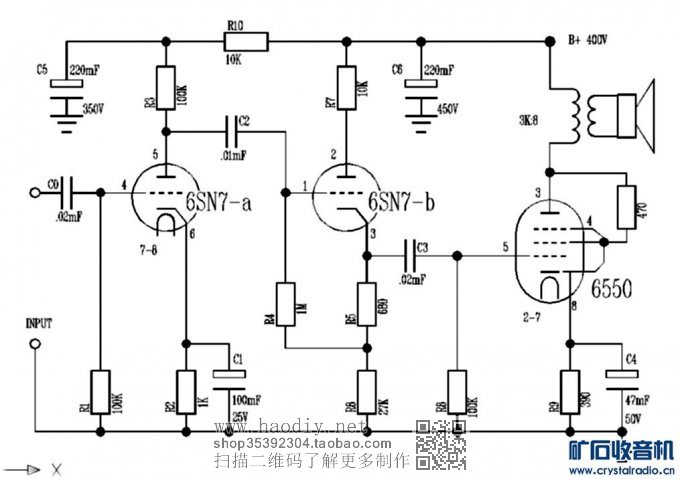

电路图
朋友要一个用6550做放大的功放
电路图
朋友要一个用6550做放大的功放

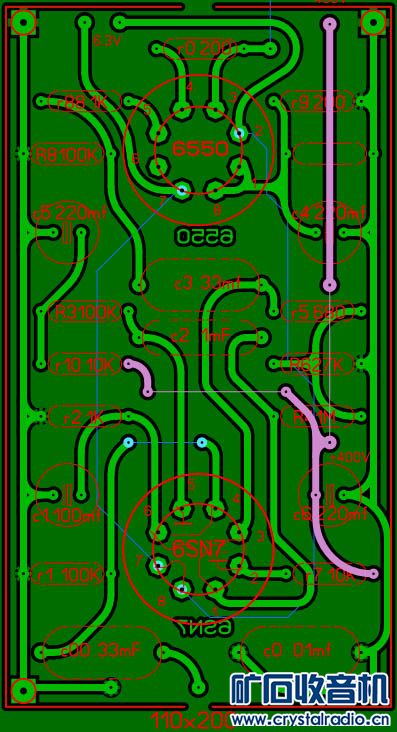

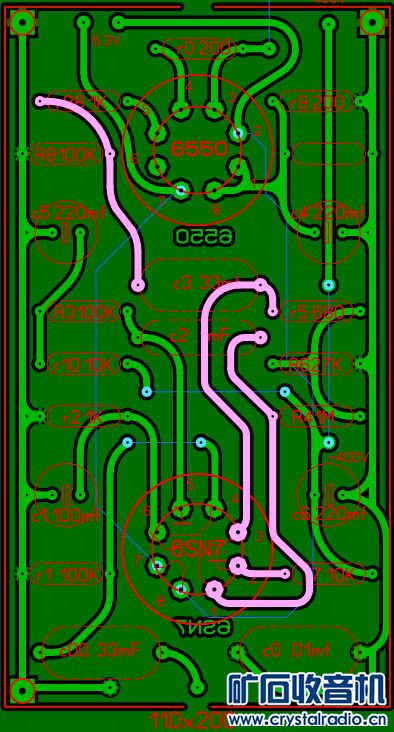

版图
朋友要一个用6550做放大的功放

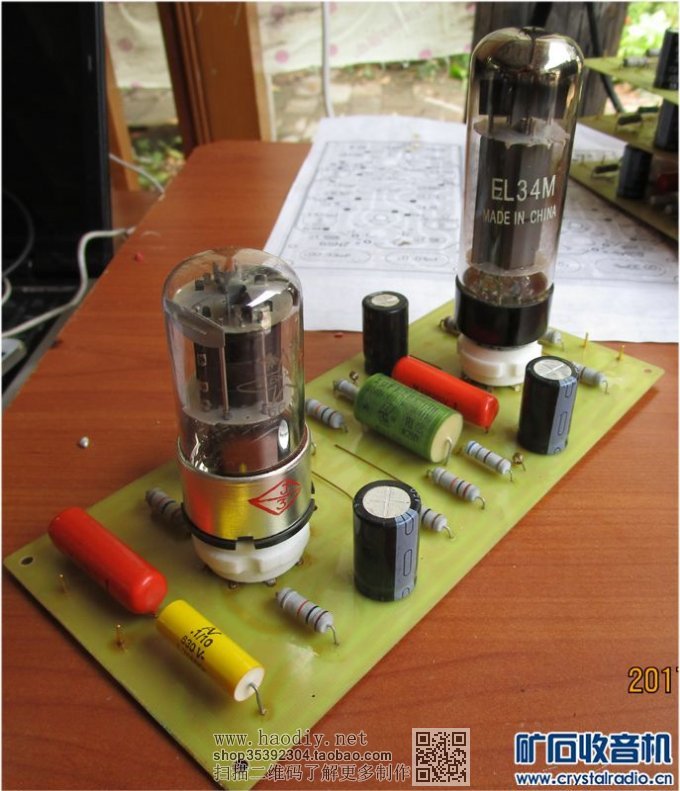

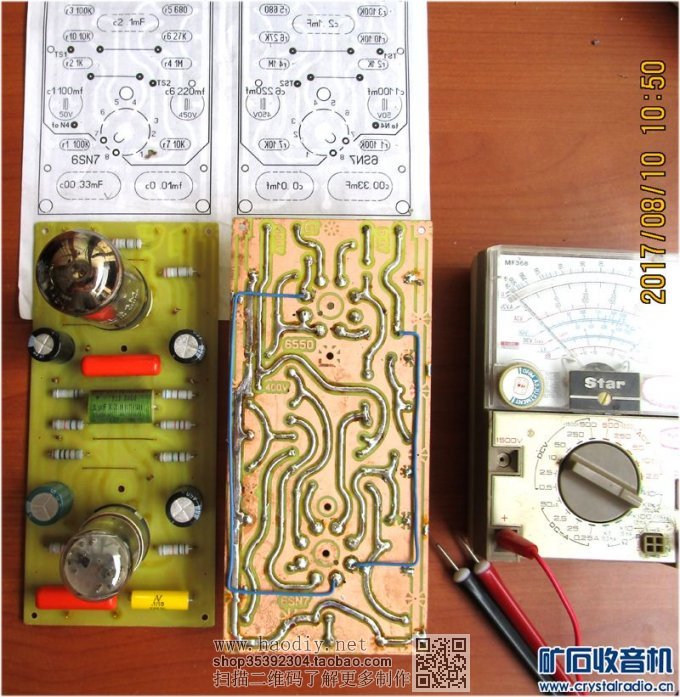

焊接完成

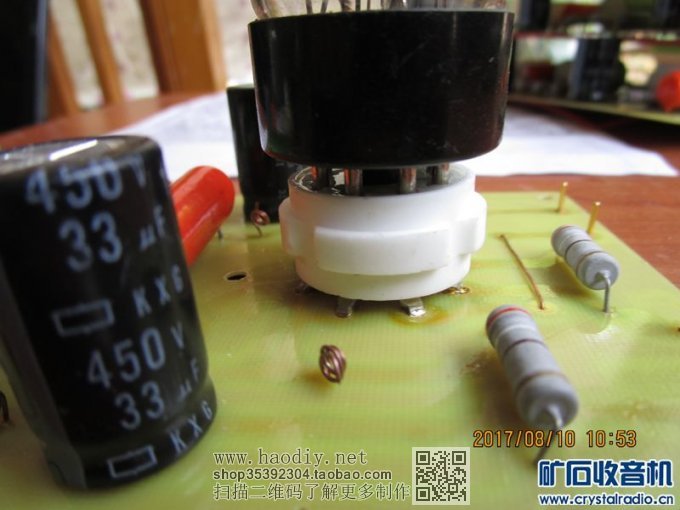

朋友要一个用6550做放大的功放
居然有的管脚夹脚?
朋友要一个用6550做放大的功放

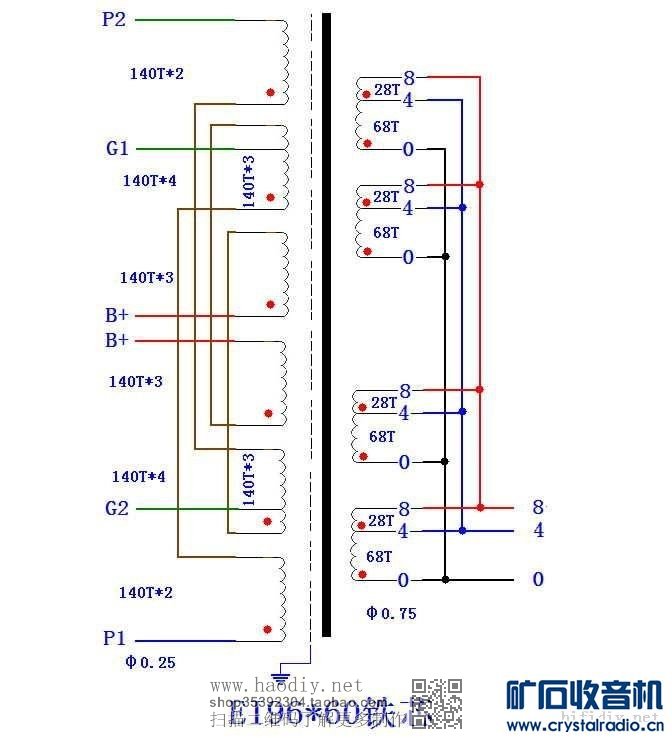

低音很好的变压器
朋友要一个用6550做放大的功放

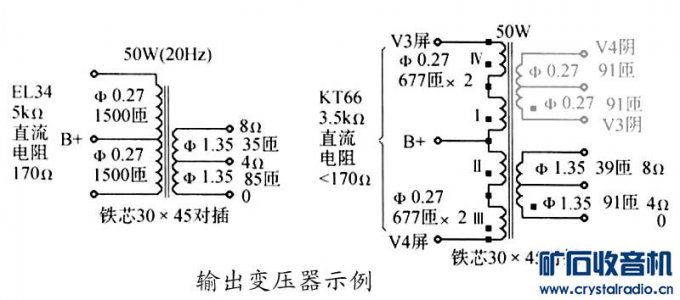

一般般的变压器


全貌

那两根6.3V电源线比较难看.
