自制LED投影仪

时间:2017-10-27 21:47来源:未知 作者:admin 点击:
以LED为光源的投影仪,适用于家庭!傻瓜教程! 主要材料 : 菲涅尔反射镜 2 机箱 1 150wLED光源 1 主板 1 液晶屏(去背光) 1 散热器,风扇 6 所需工具 : 烙铁, 1 电钻 1 板子 钳子等 1 制作步骤 : 第1步: LED光源灯盒 第2步: 主机箱,可用电脑机箱代替
自制LED投影仪
以LED为光源的投影仪,适用于家庭!傻瓜教程!

主要材料

菲涅尔反射镜2 机箱1
150wLED光源1 主板1
液晶屏(去背光)1 散热器,风扇6

所需工具

烙铁,1 电钻1
板子 钳子等1

制作步骤

  • 第1步:

    自制LED投影仪

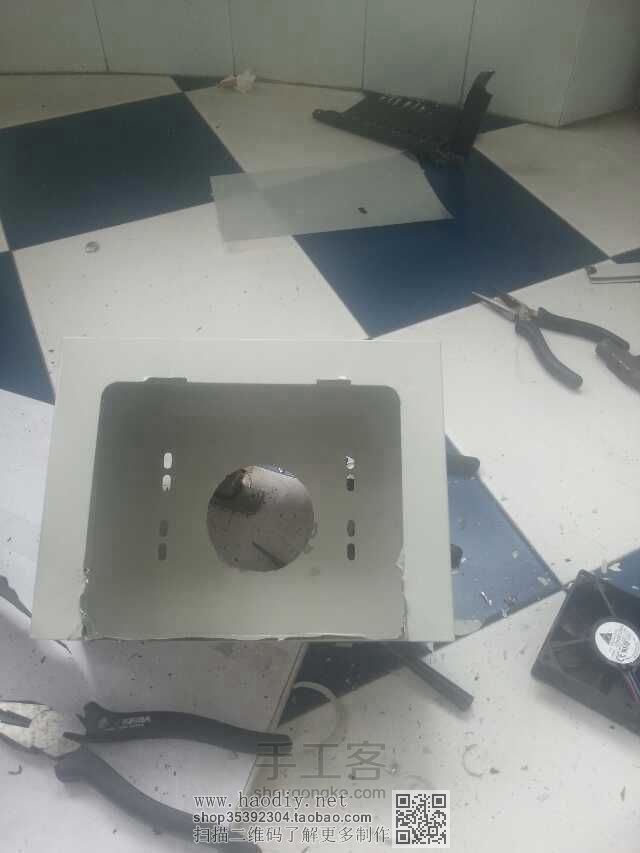

    LED光源灯盒

  • 第2步:

    自制LED投影仪

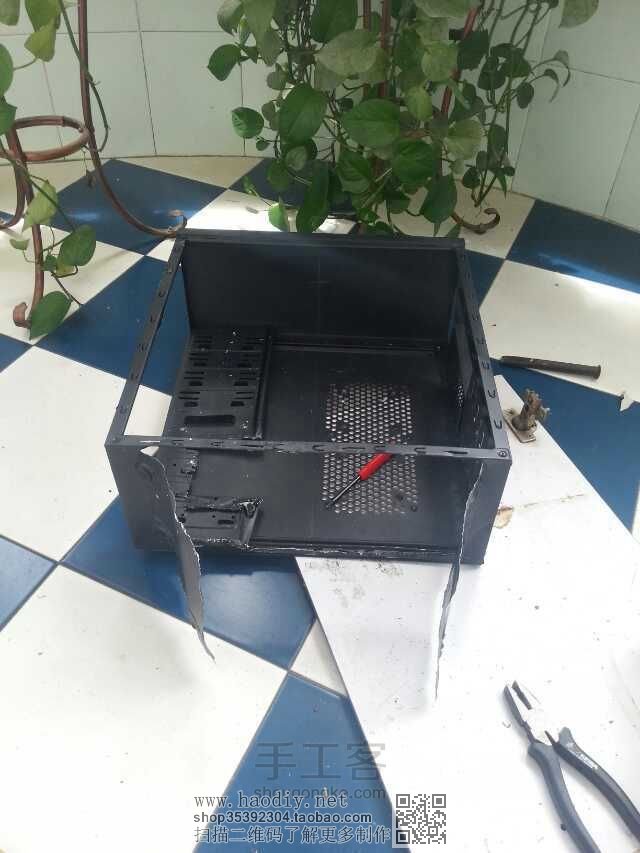

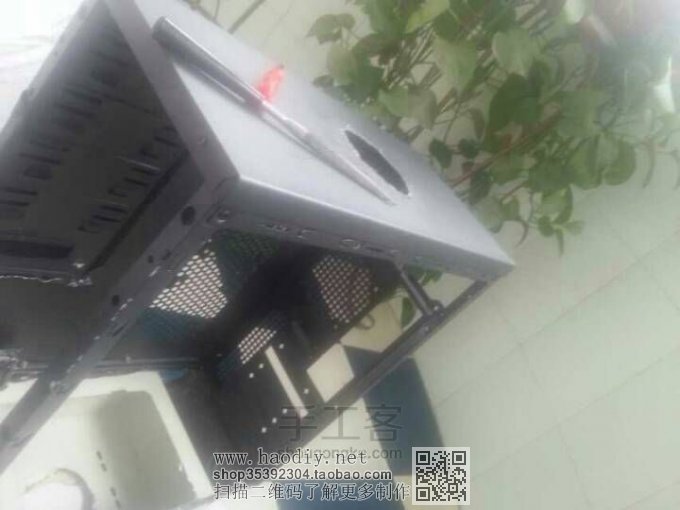

    主机箱,可用电脑机箱代替

  • 第3步:

    自制LED投影仪

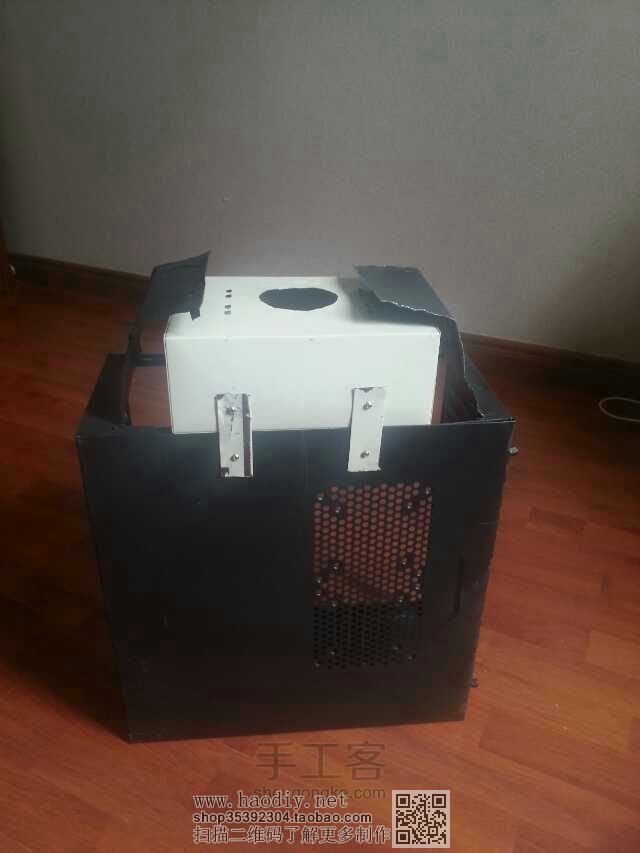

    组合到一起

  • 第4步:

    自制LED投影仪

    前面放置菲涅尔反射镜

  • 第5步:

    自制LED投影仪

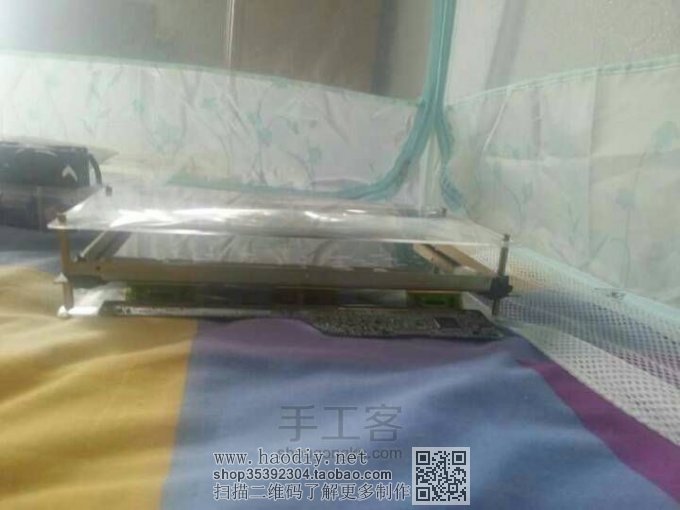

    中间是去背光的液晶屏

  • 第6步:

    自制LED投影仪



  • 第7步:

    自制LED投影仪

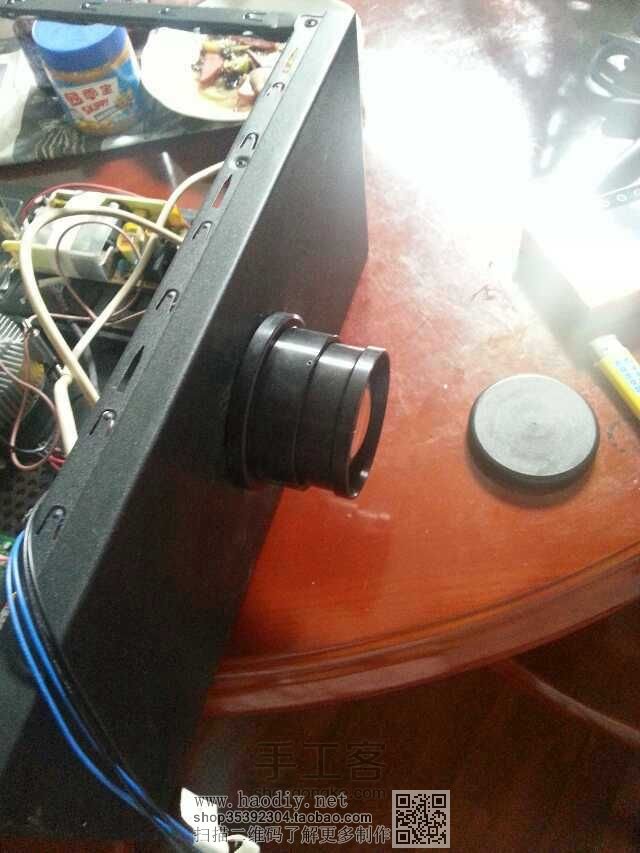

    镜头,5*20

  • 第8步:

    自制LED投影仪

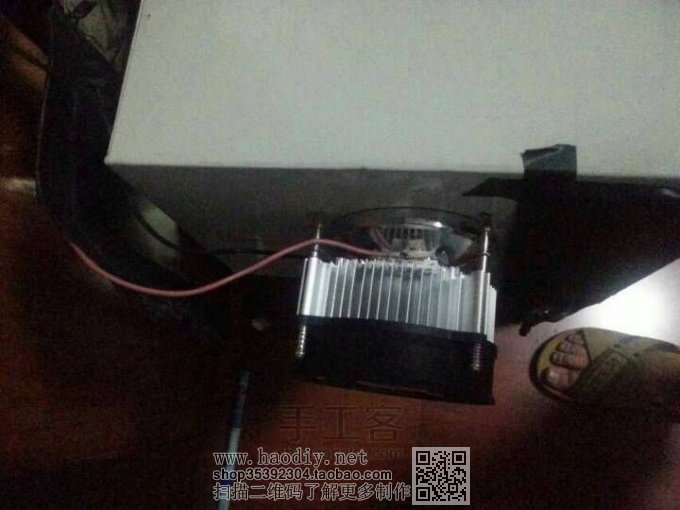

    光源散热

  • 第9步:

    自制LED投影仪

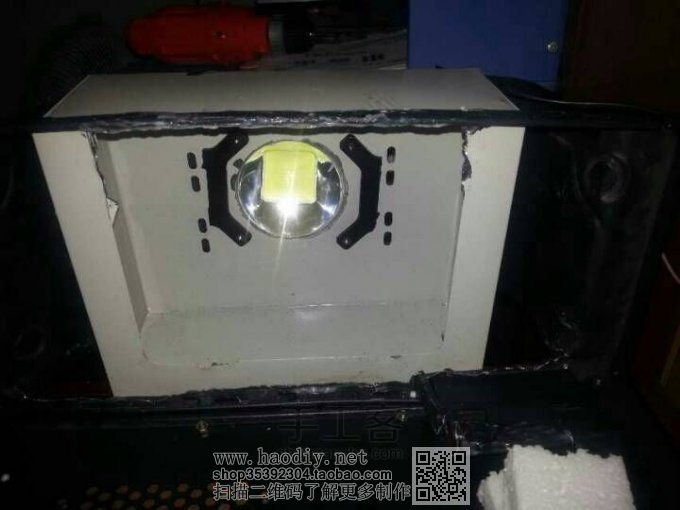

    光源加的透镜

  • 第10步:

    自制LED投影仪

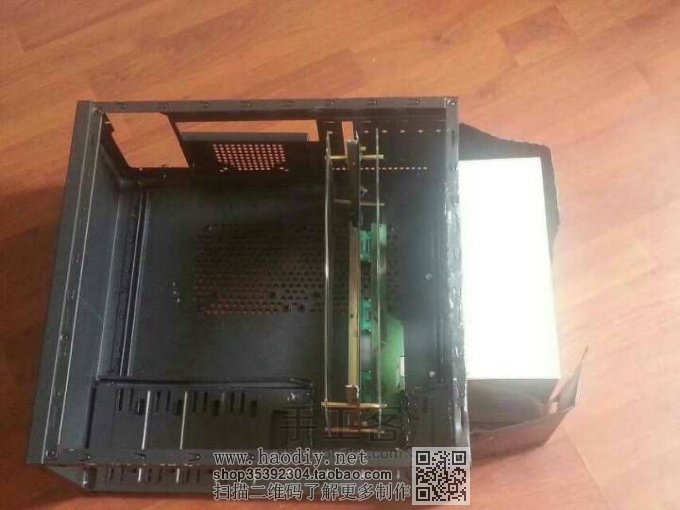

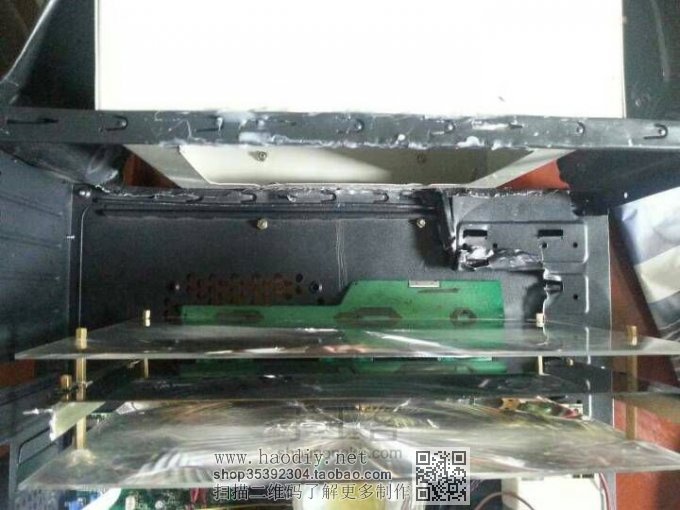

    机箱内部

  • 第11步:

    自制LED投影仪

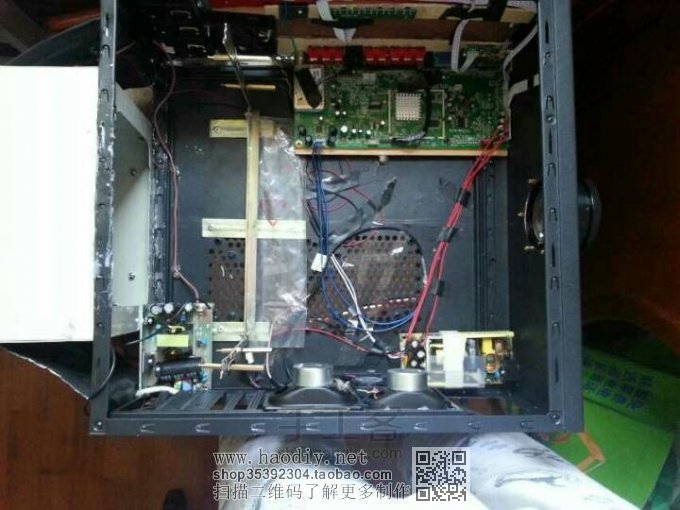

    机箱内部,可根据自己情况来设计

  • 第12步:

    自制LED投影仪

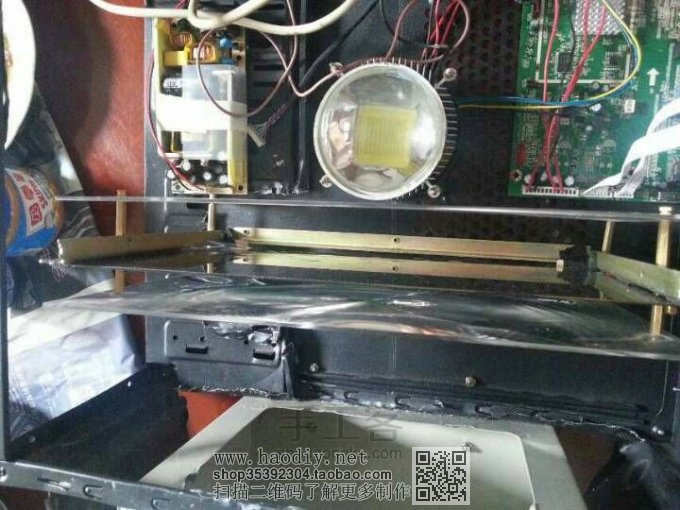

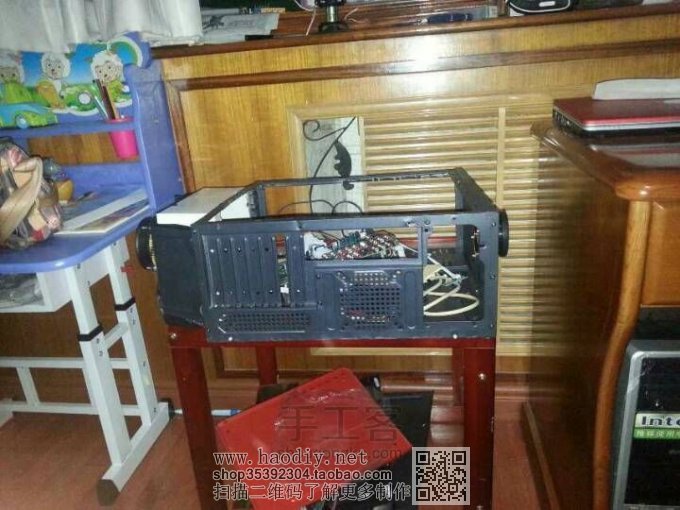

    机箱整体布局

  • 第13步:

    自制LED投影仪

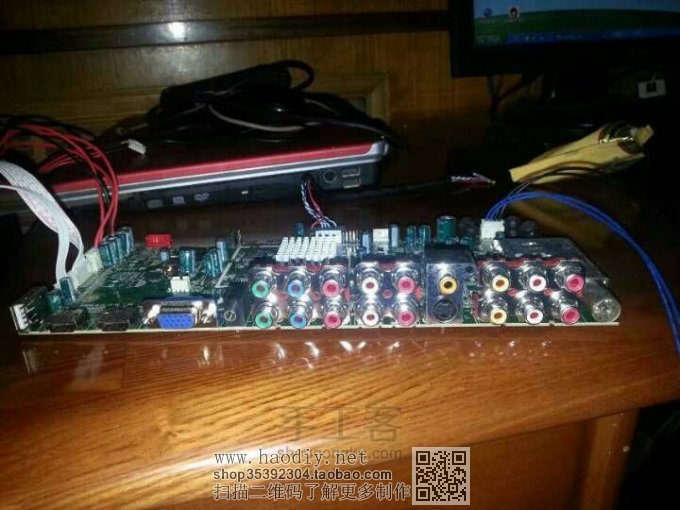

    主板

  • 第14步:

    自制LED投影仪

    自制面板”

  • 第15步:

    自制LED投影仪

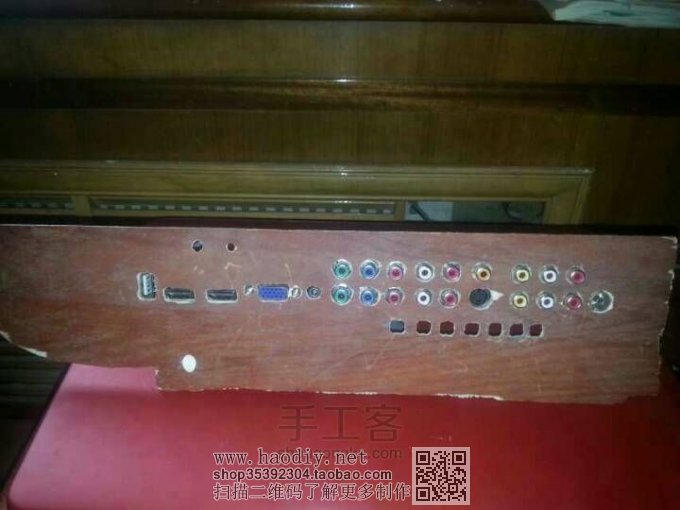

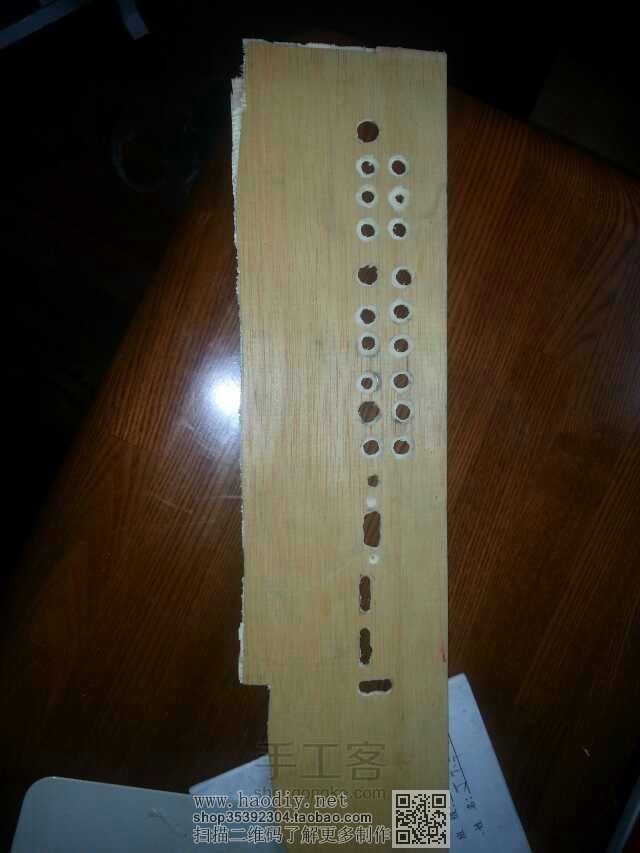

    面板

  • 第16步:

    自制LED投影仪

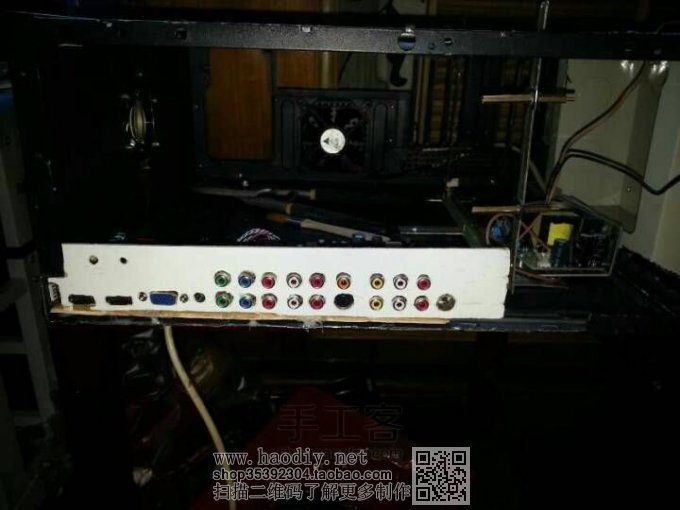

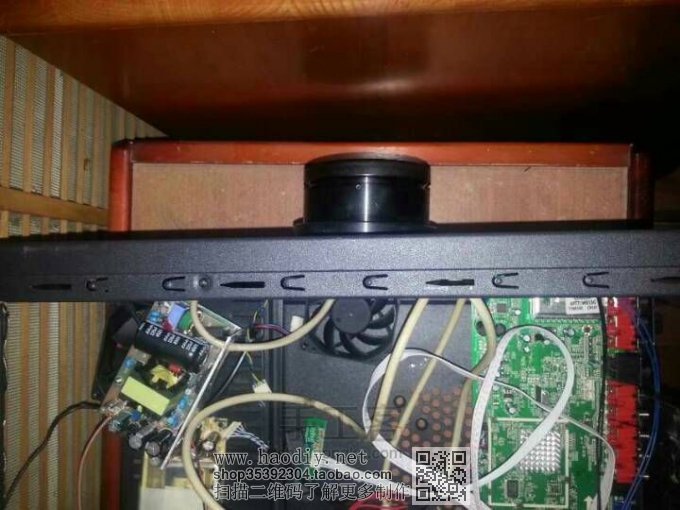

    机箱内部

  • 第17步:

    自制LED投影仪

    面板

  • 第18步:

    自制LED投影仪

    外观

  • 第19步:

    自制LED投影仪

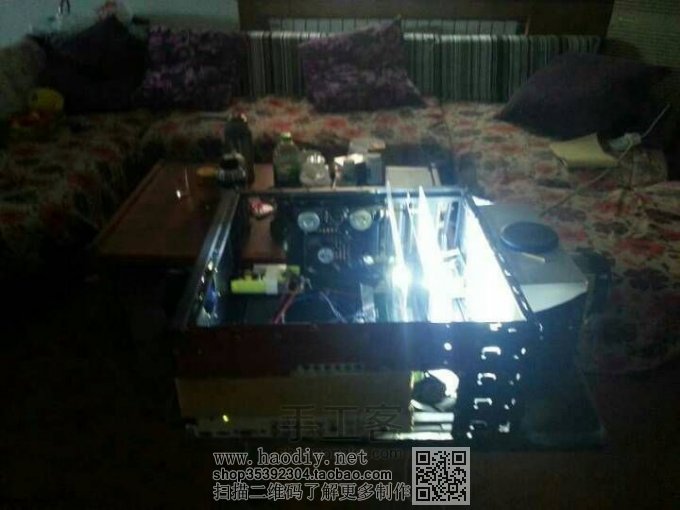

    点亮后的效果

  • 第20步:

    自制LED投影仪



  • 第21步:

    自制LED投影仪

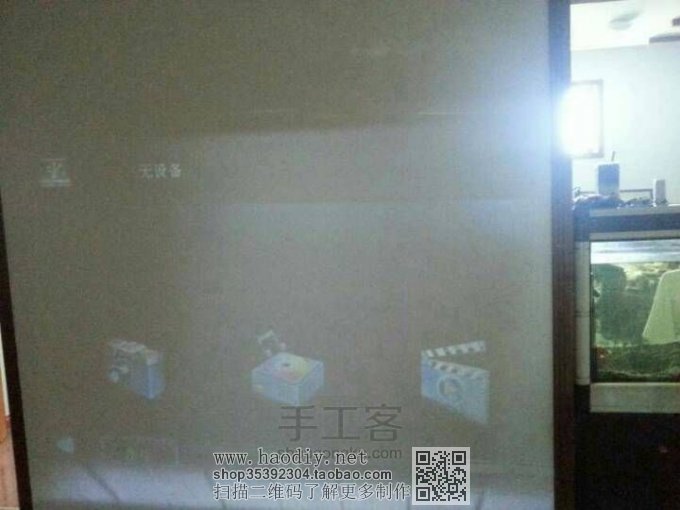

    投影效果
