这台投影仪是两年前做的了，虽然diy的投影仪比不上成品的效果，造价也有可能让人短时间破产。但是重在乐趣~~ 先上几张制作时候的照片，之后改进的随后待续~

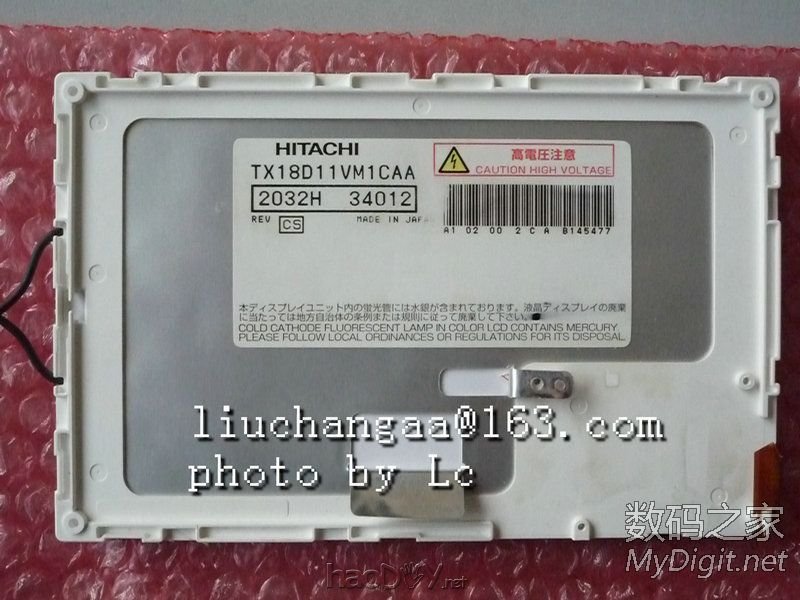

屏幕用的7吋，日立一款很老的屏幕。分辨率800*480

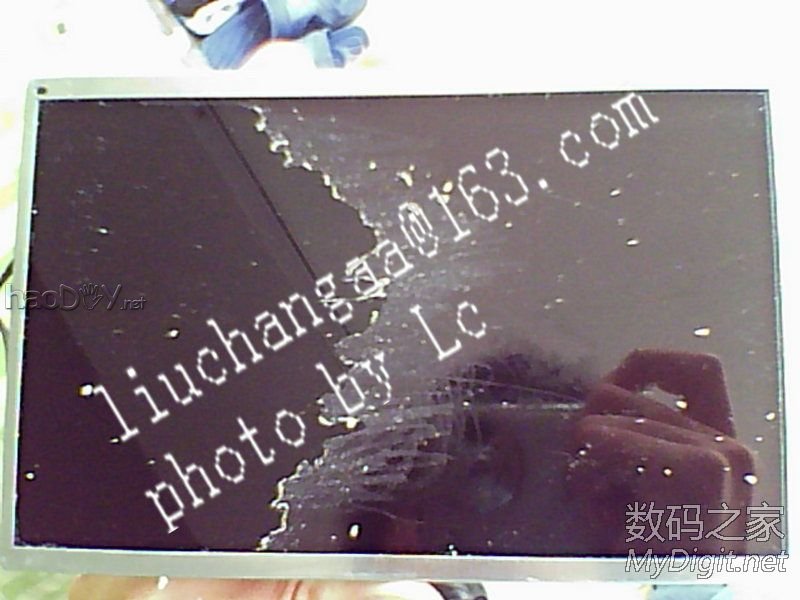

偏光膜换了一张高透光的。揭膜不是件容易的事情。。

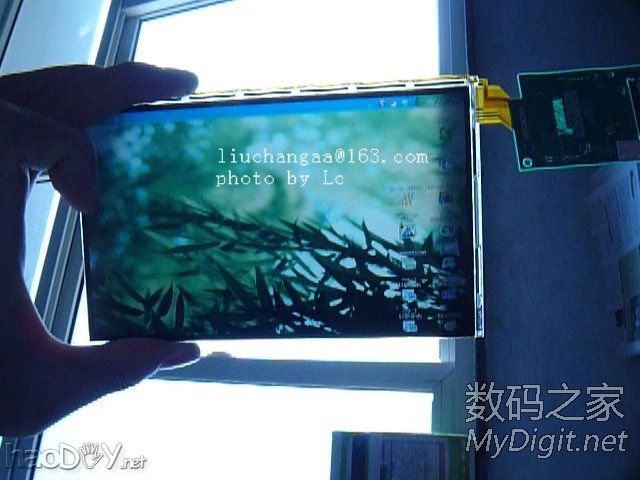

拆了背光和框架以后

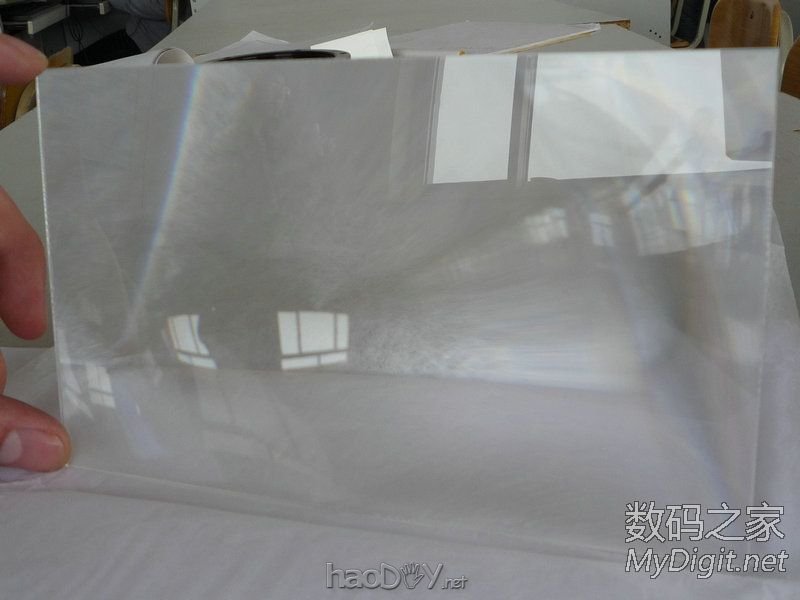

菲涅尔透镜

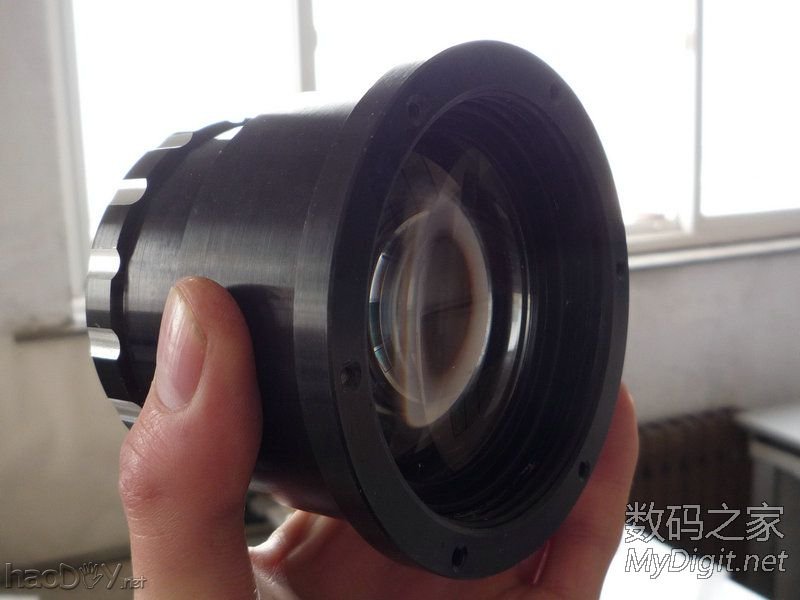

镜头

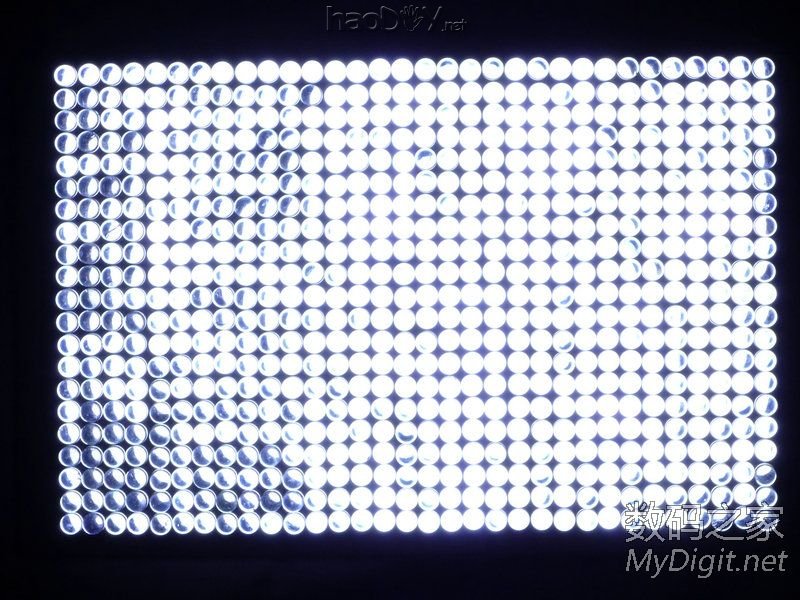

这是最早打算使用的光源，672个led。利用自习时间焊了将近一周。至于亮度~~~最后放到家里当台灯用了  。还好那时候的白光led已经降价了，总共不到100块。

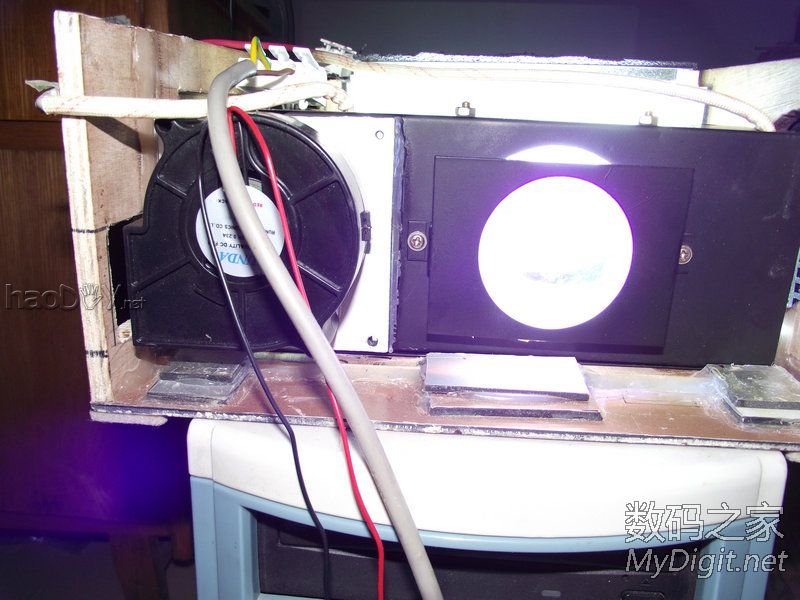

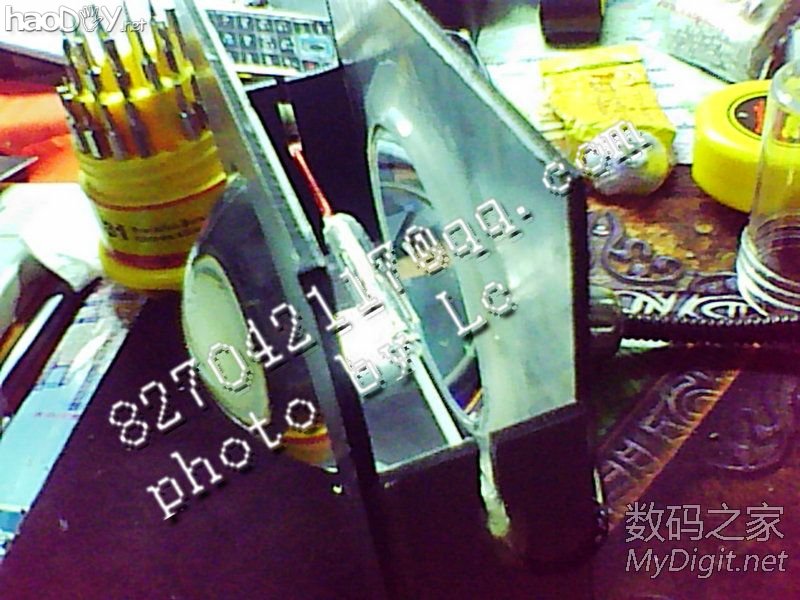

再后来。。。35w摩托车hid大灯，聚光要好些。至少这个看着很山寨的灯也在实验初期有一份功劳的~~

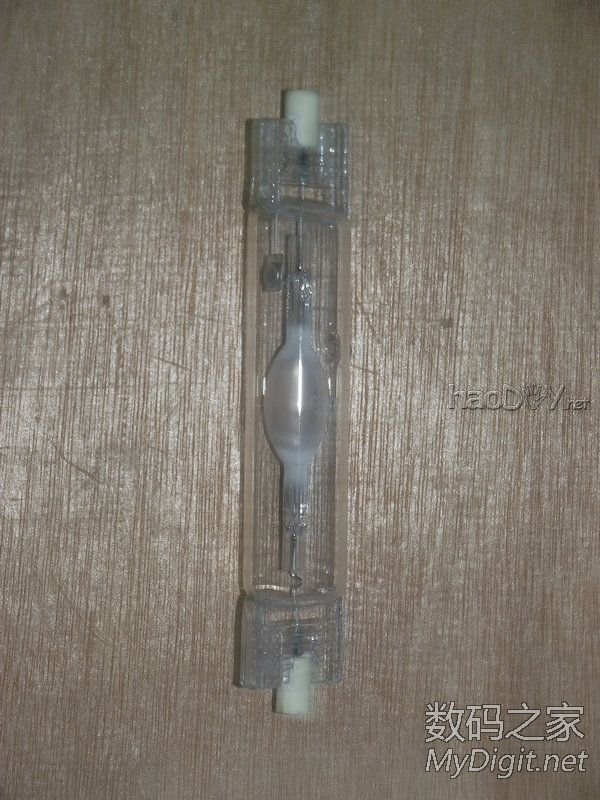

再后来。。金卤灯 150w

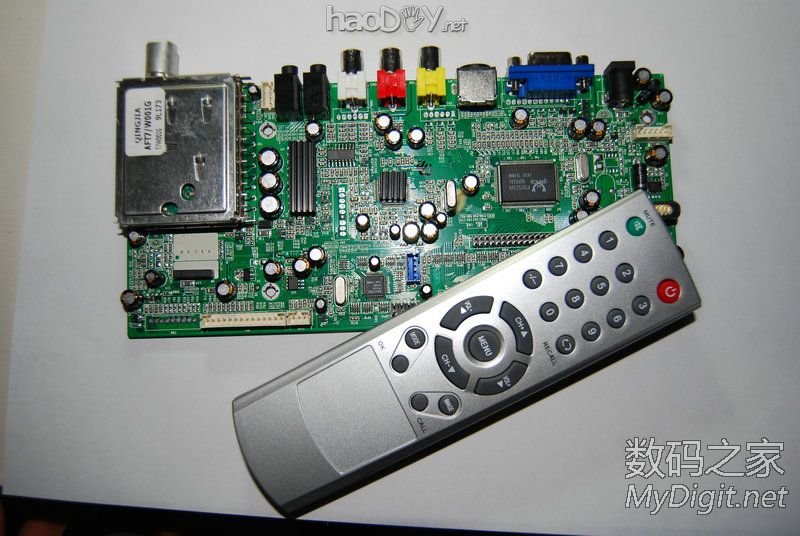

屏幕的驱动板。。

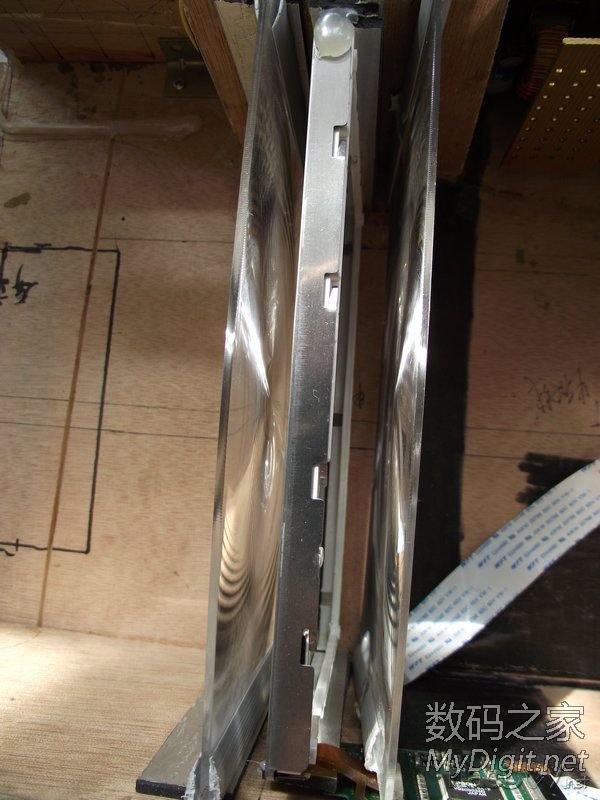

屏幕和菲镜，像个三明治。。

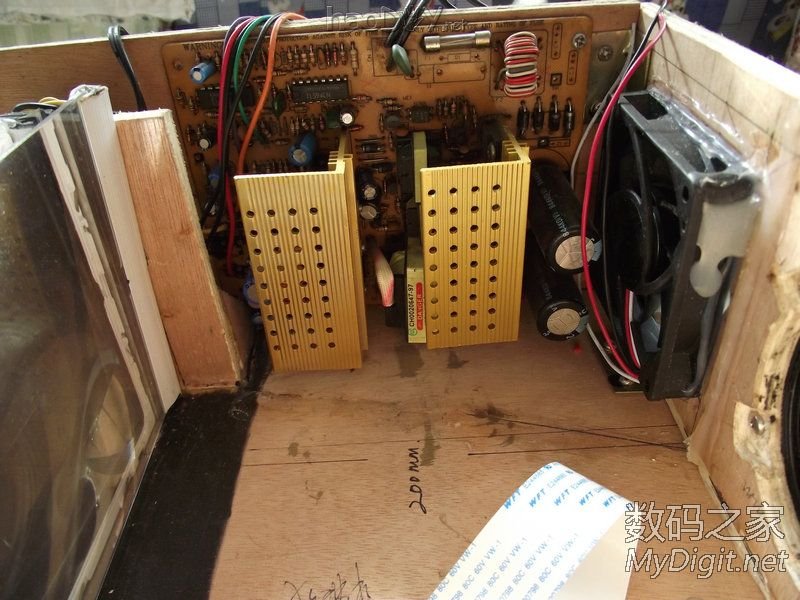

由于开始使用的是hid灯。供电电压是12v，所以，开始的电源拆了个主机电源，12v 10A，足够了。。

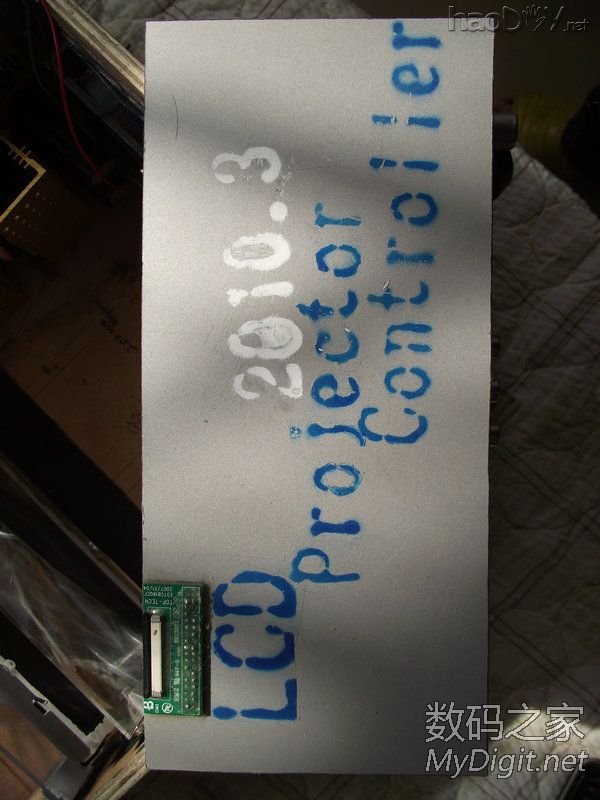

驱动板装盒。。
壳子刮了一层腻子，才发现还不如原来平整。。

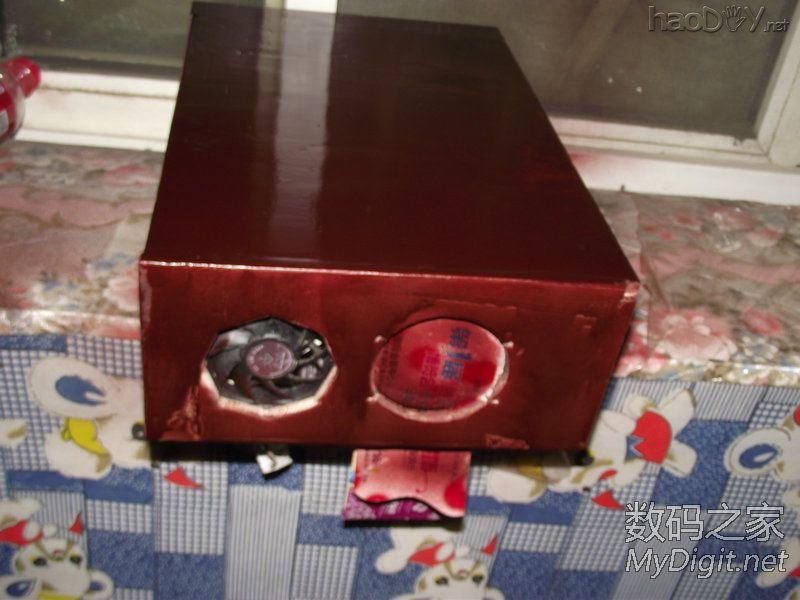

这个颜色越看越觉得丑~
hid的效果，50寸。眼熟的游戏吧~~~~呵呵 再后来。。。。 换了灯。。

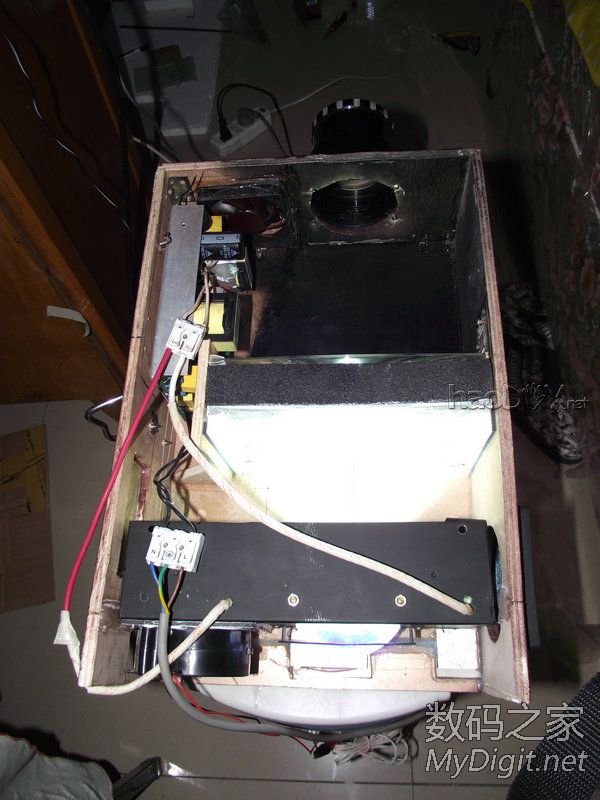

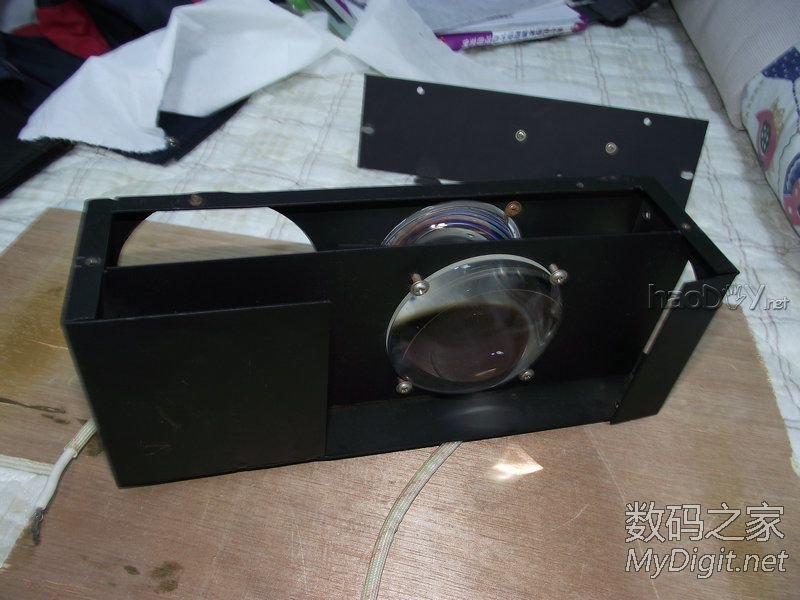

灯室也就不那么山寨了。。

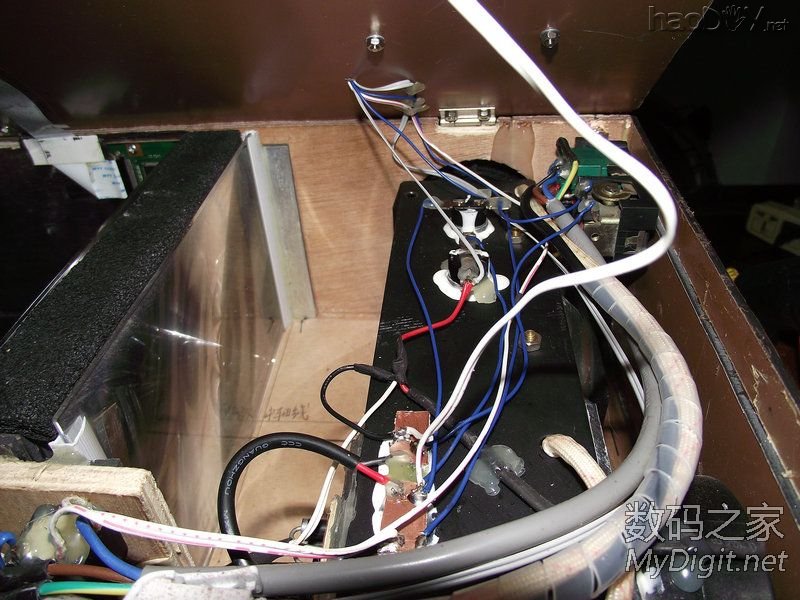

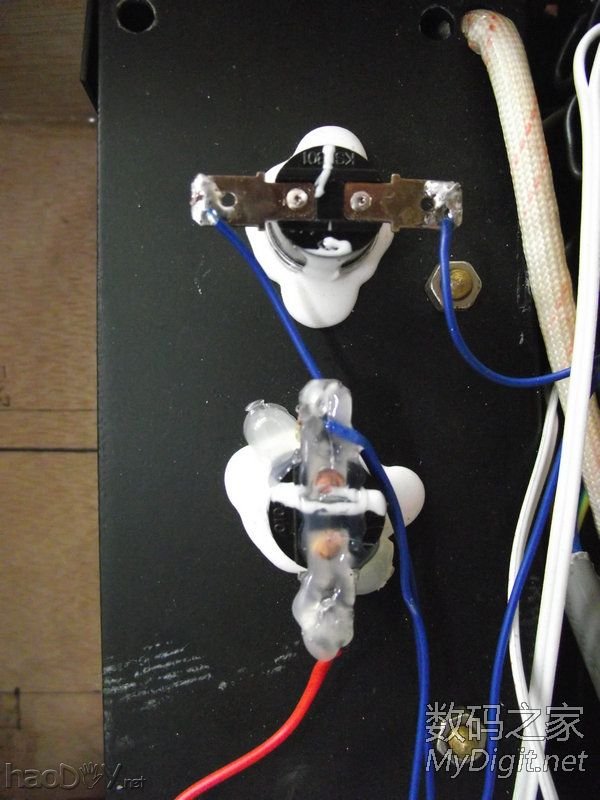

加了两个温控开关。空间太小，散热不好。所以风扇没有采用延时，温度低于40度自动断电。另一个温控，超温进保护自动关机。。
电源开关可以控制断开的，上面有个线圈。。

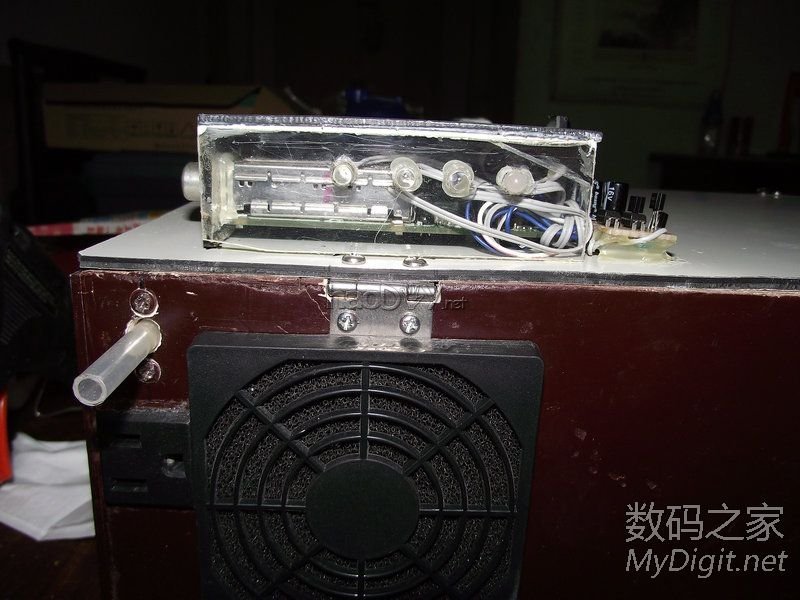

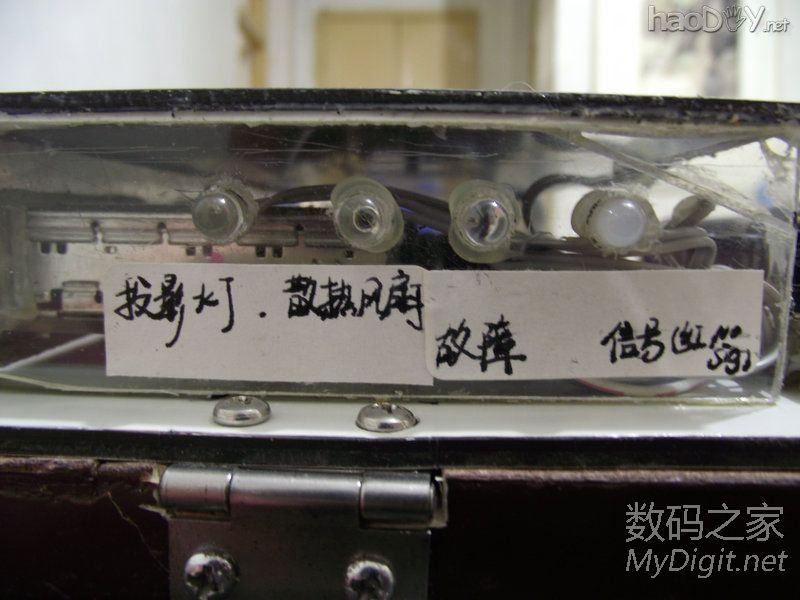

工作状态指示。。

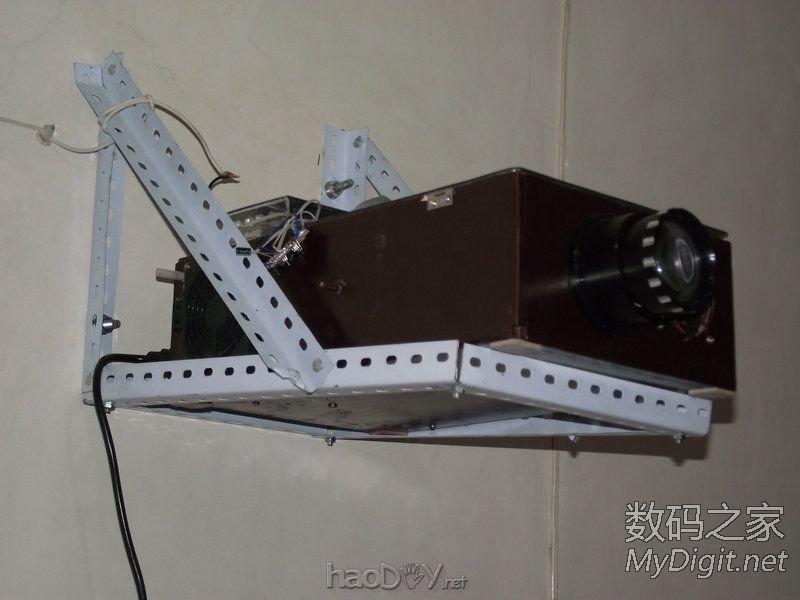

做了个架子。。 未完，待续。。 还有再后来。。。。有时间继续上图~~ 纯手工打造MP3解码+2.1木质有源音箱：http://bbs.mydigit.cn/read.php?tid=638537 (责任编辑：admin) |
