【转译】用一个旧的摄像头造一个USB LED灯

时间:2017-11-05 20:09来源:未知 作者:admin 点击:
如果你有一个旧的损坏的摄像头,你可以用它来做一个USB LED灯。作者:DuartmaN 主要材料 : 胶带 旧的网络摄像头 1~5mm的LED高亮度(白色或其他颜色) 200欧姆的电阻 所需工具 : 烙铁 钻孔机 5mm钻头钻孔 万用表 热胶枪 杂项工具 制作步骤 : 第1步: 准备
【转译】用一个旧的摄像头造一个USB LED灯
如果你有一个旧的损坏的摄像头,你可以用它来做一个USB LED灯。作者:DuartmaN

主要材料

胶带 旧的网络摄像头
1~5mm的LED高亮度(白色或其他颜色) 200欧姆的电阻

所需工具

烙铁 钻孔机
5mm钻头钻孔 万用表
热胶枪 杂项工具

制作步骤

  • 第1步:

    【转译】用一个旧的摄像头造一个USB LED灯

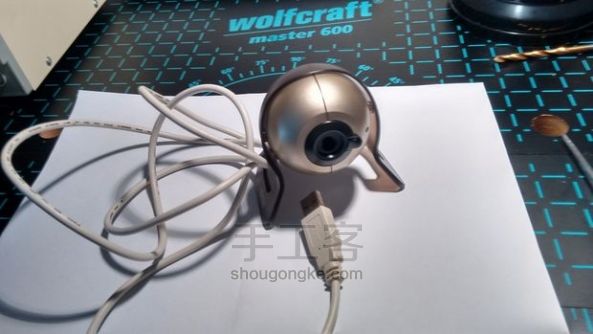

    准备工具,材料

  • 第2步:

    【转译】用一个旧的摄像头造一个USB LED灯

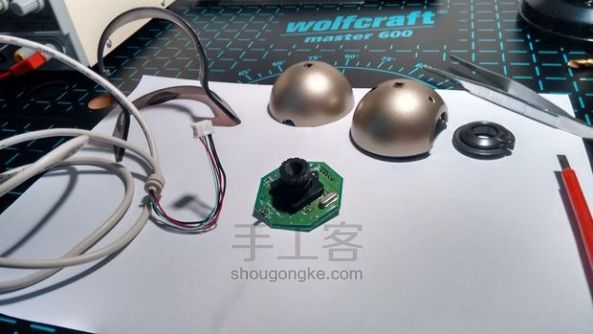

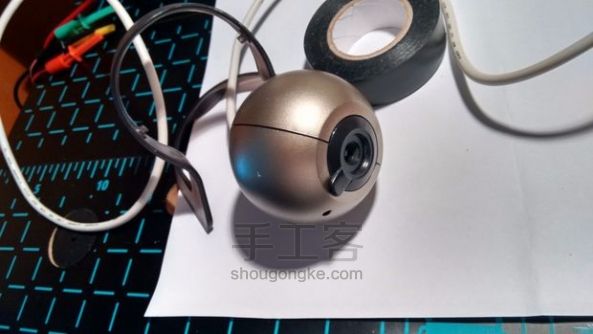

    拆开网络摄像头,准备好

  • 第3步:

    【转译】用一个旧的摄像头造一个USB LED灯



  • 第4步:

    【转译】用一个旧的摄像头造一个USB LED灯



  • 第5步:

    【转译】用一个旧的摄像头造一个USB LED灯



  • 第6步:

    【转译】用一个旧的摄像头造一个USB LED灯

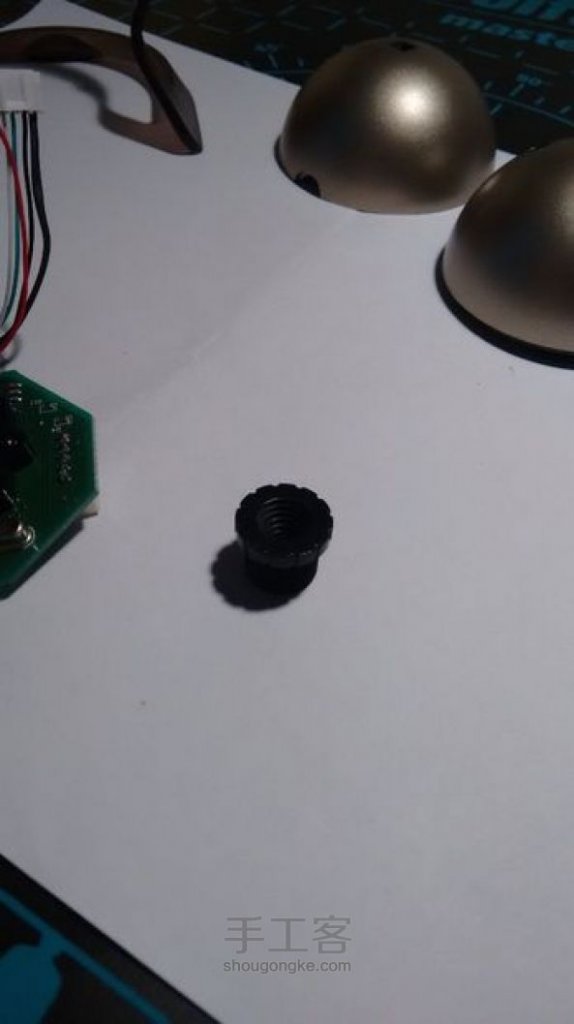

    拆卸网络摄像头和删除电路板

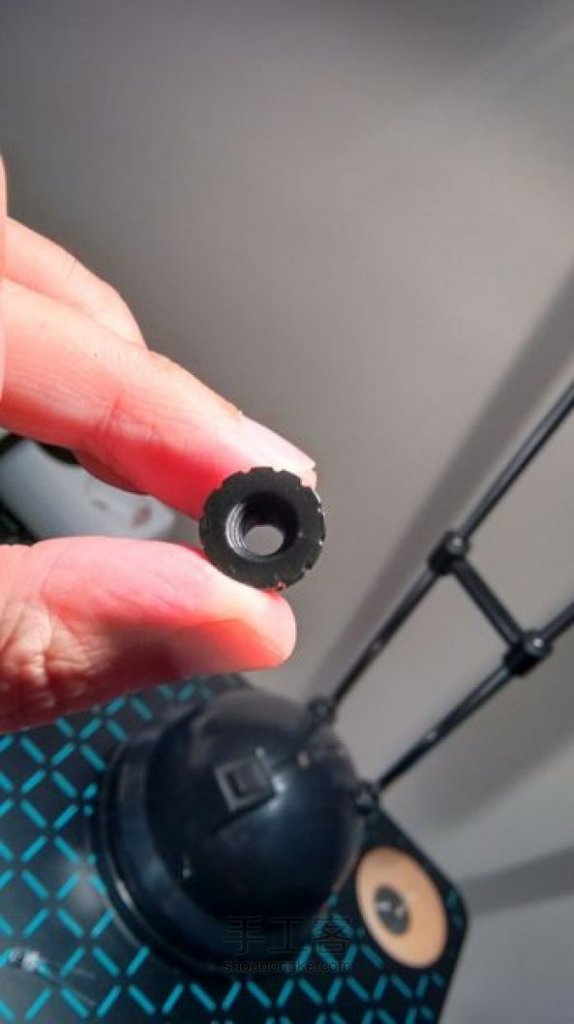

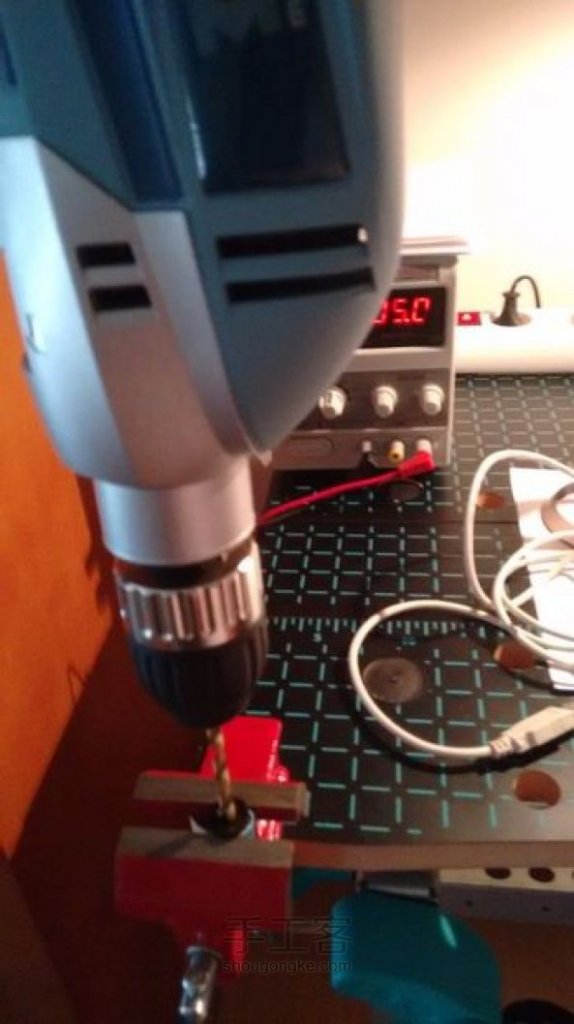

    使用透镜的LED支架固定,根据我的情况,我需要做一个5mm的孔

  • 第7步:

    【转译】用一个旧的摄像头造一个USB LED灯

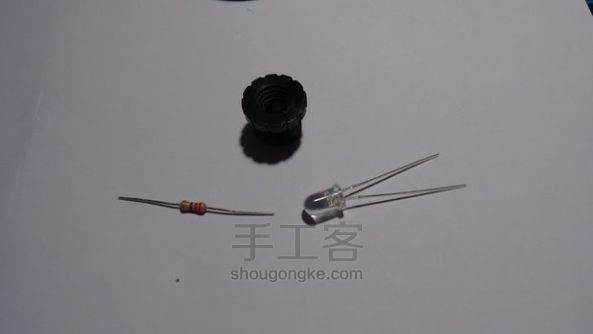

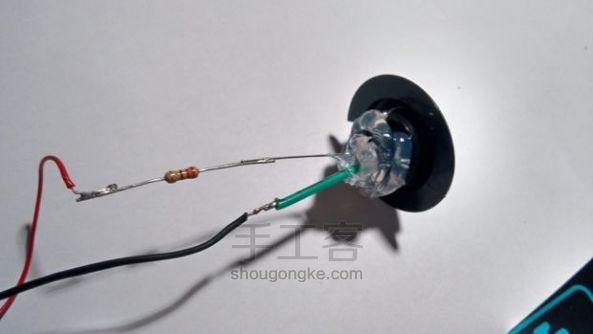

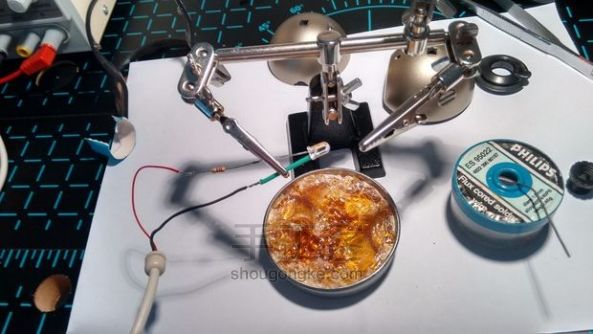

    焊料组件

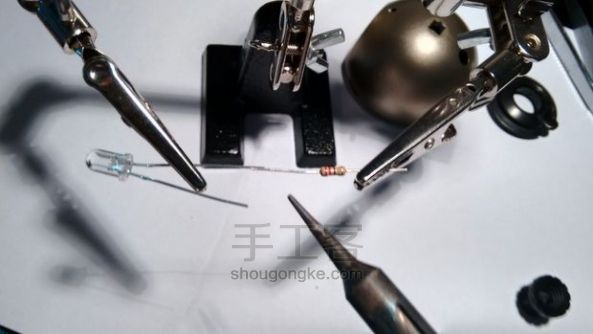

    将200欧姆电阻焊接到LED

  • 第8步:

    【转译】用一个旧的摄像头造一个USB LED灯

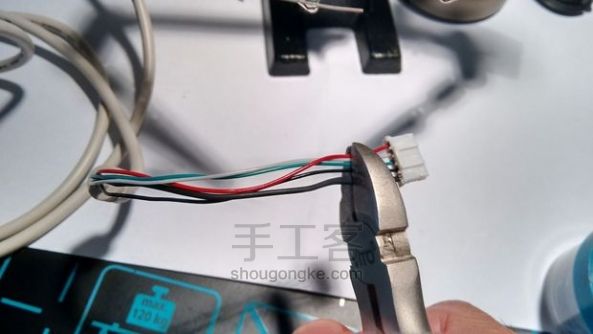

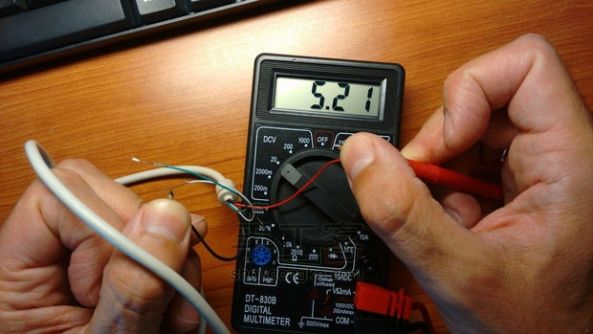

    找到5伏的电线,并进行连接

  • 第9步:

    【转译】用一个旧的摄像头造一个USB LED灯



  • 第10步:

    【转译】用一个旧的摄像头造一个USB LED灯

    可爱的USB线缆连接器和连接在你的电脑上找到了5伏电缆电线

    然后,将2线(在我的情况下,黑色和红色)的LED,正极电缆必须连接到阳极LED终端(大码头),对我来说这就是我焊接电阻。


    用胶带或小塑料丝套保护一个端子,以避免短路。

  • 第11步:

    【转译】用一个旧的摄像头造一个USB LED灯

    组装组件和安装网络摄像头

  • 第12步:

    【转译】用一个旧的摄像头造一个USB LED灯

    固定的镜头支持热胶和安装你的新的网络摄像头为主导的光

  • 第13步:

    【转译】用一个旧的摄像头造一个USB LED灯

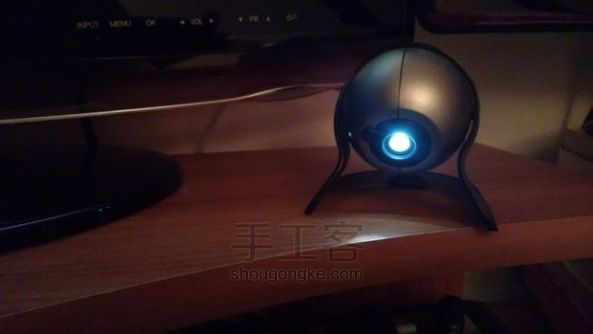

    它在你的PC的USB端口连接

  • 第14步:

    【转译】用一个旧的摄像头造一个USB LED灯

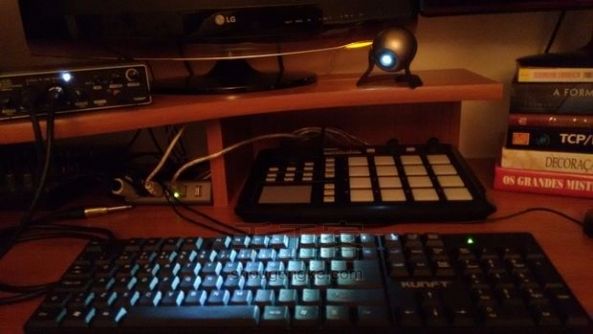

    它在你的PC的USB端口连接,然后à,使用新的廉价的LED灯。
