这LED灯为何总是烧驱动啊?

时间:2017-06-08 22:21来源:数码之家 作者:wdsr681012 点击:
朋友一个LED吸顶灯,原来的驱动烧了,配了一个,他自己一装上(装时,他认为以前太亮,所以就少装了一条,应该没有影响吧),驱动马上炸了,于是他把灯和驱动都拆下来,让我给看看,我看了下,驱动输出部分铜铂严重炸断,快恢复管短路,就像输出部分短路了那
朋友一个LED吸顶灯,原来的驱动烧了,配了一个,他自己一装上(装时,他认为以前太亮,所以就少装了一条,应该没有影响吧),驱动马上炸了,于是他把灯和驱动都拆下来,让我给看看,我看了下,驱动输出部分铜铂严重炸断,快恢复管短路,就像输出部分短路了那样,我看了下他的接线也没有接错啊,请师傅们帮看看这驱动和我画的原理图,有什么不对的地方。
所有的灯条,那条小的是他没有接的
这LED灯为何总是烧驱动啊?

这是原配驱动
这LED灯为何总是烧驱动啊?

这是我给他配的驱动
这LED灯为何总是烧驱动啊?

这是我根据实物绘的电路图
这LED灯为何总是烧驱动啊?

红点处是他接时的接线位置
这LED灯为何总是烧驱动啊?


朋友一个LED吸顶灯,原来的驱动烧了,配了一个,他自己一装上(装时,他认为以前太亮,所以就少装了一条,应该没有影响吧),驱动马上炸了,于是他把灯和驱动都拆下来,让我给看看,我看了下,驱动输出部分铜铂严重炸断,快恢复管短路,就像输出部分短路了那样,我看了下他的接线也没有接错啊,请师傅们帮看看这驱动和我画的原理图,有什么不对的地方。

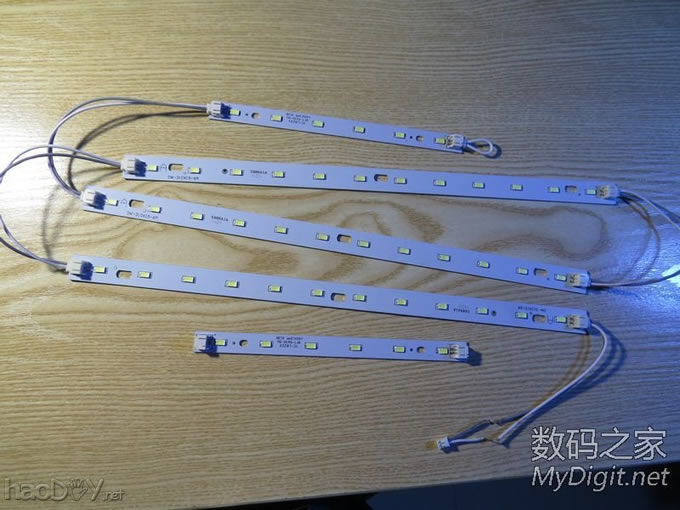

所有的灯条,那条小的是他没有接的
[attachment=4742338]

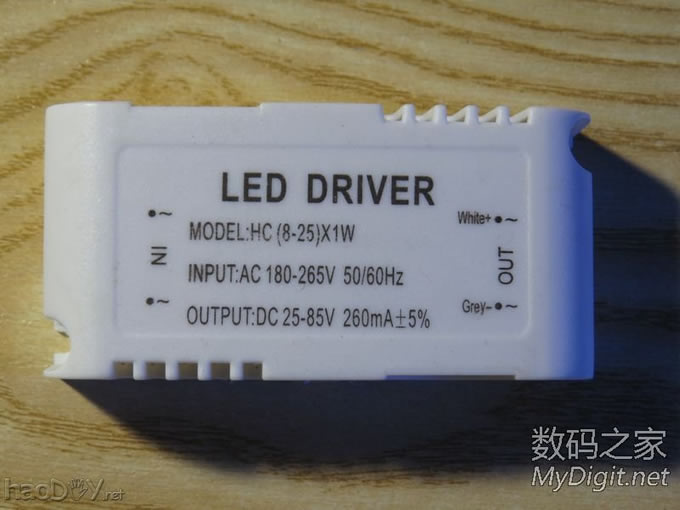

这是原配驱动
[attachment=4742339]

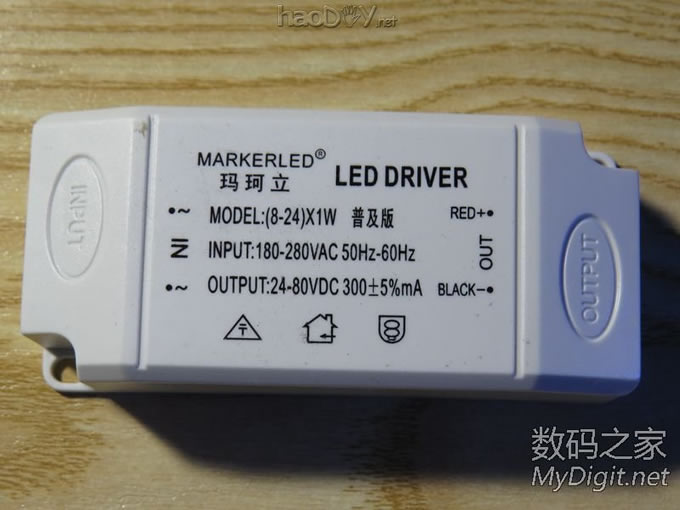

这是我给他配的驱动
[attachment=4742341]

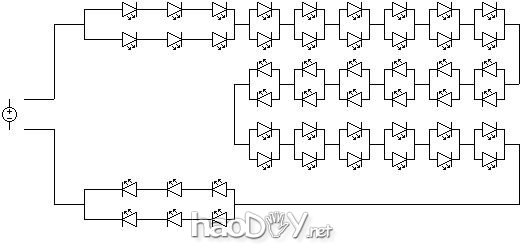

这是我根据实物绘的电路图
[attachment=4742342]

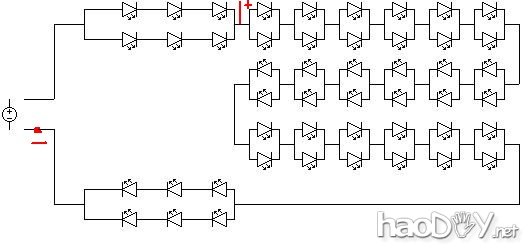

红点处是他接时的接线位置
[attachment=4742353]

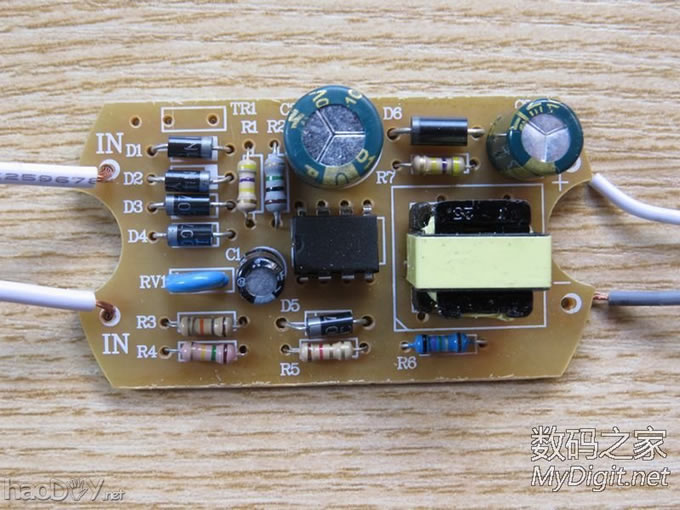

驱动就是这种这LED灯为何总是烧驱动啊?
