并联检波大环电路

时间:2017-08-19 20:35来源:www.crystalradio.cn 作者:qg2007 点击:
并联检波大环电路 ,矿石收音机论坛
实验并联检波大环电路,加高频半可调电容构成“共地”并联检波大环电路。与串联检波比较选择性明显提升,加班尼电路比较弱台接收效果相同。

声音与串联检波+班尼差不多,比串联检波不用班尼是强台声音略小,弱台声音不小。如果大环加地线,改用“悬浮”接法,地线接在并联检波输出端,调谐漂移大,强台声音大,但选择性又差了,与天地线“悬浮”还不同。

用的是Rb761检波管,Rd值200K正好配725,匹配接点值很标准。用2AP9明显选择性提升更明显。

在并联检波管前串联高扼圈,能够减少高频旁路,高扼圈的线阻也会有影响,用高Rd值检波管可能会相对好些。

因此并联检波大环电路LC回路和耳机中都没有直流分量,LC回路中没有直流分量好像可以提高选择性?

没有场管声大,比场管音质好,感觉比串联检波的音质要好些,特别大声时的低音。还有一个现象,Rb761并联检波+班尼电路时,班尼电阻调至音质好的节点,用不用班尼电容音量感觉不出变化,可能是因为音频信号没有经过二极管衰减?

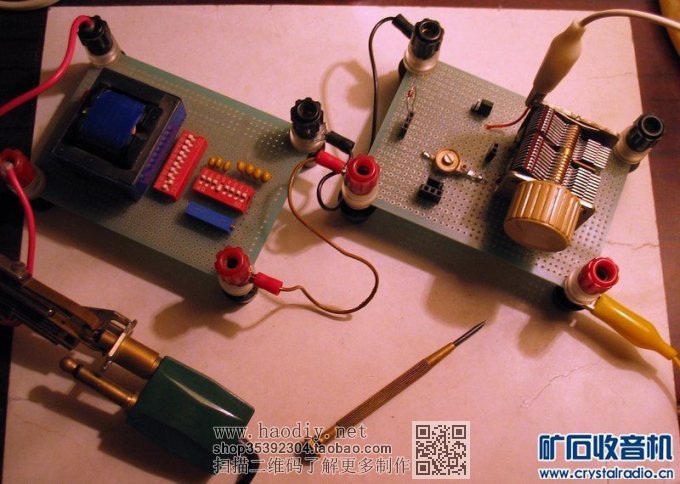

实验板与725:

并联检波大环电路

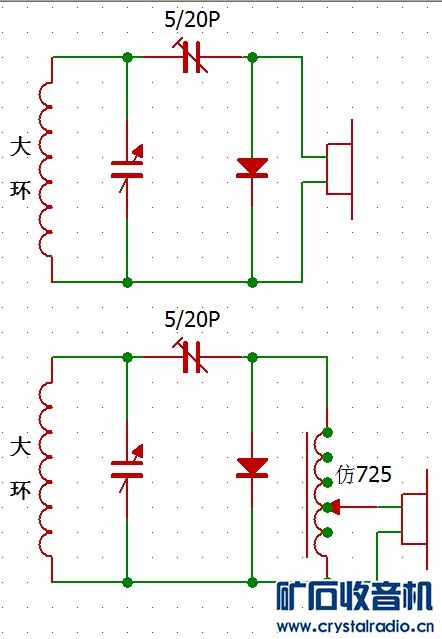

实验板和725:

并联检波大环电路

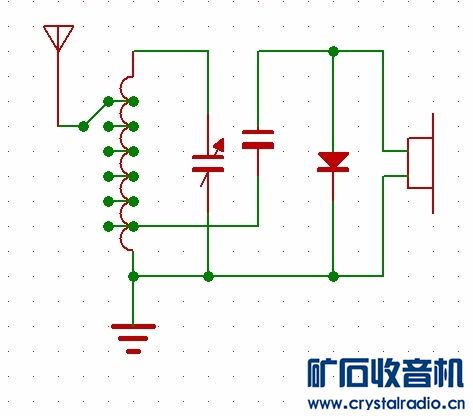

按这个电路就是天地线“共地”并联检波电路:

并联检波大环电路
