大环天线矿石机

时间:2017-08-19 20:33来源:www.crystalradio.cn 作者:一重天矿石机 点击:
大环天线矿石机——外站摘来 ,矿石收音机论坛

大环天线矿石机

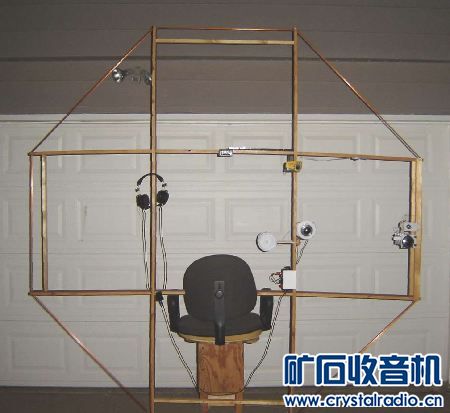

在这里可以看到他的大小——摆放在一张座椅上的矿石机

大环天线矿石机

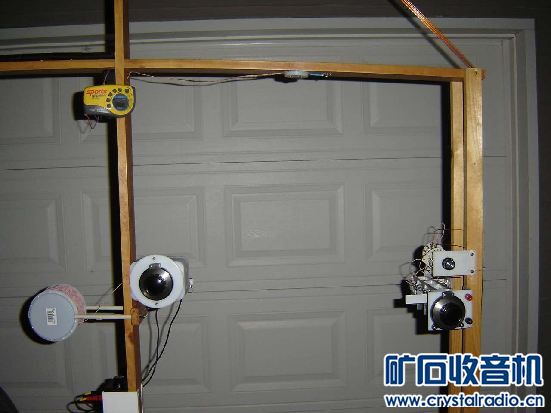

矿石机的中心部分。可以看到右手侧的主回路的串并联开关

大环天线矿石机

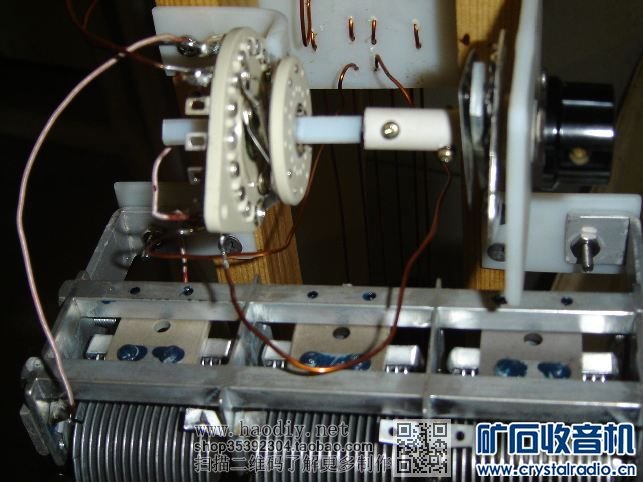

更详细的结构

大环天线矿石机

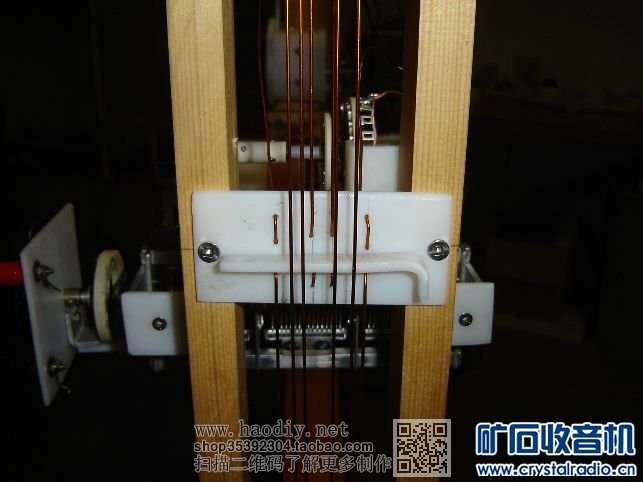

天线线圈的两端固定的细节。边缘的一块苯乙烯塑料板,是用来维持线分离

大环天线矿石机

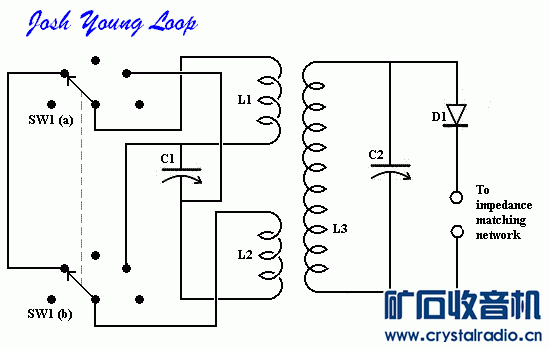

大环L1三圈、L2三圈、C1和C2是15-400P的可变电容器。L3使用多股绞合线作成花篮线圈。二极管使用1N770P10。大环线圈使用1.2mm直径漆包线,匝间6mm。线圈拉紧,限制震动,避免发生频率变化和其他不希望出现的结果。为了保持线圈的高Q值,圈内及附近的紧固件应使用非磁性低损耗材料。
这台使用八角形高Q值大环天线的矿石机,不依赖外接天地线,有很好的接收能力,登录过85个电台,夜晚可收到1400英里的信号。这个大环天线可以延伸到电台侧向、低噪声信号源等应用。使用木料作成八角形,是为了轻便易制作。

大环天线矿石机

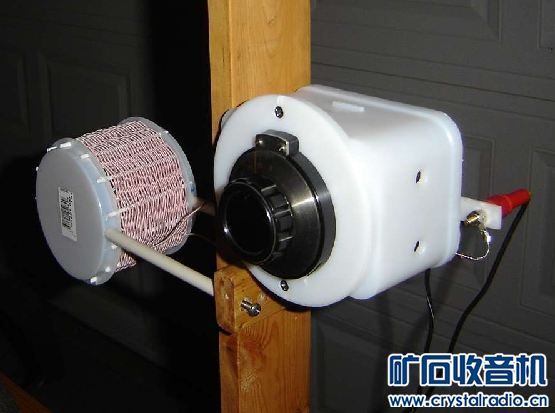

花篮线圈和可变电容及二极管组件

大环天线矿石机

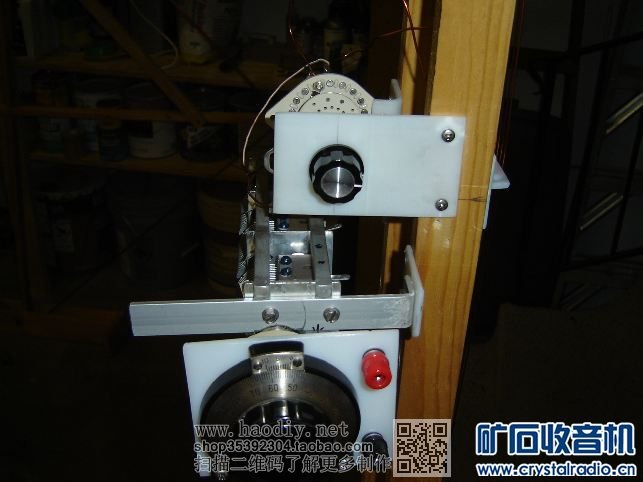

主回路正面

大环天线矿石机
主回路侧面

大环天线矿石机

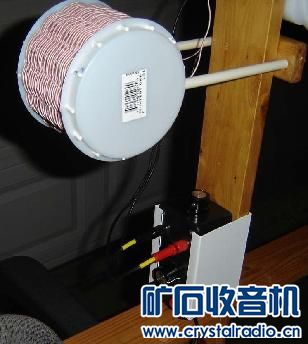

花篮线圈的夹持图

按:
1、大环天线线圈使用1.2mm直径漆包线,而不使用多股绞合线,可以有效降低成本。
2、矿石收音机的天线(包括磁性天线和调谐大环等),是摄取能量最关键也是唯一的部分。
3、当其他零件潜力挖掘的近乎到了极限的时候,只有在天线或大环上采取措施,才是最有效的。
4、当然,使用高效的检波器,使用高灵敏度的扬声器,以及采取其他有助能量发挥的各种措施,也是可以有限提高接收效果的。
