自制可调距激光发射头【转译】

时间:2017-10-29 20:25来源:未知 作者:admin 点击:
我们大家都知道制作激光发射设备最困难的部分是发射的激光难以聚集到一起,因此作者写了这篇文章教我们如何自己制作可调距的激光发射头。 作者想要达到的目标是:使它很容易能够调节焦距;让它与其他部分良好的结合;使其美观耐用。 好了,让我们看一下作者
自制可调距激光发射头【转译】
我们大家都知道制作激光发射设备最困难的部分是发射的激光难以聚集到一起,因此作者写了这篇文章教我们如何自己制作可调距的激光发射头。
作者想要达到的目标是:使它很容易能够调节焦距;让它与其他部分良好的结合;使其美观耐用。
好了,让我们看一下作者制作过程吧。

主要材料

坏的6V马达1个 不超过300mW的激光发射头
光学镜头 1cm圆珠笔弹簧3个
5mm的垫圈 长的螺栓3个
热熔胶

所需工具

剪刀 切割机
热胶枪

制作步骤

  • 第1步:

    自制可调距激光发射头【转译】

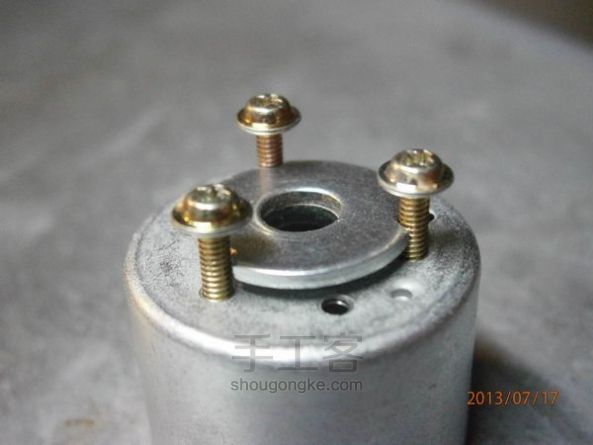

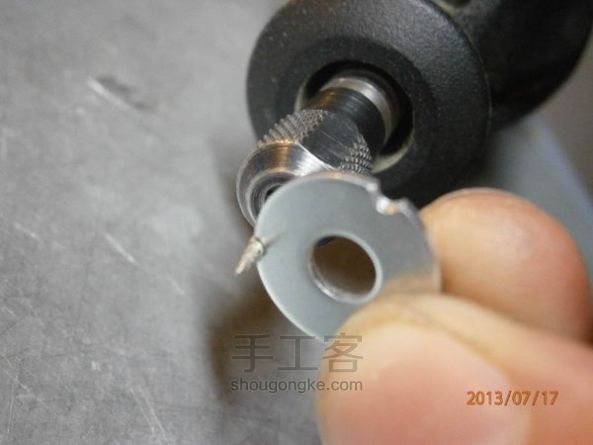

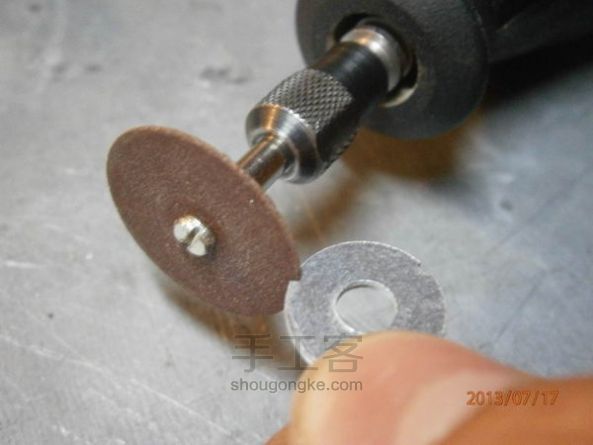

    把马达拆了只剩金属外壳,在垫片上切割三个等距的凹槽使螺栓刚好能通过

  • 第2步:

    自制可调距激光发射头【转译】



  • 第3步:

    自制可调距激光发射头【转译】

    效果如图

  • 第4步:

    自制可调距激光发射头【转译】

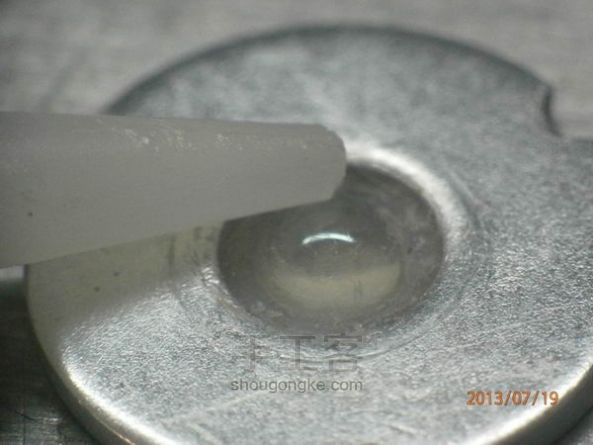

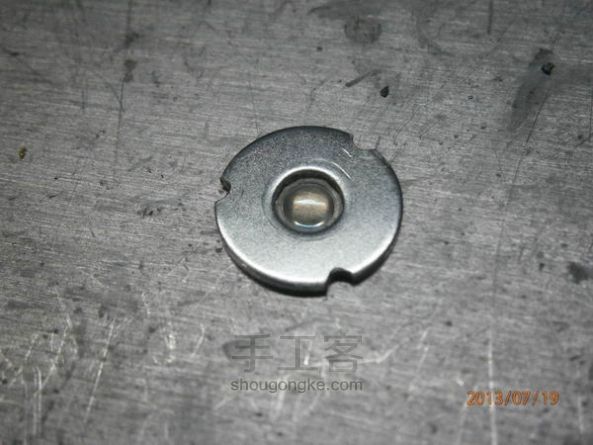

    粘贴镜头在垫片孔中央上。特别注意:不要使胶水滴落在透镜上面或者划伤透镜,那样会扰乱光束无法聚集一点

  • 第5步:

    自制可调距激光发射头【转译】

    效果如图

  • 第6步:

    自制可调距激光发射头【转译】

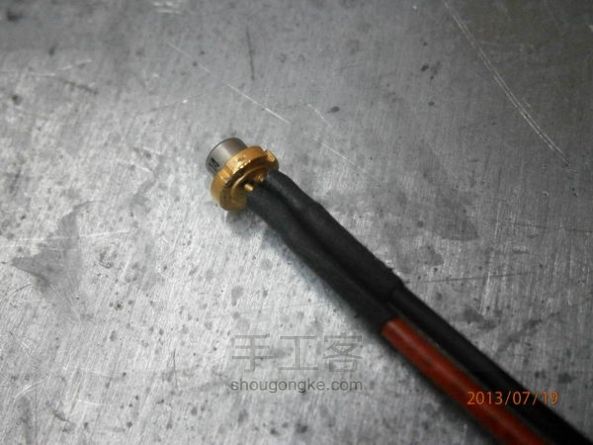

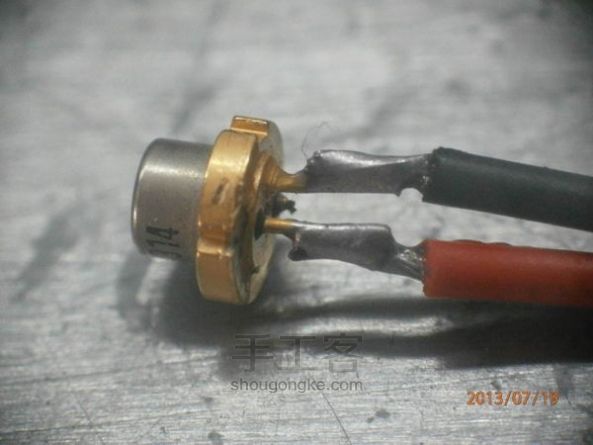

    焊接激光头并用热缩管包好

  • 第7步:

    自制可调距激光发射头【转译】

    效果如图

  • 第8步:

    自制可调距激光发射头【转译】

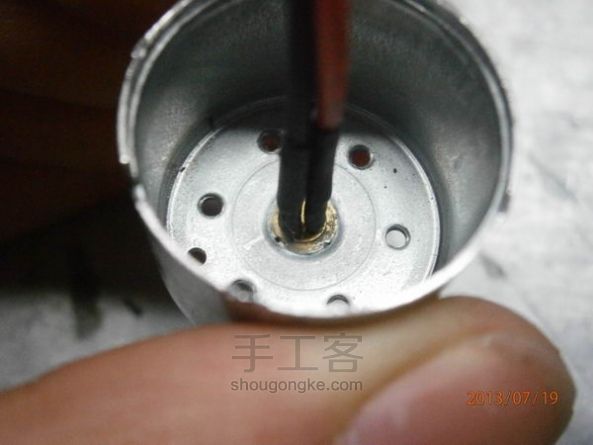

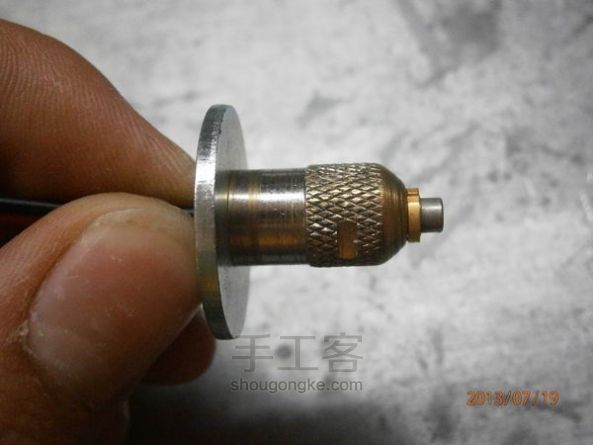

    套上发射头使之能够塞入马达孔洞之中

  • 第9步:

    自制可调距激光发射头【转译】



  • 第10步:

    自制可调距激光发射头【转译】

    效果如图

  • 第11步:

    自制可调距激光发射头【转译】

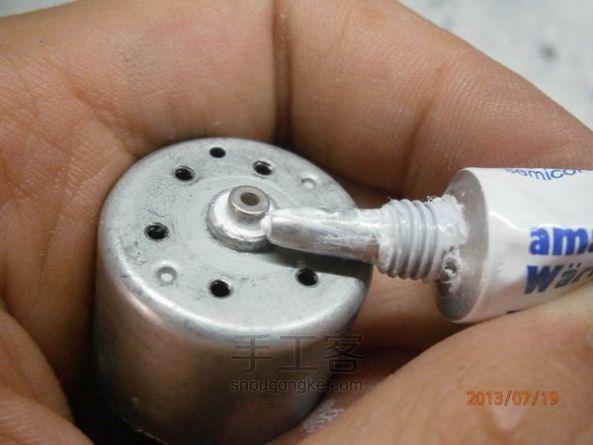

    最好涂抹些导热硅脂散热

  • 第12步:

    自制可调距激光发射头【转译】

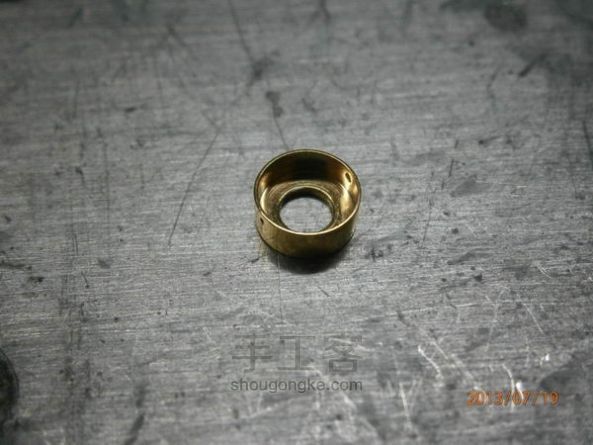

    为了美观我加了一个适合马达孔的铜圈

  • 第13步:

    自制可调距激光发射头【转译】

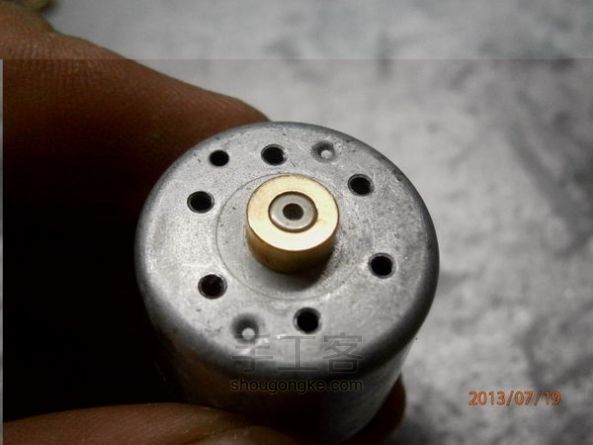

    效果如图

  • 第14步:

    自制可调距激光发射头【转译】

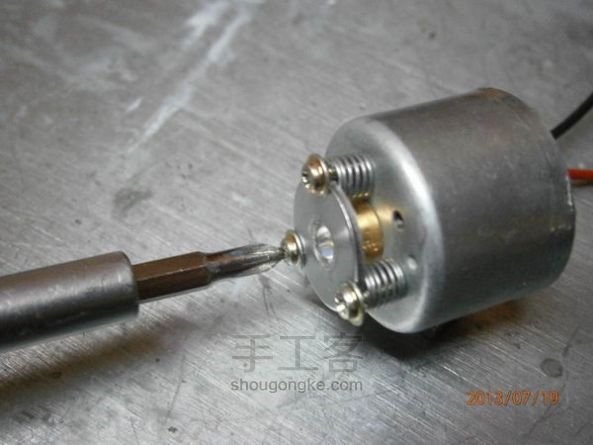

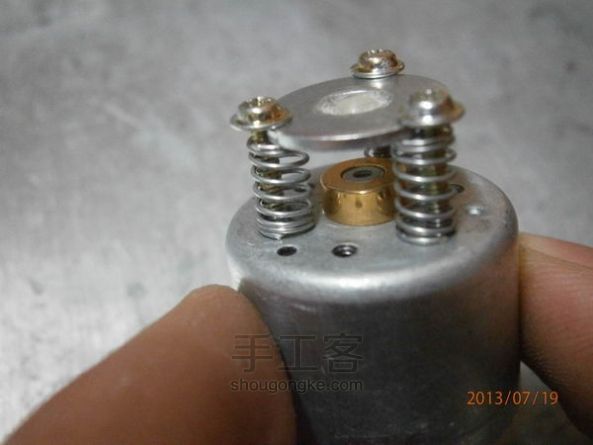

    装上螺栓和弹簧,并使用螺丝刀调节焦距

  • 第15步:

    自制可调距激光发射头【转译】



  • 第16步:

    自制可调距激光发射头【转译】

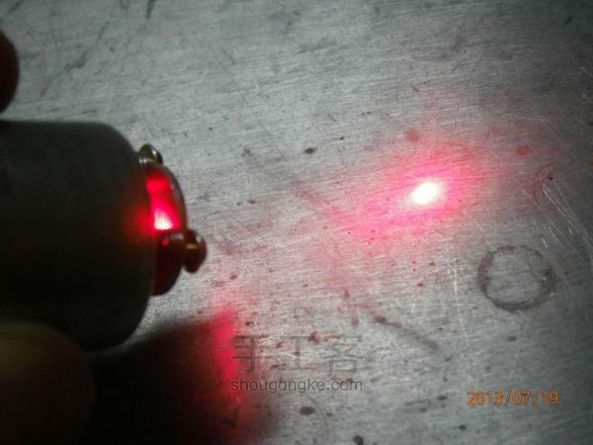

    最后通电完成效果

  • 第17步:

    自制可调距激光发射头【转译】
