[原创]LM338K可调电源DIY

时间:2017-07-27 16:52来源:数码之家 作者:mpv123 点击:
DIY 没有可调电源非常不方便准备自己做一个。LM317只有1A的电流太小不太适合,在网上搜索了一下发现LM338K最大有5A输出电流,输入35V输出从1.2V-32V电压连续可调,基本可以满足DIY的要求。要想输出电压从0V开始在输出端串联2只5A以上的二极管就可。 LM338原理
DIY 没有可调电源非常不方便准备自己做一个。
LM317只有1A的电流太小不太适合,在网上搜索了一下发现LM338K最大有5A输出电流,
输入35V输出从1.2V-32V电压连续可调,基本可以满足DIY的要求。要想输出电压从0V开
始在输出端串联2只5A以上的二极管就可。

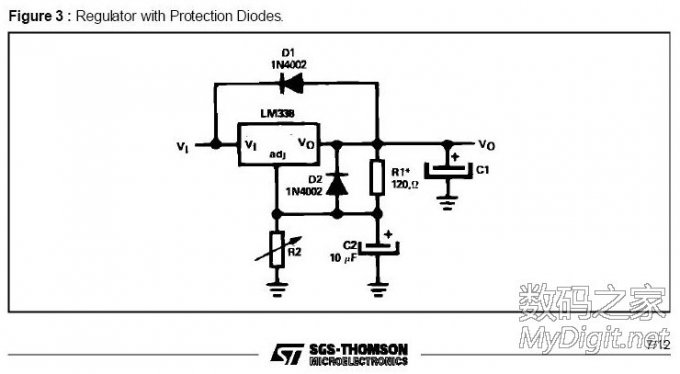

LM338原理图
[原创]LM338K可调电源DIY

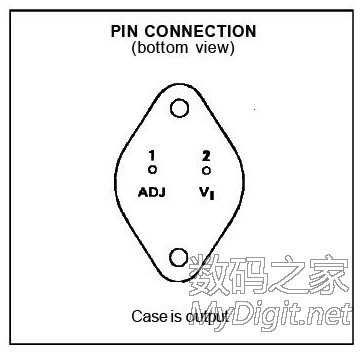

LM338引脚图
[原创]LM338K可调电源DIY

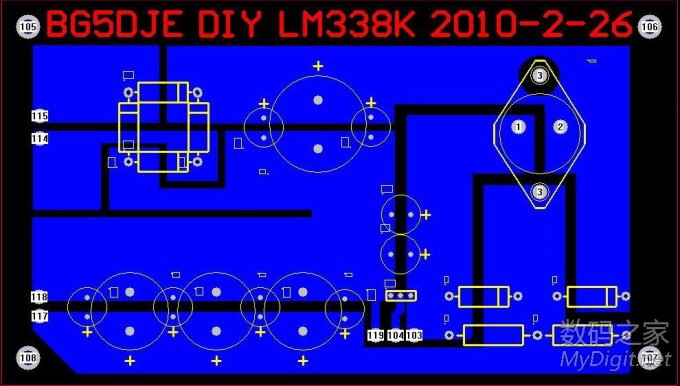

我设计的PCB
[原创]LM338K可调电源DIY

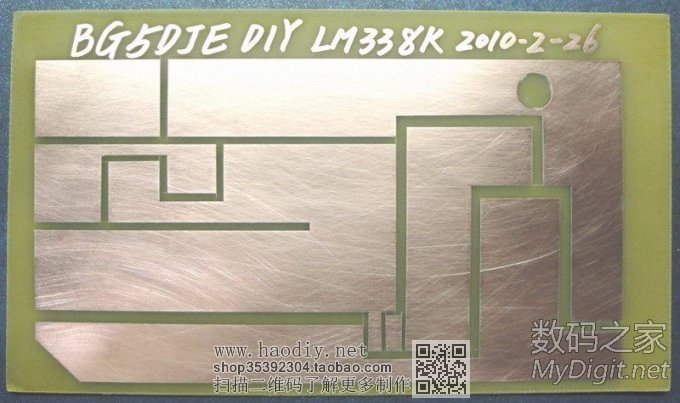

我做的线路板,用透明胶带贴上,再用刀刻,文字是用记号笔写好后与线路板一同用三氯化铁腐蚀腐蚀,效果如何。
[原创]LM338K可调电源DIY

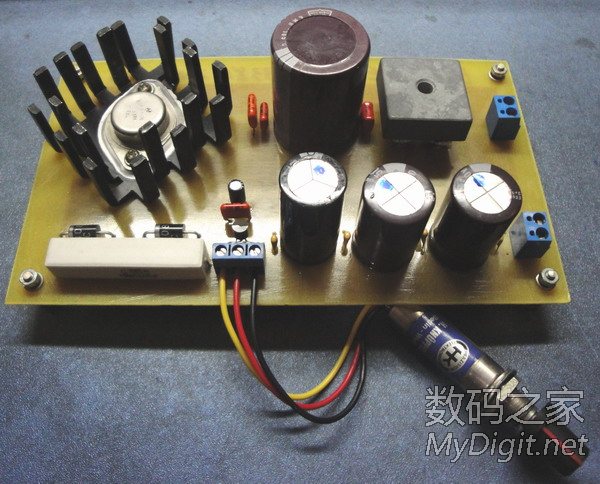

可调电源做好的样子-1
[原创]LM338K可调电源DIY

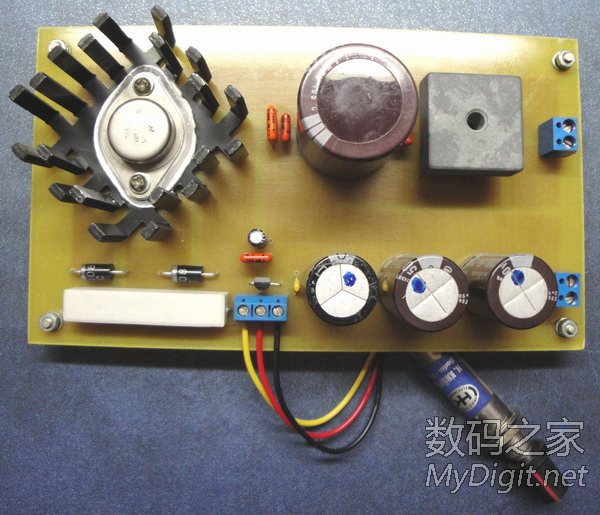

可调电源做好的样子-2
[原创]LM338K可调电源DIY


由于电路比较简单一次安装调试成功。LM338K是新件其它90%是折机件。为了充分利用手上的折机件,所以线路板做的比较大。
