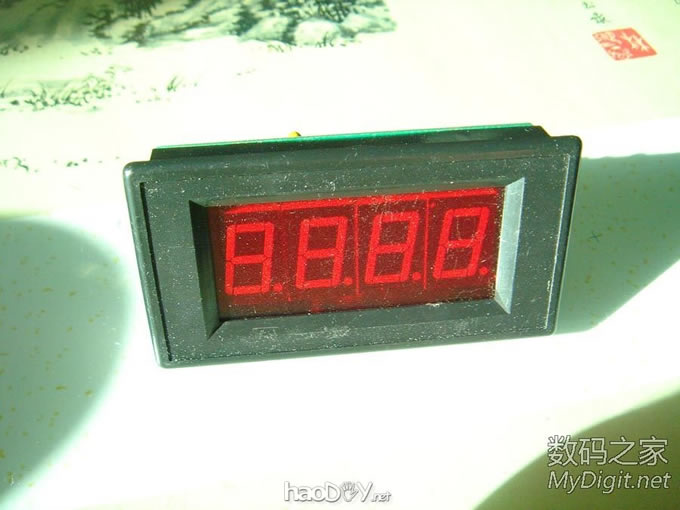

事情的起因是这样的，我一个哥们改装自己的电动车，于是从X宝买了几个5135型三位半数显电压表和电流表 买回来后，发现其中一个表头似乎不太准，总是和其他表头显示有出入，于是这家伙找商家交涉 后来商家又赔了他一个表头，这个不太准的表头他就送给我了 就是这样的表头，很常见，价钱很便宜，5135型三位半数显表头 量程直流-200V——+200V 基本都是采用ICL7107的方案，现在也有采用单片机的

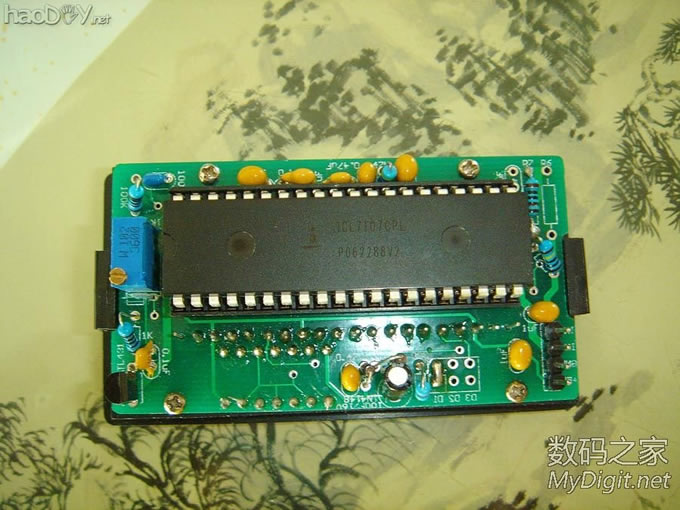

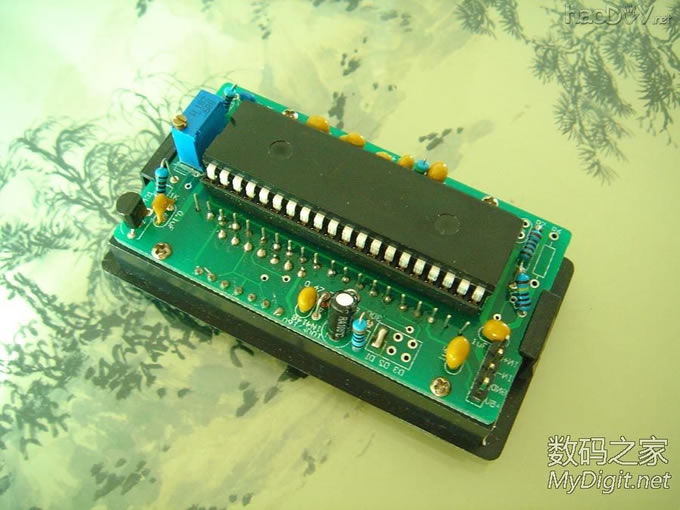

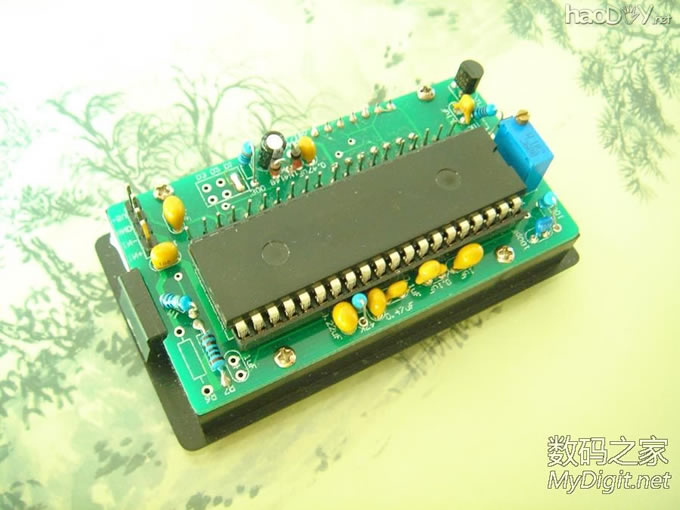

背面，最大的芯片是ICL7107，这表头还不错，用的是INTERSIL的芯片 不过是不是原装不好说，看起来有些粗糙

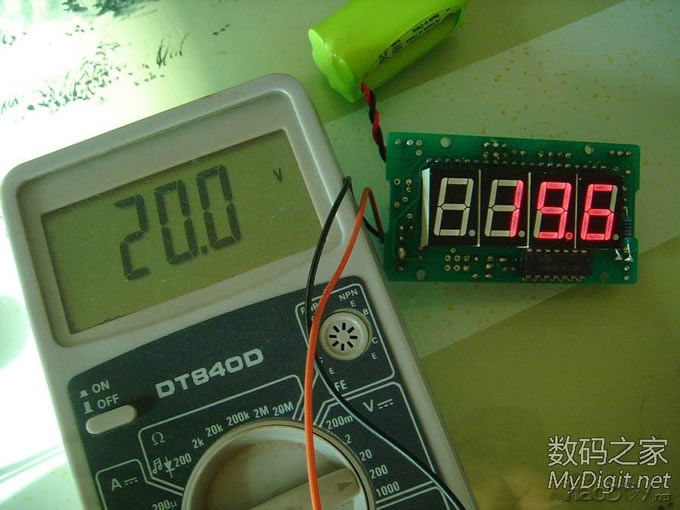

既然说不准，那就测试一下吧，用我的DT-840和它对比一下 这块DT-840虽然年纪比较大，但是经过我精心打磨，性能还是有保障的 输入20V，显示19.6V

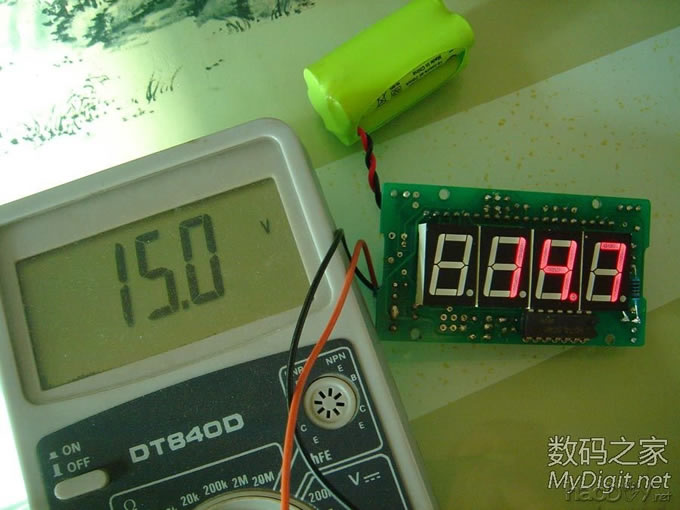

输入15V，显示14.7V

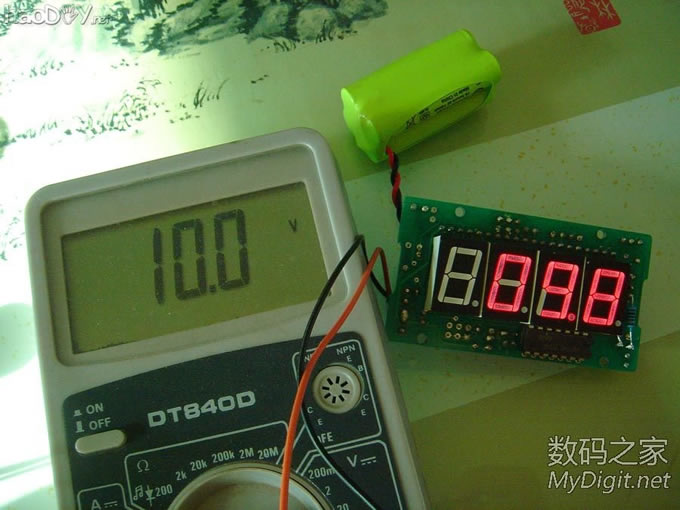

输入10V，显示9.8V

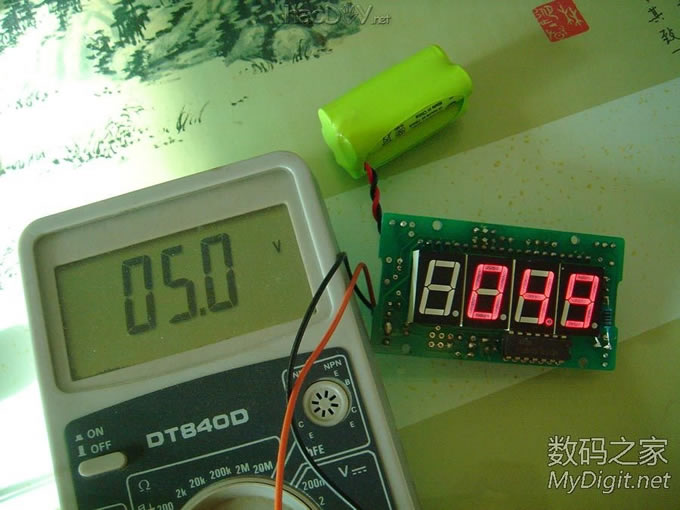

输入5V，显示4.9V

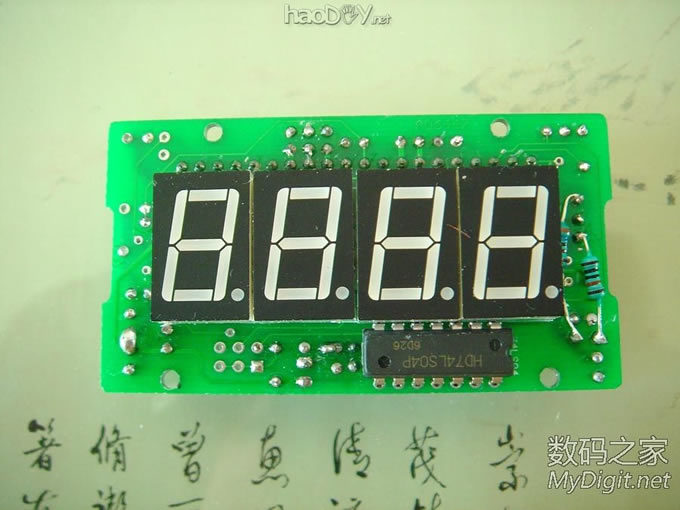

误差确实有点大，不过经过仔细检查，可以发现规律，误差随电压升高逐渐增大 这应该是基准没调好或者分压电阻阻值变化所致 把线路板拆下来 先看见两只不合常规安装的电阻 一个反面安装的7404是6反相器，用来提供负电源的

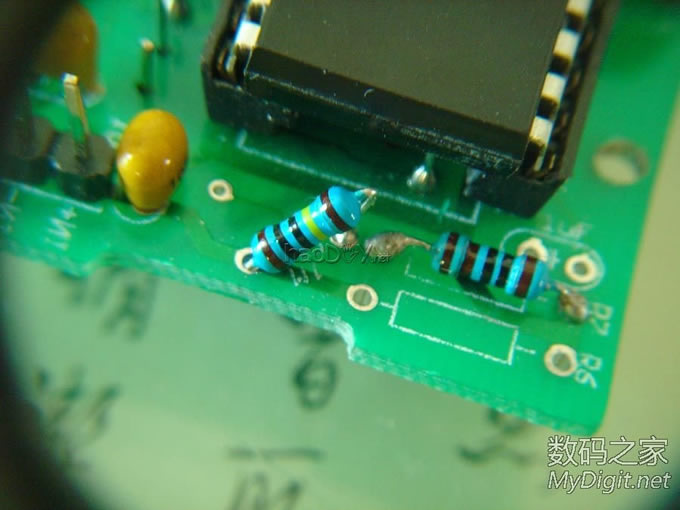

这个表核心是ICL7107组成的满度200mV的数字表头 通过1000：1的分压电阻扩展量程为200V 这是分压电阻，这里不得不让人吐槽了： 分压电阻为一只1M的电阻和一只1K的电阻串联构成 这两只电阻仅仅使用了普通色环电阻，看色环应该是1%的 阻值也不对，想获得1000：1的分压比，应该是999K和1K 1M和1K怎能获得1000：1的分压比呢 而且这个关键部位的元件没有采用精密电阻 还有，这个量程200V的表头，用1M 0.25W的电阻分压，就不怕电阻击穿吗？？？

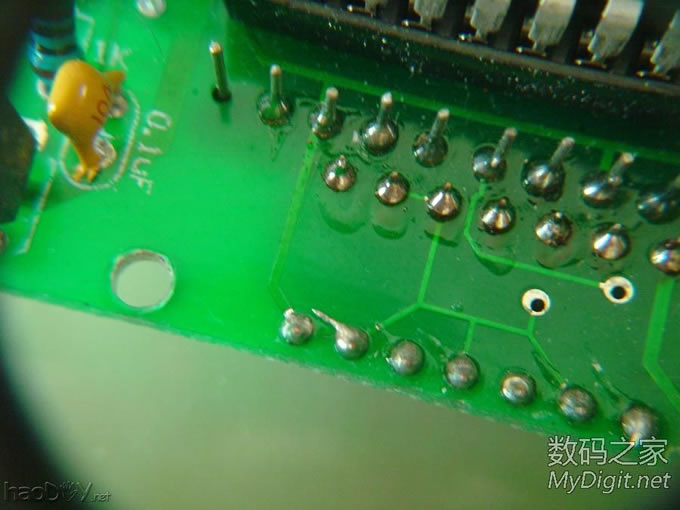

再看看这焊点，毛刺很危险啊
下面才是重头戏，ICL71XX这类ADC在使用中有几个关键的外围元件
继续阅读请打赏23M币，鼓励作者原创更多精彩文章，已有19人打赏支持 打赏
按这次改造的成本： 积分电容、基准电容、自动调零电容：0.2×3=0.6元 分压电阻：0.5（10K）+1（90K）+1（900K）=2.5元 以上共计3.1元 按照写PAPER的规矩，最后是参考资料 全是自己的，希望对大家有所帮助 自制三位半数字电压表：http://bbs.mydigit.cn/read.php?tid=533431 DT-840万用表的打磨：http://bbs.mydigit.cn/read.php?tid=617791 DT-840万用表提高精度：http://bbs.mydigit.cn/read.php?tid=635931 DT-840万用表考核：http://bbs.mydigit.cn/read.php?tid=872910 ICL7135的积分电容：http://bbs.mydigit.cn/read.php?tid=1368622 AD584电压基准：http://bbs.mydigit.cn/read.php?tid=950325 (责任编辑：admin) |
