小改D78F9189方案收音头,切断主电源后,仍能保证时间同步和频道

时间:2017-06-08 22:07来源:数码之家 作者:青岛数码港 点击:
小改从 @ateman3145收到的收音头,切断主电源后,仍能保证时间同步和频道信息研究了一下记忆这些信息的就是靠这个单片机完成的,掉电时会清除之前设置的时间和频道参数,让单片机一直处于工作的状态,也就是下图单片机的相关信息,各位买了坛友请参照一下片子
小改从 @ateman3145 收到的收音头,切断主电源后,仍能保证时间同步和频道信息

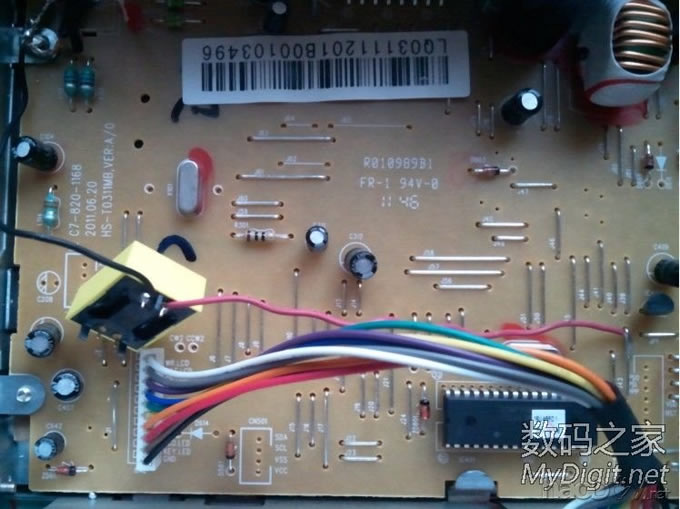

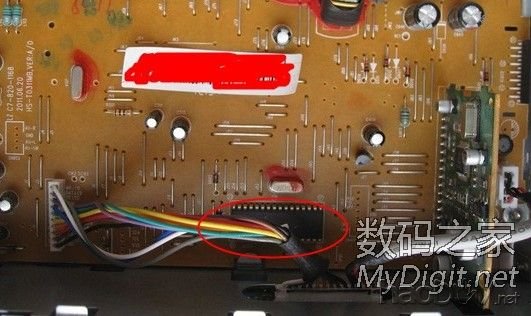

研究了一下记忆这些信息的就是靠这个单片机完成的,掉电时会清除之前设置的时间和频道参数,让单片机一直处于工作的状态,也就是下图
小改D78F9189方案收音头,切断主电源后,仍能保证时间同步和频道


小改D78F9189方案收音头,切断主电源后,仍能保证时间同步和频道

单片机的相关信息,各位买了坛友请参照一下
片子上的刻印是 D78F9189 确切的说是 μPD78F9189/9188CT,是日本的NEC出的8位单片机,μPD78F9189CT 32-针 塑料小型DIP封装(管脚距400 mil) ,
小改D78F9189方案收音头,切断主电源后,仍能保证时间同步和频道

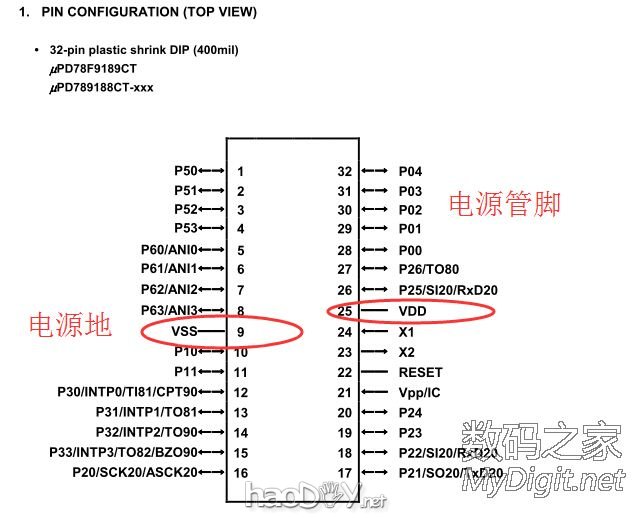

管脚定义
小改D78F9189方案收音头,切断主电源后,仍能保证时间同步和频道

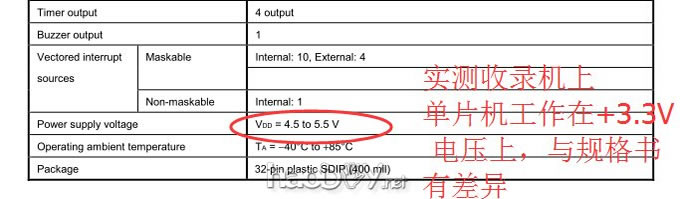

工作电压要求

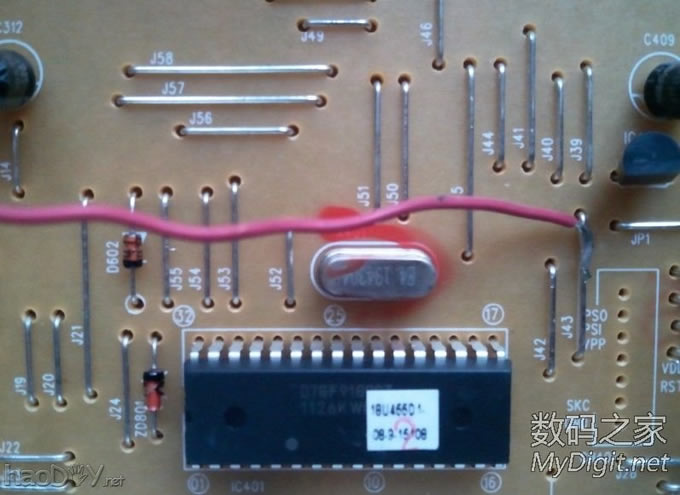

实测25-Pin与板子上芯片右侧的跳线J43是相连的,也就是说,连接一个电压在3.0-3.6V之间的一个电池就能让单片机一直工作,连上一个电池就可以了,我找了一个 内存条子上的那种锂电池Cell,但是这个东西的电压不太稳定,之后重新找到了一个18650(端电压3.7V)接上之后可以正常工作6小时信息没有失效,参照图片
小改D78F9189方案收音头,切断主电源后,仍能保证时间同步和频道


小改D78F9189方案收音头,切断主电源后,仍能保证时间同步和频道



红色的电源线接在J43上,黑色的电源地接在铁皮外壳上就搞定了。现在就不用愁着每次开机看不到时间和重新设定频道了
