更新增加串口协议 黑武士DC-DC用高精度数控控制器 第一批加工中

时间:2017-06-09 21:29来源:数码之家 作者:v-mosfet 点击:
13年年底的黑武士升级改造成后来的三个PH2.0接口的样子,那次改造除了增加独立LED接口并迎合改装客户需求外,还有一个重要原因是为了后期的数控改装统一接口! 当然本来说数控控制器是14年中旬应当做的设计,但是因为14年扩充空间后有很多事情解决,也就一拖
13年年底的黑武士升级改造成后来的三个PH2.0接口的样子,那次改造除了增加独立LED接口并迎合改装客户需求外,还有一个重要原因是为了后期的数控改装统一接口!


当然本来说数控控制器是14年中旬应当做的设计,但是因为14年扩充空间后有很多事情解决,也就一拖再拖后来不了了之了……之前给几个买家说过数控控制器的事情,结果等了这么久都没个成品,在这说个对不起了,嘿嘿!

14年底基本正轨了,就把数控控制器事情提上设计计划,控制器的设计共经历了三次大的改版,目前成品第一版PCB已经下单,无意外的话将在本月完成并可以出售,出售均会是焊接好并通过测试的成品板,本着对产品负责的原则加上坛友们水平参差不齐的情况,不出散件!!!!

使用数控控制之后,你不再需要使用电位器,也不用担心电位器损坏或者接触不良导致的电流电压失控情况,并且解决以往板子由于器件损耗情况导致的电流不达问题,比如7.5A板子使用电位器控制最高只可以到7.2-7.3A,而当使用数控控制器以后将能达到7.500A。

言归正传,大家更想知道以下内容(设计功能和参数):
显示:1602液晶(我编程水平一般,没精力搞花哨的显示)
1.支持0-30V      0-3A,0-5A以及0-7.5A版本(校准时候选择版本)。
2.控制分辨力0.01V   0.001A并在不用昂贵器件前提下尽可能提高精度。
3.采用可按压的旋转编码器设定电压电流,配合按键操作开关输出等功能。
4.具有10组参数存储以及快速调用功能(且操作简单)。
5.多音调蜂鸣器提醒(在不同状态时候除了控制声音长短之外还具备多个频率的音调,摒弃传统单音)。
6.电路崩溃硬件保护(这个很重要,在不工作、启停过程以及单片机崩溃时候硬件电路能够确保输出成0不会失控)。
7.电压电流变化缓升控制。
8.断电记忆功能。
7.串口通信功能设计,带有扩展隔离控制驱动功能(比如扩展隔离的485工业通信),公开协议支持多机从模式按照地址控制和监视。

保证精度的设计付出:
1.模拟部分采用了3片OP07高精度运放,两片负责基准处理,一片负责电流检测放大,板载加强型电荷泵提供运放所需负电压。
2.整版直接采用基准等级TL431控制线性主电源(同时当基准),隔热设计,TL431选用高性能直插铜脚进口品。
3.基准输出端最低可以输出负电压(-5mV左右),这样能保证精确地校准控制电压电流0点。
4.电流电压回读采用16位AD芯片TM7705,双重校准设计。

失控测试:在大量各种状态测试后,目前的第一版控制器只有在一个点会发生轻微失控,即在黑武士(7.5A版本)仍然供电且控制器处于关闭输出或者设置输出0时,先行切断控制器电源后会出现一个短时间的恒压峰值约0.6V,短路测试电流峰值低于200mA,前后持续时间约0.5秒的输出失控点,该失控点输出参数不会出现任何影响(0.6V电压LED都没反应),所以不再做严格讨论。如果你很纠结这个,只需要保证控制器在总电源切断后工作时间比黑武士长就可以。以后我还会推出隔离自供电DCDC,直接从黑武士输入上面获取电源后隔离变化给控制器用,也可以彻底解决这个小问题。

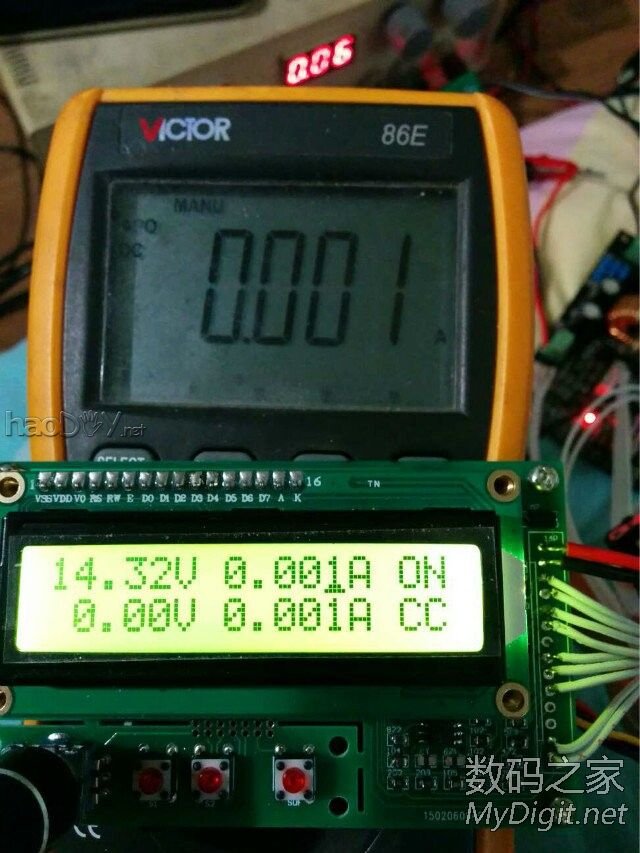

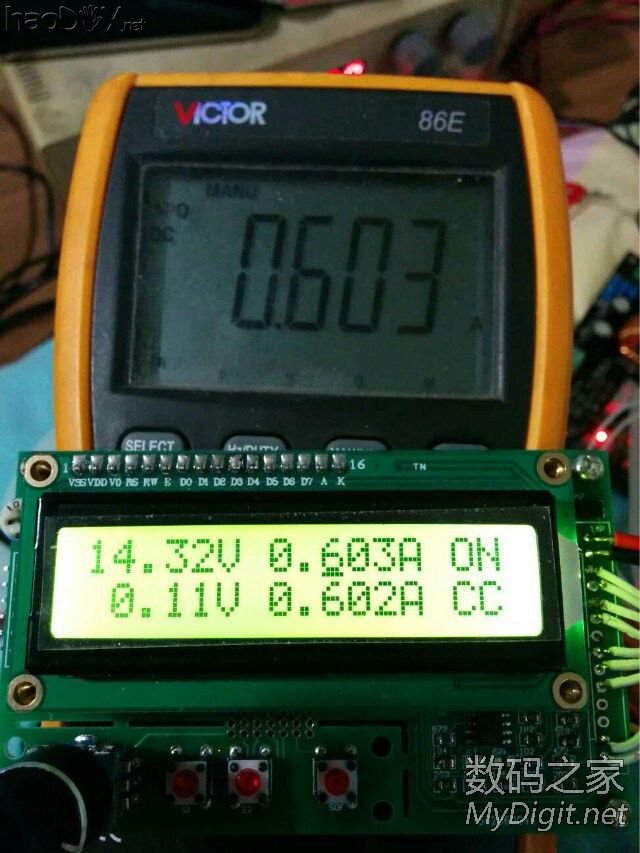

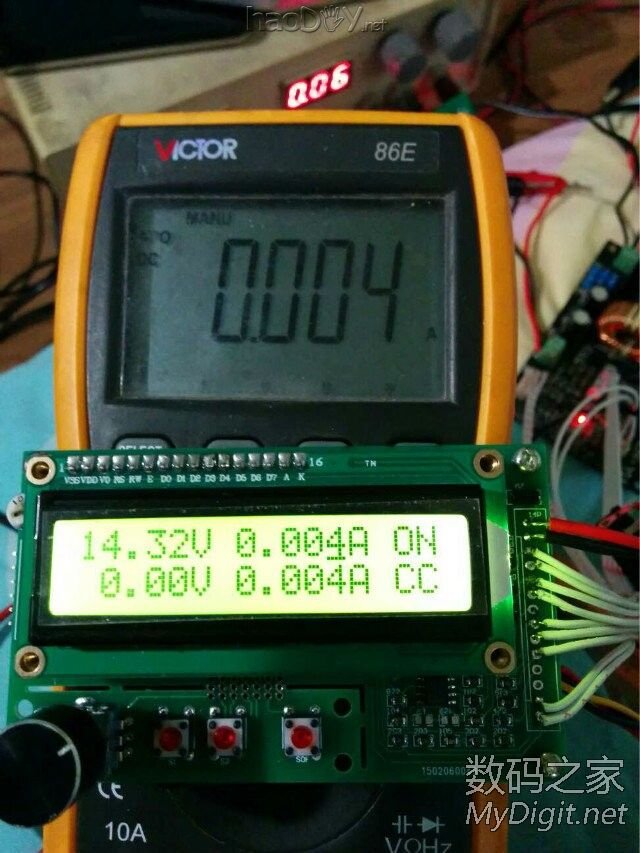

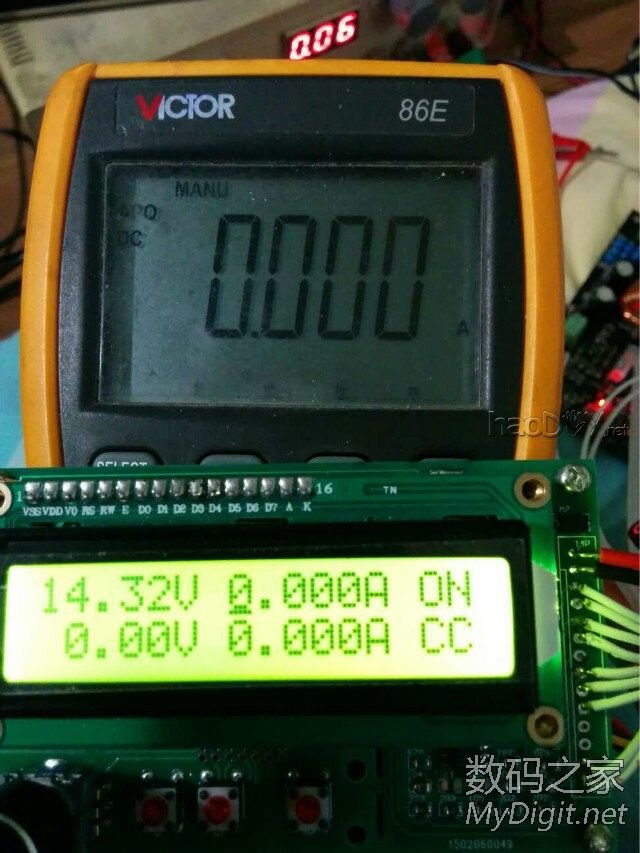

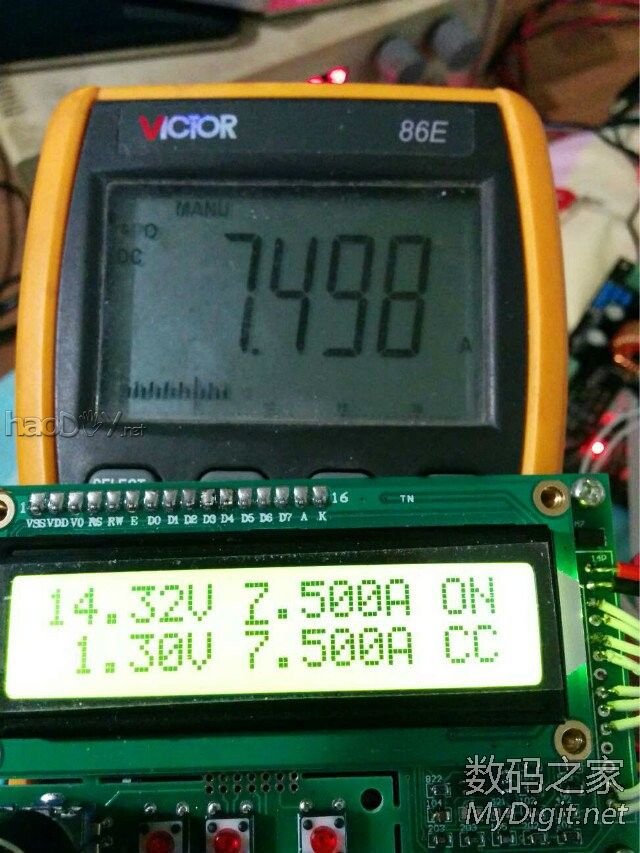

上一部分校准后的测试图,之前和86E对比的测试图,由于电压测试的图片误删除了,先看下电流的吧(液晶上行是设定值,下行是实际测量值,再对比86E的结果,这绝对不是造的数!!):
更新增加串口协议 黑武士DC-DC用高精度数控控制器 第一批加工中

更新增加串口协议 黑武士DC-DC用高精度数控控制器 第一批加工中

更新增加串口协议 黑武士DC-DC用高精度数控控制器 第一批加工中

更新增加串口协议 黑武士DC-DC用高精度数控控制器 第一批加工中

更新增加串口协议 黑武士DC-DC用高精度数控控制器 第一批加工中

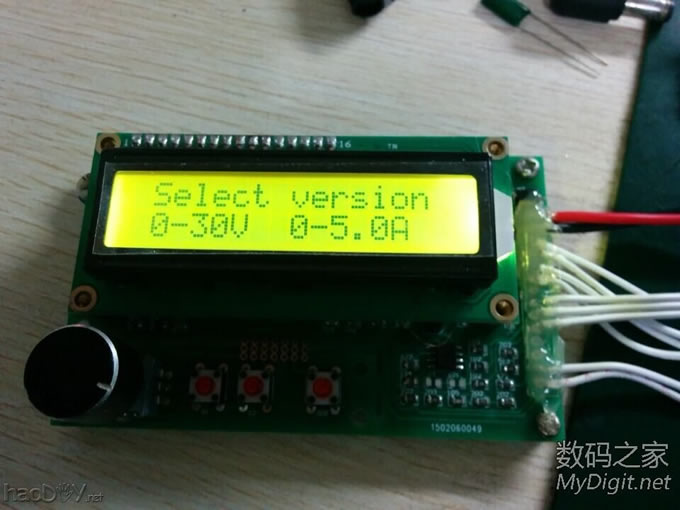

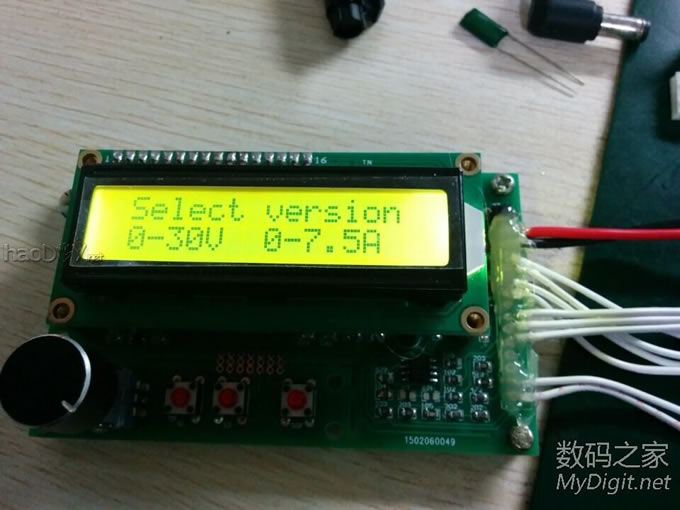

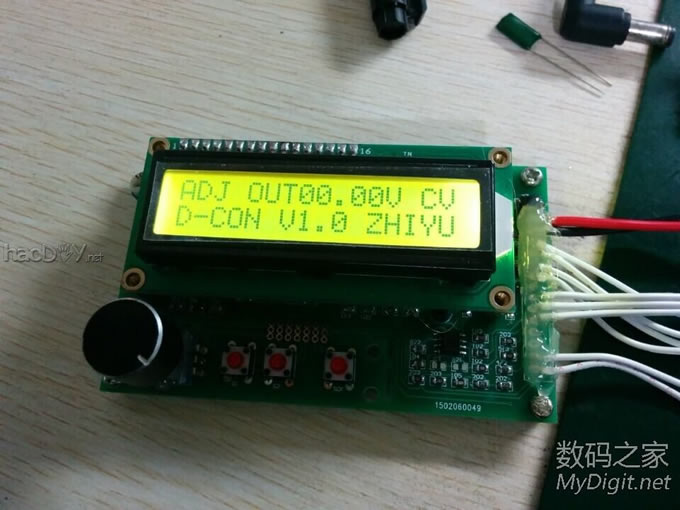

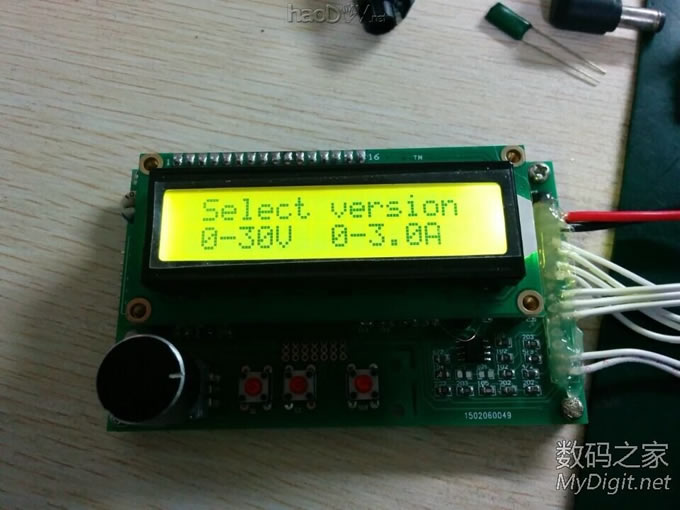

部分校准过程图:
更新增加串口协议 黑武士DC-DC用高精度数控控制器 第一批加工中



更新增加串口协议 黑武士DC-DC用高精度数控控制器 第一批加工中



更新增加串口协议 黑武士DC-DC用高精度数控控制器 第一批加工中


更新增加串口协议 黑武士DC-DC用高精度数控控制器 第一批加工中


更多的图将在批量板子到货后重做样板测试并拍摄发布,敬请期待

由于去年对部分买家的许诺没有如期完成,所以当控制器上架后,将会对之前购买了新版黑武士DCDC等配件的用户实行一比一特价优惠(即之前购买一块DCDC只可以享受一个控制器的特价优惠权利),具体优惠执行方式待到上架时确定,另外还会有搭配套餐优惠。

3月13日更新,完成串口协议以及控制器基础测试,第一批材料已备齐,即将开始SMT加工

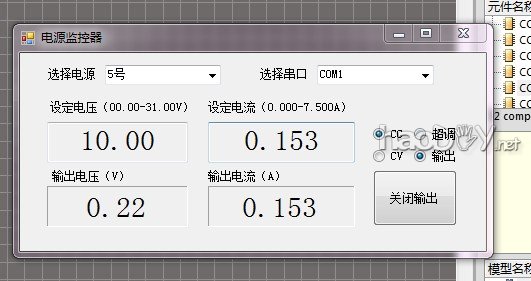

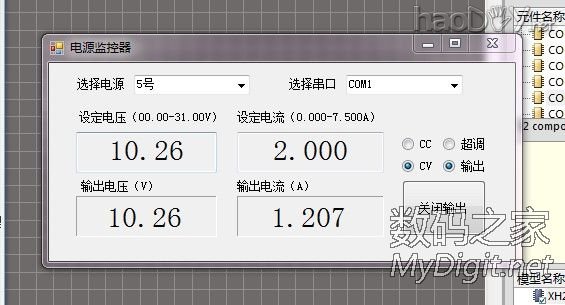

串口协议在成品板发布时候公开,一共两条精简协议,控制器有自己的地址,地址池一共有100个,也即是可以支持多个控制器一条线控制,可以转接使用单组线485方式,以下是朋友写的简单地测试上位机程序截图:
