【参赛】带温控的wifi插座

时间:2017-08-08 15:29来源:www.crystalradio.cn 作者:xpdzsj 点击:
【参赛】带温控的wifi插座 ,矿石收音机论坛
日前wifi插座貌似很火,那我也来凑份热闹。
      这款wifi芯片采用14年7月份上市的ESP8266作为主控,主要是价格便宜,性能适中。

  一, 主要功能简介
       在x宝搜了下,带温度控制的wifi插座(壁挂炉用),价格都要大几百,所以鄙人把这个功能集成进来了。
       这个功能很方便冬天控制取暖器,鱼缸灯,壁挂炉等设备。
  二, 使用说明简介
       使用带wifi的手机或带wifi无线网卡的电脑,
       1. 开启wifi功能,然后连接上ESPXXX的AP。
       2. 用浏览器登入192.168.4.1 即可开启wifi插座的web网页了。
          注意,不支持UC浏览器等需要第三方ip转发的浏览器。
       3. “控制界面”分手动控制与温度自动控制,两个按键。只能二者选一。
           温度控制范围0-100度,温度传感器感温超个设定温度3度,继电器停止工作。
           设定温度请在30秒内完成,因为30秒自动刷新1次网页。
       4. 本插座支持同时连接最多4台设备。
       5. 刷新浏览器请大于10秒1次,否则将导致芯片内存溢出重启,
          详情见:http://bbs.espressif.com/viewtopic.php?f=5&t=90
  三, 物料准备
       1.  必备的USB转TTL线1条,或R232转TTL(3.3V)1条。
          如果用USB转TTL线,还需要安装驱动软件。
       2.  ESP-12  esp8266的wifi模块1个。
       3.  5V1A过安规的电源1个或质量比较好的手机电源1个。
       4.  温度传感器用空调常用的电阻10K  B值3950  的负温型的RTC电阻
       5.  其他物料按照原理图准备。
  四, 相关软件
       相关软件体积大,直接给原厂网址连接,请自行下载
       其中 3. 原厂烧录软件,在本制作必需下载!
       其中1.2 两个软件只有开发SDK时才能用到。
       1. 原厂SDK :http://bbs.espressif.com/viewtopic.php?f=5&t=90
       2. 原厂虚拟机:http://bbs.espressif.com/viewtopic.php?f=5&t=2
       3. 原厂烧录软件:http://bbs.espressif.com/viewtopic.php?f=7&t=25


      后记。 由于现在本制作属于热门,其中的商业价值坛友们都懂,所以请坛友笔下留情,别再墨迹增加功能或改进功能的要求,有更高要求的请用原厂的SDK自己编程或PM私信给我。因为很多技术资料芯片原厂要签NDA保密协议,我也是个人没办法签NDA,只能公开贡献这么多了。

     (下面这段话如有违反版规,请版主删除) 如果有超过100人感兴趣本制作,准备开模制作带外壳,220V交流输入,可以连接家用路由器的,增加定时功能的插座。






补充内容 (2015-1-15 04:46):
bin文件请用5楼的烧录

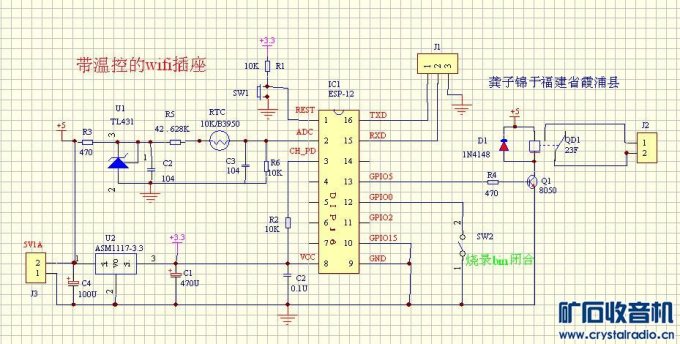

原理图

【参赛】带温控的wifi插座

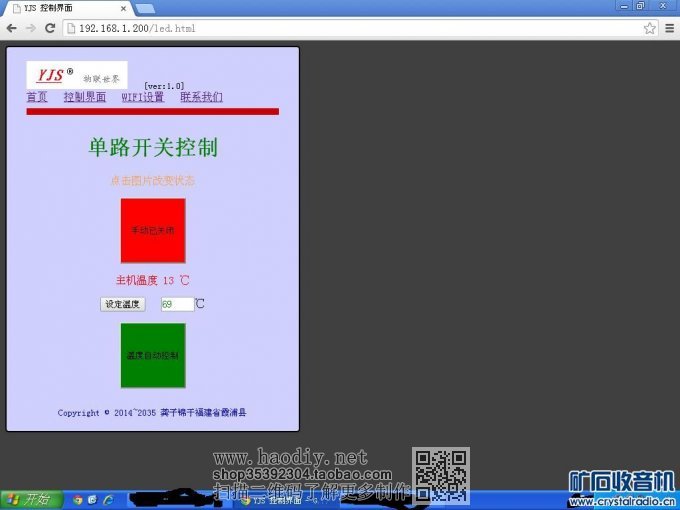

控制界面示意图

【参赛】带温控的wifi插座

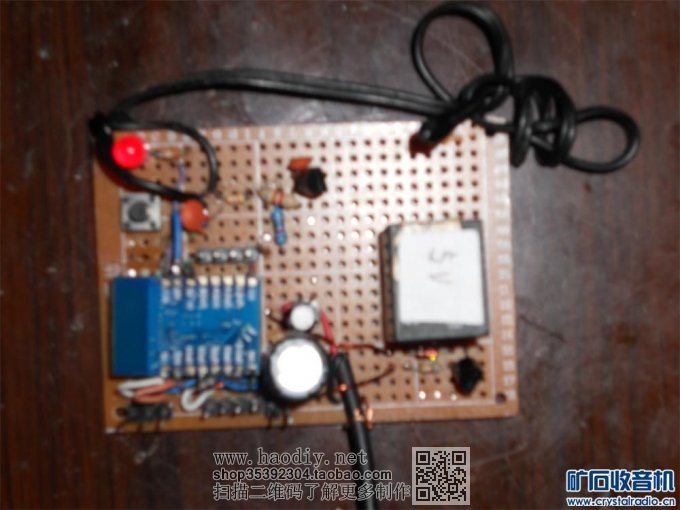

实物图

【参赛】带温控的wifi插座
