前段时间有次使用小型开关电源遇到放炮，把家里空开跳闸，拆开一看电源内部炸得一团漆黑，想到还有一堆从老黑那里败的电源适配器还是干紧DIY个保护插座吧。前人栽树后人乘凉，正好借鉴灯神@taoshptao前期做的自己也制作一个保护插座吧。主要利用了一个垃圾测试盒子，具体过程就不表了。

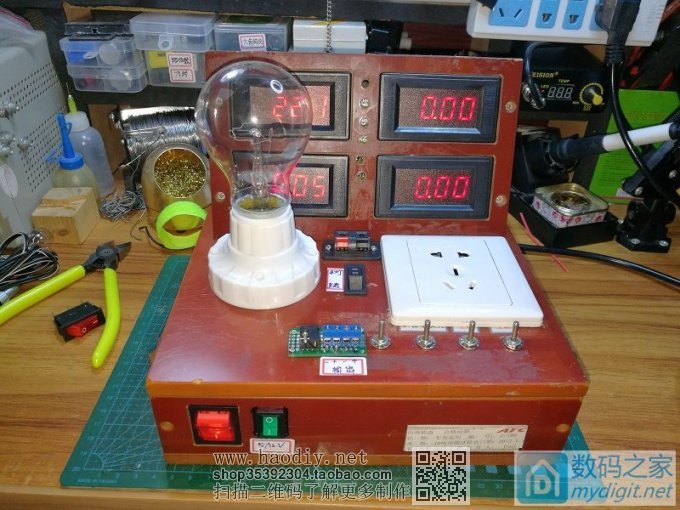

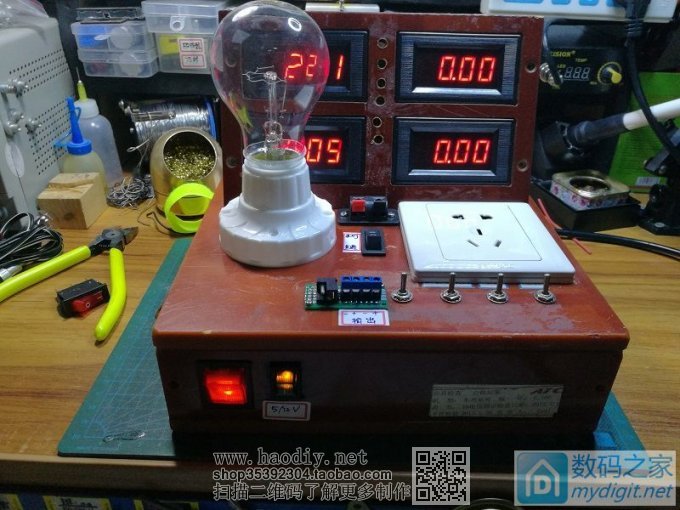

完成品正面：上侧板有电压表和电流表，原来的都是5V拆了根据需要重新买的（电压表AC500V和DC20V，电流表AC20A&DC20A）。上面板有100W白炽灯、5孔插座、AC220V输出快接端口、串直连转换开关、电源适配器输出插口等，另外4个纽子开关是原配的没用了，原来想改成水泥电阻负载的控制开关，用来测试5V电源的性能，做完后觉得没啥用又拆掉了水泥电阻。

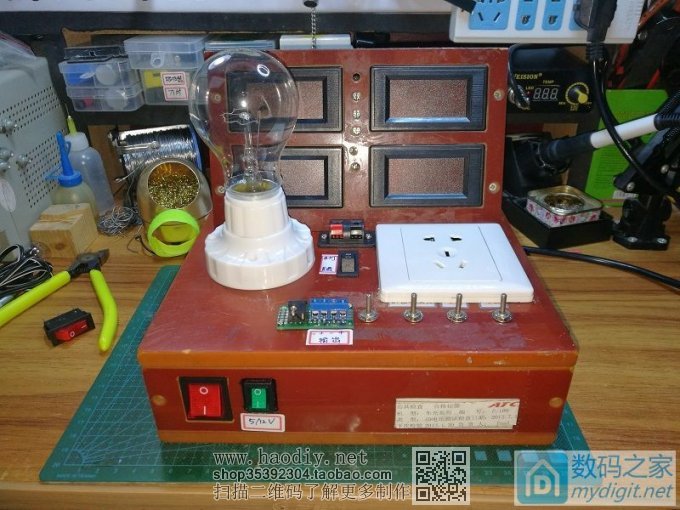

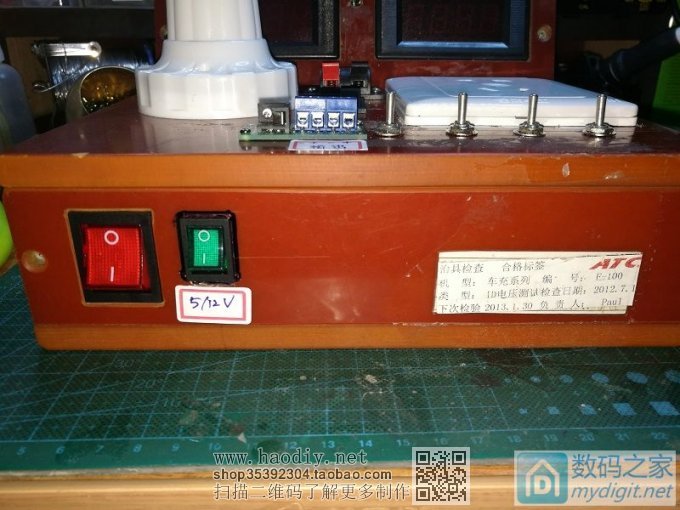

前面板是5V和12V输出控制开关，盒子内部安装了5V2A和12V5A的电源适配器作为常用输出；其实没啥大用，自己有可调电源，主要是盒子内部空着也有些浪费。右边的便签注明了这个盒子原来的功能，车充ID电压检测是什么鬼，功能早已经完蛋了，原来内部有2个5V2A电源一个好的我继续留用了，另外一个坏的还有2个烤糊的水泥电阻都拆掉了，其实只是利用了原来的盒子外壳，材料是电木的吗不懂很厚实很结实。

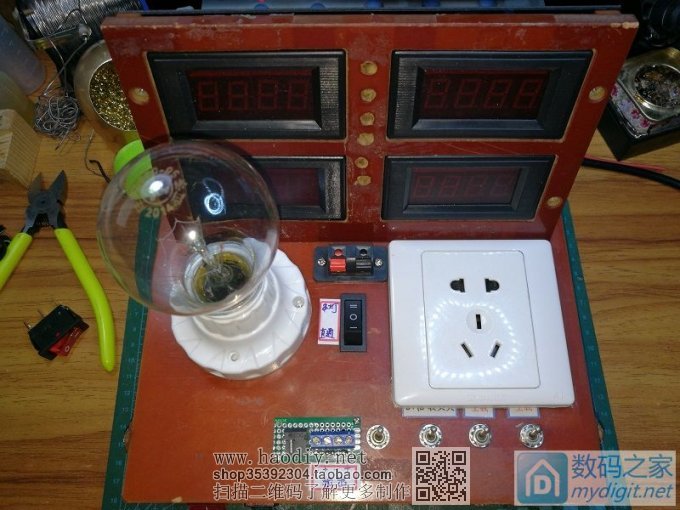

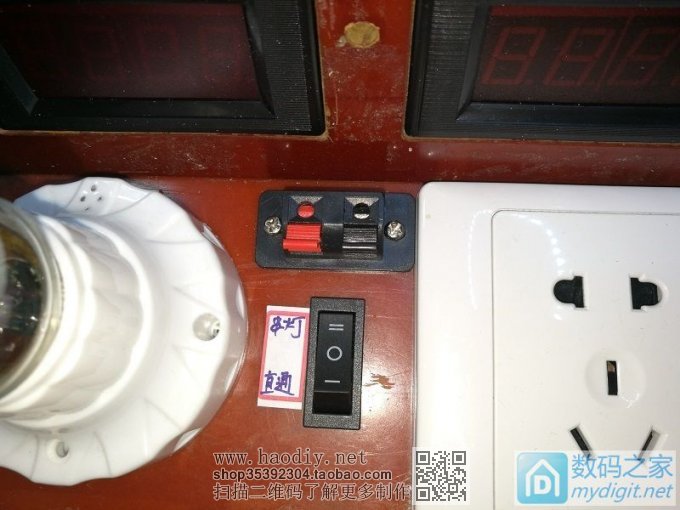

上部视角，串灯和直通做了标识免得用错出麻烦

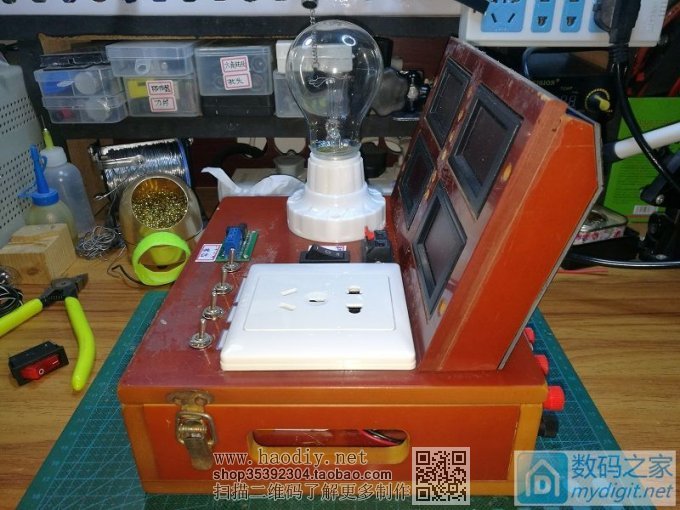

侧面看看吧

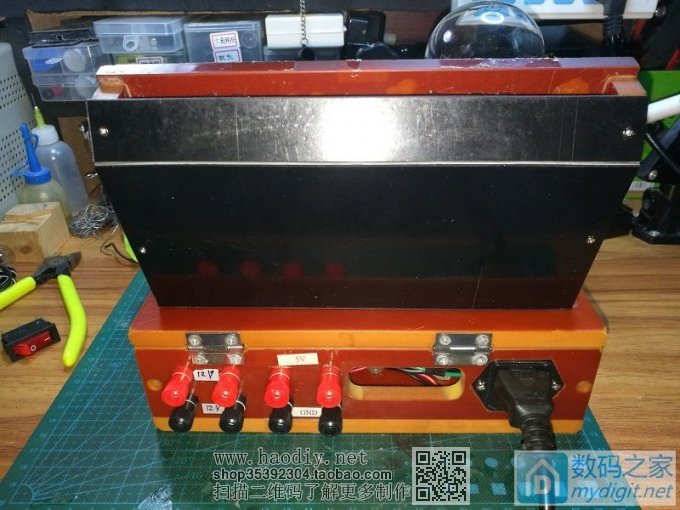

后部有4组输出端子是原配的，原来都是5V的，现在改成1组5V1组12V另外2组先空着了；黑色ABS罩板是自己加上的，原来是裸着的对仪表很危险。

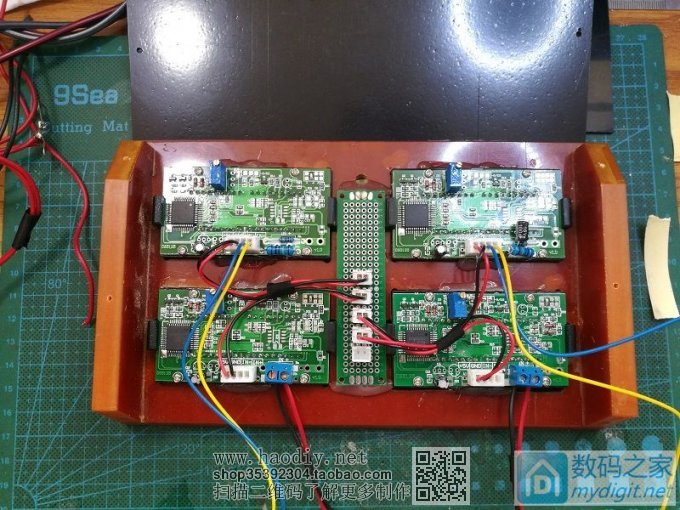

4个数显表是需要5V电源额外供电的，中间加了插接插座统一布局

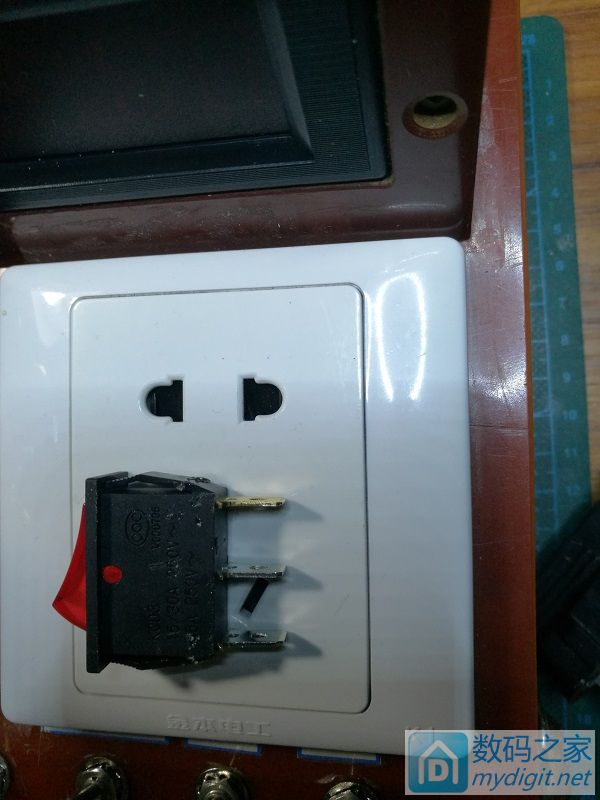

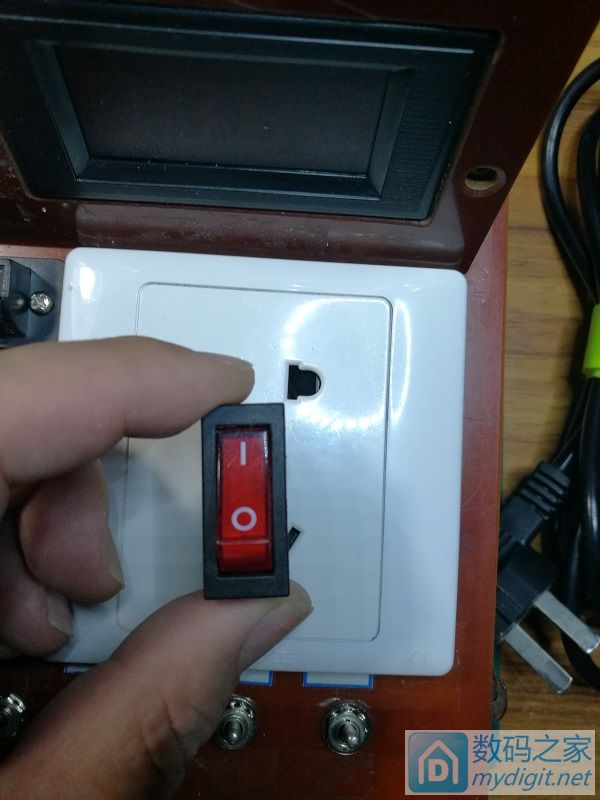

转换开关这里走了弯路，这个最后再说一下；另外灯泡口部分跟陶总学到用塑料瓶口罩了一下

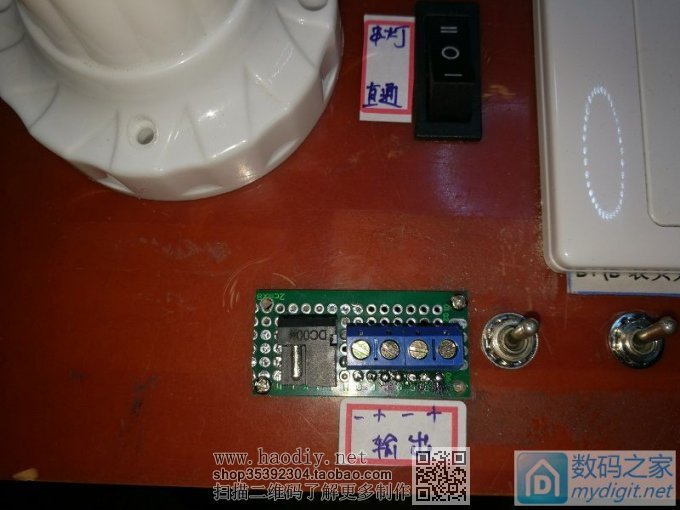

为测试适配器输出电压制作了一个输出端连接，1个DC插座和2个接线端子

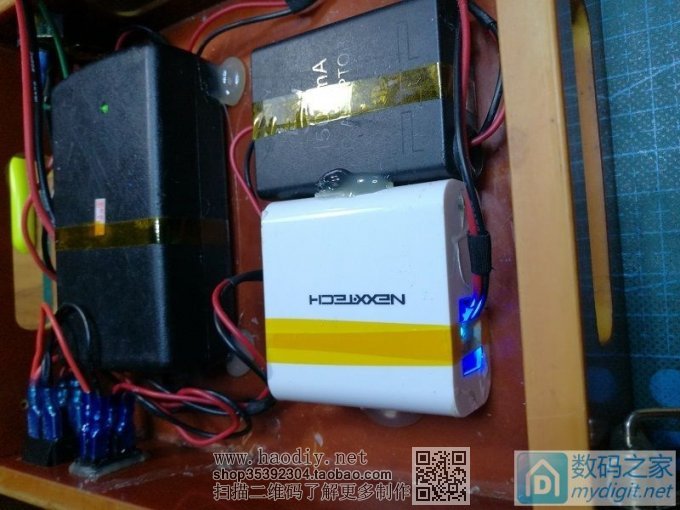

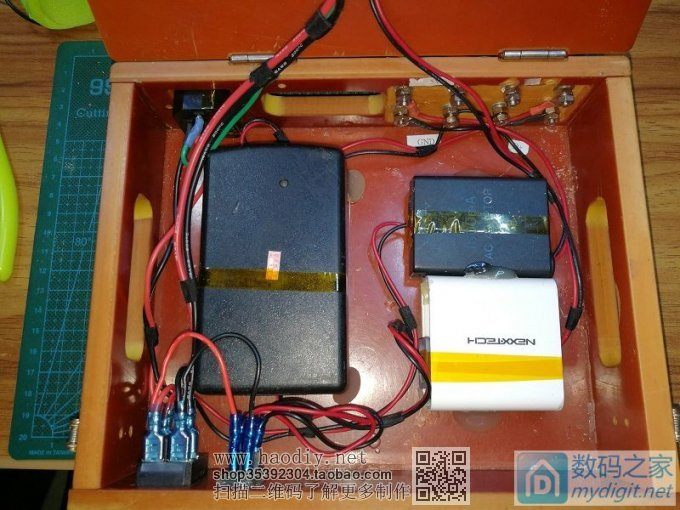

盒子内部有12V电源1个和5V电源2个，其中Sony 5V1.5A用来给数显表供电，另外1个白色5V2A的是原来剩下好的继续留用了

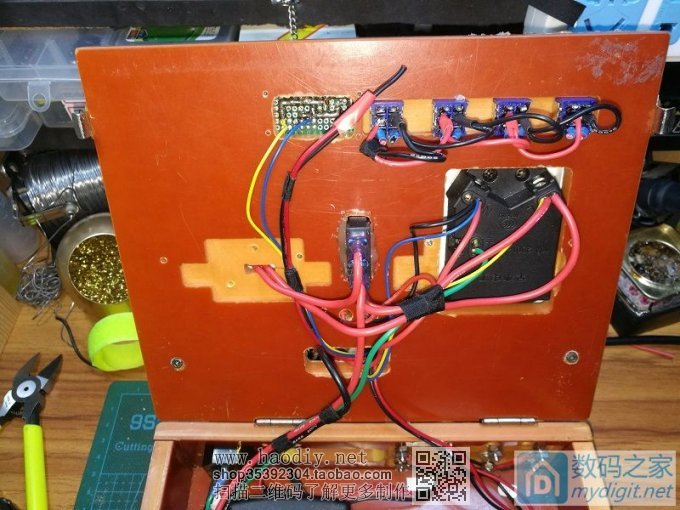

上面板的接线，4个纽子开关费了不少时间的接线也白白浪费了

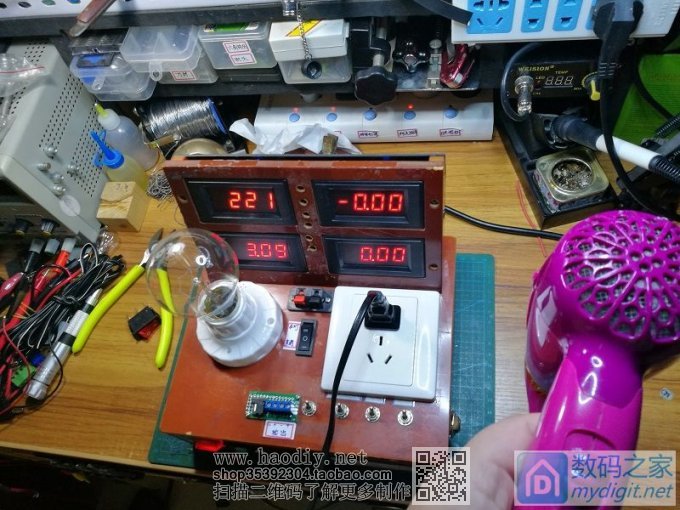

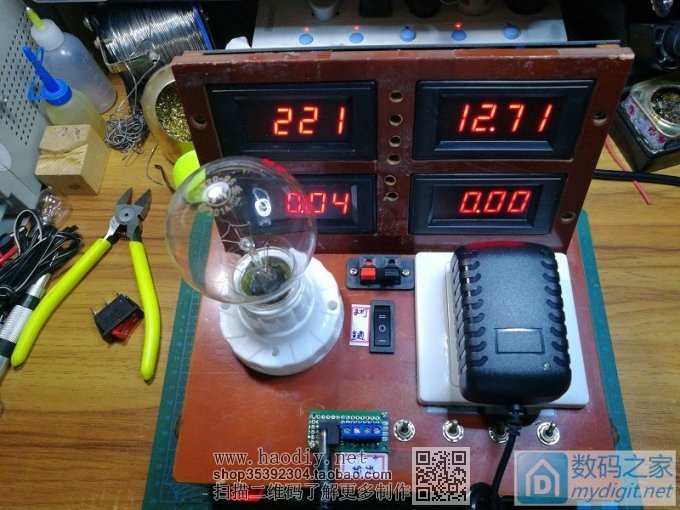

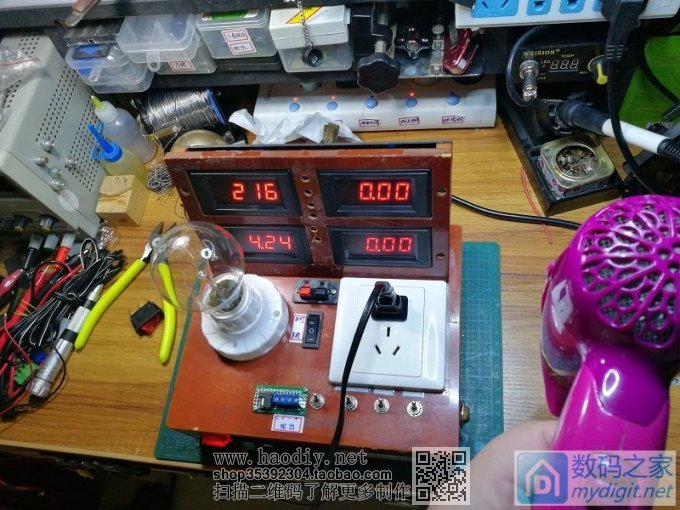

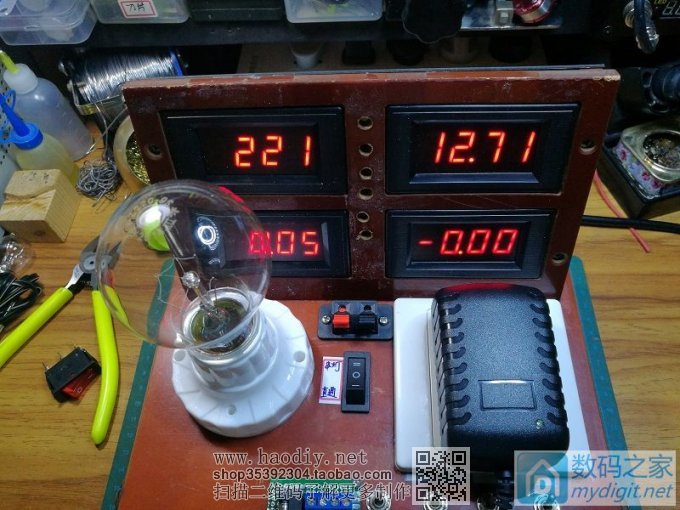

通电测试吧，左上是插座输入电压，左下是插座输入电流，右上是电源适配器电压，右下是测输出电流没啥用先保留暂时没接

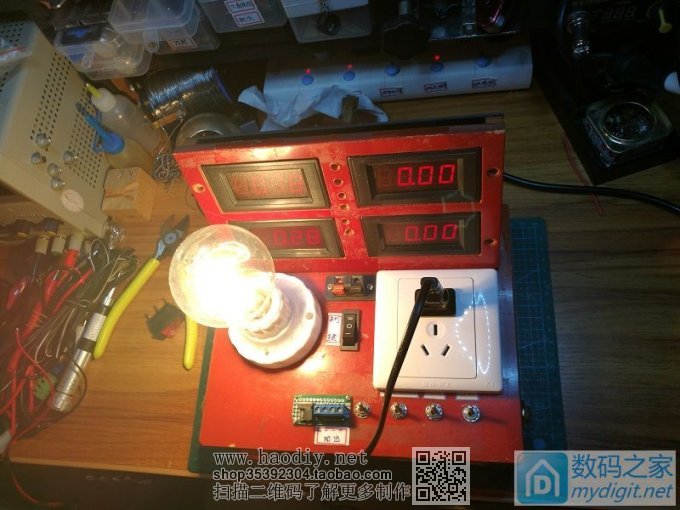

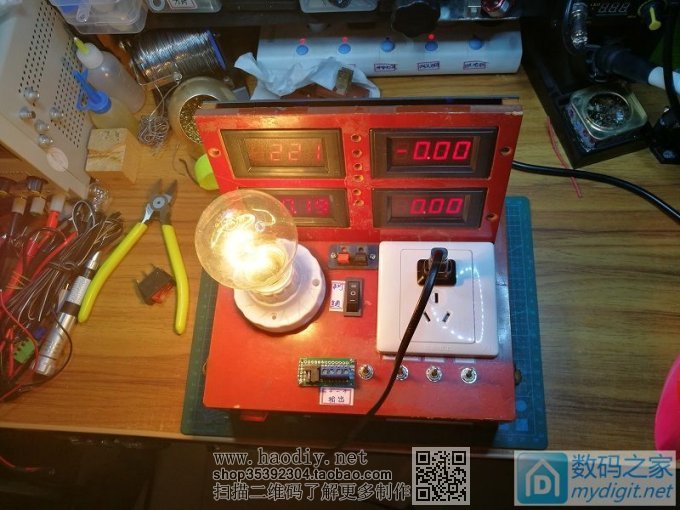

总开关和5/12V控制开关都用灯光指示
