STC15F204EA旋转编码器版白光T12控制器 PCB部分贴出来共享下 (P

时间:2017-07-24 13:32来源:数码之家 作者:lj102 点击:
金向维 同学开源了STC15F204EA旋转编码器版白光T12控制器的软件部分, 刚好前段时间画了个goodcode大虾版本的PCB,很多坛友发信息想要PCB文件。现在贴出来共享下,造福坛友们。如果设计到版权,请提出来,我删掉。这个结构,是根据自己的需求设计的,请见谅。
金向维 同学开源了STC15F204EA旋转编码器版白光T12控制器的软件部分, 刚好前段时间画了个goodcode大虾版本的PCB,
很多坛友发信息想要PCB文件。
现在贴出来共享下,造福坛友们。
如果设计到版权,请提出来,我删掉。
这个结构,是根据自己的需求设计的,请见谅。
这是之前的帖子。
http://bbs.mydigit.cn/read.php?tid=992798

现在把PCB文件奉上。如果有错误的地方,请大家提出来!
STC15F204EA旋转编码器版白光T12控制器 PCB部分贴出来共享下 (P STC.rar (56 K) 下载次数:124

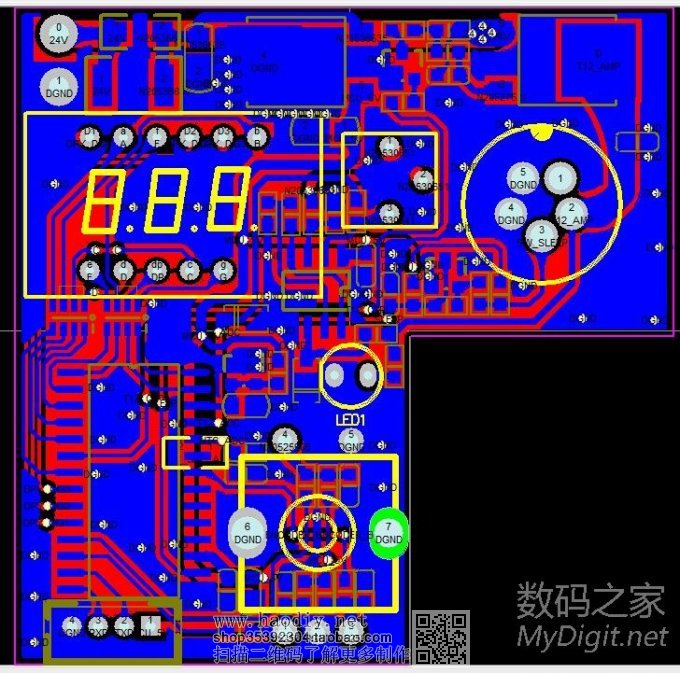

STC15F204EA旋转编码器版白光T12控制器 PCB部分贴出来共享下 (P

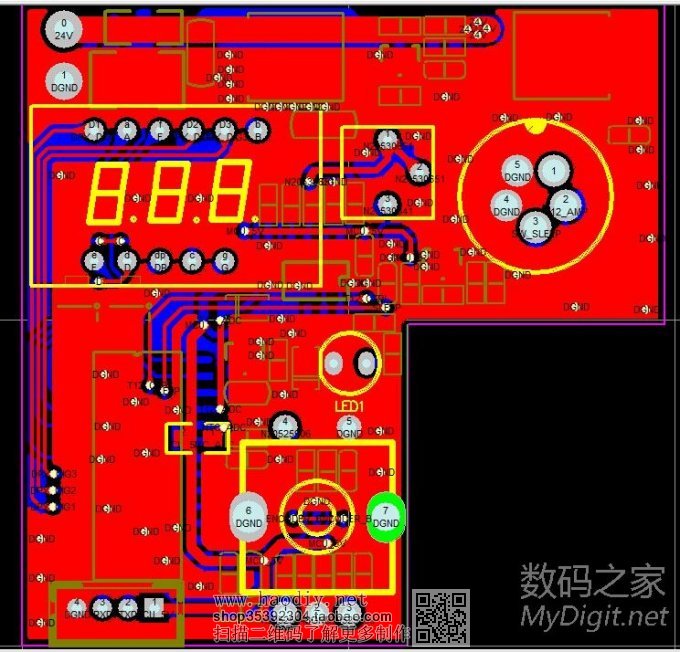

STC15F204EA旋转编码器版白光T12控制器 PCB部分贴出来共享下 (P


航空插头的封装是量出来的,等后天PCB到我确认下。如果有不对,我再贴出来。

顺便贴上金向维的软件部分的帖子
http://bbs.mydigit.cn/read.php?tid=999987


更新PCB文件,修改了睡眠控制的三极管和第二级运放的参数(运放参数针对国产头),请以这版PCB为准。软件里热电偶的放大倍数请大家注意,我用的国产头,要设置成180-200倍左右。STC15F204EA旋转编码器版白光T12控制器 PCB部分贴出来共享下 (P STC V02.rar (55 K) 下载次数:158


最新更新:
   已经调试OK了,有几个地方有问题,
休眠控制的三极管,管脚搞错了,不能按原来的位置贴,然后休眠控制的三极管,前后各预留的一个上拉电阻,都要去掉。
我用的是国产头,运放部分,第二级运费的R9要改为10K,然后软件里,热电偶放大增益设置为200倍。
GOODCODE老兄的设计针对的是原装头,可能参数有差别。刚开始按他原来的放大增益设计,温度大于400度,就不能稳定,数码管一直10度左右的跳变,用他的串口工具看,温度稳定不到400度,一直在400上下跳动。
[ 此帖被lj102在2014-09-07 19:49重新编辑 ]
