如题,看到各位大神,D的各种平衡充,感觉很是方便!于是就各种方案。。。折腾了许久许久。。。后来的后来,发现了一个饼干桶。。。于是就有了今天的帖子和结果,没有啥创意,纯粹的堆积组合而已。。。一边图,一边说吧。。。1.先从输出开始吧,这个应该都很
如题,看到各位大神,D的各种平衡充,感觉很是方便!
于是就各种方案。。。折腾了许久许久。。。
后来的后来,发现了一个饼干桶。。。
于是就有了今天的帖子和结果,没有啥创意,纯粹的堆积组合而已。。。

一边图,一边说吧。。。

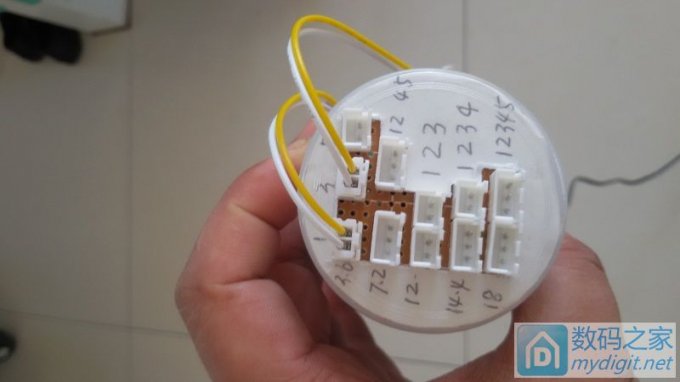

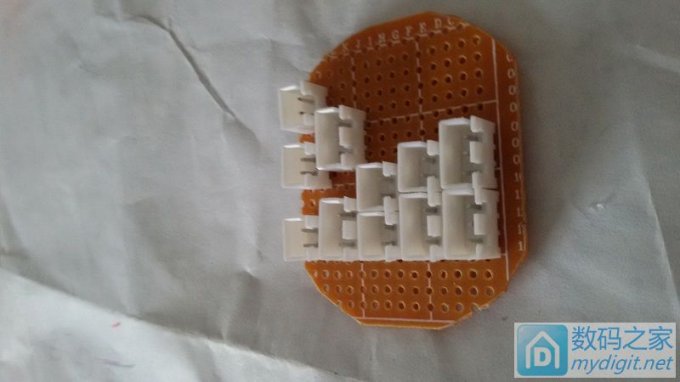

1.先从输出开始吧,这个应该都很熟悉了。。。
【创意無】5路独立充 终于完成了。。。

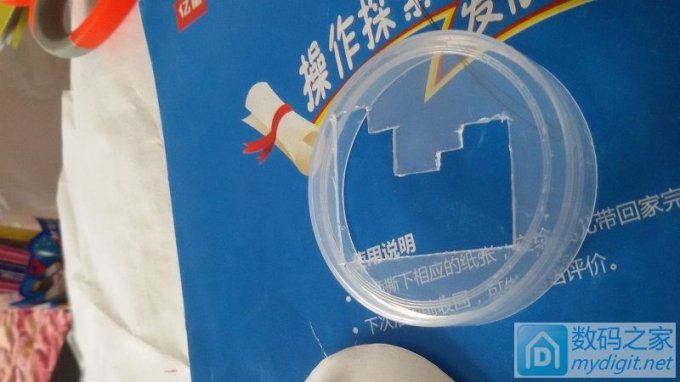

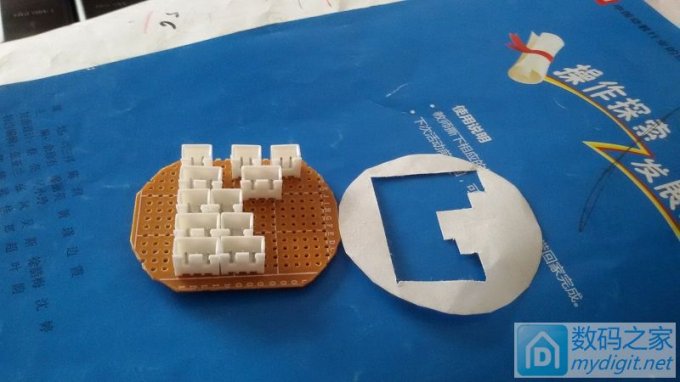

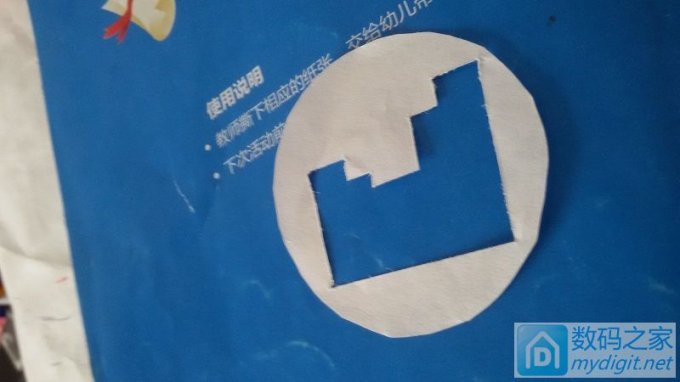

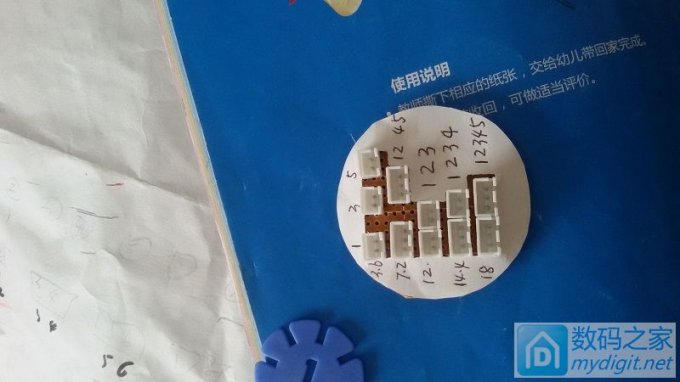

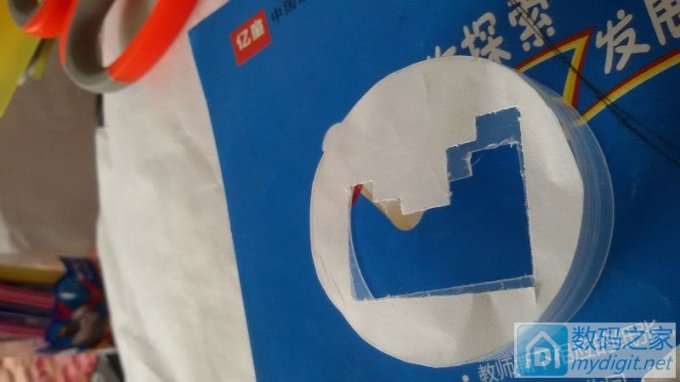

描图,开洞用
【创意無】5路独立充 终于完成了。。。


【创意無】5路独立充 终于完成了。。。


【创意無】5路独立充 终于完成了。。。


【创意無】5路独立充 终于完成了。。。

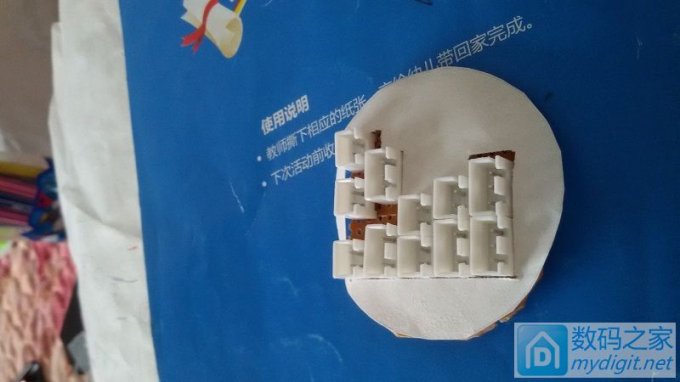

开洞
【创意無】5路独立充 终于完成了。。。


【创意無】5路独立充 终于完成了。。。


输出完毕。

2.电源部分
4.2V部分,开始想用这货(因为撸了不少),无奈输入电压要求6V多点,放弃。。。
【创意無】5路独立充 终于完成了。。。

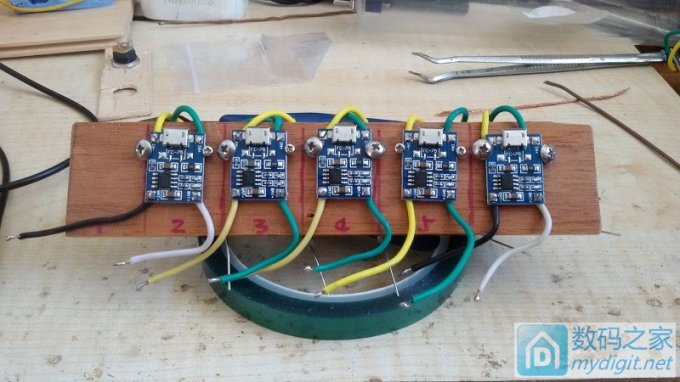

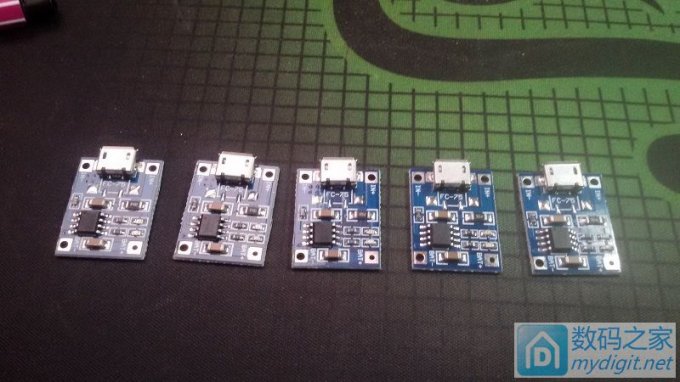

撸啊撸啊,TP4056来了。。。好在便宜啊。。。
【创意無】5路独立充 终于完成了。。。

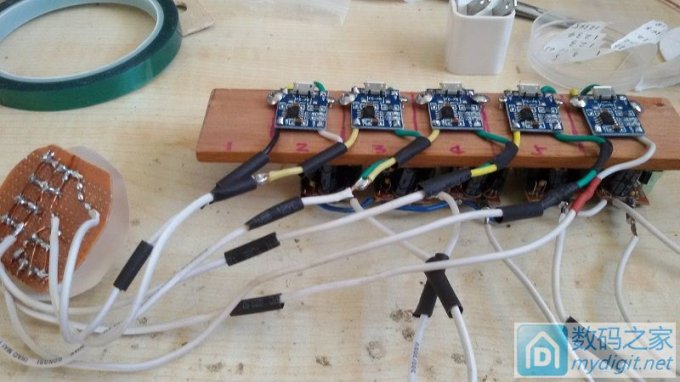

组装好,
【创意無】5路独立充 终于完成了。。。

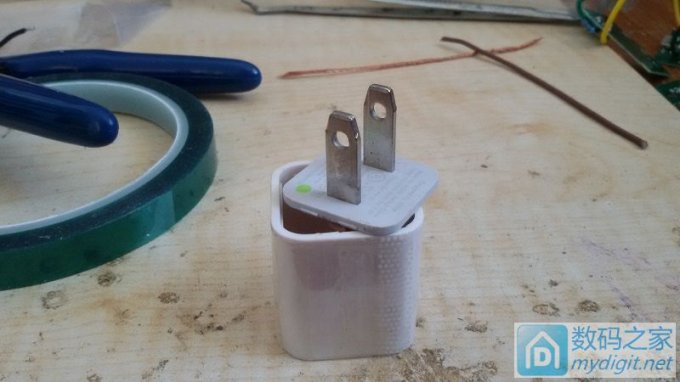

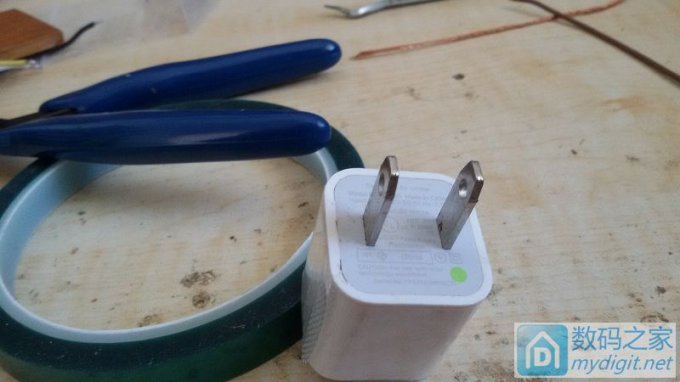

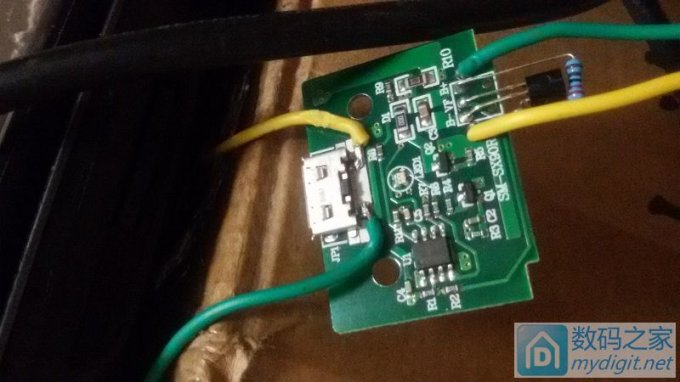

5V部分,用的山上的充电器,感觉用的不是那么勤,应该能扛得住吧。。。
【创意無】5路独立充 终于完成了。。。


【创意無】5路独立充 终于完成了。。。

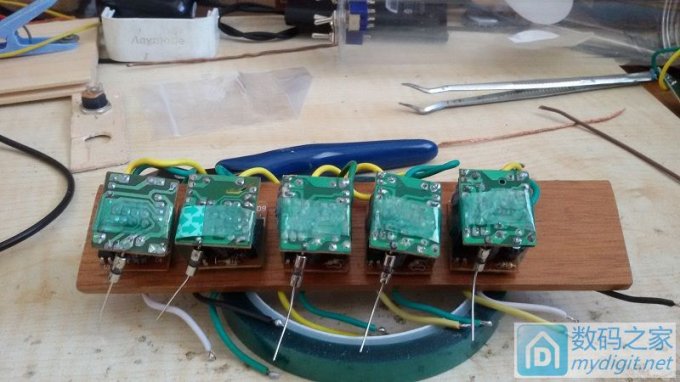

组装好,
【创意無】5路独立充 终于完成了。。。

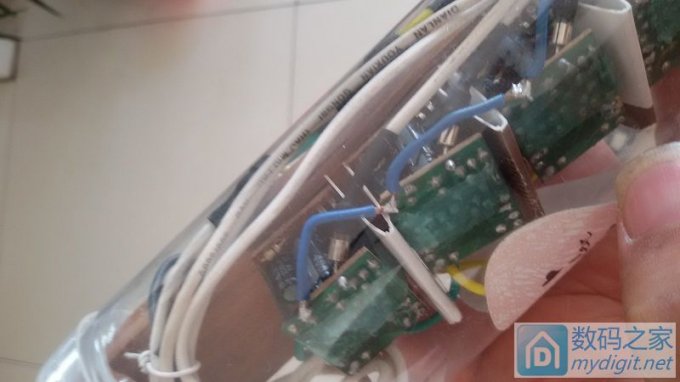

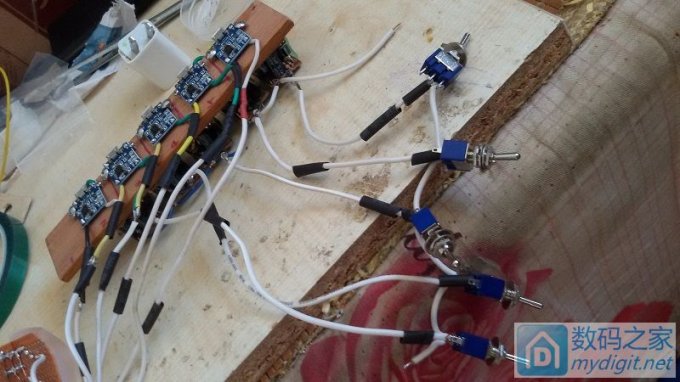

中间加隔离,
【创意無】5路独立充 终于完成了。。。


图片数到了,麻烦各位移步一楼,继续组装。。。

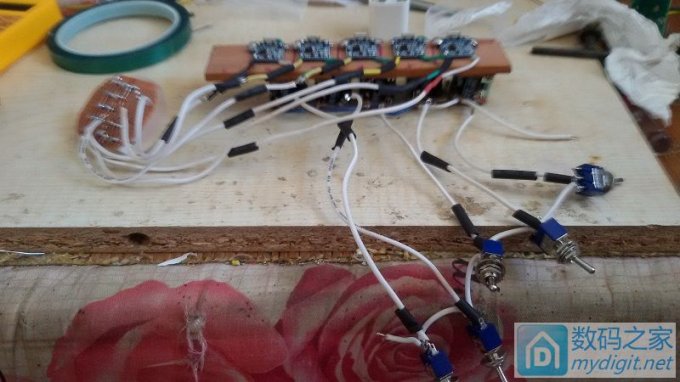

3.输出,电源,开关等组合。。。
【创意無】5路独立充 终于完成了。。。


【创意無】5路独立充 终于完成了。。。


【创意無】5路独立充 终于完成了。。。


通电实验,蓝灯亮起。。。
【创意無】5路独立充 终于完成了。。。


4.整体组装,开关安装是个难点。。。

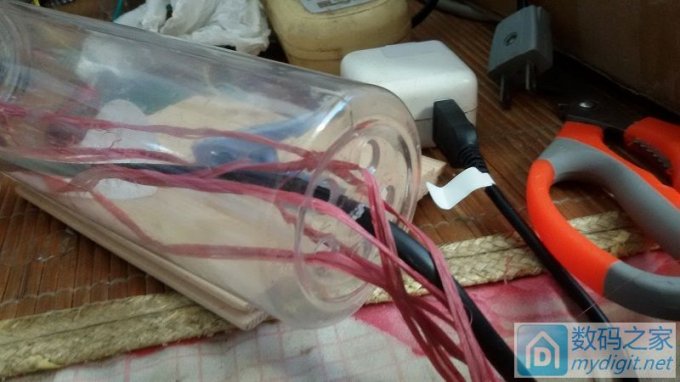

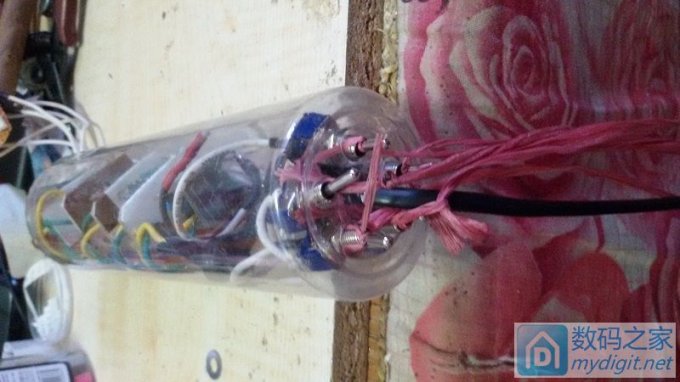

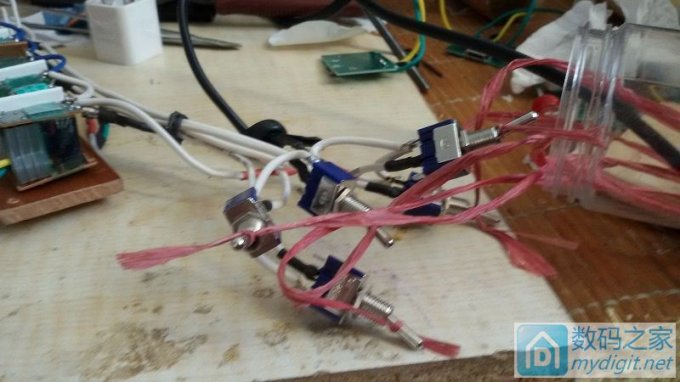

绳子从每个孔中穿过,绑在对应开关上。。。
【创意無】5路独立充 终于完成了。。。


【创意無】5路独立充 终于完成了。。。

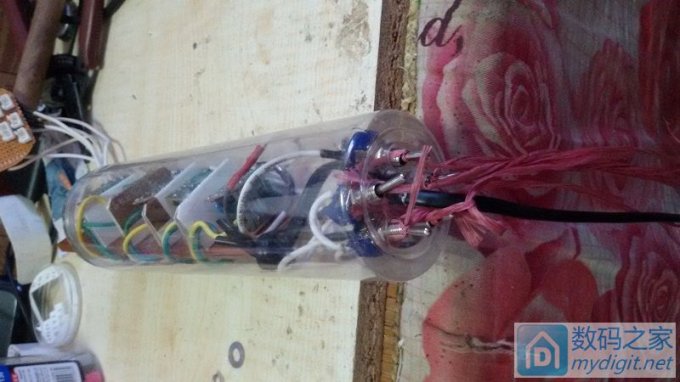

推入,拉出。。。
【创意無】5路独立充 终于完成了。。。


【创意無】5路独立充 终于完成了。。。


over,蓝灯又亮起。。。
【创意無】5路独立充 终于完成了。。。


5.整体展示

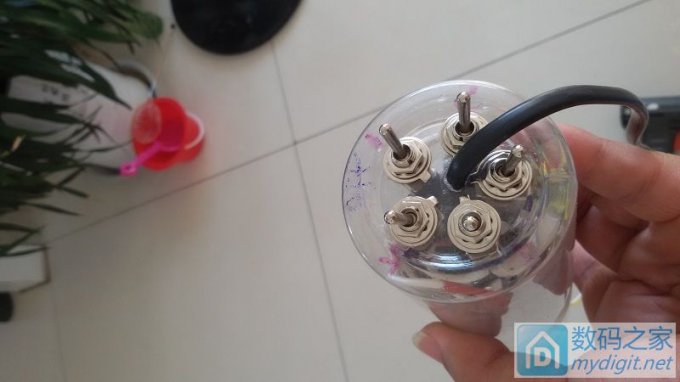

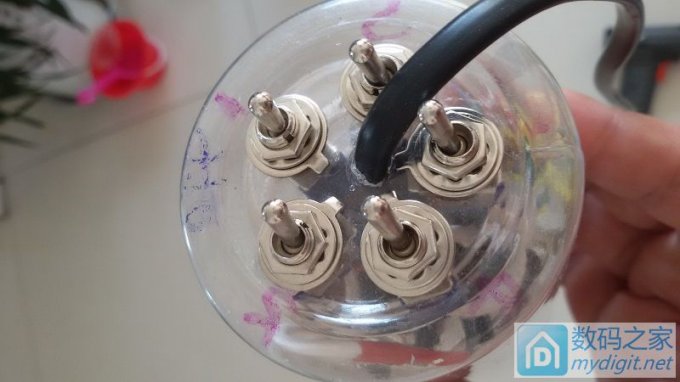

开关
全开
【创意無】5路独立充 终于完成了。。。


全关
【创意無】5路独立充 终于完成了。。。

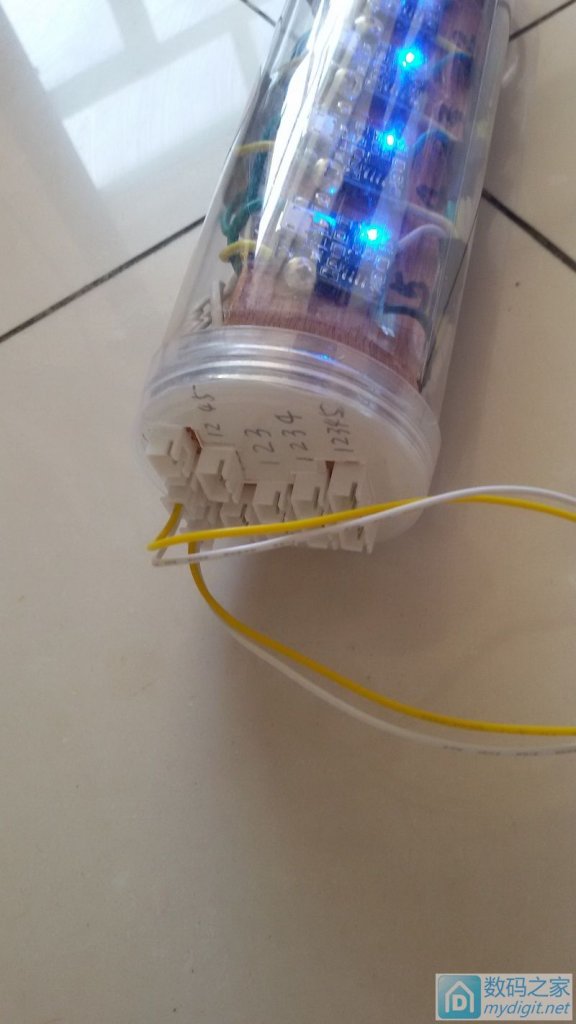

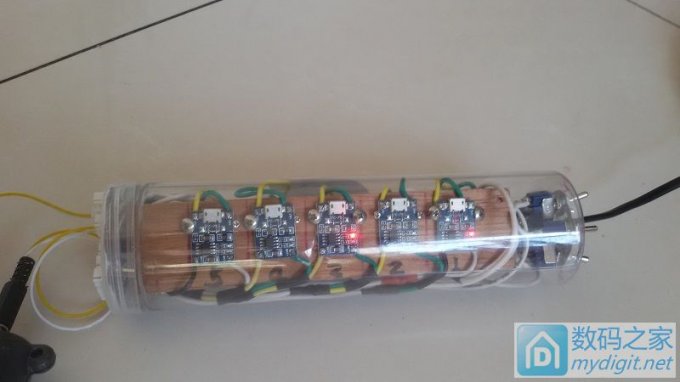

输出端
【创意無】5路独立充 终于完成了。。。


下方 充电电压,上方对应打开那一路。。。

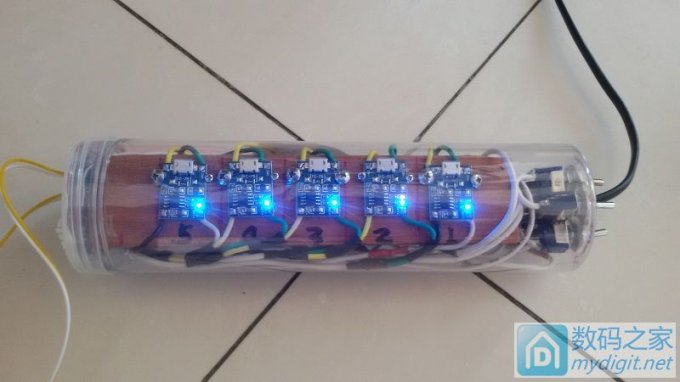

【创意無】5路独立充 终于完成了。。。

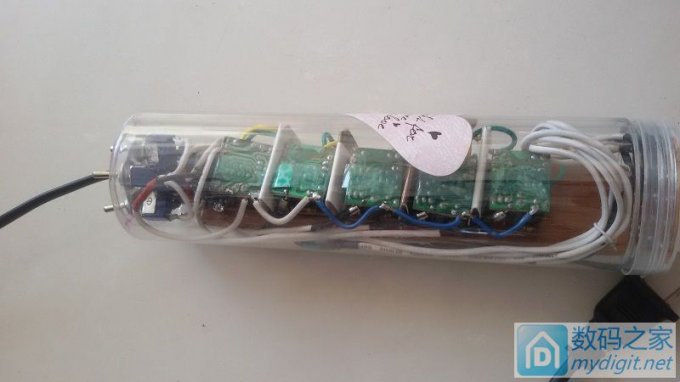

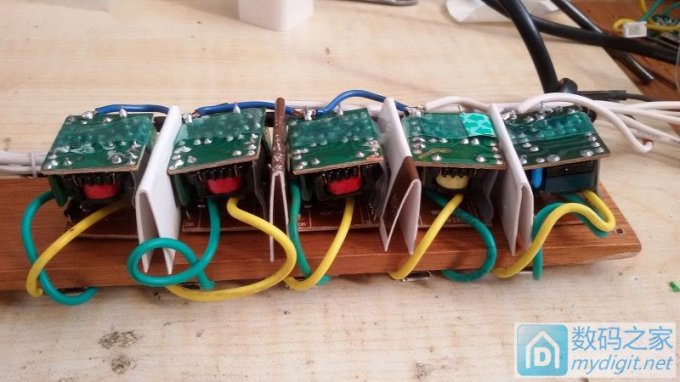

5V电源一侧,互相隔离,且加了保险,以防万一啊。。。
【创意無】5路独立充 终于完成了。。。


【创意無】5路独立充 终于完成了。。。


6.充电展示

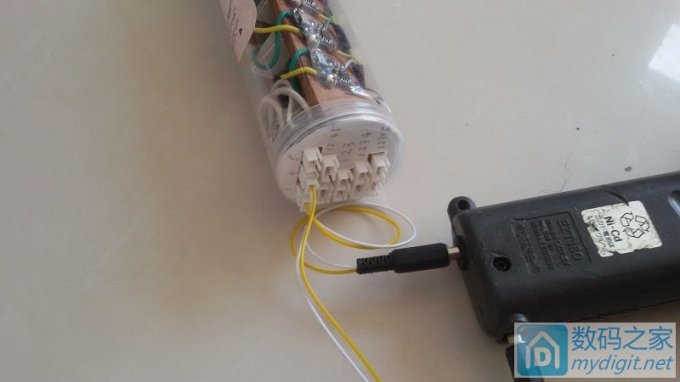

打开1路和3路,给7.2V电钻充电。。。
【创意無】5路独立充 终于完成了。。。



【创意無】5路独立充 终于完成了。。。

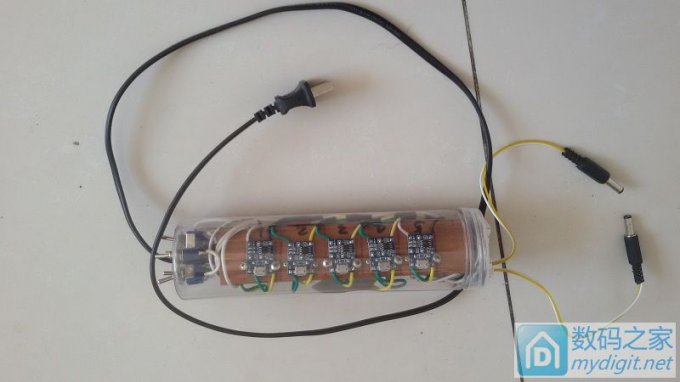

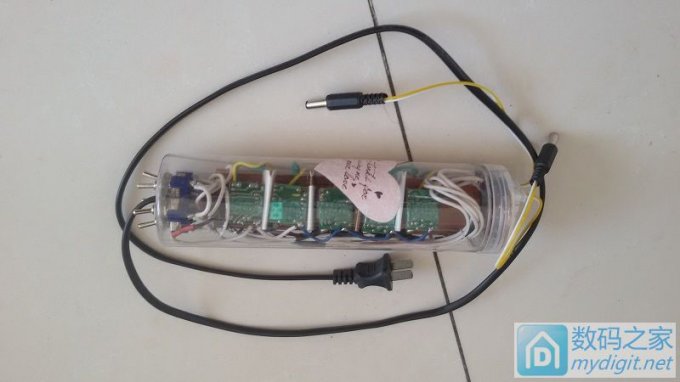

7.整体
正面
【创意無】5路独立充 终于完成了。。。



背面
【创意無】5路独立充 终于完成了。。。

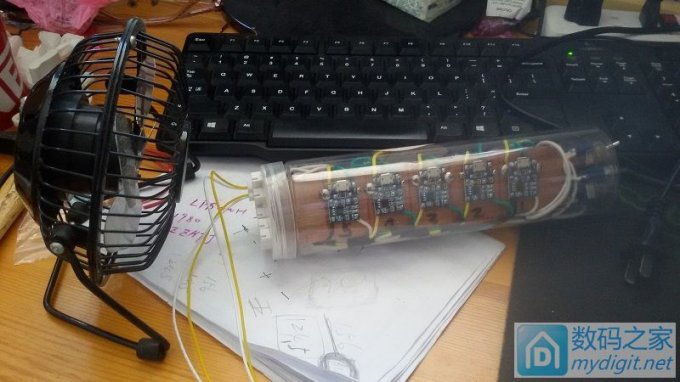

8.关于散热,这是个问题。。。
如下如何?呵呵。。。
【创意無】5路独立充 终于完成了。。。 (责任编辑:admin)
