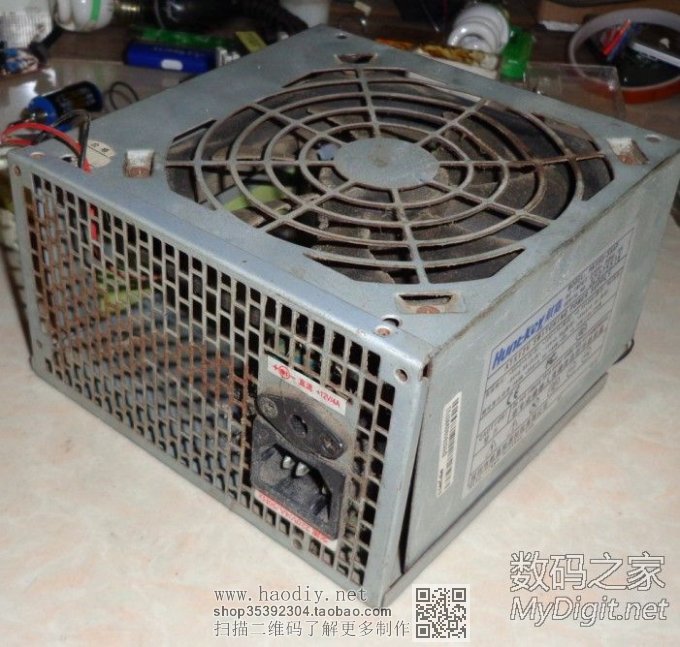

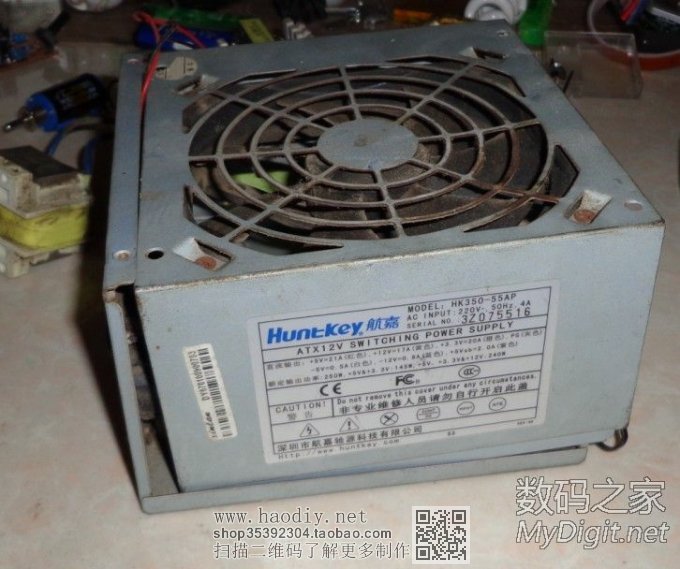

看来是拆最少的元件 加最少的元件的一个ATX可调电源了 功能 0--25V 可调 有短路保护 最菜的一个电源 也是最简单的改法 看完 应该每个人都会了 边看图边说吧。。。。 首先找个能正常使用的ATX电源 7500（494）+339 16脚芯片的两个芯片的 好坏的测试方法 电源输出 绿色线盒黑色线 接起来 看到风扇转的就是好的了 我选了个 航嘉ATX电源 好旧了 但还可以用

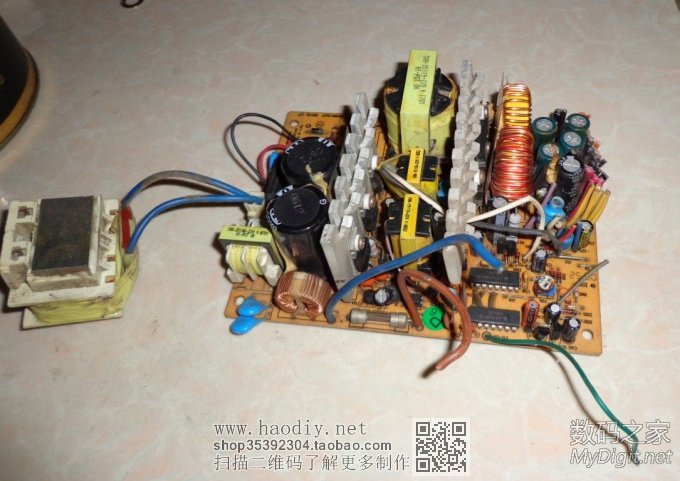

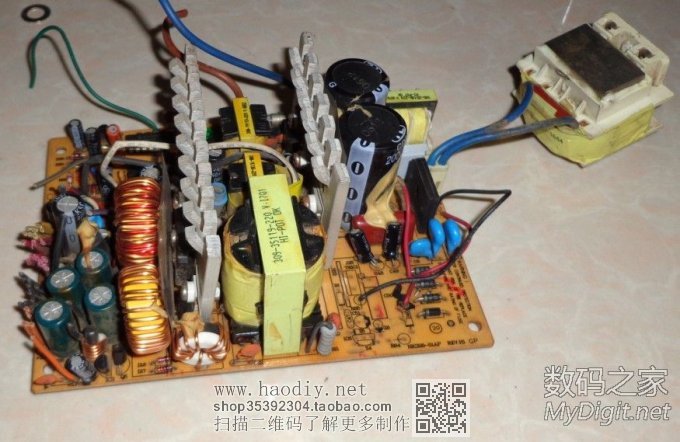

把电路拆出来清理了一番 好大的灰尘 电路板如图

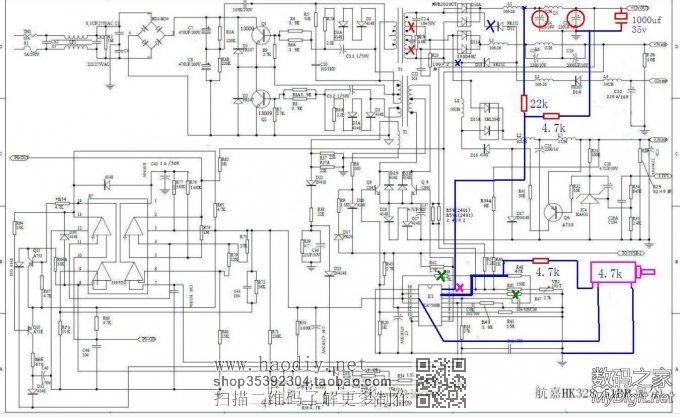

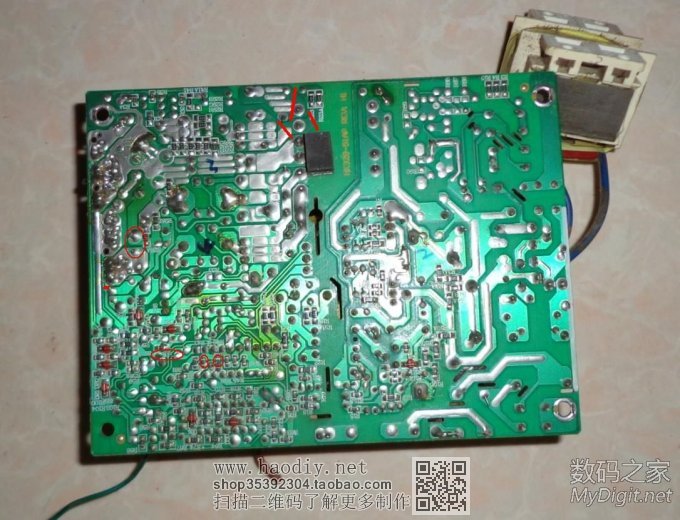

需要的元件清单 4.7K 电阻两个 22K 电阻一个 2200U 35V 电容一个 104 电容一个 4.7K 电位器一个 先拆件吧 画红圈的元件拆掉 画线的地方用刀把覆铜线划断 共有四个圈（一个电容 两个电阻 一条跳线） 和五个划线

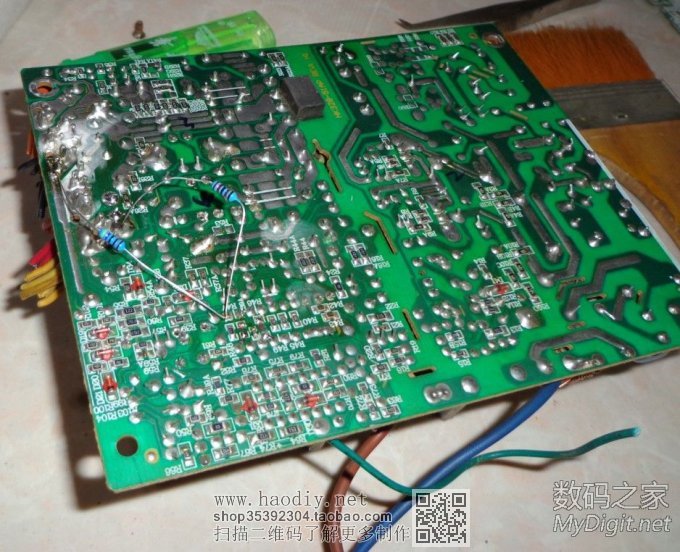

开始装零件上去了 先装两个电阻 （22K电阻装494第一脚和原+12V输出）（4.7K电阻494第一脚和地线）看图

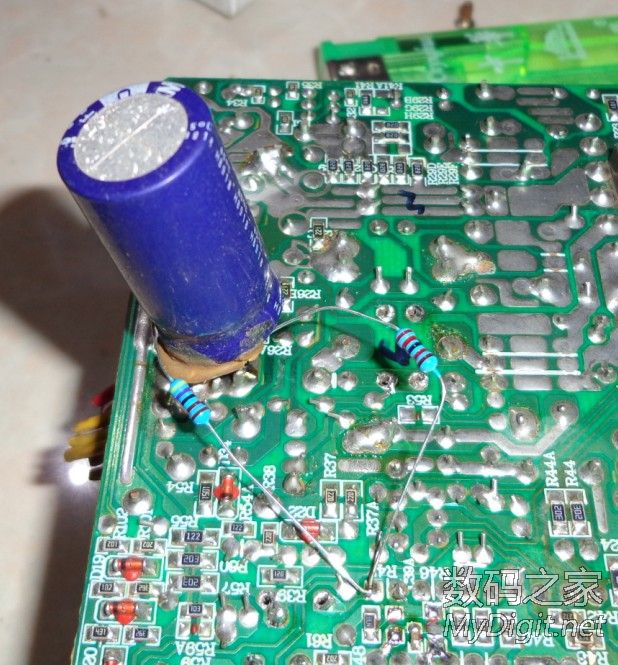

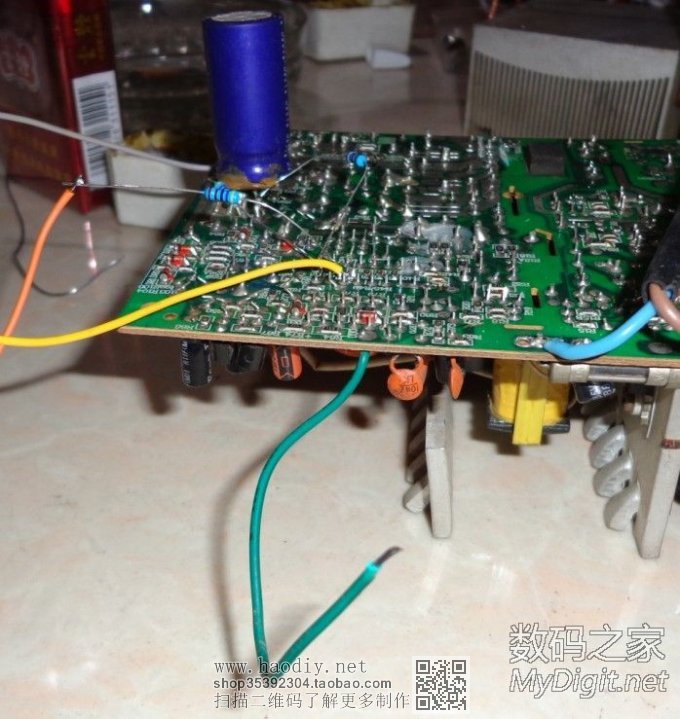

然后装个大电容2200U35V 正极对原+12V 负极对地线（即GND）看图

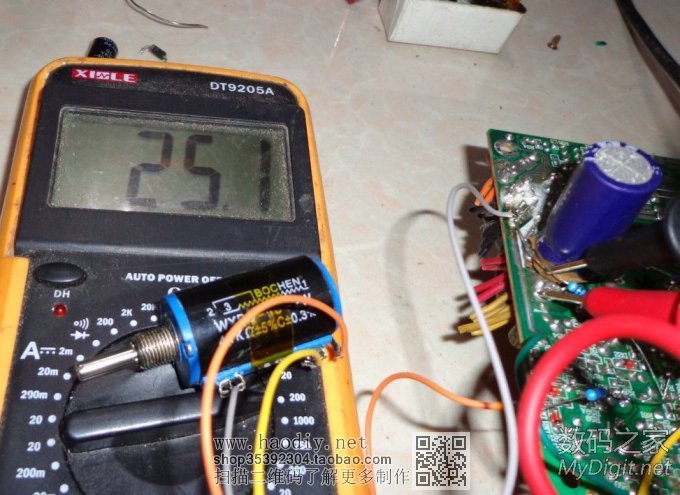

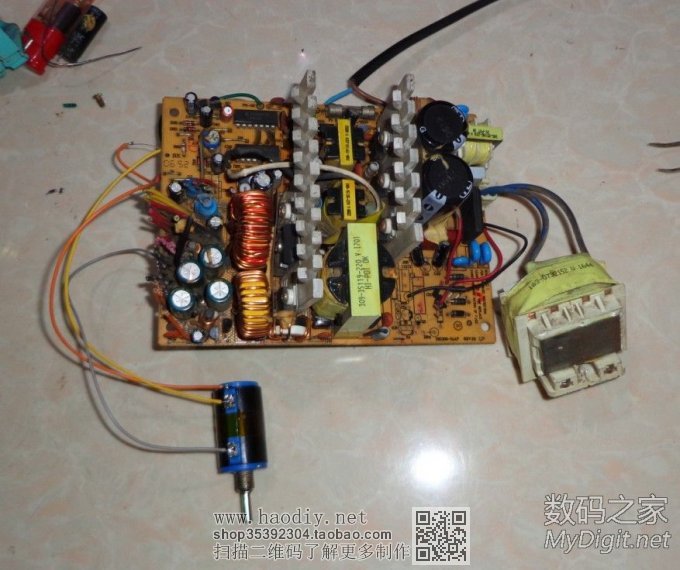

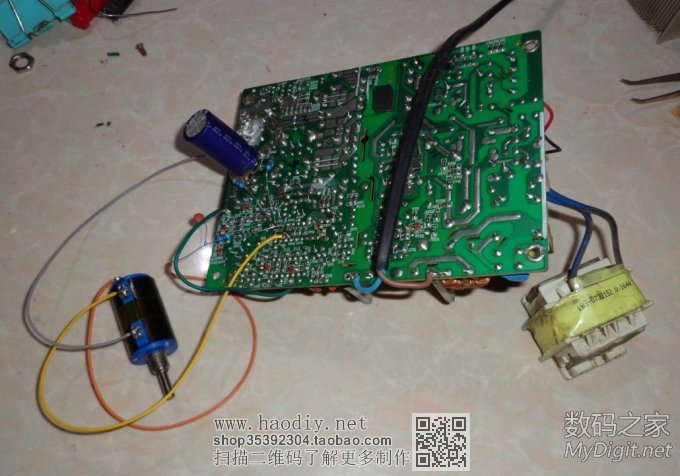

然后装4.7K电位器了·· 一脚地（GND） 二脚接4.7K电阻 电阻再接494地二脚 三脚接494的第12脚 这样就可以试机了（把绿线接到地线就是驱动电源了） 0--25V可调 要是自激的话（有滋滋声 ） 那就把104的电容加上 （即接在电位器二脚于地之间 ） （图中104电容我是接错了的 更正一下） 搞定 外壳随便大家怎么装啦···
