中国码BPC电波钟模块与5V单片机的连接

时间:2017-07-22 21:03来源:数码之家 作者:Ω囿圉Ω 点击:
最近在玩电波时钟。 电波授时是将高精度原子钟导出的精确时间信息用时间编码方式,通过无线电发射装置以低频(20KHz—100KHz)无线电波进行传播,用户端利用无线电接收机接收信号立解调以恢复时间编码,再经过微处理器对编码进行一定的处理(解码)得到精确时间信
最近在玩电波时钟。

电波授时是将高精度原子钟导出的精确时间信息用时间编码方式,通过无线电发射装置以低频(20KHz—100KHz)无线电波进行传播,用户端利用无线电接收机接收信号立解调以恢复时间编码,再经过微处理器对编码进行一定的处理(解码)得到精确时间信息。目前在德国,美国,英国,日本等国家,电波授时已广泛应用于电力,通信,民航,铁路以及个人计时器等各个领域。

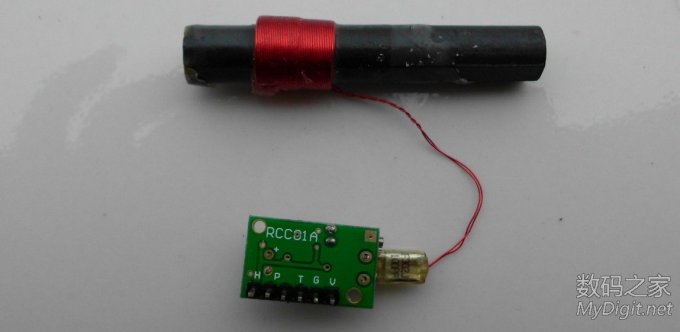

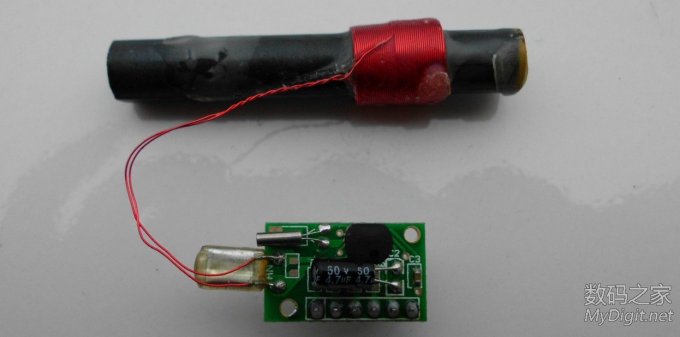

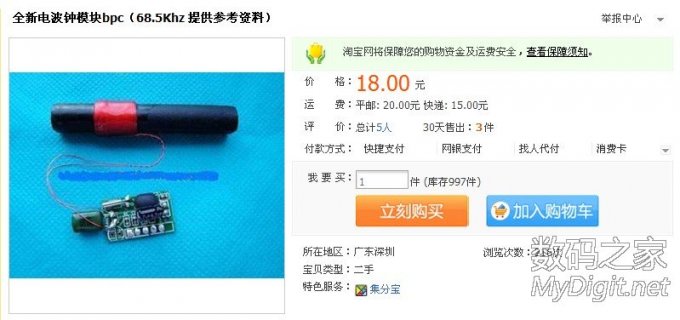

在淘宝网找了一家店买了两个中国码的模块

中国码BPC电波钟模块与5V单片机的连接
中国码BPC电波钟模块与5V单片机的连接

因为模块采用3V供电,单片机是5V。
所以模块的信号不能直接被单片机读取,网上有解决方案是用光电偶合器;
本人不想用那东东,找了个NE555做了个电路将就一下。

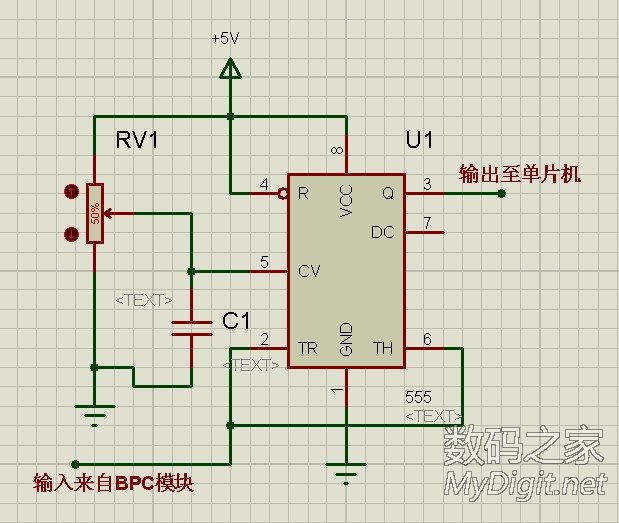

电路原理如图:
中国码BPC电波钟模块与5V单片机的连接

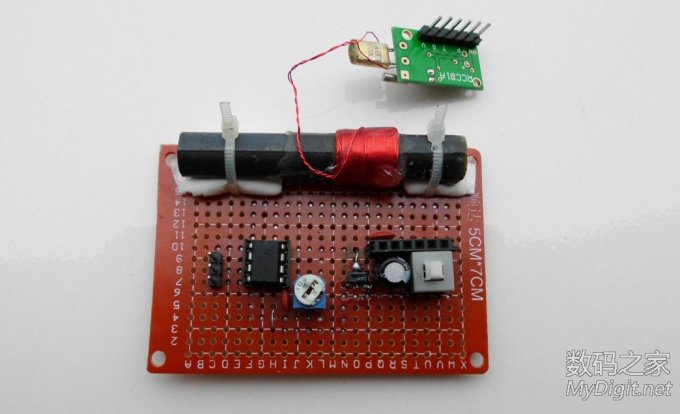

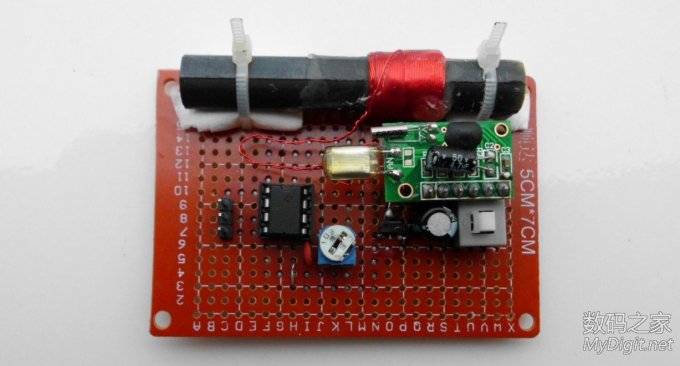

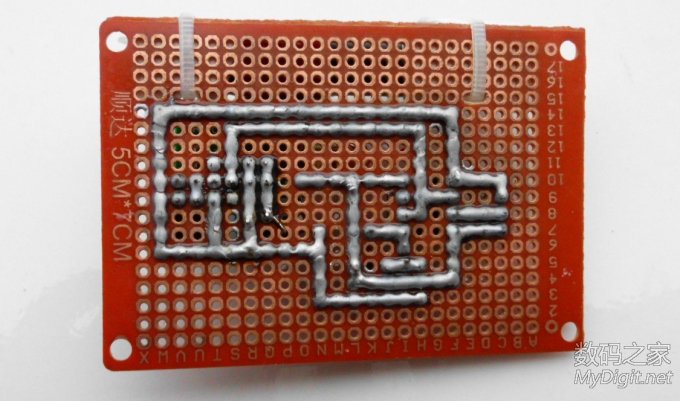

做好这后与单片机连接测试没问题
中国码BPC电波钟模块与5V单片机的连接
中国码BPC电波钟模块与5V单片机的连接
中国码BPC电波钟模块与5V单片机的连接
中国码BPC电波钟模块与5V单片机的连接
中国码BPC电波钟模块与5V单片机的连接

成品电波钟,请看另一帖。

连接:http://www.....................................
我自己都不知道耶。自己看一下我发的帖哈.
