闲置手机电池改作便携式手电(非专业制作)

时间:2017-08-16 14:55来源:www.crystalradio.cn 作者:Dacong1987 点击:
闲置手机电池改作便携式手电(非专业制作) ,矿石收音机论坛

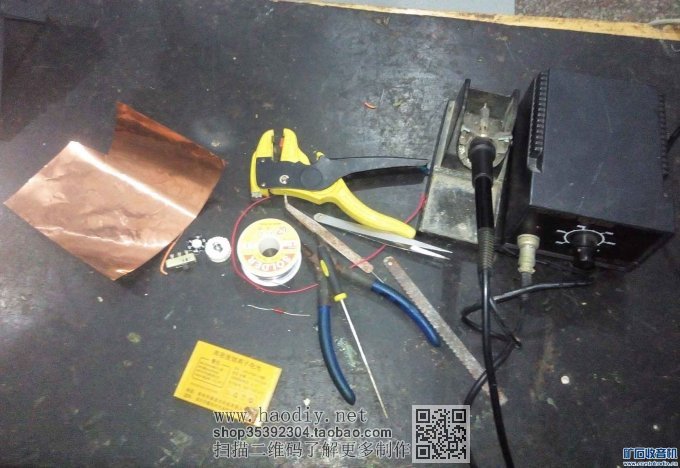

材料:闲置的手机电池 3.7V 3500ma  废弃筒灯上拆的带灯罩散热片1W暖白LED灯珠 3P插座   收音机波段开关 电烙铁  焊锡丝  导热硅脂  固体胶棒  10CM带皮导线 废弃的紫铜片  502胶水
制作步骤:
1..将3P插座用502胶水固定于手机电极一侧 用细导线焊接
2.将紫铜片固定于手机电板上,同时将灯珠散热片一侧涂小部分导热硅脂然后用502胶水固定于紫铜片上 (紫铜片主要是可以帮助灯珠散热 )
3.安装开关(用502胶水将开关固定在紫铜片上,按照原理图焊接灯珠/开关/插座直接的连接导线(注意接头千万不要碰到紫铜片)焊接完后盖上LED灯罩
4.用固体胶将LED灯罩固定 同时将上面零件之间的缝隙填充以防短路 同时用一段带皮的导线固定在上面用作挂带
5.用闲置万能手机充电器拓展的一个专用充电接口 具体见图  制作方法就省掉啦
6.全套自制手电大功告成了
7.测试效果图片

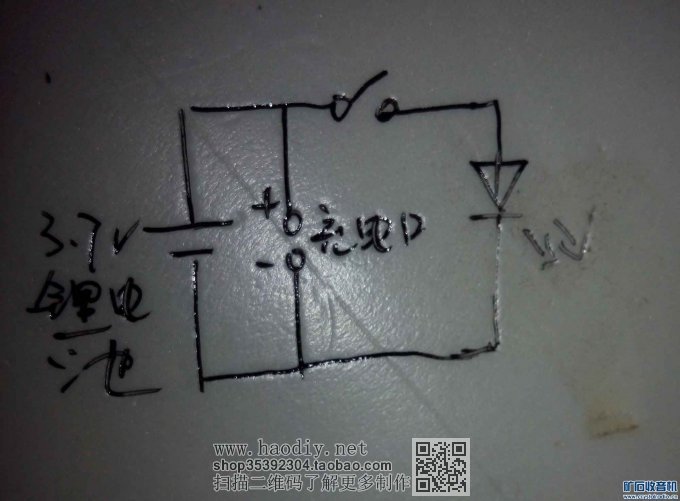

原理图

闲置手机电池改作便携式手电(非专业制作)





材料:闲置的手机电池 3.7V 3500ma 废弃筒灯上拆的带灯罩散热片1W暖白LED灯珠 3P插座 收音机波段开关等 ...

闲置手机电池改作便携式手电(非专业制作)

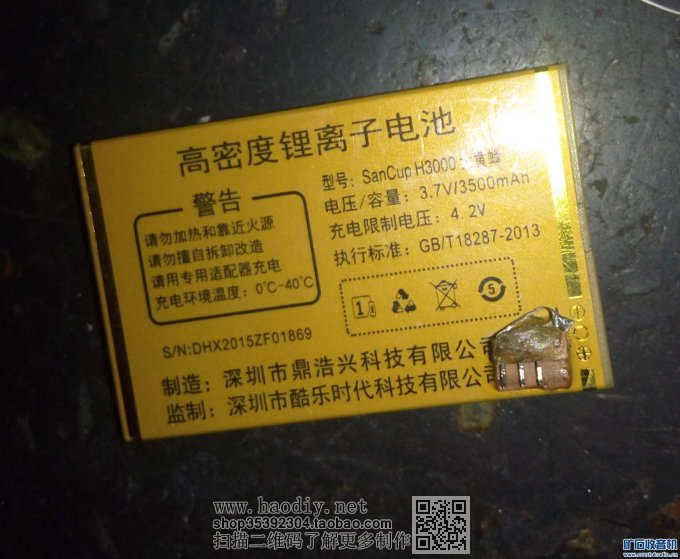

1.将3P插座固定于手机电极一侧 用细导线焊接

闲置手机电池改作便携式手电(非专业制作)





2.将紫铜片固定于手机电板上

闲置手机电池改作便携式手电(非专业制作)

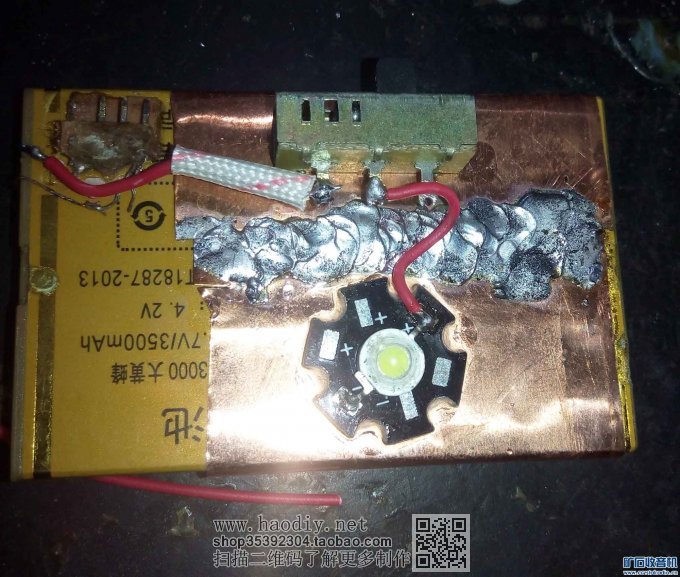

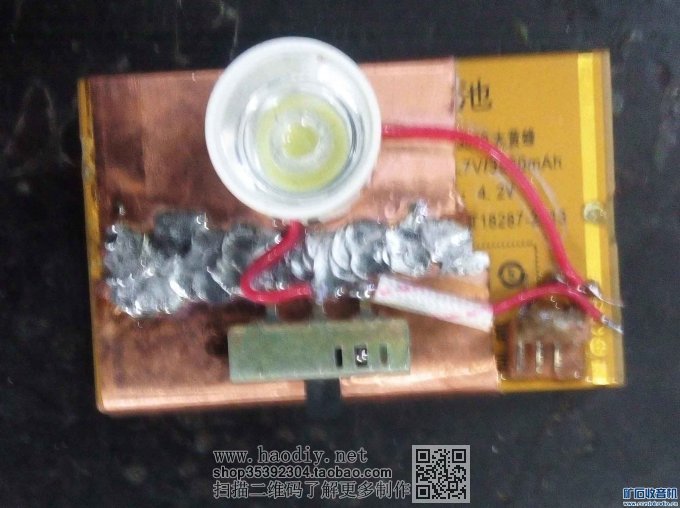

3.安装开关,按照原理图焊接灯珠/开关/插座直接的连接导线

闲置手机电池改作便携式手电(非专业制作)

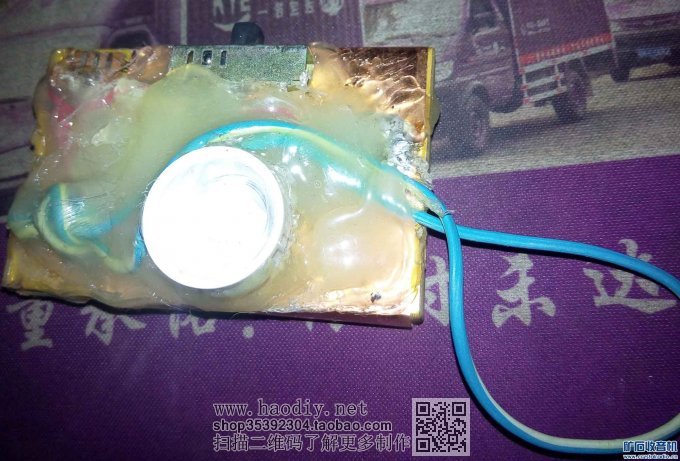

4.用固体胶将LED灯罩固定 同时将上面零件之间的缝隙填充以防短路 同时用一段带皮的导线固定在上面用作挂带

闲置手机电池改作便携式手电(非专业制作)

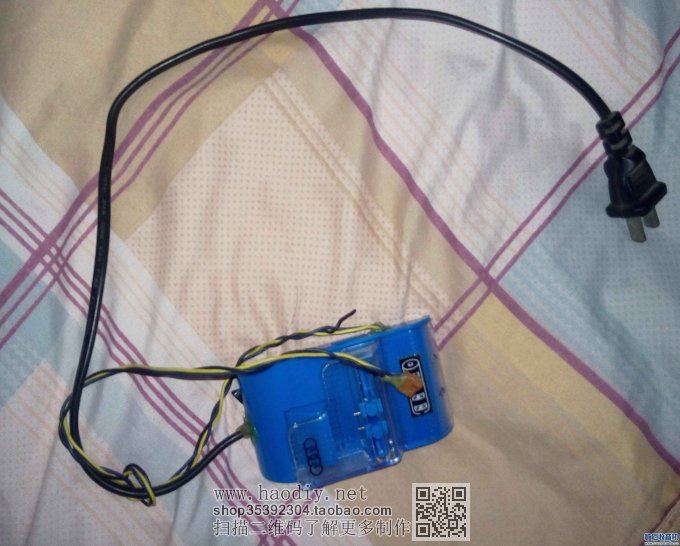

5.用闲置万能手机充电器拓展的一个专用充电接口

闲置手机电池改作便携式手电(非专业制作)

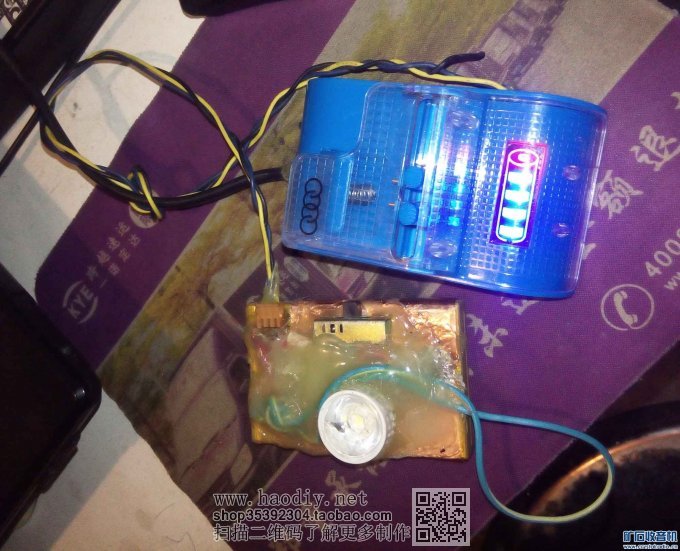

6.全套自制手电大功告成了

闲置手机电池改作便携式手电(非专业制作)





7.测试效果图片

闲置手机电池改作便携式手电(非专业制作)
