哈!全新的69造红旗5401收音机!

时间:2017-09-06 20:04来源:www.crystalradio.cn 作者:dengzeren2015 点击:
哈!全新的69造红旗5401收音机! ,矿石收音机论坛

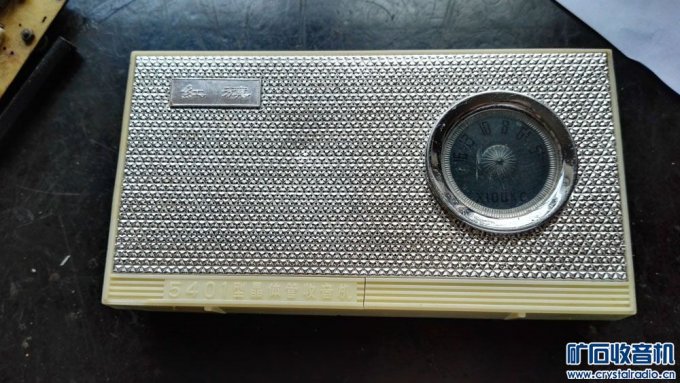

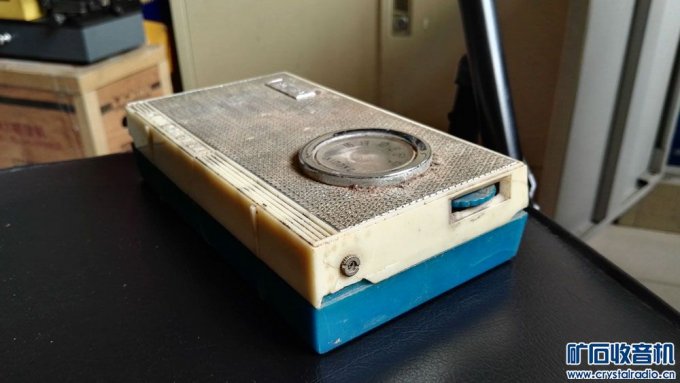

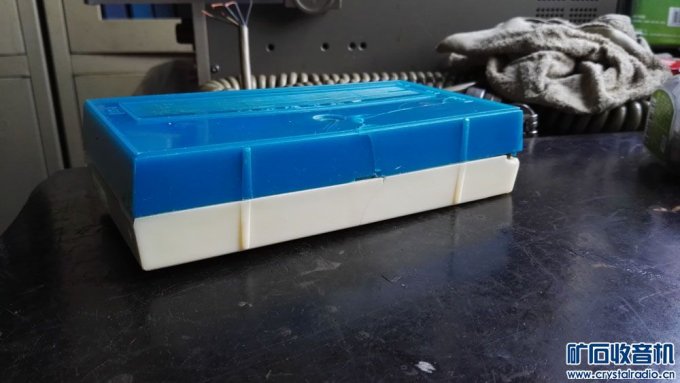

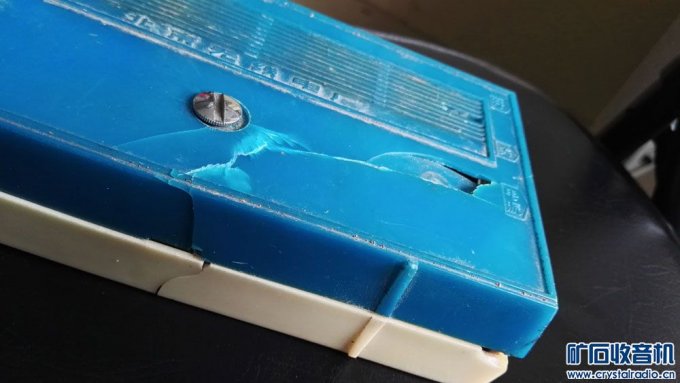

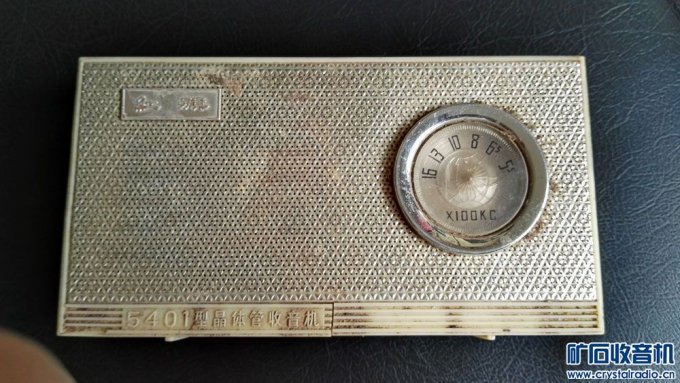

  前几个星期我去旧货市场时,在一个摊贩的箱子里翻看几种编程器时,忽然看见箱子底下有个脏兮兮的破收音机的后脸,看着怎么这么熟悉?于是把它翻过来一看是红旗5401半导体收音机!打开后盖一看内脏齐全,摊主要10元我赶紧拿下,心里很高兴。

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

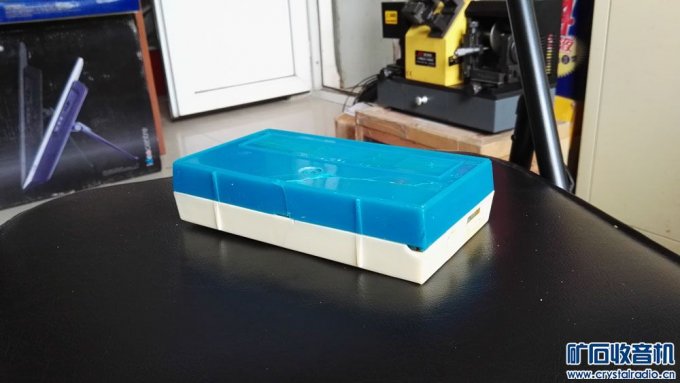

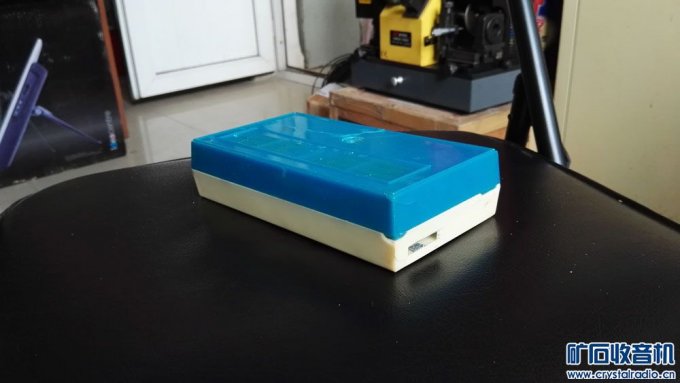

        在我以前的一个帖子里,晒出了一个几十年前我在北京无线电厂门市部买的一个红旗5401的全新机壳,当时是想仿造一台红旗5401收音机的,后来一直也没有做成就把机壳放起来了。http://www.crystalradio.cn/thread-829677-1-1.html
所以只要机内的零件完整,不怕你机壳多烂!打开后大致看看就接电试验有噪声,各级施加干扰信号均有输出,只是没有电台信号。于是彻底拆解清理。

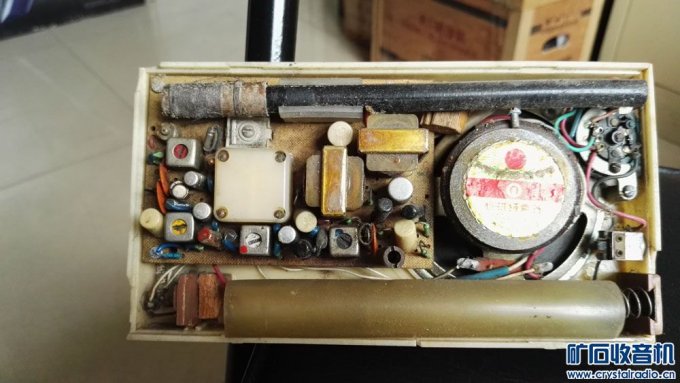

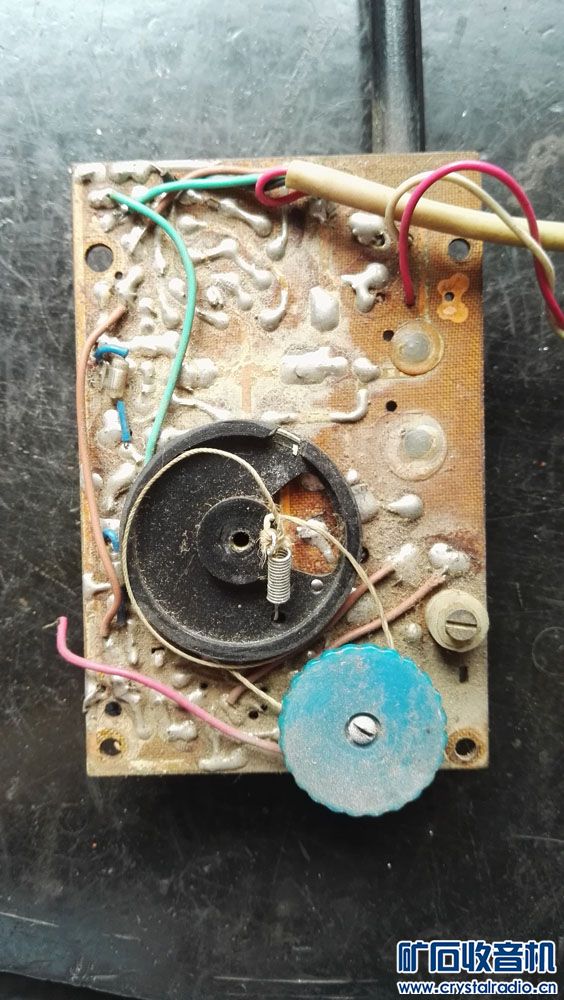

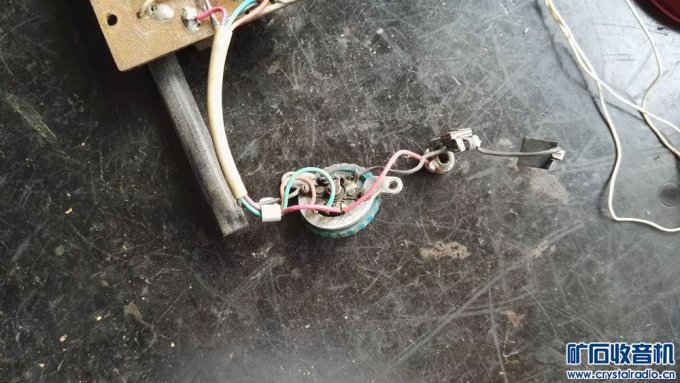

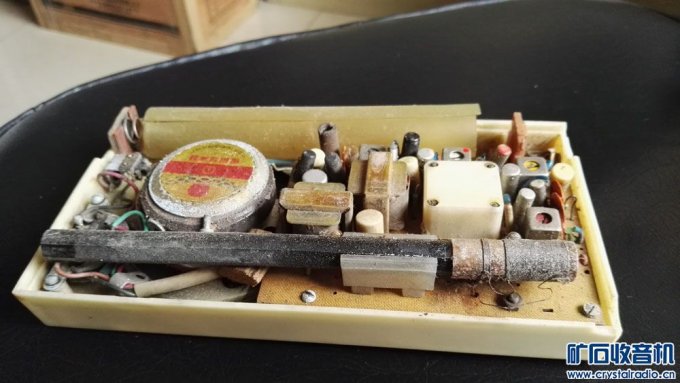

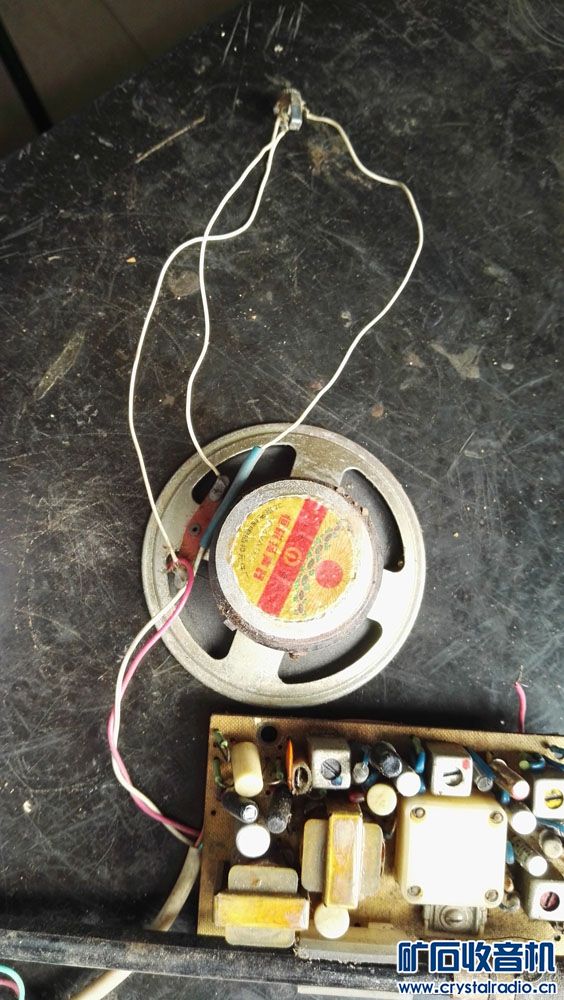

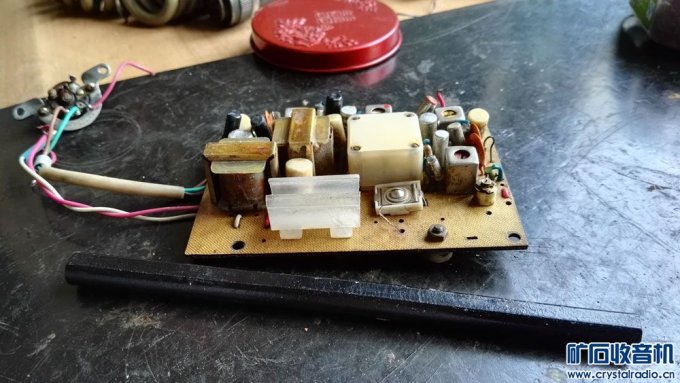

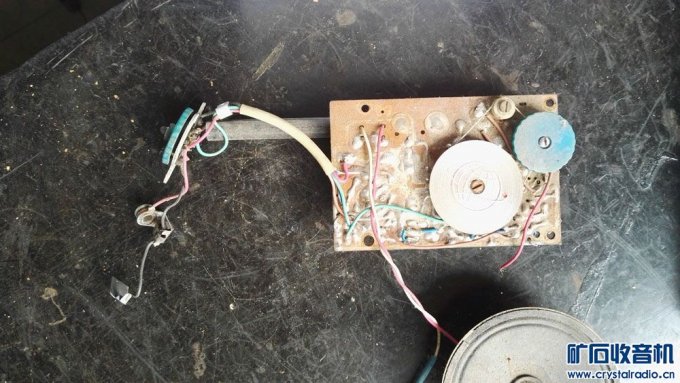

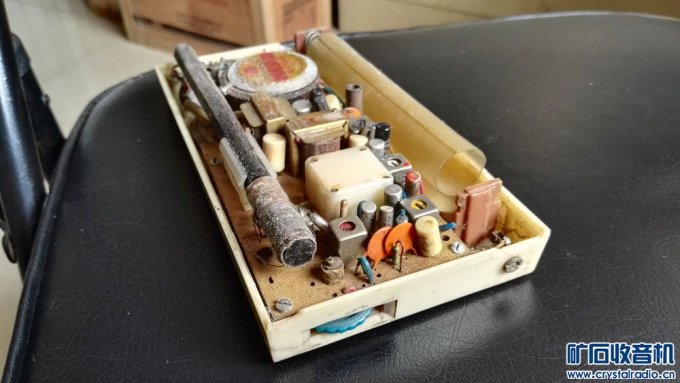

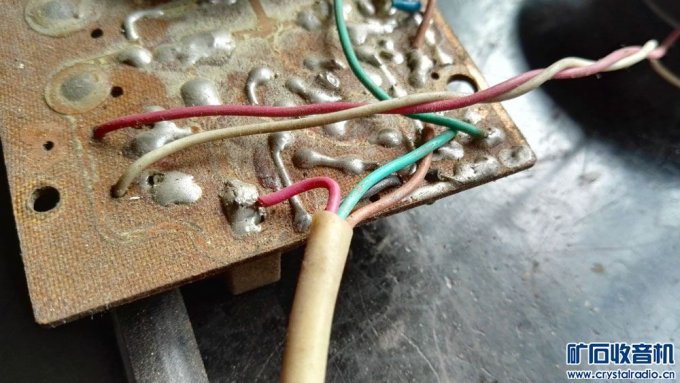

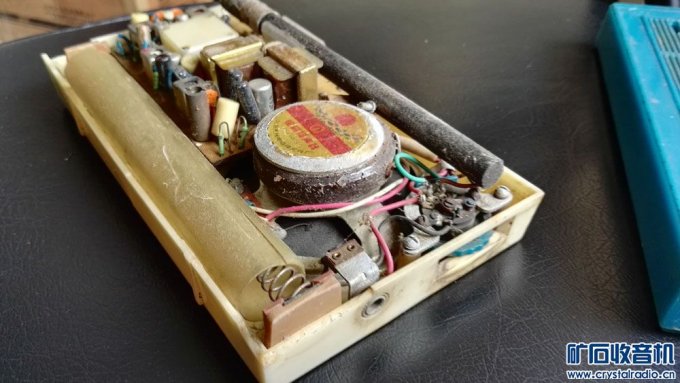

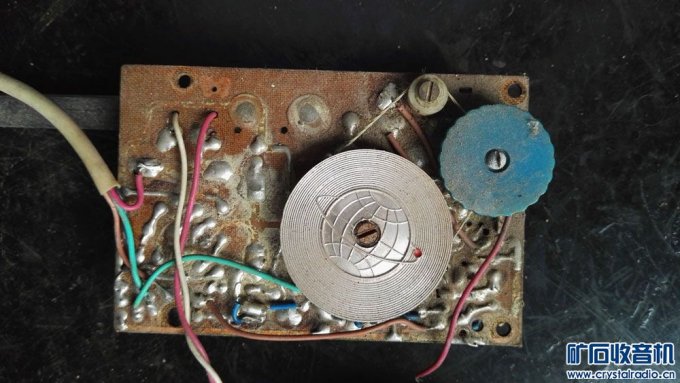

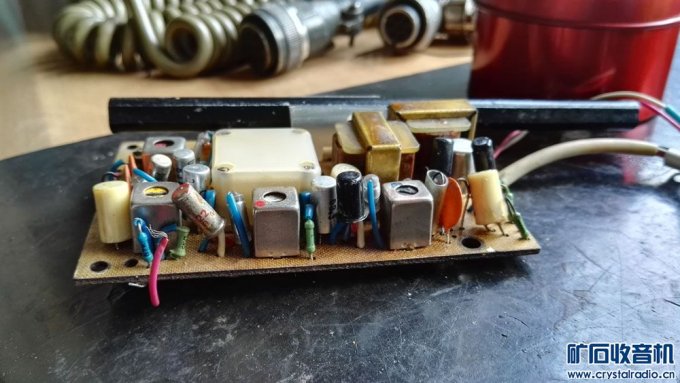

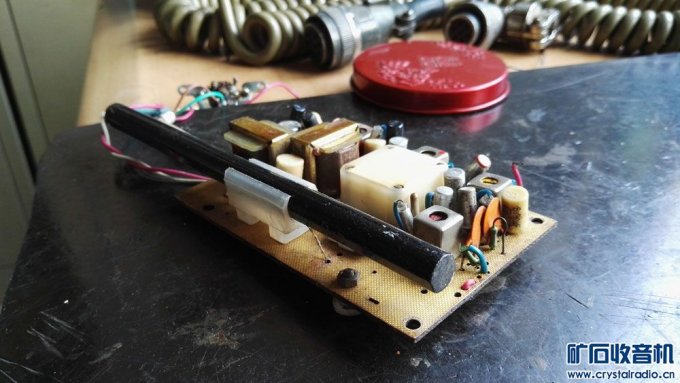

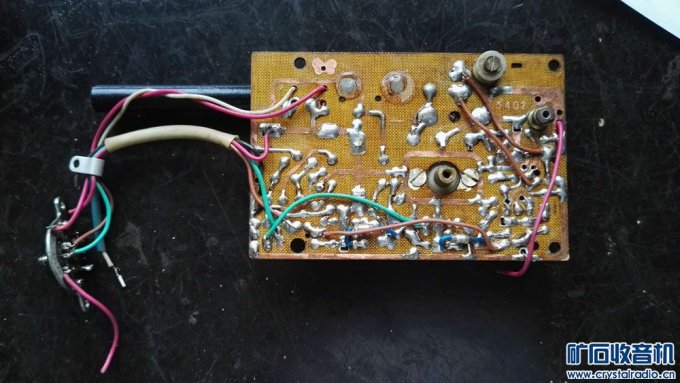

清理前的电路板:

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

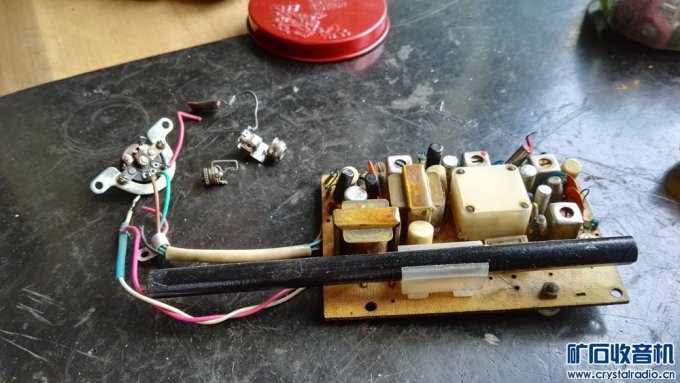

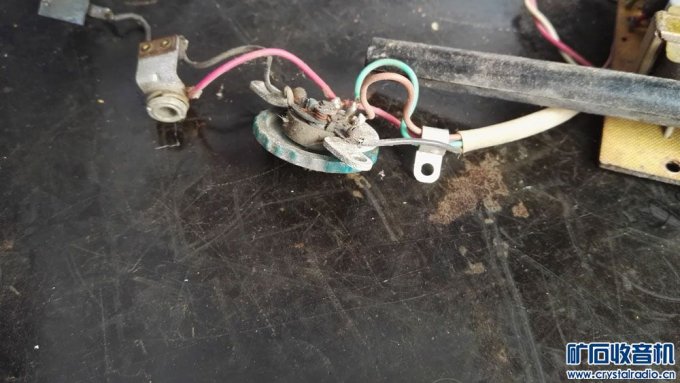

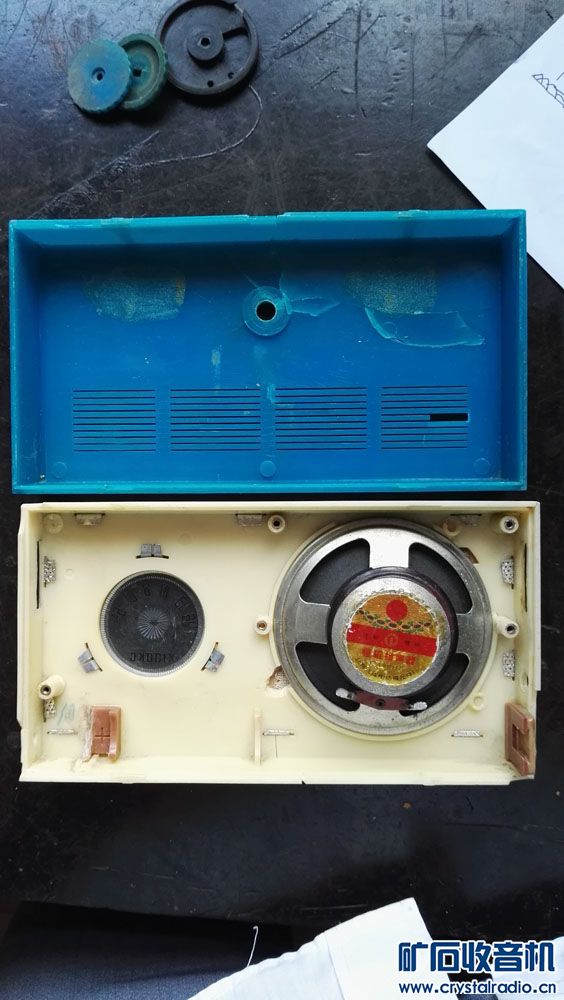

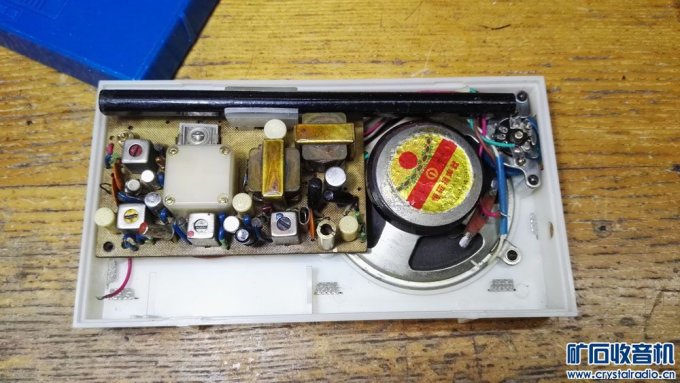

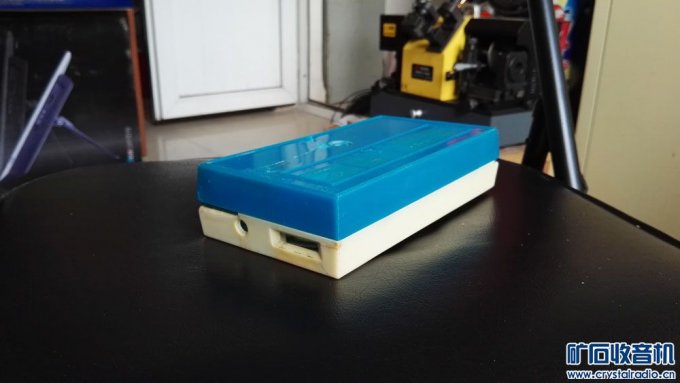

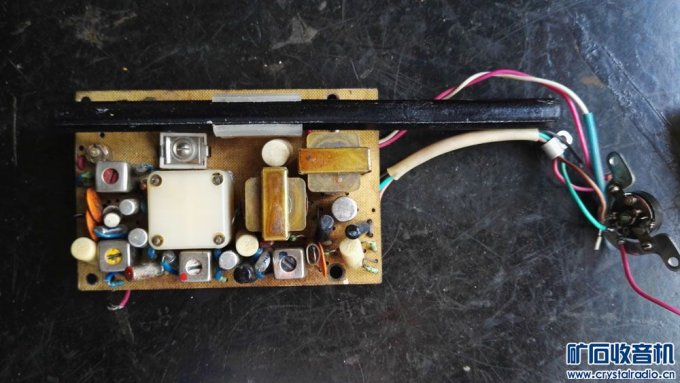

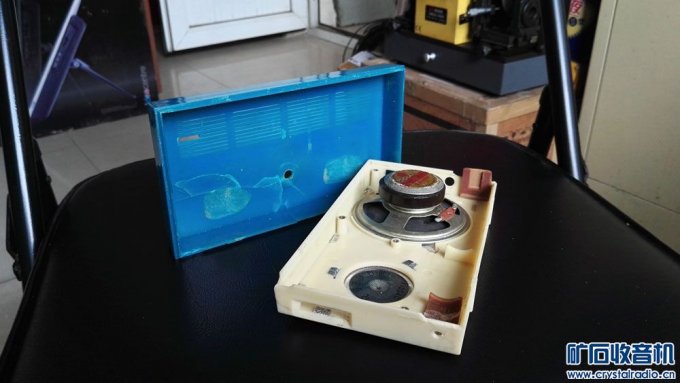

清理后的电路板和机壳:

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

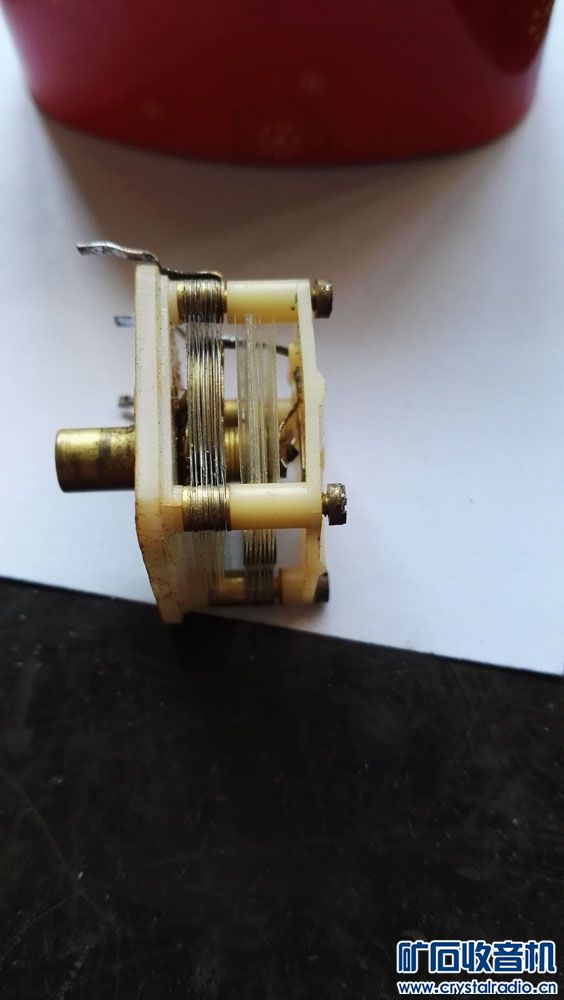

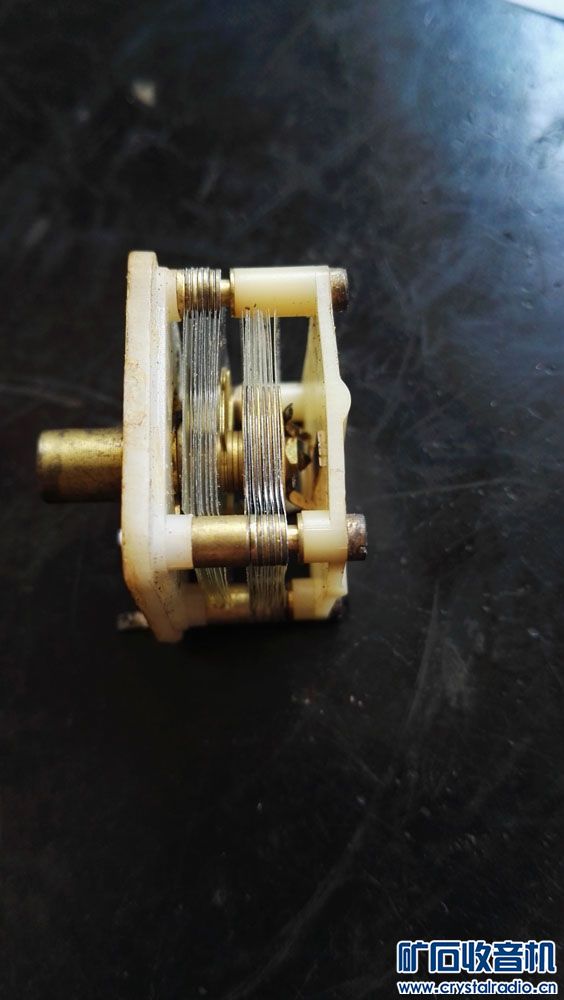

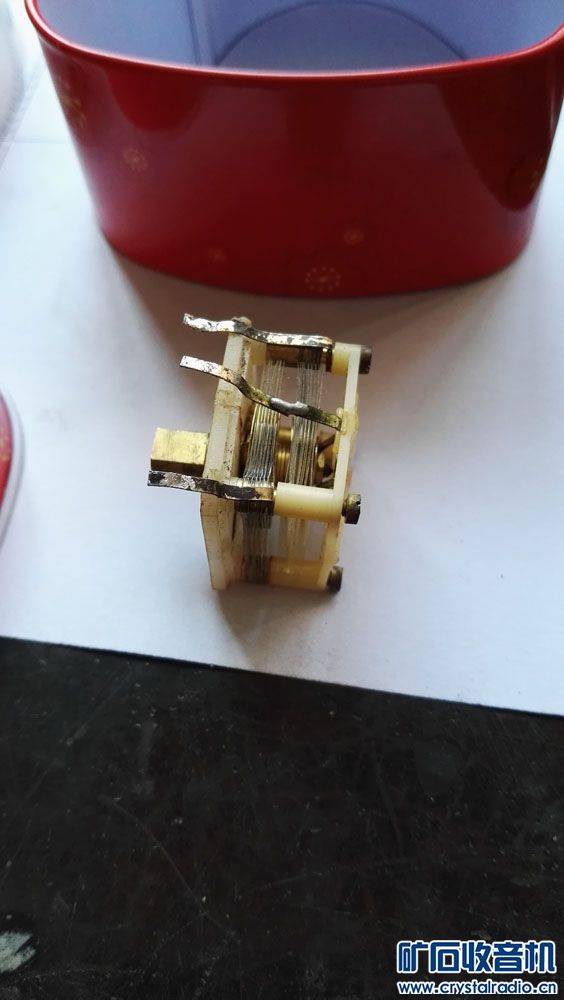

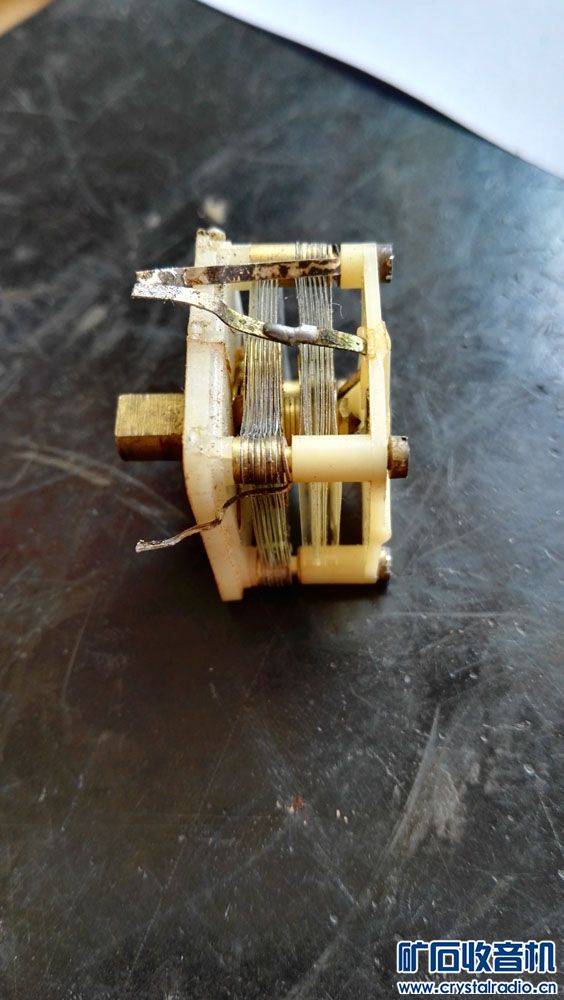

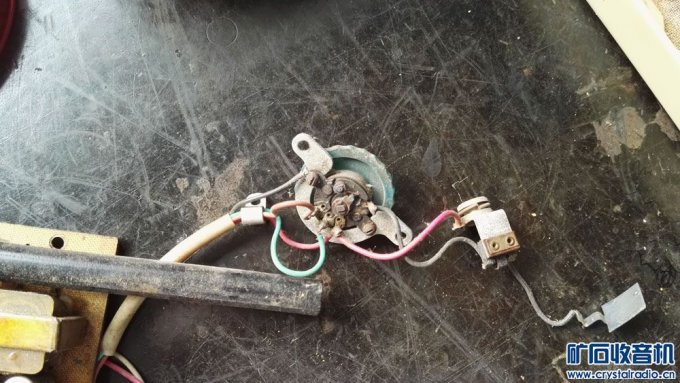

        清理后发现双联无定位360度旋转、音量电位器碳膜磨损露出胶木底板、电位器旋钮碎裂、4个电解电容全部干涸失效、天线线圈霉断。先修复原机的双联:

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

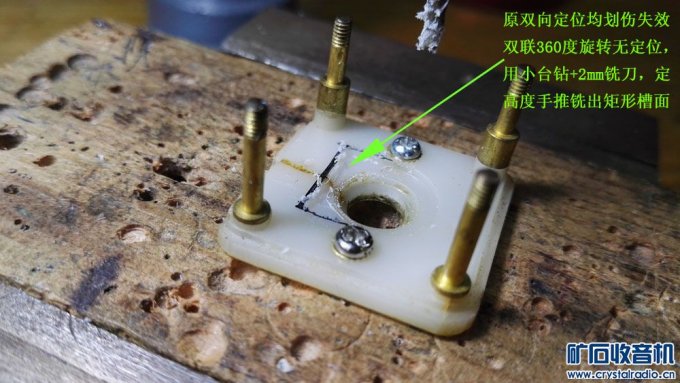

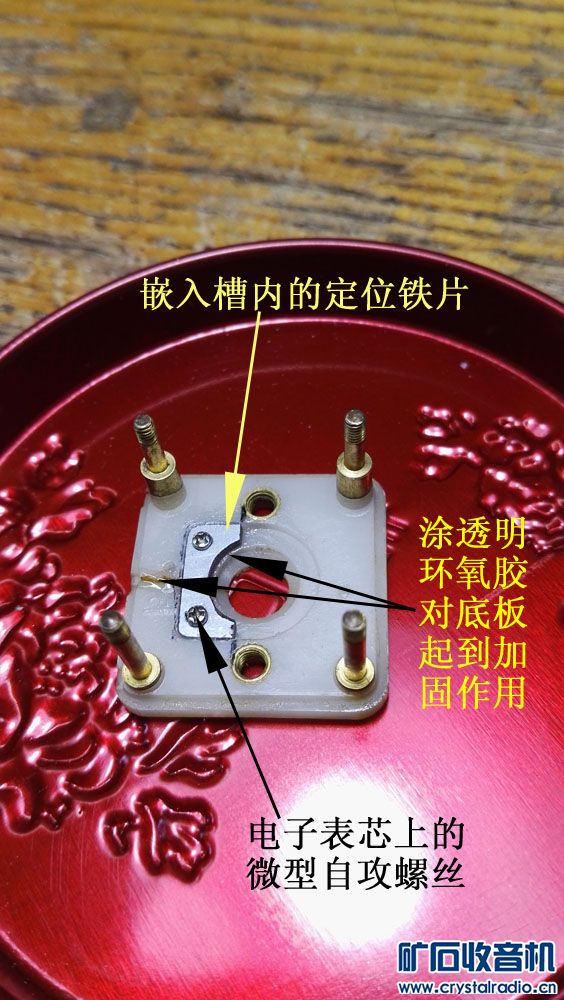

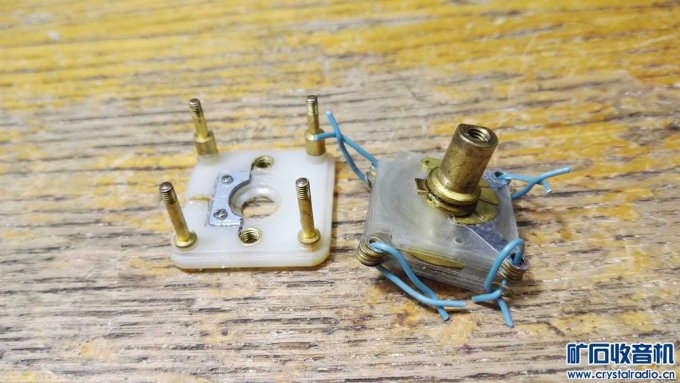

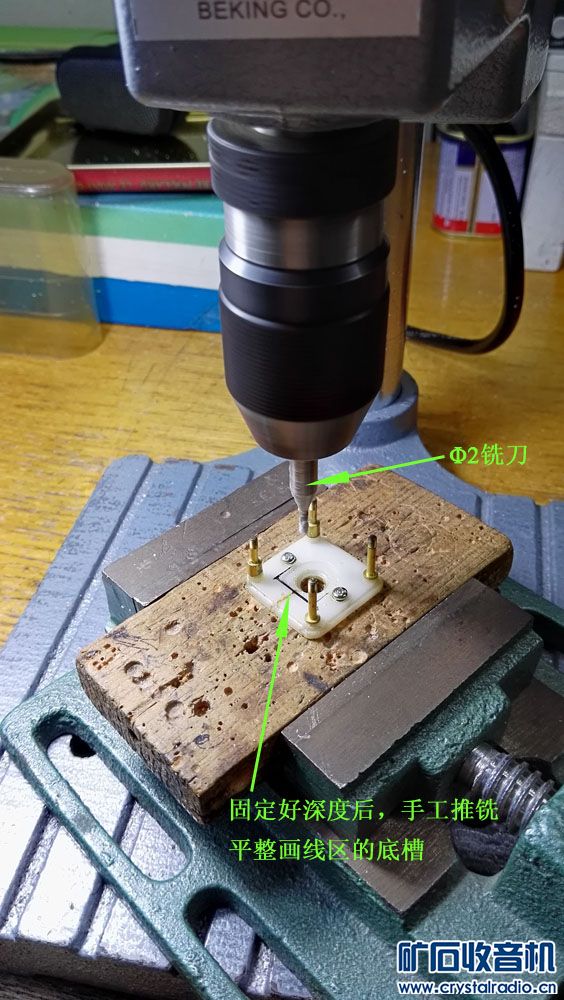

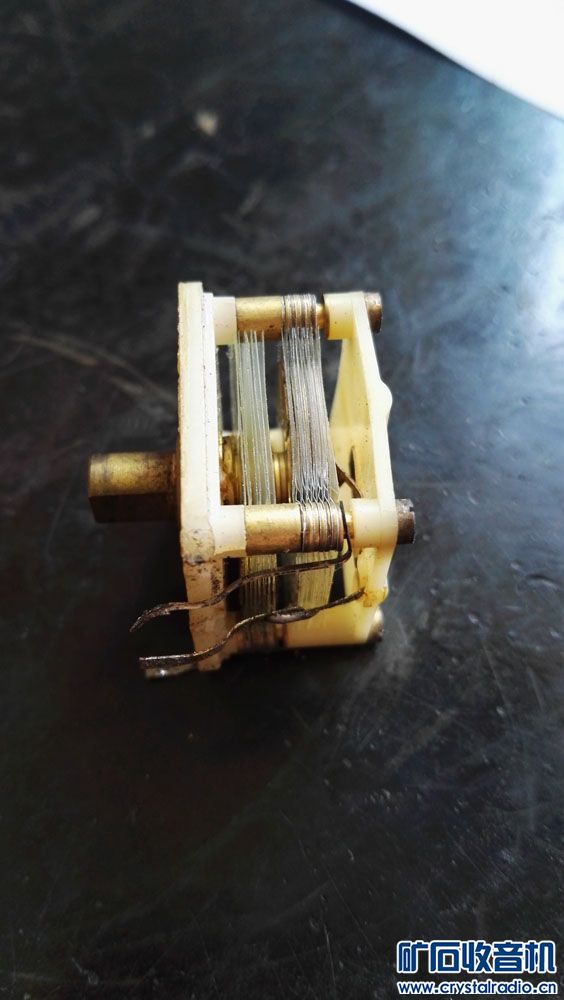

        原机双联的双向定位全部破坏,手里没有轴头完全一样的双联可以代换,只好用下面的办法进行修复。

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!

哈!全新的69造红旗5401收音机!
