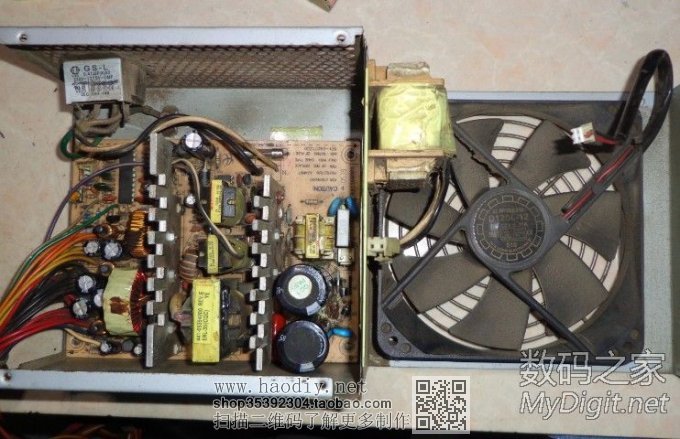

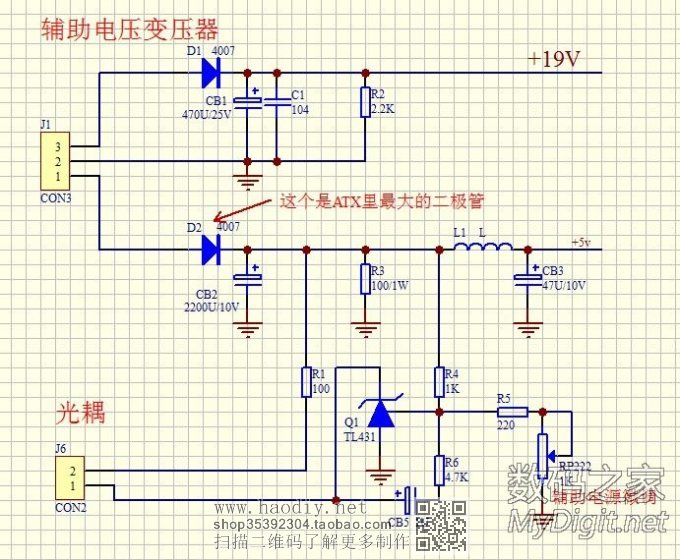

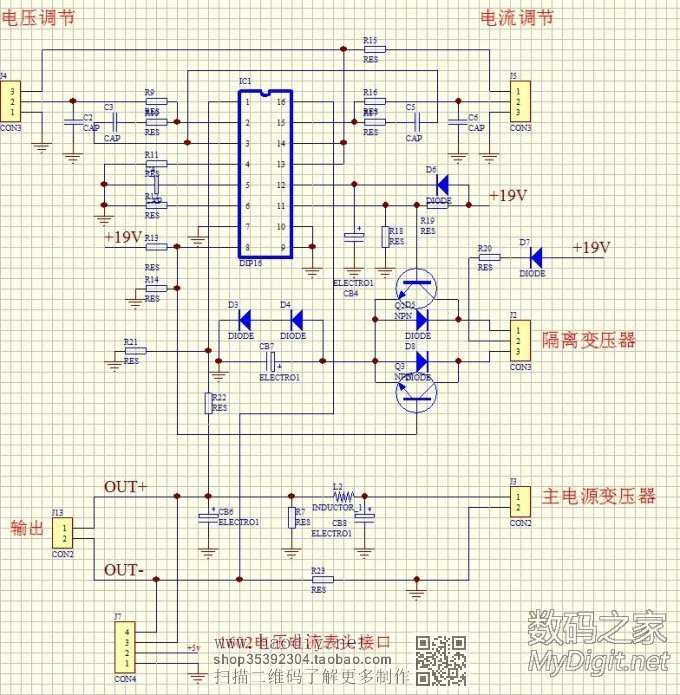

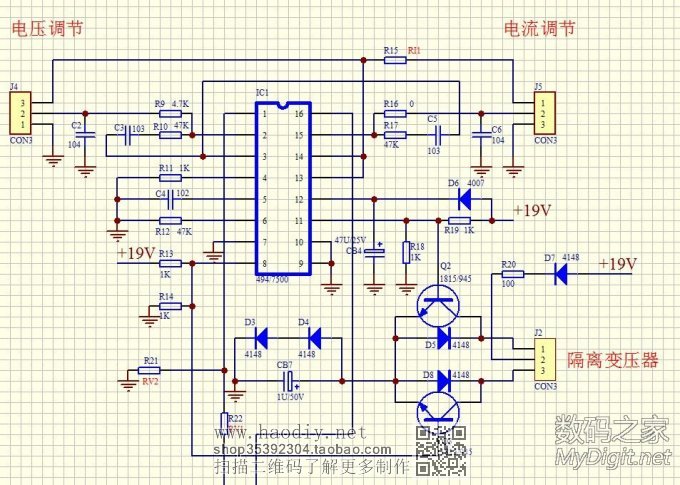

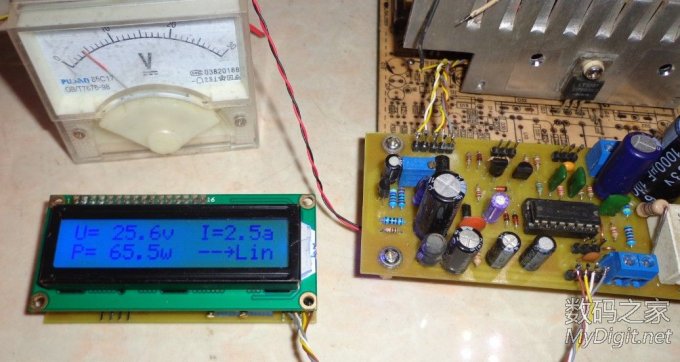

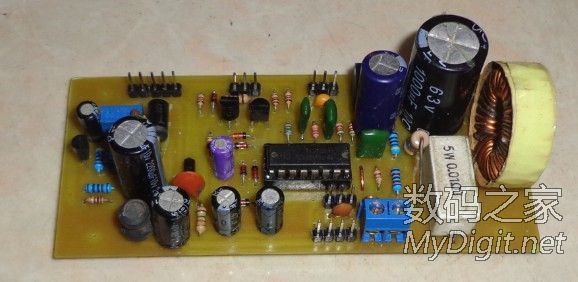

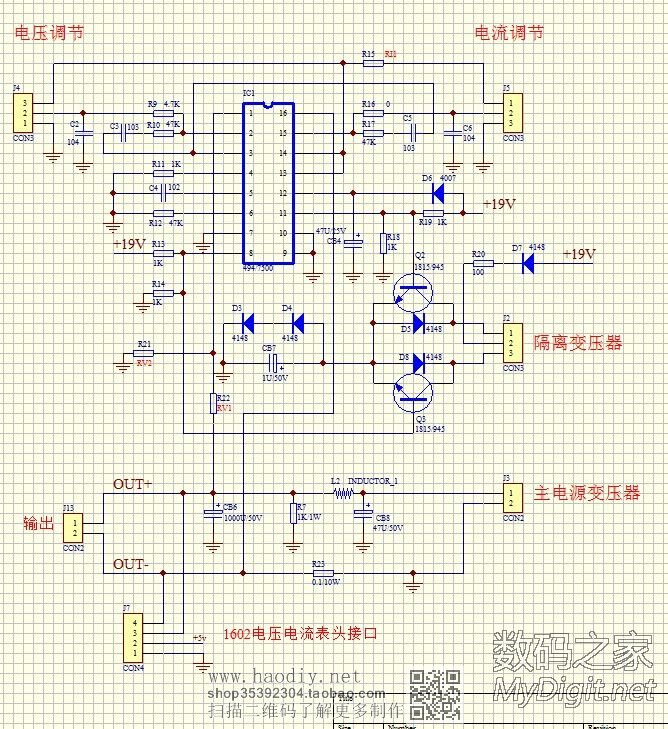

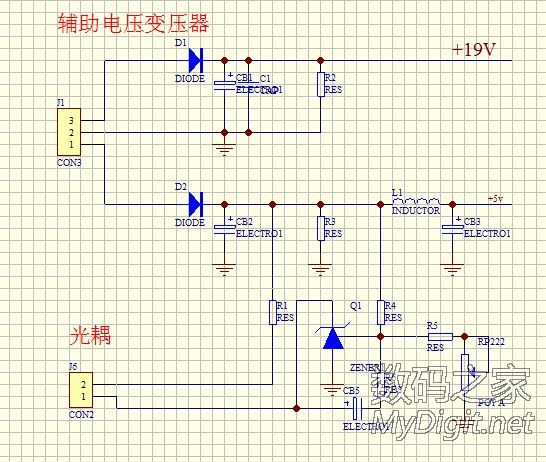

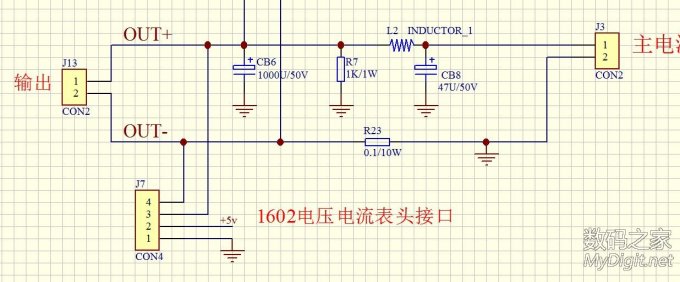

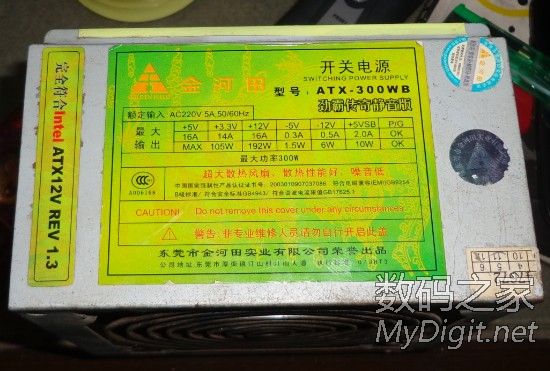

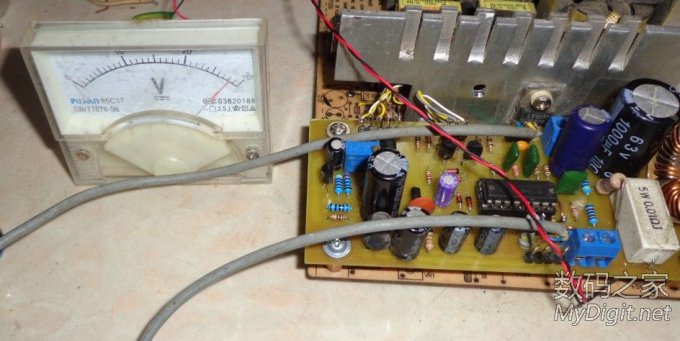

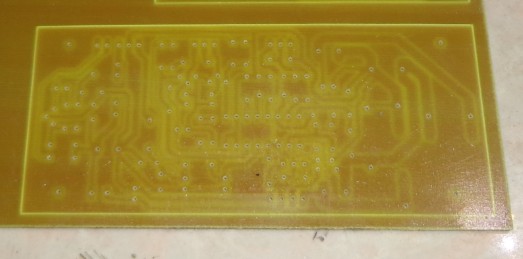

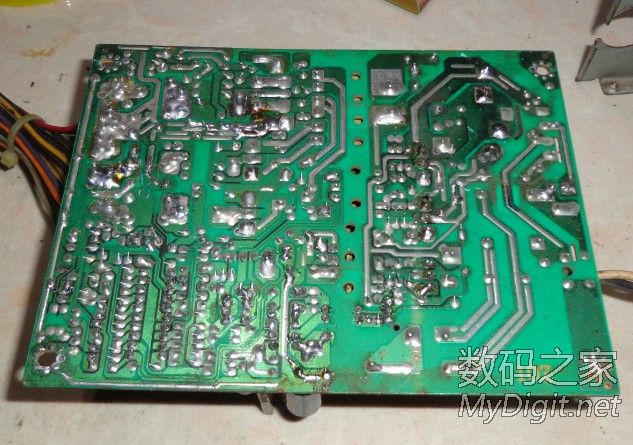

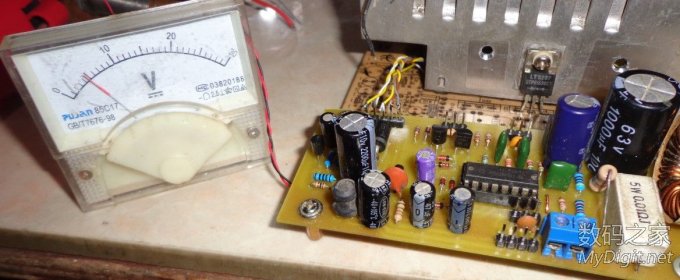

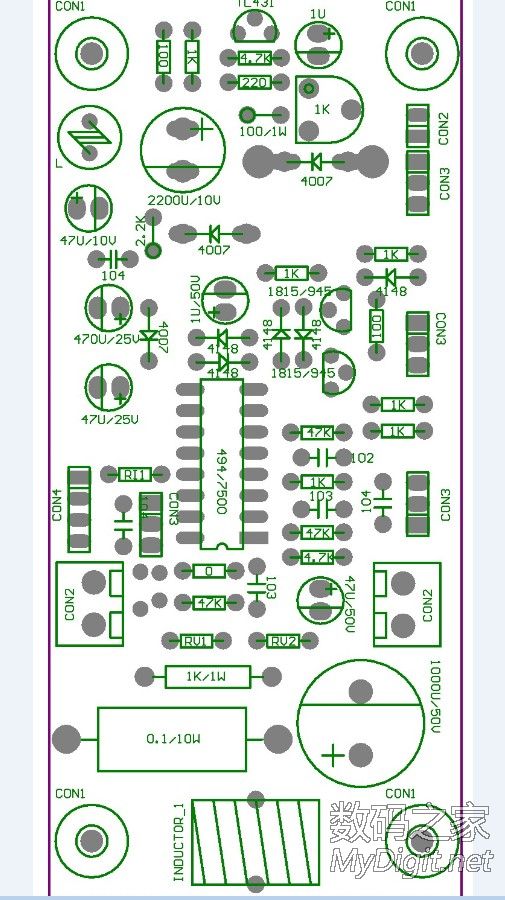

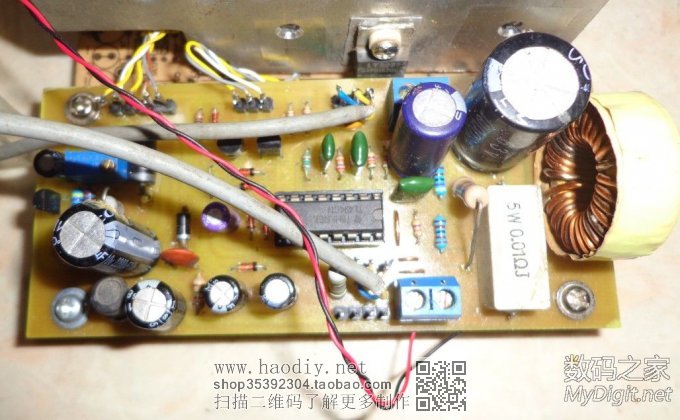

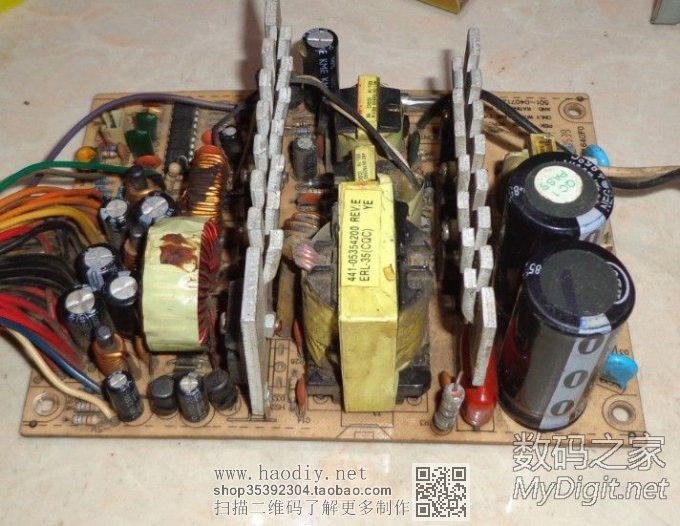

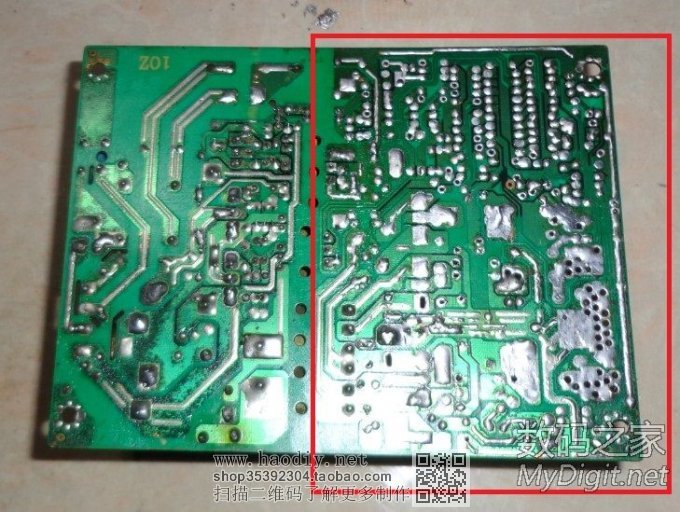

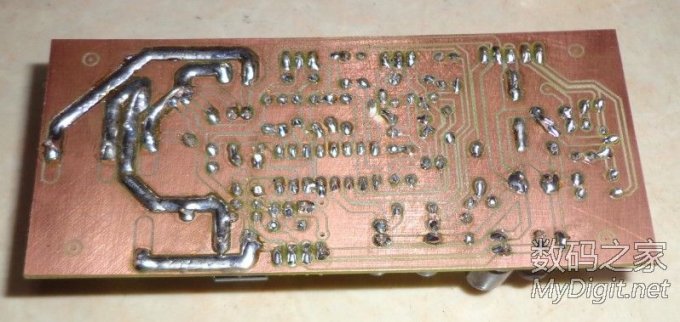

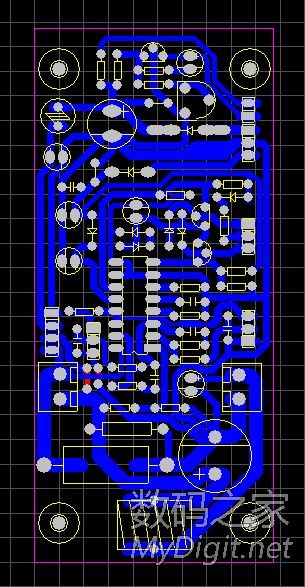

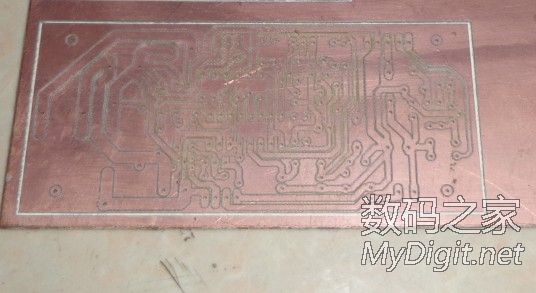

有个ATX电源退役下来了 玩电子的都会珍惜每个电路板 每个零件 都不会随意丢掉 就用来改可调电源 拆开一看 有点失望 是SG6105的芯片 改成可调也可以 但不能从0V起调 调流也不好做 算了 另想办法了······ 高压电路 ATX里的电源 如出一辙 电路都一样 但辅助电源有些不一样 但大多都一样 这是我的电源 金河田ATX-300wb 这是内部图 电路板 开拆··············红框内的零件 全拆 光耦不用拆 红圈处 开始动手 选择494或者7500芯片做调压调流 画电路图 这是调压调流电路部分 这是辅助电源稳压输出部分 PCB 把板子做出来 装上零件 大电流的地方 上点锡 这个板子共有10根线和ATX板相连 2条光耦 3条辅助电源变压器 3条隔离变压器 2条主电源输出 先调试辅助电源 就是先装2条光耦线和3条辅助变压器线 (先不装494芯片 我图中已经调试好了 所以我装了芯片才拍的照片) 测量辅助电源+5V输出电压 要是不是5V 偏高 偏低 就调节红圈处的可调电阻 直到5V为止 调到5V了以后 再测量辅助电源的另一组电源 一般12---19V 我的是18.2V (这个我没照有照片) 辅助电源整好了以后 就装上494或者7500芯片 把隔离变压器的3条线接好 主电源输出的2条线接好 (这两条要尽量粗的) 图片发不完 楼下继续 接好所有的线 包括电位器 就可以试机了 为了保险 最后在220V这边窜个100W灯泡 防止烟花 我一次成功 每有重绕变压器的情况下 最高28V左右 最后 一个四线接口 就是1602表头 单片机我才开始入门 现在程序还没弄好 我是用 STC12C5608AD写的 但还没搞好 等表头程序调试好了 再装壳了 更新原理图 标上元件值 (责任编辑:admin) |
