我家的小型离网太阳能发电系统

时间:2017-07-09 13:18来源:数码之家 作者:hmy12 点击:
第一个系统是2012年花16元买的一块2w单晶板,直冲一节带保护板的18650电池,用定时器控制一个LED灯,已经正常使用大概4年 第二个是12v系统,一共使用了约180w的电池板,12V90AH磷酸铁锂电池,主要供应全家照明,庭院路灯,鱼龟池水车水泵,黑光灯等,家里采光

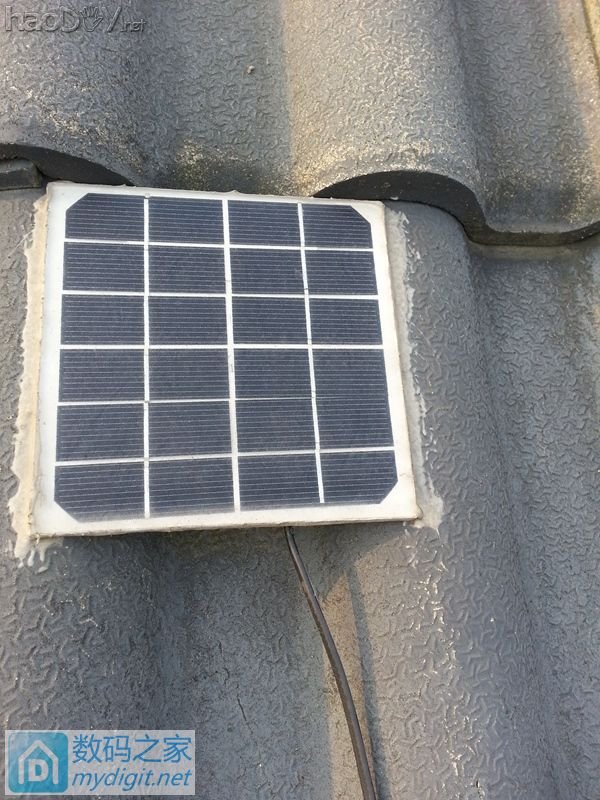

第一个系统是2012年花16元买的一块2w单晶板,直冲一节带保护板的18650电池,用定时器控制一个LED灯,已经正常使用大概4年

我家的小型离网太阳能发电系统

我家的小型离网太阳能发电系统

我家的小型离网太阳能发电系统



第二个是12v系统,一共使用了约180w的电池板,12V90AH磷酸铁锂电池,主要供应全家照明,庭院路灯,鱼龟池水车水泵,黑光灯等,家里采光比较好白天基本不会用照明,所以逆变器用定时器控制每天17点-0点才开,尽量减少逆变器空载损耗,其余时间照明自动切换到市电,庭院路灯一共11个LED灯,总耗电大约45w,其中8个灯每天光控开定时到21点熄灭,门前、门后、院中3个灯光控常亮,鱼龟池用雨控开关控制,下雨天水车,黑光灯不工作,水车功耗4w白天工作12小时,黑光灯11w等院灯熄灭后工作4个小时,给鱼龟提供蚊虫饲料。家里灯具除书房外都是LED,用电比较省,阴雨天气也能顶2-3天,系统实际使用时间约一年多

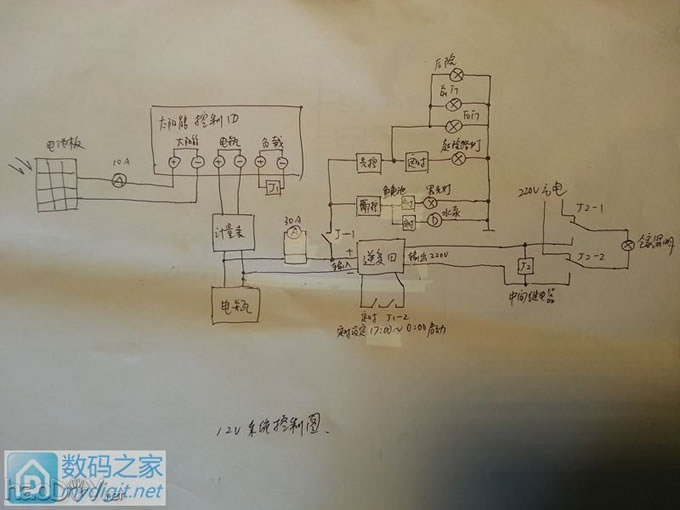

12v系统图

我家的小型离网太阳能发电系统

我家的小型离网太阳能发电系统

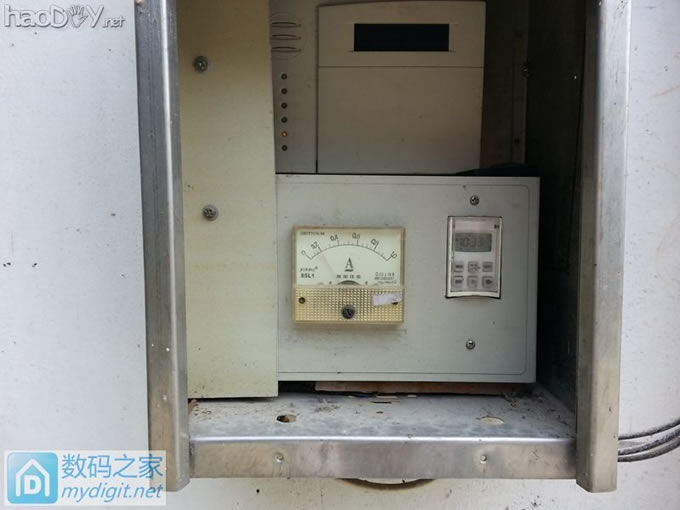

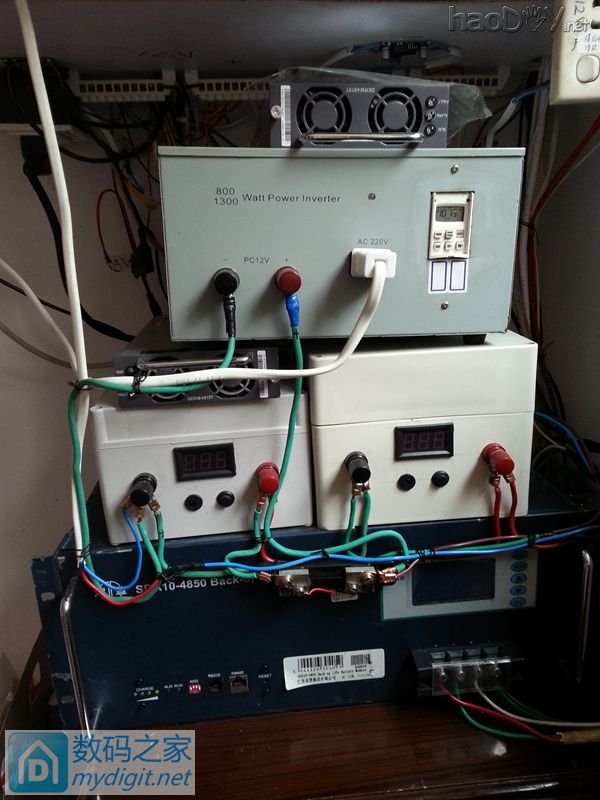

上面的是800w逆变器,中间两个白色的是磷酸铁锂电池,一个12V50AH,一个12V40AH

我家的小型离网太阳能发电系统

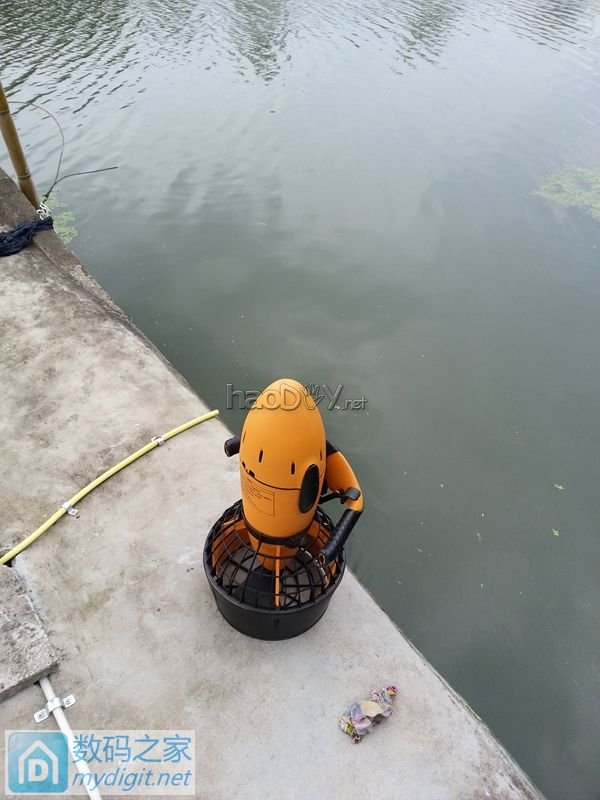

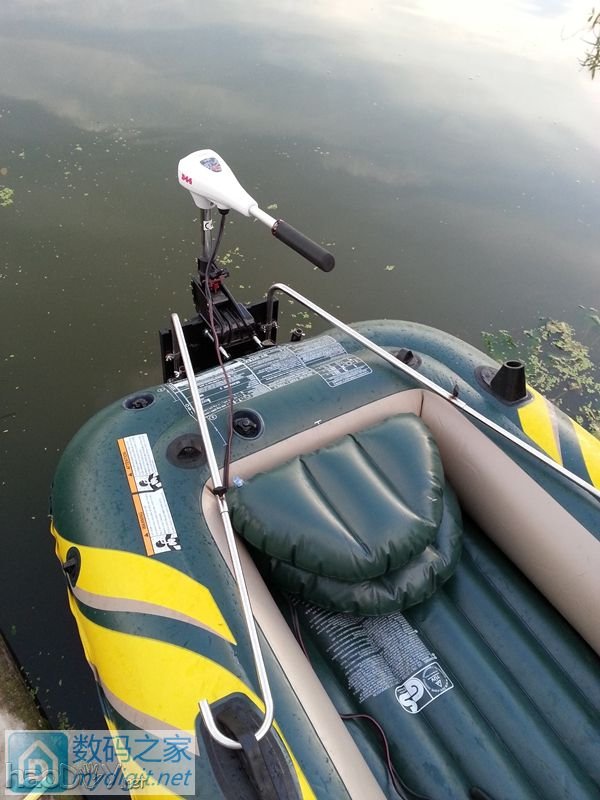

两块磷酸铁锂电池是并联的,需要的时候可以拆下一块给小型电动推进器用
我家的小型离网太阳能发电系统


我家的小型离网太阳能发电系统

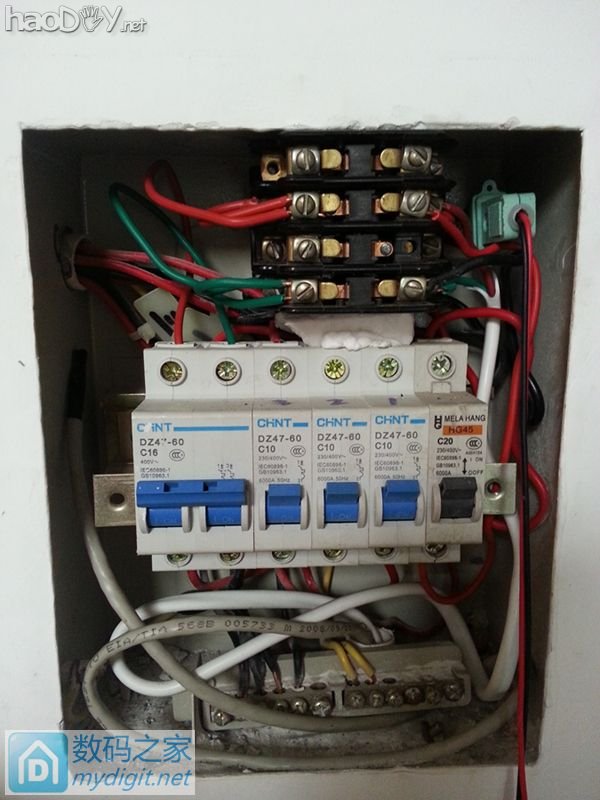

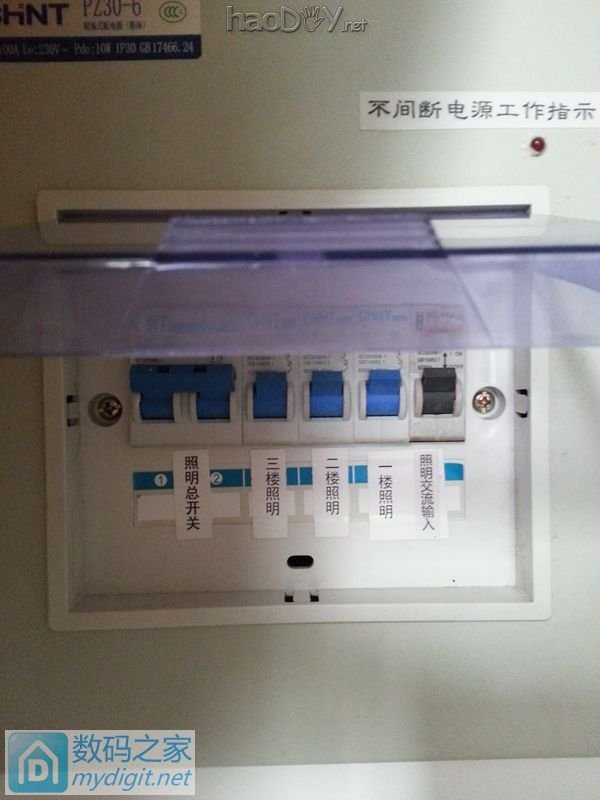

用中间继电器做市电、太阳能切换,经实际使用小功率还是可行的,家里照明线路是独立的

我家的小型离网太阳能发电系统

我家的小型离网太阳能发电系统

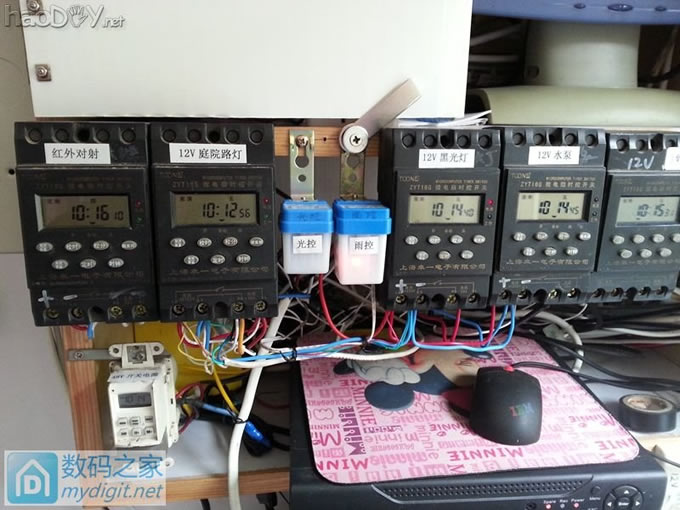

各路定时,雨控,光控

我家的小型离网太阳能发电系统

我家的小型离网太阳能发电系统

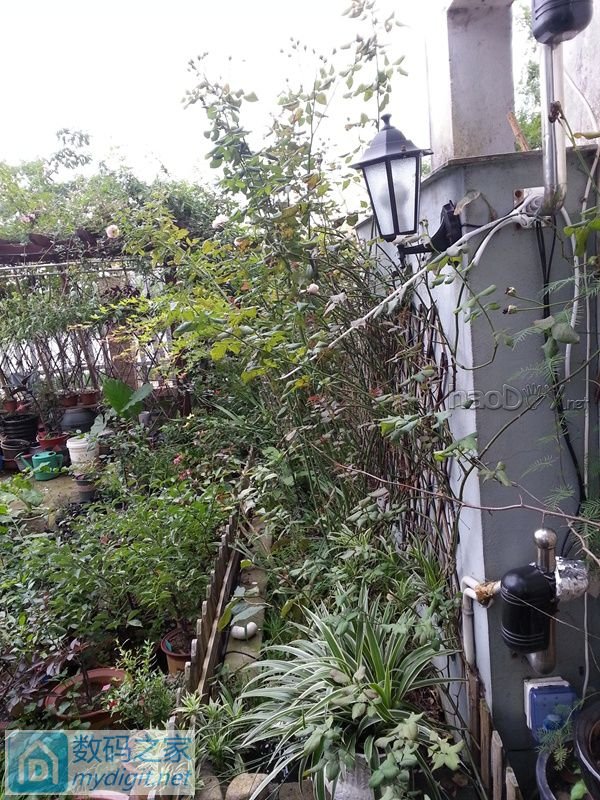

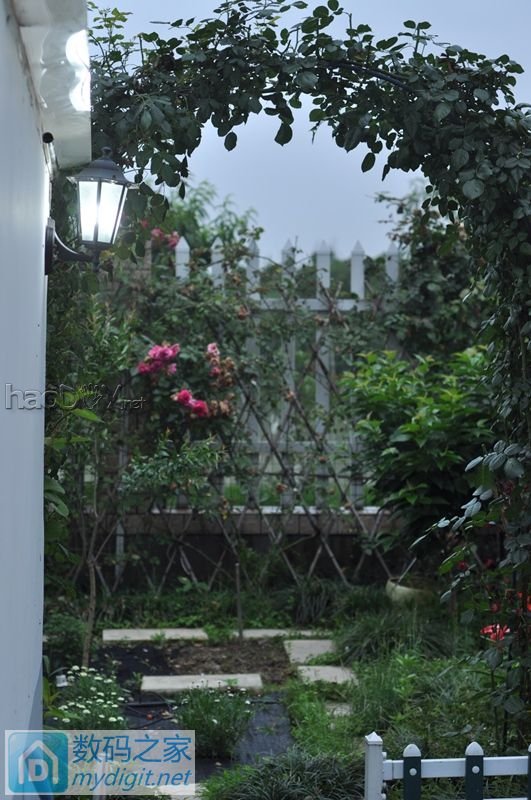

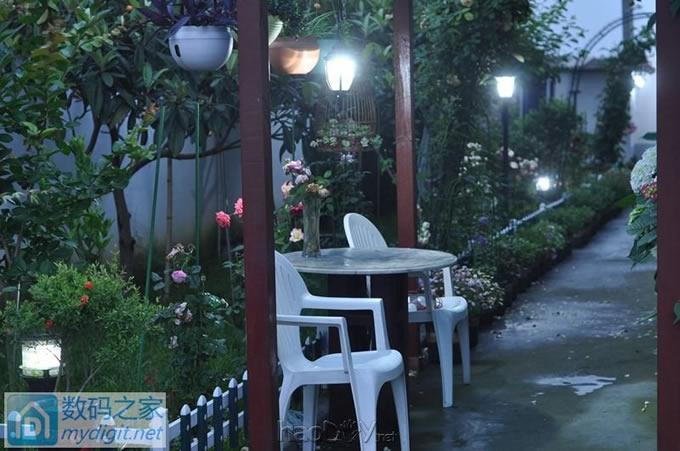

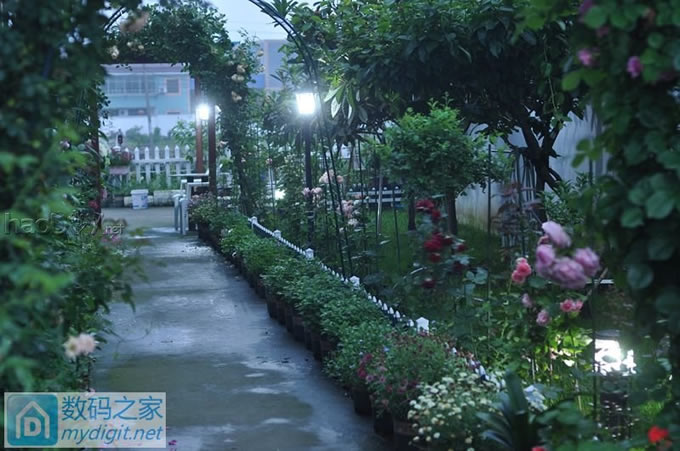

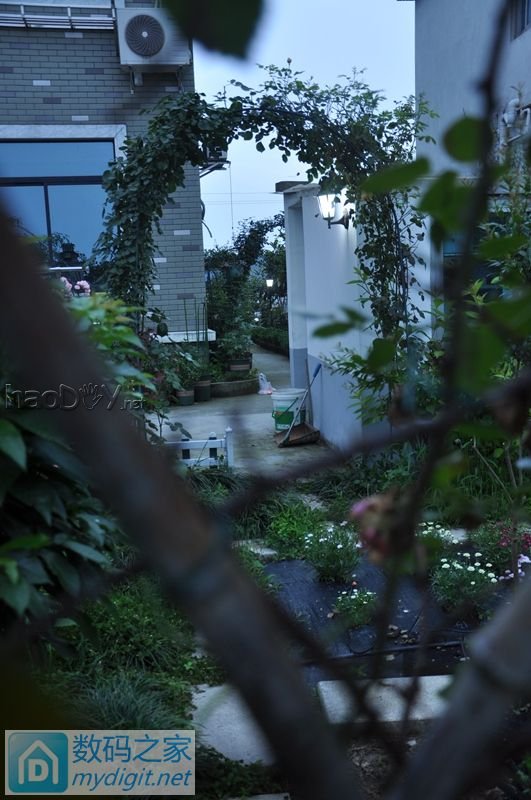

庭院路灯

我家的小型离网太阳能发电系统

我家的小型离网太阳能发电系统

我家的小型离网太阳能发电系统

我家的小型离网太阳能发电系统

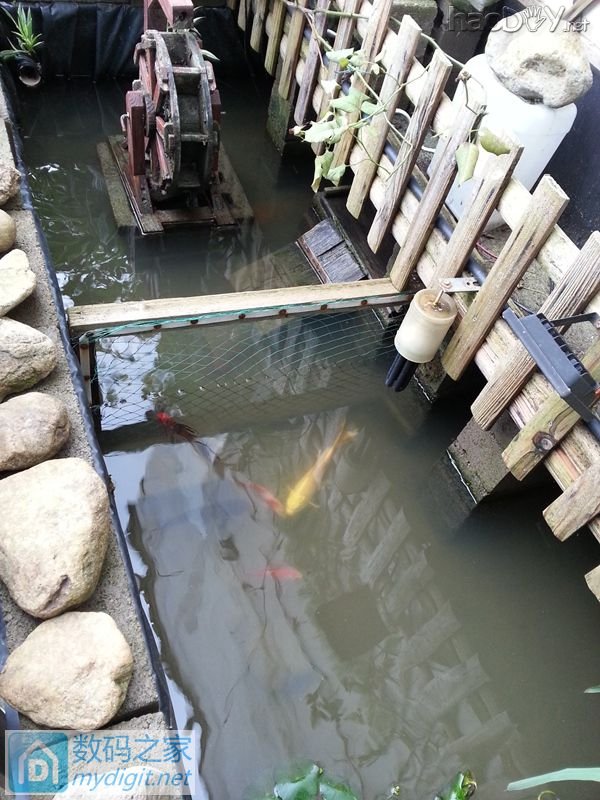

鱼龟池,水车水泵、黑光灯
我家的小型离网太阳能发电系统

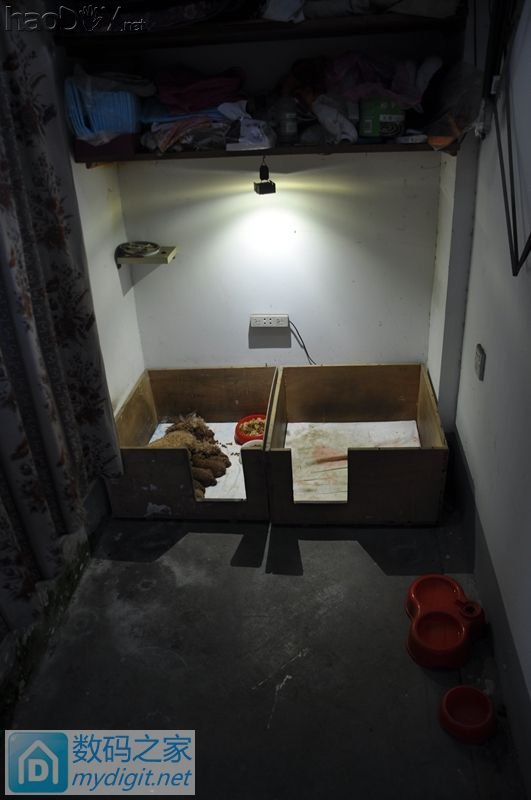

宠物房
我家的小型离网太阳能发电系统


第三个系统是48v不间断电源发展起来的,由于家里8路红外对射红外报警器,网络弱电箱,8路硬盘监控录像机,大门开门机,门禁电控锁等都需要不间断电源,所以花1150元购买了一个双登48v50ah磷酸铁锂电池组,后来又在一个倒闭灭蚊灯厂家购买了15块30w全新电池板,加上家里的3块46w电池板,电池板总容量约580w,设置太阳能控制器控制电池组容量用到约一半时启动市电供电,这样即使停电电池组还能继续为上述设备供电

我家的小型离网太阳能发电系统

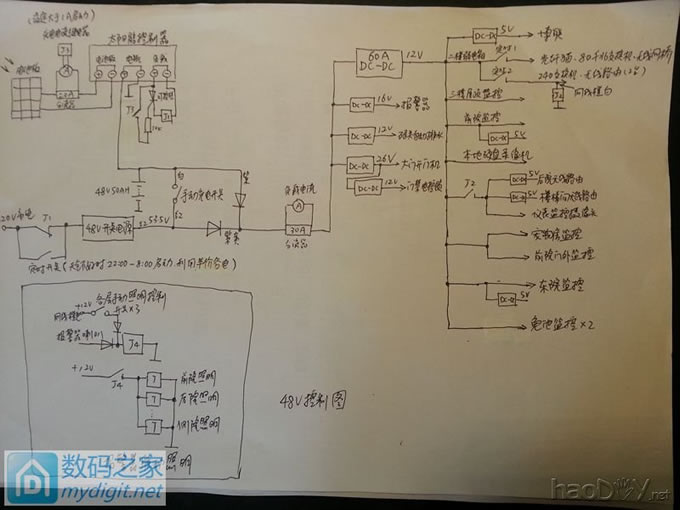

48v系统图
我家的小型离网太阳能发电系统

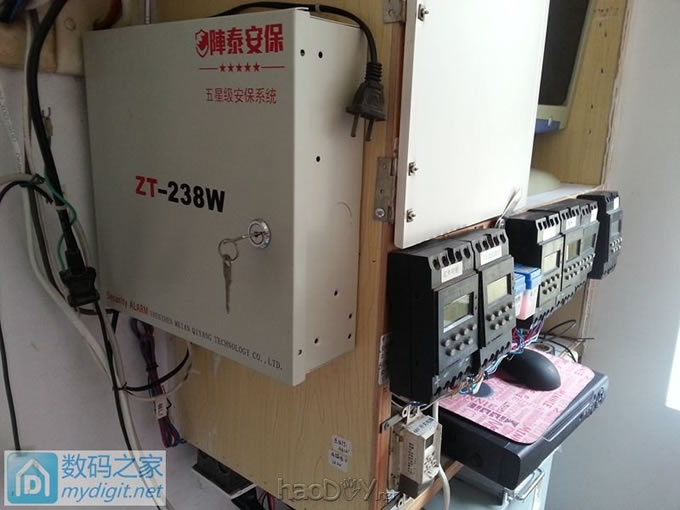

8路红外对射报警器,鼠标下面的是硬盘录像机

我家的小型离网太阳能发电系统

我家的小型离网太阳能发电系统

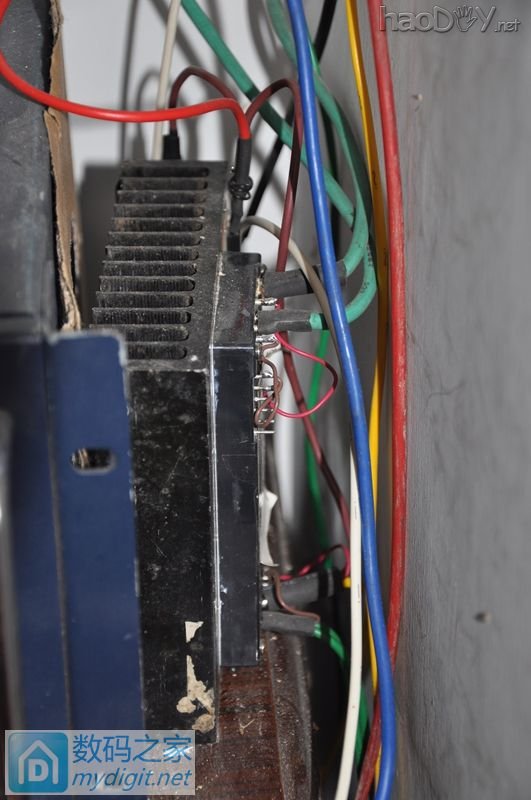

48v转12v 60a模块

我家的小型离网太阳能发电系统

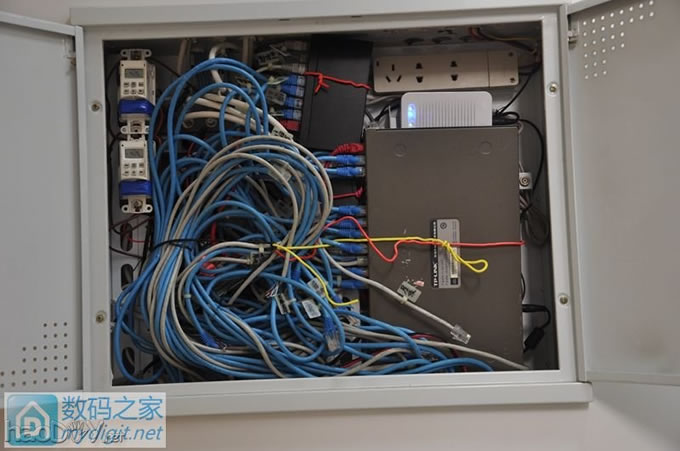

弱电箱设备比较多,线有点乱,有光纤猫、8口千兆交换机、24口千兆交换机、无线网桥、博联、外接5个无线路由器,耗电约30多w

我家的小型离网太阳能发电系统

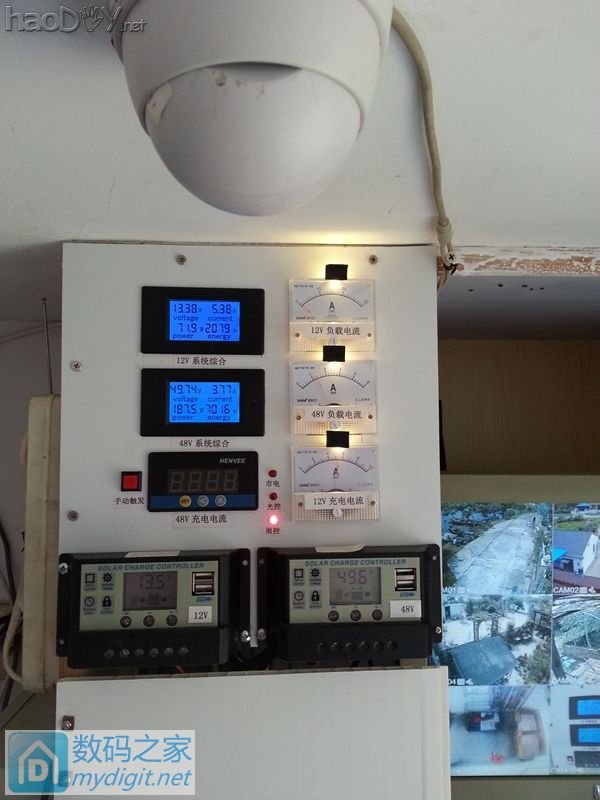

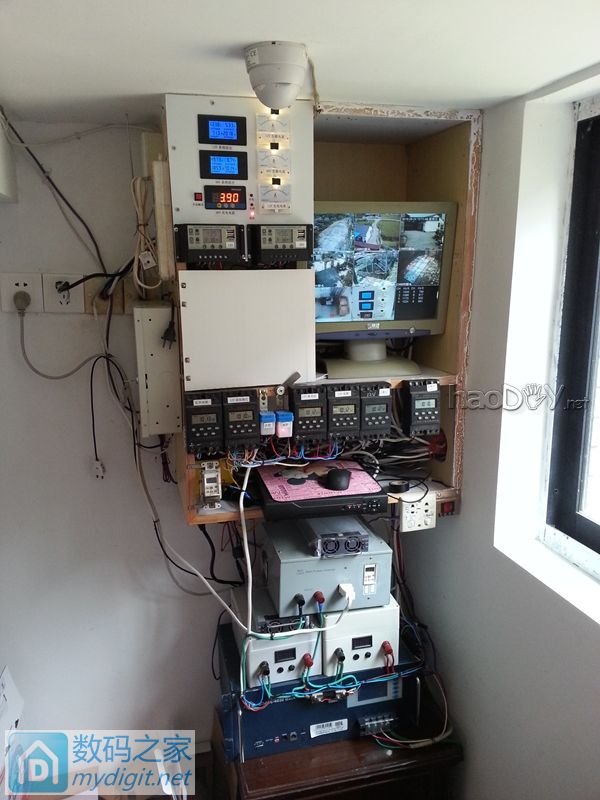

整体
我家的小型离网太阳能发电系统

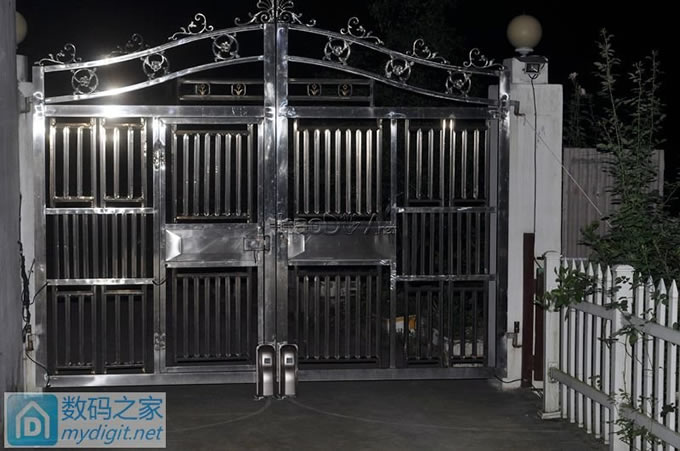

后院开门机

我家的小型离网太阳能发电系统

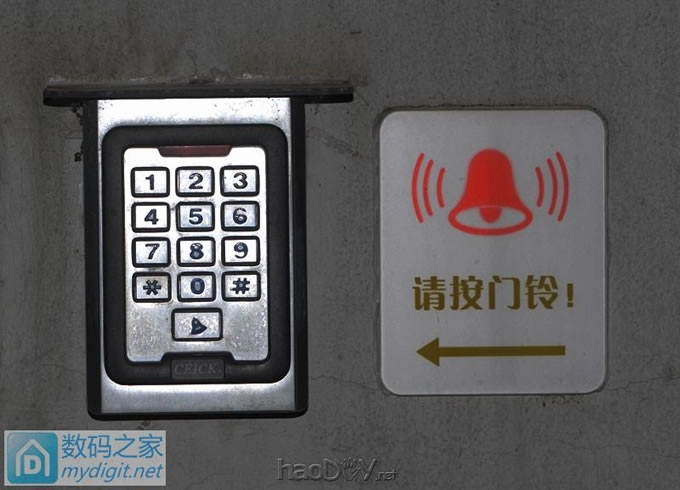

门禁电控锁

我家的小型离网太阳能发电系统

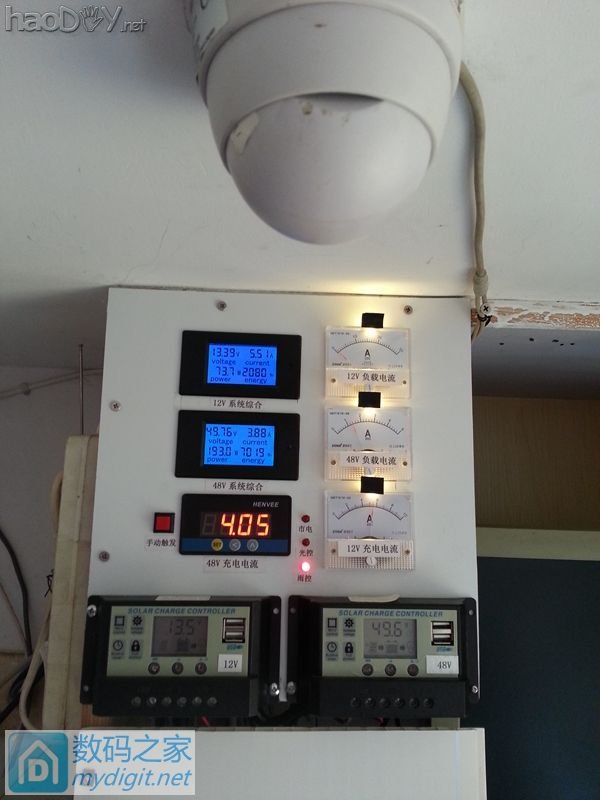

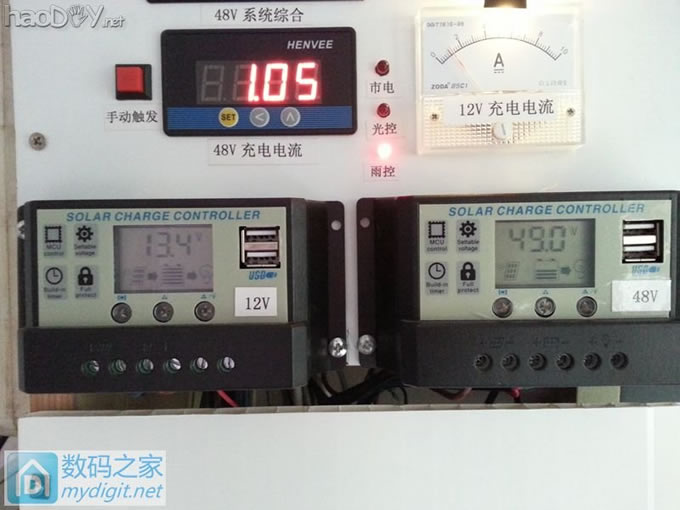

普通太阳能控制器

我家的小型离网太阳能发电系统

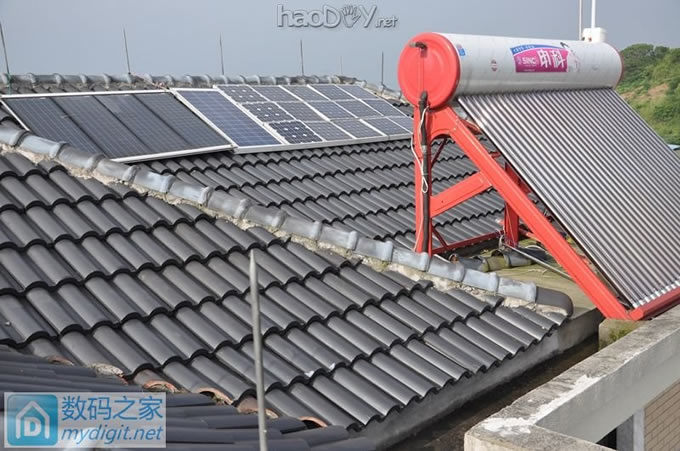

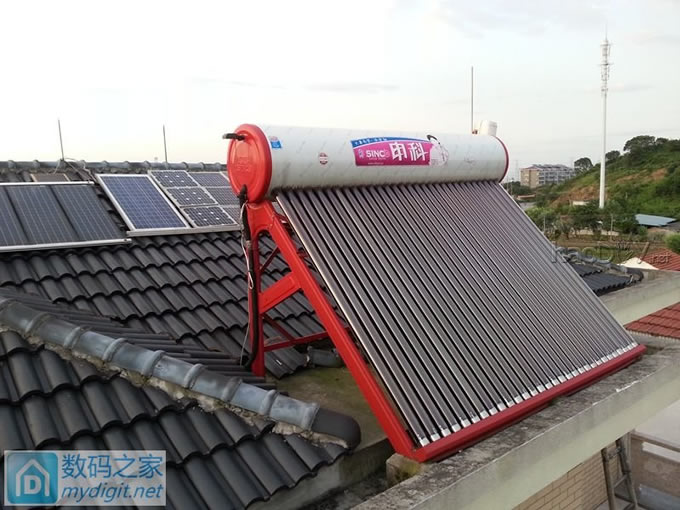

太阳能热水器比太阳能电池板效率高多了

我家的小型离网太阳能发电系统

整个系统一共花费3000多元,天气好的话每天能发2度多电,至少要发4000度电才能回本,想回本比较难,带来的好处是不怕停电,拥有了一个小型不间断电源系统,太阳能离网系统喜欢玩的话还是挺好玩的。
