无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...

时间:2017-10-15 21:52来源:itbbs.pconline.com.cn 作者:☆长风大侠☆ 点击:
貌似最近做移动电源的不少. 前段时间我也做了个,只是比较忙没什么时间编辑, 又是迟来的一帖.也不算是跟风吧. 分享和灌水而已,不喜勿怪. 材料: 三星18650三个共7800mAh锂电组,63大洋. 一个双USB升压保护一体块,32大洋. DIY的烟盒外壳一个,25大洋. 合计是120大
貌似最近做移动电源的不少.

前段时间我也做了个,只是比较忙没什么时间编辑,

又是迟来的一帖.也不算是跟风吧.

分享和灌水而已,不喜勿怪.

材料:
三星18650三个共7800mAh锂电组,63大洋.
一个双USB升压保护一体块,32大洋.
DIY的烟盒外壳一个,25大洋.
合计是120大洋.
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...


带个LED灯.可以当小电筒用的说.
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...

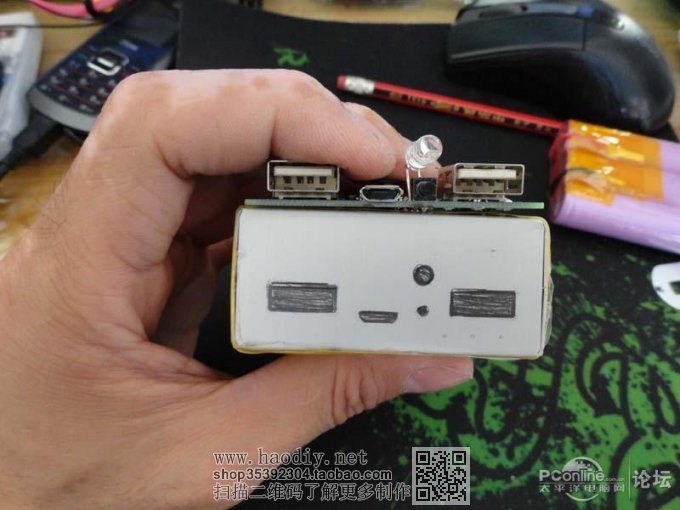

对号入座,画好要开孔的位置.
虽然有很多现成的外壳,
但还是喜欢自己做,也许这就叫个性吧.哈
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...


开孔工具!
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...

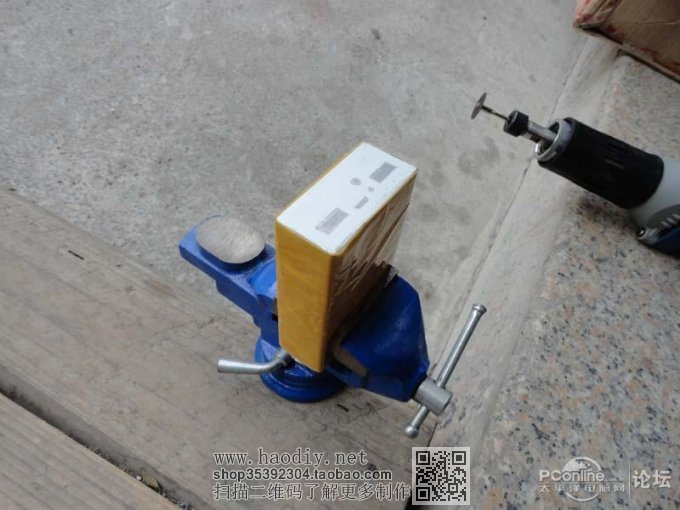

上台虎钳!
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...

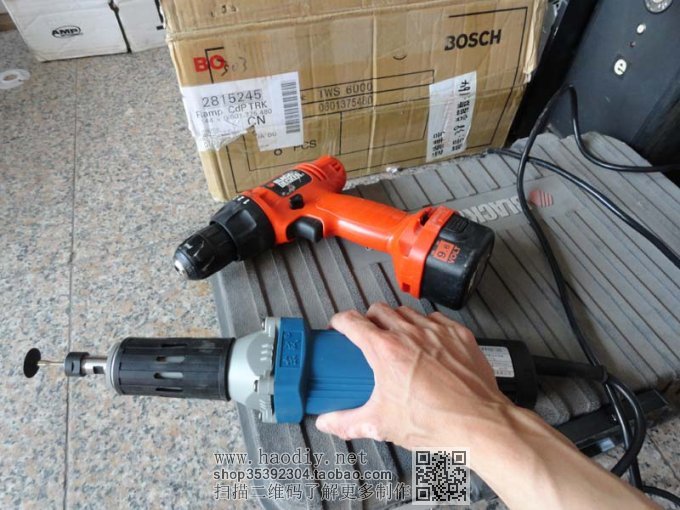

新买的这个400W电磨有力多了...
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...


孔小,只能慢慢来了.
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...

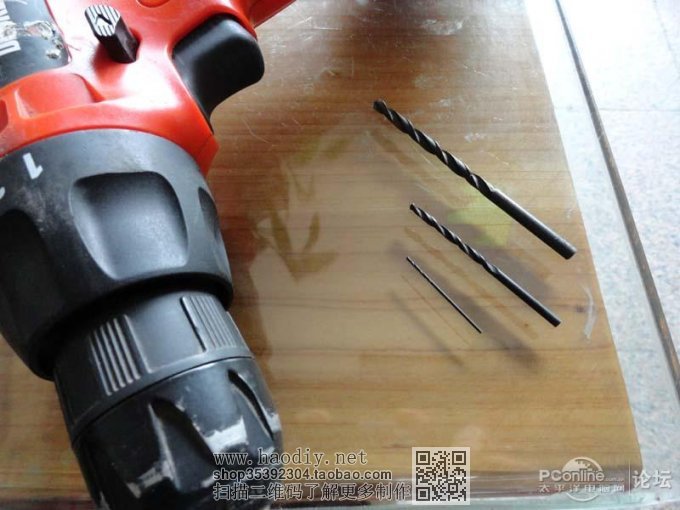

大中小三根钻头.
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...

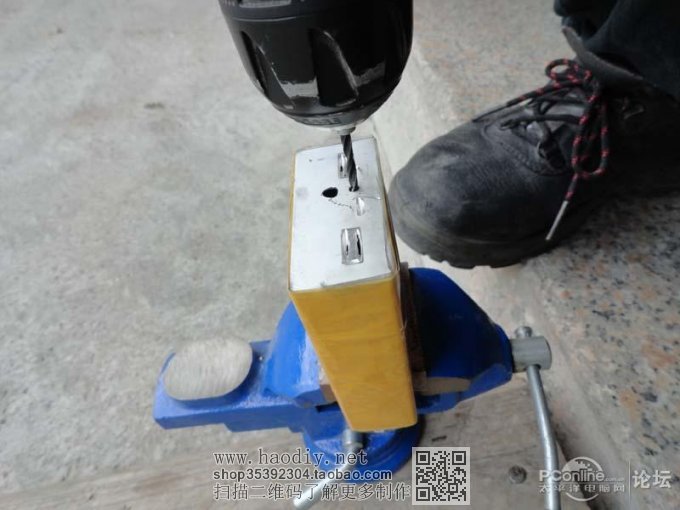

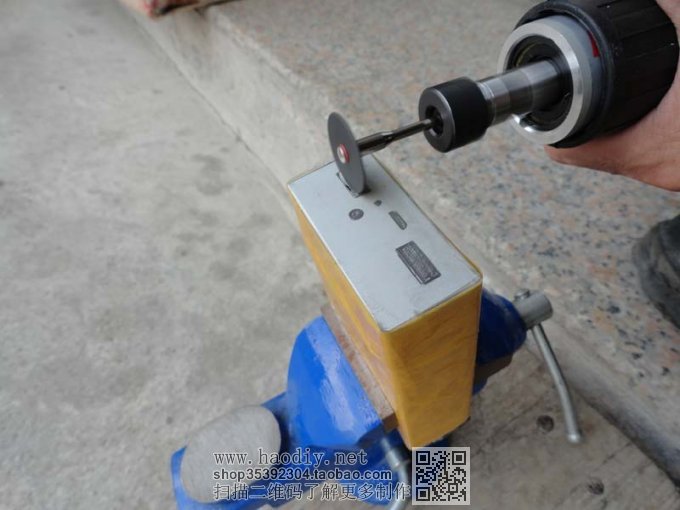

打洞高手又来表演了...
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...

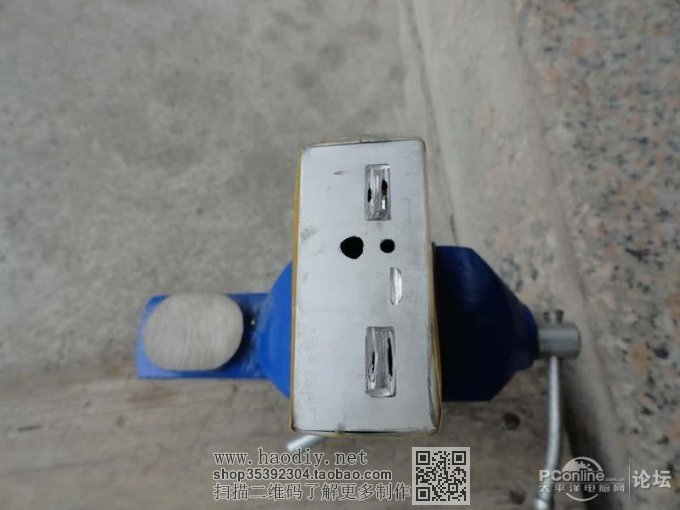

貌似不怎么圆.
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...


再来三个电量指示小孔.
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...

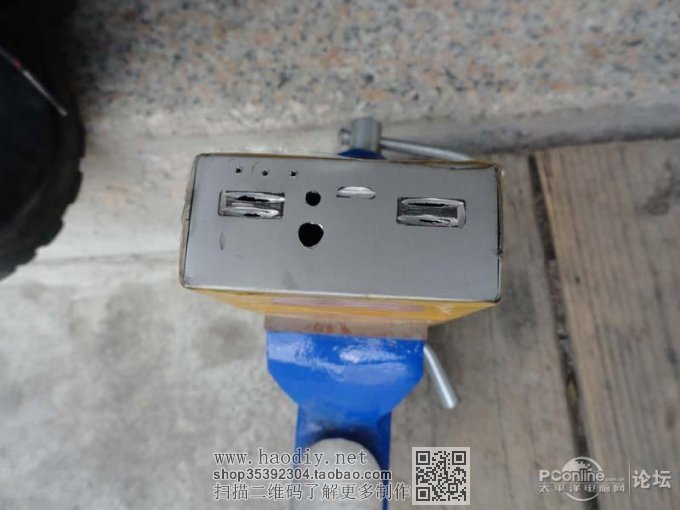

冲力过猛,弄花了无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...

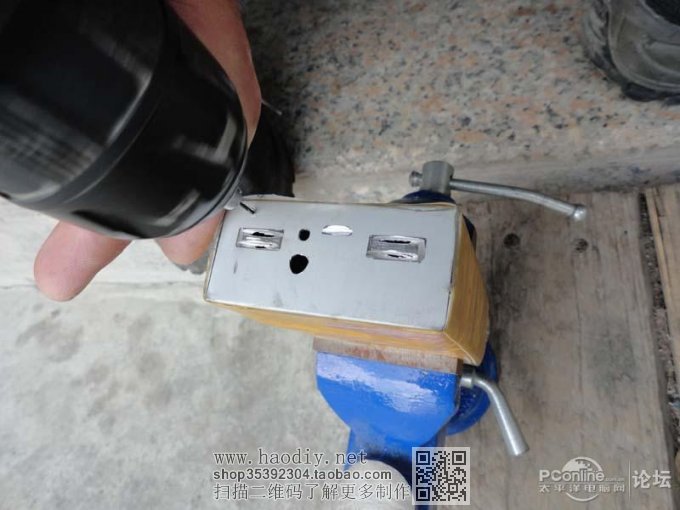

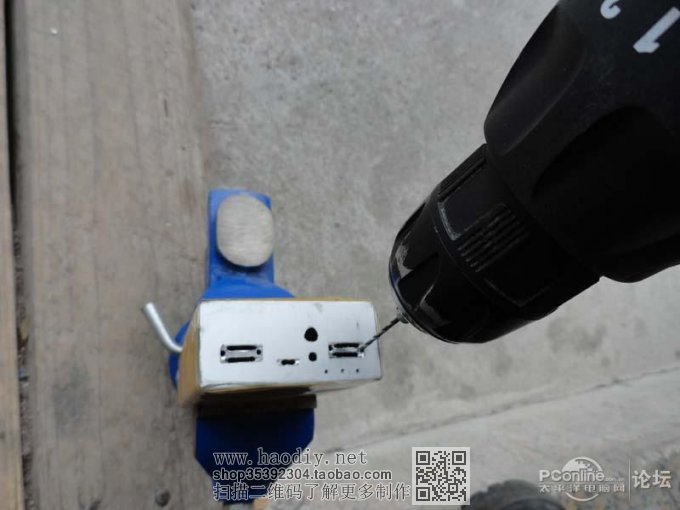

继续用钻头辅助开USB孔.
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...

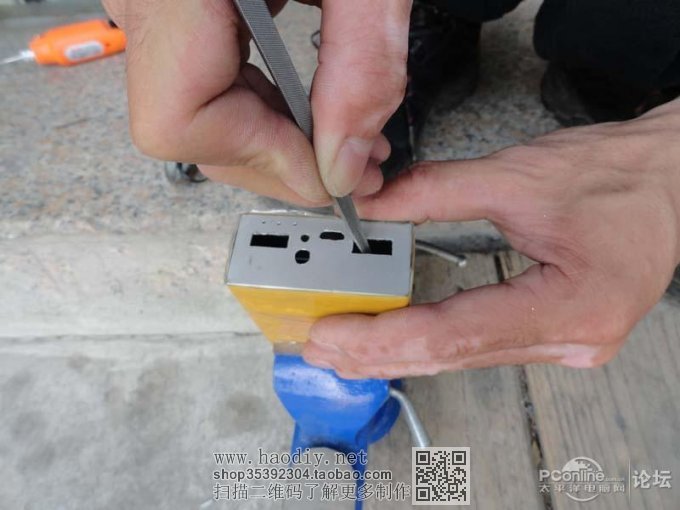

再次出动挫刀.
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...

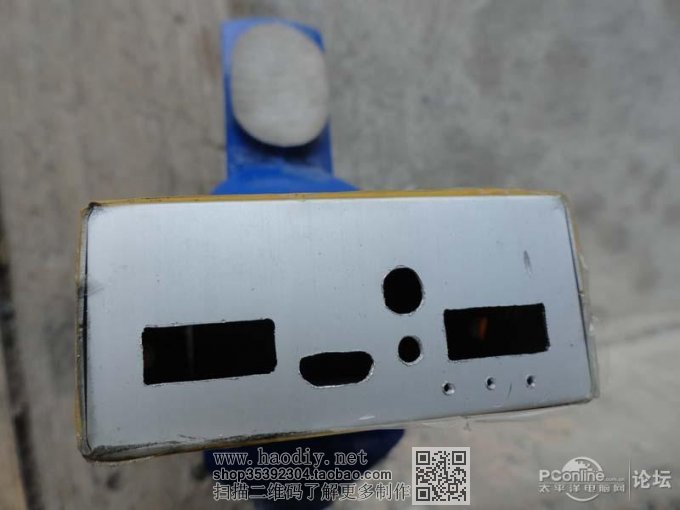

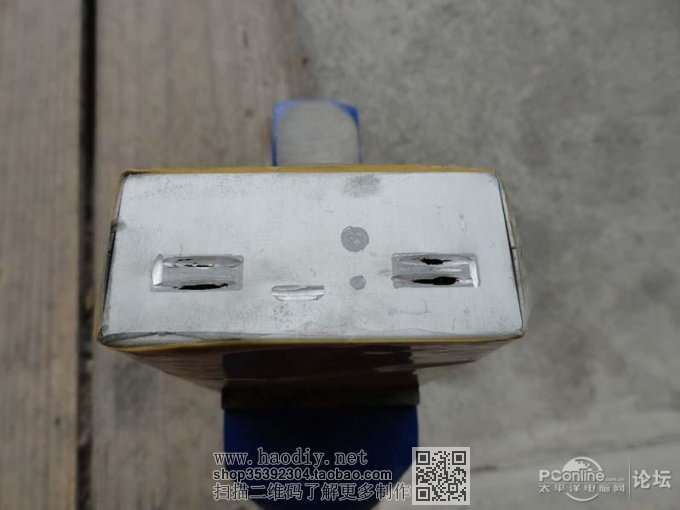

手工太差....无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...

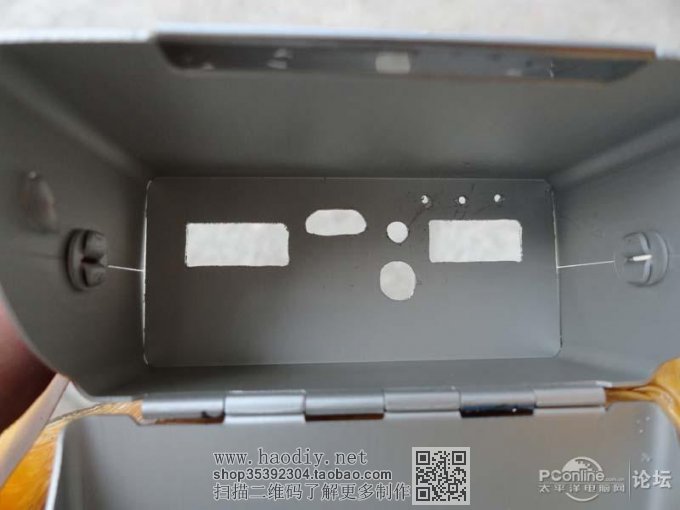

里面的样子更糟,
还好装好是看不到的.
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...

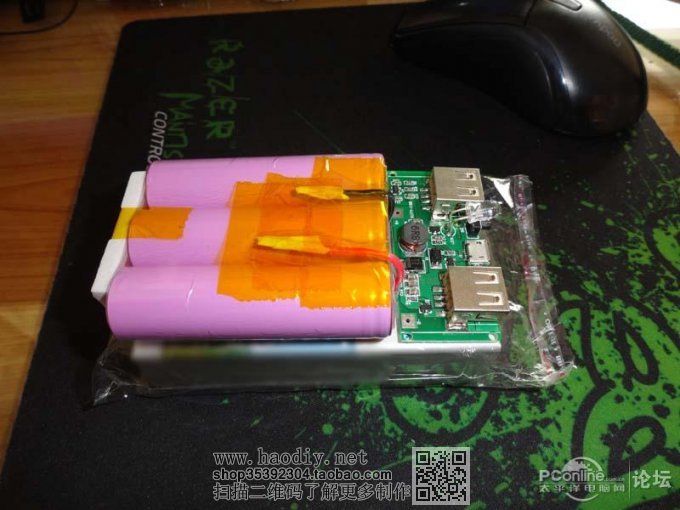

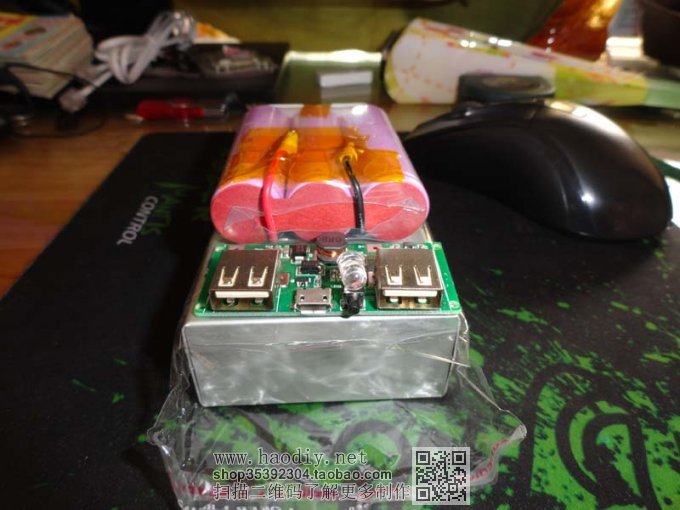

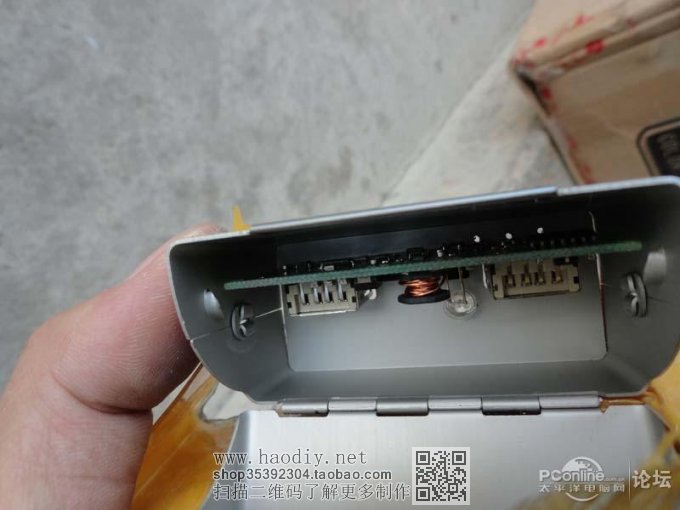

放升压板上去试下.呵呵,貌似刚刚好.
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...

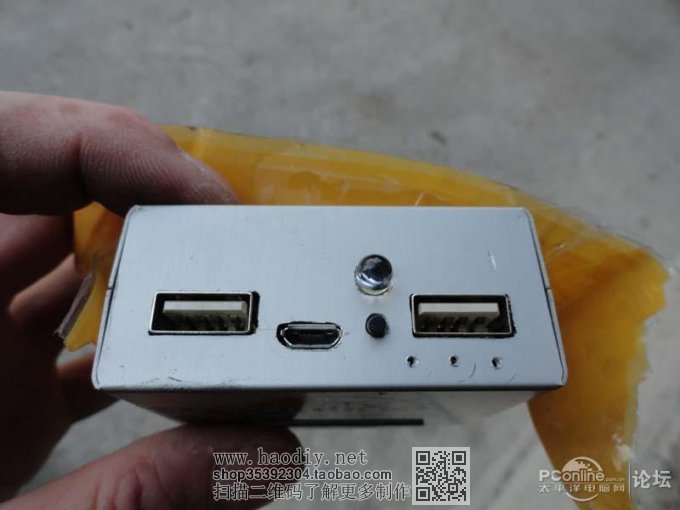

正面还是比较适合的.
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...


*********************

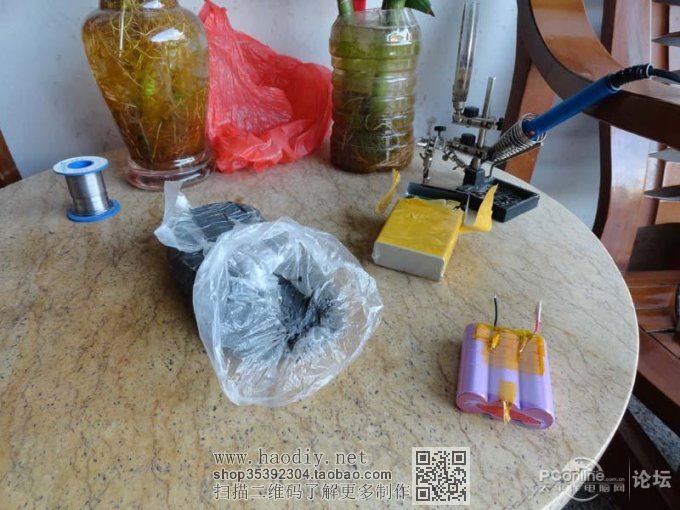

再来出动某一块神器.
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...

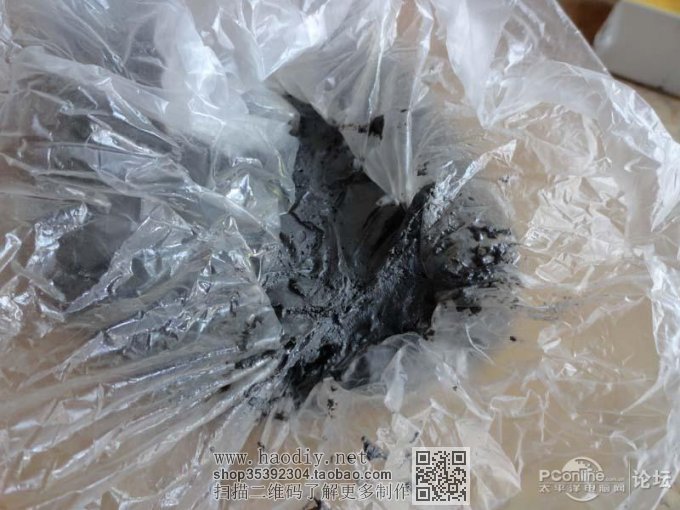

有很大比重的防爆胶泥.
这一小袋就是20大洋,很贵的说.
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...

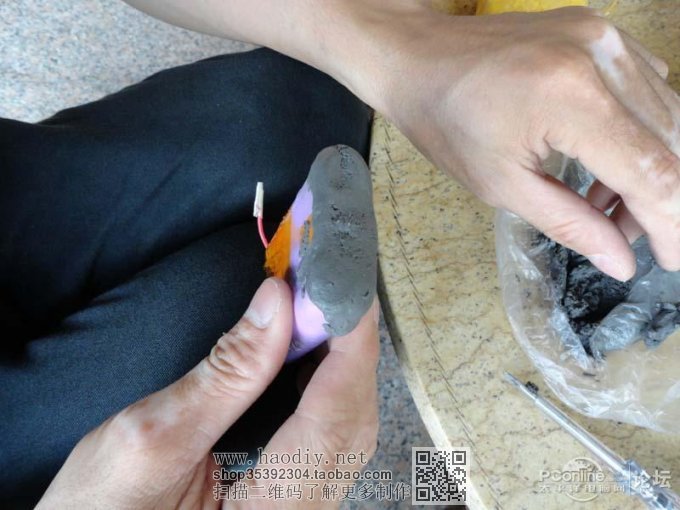

玩泥巴啦...无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...

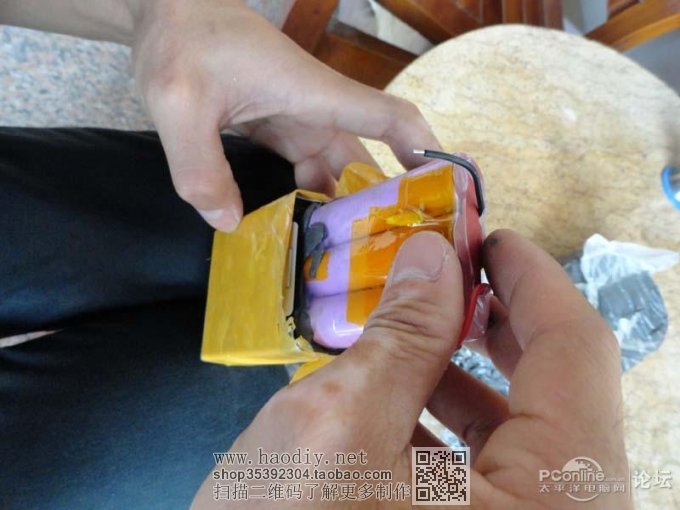

填底后塞进盒子里.
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...


用一根12号的铁丝慢慢的往里面填塞.
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...

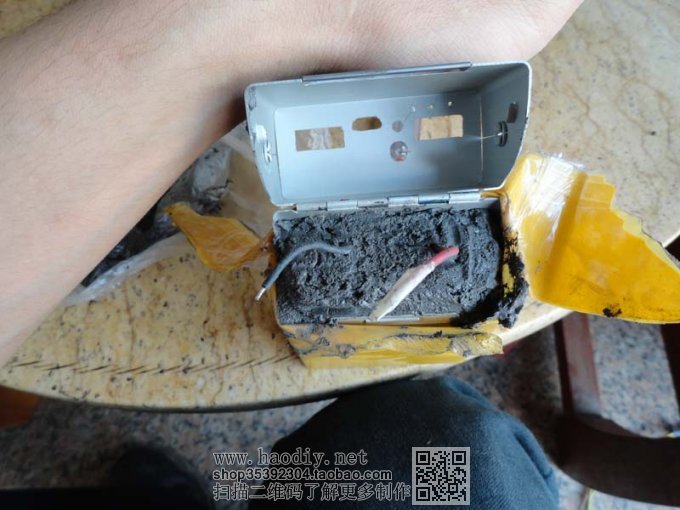

填了近二十分钟,终于塞满了.
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...


手指上是种粘胶的感觉.和泥的感觉不同无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...


期实真正的组装就只是:

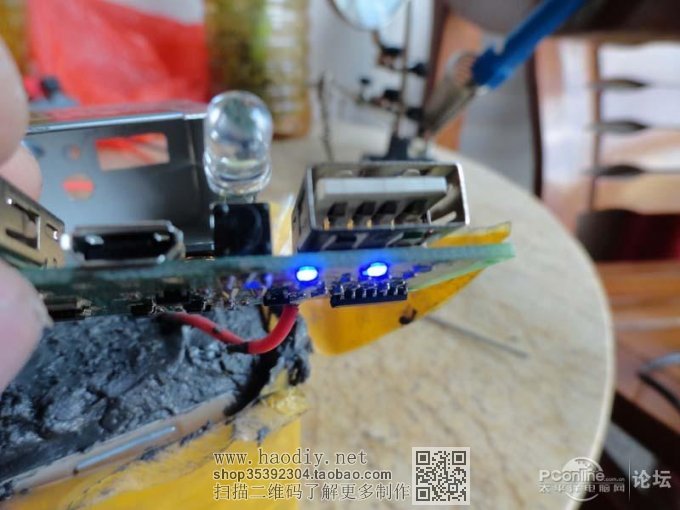

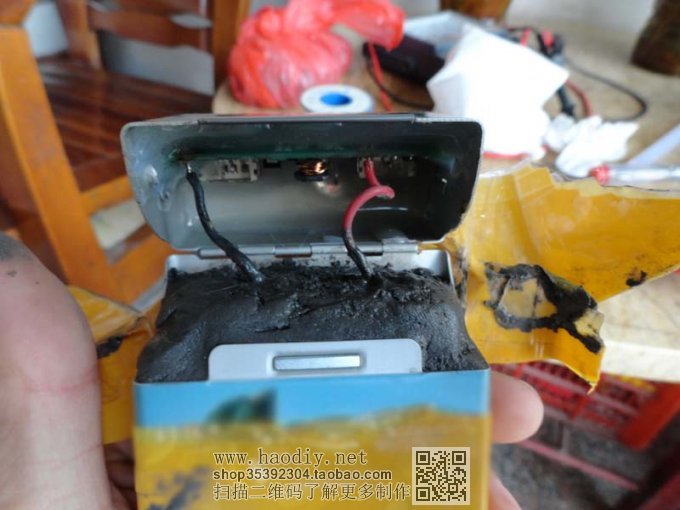

把电池的正负极分别焊在升级板的B+,B-上.

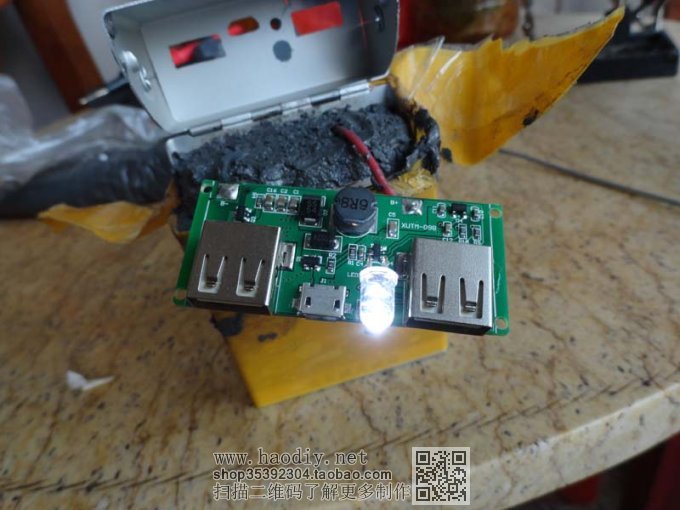

焊上再通电试了下.LED灯能点亮了.
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...


电量指示也正常.
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...

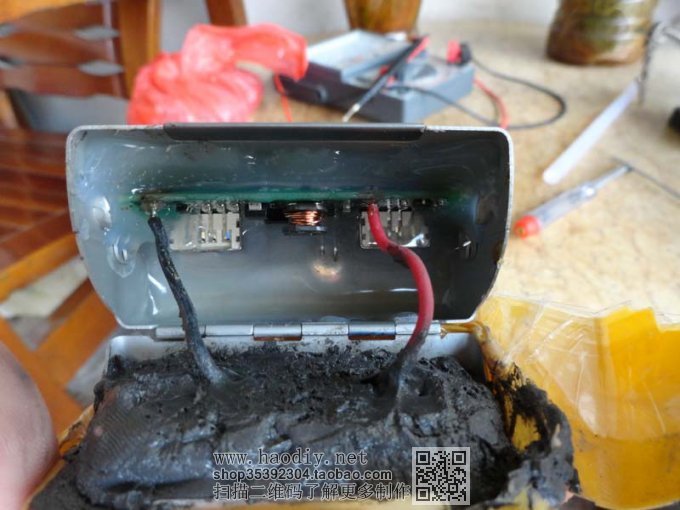

装上板子.
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...


这么紧密的空间就打点热熔胶固定就可以了.
无聊之作,长风的超个性化移动电源组装实例...(⊙o⊙)...

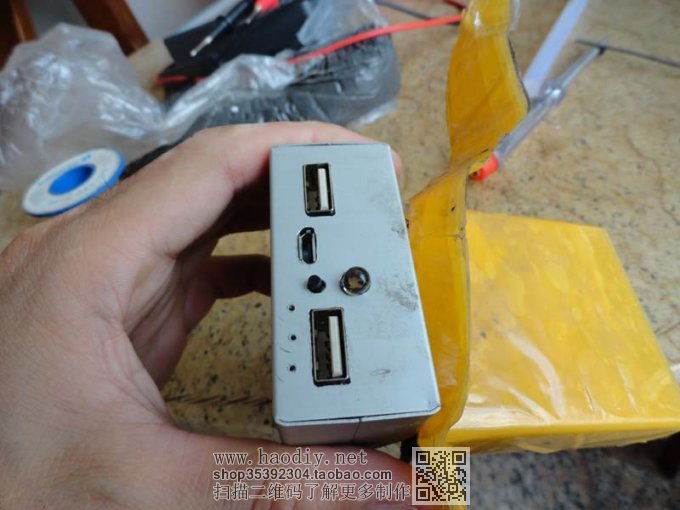

打好后稳稳的.
没错,烟盒子嘛,盖子当然是能活动的了.
