享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

时间:2017-07-30 20:20来源:数码之家 作者:黯然销魂 点击:
弄到一个“半尸”华美R1便携路由器,支持移动电源和外挂3G功能故障是MicroUSB充电口掉了 拆机编 掉了了充电口已经不在了 拆开 使用两节18650电芯并联 拆下电池 拆下主板 主板上一块铜皮 这里就是丢失的充电口 主板另一面 超薄的网络电感 天线也很迷你,但是感

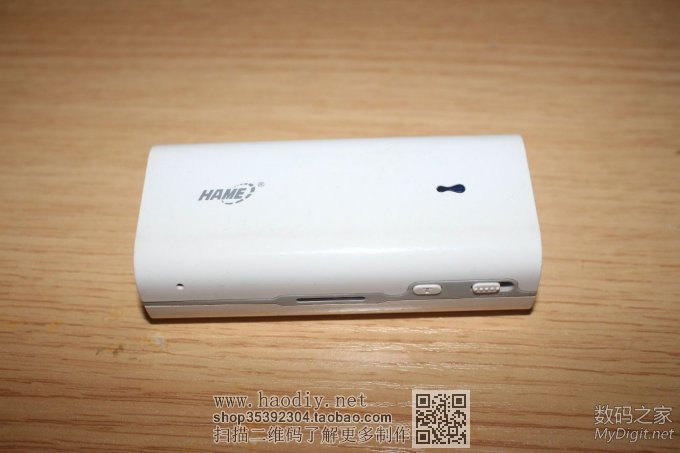

弄到一个“半尸”华美R1便携路由器,支持移动电源和外挂3G功能
故障是MicroUSB充电口掉了

拆机编


享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

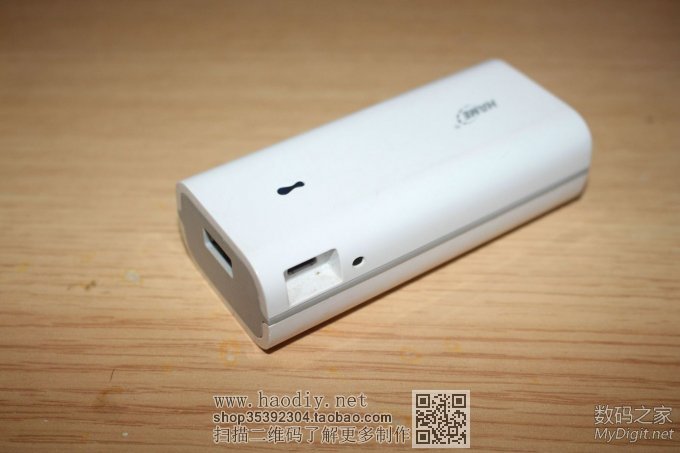

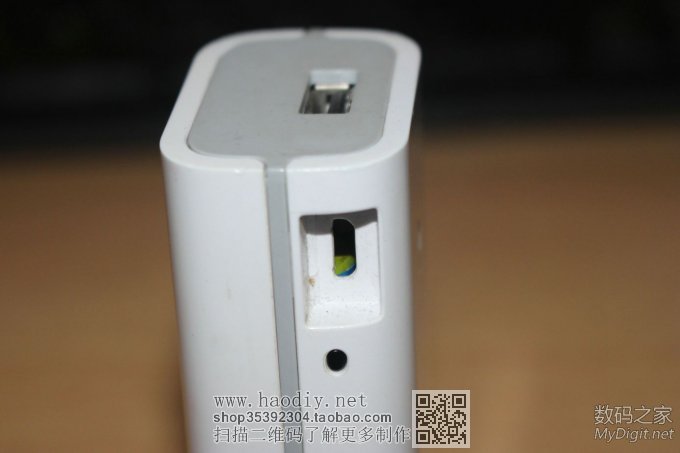

掉了了充电口已经不在了
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

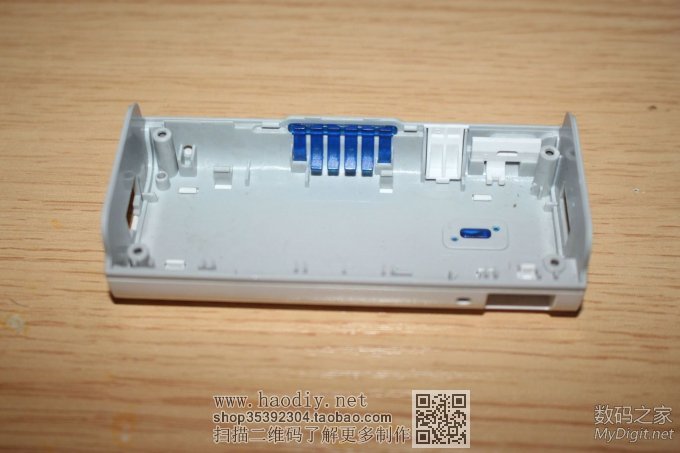

拆开
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

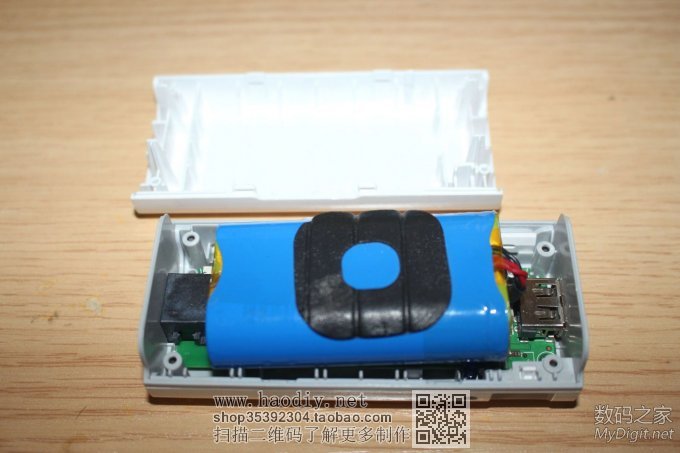

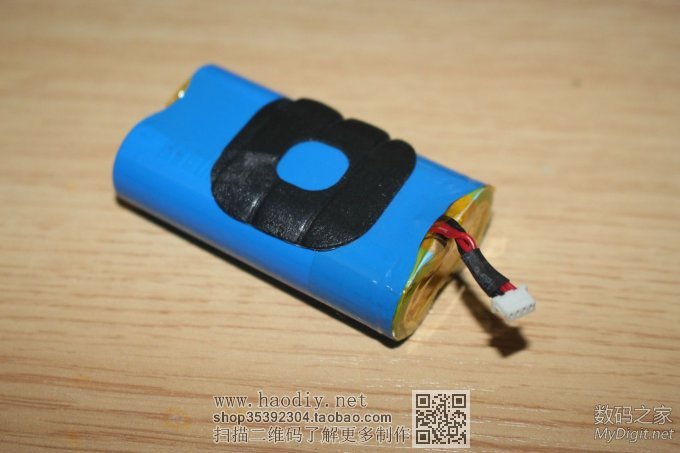

使用两节18650电芯并联
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

拆下电池
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

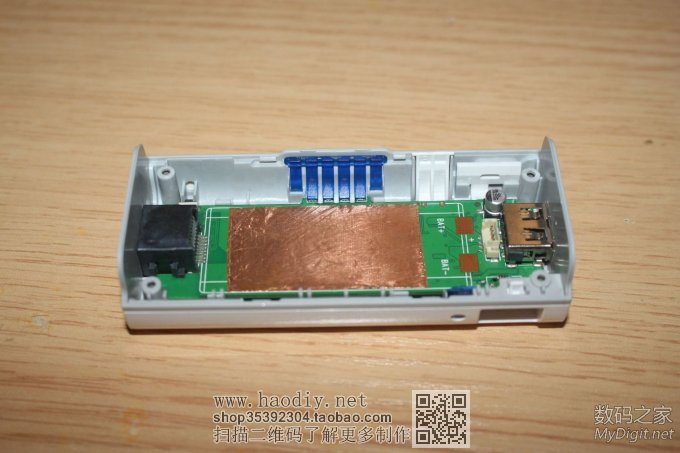

拆下主板
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

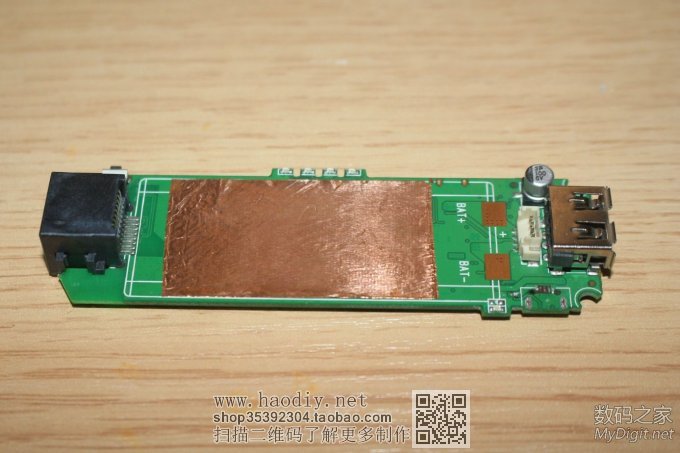

主板上一块铜皮
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

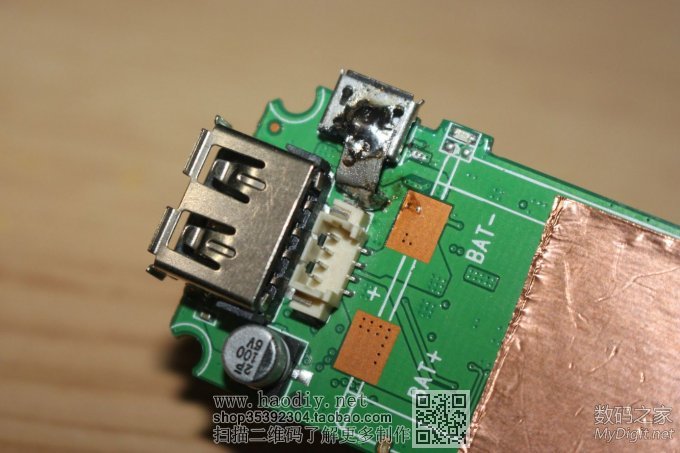

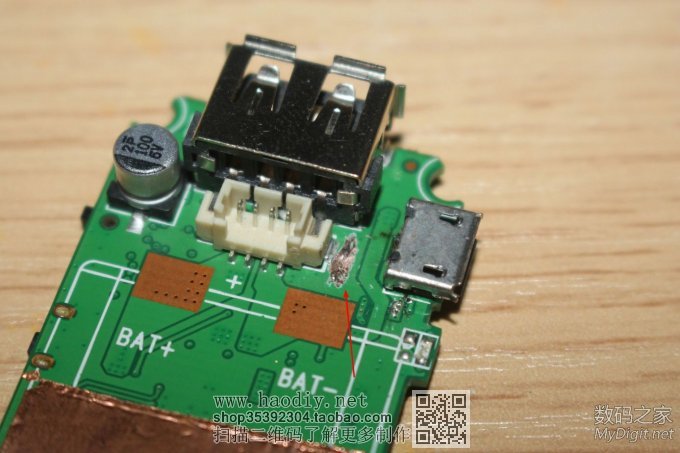

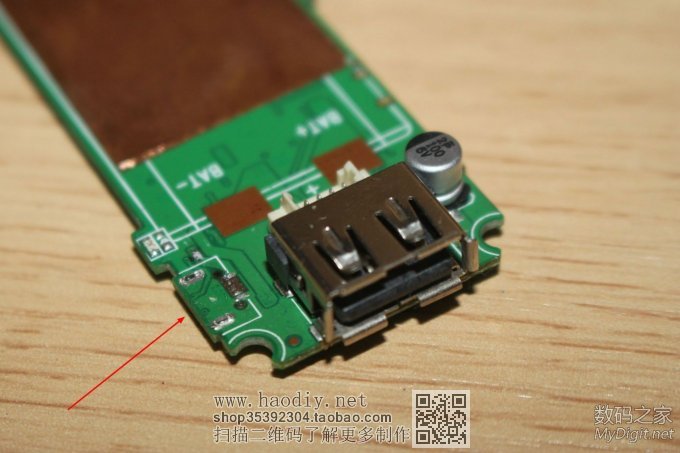

这里就是丢失的充电口
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

主板另一面
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

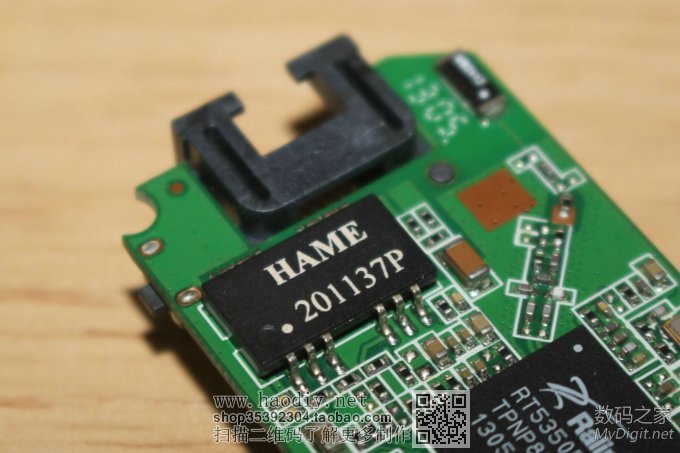

超薄的网络电感
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

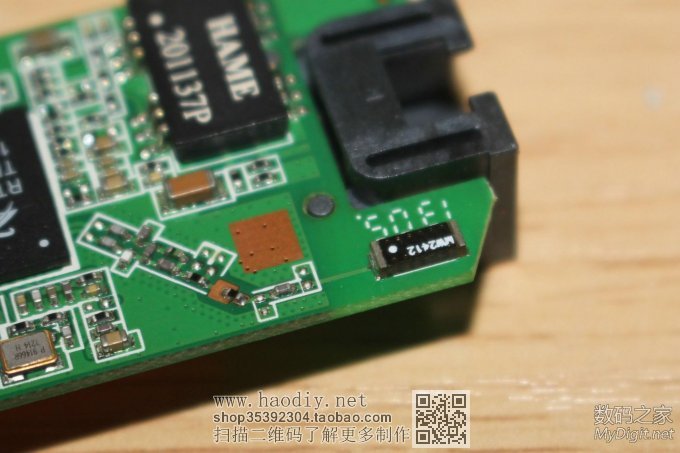

天线也很迷你,但是感觉比印刷在PCB上的要好
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

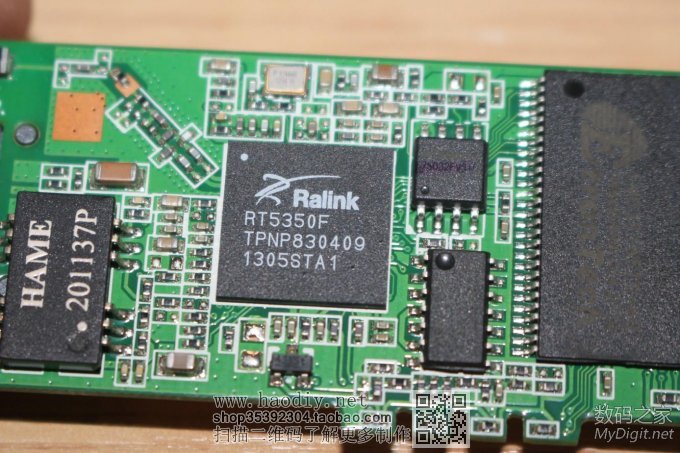

RT5350F主控
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

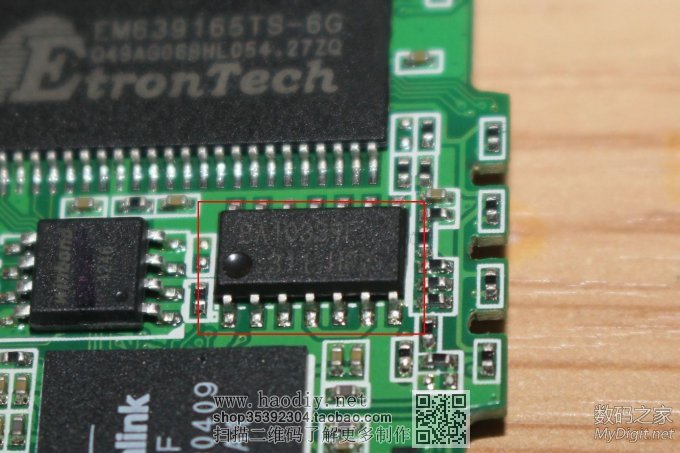

电量指示灯控制IC
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

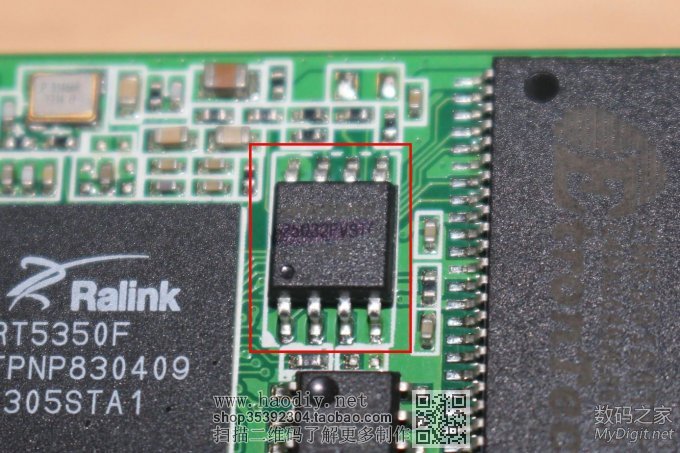

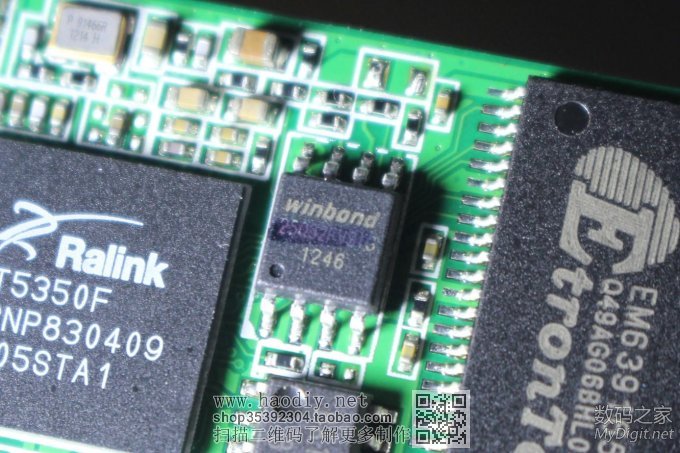

固件储存器,华邦W25Q32,容量4M
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

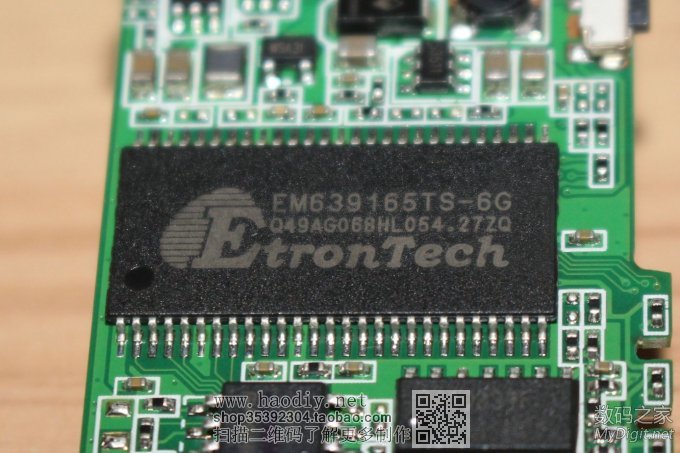

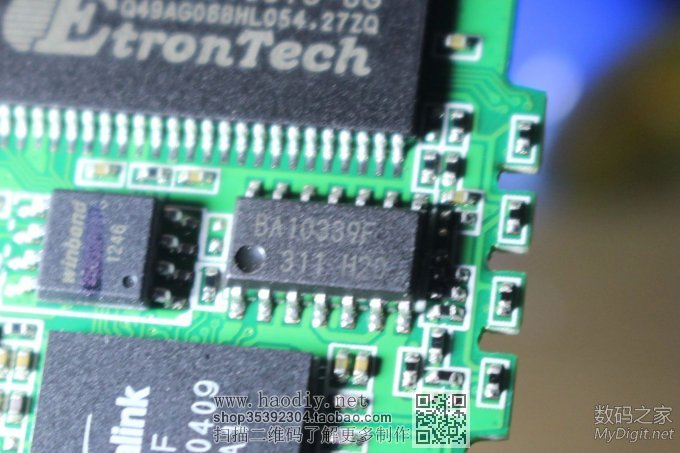

16M SD RAM程序运行内存
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

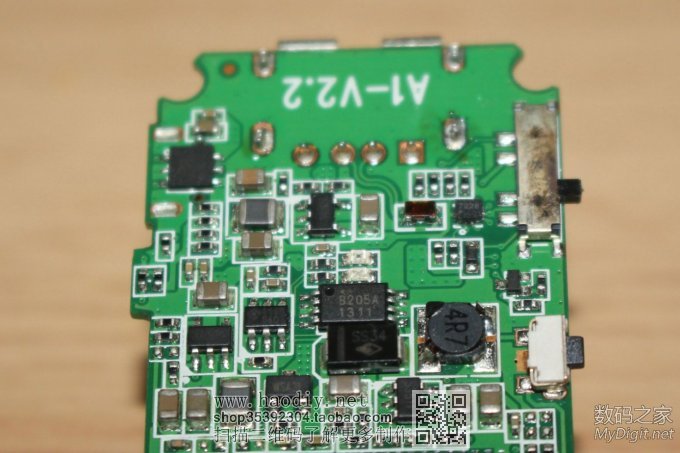

移动电源部分电路,感觉电池保护电路也在这里
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

别走开,楼下更精彩.................

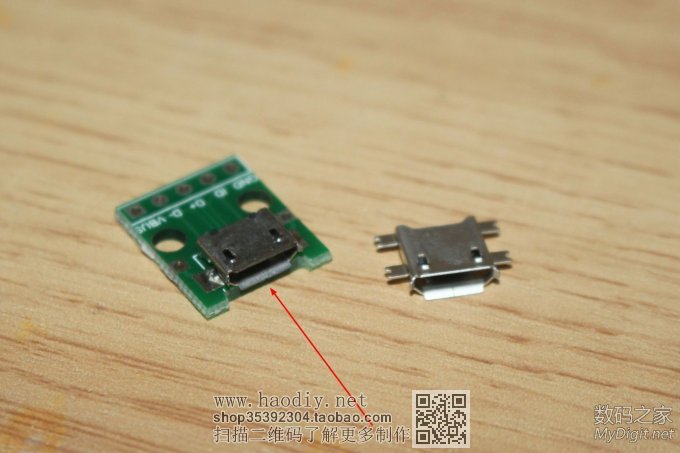

手上有些许MicroUSB插座,左边的刚好就是丢失的那种
不过得把电路板拆掉
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

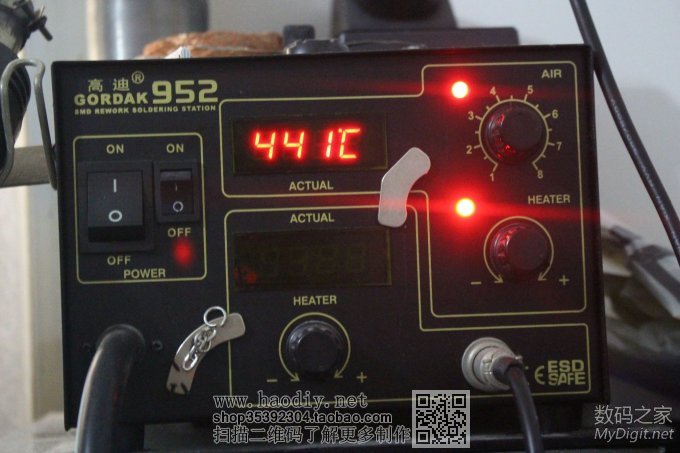

这么小巧而且焊点不少,用电烙铁是拆不掉的了,至上上热风枪
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

热风枪不能正面吹,不然插座没吹下来 里面的塑料已经融化掉了

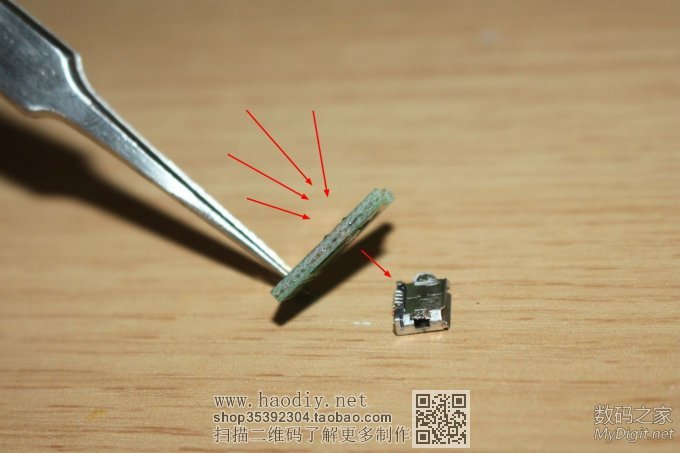

用镊子夹着,从PCB后面吹,到一定温度后抖一下就掉下来了
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

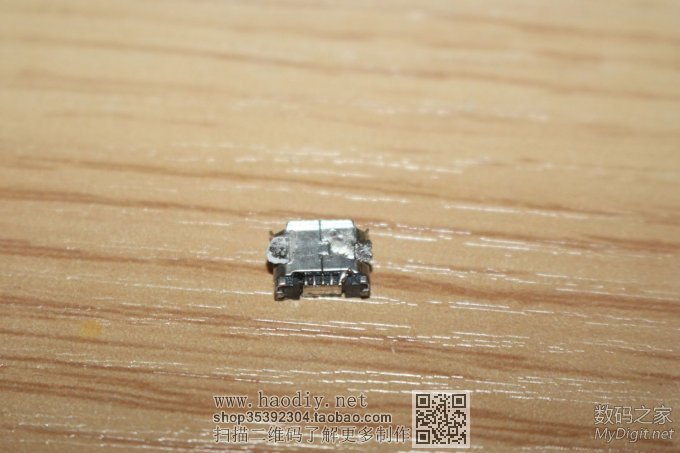

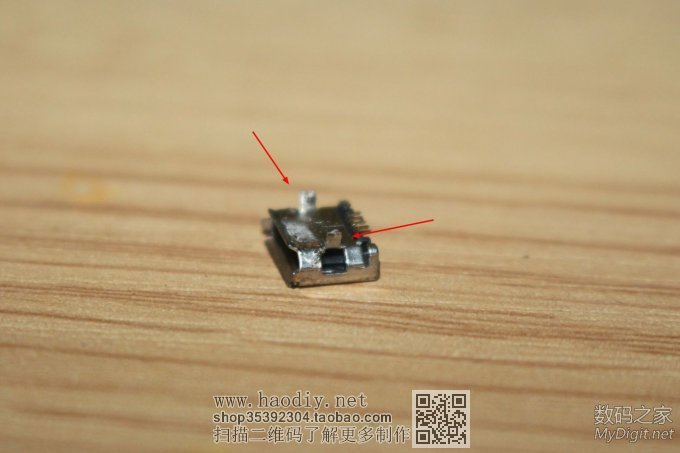

完好无损的拆下了
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

由于路由器的焊盘是设计成直插焊接的,所以要把插座两个大焊点弯曲 一边插到路由器的PCB上进行焊接
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

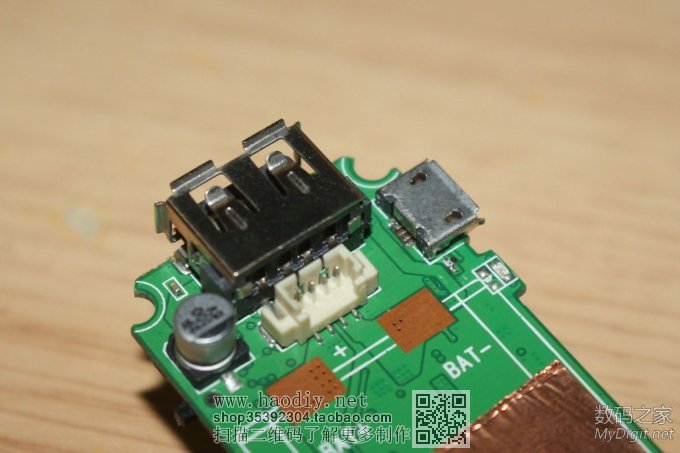

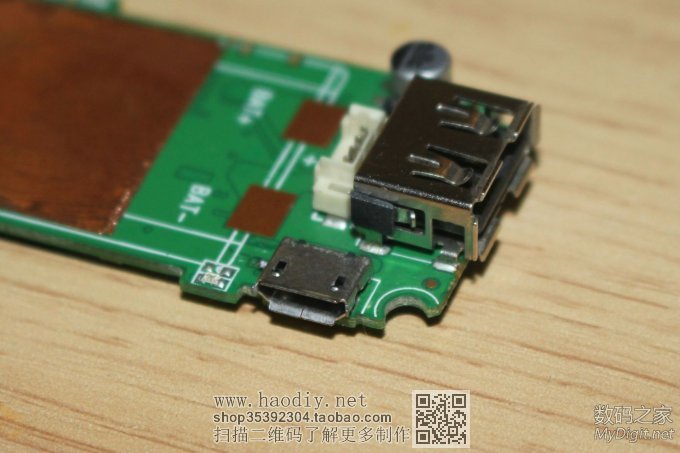

这时候,充电口就顺利修复了
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

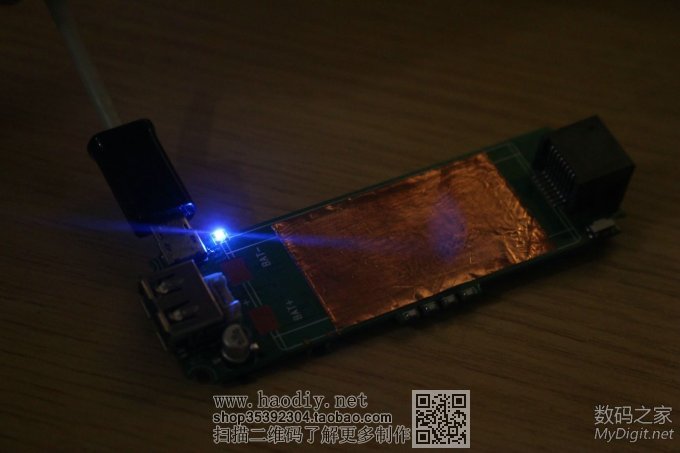

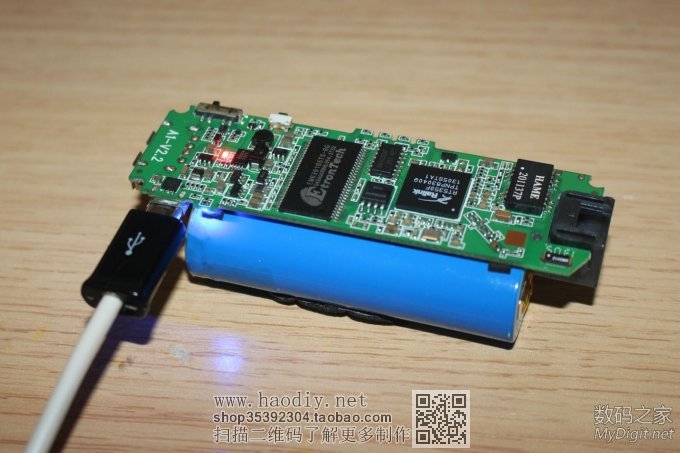

充电测试正常
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

为了避免再次掉充电口(估计原来是用力过猛导致损坏的),找来铁块进行加固处理
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

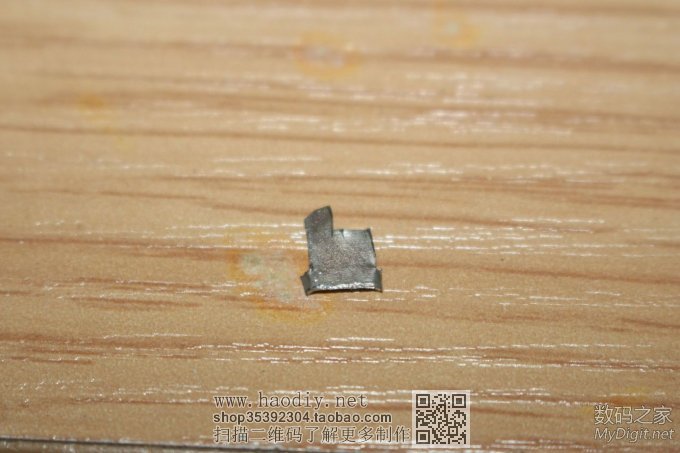

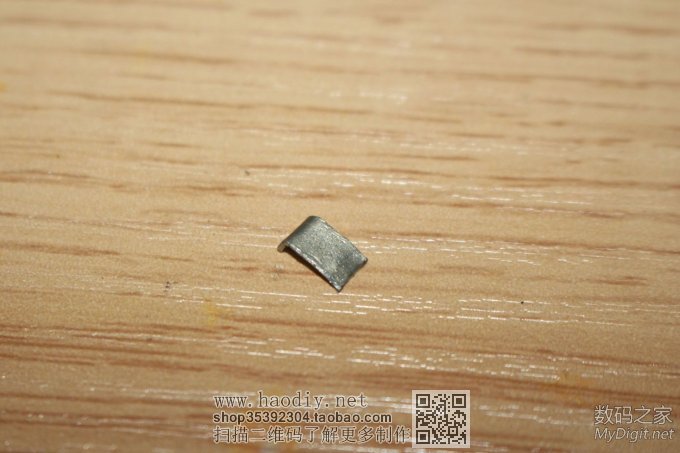

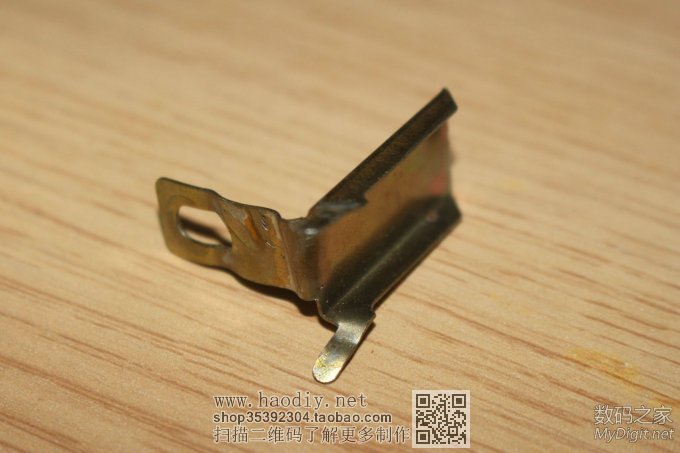

从铁块上裁剪下适当的小块
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

电路板找个接地的大面积空位
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

刮开油漆
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

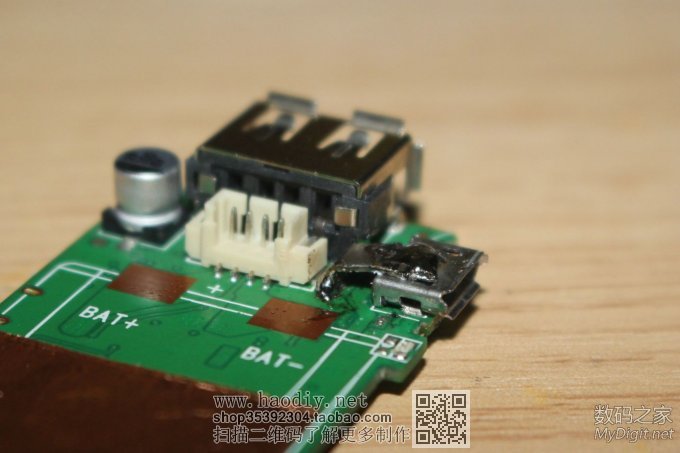

焊接铁块
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

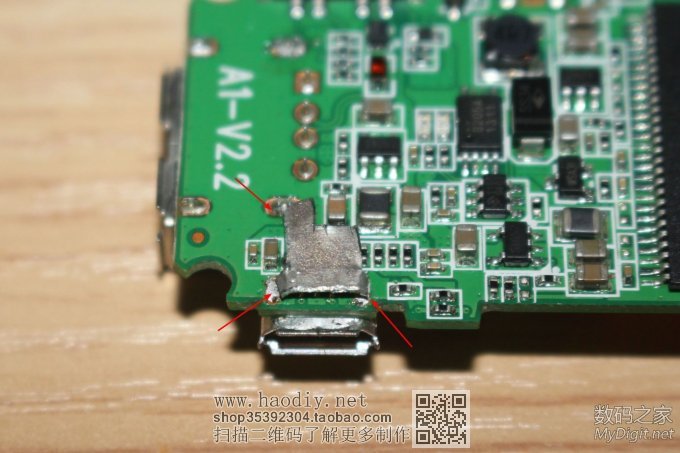

虽然难看点,但是实用更重要
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

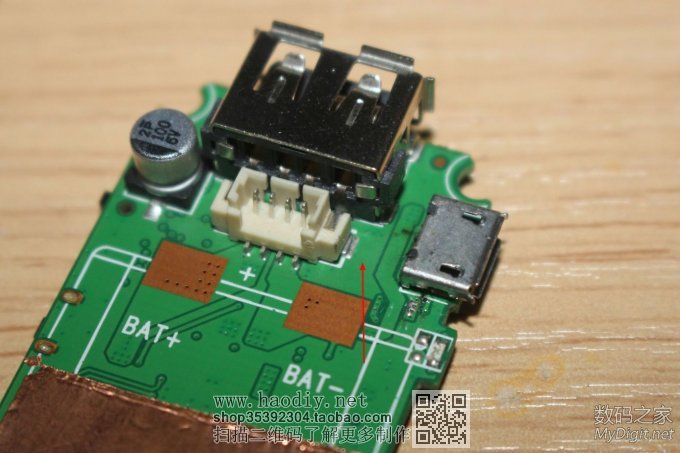

充电口修复完成了

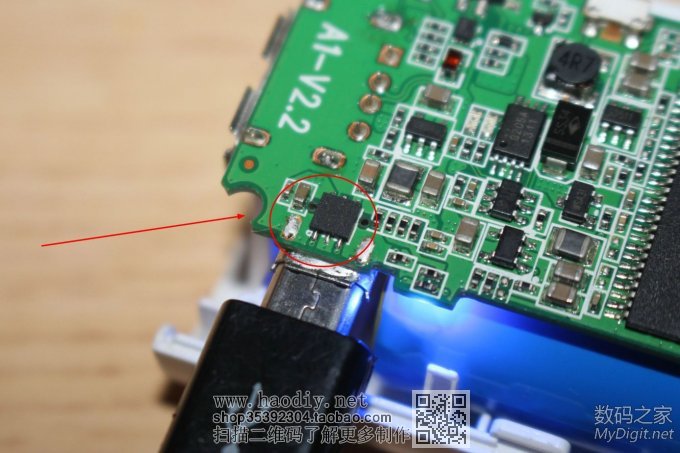

充电的时候发现这颗IC很烫(手指摸着都难受),怕长时间这样会烧掉
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

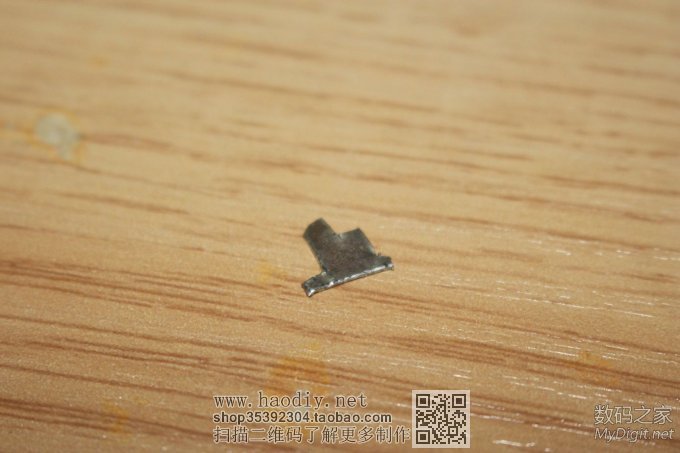

同样裁剪适当大小的铁块
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

芯片周围有小电容比较高,所以铁块要修整一下

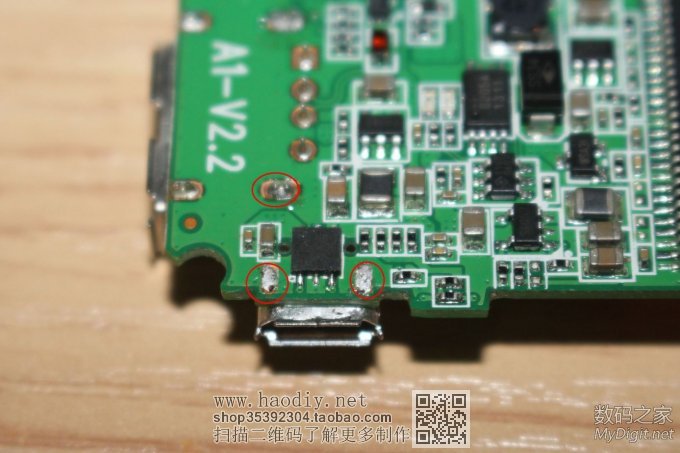

弯曲三个焊点
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

要把铁块焊接到这三个点上,都是USB口的焊点,也适合导热
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

对一下位置
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

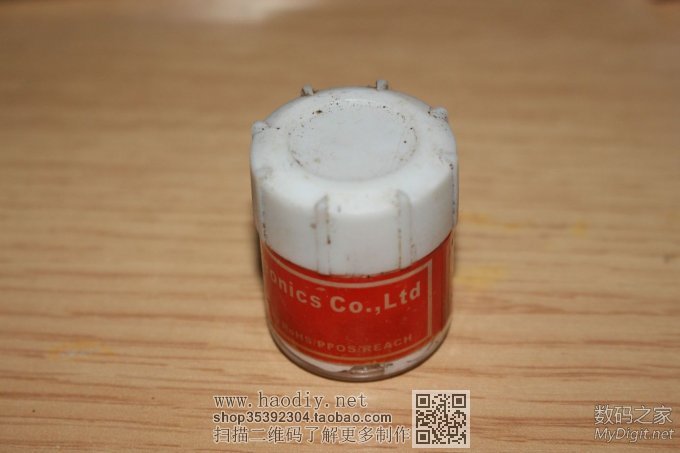

找来导热硅脂
享受折腾的过程!华美R1 WiFi移动电源拆修+升级内存+改装电池

适当涂抹一点硅脂到芯片上 (责任编辑:admin)
