更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

时间:2017-10-11 20:59来源:itbbs.pconline.com.cn 作者:Yesen 点击:
前言 本人模具工程师一名,从14年开始设计打造 仿MACPRO垃圾桶电脑,得到了论坛上不上朋友的鼓励,先后打造了3版垃圾桶电脑。 这次在这版基础上,完善细节,再次打造了自己更满意的版本,请大家评评。 最终成品图 制作--配件篇 主板:华硕 H97I-Plus ,选中
前言
    本人模具工程师一名,从14年开始设计打造仿MAC PRO垃圾桶电脑,得到了论坛上不上朋友的鼓励,先后打造了3版垃圾桶电脑。这次在这版基础上,完善细节,再次打造了自己更满意的版本,请大家评评。

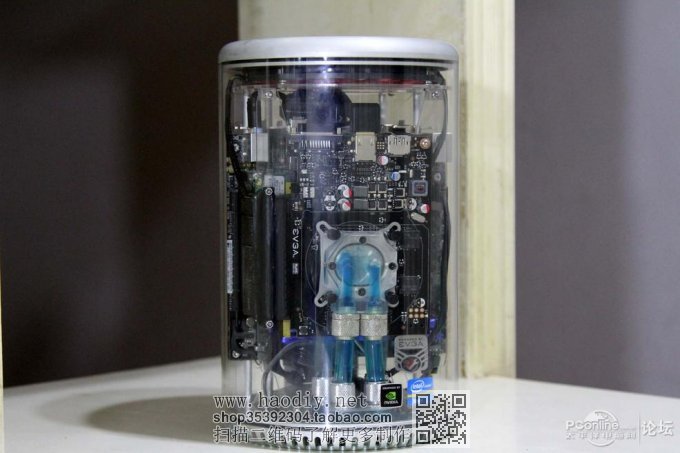

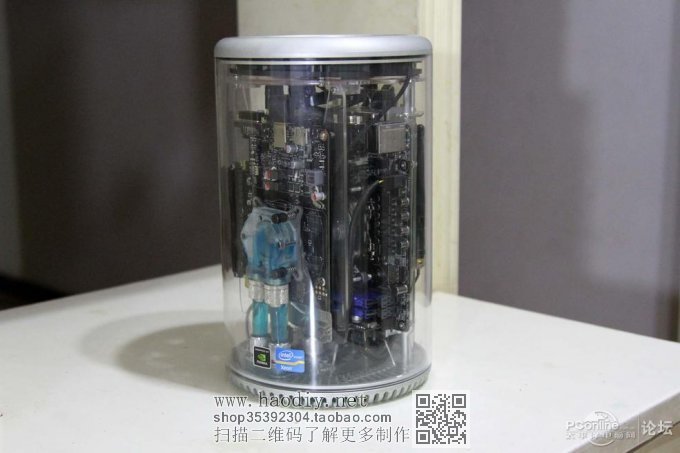

最终成品图
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)



制作--配件篇

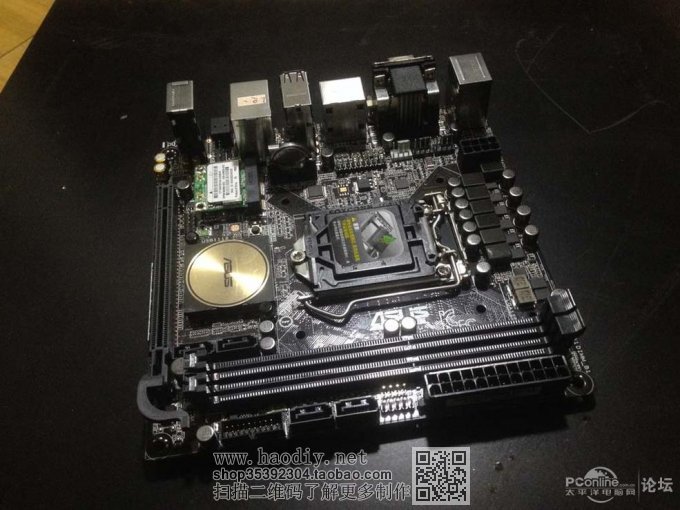

主板:华硕H97I-Plus,选中这款是看中电源接口在下方方便布线,同时可以安装半高WIFI网卡和M.2SSD
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

WIFI模块:BCM4322,双频300M,可以支持黑苹果
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

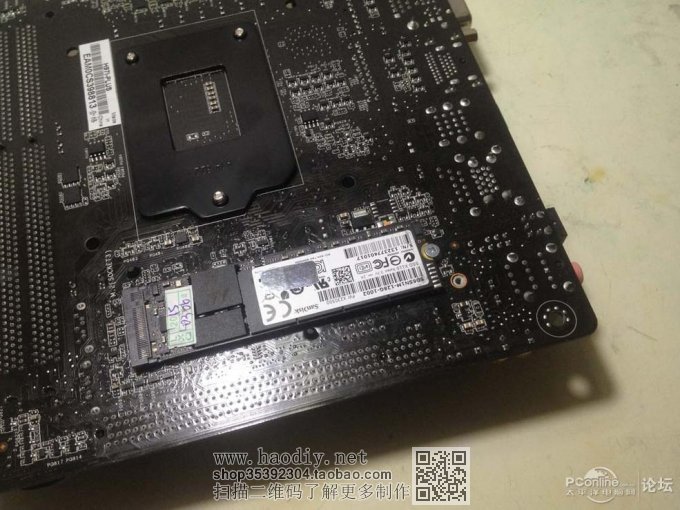

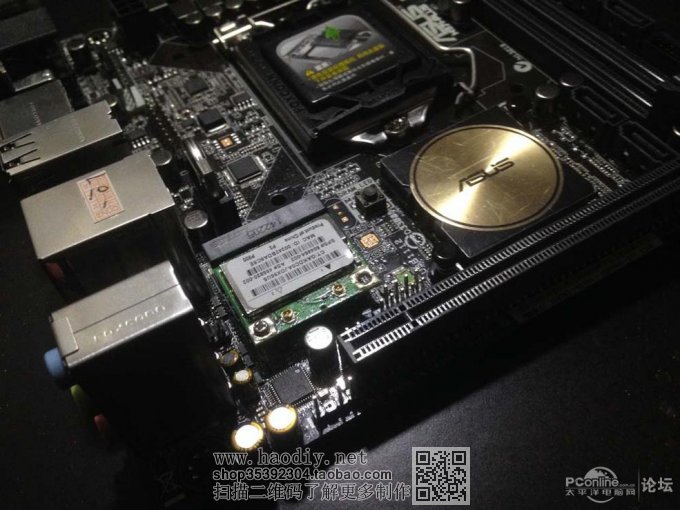

SSDNGFF(M.2)接口128G,刚好有朋友给我PAYPAL上支付了点美元,于是在香港EBAY上淘的一款二手SSD,吐槽一下发货走了快1个月,还好收到并且测试无问题。
采用M.2SSD目的就是为了减少一个硬盘位,这次与上几次的机器相比,只有一个2.5寸硬盘位了,减少一个硬盘位就可以腾出更好的走线空间,具体见后面的布局。
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

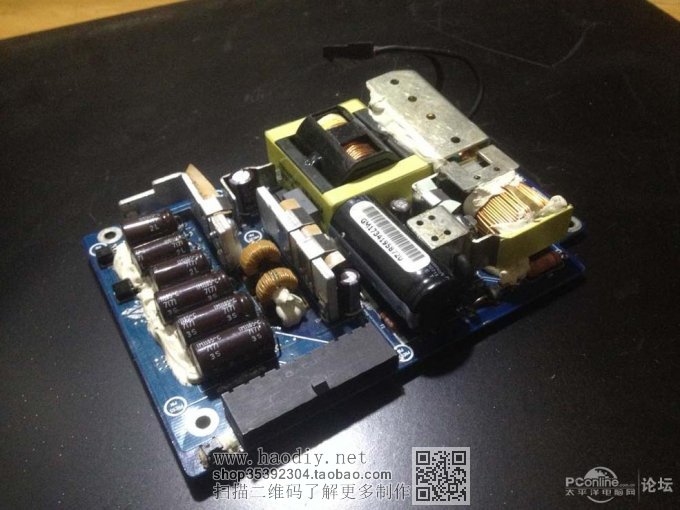

主电源:为什么是主电源呢,因为为了布线方便,采用了12V电源+DC ATX直插的方式。主电源采用的是X宝上贩卖的APPLE  imac  180W电源,做工非常好,稳定,最主要的是尺寸和功率都满足我的要求。
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

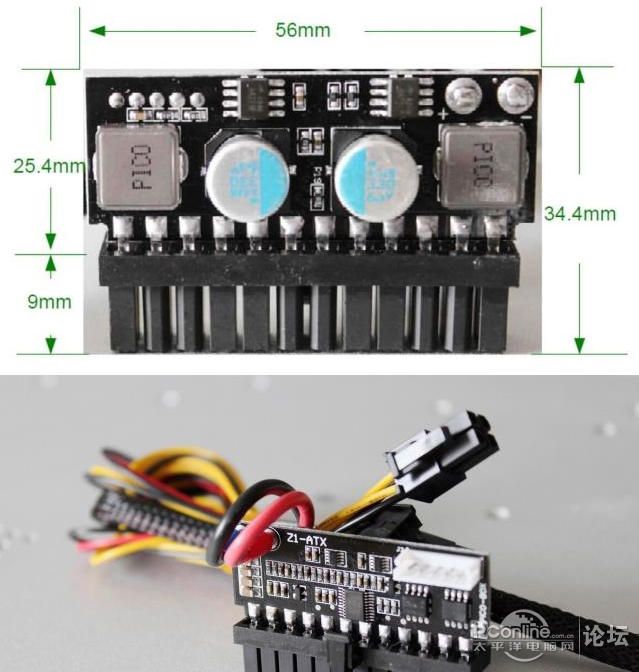

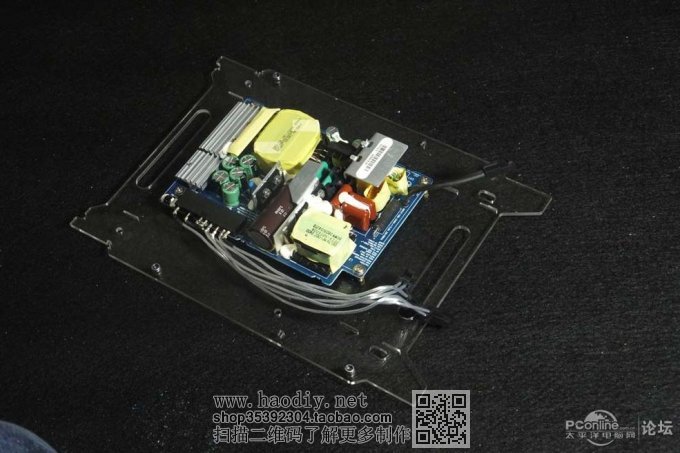

直插电源:
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

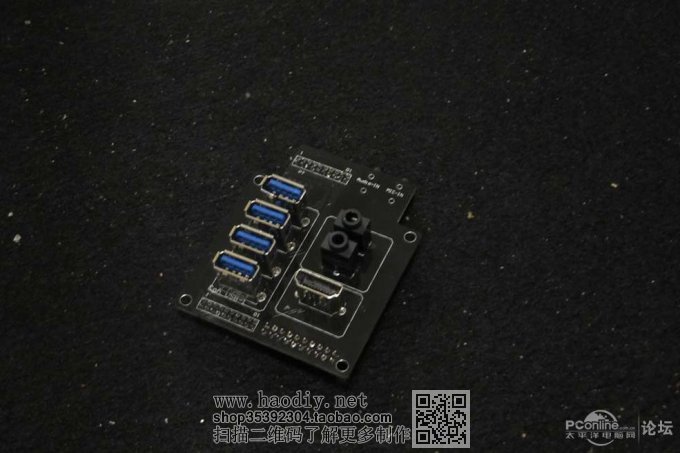

PCB:自己设计的PCB,考虑到走线方便,接口的方向都是精心布局的。IO接口包括4xUSB3.0,一组音频、一个HDMI。其它接口未考虑,因为有线LAN接口太占地方,而且考虑可用无线或USB网卡替代,因此取消了LAN接口;原来打算再上一个DP接口,可是DP插座的焊接要求太高无法实现,无奈取消。
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

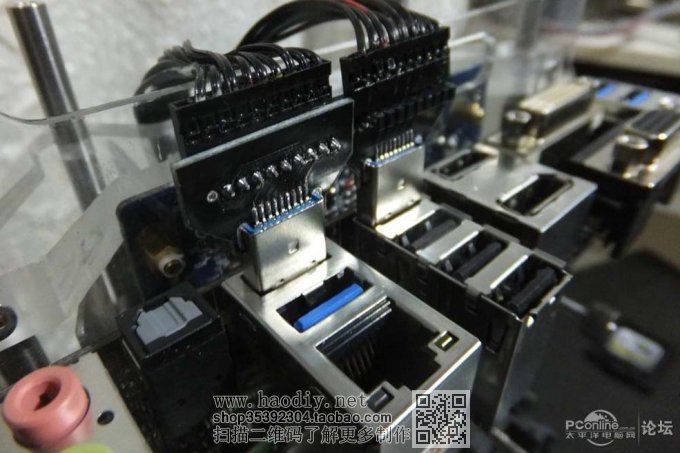

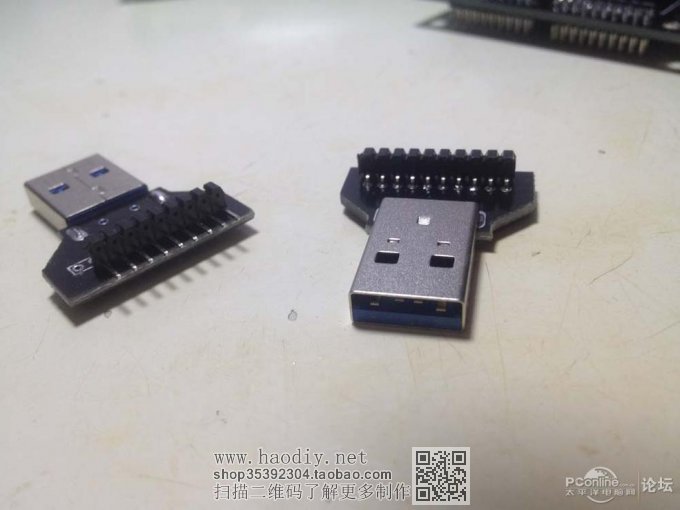

USB 3.0连接头:为了实现4USB3.0,因为一般主板只提供2USB3.0插座,因此设计了一款转接头,将主板IO位置的USB3.0转出。

更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

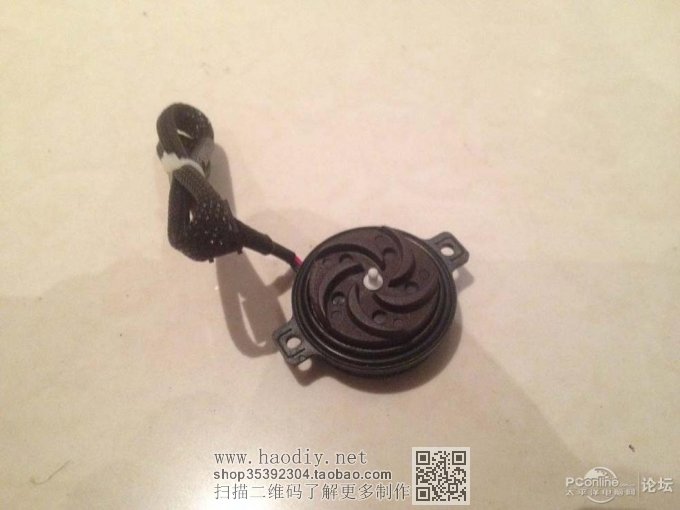

小水泵:A;phacool DC-LT4.9W小泵,扬程2.2M,不算高,但对付本系统绰绰有余,关键是小巧。小泵最高转速3000多转有点吵,加了减速线,一般转速2000余转,噪声很小可忽略。
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

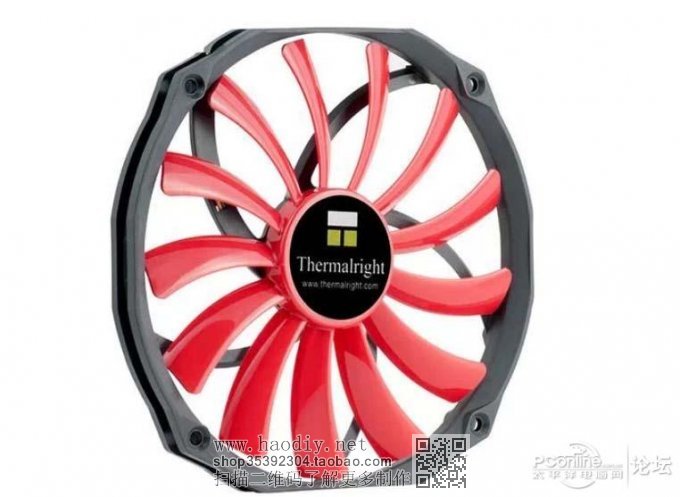

风扇:

更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

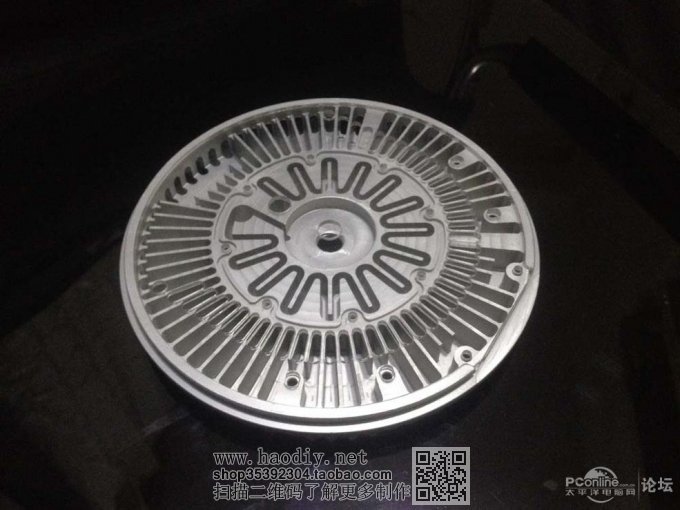

底座:核心组件,花费了很大心思设计的,全铝CNC打造,集成了散热翅、循环水道,综合考虑美观和风道,散热就靠它了。
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

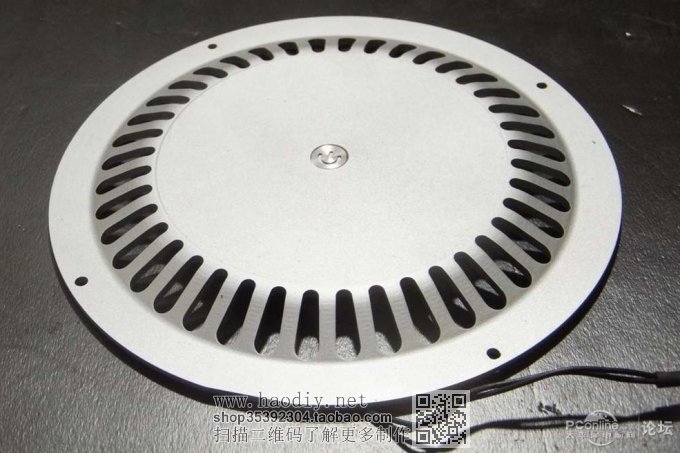

顶盖:通用是全铝CNC打造,中心设计了电源按钮,为了美观,电源按钮选用了IPHONE的金属按键贴,有不同款式,我挑了一款电源符号的,效果很不错。
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

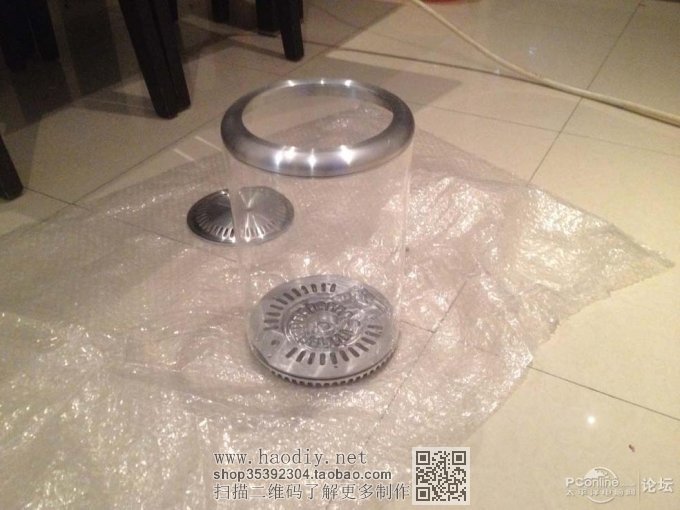

顶盖2和外壳:
外形尺寸:直接180mmx290mm,mini-ITX的宽度是170mm,尺寸已经压缩到极致
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

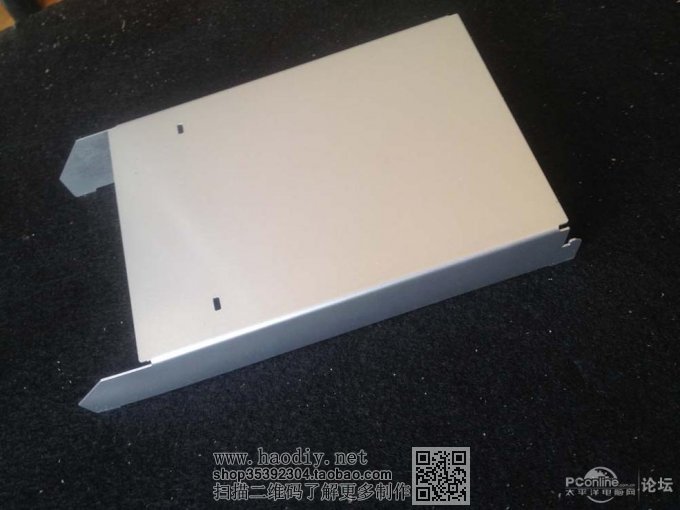

钣金件1:因为电源是裸板,用镀锌板折了一个外壳,把电源包裹起来,防止辐射,同时也更美观。
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

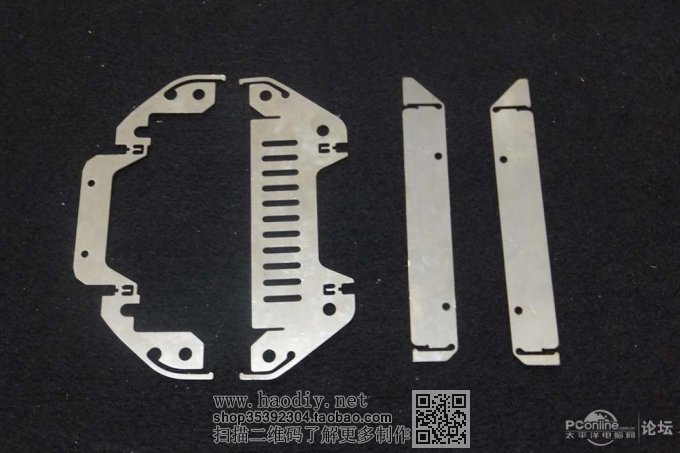

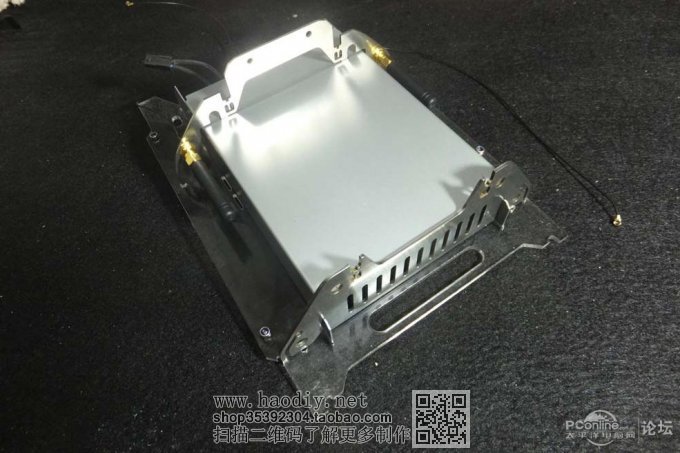

钣金件2:不锈钢激光切割,用来支撑固定,边上一副是用来固定硬盘的,为了安装方便,设计成了卡扣结构,硬盘安装只需要一插就搞定。
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

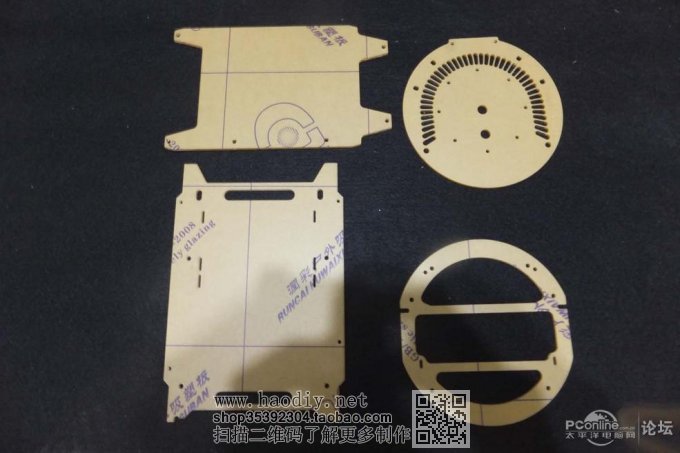

亚克力组件:为了成本和加工方便,主板和显卡等支撑用3mm亚克力切割(其实可以换成不锈钢的,那样效果更好,下次试试)
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

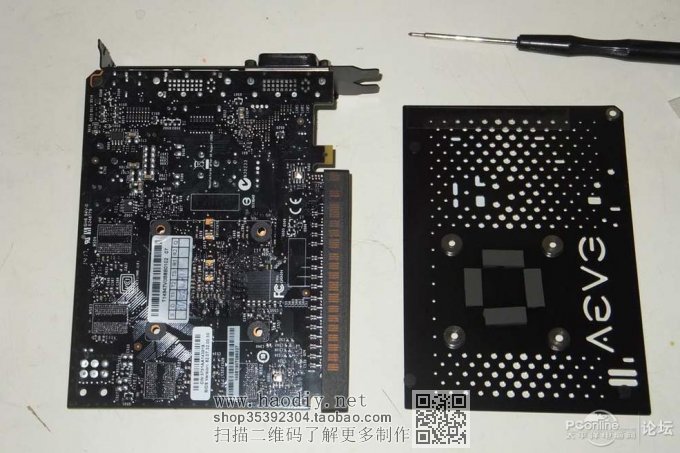

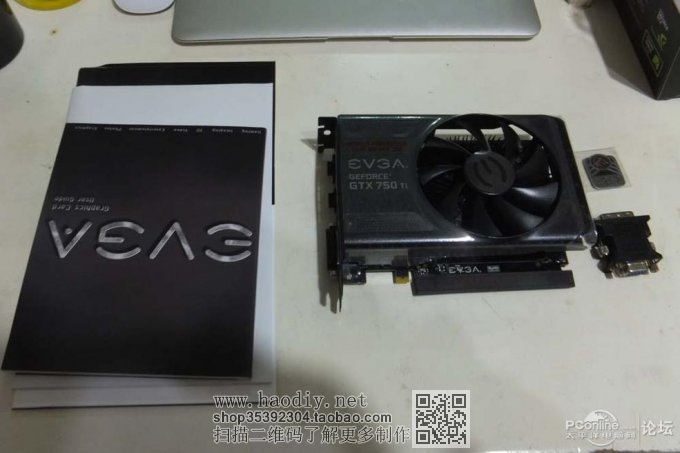

显卡:为了配色,选了黑色PCBEVGA GTX750TI,小贵,但做工确实比原来的技嘉漂亮,而且还带背板可以防止水冷安装时候变形,关键这款GTX750Ti的接口是单排,而且不用外接电源,因此显卡可以不做任何改造。

更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)



制作--组装篇

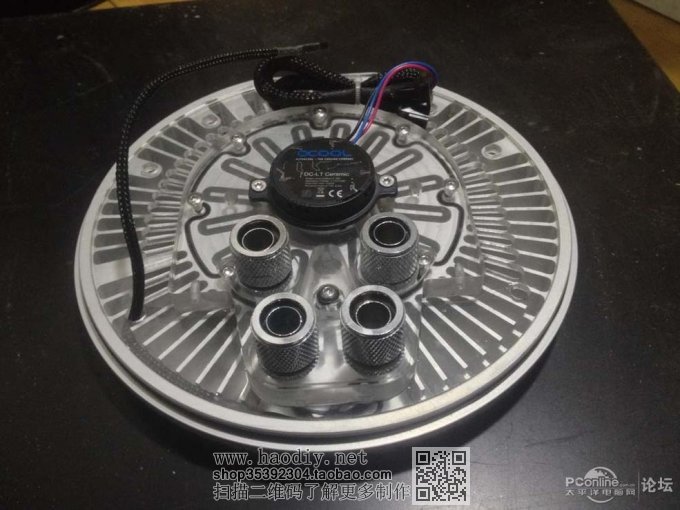

水泵和底座安装好,非常漂亮!
底座内部有2LED,从显卡出水口下方向上照射,可以实现管内发光的效果!!
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

电源固定到支撑,引出了312V1路给DC ATX直插,1路给CPU,1路给显卡(这次EVGA显卡没用上,留着接口备用)
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

钣金件安装好,下面位置固定了2SMA插座,可以安装无线网卡的天线
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

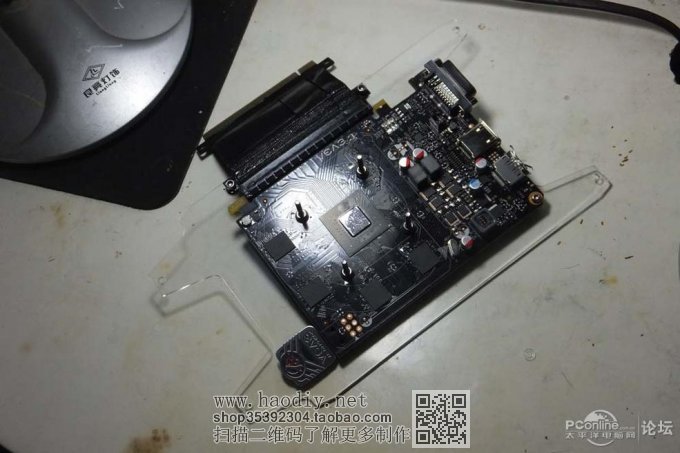

显卡安装到支持板上,水冷螺钉也安装好
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

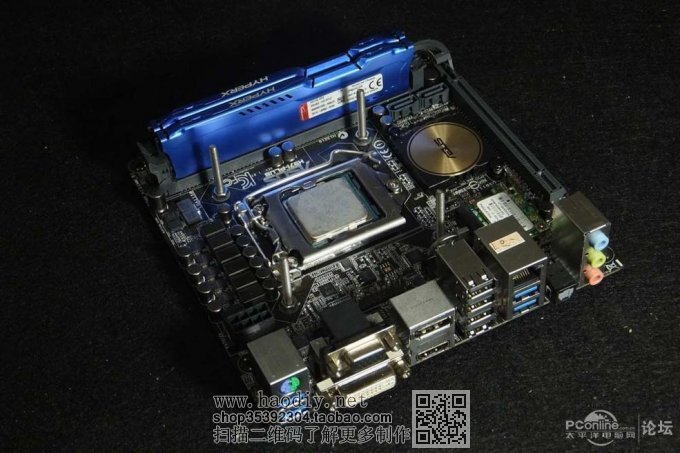

主板安装好水冷头螺钉、内存、网卡、SSD
CPU:E3 1230 V3
内存:骇客神条 8GBx2
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

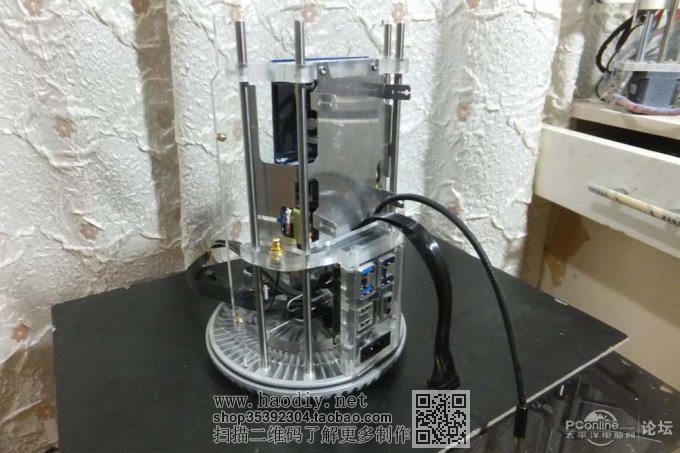

4根支撑安装,固定好电源、主板(最后更改设计忘了拍照,找了个先前版本的照片,大家看明白意思就行)
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

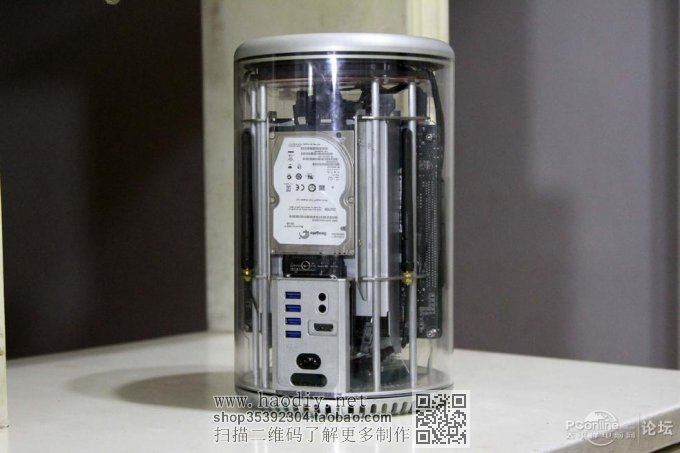

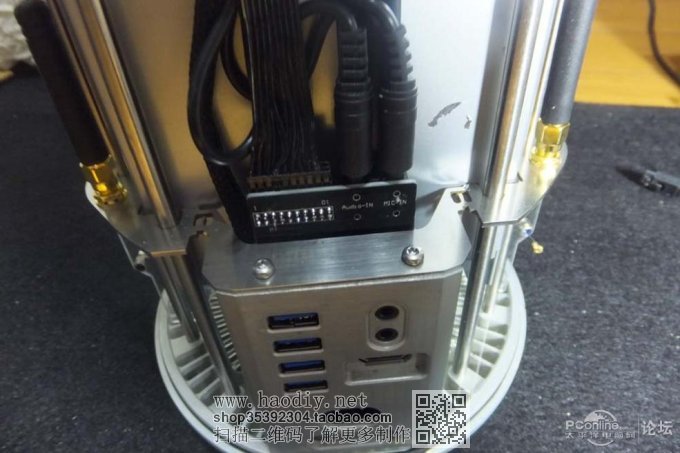

IO安装,各种连线
连线特写:为了布线美观,PCB设计时考虑到各种连线的开口方向,而且全部采用了稳定、可靠、方便的插座和插针连接,效果非常满意。
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

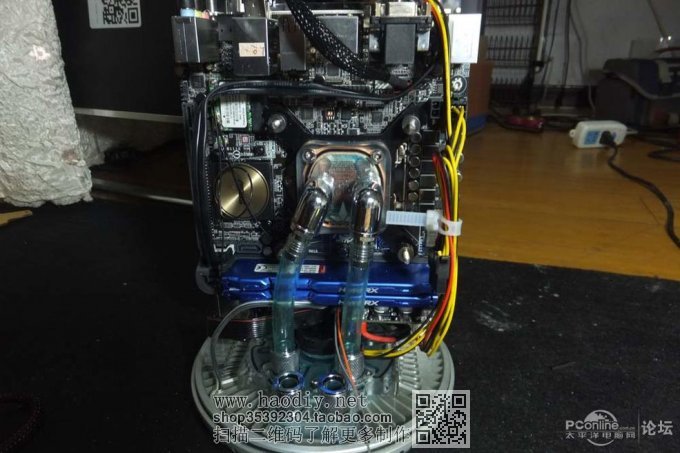

主板接线,安装好水冷头
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)


USB3.0接头连接(第一次排线短了,有一个USB3.0位置插不上,后面已更改,但是忘了拍照片)
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

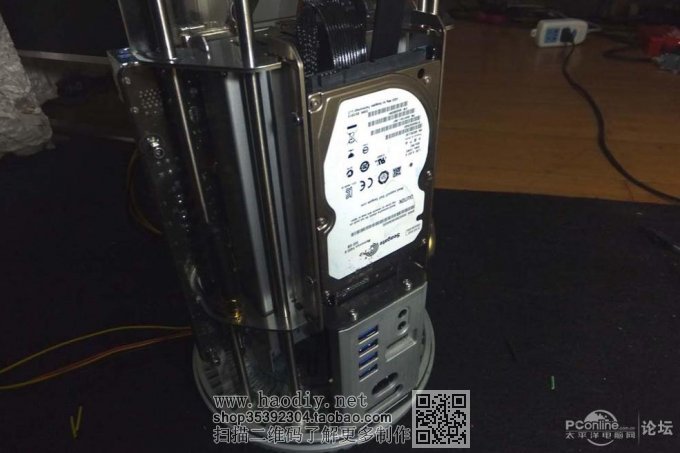

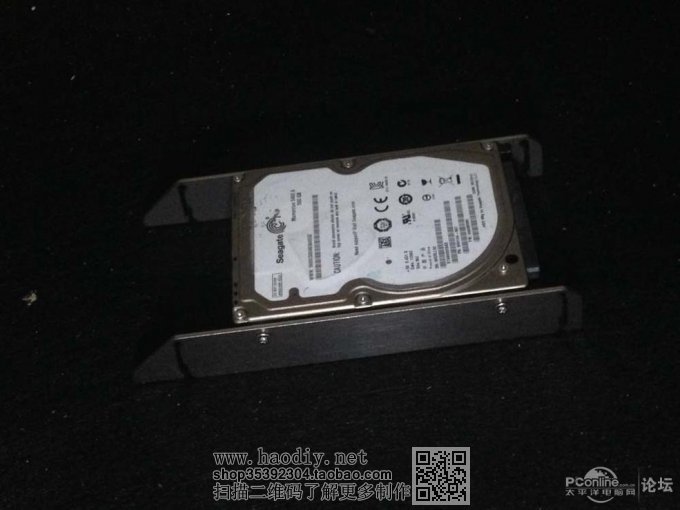

硬盘安装到支撑条上。硬盘用的以前的旧500G,平时文件都放在小米路由器里,500G够用了,只是硬盘的贴纸有点不喜欢,考虑弄什么贴纸给美化一下。
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

对准卡扣位置,轻轻一推,“咔哒”一声,硬盘固定好了,同时隐藏了先前的各种线
更精致更酷炫的垃圾桶第四弹(完善定型,限量定制)

装上风扇、顶盖,连接好风扇和开关、LED
