paraset短波电台收讯部自制

时间:2017-08-20 21:40来源:www.crystalradio.cn 作者:mf1111 点击:
paraset短波电台收讯部自制 ,矿石收音机论坛
Paraset是一个二战期间由英国设计制造的短波间谍电台,收讯部采用6SK7单管再生——>6Sk7低放,发信部采用6V6单管晶振振荡。本次仅复制其收讯部

据资料介绍,本机收讯部频率覆盖3.5Mhz—8Mhz,灵敏度达-145db(未实测,仅从资料看来),可接收CW,AM,SSB等信号。

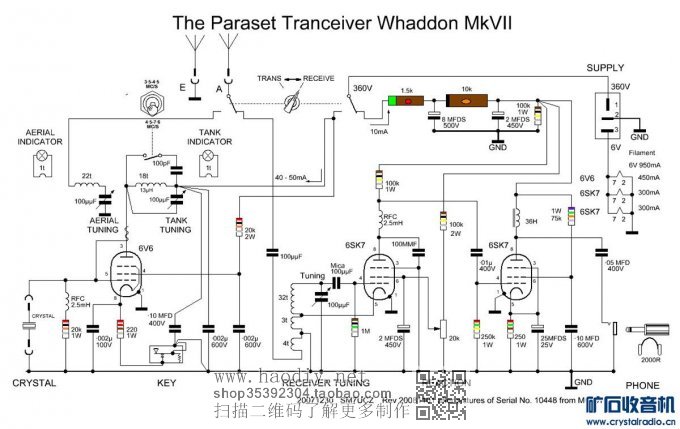

电路图在本帖最后



实际制作时,再生检波级采用6SK7,低放采用6N9P(前级)+6N8P并管(功放),其余一些元件参数有改动。

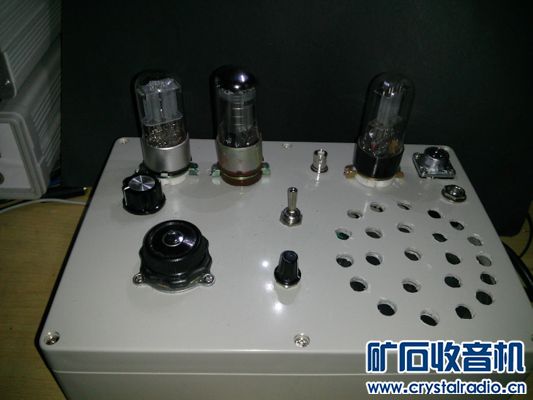

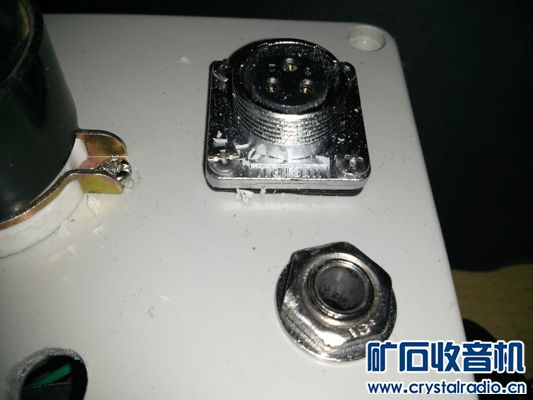

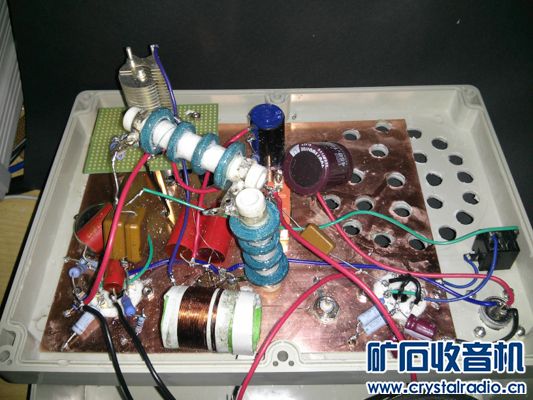

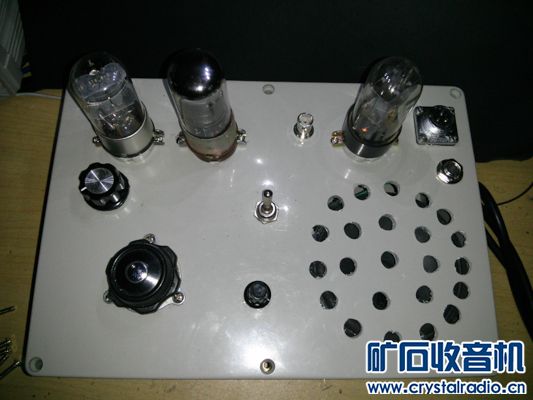

paraset短波电台收讯部自制

paraset短波电台收讯部自制

paraset短波电台收讯部自制

paraset短波电台收讯部自制

其中调谐部分改动较大,原线圈参数如下:

paraset短波电台收讯部自制

实际测试时发现高段只能覆盖到6MHz左右,于是减少32圈线圈的圈数,减少5圈左右,可覆盖到8MHz,接下来进一步的试验中,又减少了5圈,可以覆盖到17MHz。接下来我准备用李兹线(多股丝包线)重绕此线圈,希望进一步增加覆盖范围和接收性能。

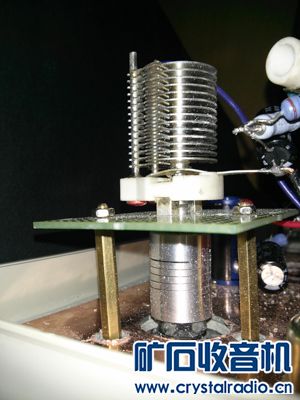

调谐电容采用100pf空气单联,电容轴通过联轴器连接至减速旋钮轴上。该减速旋钮购于X宝,据说是某军用收信机上拆机得到的。旋钮非常精细,旋钮转大约50圈主轴转1圈。

paraset短波电台收讯部自制

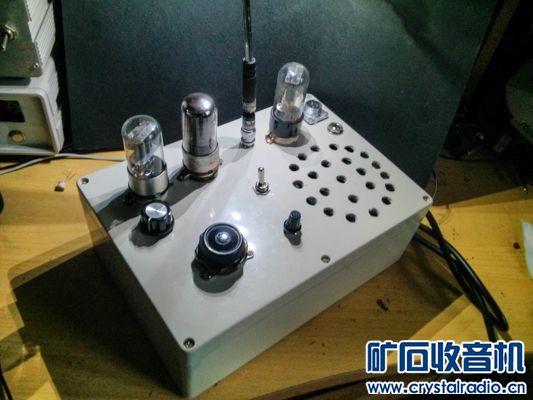

制作完成后接上1.5m拉杆天线在窗前测试,接收效果令人满意。与德生PL600收音机对比,在3.5MHz—16MHz范围内,PL600能收到的信号本机均能收到,甚至灵敏度优于PL600,但选择性不佳,在广播电台比较密集的范围内串台比较严重,需要仔细调整再生和调谐才能将每个台区分出来。

在7MHz业余频率内,接收CW信号效果也不错,频率稳定,长时间工作频飘小。

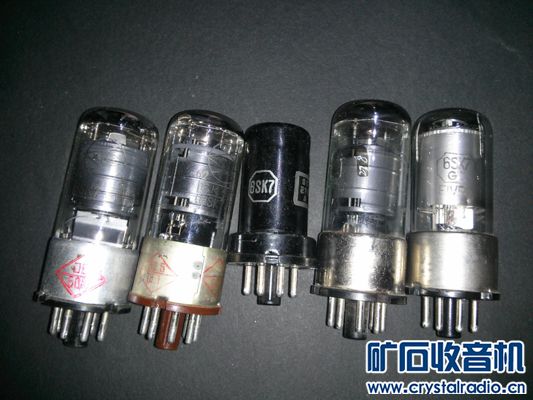

用手头不同的6SK7实验,下图分别是南京6SK7,南京6K3P,RCA 6SK7,曙光6J8P(虽然截止特性不同但实测可用),东芝6SK7.
paraset短波电台收讯部自制

实际使用中,南京6SK7效果最好,再生点位置适中,再生调整平稳。RCA的6SK7噪声最小,但灵敏度貌似不是最高。

晚上在阳台测试,中国之声,经济之声,VOK(朝鲜之声)华语台和英语台,BBC,VOA,日本、东南亚电台声音洪亮,效果令人满意。

更多参考资料请大家自行百度Paraset






补充内容 (2014-3-5 22:28):

再生线圈绕制方法在23楼

补充内容 (2014-3-5 23:24):
最后电路图在26楼





paraset短波电台收讯部自制





paraset短波电台收讯部自制





paraset短波电台收讯部自制
