做一个铝外壳小的可调电源——必回M

时间:2017-07-24 13:22来源:数码之家 作者:zhang_yy007 点击:
买了个大功率XL4005可调电压模块,据说最大支持5A电流,长期3A电流不用加散热,果断改一个可调电源。 这个表头原来也是个降压模块,后来不小心烧了,也不知道发生了什么,接上电源就烧了,可能是输入电压过大了(也就20V),不管了,把没有用的都拆了,留下一

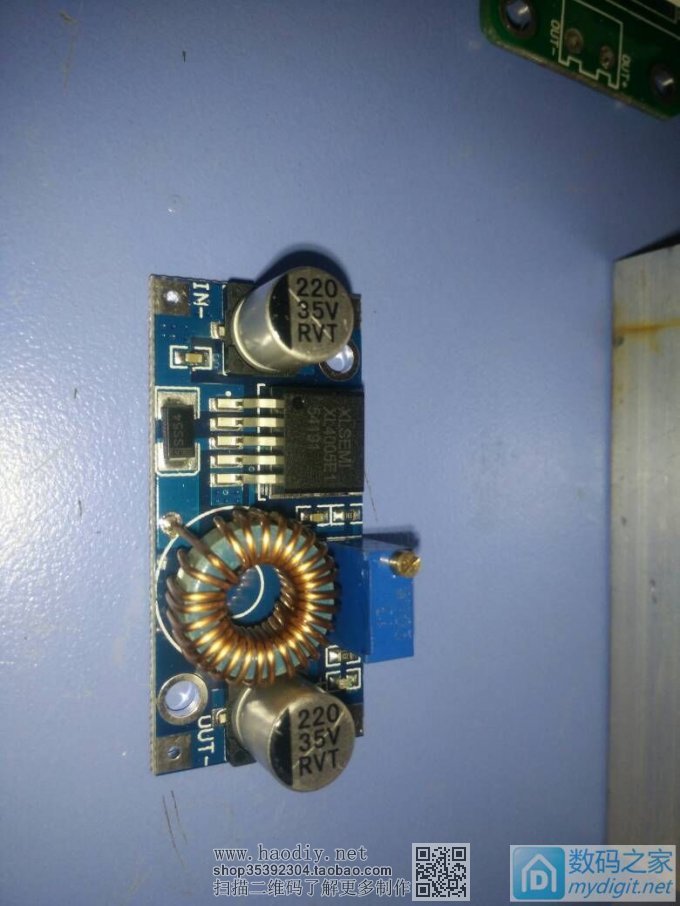

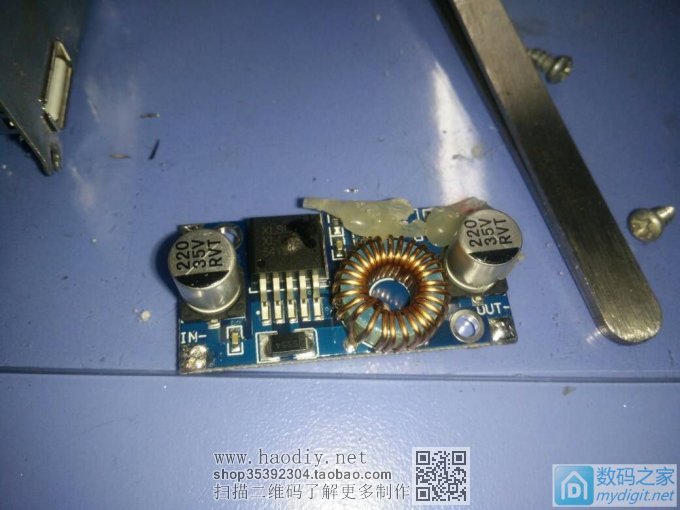

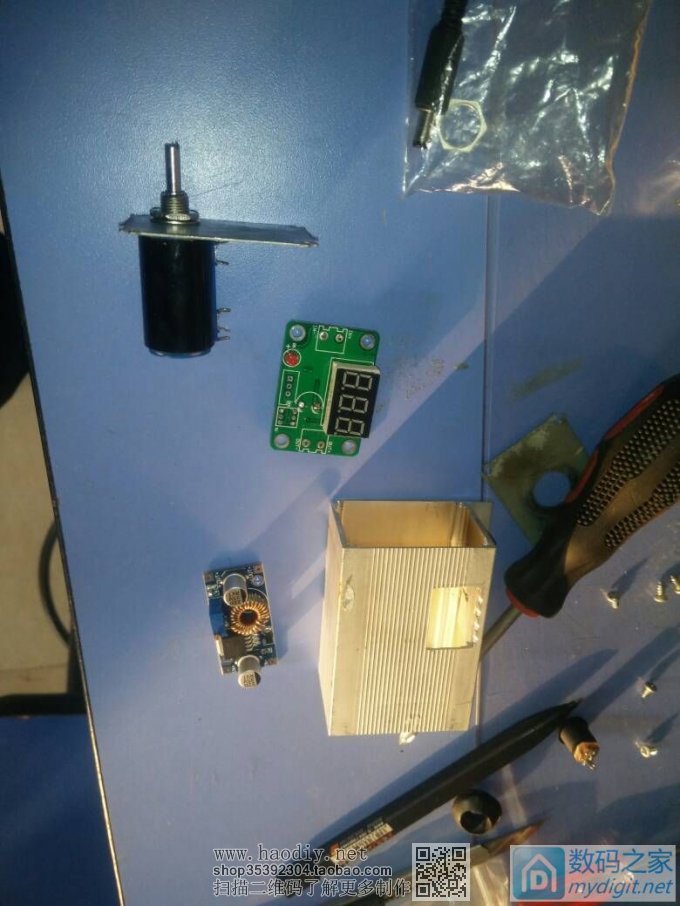

买了个大功率XL4005可调电压模块,据说最大支持5A电流,长期3A电流不用加散热,果断改一个可调电源。
做一个铝外壳小的可调电源——必回M

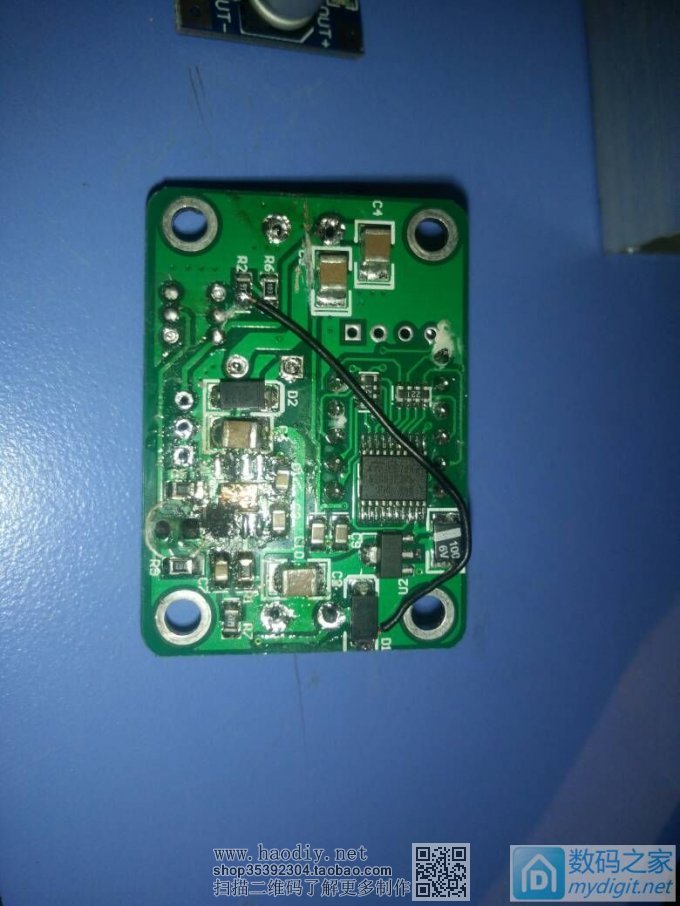

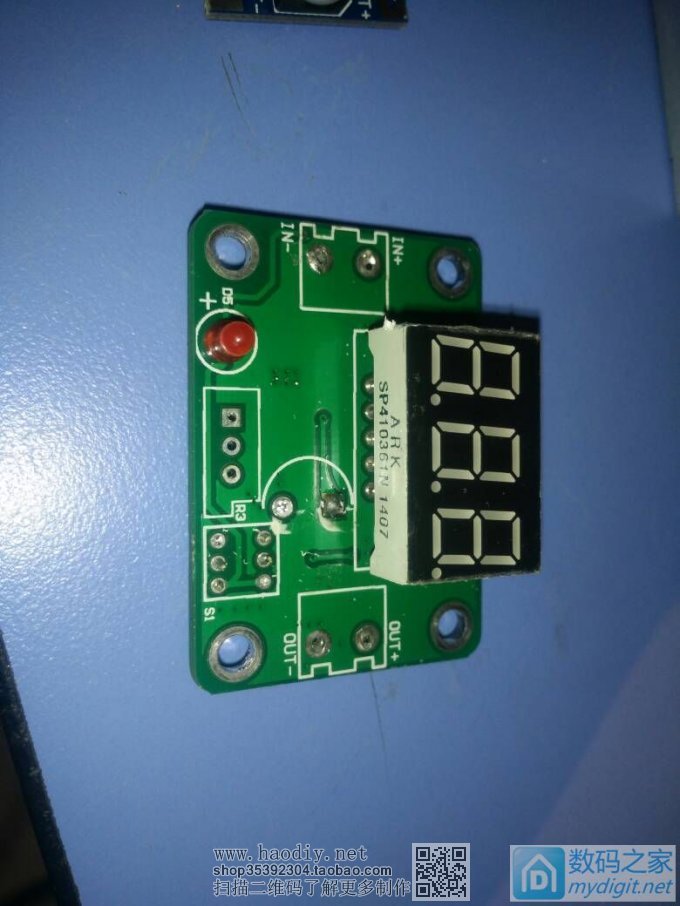

这个表头原来也是个降压模块,后来不小心烧了,也不知道发生了什么,接上电源就烧了,可能是输入电压过大了(也就20V),不管了,把没有用的都拆了,留下一个电压表头可以利用,缺点就是,体积有点儿大,有点儿占地方了。
做一个铝外壳小的可调电源——必回M
做一个铝外壳小的可调电源——必回M

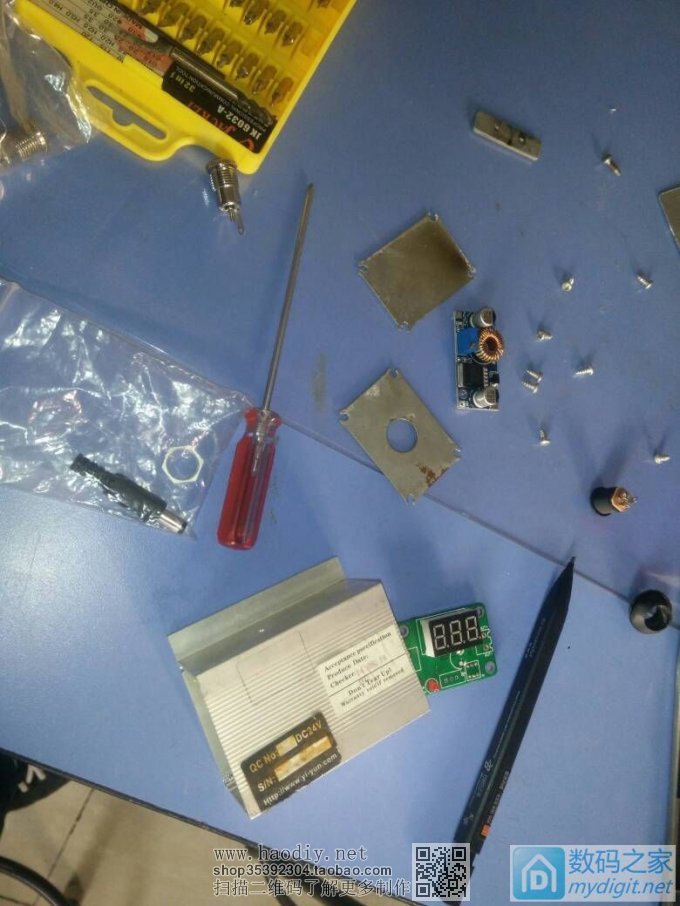

本来打算用笔记本电源外壳最为该可调电源的外壳,无意中发现角落里还有一个电动车控制器的铝外壳,大概比量了一下,大小刚刚好。
做一个铝外壳小的可调电源——必回M
做一个铝外壳小的可调电源——必回M

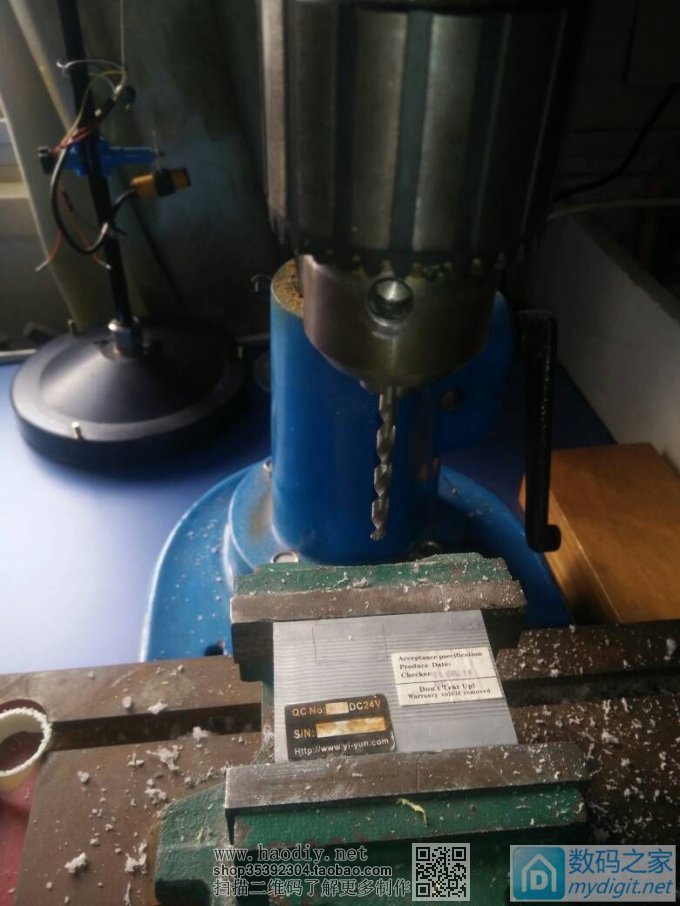

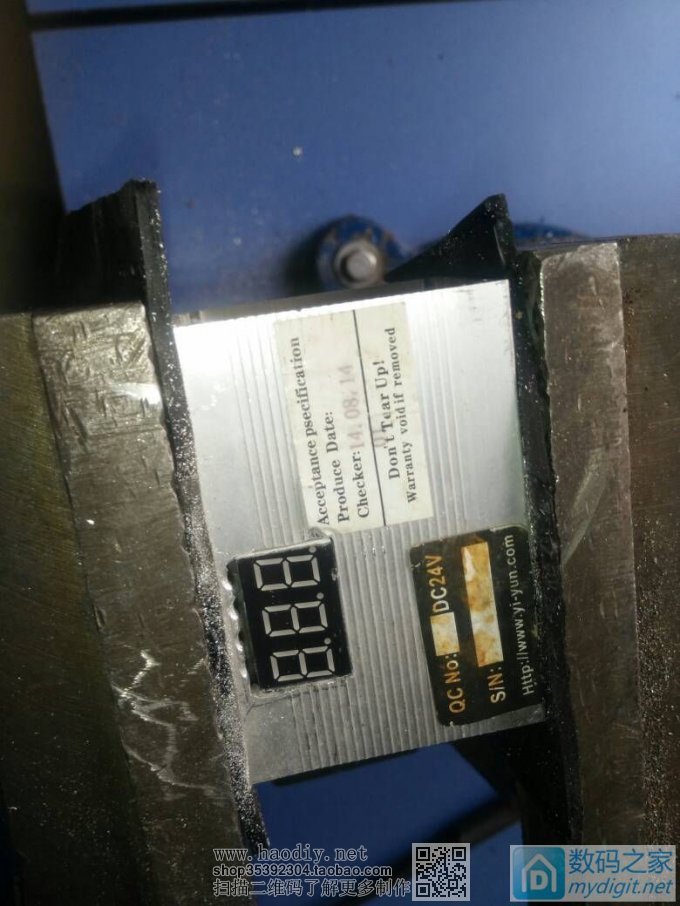

下面就是找到表头的位置,上钻台,周围打好孔。
做一个铝外壳小的可调电源——必回M
做一个铝外壳小的可调电源——必回M

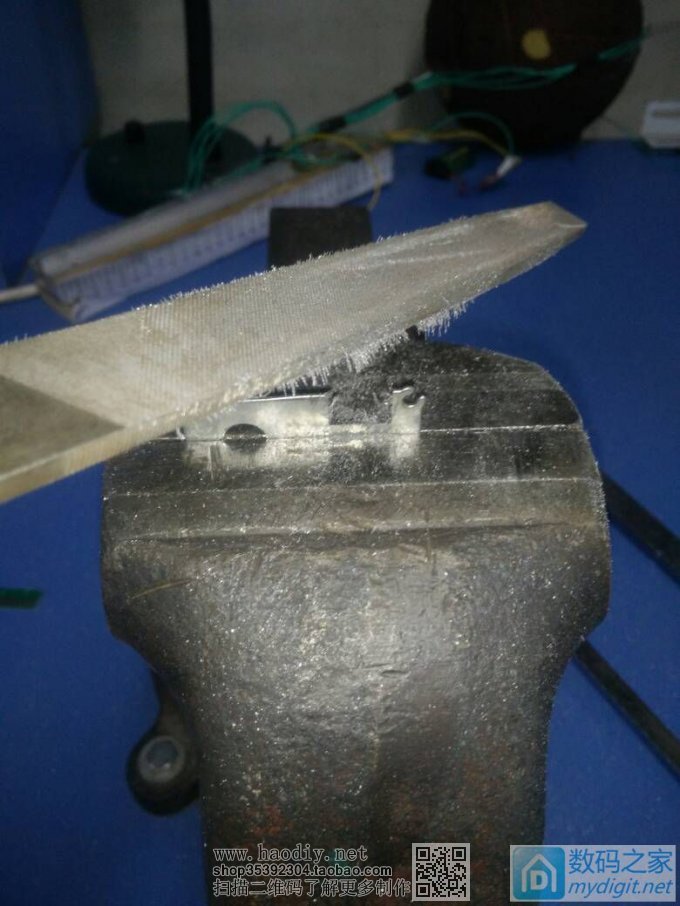

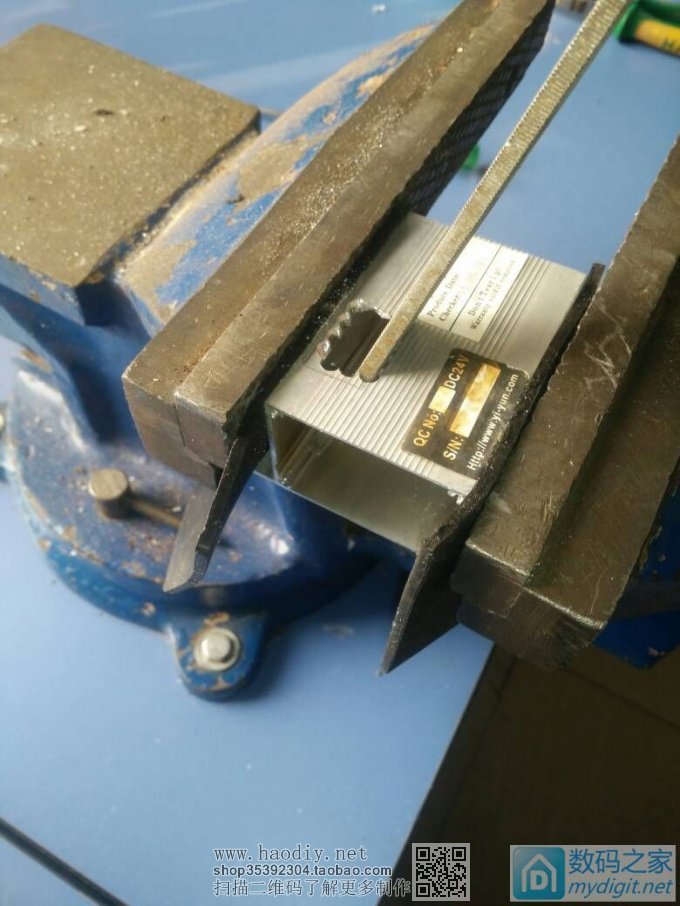

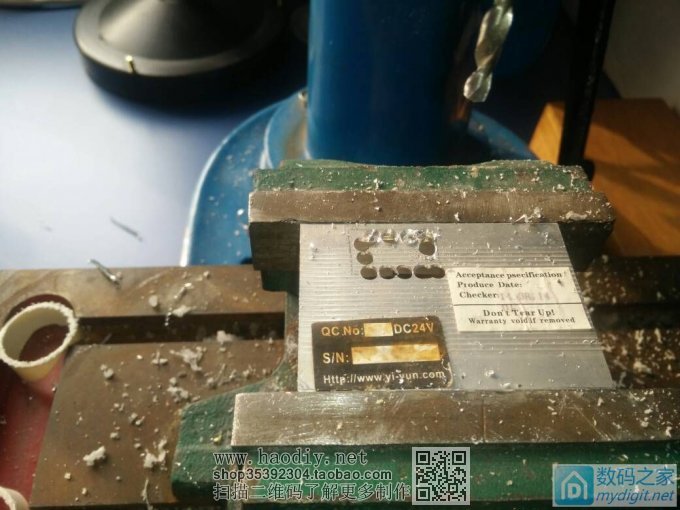

打完孔,慢慢摩擦摩擦,最后还是很满意的。
做一个铝外壳小的可调电源——必回M
做一个铝外壳小的可调电源——必回M

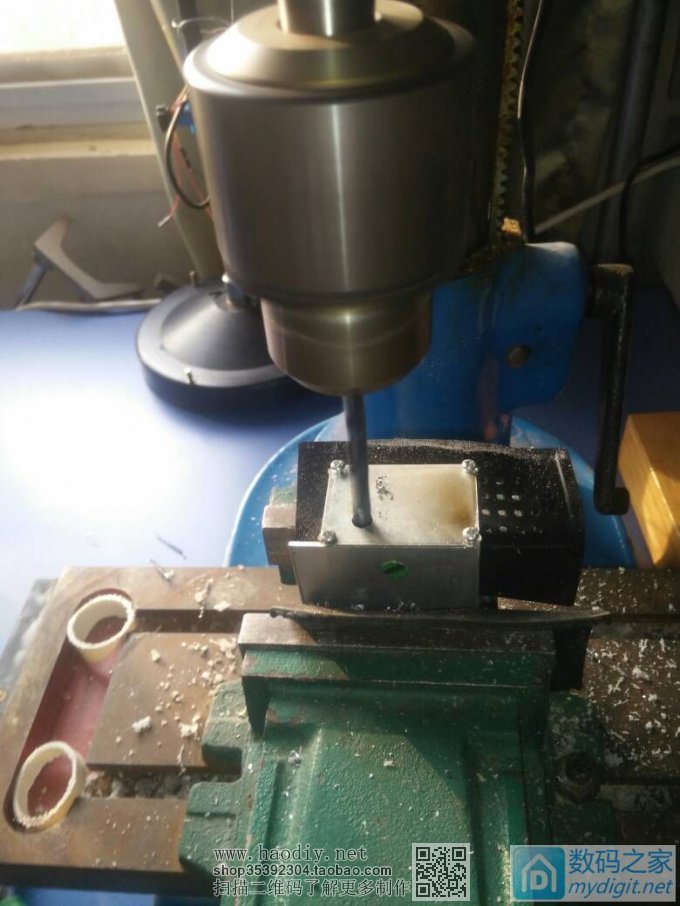

给精密电阻也打一个孔。
做一个铝外壳小的可调电源——必回M

楼下继续。
加M时,请勾选同时作为回复。
请坛友欣赏:

接着

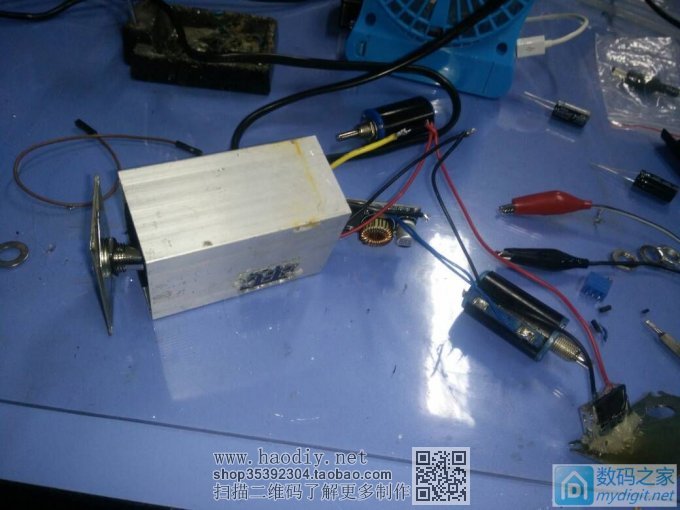

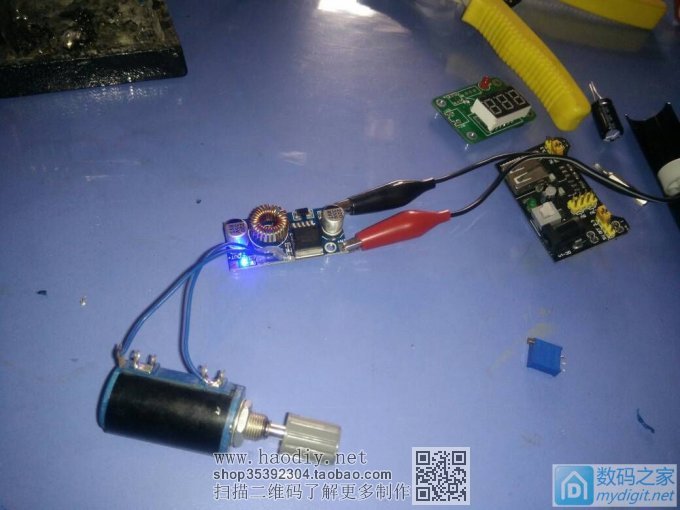

测试电路,前后换了一个精密电阻,原来的是10K的可调,一开始用了1K的,发现根本不行,又改成4.7K的还是不能调到最大电压,最后找了一个22K的,效果很好。
做一个铝外壳小的可调电源——必回M

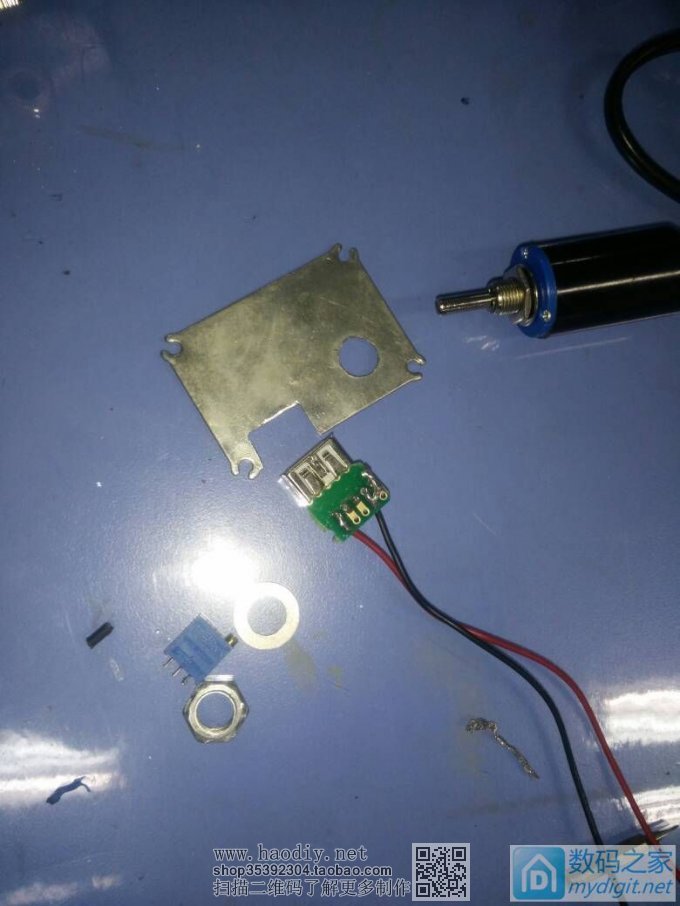

开一USB孔,输出为USB和DC5.5MM两个孔。
做一个铝外壳小的可调电源——必回M
USB开孔
做一个铝外壳小的可调电源——必回M

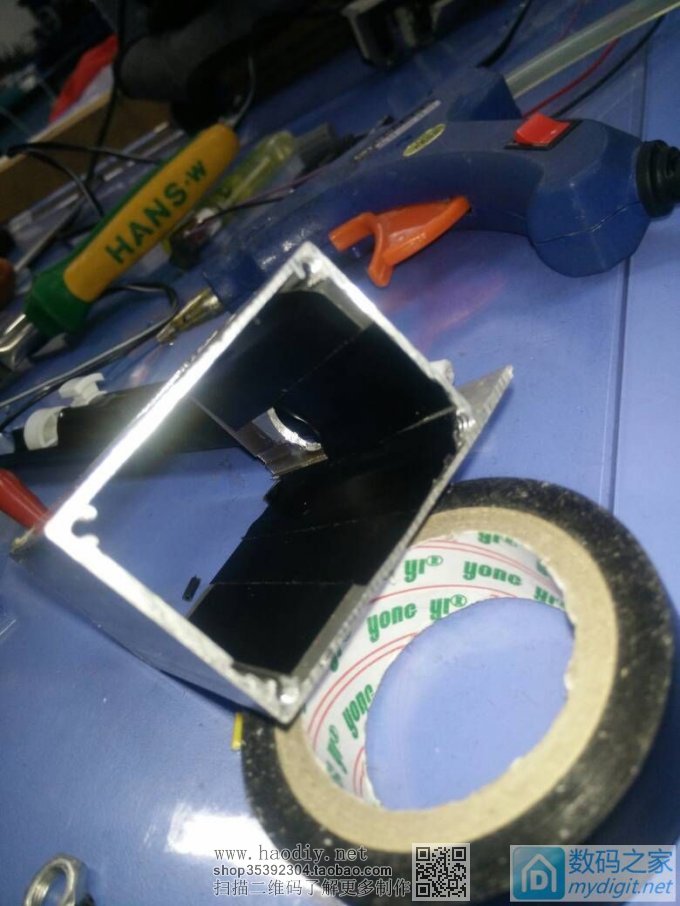

里面上胶带,做简单的绝缘,有那个黄色的抗热胶带,忘记使用了。
做一个铝外壳小的可调电源——必回M

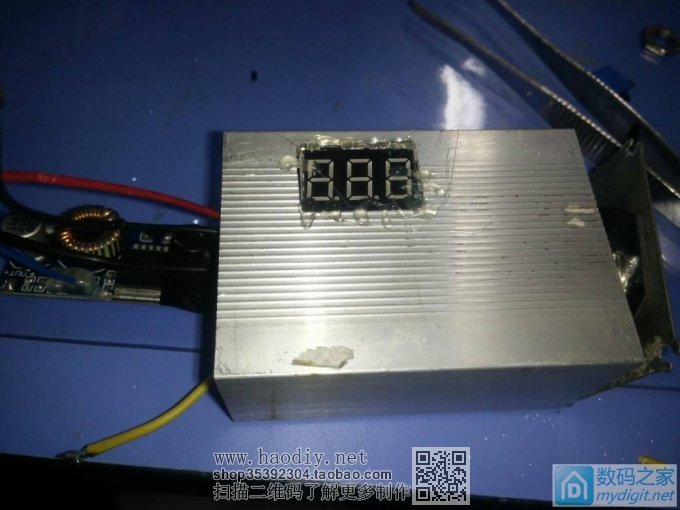

表头表面先固定一下,里面上胶固定,没有哥俩好,热熔胶将就吧。
做一个铝外壳小的可调电源——必回M

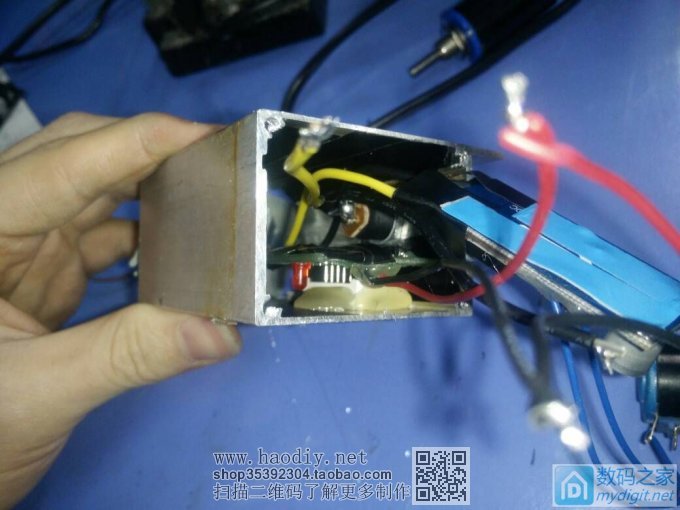

组装,空间当时比量的是刚刚够用。
做一个铝外壳小的可调电源——必回M

做一个铝外壳小的可调电源——必回M

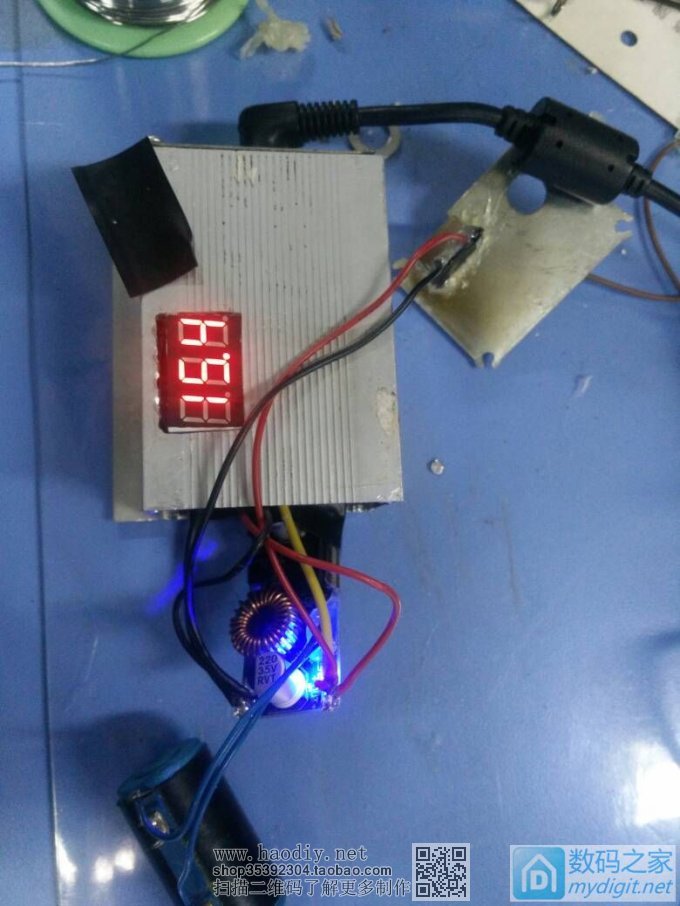

盖盖子前测试一下 。
做一个铝外壳小的可调电源——必回M

盖盖子。
做一个铝外壳小的可调电源——必回M

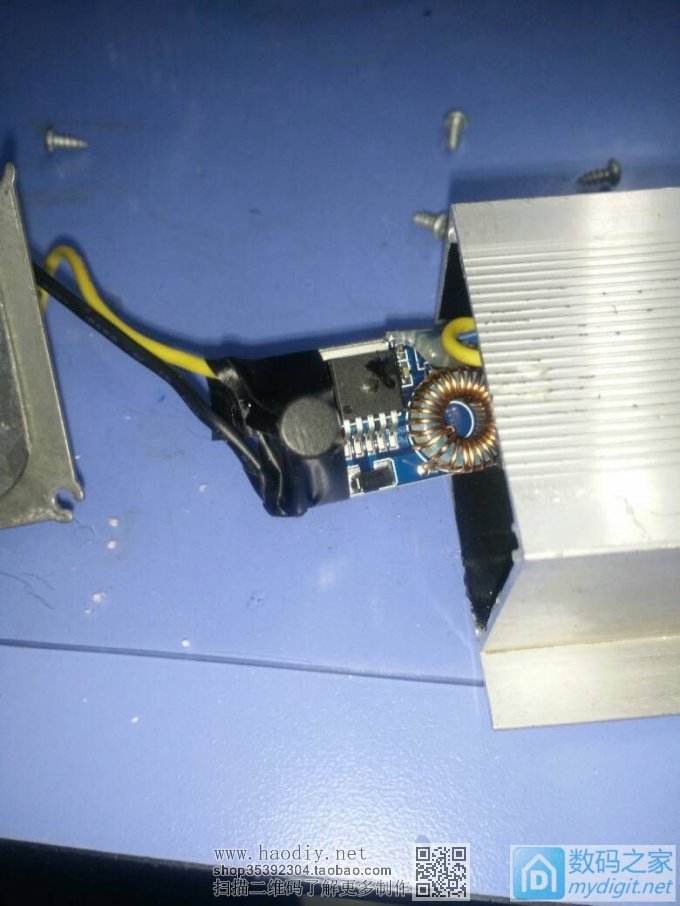

线不太够,里面的可调模块是侧着放的,盖子好不容易盖上了,上电测试,悲剧了,可调模块直接烧穿了…… ……
做一个铝外壳小的可调电源——必回M

最后
没办法,当时只买了一个5A的模块,只能先上一个LM2596S  这个3A的模块了,下次买个芯片把烧坏的模块修一下吧。

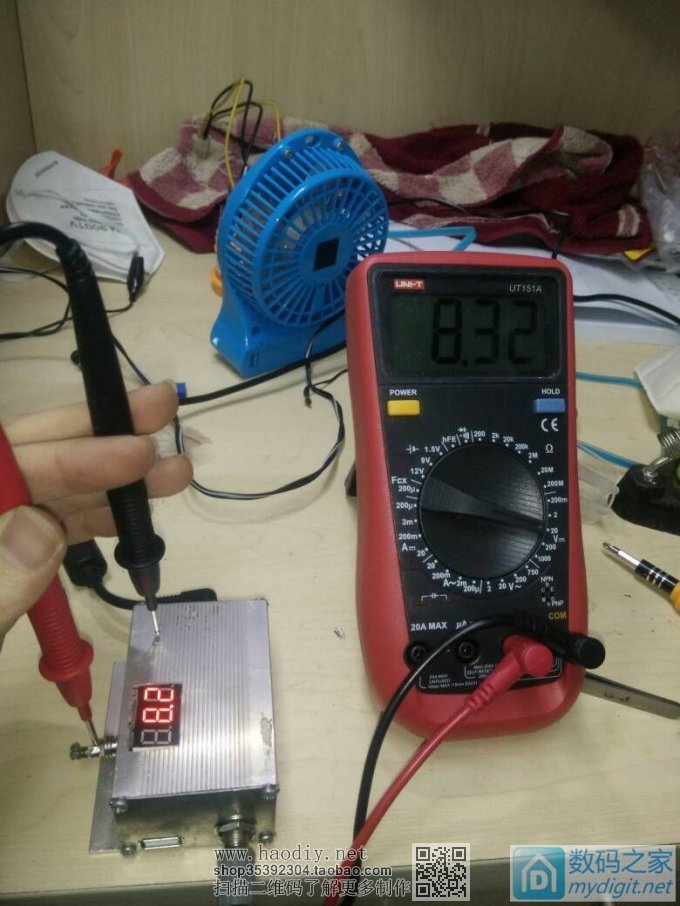

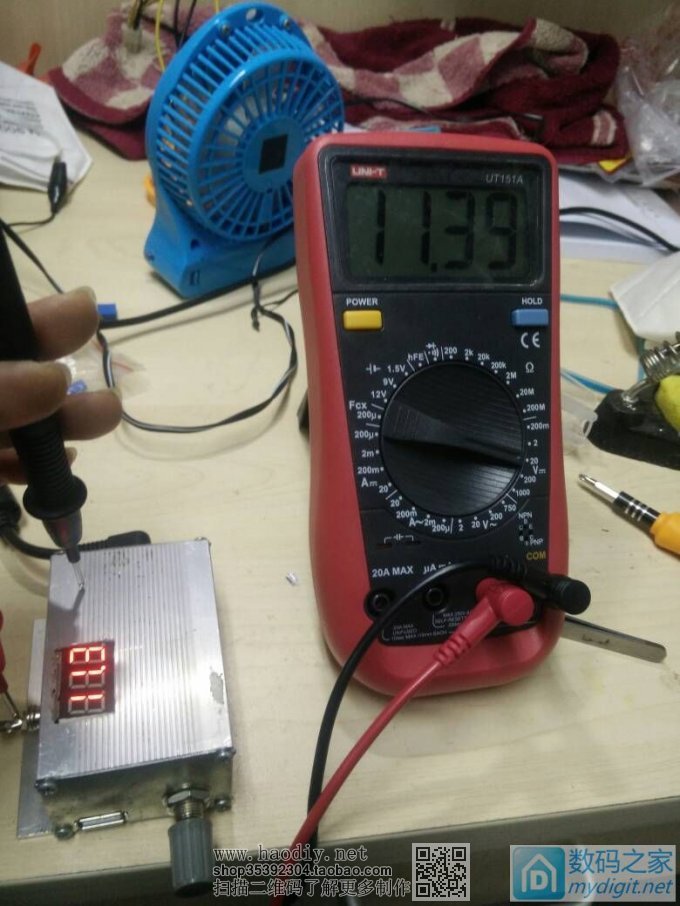

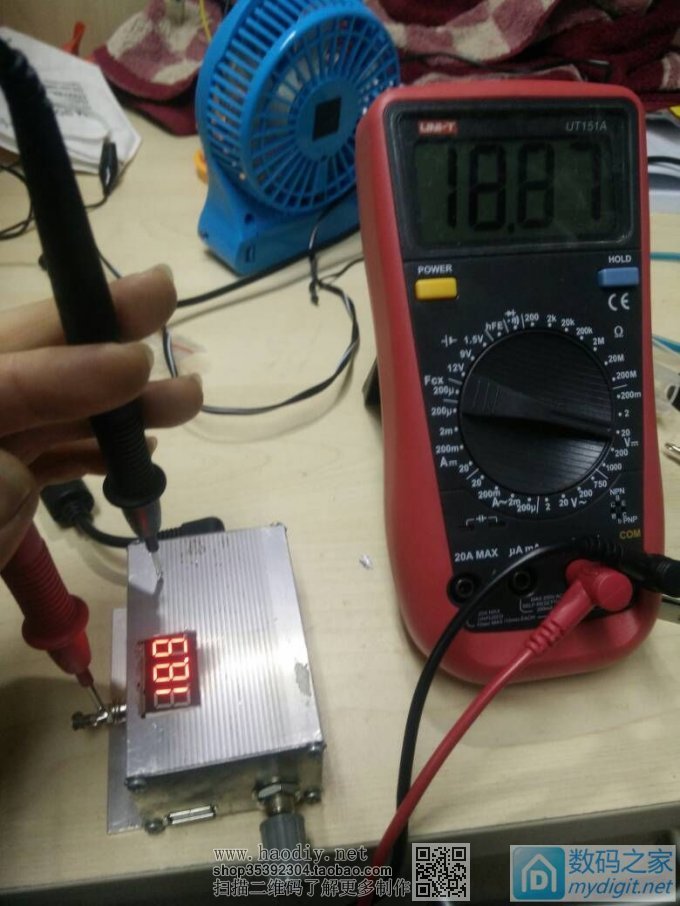

拔线延长一下,重新换上了新模块,效果如下。
做一个铝外壳小的可调电源——必回M
做一个铝外壳小的可调电源——必回M
做一个铝外壳小的可调电源——必回M
做一个铝外壳小的可调电源——必回M
做一个铝外壳小的可调电源——必回M

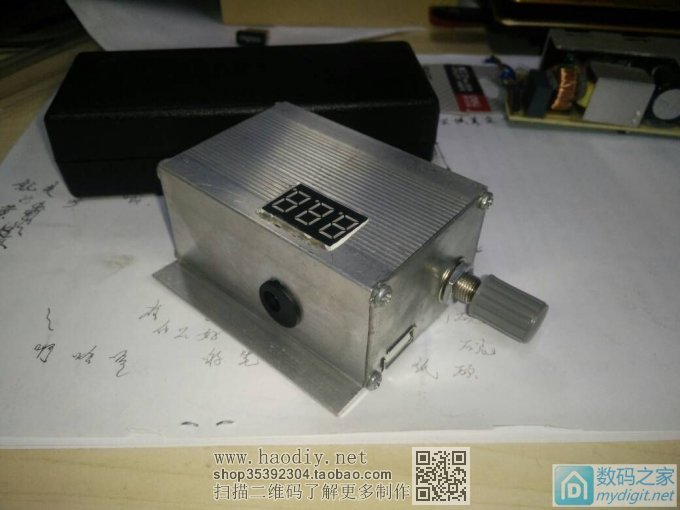

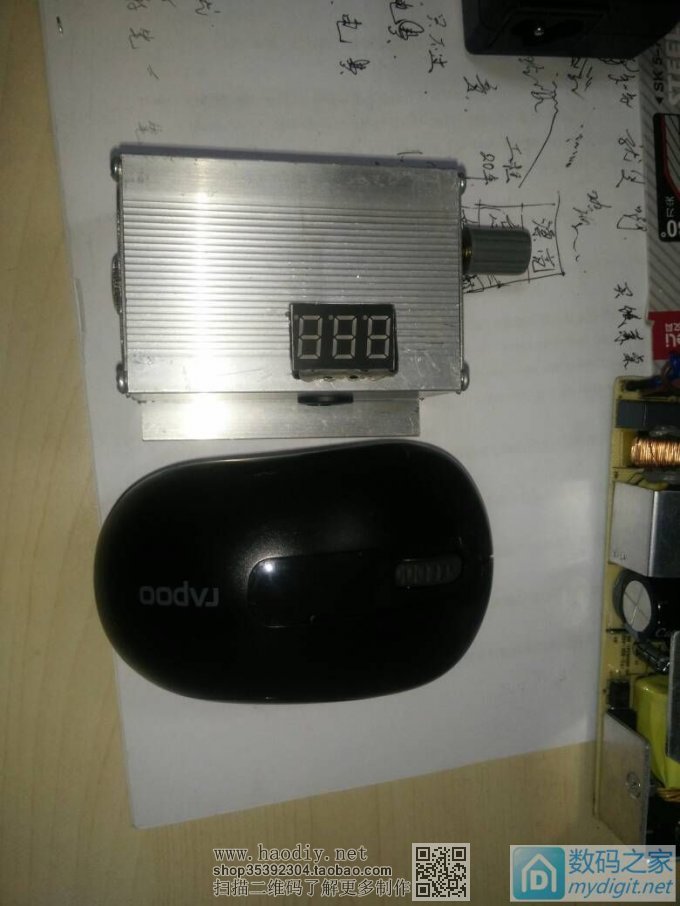

精度一般,要求不高,最后效果还算满意。
总结:用了一个周了,给宿舍的12V电热毯供电,一般设定电压为16V,电流在1A左右吧,一天24小时不间断供电,发热量还是不少的,手感觉微烫,热熔胶变得有点儿软,还好能固定住,没太大问题,后来把电压调到15V,好一些。
