制作迷你OTG线

时间:2017-10-27 20:15来源:未知 作者:admin 点击:
一个高传输效率的好东东 主要材料 : USB母座 1 USB小头 1 所需工具 : 电烙铁 刀 焊丝 松香 制作步骤 : 第1步: 工具 第2步: 原料 第3步: 原理图 第4步: 2种不同的小头 第5步: 将母座的4个引脚用钳子压平 第6步: 第7步: 将小头2号拆开 第8步: 二号
制作迷你OTG线
一个高传输效率的好东东

主要材料

USB母座1 USB小头1

所需工具

电烙铁 刀 焊丝 松香

制作步骤

  • 第1步:

    制作迷你OTG线

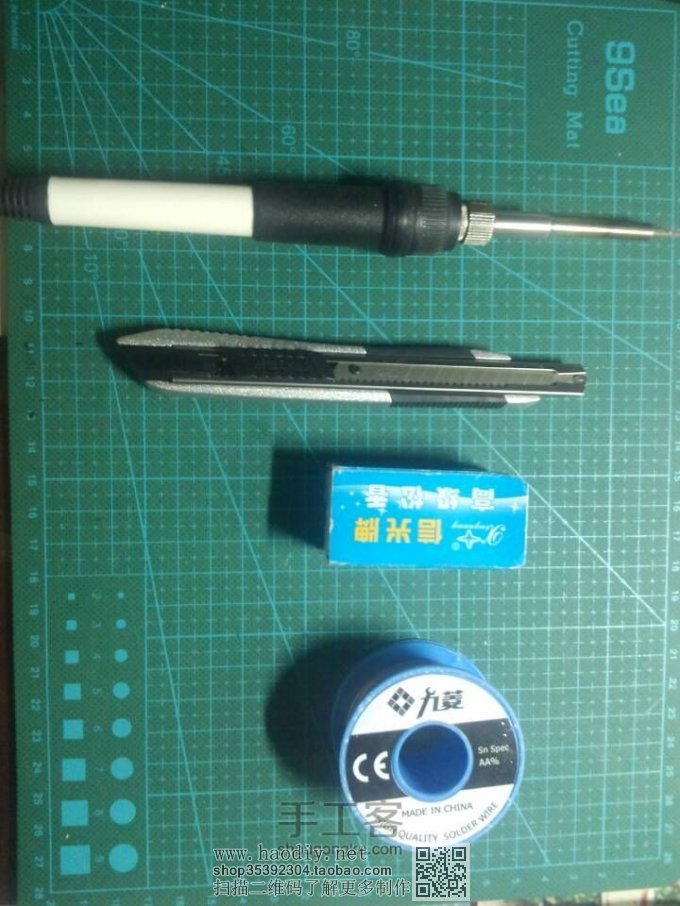

    工具

  • 第2步:

    制作迷你OTG线

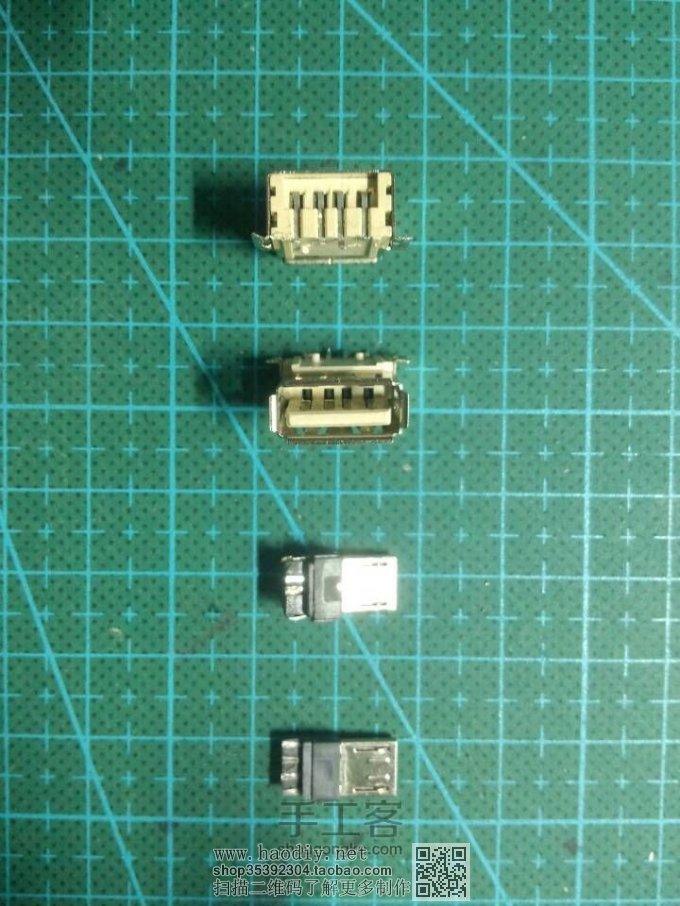

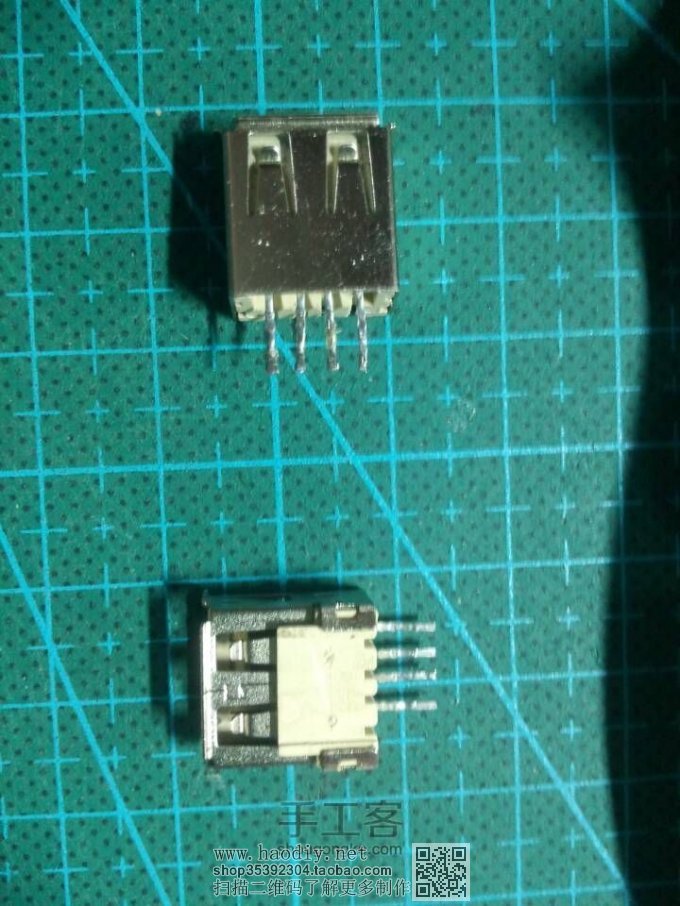

    原料

  • 第3步:

    制作迷你OTG线

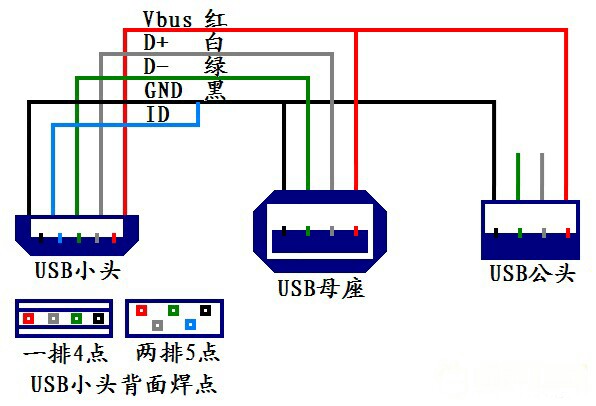

    原理图

  • 第4步:

    制作迷你OTG线

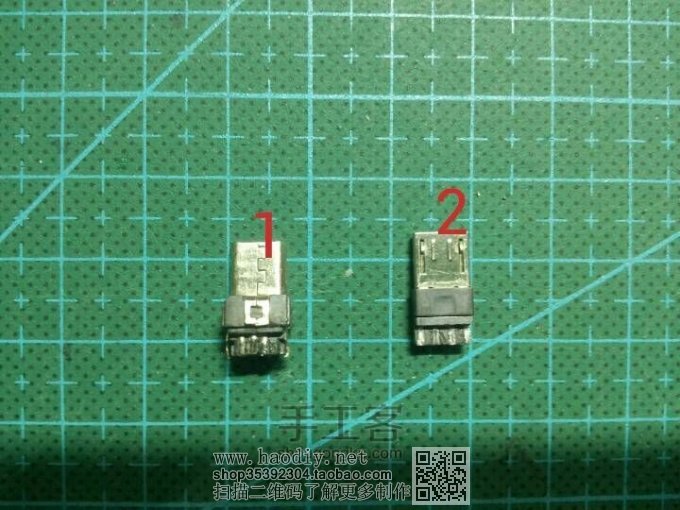

    2种不同的小头

  • 第5步:

    制作迷你OTG线

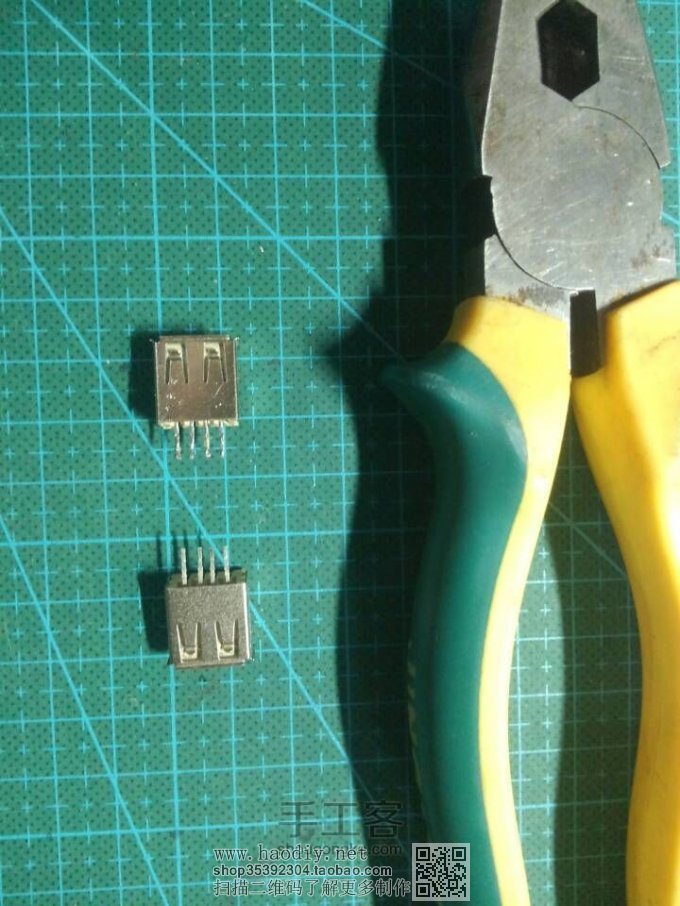

    将母座的4个引脚用钳子压平

  • 第6步:

    制作迷你OTG线



  • 第7步:

    制作迷你OTG线

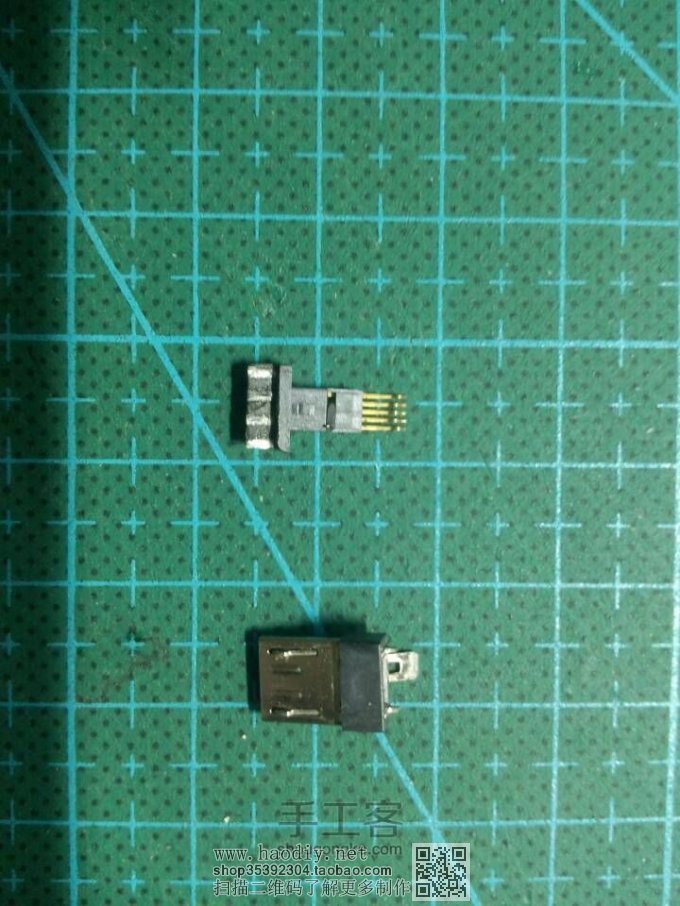

    将小头2号拆开

  • 第8步:

    制作迷你OTG线

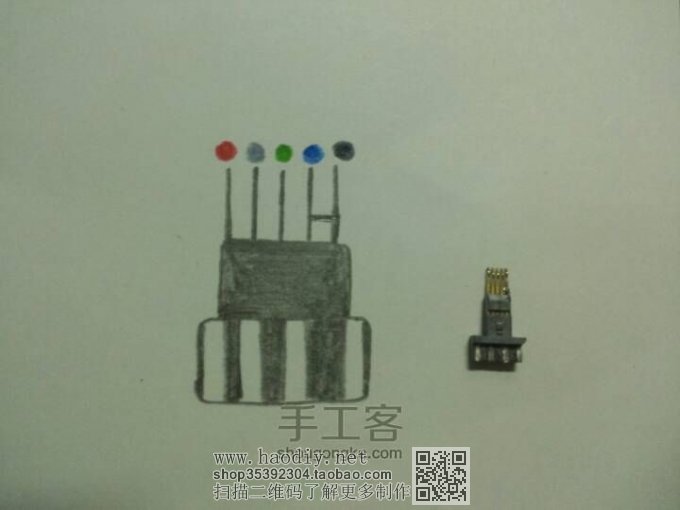

    二号小头连接图 对照原理图

  • 第9步:

    制作迷你OTG线

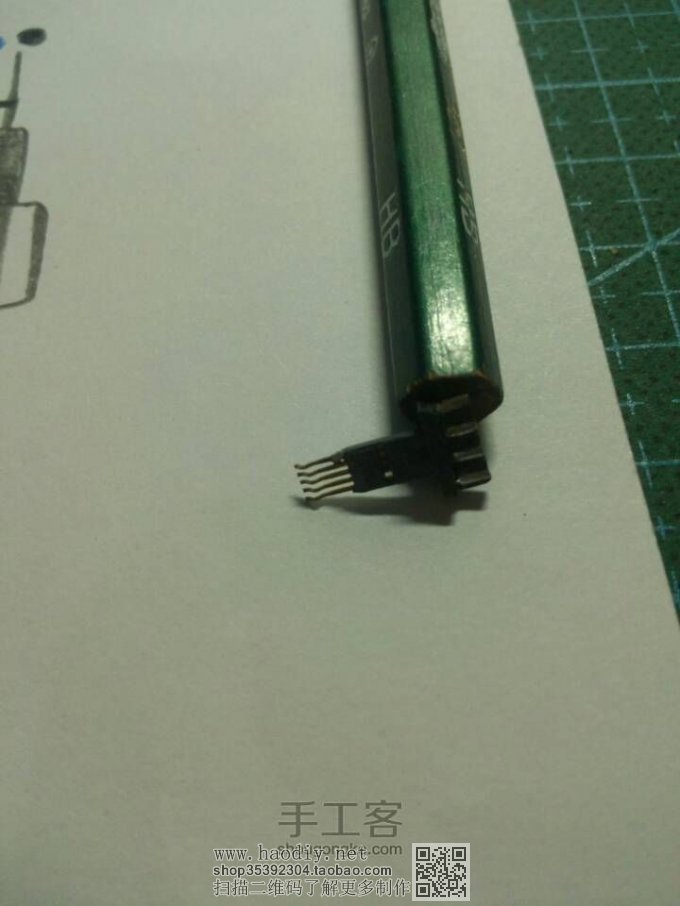

    将蓝色与黑色引脚焊接 [考验焊接技术的时候到了]

  • 第10步:

    制作迷你OTG线

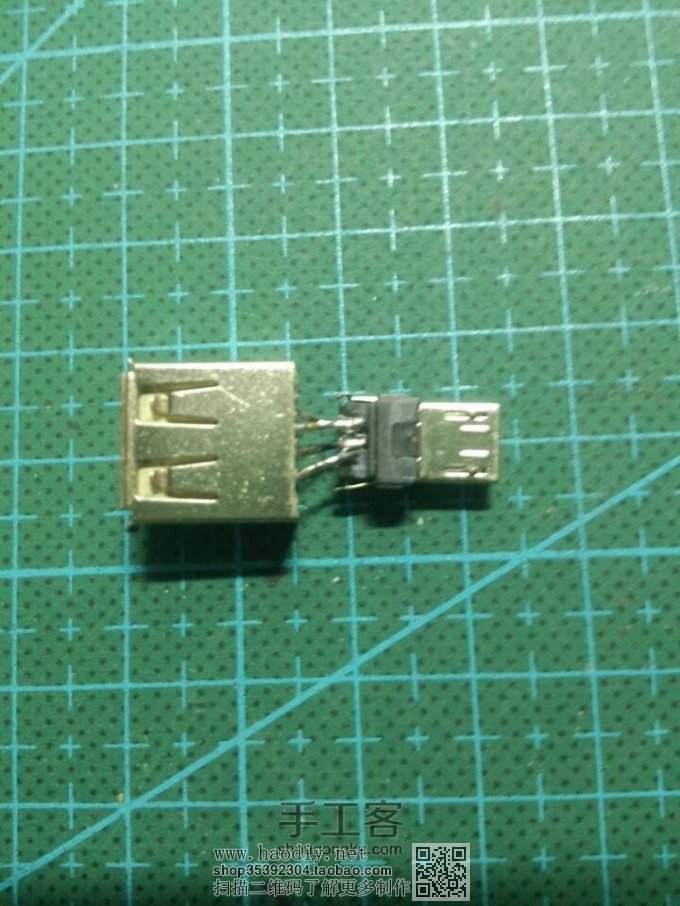

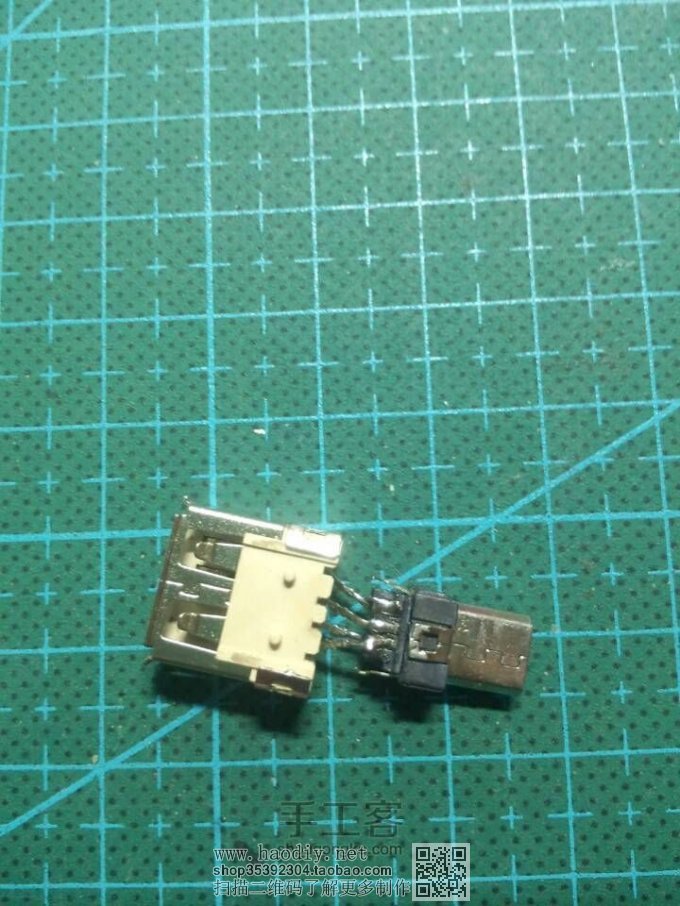

    与母座焊接 对照原理图

  • 第11步:

    制作迷你OTG线

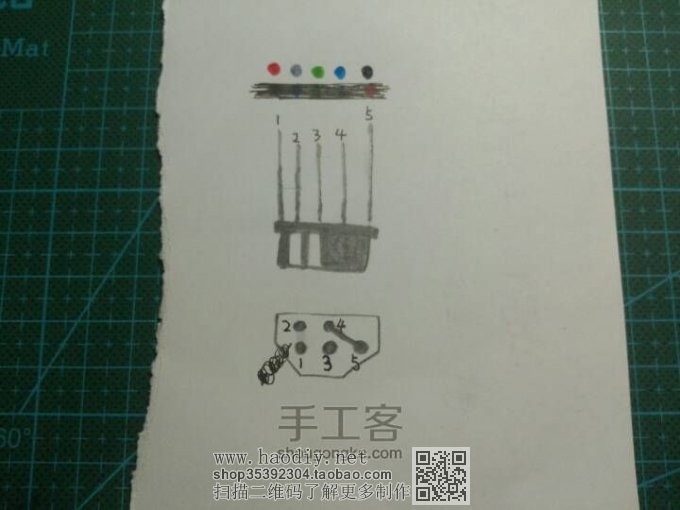

    1号小头的连接图

  • 第12步:

    制作迷你OTG线

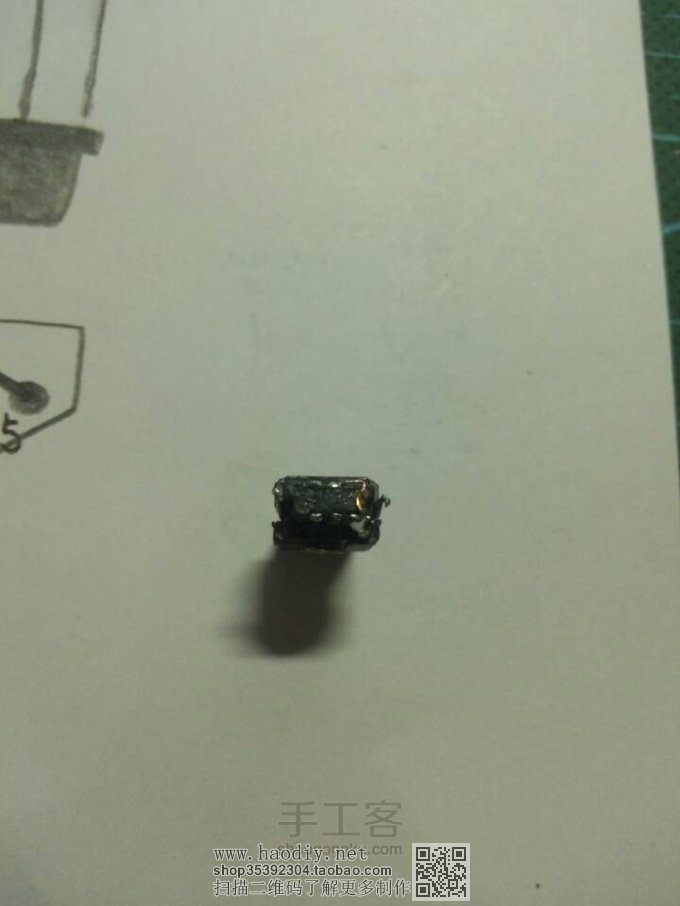

    将4,5号引脚用细导线连接

  • 第13步:

    制作迷你OTG线

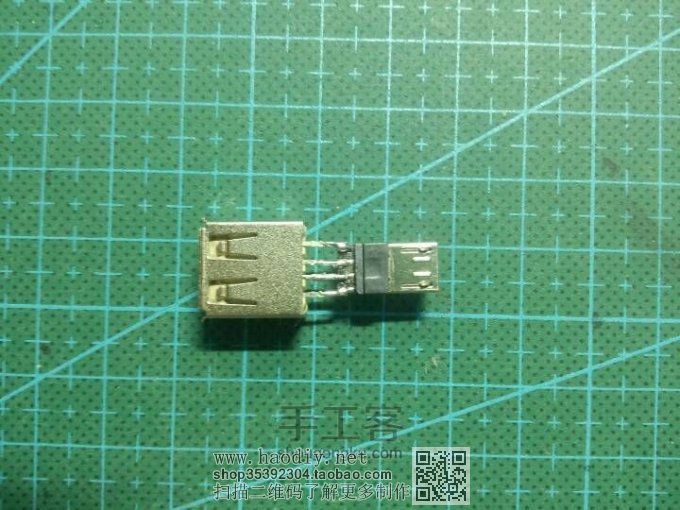

    与母座连接

  • 第14步:

    制作迷你OTG线



  • 第15步:

    制作迷你OTG线

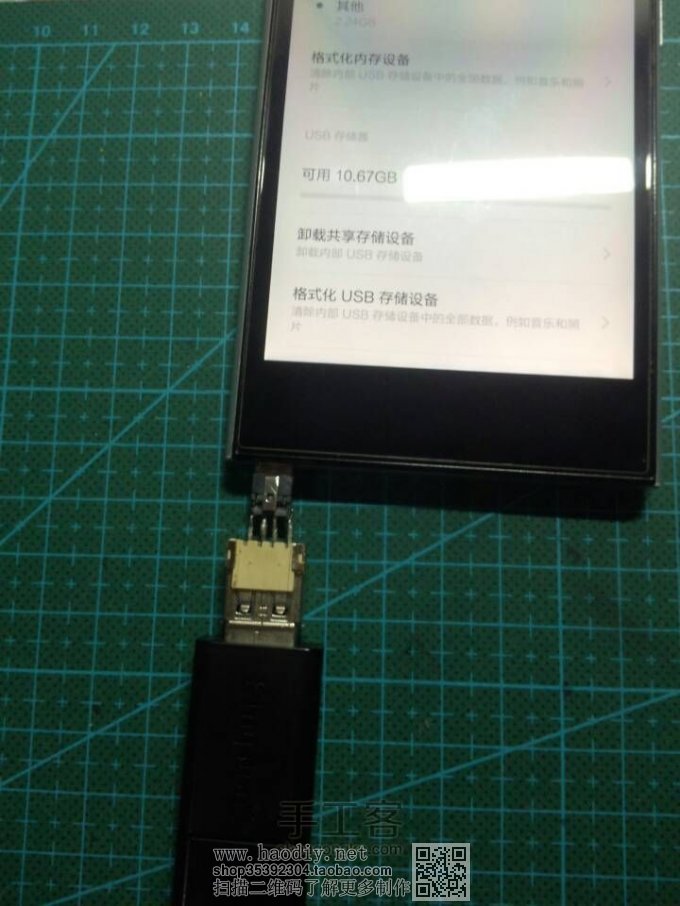

    连接手机示意图

  • 第16步:

    制作迷你OTG线

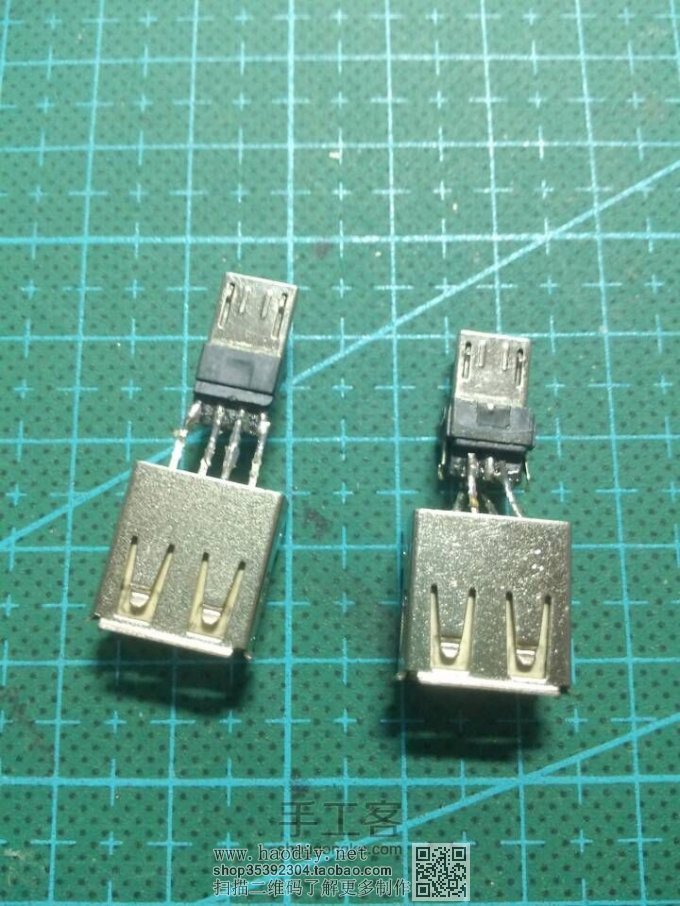

    不同的两个OTG线

  • 第17步:

    制作迷你OTG线

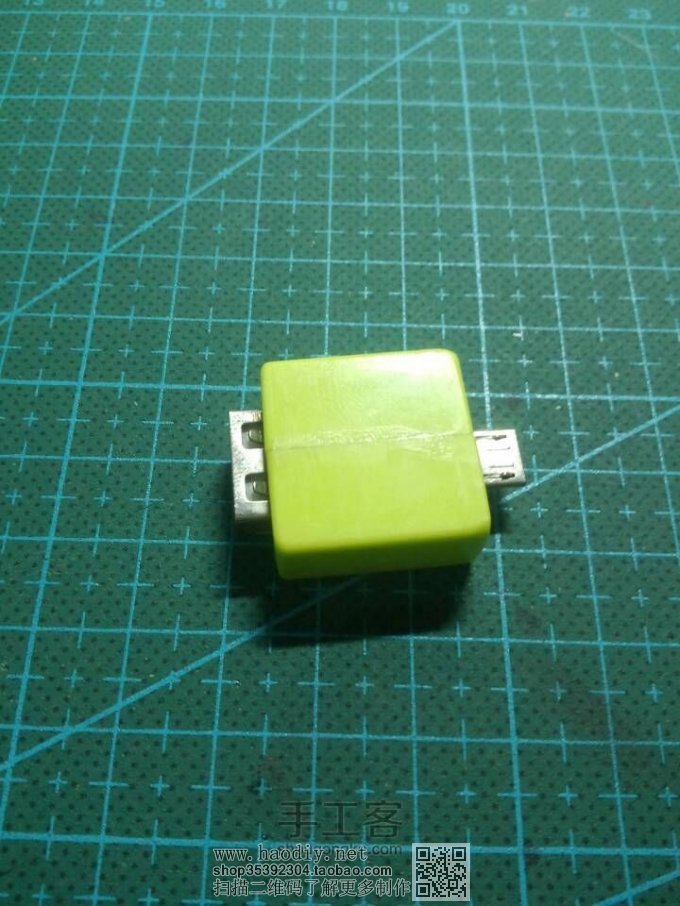

    做一个外壳装饰一下 完成了!!
