志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

时间:2017-10-27 20:16来源:未知 作者:admin 点击:
2016年志峰再次推出 耗时将近一个月精心打造的发烧级精品 主要材料 : 导线 所需工具 : 电烙铁 1 胶水 制作步骤 : 第1步: 纯手工编织 二十四根女神线 某宝有卖 大概一到三块一根 采用的是八股编法 三根为一组 第2步: 线材 第3步: 编好的几根 第4步: 主
志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞
2016年志峰再次推出 耗时将近一个月精心打造的发烧级精品

主要材料

导线

所需工具

电烙铁1 胶水

制作步骤

  • 第1步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

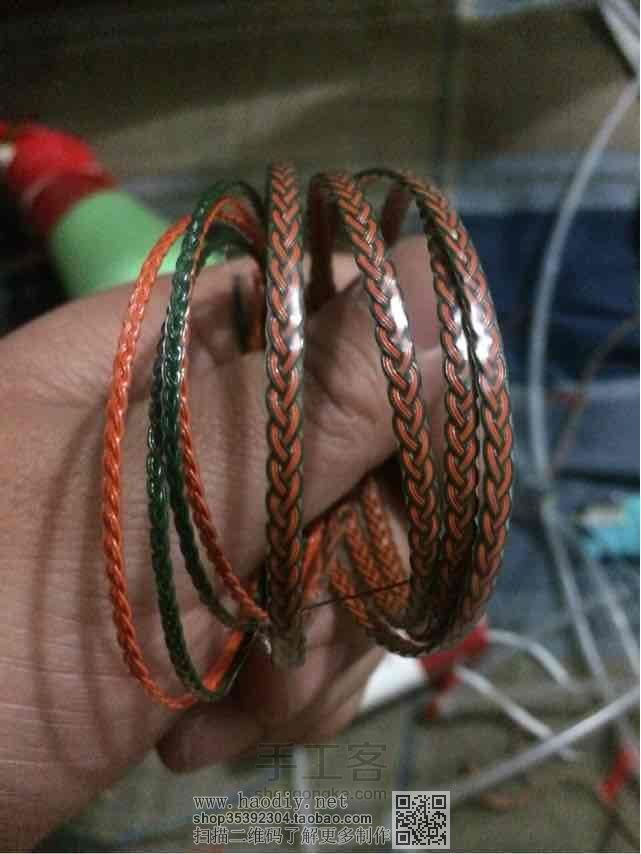

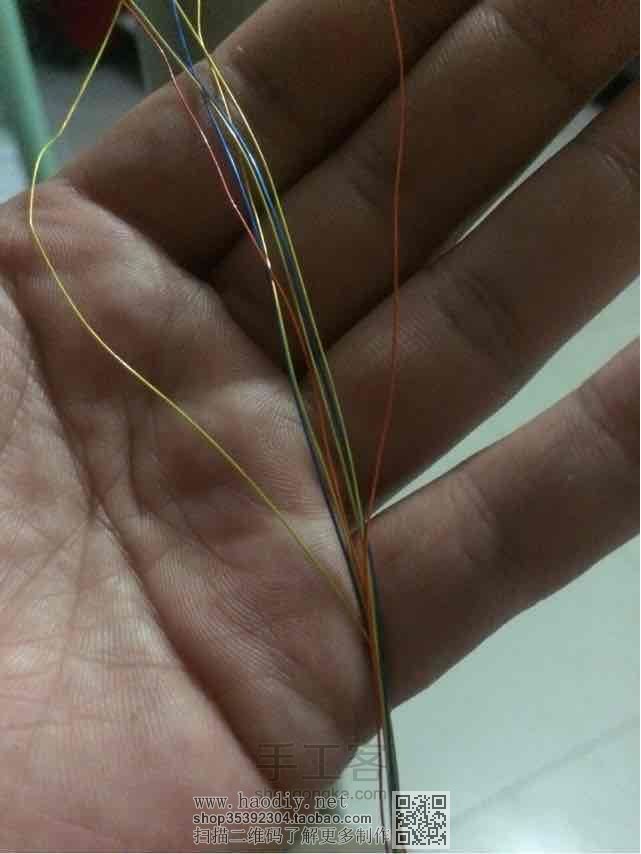

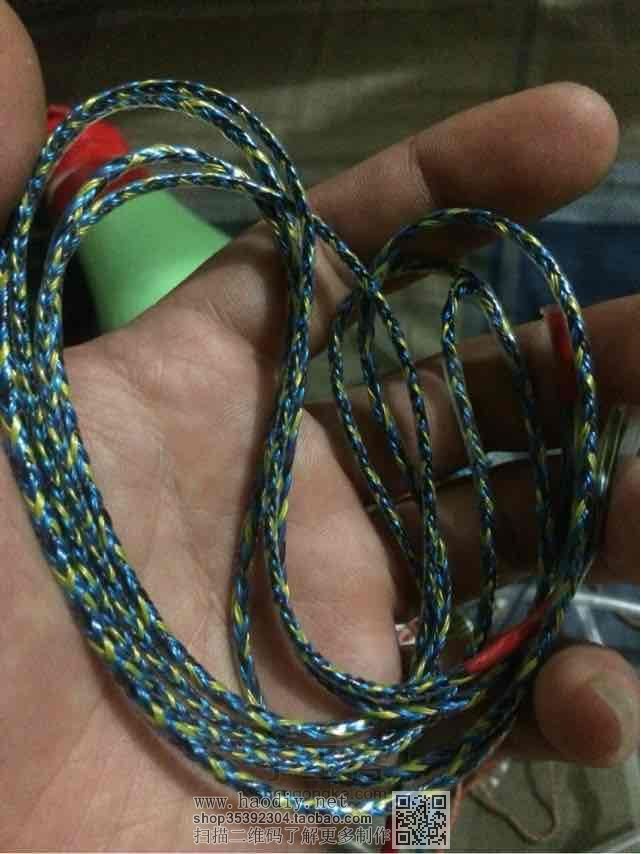

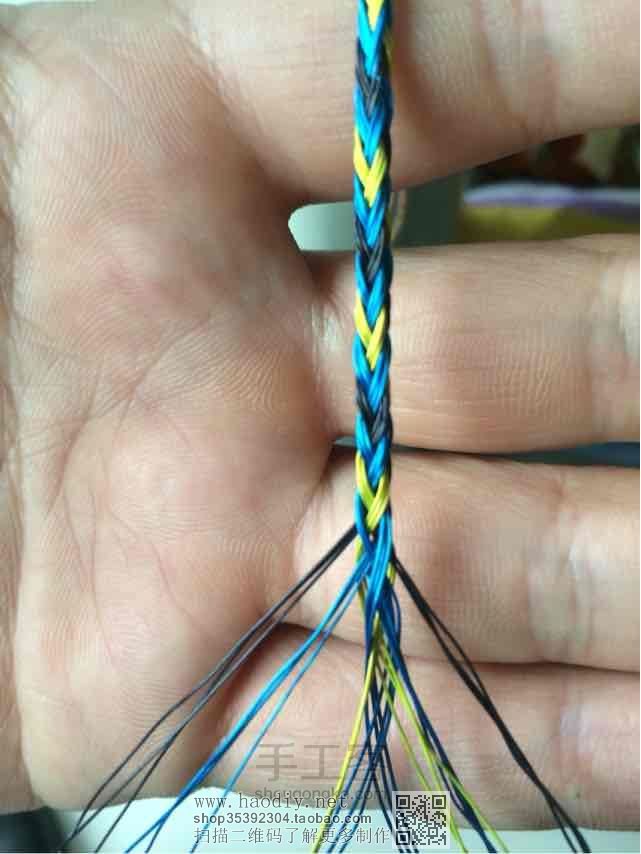

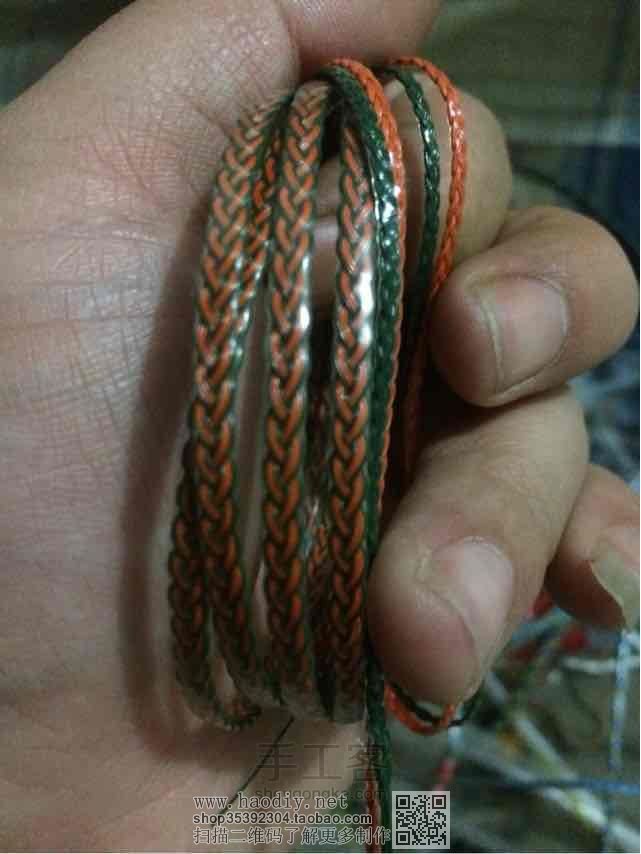

    纯手工编织 二十四根女神线 某宝有卖 大概一到三块一根 采用的是八股编法 三根为一组

  • 第2步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

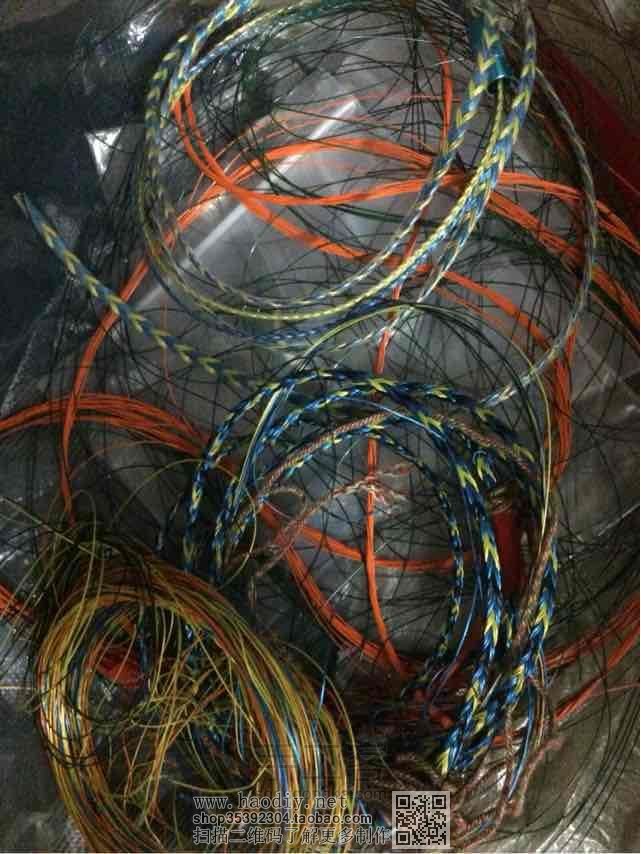

    线材

  • 第3步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

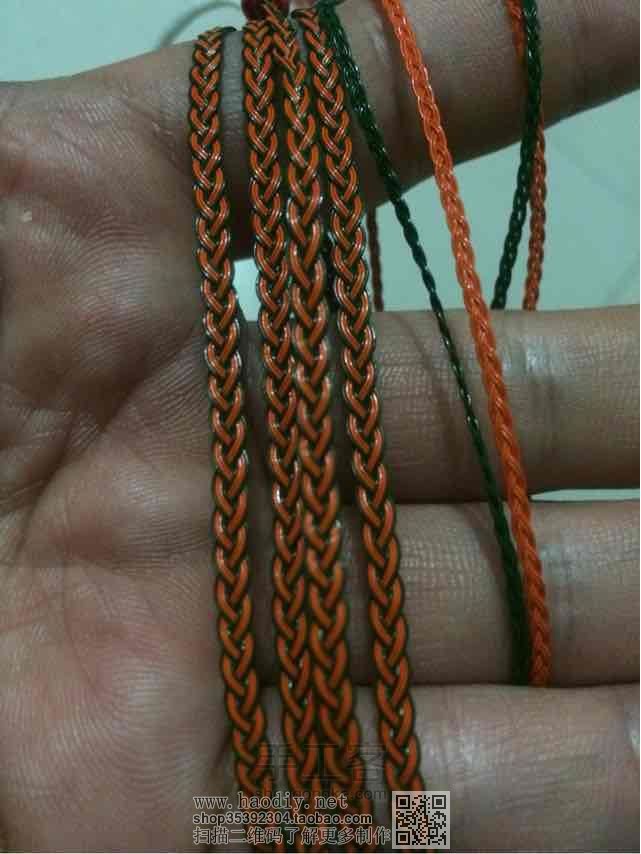

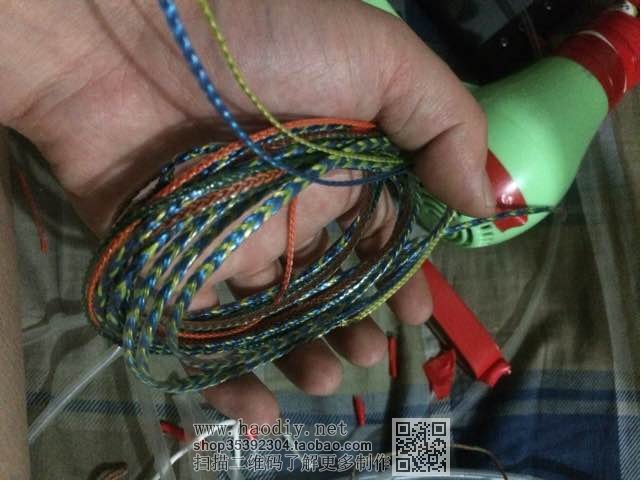

    编好的几根

  • 第4步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    主耳机的线

  • 第5步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

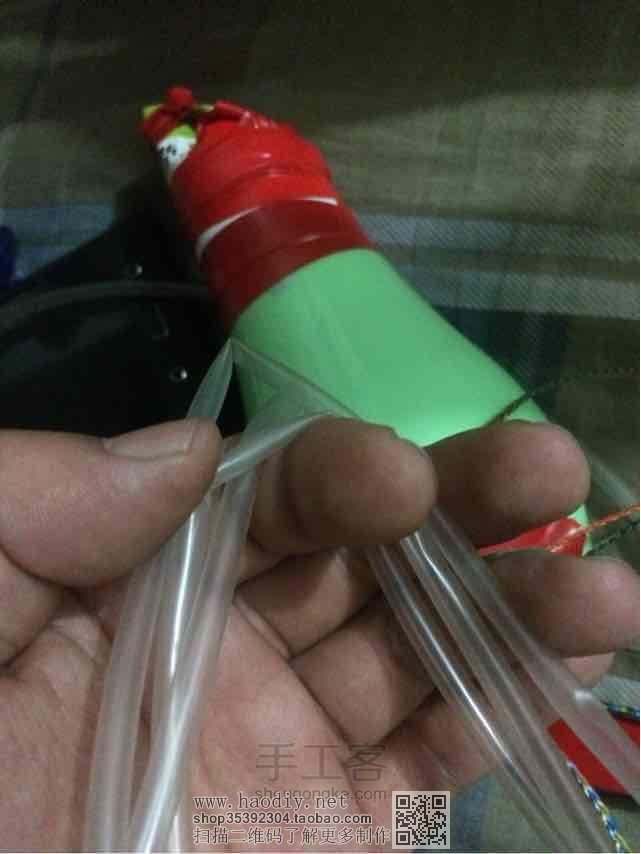

    编好 套这个热缩管 热风机加热

  • 第6步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    思考 等待 然后继续!

  • 第7步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    线材重做 因为有问题

  • 第8步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

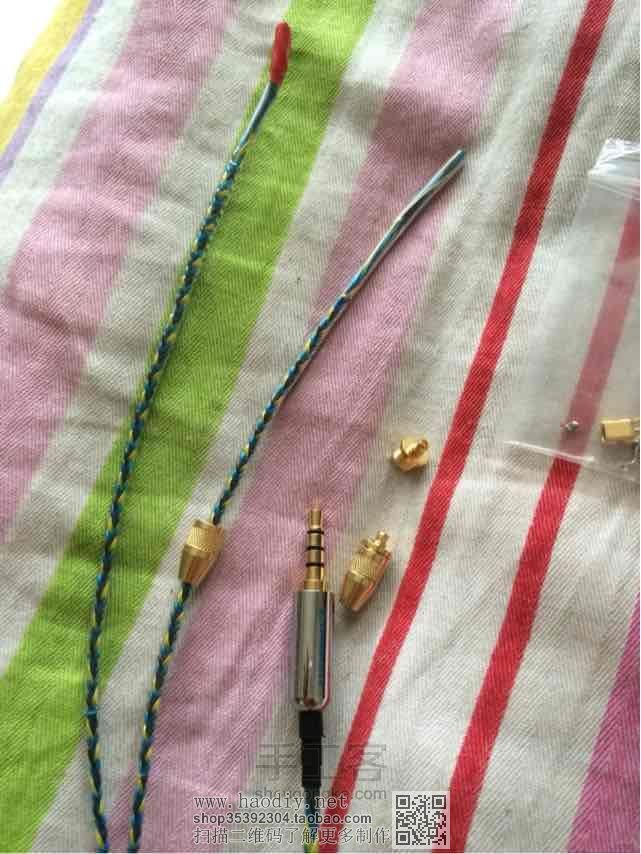

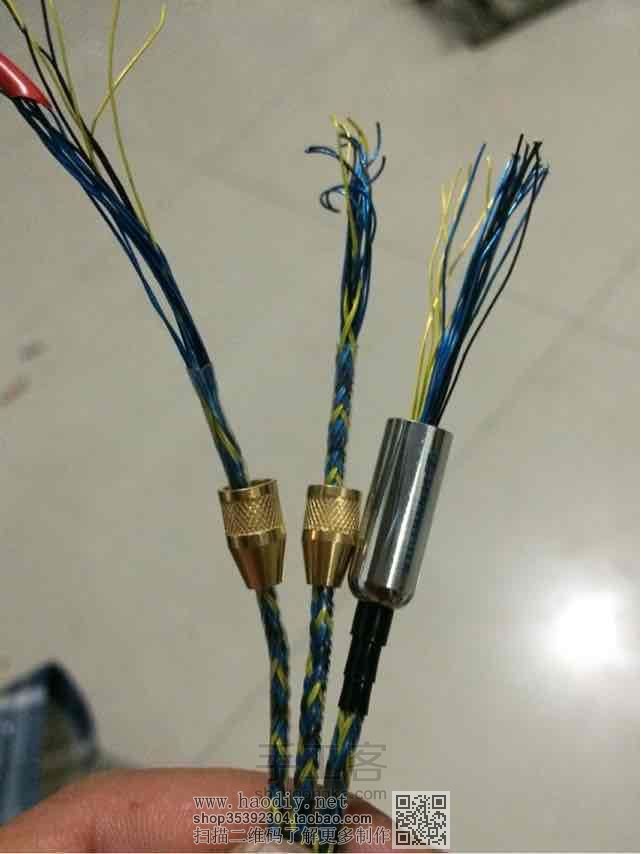

    准备焊插头

  • 第9步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

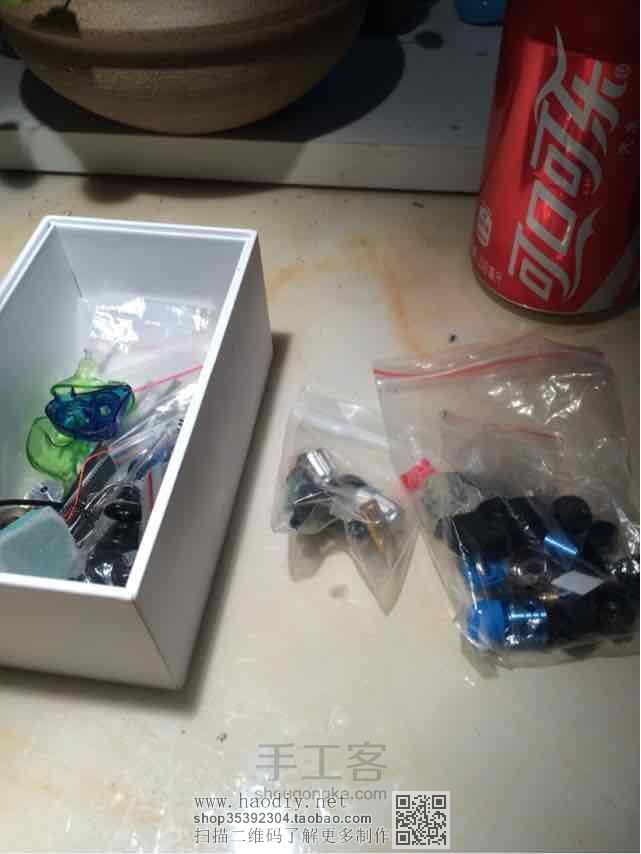

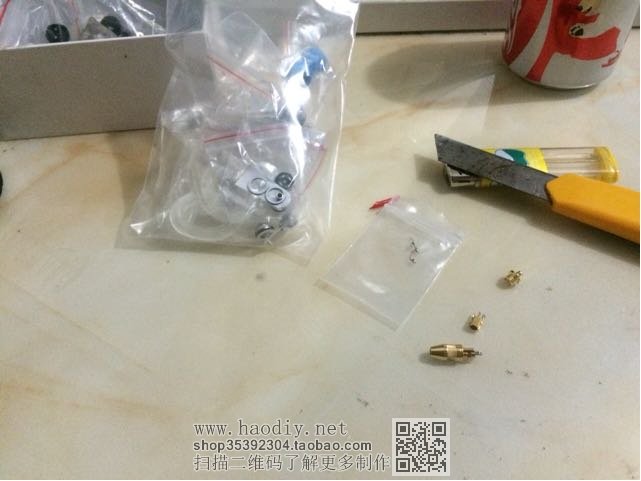

    各种材料 这是冰山一角

  • 第10步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

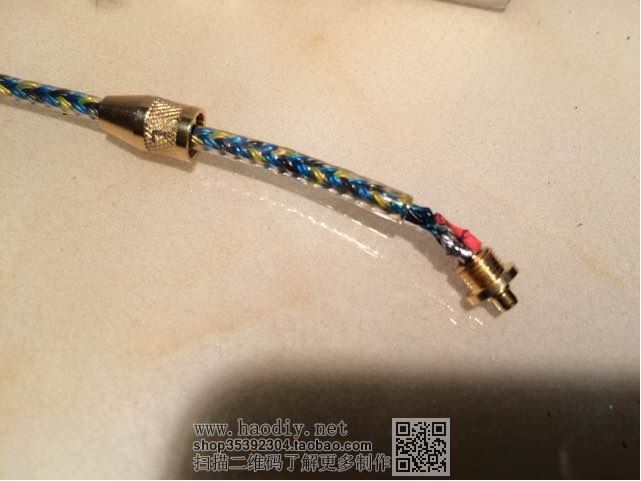

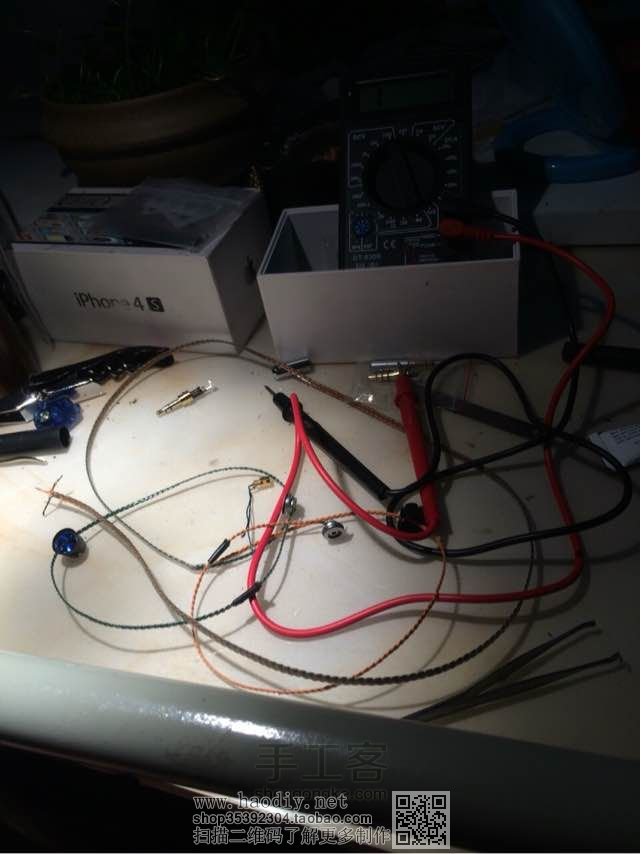

    此头超难做 原因是 在往住拧的时候 线也跟着转 头大啊 心烦整得 反反复复好几次重做 做的过程中 还得测量通路 要不然前功尽弃

  • 第11步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    焊接 接头

  • 第12步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    焊接

  • 第13步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

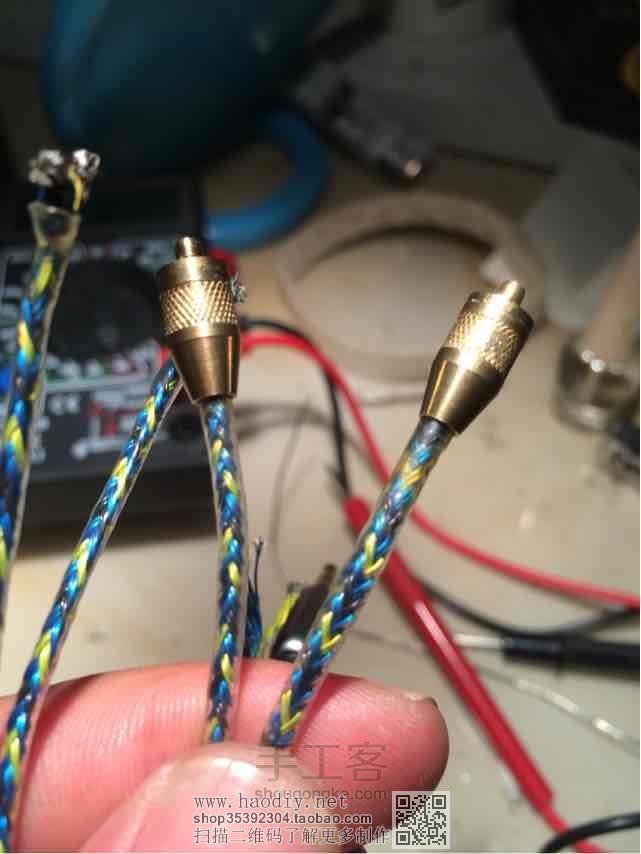

    焊好的 最难就是它

  • 第14步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

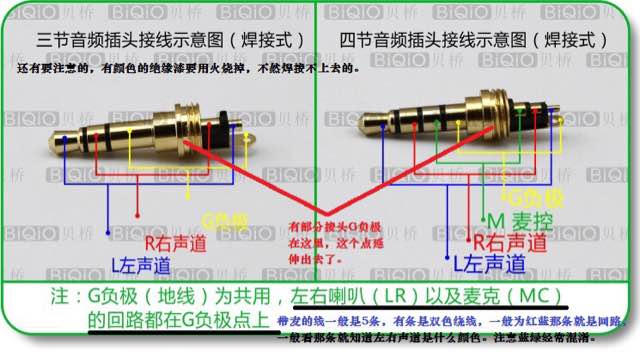

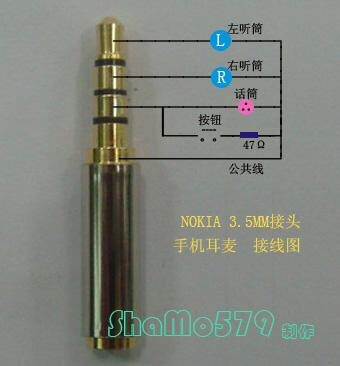

    耳机插头接法

  • 第15步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    材料

  • 第16步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

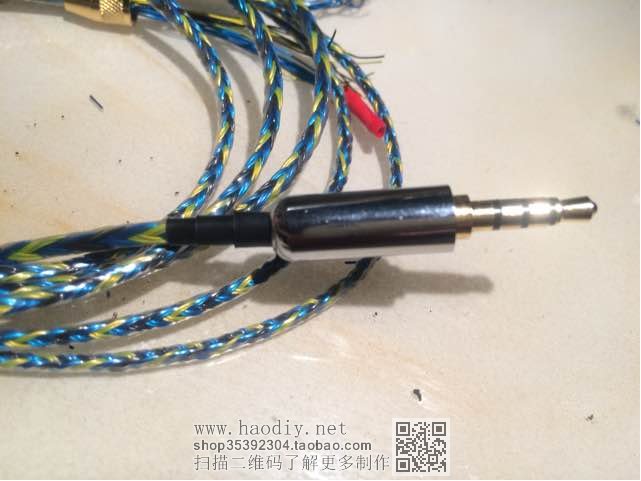

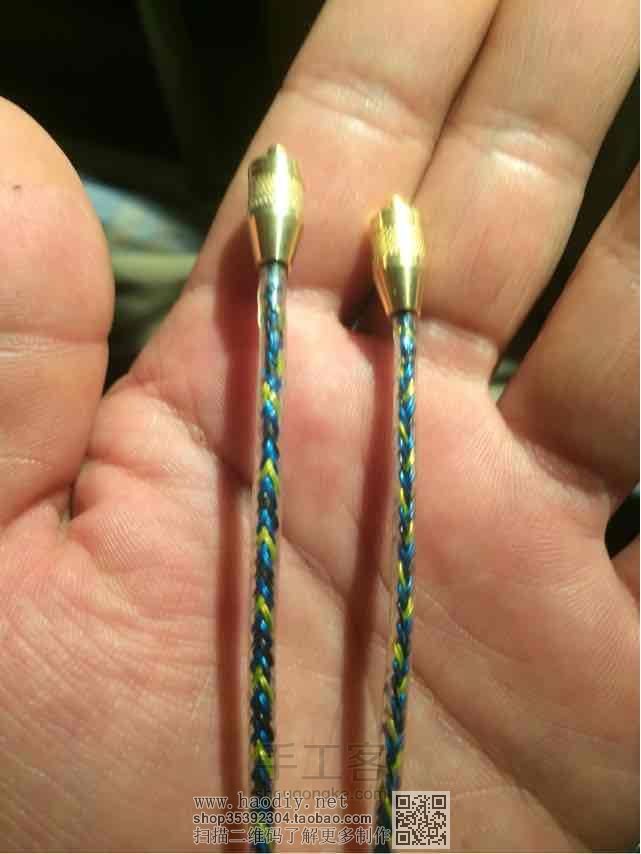

    焊好的 插头 尾部用三次热缩套上做尾部防护套

  • 第17步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

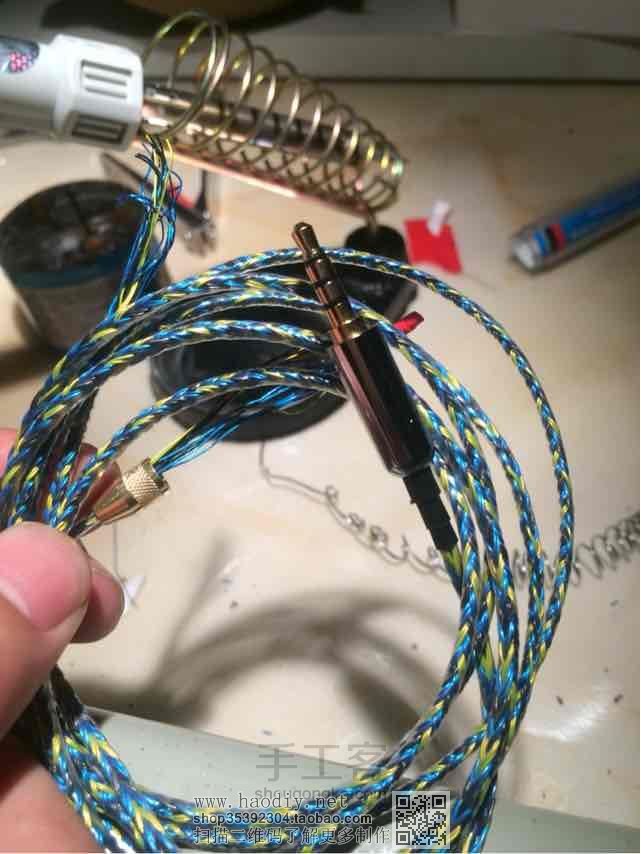

    线不错吧!

  • 第18步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    单元采用德国什么什么单元 某宝 热卖 还行吧 重低音凑合吧 比一般世面上的强 要的就是重低音

  • 第19步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    接法

  • 第20步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

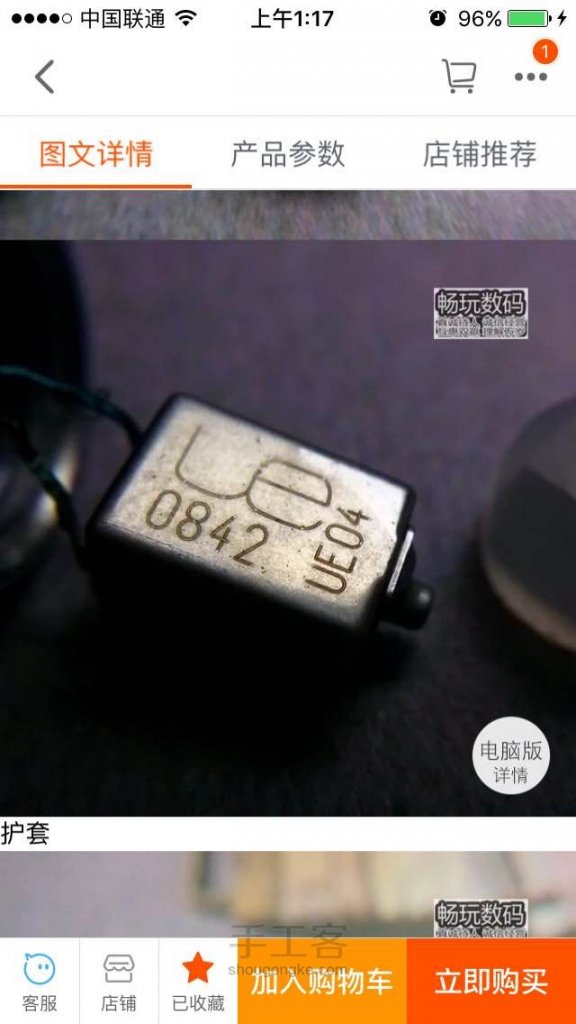

    高频单元采用 ue sf4玩过动铁单元的对这对单元应该不陌生 某宝两只 将近一百 很不错的牛货哦 建议入手

  • 第21步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

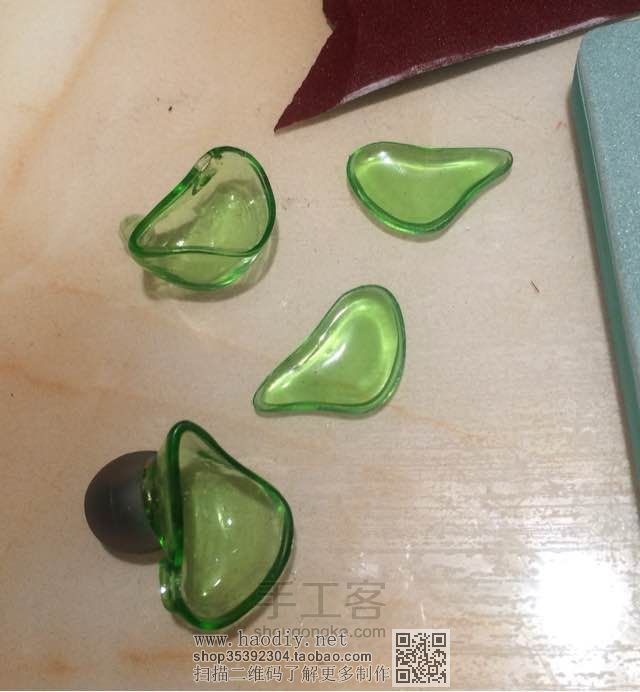

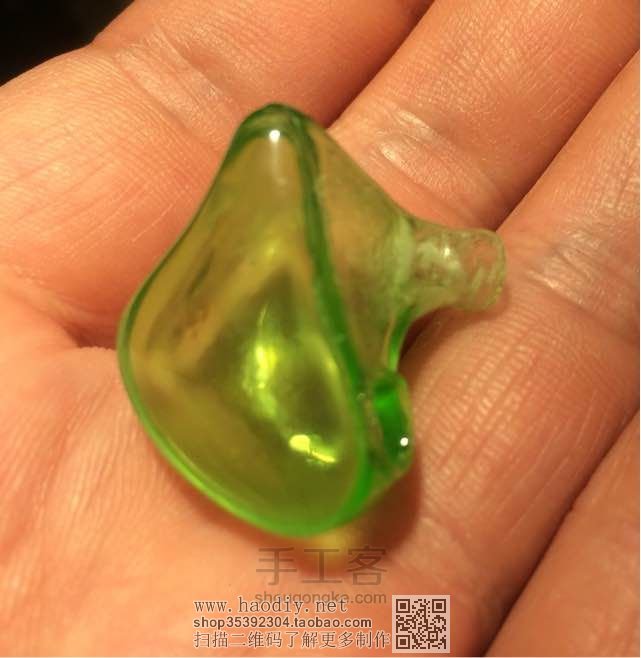

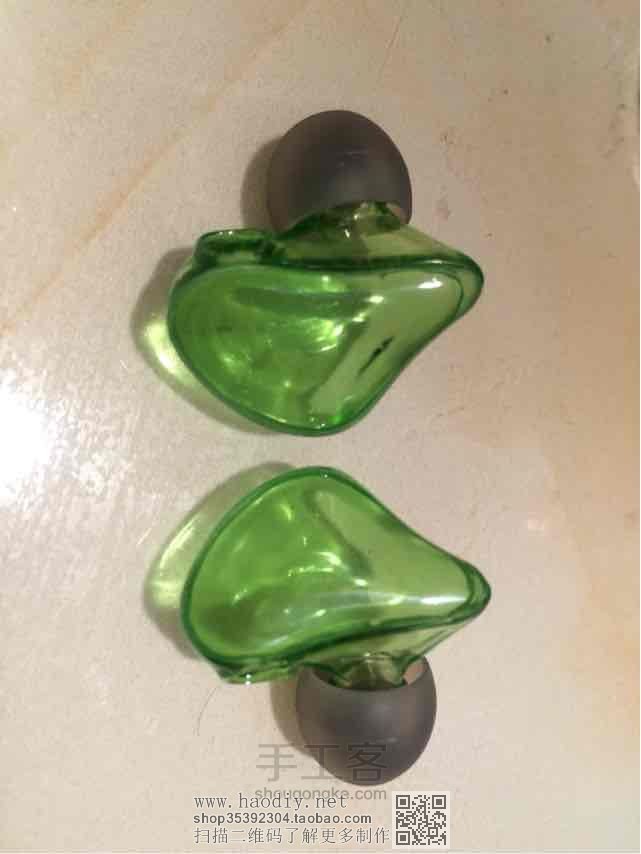

    某宝的壳子 时间长了 起化学反应 不好 起皮 但是很喜欢这个壳子 翠绿色的 单元可以清晰的看到 发烧货 大爱 没办法呀 用不了 原因是导音管 没做成功 太挤了

  • 第22步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    一对

  • 第23步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    可惜 糟蹋了

  • 第24步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    最后采用的是 某宝的拆机耳机壳 此耳机壳 一个八毫米 一个十毫米 设计有通道 很不错 正好装双单元 密封也好做 就是颜色有点深 没办法 只能用这个 这个合适 研究再三

  • 第25步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

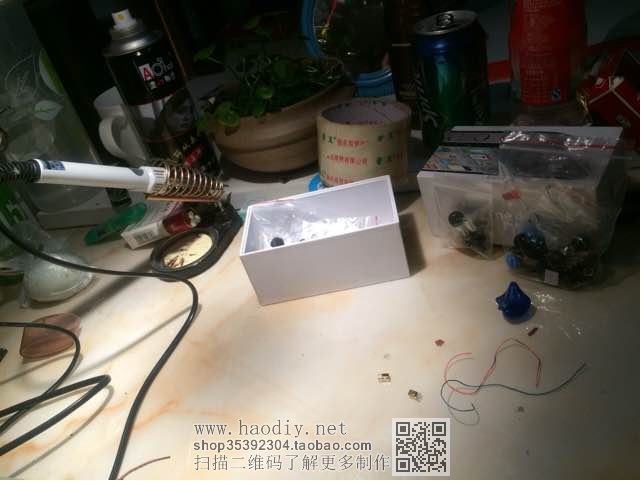

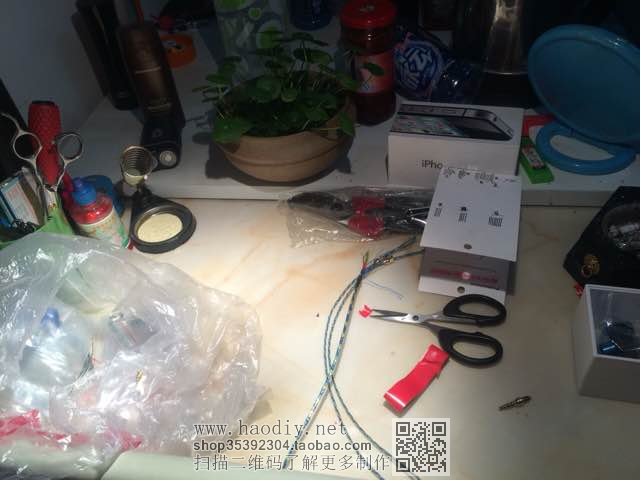

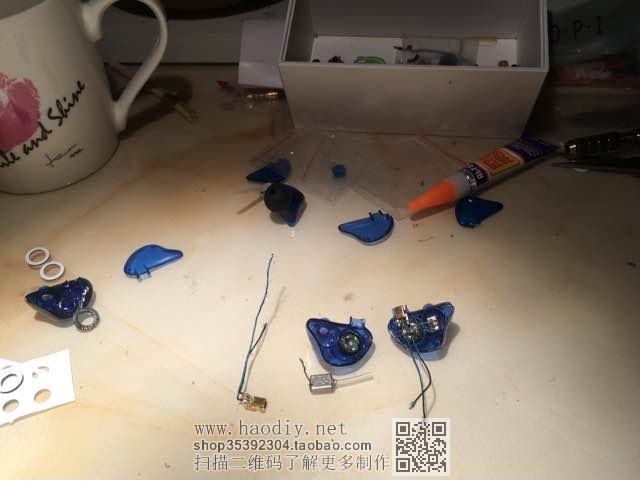

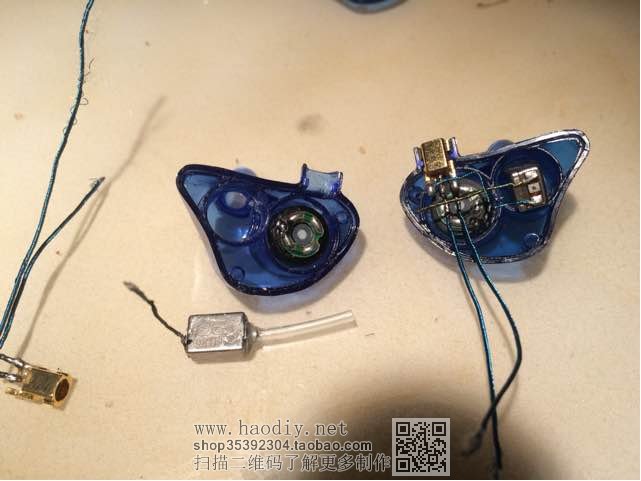

    准备工作 看看是否合适 怎么焊接 思路清晰中

  • 第26步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

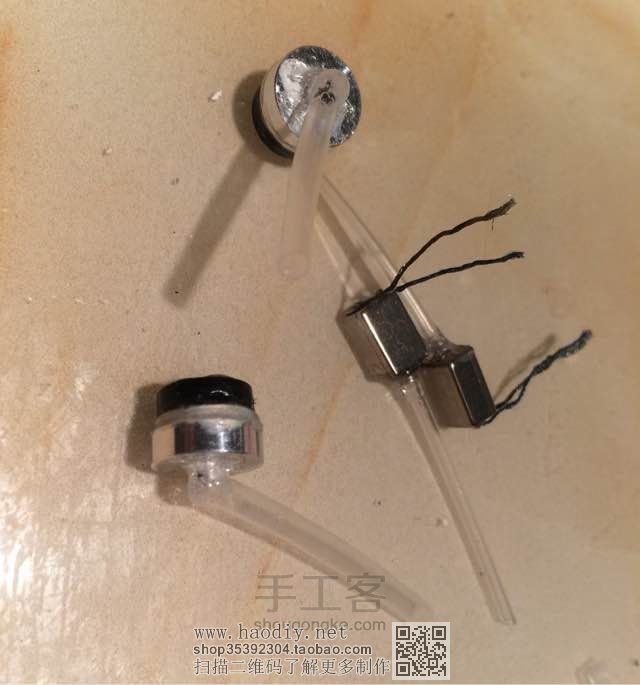

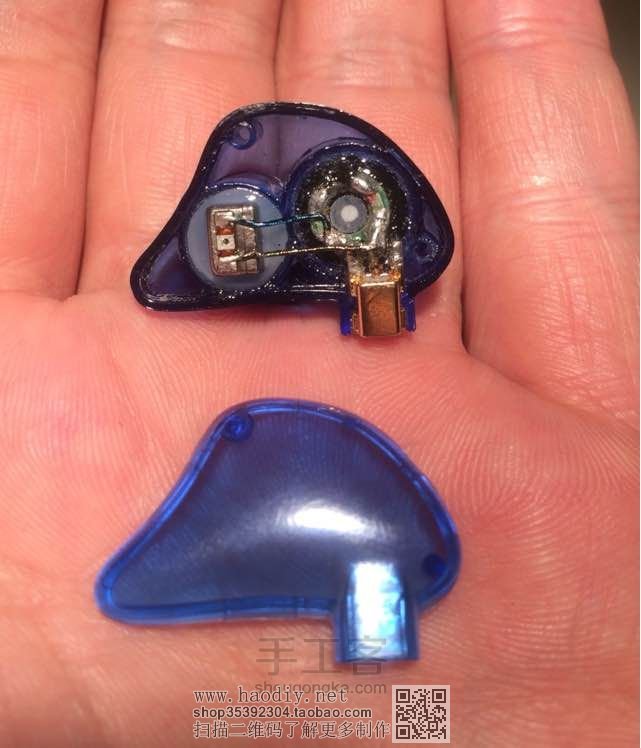

    焊接好啦 密封 粘胶 网上有做分频器的 但是我感觉好麻烦哦 也有的没做 我焊好以后试听了下 高音是高音 低音是低音 分的也挺好的 快算了 不整分频器了 怕阻欧变小 其他的没改善 看很多论坛都说 分频器 没有什么卵用😞那就不上 密封 测试

  • 第27步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

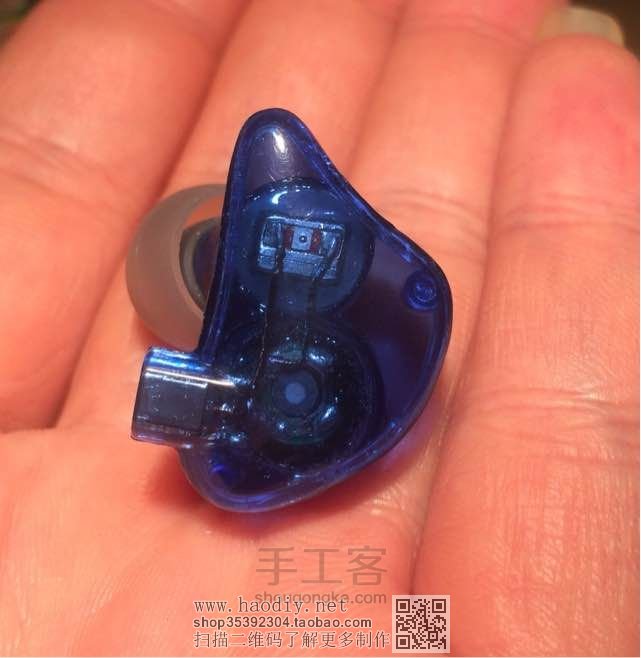

    粘合耳机壳 成功一个😀

  • 第28步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    一对全部成功 试听成功

  • 第29步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

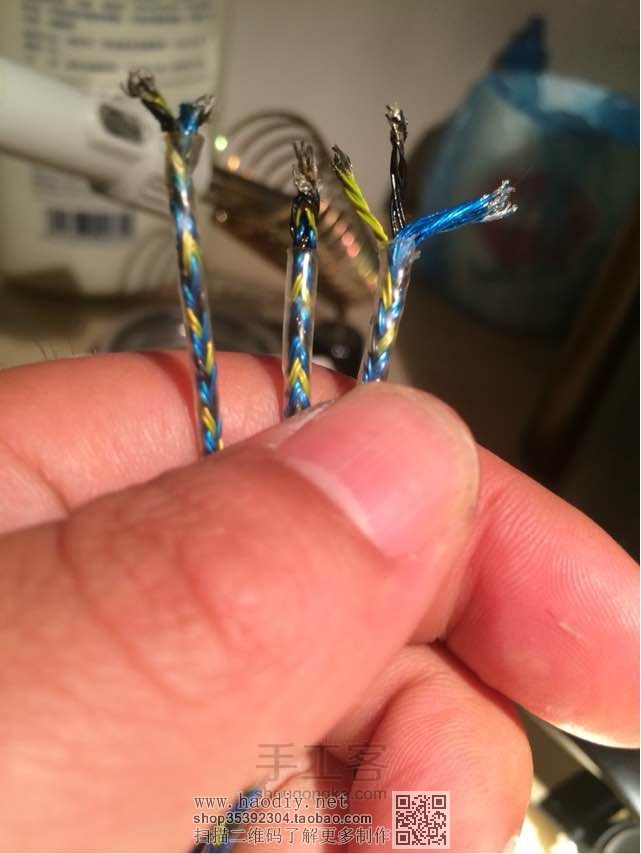

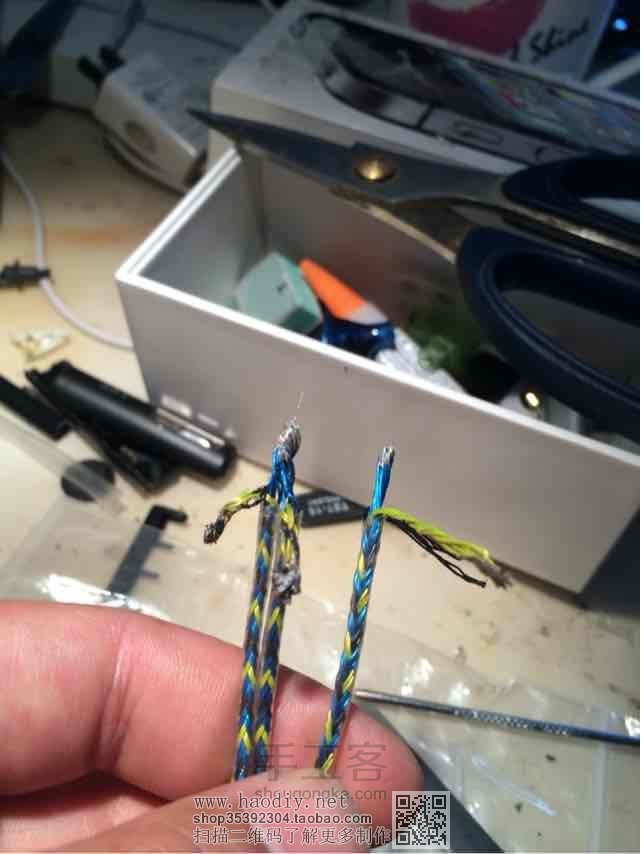

    中间 分线部分 接线 最右面三根分为左右 底线 左边两个 是左右声道

  • 第30步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    这是又重新做的 插头 重复好几遍

  • 第31步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    接地线

  • 第32步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

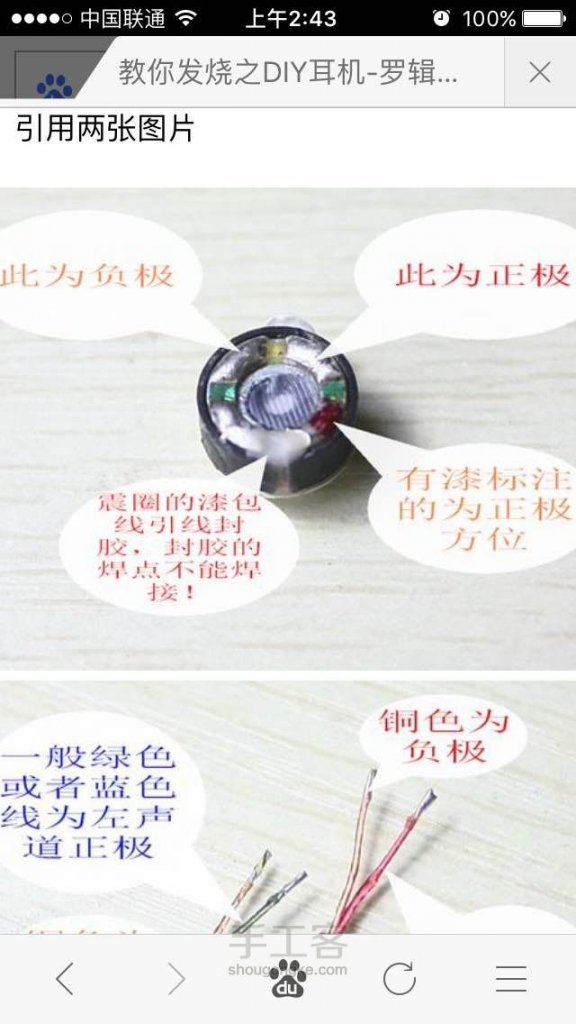

    红点为正极 在红点的另一端焊接 红点是保护链接线圈的 以免烫烂

  • 第33步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    业余再做一付

  • 第34步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

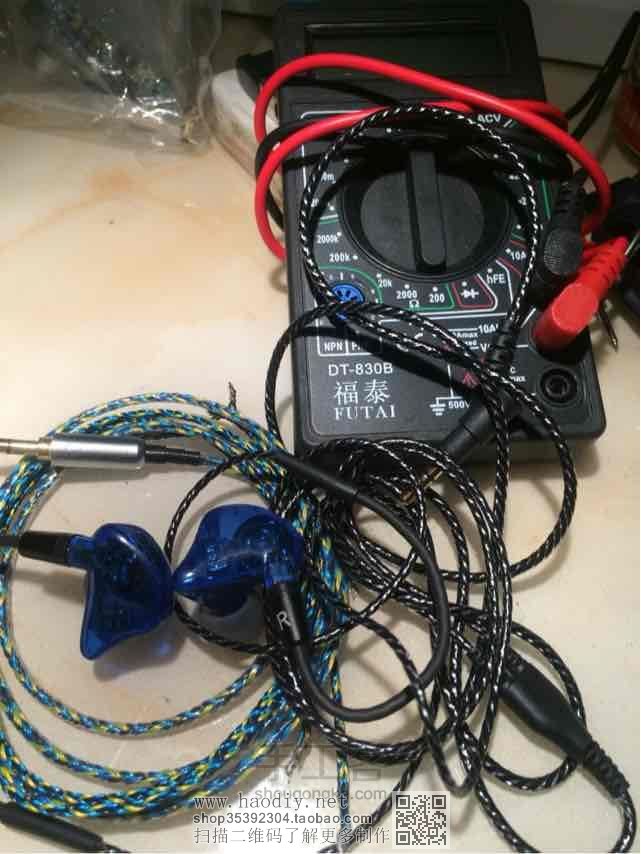

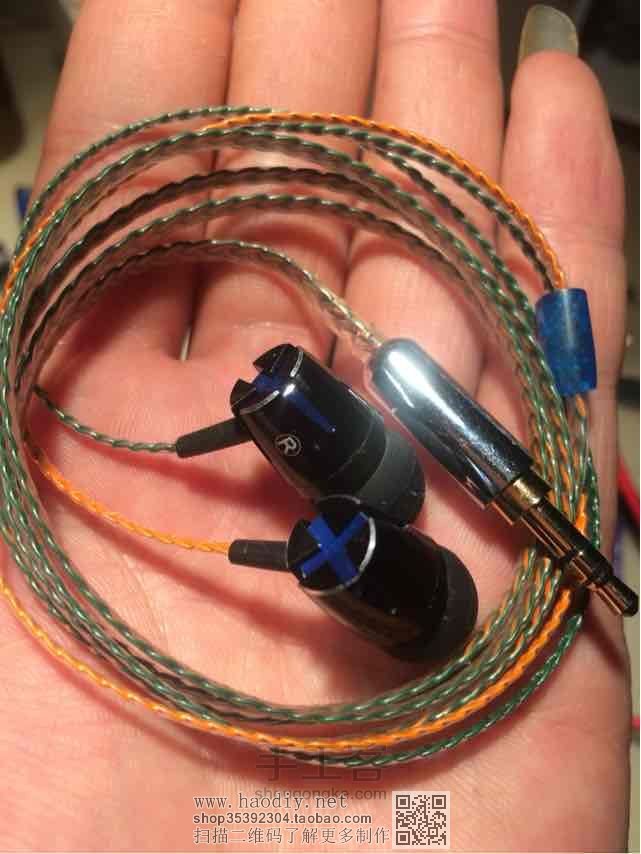

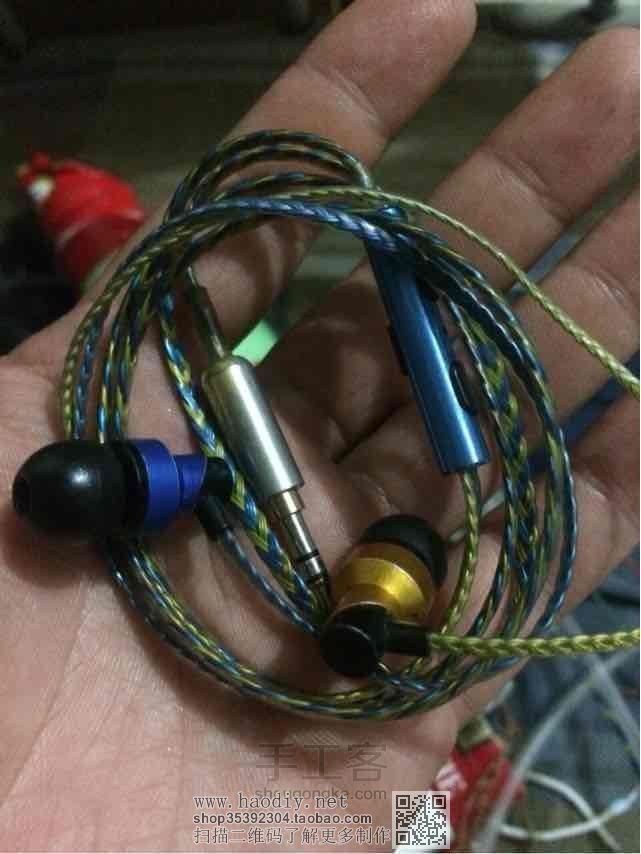

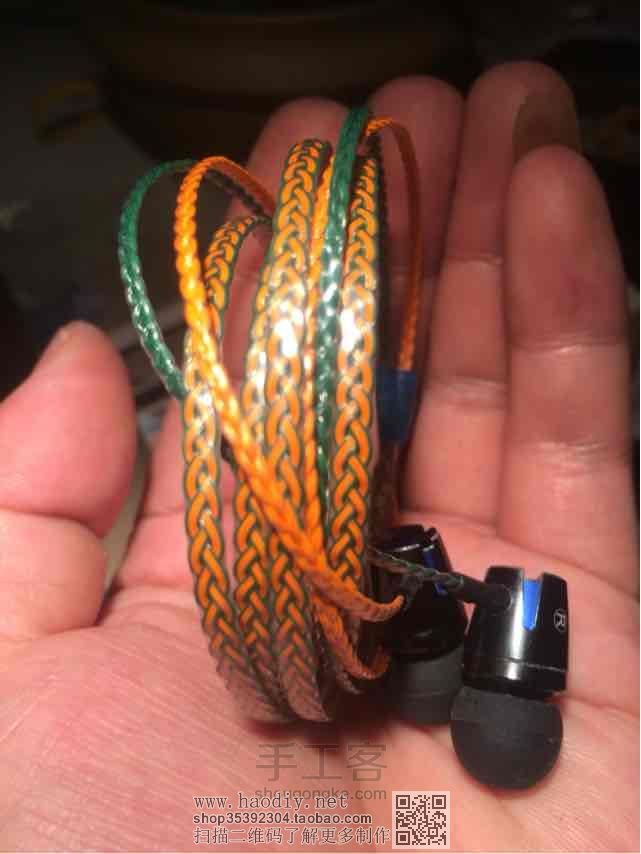

    这是之前做好的一副 已经煲机一年 听感不错的!

  • 第35步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

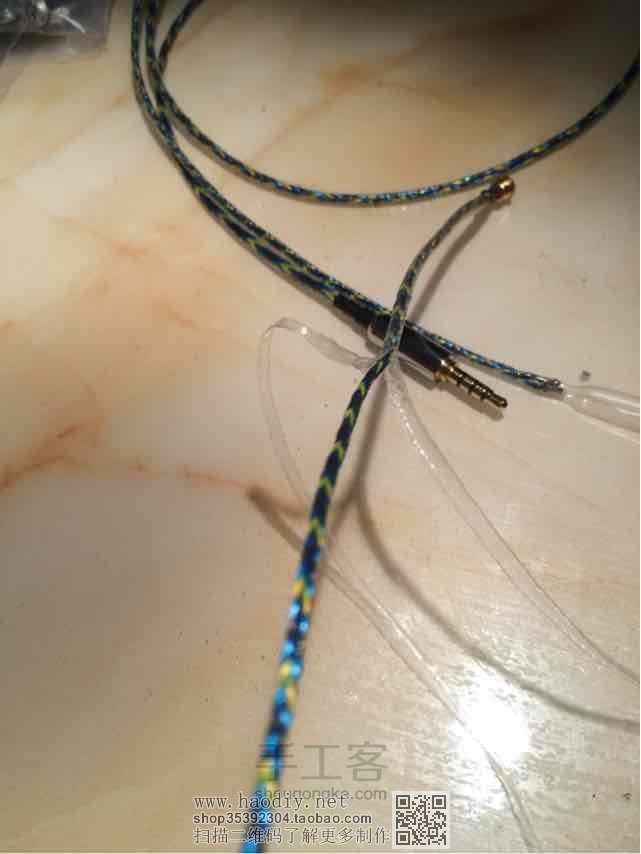

    套上热缩管 成型的

  • 第36步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    编好的

  • 第37步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    编好的这种 也行 就是有点细

  • 第38步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    很细啊

  • 第39步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    焊接

  • 第40步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    焊接

  • 第41步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    成功

  • 第42步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    成功 欣赏

  • 第43步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    ........

  • 第44步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

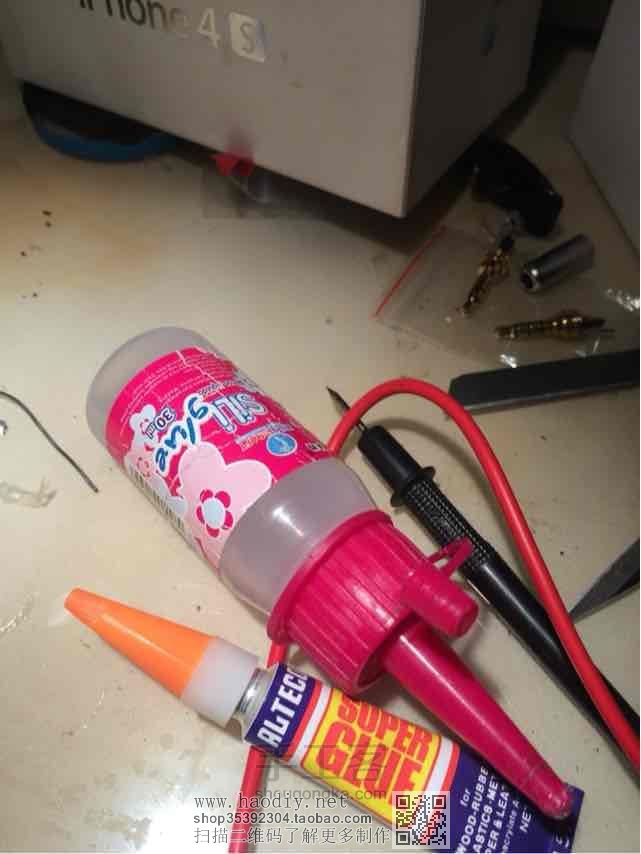

    这种胶水 粘接 不行 是密封的

  • 第45步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

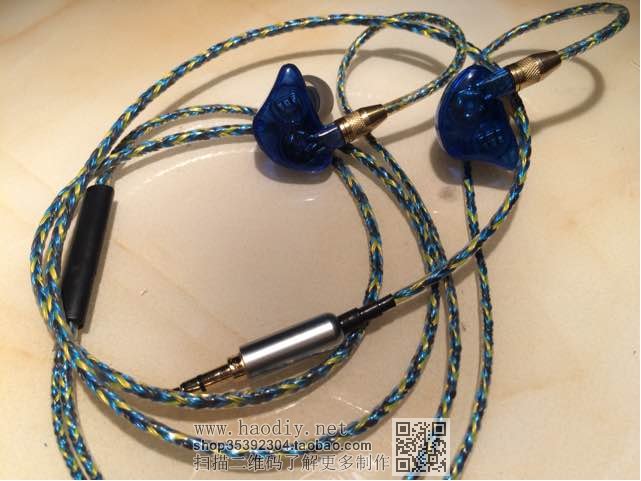

    终于成功!

  • 第46步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

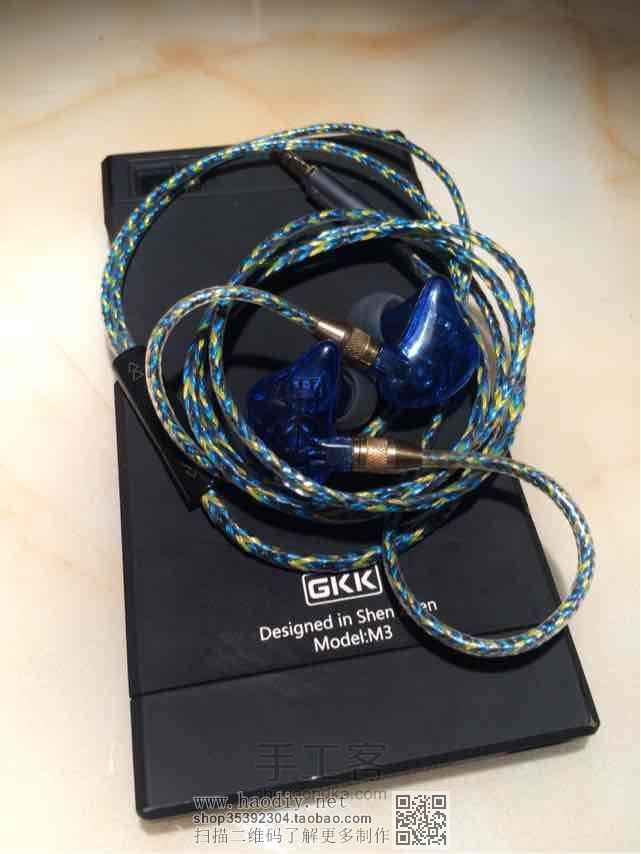

    请鉴赏!

  • 第47步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    请鉴赏!

  • 第48步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    请鉴赏!

  • 第49步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

    请鉴赏!

  • 第50步:

    志峰工艺圈铁发烧HIFI级公模定制入耳式耳塞

赞一下
