洞洞板制作----许老师设计的LC/Rd表

时间:2017-08-18 20:24来源:www.crystalradio.cn 作者:榴莲 点击: 次
洞洞板制作----许老师设计的LC/Rd表 ,矿石收音机论坛
首先感谢许老师设计出这么好的成果，并且开源分享给大家。

已经完成了许老师设计的LCR表和ESR表，ESR表是用洞洞板搭的，而这次LC/Rd表由于比ESR表元件要少，所以也采有洞洞板搭。

由于是洞洞板，连线要尽量方便，特别是LCD1602与单片机I/O的连接，按照许老师的印板设计连接是交错的，不太方便。所以打算改一改。

先设计洞洞板走线图

顶层
洞洞板制作----许老师设计的LC/Rd表

底层
洞洞板制作----许老师设计的LC/Rd表

感谢版主鼓励。

矿坛各位前辈动手能力都比我强，我只是将许老师的作品简化成洞洞版制作，主要从三方面考虑：
一是通过实践对电路能有些认识，同时对需要该LC/Rd表的坛友们也有个参考。
二是学习单片机程序，主要是先学习一下对端口的定义。
三是由于是洞洞板，可以将许老师对该LC/Rd表的改进集中体现。

为了使大家能看清上传布线图和文件，方便大家查看和改进。

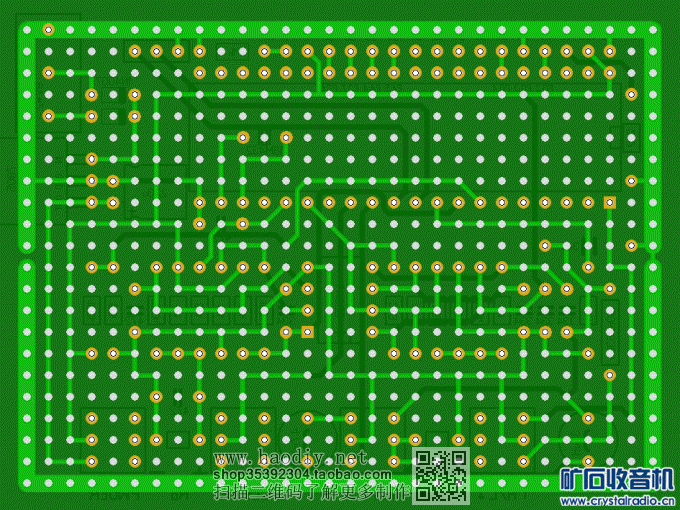

洞洞板制作----许老师设计的LC/Rd表

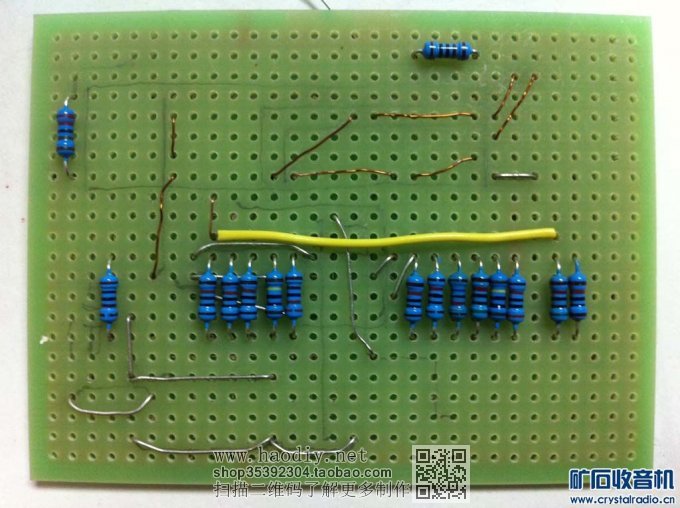

开始动手搭，先把电阻焊上，搭焊线路利用多余的元件脚。焊接水平差，请将就着看。洞洞板制作----许老师设计的LC/Rd表

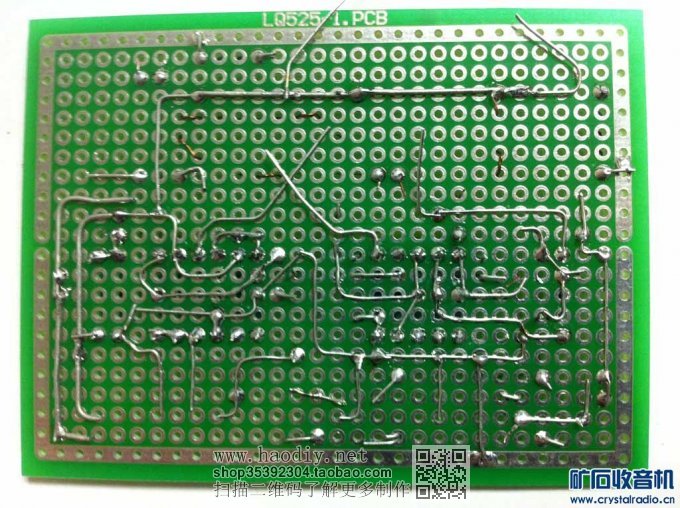

顶层
洞洞板制作----许老师设计的LC/Rd表

底层

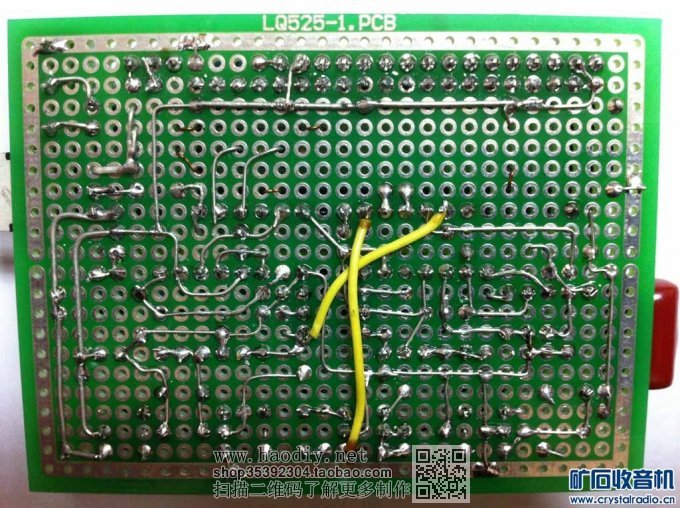

洞洞板制作----许老师设计的LC/Rd表

体搭时发现漏画了一根接地线，重新上图和文件，实际洞洞板搭焊时已接上。

洞洞板制作----许老师设计的LC/Rd表


下载附件

2012-11-27 16:52 上传




继续实战，上图。

顶层加上了集成座、电容和三端。原器件尽量用已有的，所以没有用许老师原理图上的贴片三端。
洞洞板制作----许老师设计的LC/Rd表

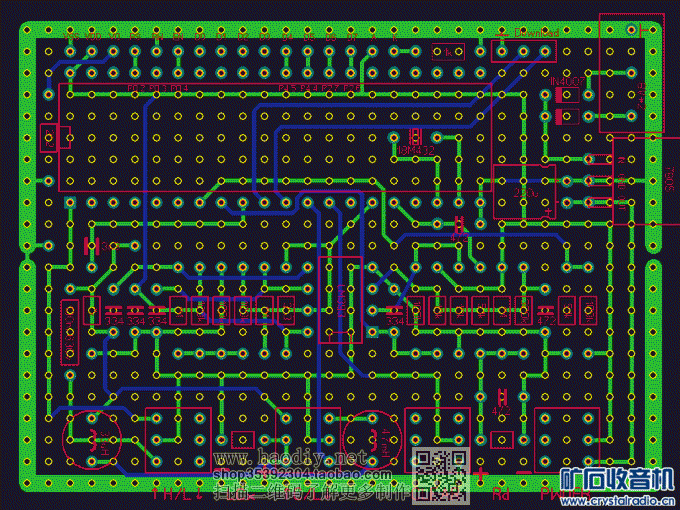

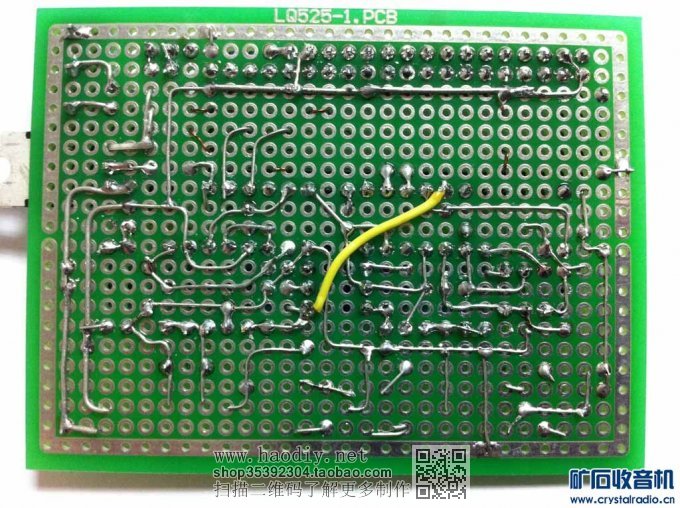

底层走线
洞洞板制作----许老师设计的LC/Rd表

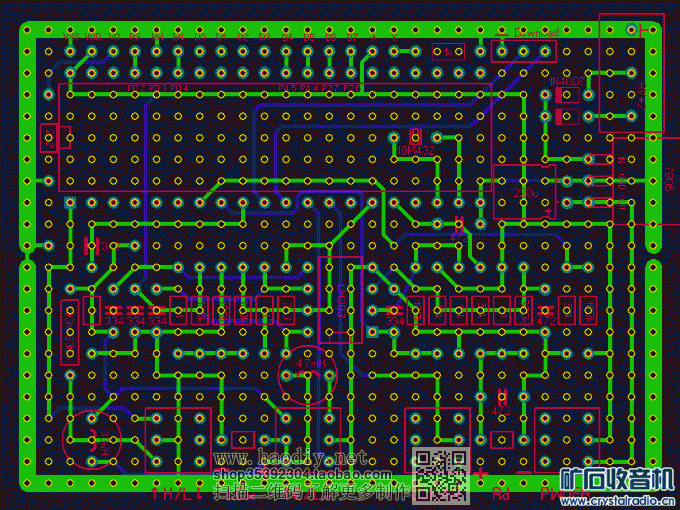

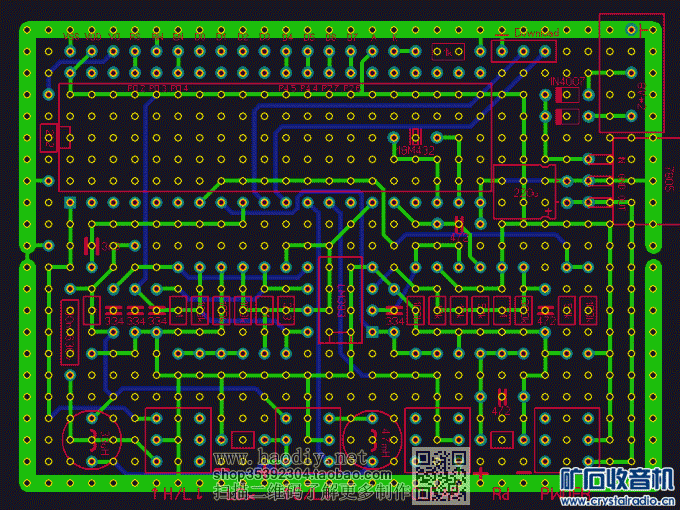

根据许老师的建议，对布局进行了调整，最新上布线图和文件

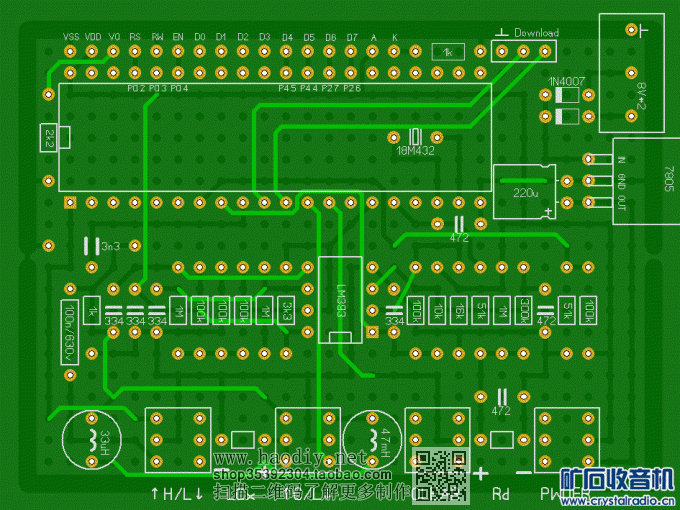

洞洞板制作----许老师设计的LC/Rd表

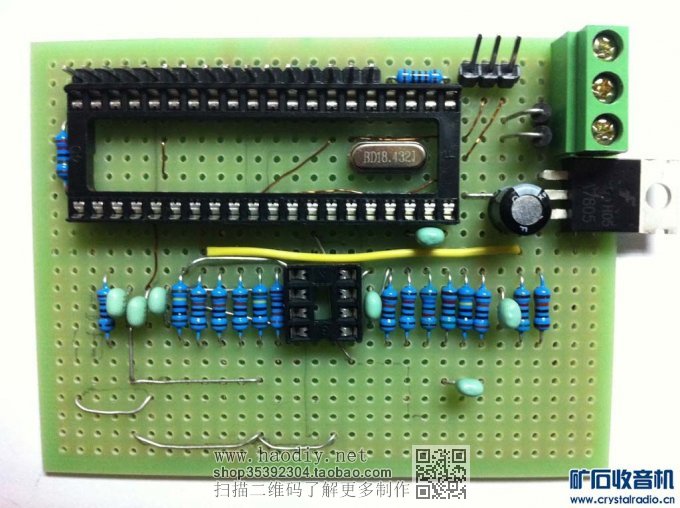

汇报一下进度

洞洞板制作----许老师设计的LC/Rd表

洞洞板制作----许老师设计的LC/Rd表

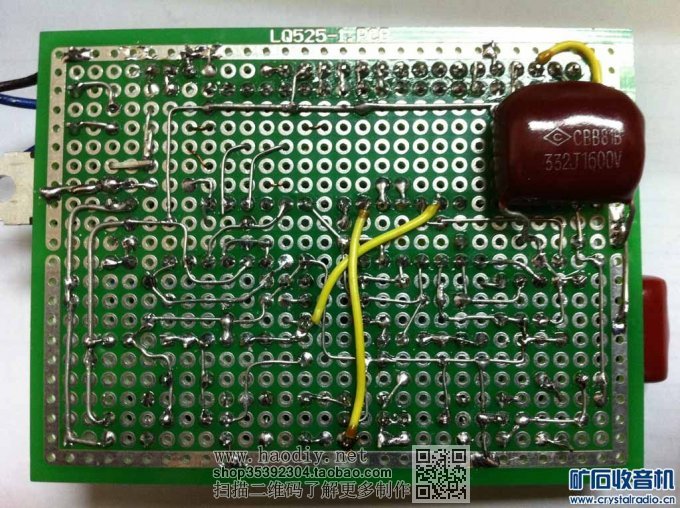

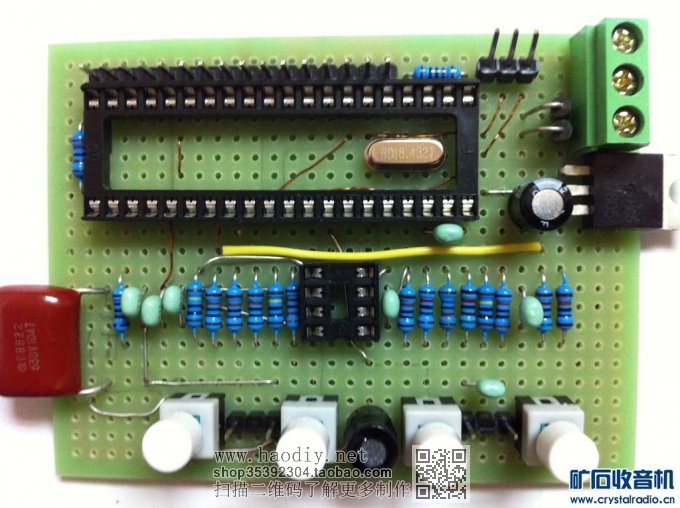

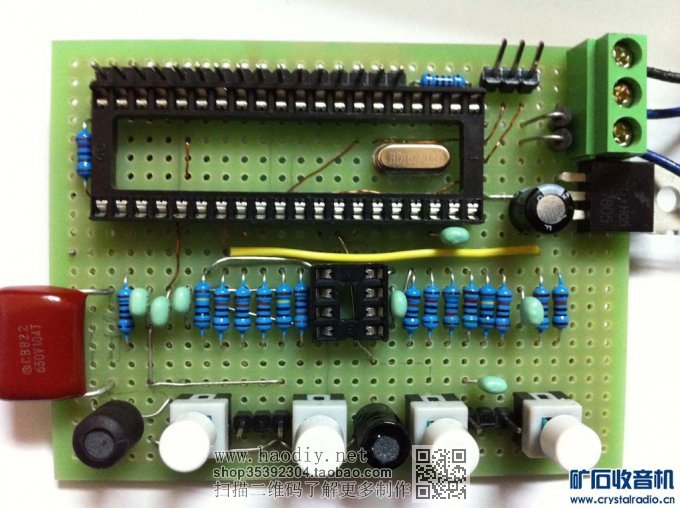

最终完成搭焊，由于没有云母332电容，就先用CBB的替一下，二个电容的容量用许老师的LCR表进行标定。

洞洞板制作----许老师设计的LC/Rd表

洞洞板制作----许老师设计的LC/Rd表
