收了坛子里一哥们的LG音箱,再做SK3875,必回!

时间:2017-07-24 13:18来源:数码之家 作者:michael9258 点击:
上次做的USB声卡加SK3875我已经装箱给父母听了。。。无意间逛论坛发现有坛友卖LG音箱,看样子很丑,但卖家说音质好,而我也想再搞个桌面小音箱来听听,就下了单,不几天,坛友就给寄过来了。请忽视我凌乱的桌面音箱收到后就想着给它配个功放,本来想是1875的
上次做的USB声卡加SK3875我已经装箱给父母听了。。。

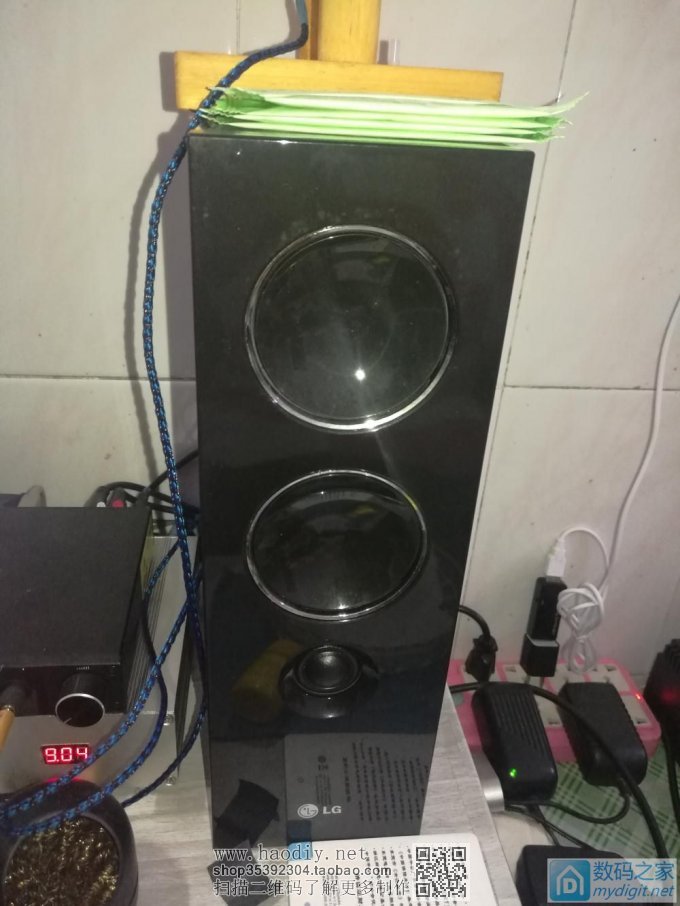

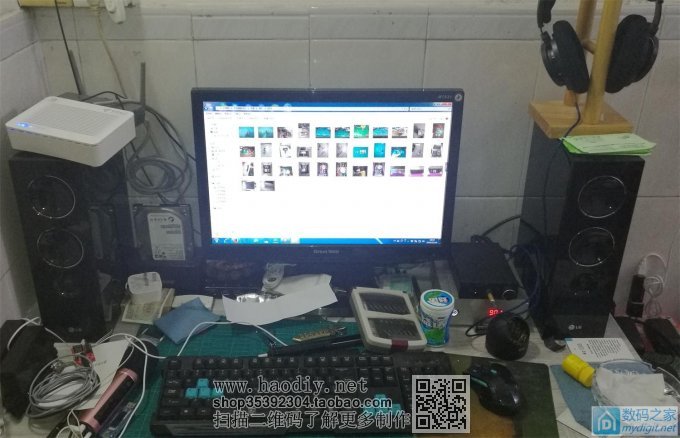

无意间逛论坛发现有坛友卖LG音箱,看样子很丑,但卖家说音质好,而我也想再搞个桌面小音箱来听听,就下了单,不几天,坛友就给寄过来了。

请忽视我凌乱的桌面
收了坛子里一哥们的LG音箱,再做SK3875,必回!

收了坛子里一哥们的LG音箱,再做SK3875,必回!

音箱收到后就想着给它配个功放,本来想是1875的,结果看这个音箱功率挺大的,又对3875的声音念念不忘,想想干脆还是做SK3875吧!
第一件事是直奔电子市场:
收了坛子里一哥们的LG音箱,再做SK3875,必回!

这家专卖电容:
收了坛子里一哥们的LG音箱,再做SK3875,必回!

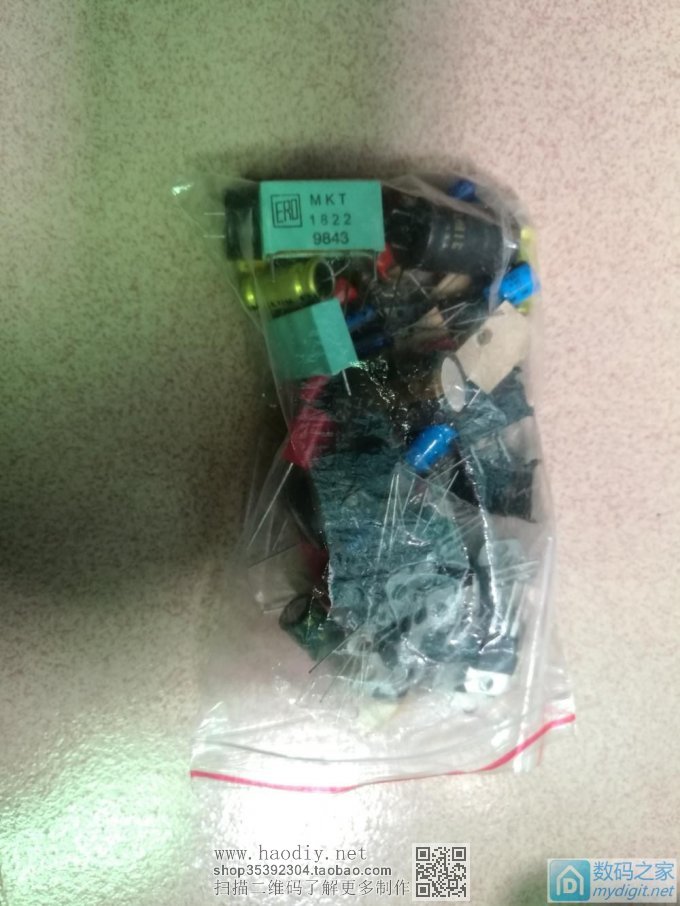

买了一些元件:
收了坛子里一哥们的LG音箱,再做SK3875,必回!

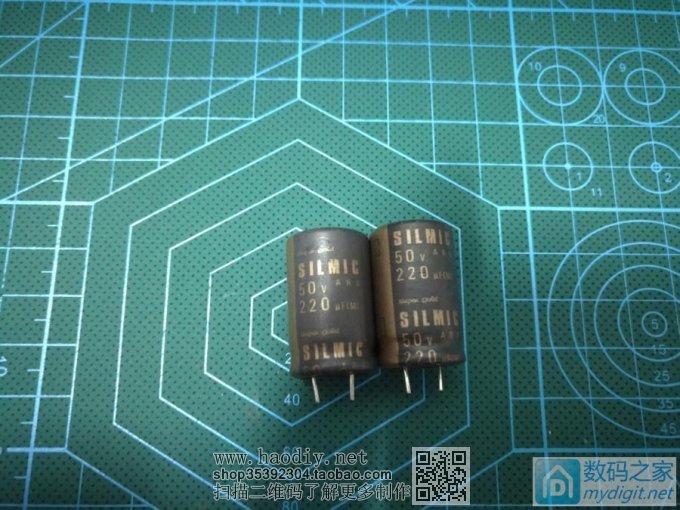

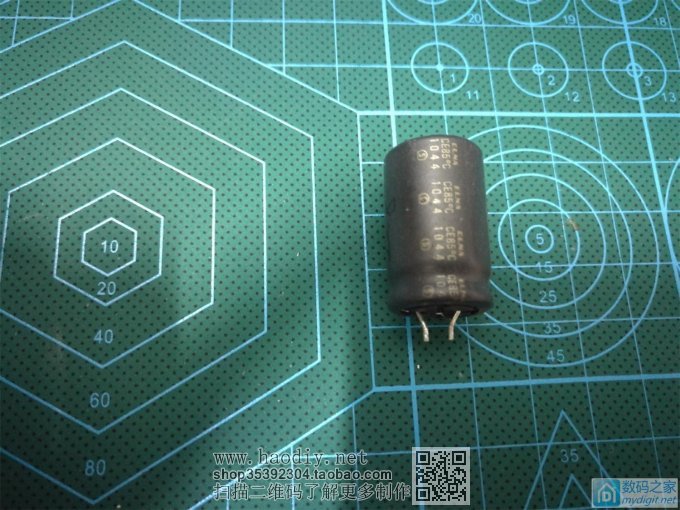

其中最贵的是伊娜棕神电容,我是拿来做负反馈电容用的:
收了坛子里一哥们的LG音箱,再做SK3875,必回!

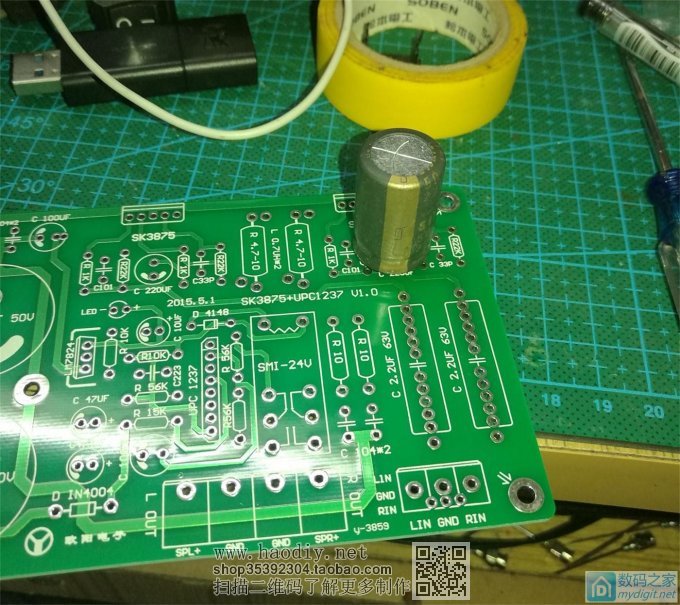

可是看了板子,上不了板啊,间距不适合啊,档着电阻的安装了:
收了坛子里一哥们的LG音箱,再做SK3875,必回!

拿下来看看,电容脚变成这样了:
收了坛子里一哥们的LG音箱,再做SK3875,必回!

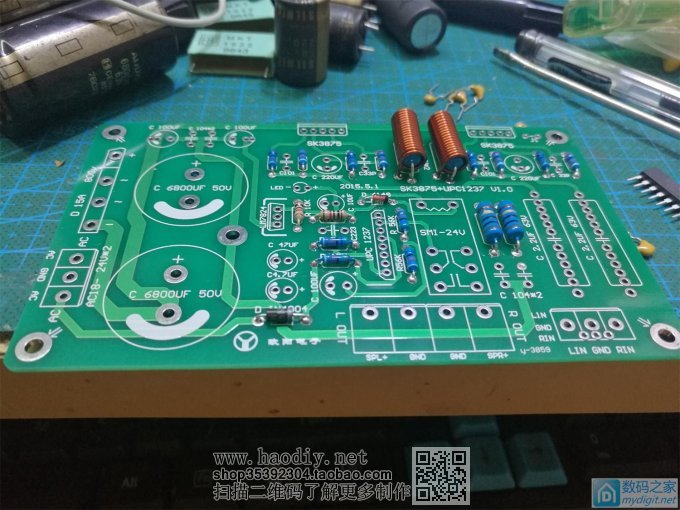

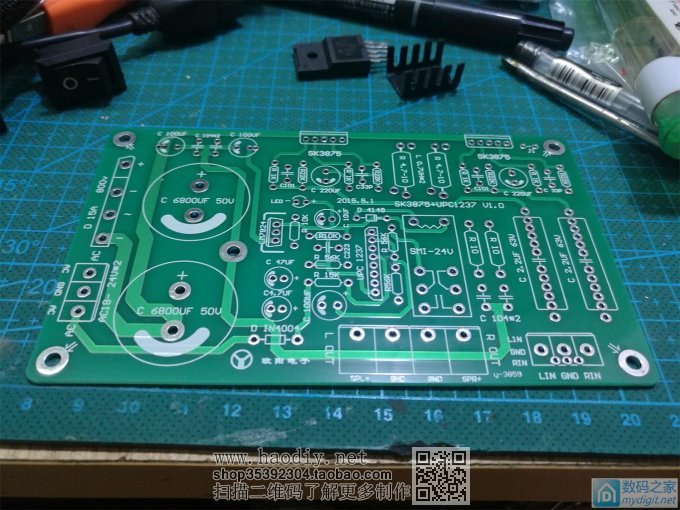

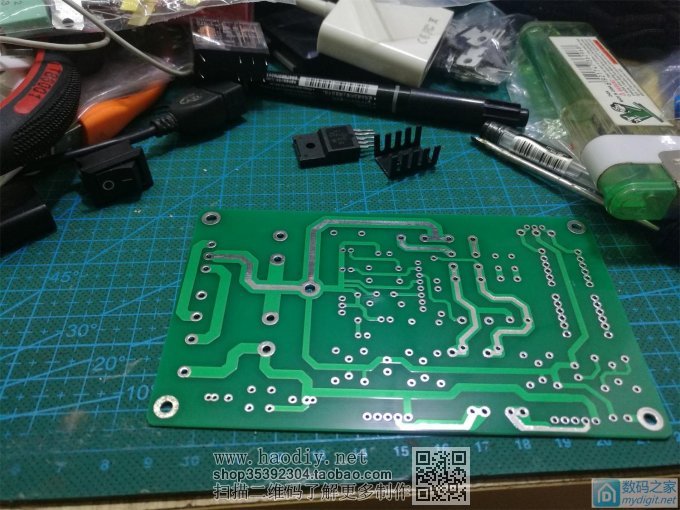

PCB板:
收了坛子里一哥们的LG音箱,再做SK3875,必回!
收了坛子里一哥们的LG音箱,再做SK3875,必回!

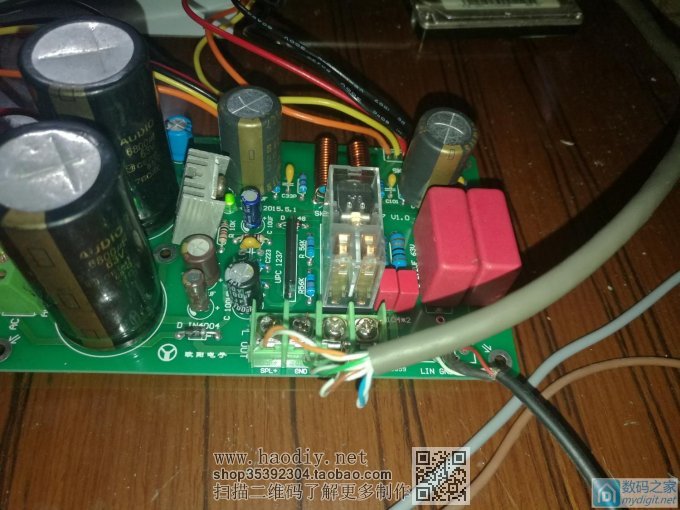

先不管了,焊元件,由从低到高的顺序,省略1000字:
收了坛子里一哥们的LG音箱,再做SK3875,必回!

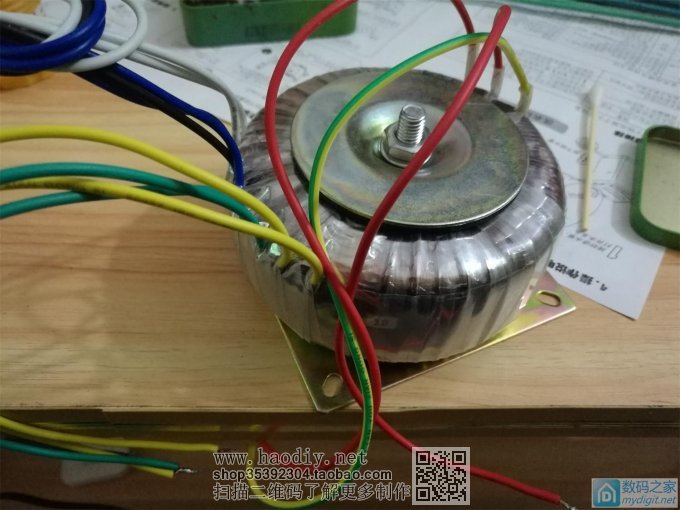

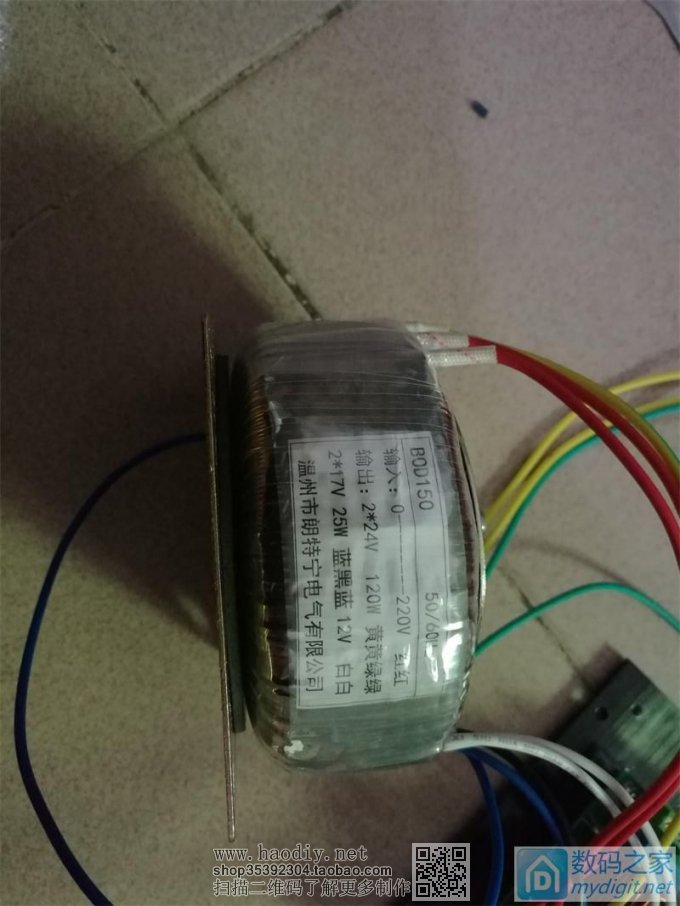

找到给它配的牛,质量不错:
收了坛子里一哥们的LG音箱,再做SK3875,必回!
收了坛子里一哥们的LG音箱,再做SK3875,必回!

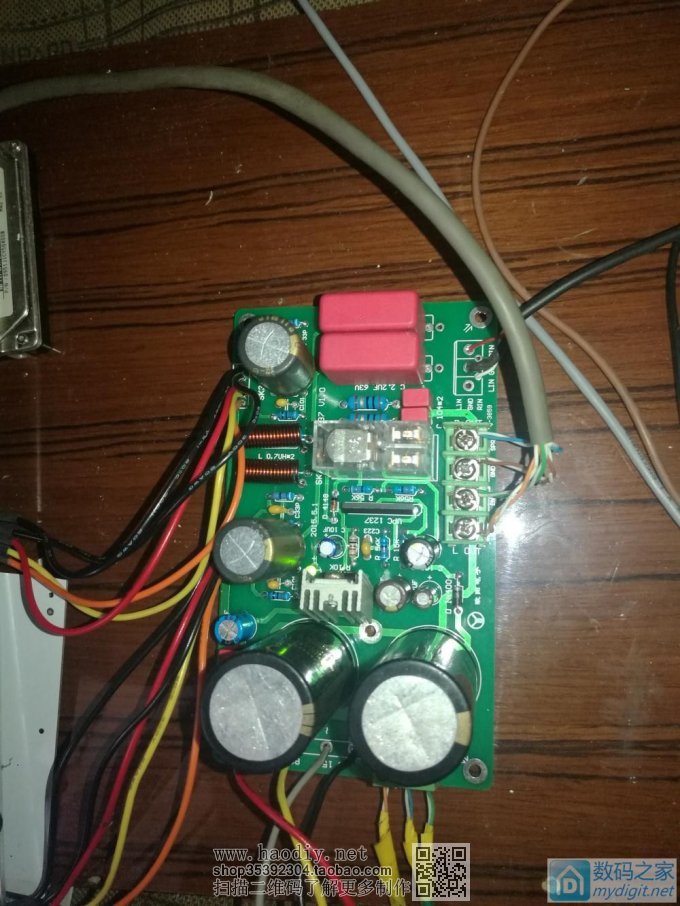

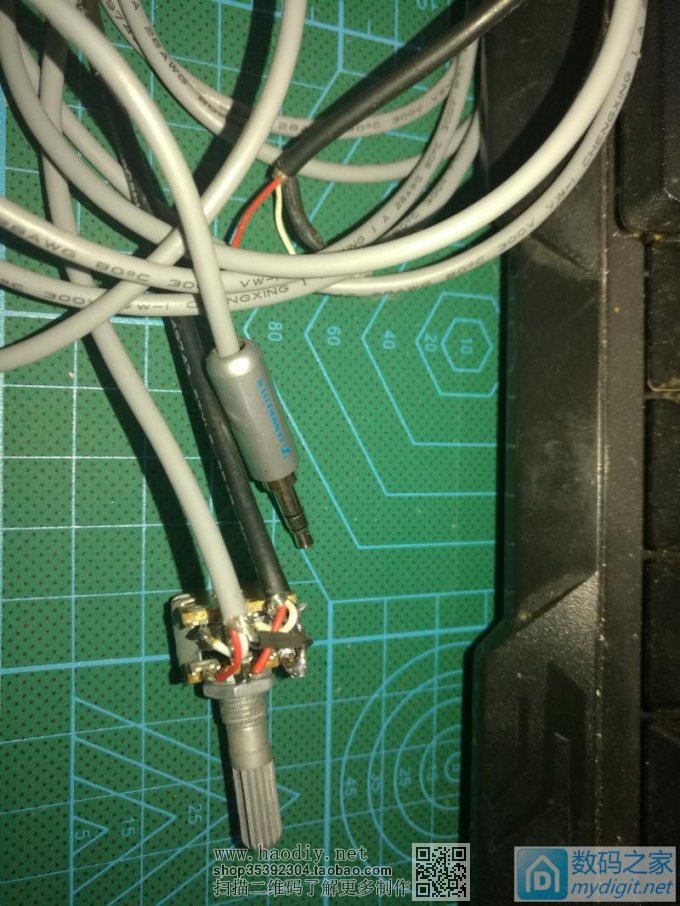

找个电位器,搭焊,再另一头焊个3.5耳机插头,临时试板用:
收了坛子里一哥们的LG音箱,再做SK3875,必回!
收了坛子里一哥们的LG音箱,再做SK3875,必回!

未完,楼下继续,请把作为回复选上,必回!

试听了下,感觉坛友的音箱还不错,但是,低音太重且无量感,应该是分频器调教的事,可惜这个音箱不能拆开打摩分频器:
收了坛子里一哥们的LG音箱,再做SK3875,必回!

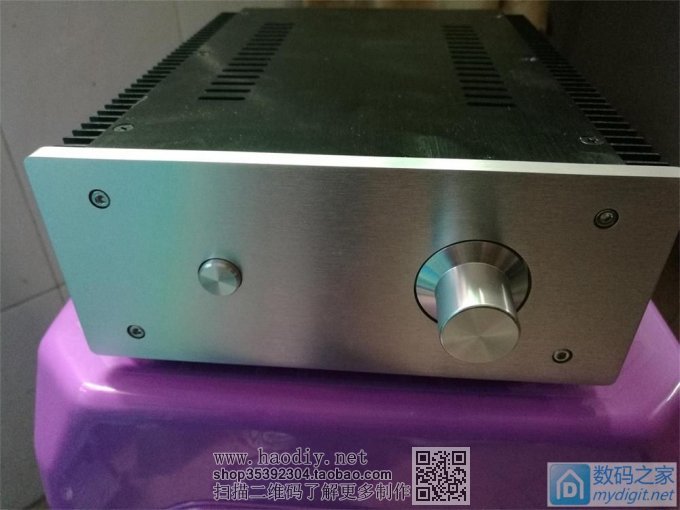

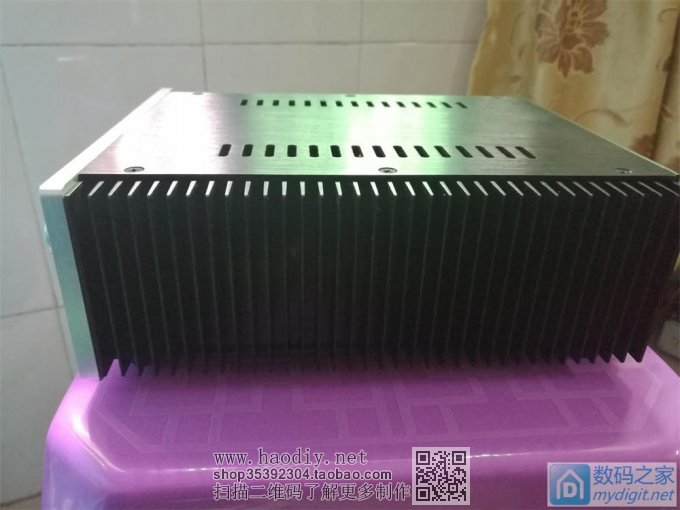

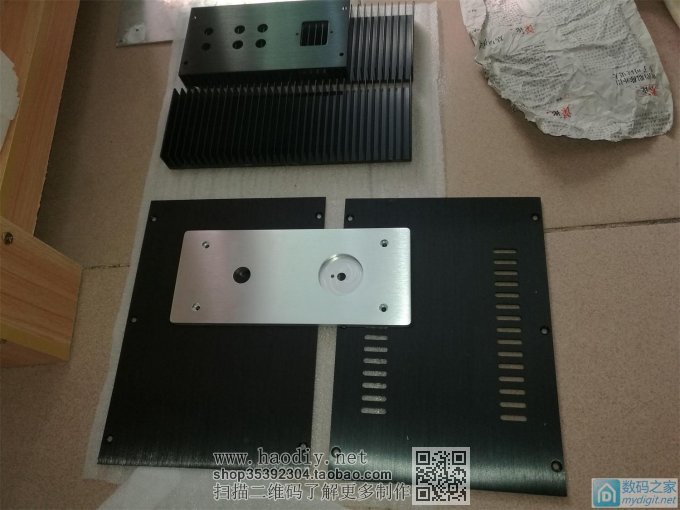

在X宝上找了半天,选了很久才选了这个机箱,这个给3875当相箱有点大材小用了,那为什么还要选它呢,其它带不带两边的散热器是一个价:
收了坛子里一哥们的LG音箱,再做SK3875,必回!
收了坛子里一哥们的LG音箱,再做SK3875,必回!

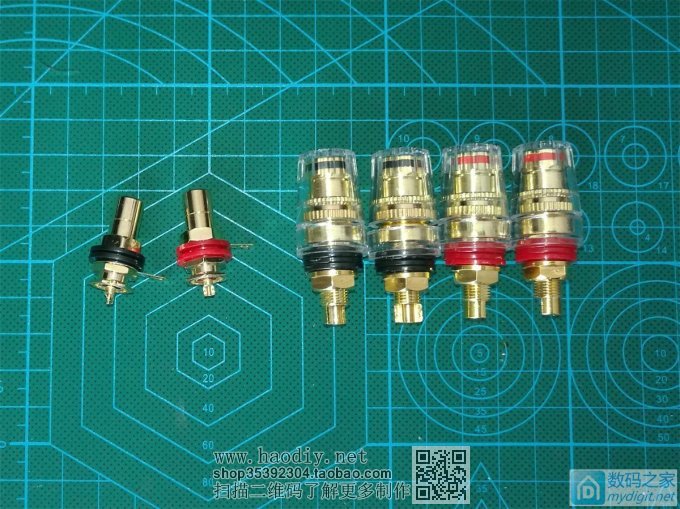

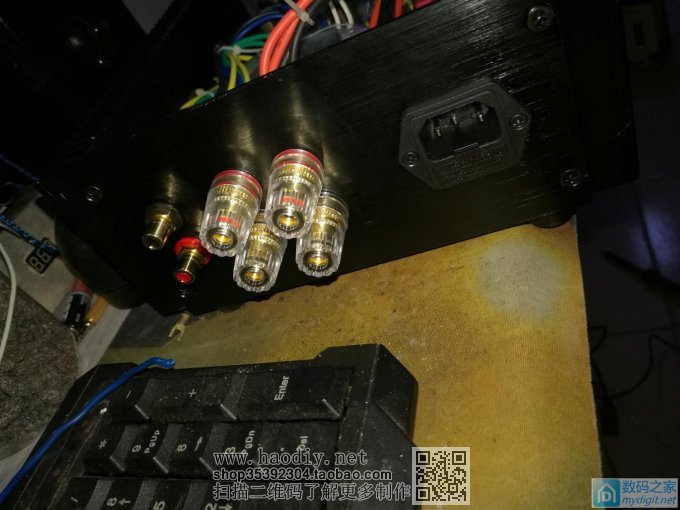

又撸了几个纯铜的水晶接线端子,和RCA,好漂亮啊!
收了坛子里一哥们的LG音箱,再做SK3875,必回!

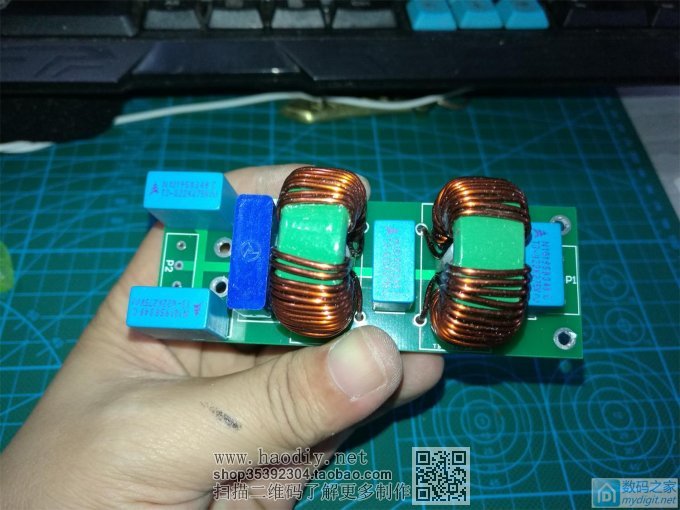

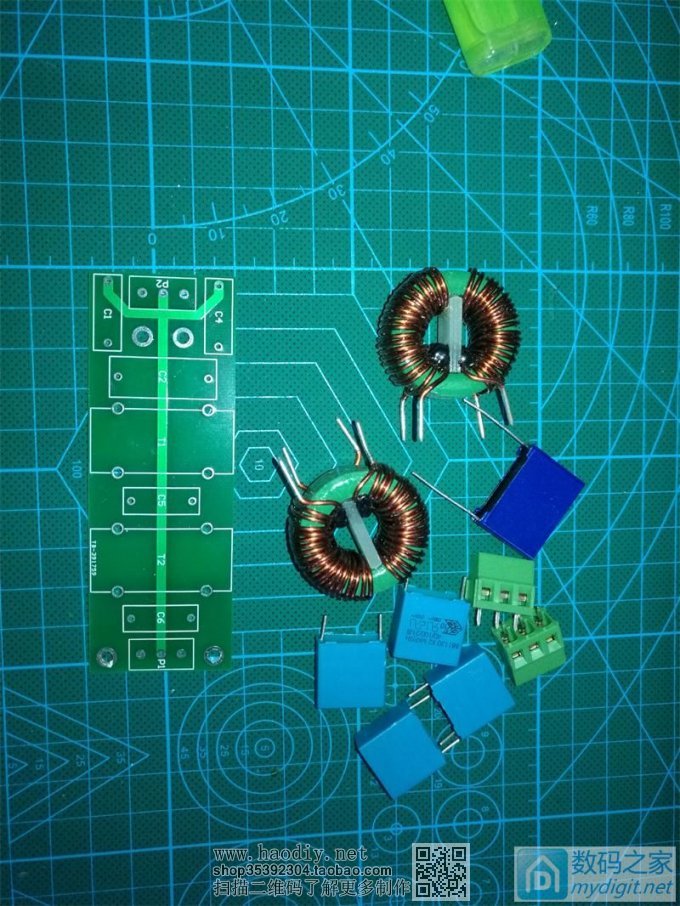

试听时发现电源干扰挺大,干脆又买了EMI滤波板:
收了坛子里一哥们的LG音箱,再做SK3875,必回!

看这两个硕大的电感:
收了坛子里一哥们的LG音箱,再做SK3875,必回!

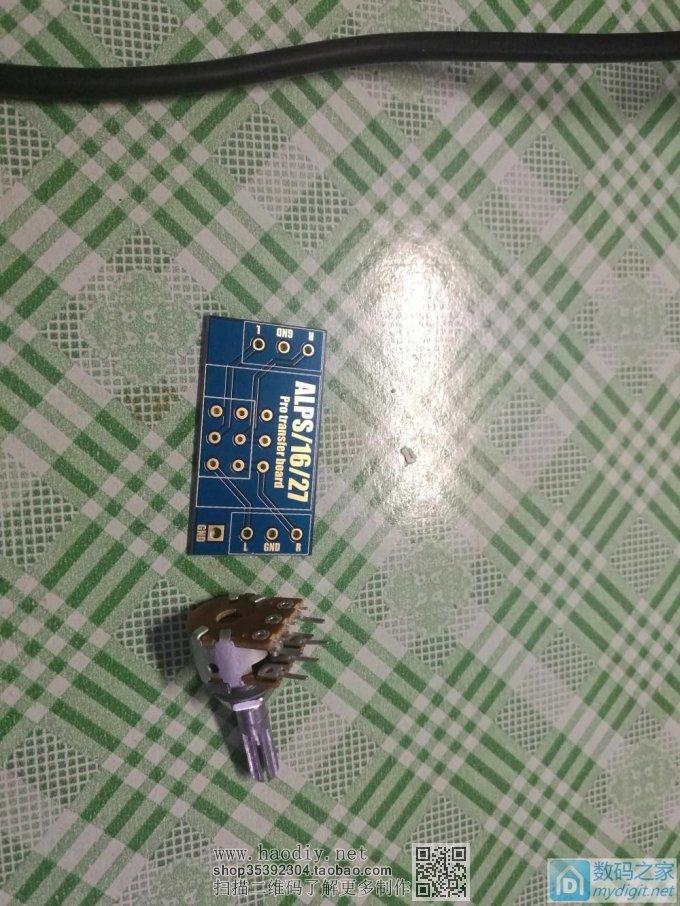

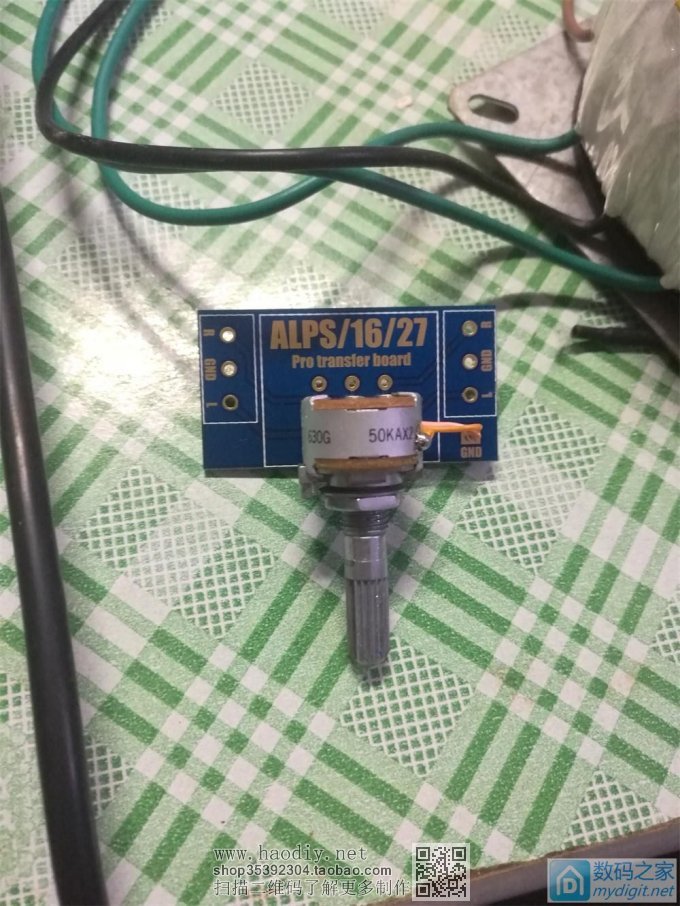

居然在我的元器件包里发现了电位器和转接板,实在让人高兴,电位器是ALPS16型的:
收了坛子里一哥们的LG音箱,再做SK3875,必回!

焊起来,把外壳和转接板的地焊在一起:
收了坛子里一哥们的LG音箱,再做SK3875,必回!

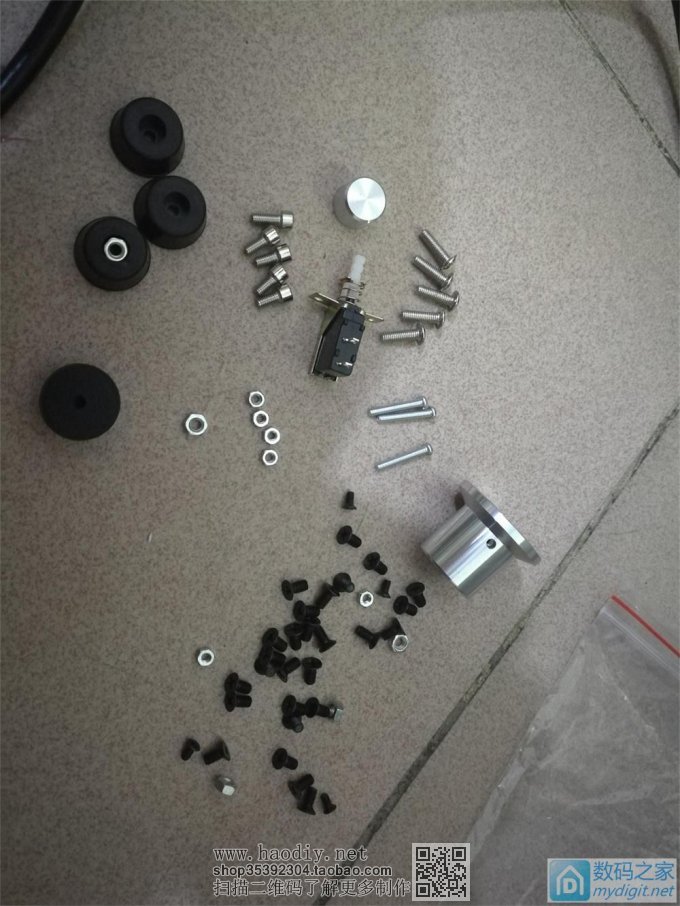

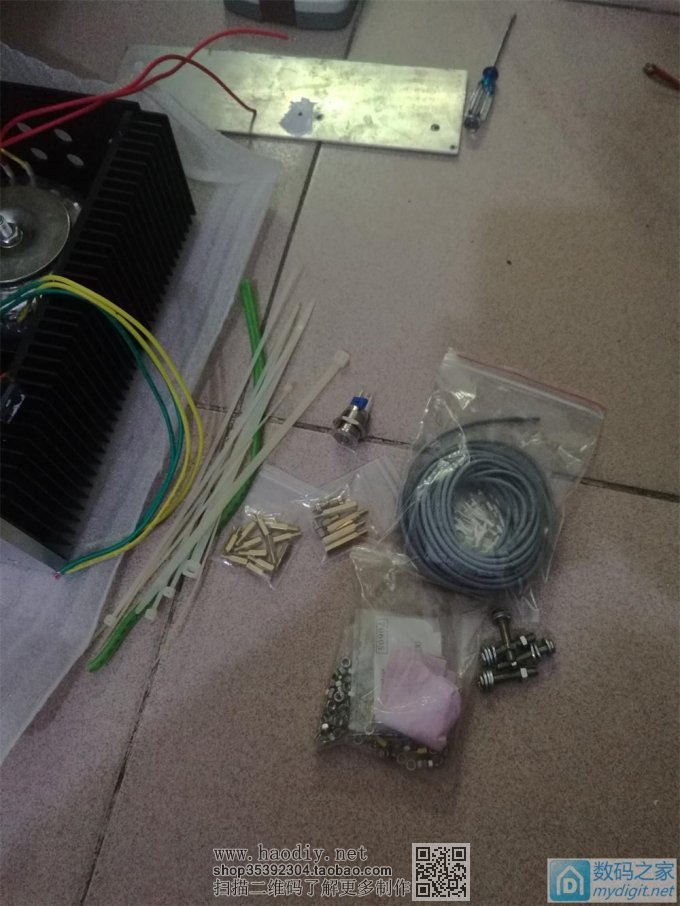

找到点辅助材料:
收了坛子里一哥们的LG音箱,再做SK3875,必回!

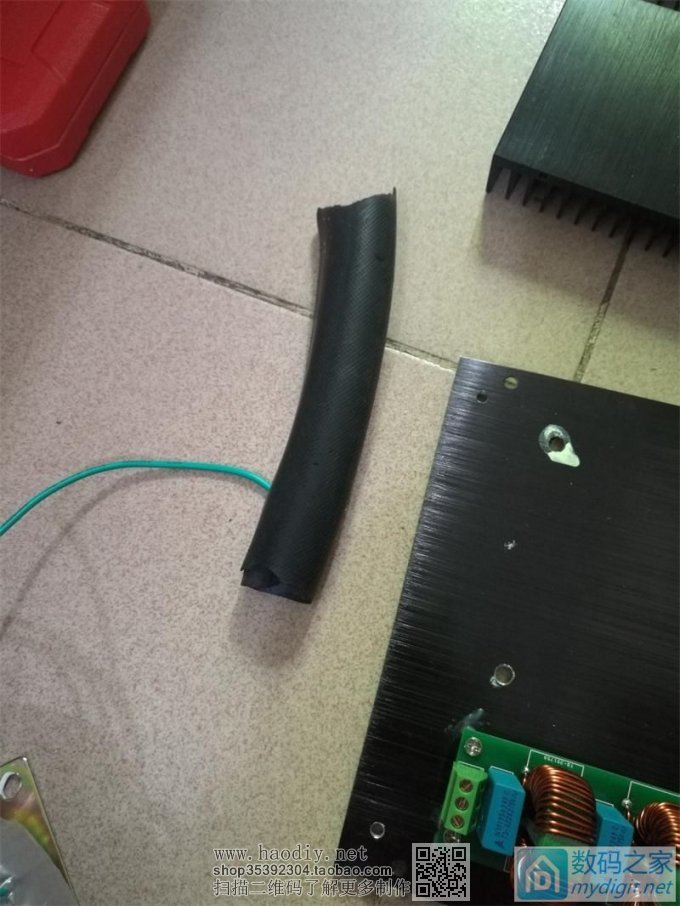

看到旁边的自行车内胎了吗?哈哈,我是拿来给变压器当减震胶垫用的:
收了坛子里一哥们的LG音箱,再做SK3875,必回!

先比划好位置
收了坛子里一哥们的LG音箱,再做SK3875,必回!
收了坛子里一哥们的LG音箱,再做SK3875,必回!

那就拿出电钻打洞吧:
收了坛子里一哥们的LG音箱,再做SK3875,必回!

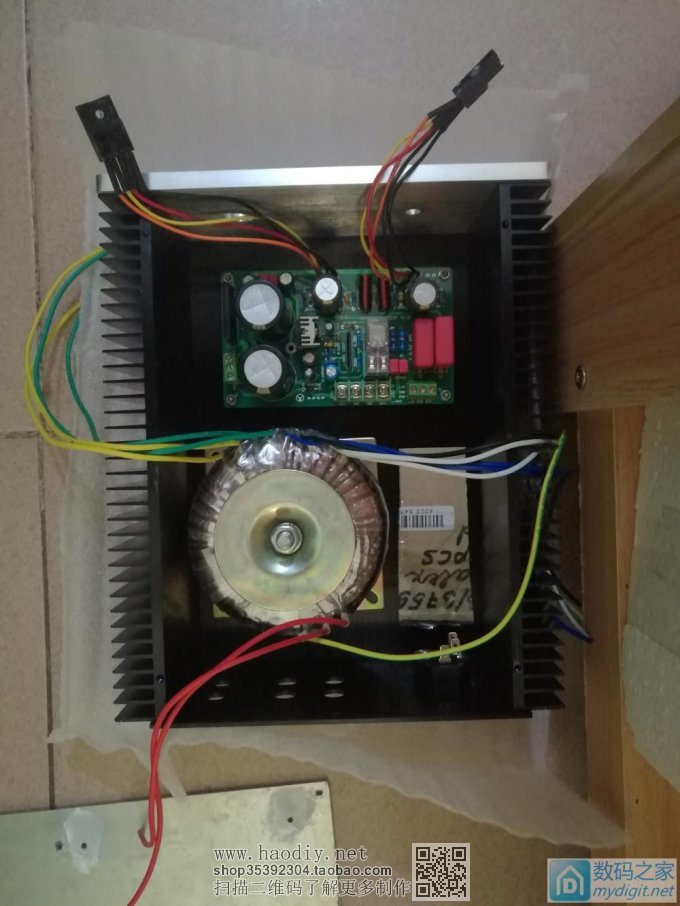

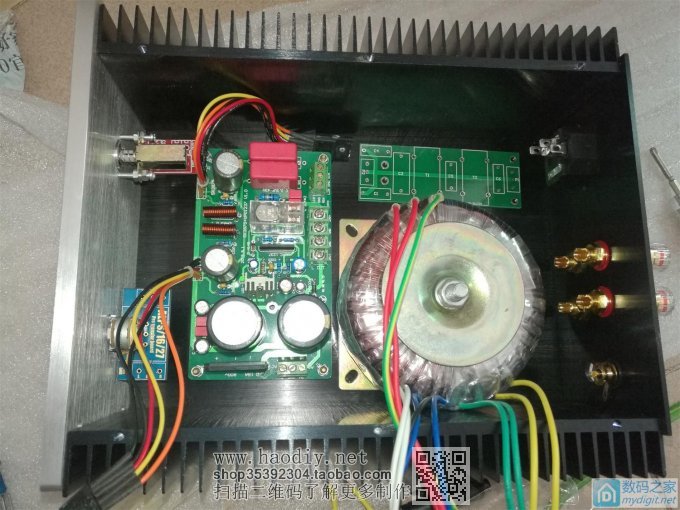

安装中:
收了坛子里一哥们的LG音箱,再做SK3875,必回!
收了坛子里一哥们的LG音箱,再做SK3875,必回!

正在安装:
收了坛子里一哥们的LG音箱,再做SK3875,必回!
收了坛子里一哥们的LG音箱,再做SK3875,必回!

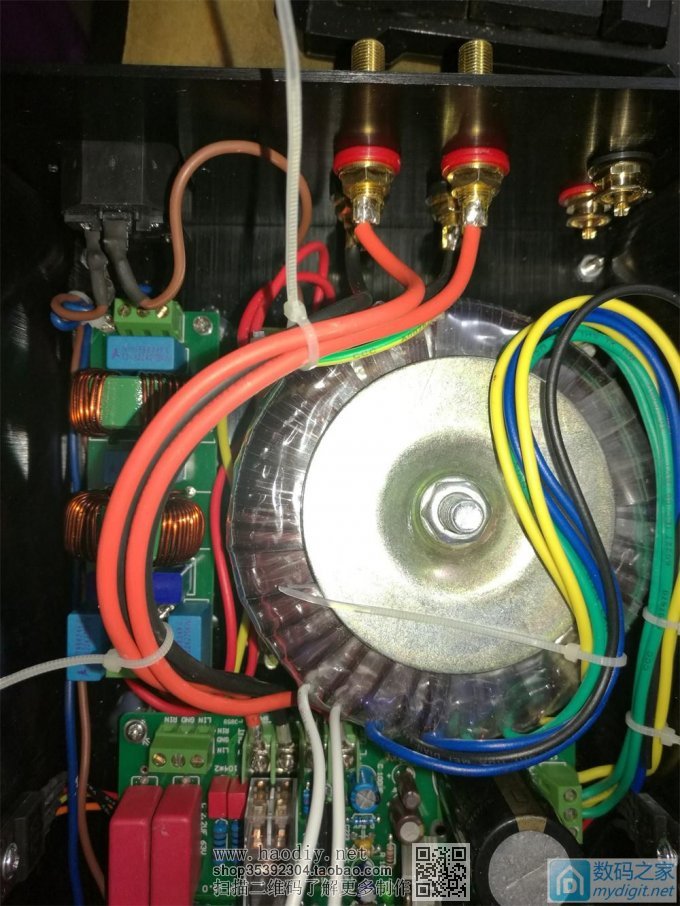

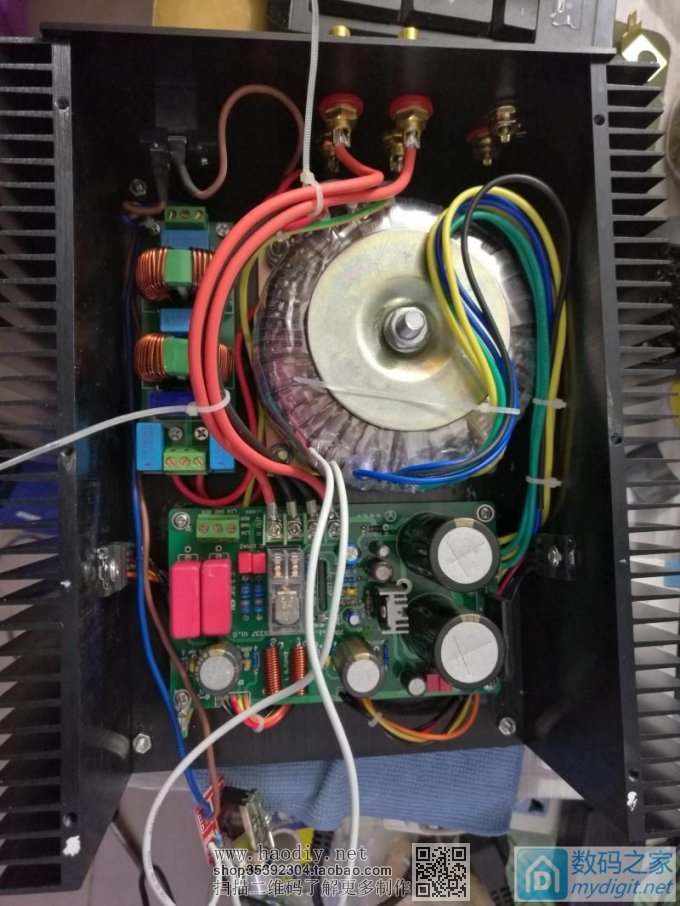

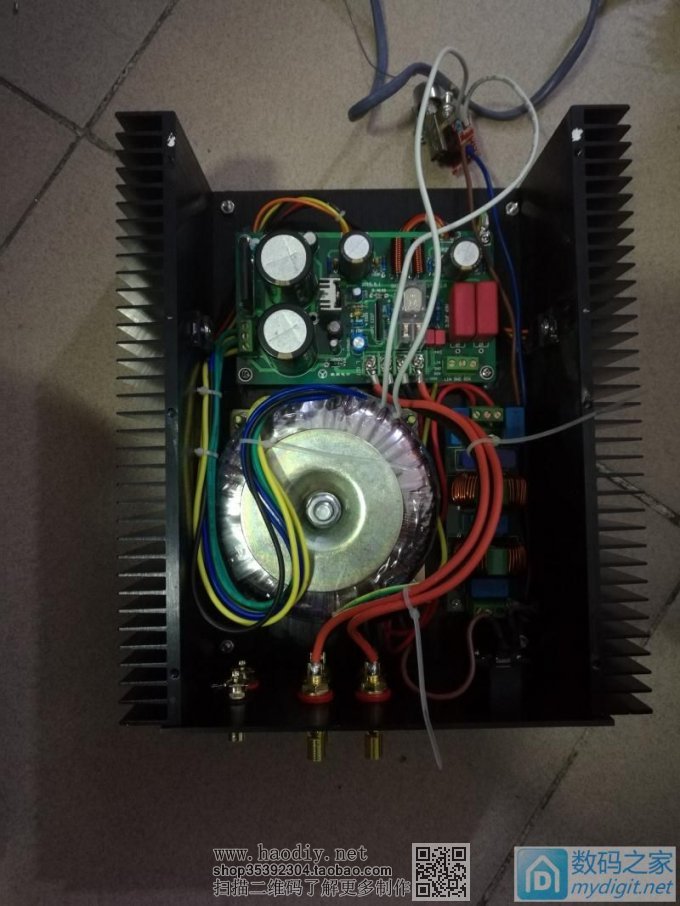

差不多了,最后检查:
收了坛子里一哥们的LG音箱,再做SK3875,必回!

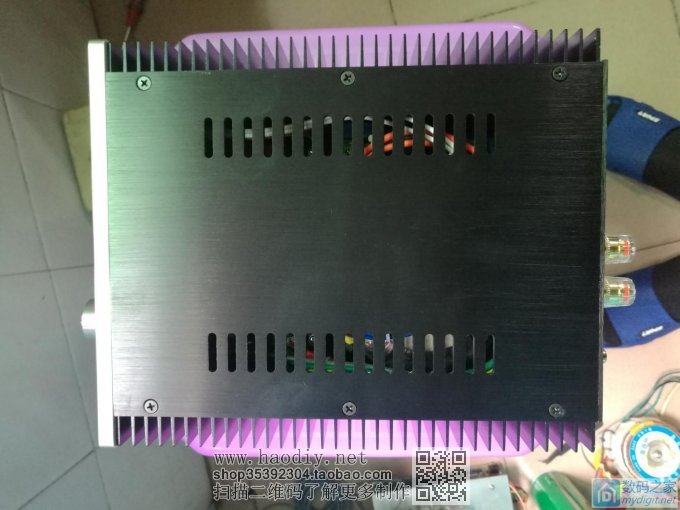

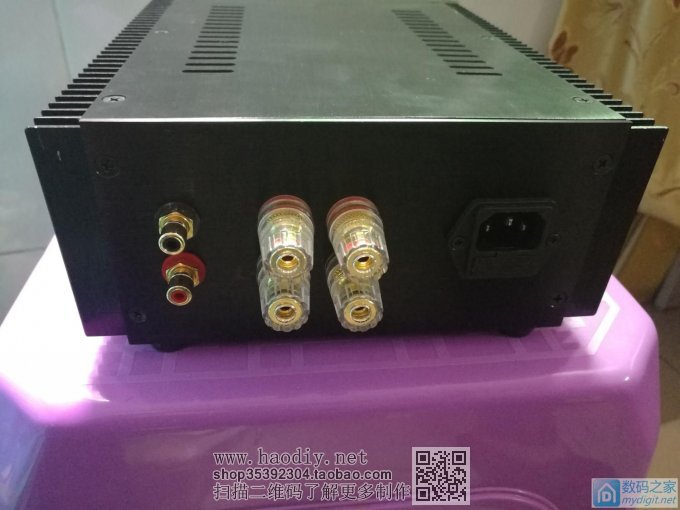

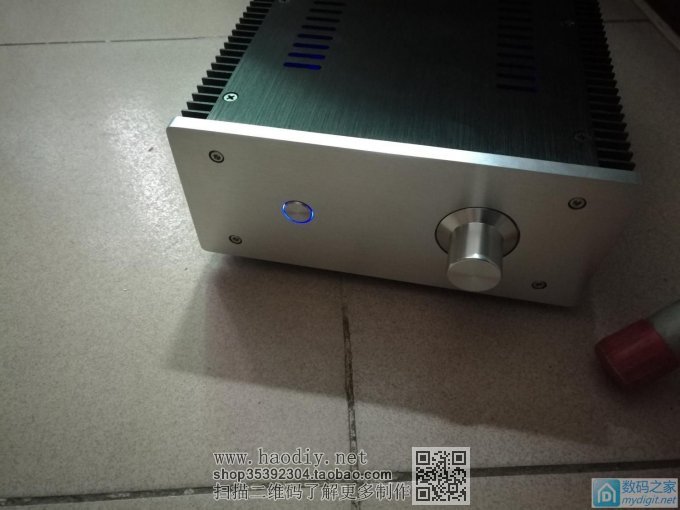

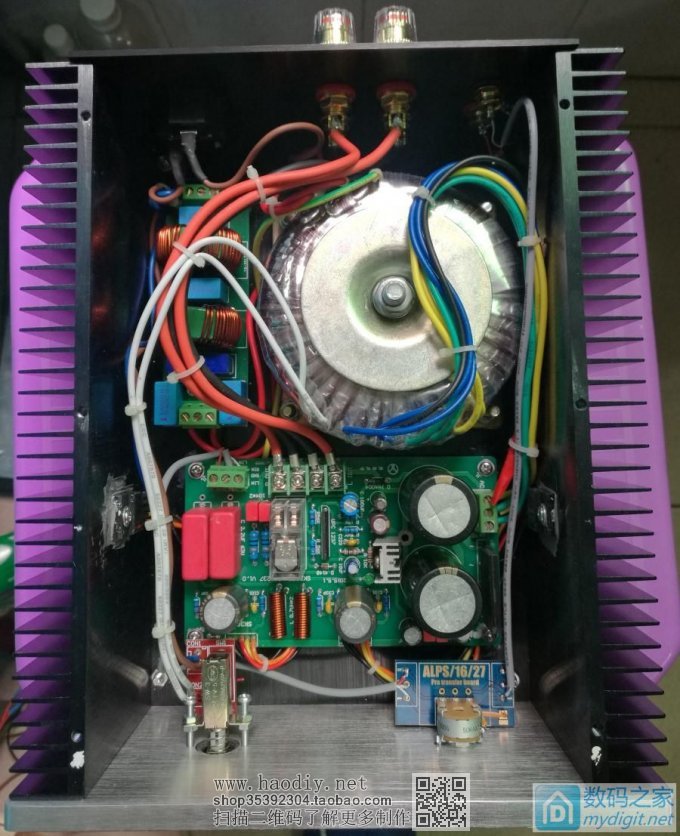

组装完毕:
收了坛子里一哥们的LG音箱,再做SK3875,必回!
收了坛子里一哥们的LG音箱,再做SK3875,必回!
收了坛子里一哥们的LG音箱,再做SK3875,必回!
收了坛子里一哥们的LG音箱,再做SK3875,必回!

开机试音中,无任何噪声,音量开到最大,只有|“沙沙”声,现在可以当有源音箱用了

收了坛子里一哥们的LG音箱,再做SK3875,必回!
