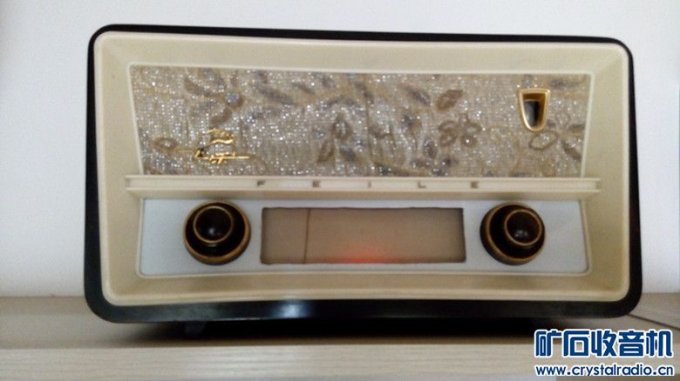

以前买了一个电子管收音机,输出变压器坏的,就改为用最新技术,dsp指针收音机芯片放入里面。

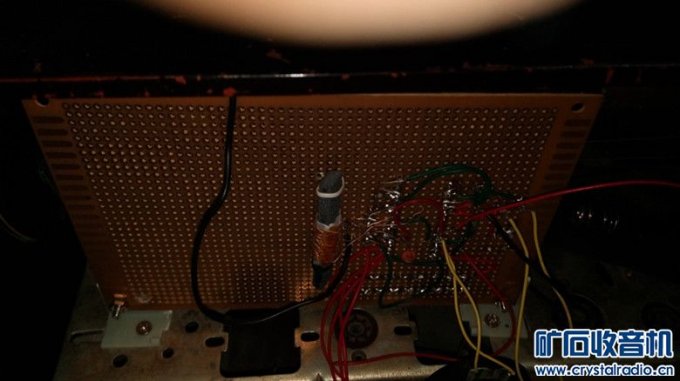

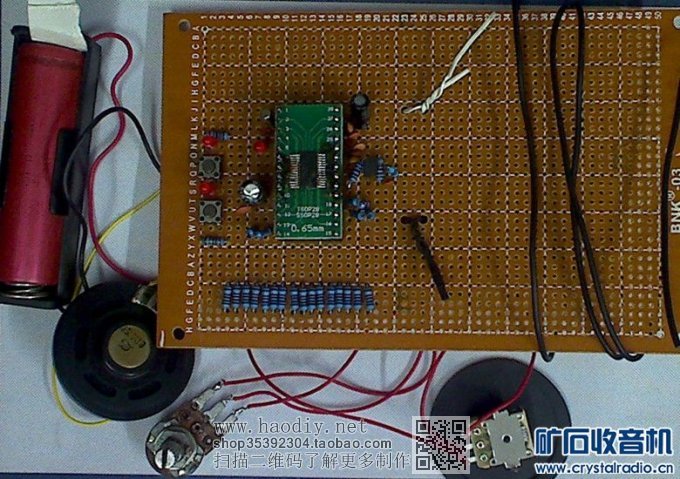

(责任编辑:admin)一、将电子管收音机里面的中周电子元件变压器全部拆掉,保留电位器,波段开关等和面板有关的元件。 二、dsp指针收音机芯片焊一块电路板上调试好,这没什么调的,只要不出错,基本上一装就好。 三、原理图看http://www.crystalradio.cn/thread-461868-1-1.html 四、根据需要可以改成多种波段组合,这里改为中波,短波,调频。 五、刻度盘还没有找到好材料,以后再做 补充资料 芯片概述 AKC6959 收音机集成了完整的调频 /电视伴音/中波/短波接收机功能,包 括从天线输入到立体声音频输出中所有 模块。芯片支持世界各地的调频/电视 伴音/长波/中波/短波波段。 功能 支持全世界调频波段(64 ~ 108 MHz) 支持TV1 伴音(56.25 ~ 91.75 MHz) 支持TV2 伴音(174.75 ~ 222.25 MHz) 支持全世界中波波段(520 ~ 1730 KHz) 支持全世界短波波段(3.2~21.9 MHz) 支持全世界长波波段(150 ~ 285 KHz) 支持宽供电电压范围:2.0V~4.5V 支持32.768KHz 无源晶体 集成音频功放(差分最大功率0.5W) 一种去加重模式:50us 支持调谐灯功能 支持PVR 和PVC 调台 音频反相输出 支持立体声线路输入 内部集成锁相环 智能频率控制 自动增益控制 精确数字解调 智能静噪功能 SW 增加跟踪滤波器,极大提高了SW 可听性 MW 前端自适应精确调谐 集成LDO 根据电池电压,自动调整音量 Pb-free/RoHS compliant 支持电位器调音量 除电位器调音量外还有4 档预置音量增益 |
