2016年尾作品---多功能数码显示电压收音机电源/可调线性稳压电源

时间:2017-08-14 20:32来源:www.crystalradio.cn 作者:九头 点击:
2016年尾作品---多功能数码显示电压收音机电源/可调线性稳压电源 ,矿石收音机论坛
电路&功能:

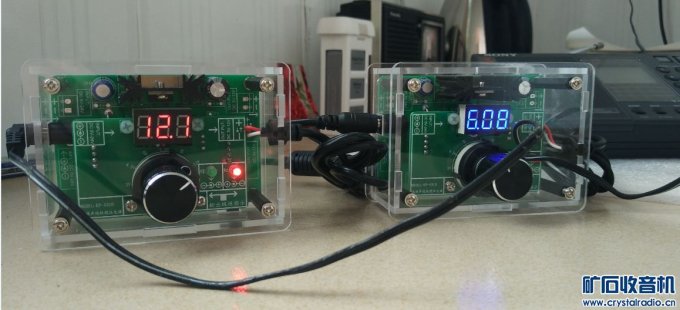

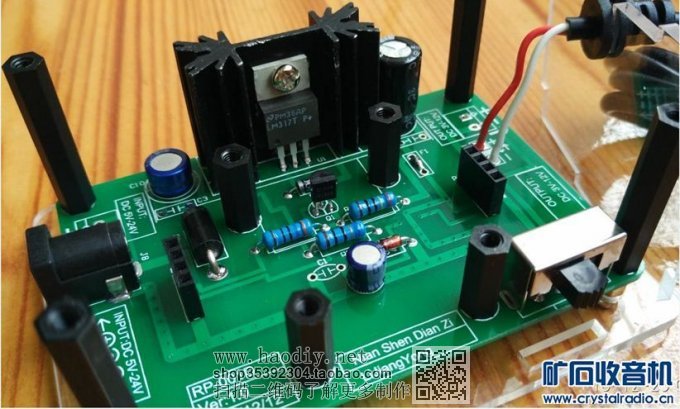

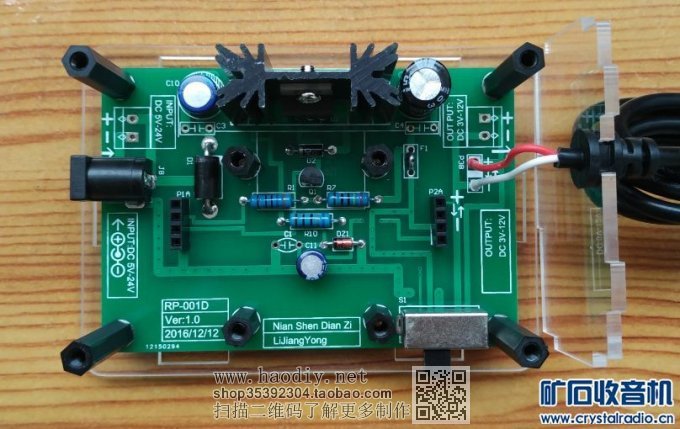

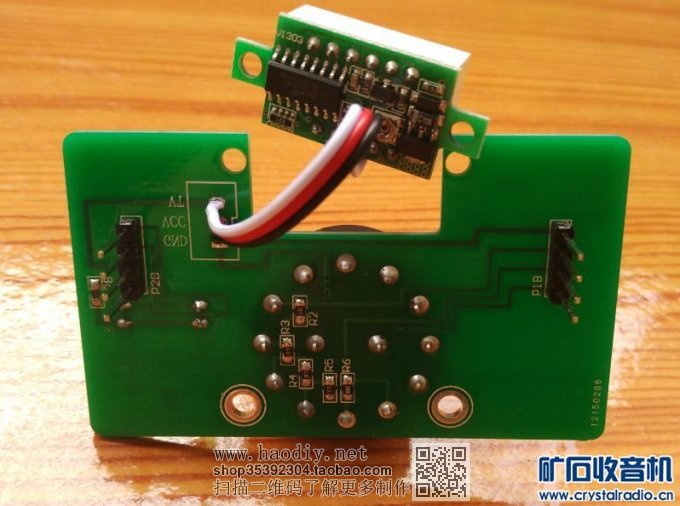

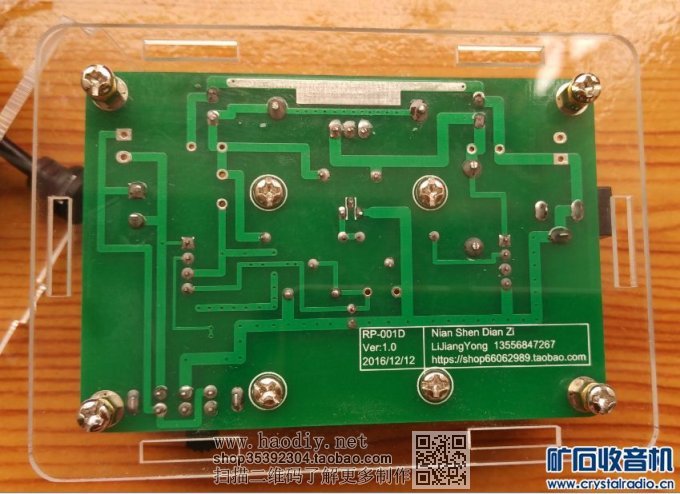

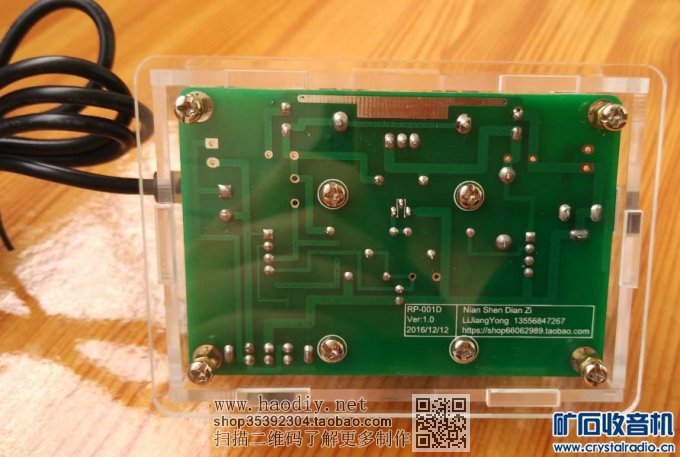

1.使用了美国国半原装的LM317AT线性稳压芯片,双面1.6mm纤维板及双板叠加积木设计.

2.输入输出使用了日本ELNA(伊娜)和Panasonic(松下)音响设备专用电容.

3.具备转档保护电路(这个要解释一下---换挡瞬间转换开关会虚位,此电路可在开关会虚位时将输出电压钳位在2.0V,保证换挡时接入机器的安全)和输出极性转换开关(就是输出那个插头极性可通过开关自由转换---由内正外负极转换到内负外正)!

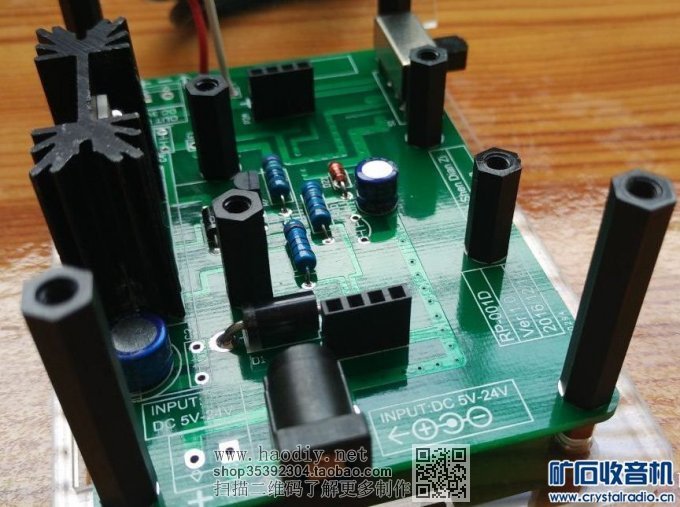

4.配置内正外负(市面上见到的电源99%是这种级性)的5520输入DC插座,很容易配用你手头上常见的外接电源,具备输入极性保护电路(说白了就是你的接入极性反了不会烧这个电源,确保稳压电源自身安全,接反了就是不通电的效果而已)

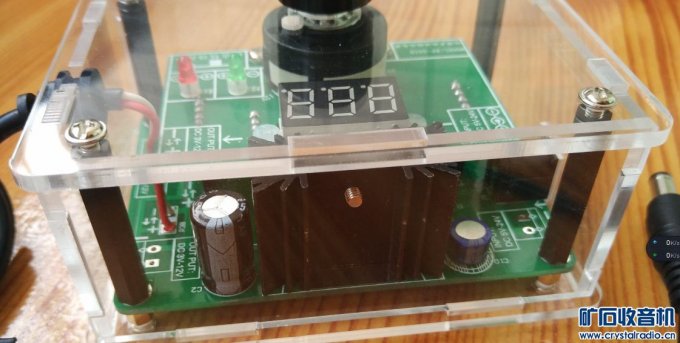

5.使用了34*12*25mm的加大散热片,提高了散热效果,增强了带载能力!

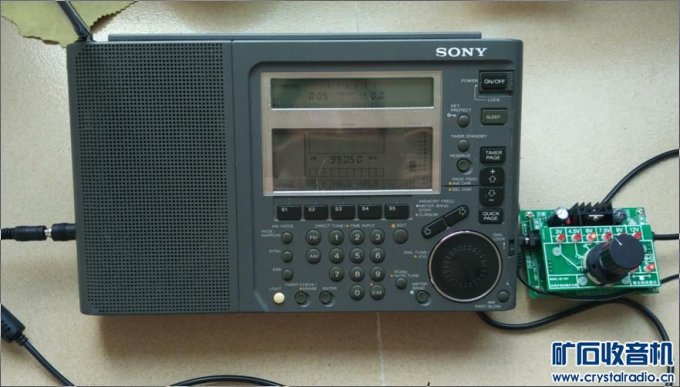

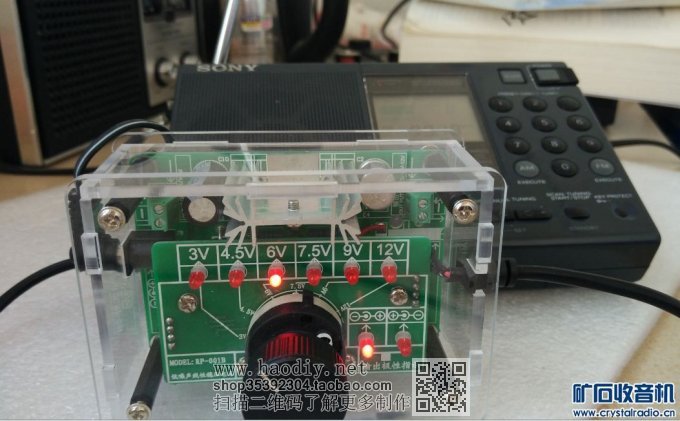

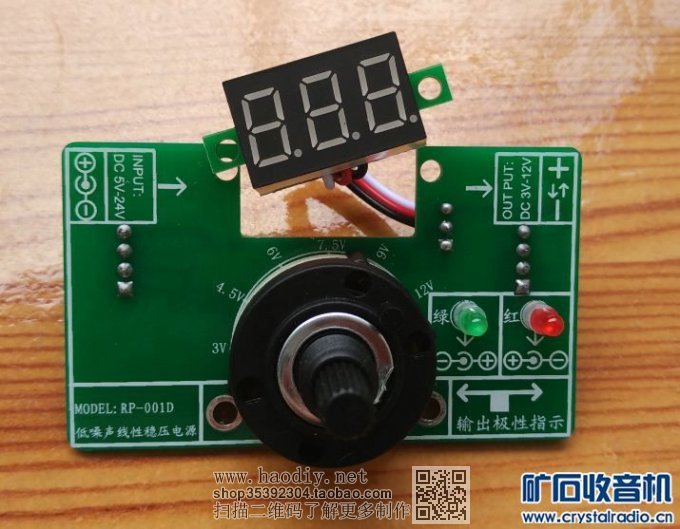

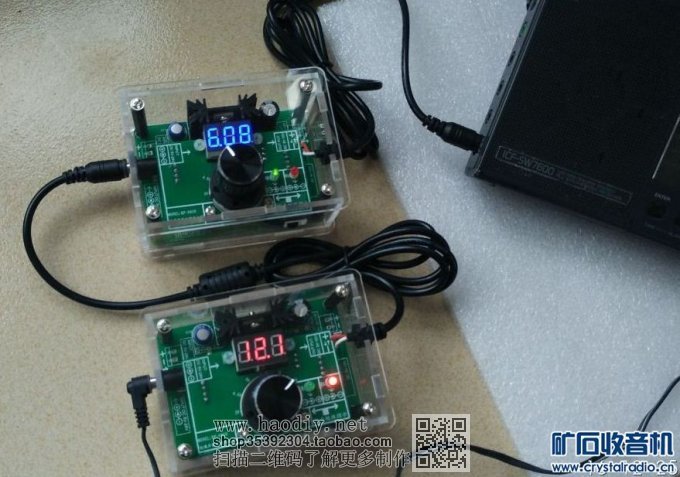

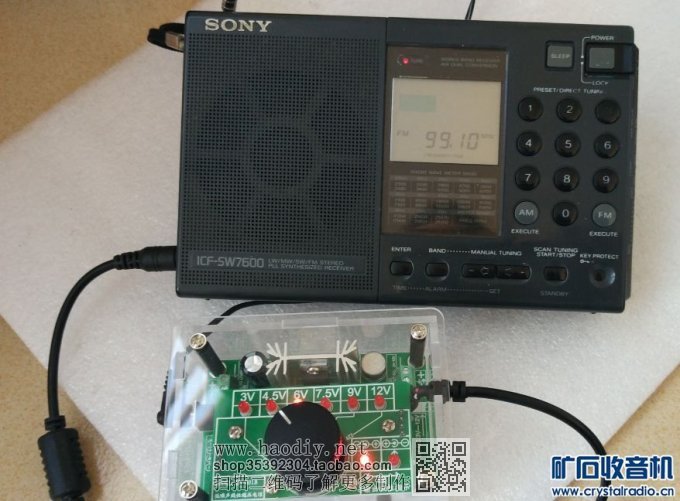

6.5V-24V直流输入,3V-12V 6档稳压输出,电流最大可达1000mA(比较理想的压降状态下,比如你想输出12V/1A,最好的输入电压是15V,这样LM317个芯片上耗散功率才小),推一般的收音机足够了,建议用12-15的外接直流输入,这样LM317T上承受的压降小,耗散的功率小,自然发热也小.
7.选用台产的旋转档位开关,经久耐用.

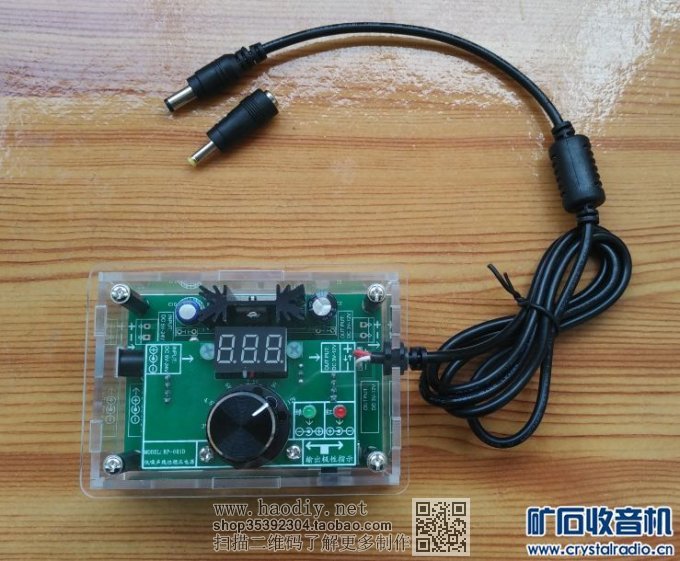

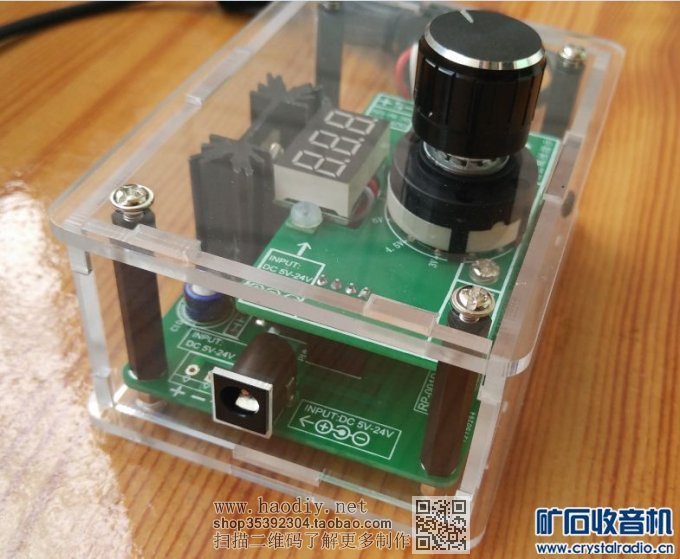

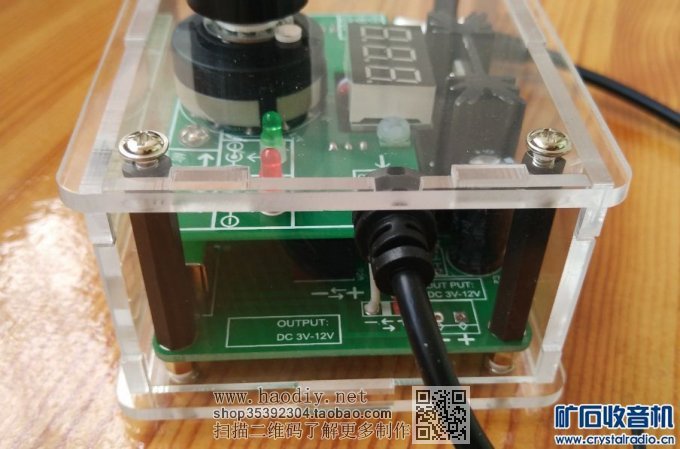

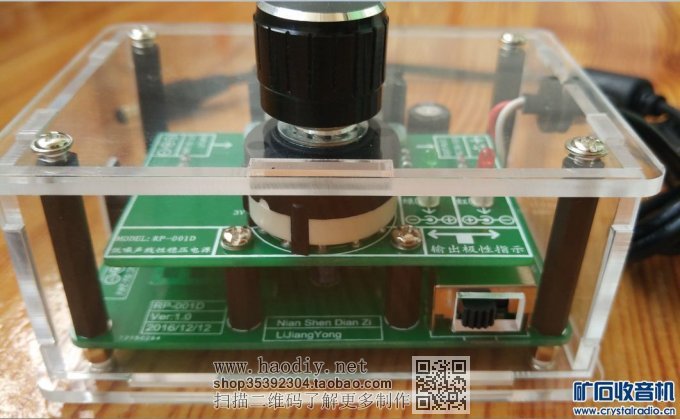

8.采用激光切割加工的亚克力外壳,边缘不刮手,严丝合缝的组装效果.装配好的整机尺寸:100*72*44mm(长*宽*高).
