老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

时间:2017-07-31 21:35来源:数码之家 作者:★老⊙兵★ 点击:
这个充电器改好了半个月了,一直没时间整理上传发图,难得今天放假,起来了个大早,开始编辑整理,上图来和大家呱唧呱唧,不是之处,请多多指正 充电器是剪线的 SAMSUNG TCH080KBK 铭牌 不知道是什么标志,不认识 已经开壳,见到电路板 拿出电路板 电路板背面
这个充电器改好了半个月了,一直没时间整理上传发图,难得今天放假,起来了个大早,开始编辑整理,上图来和大家呱唧呱唧,不是之处,请多多指正

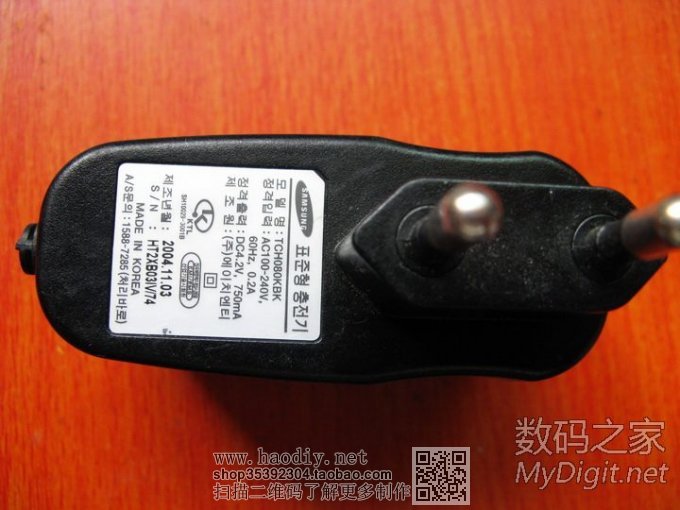

充电器是剪线的 SAMSUNG TCH080KBK
老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

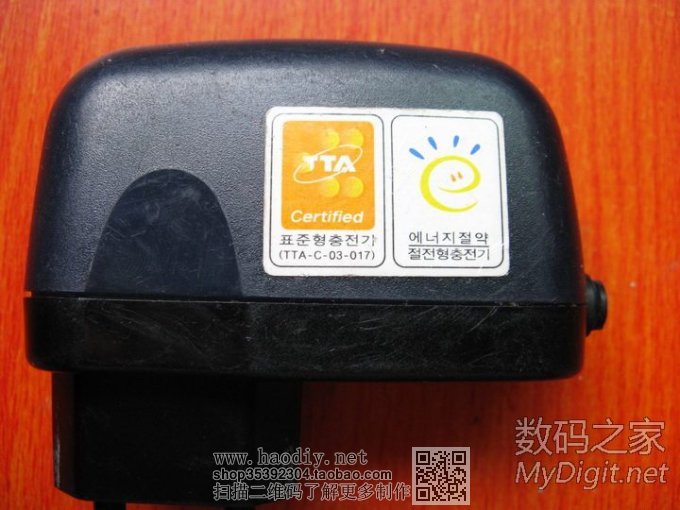

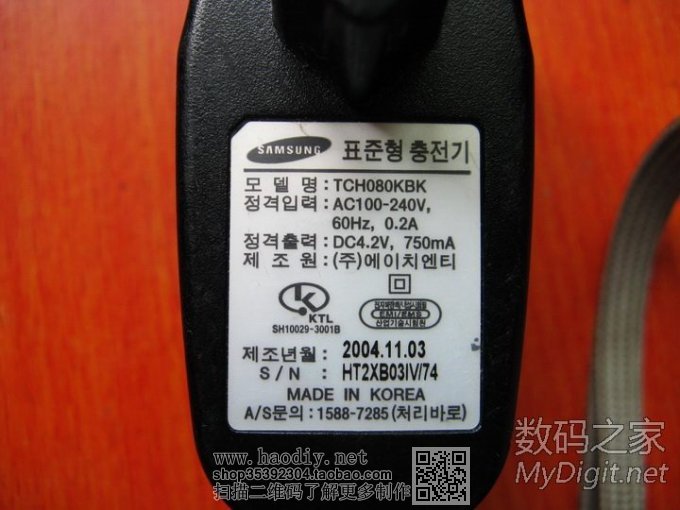

铭牌
老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充
不知道是什么标志,不认识
老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

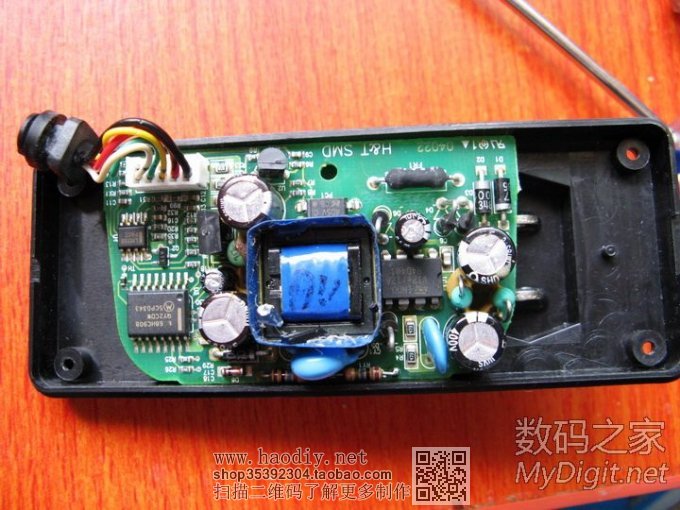

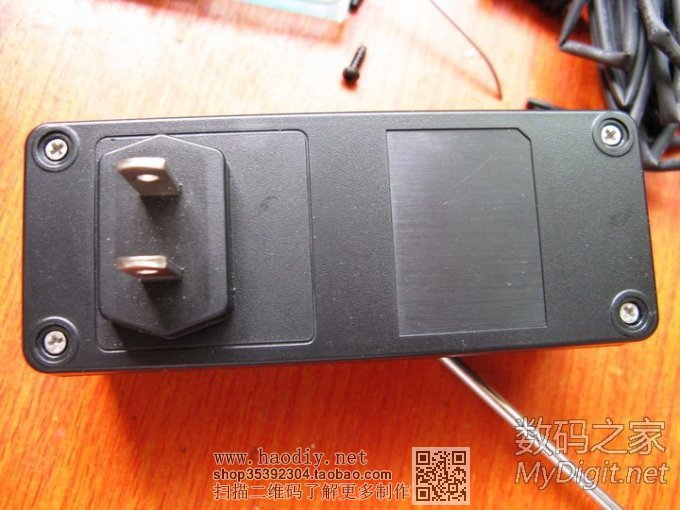

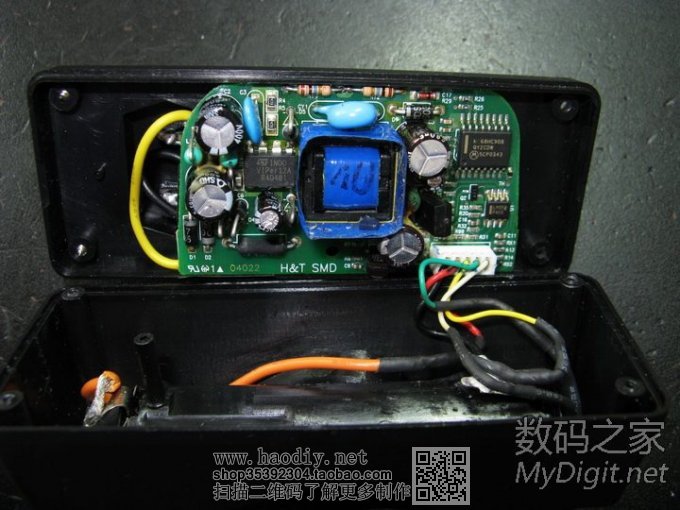

已经开壳,见到电路板
老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

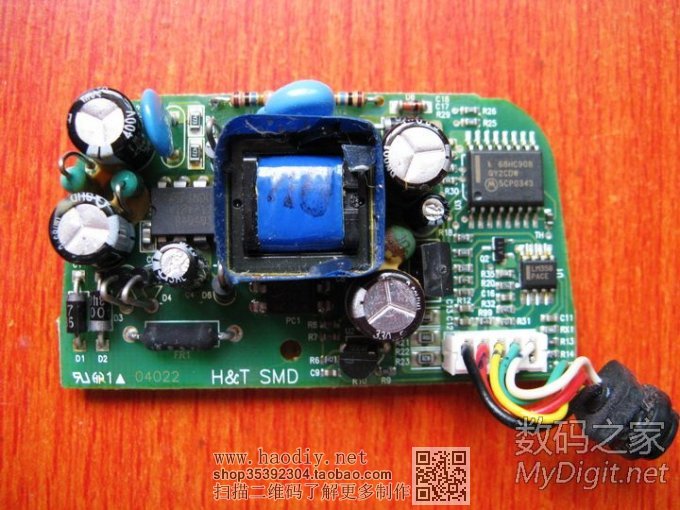

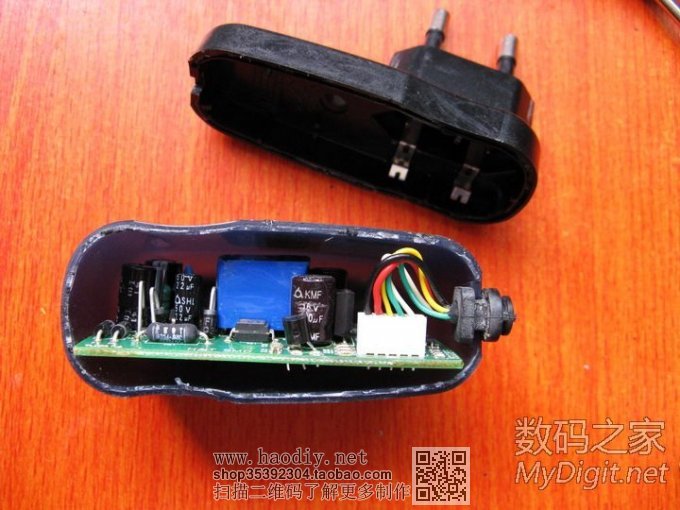

拿出电路板
老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

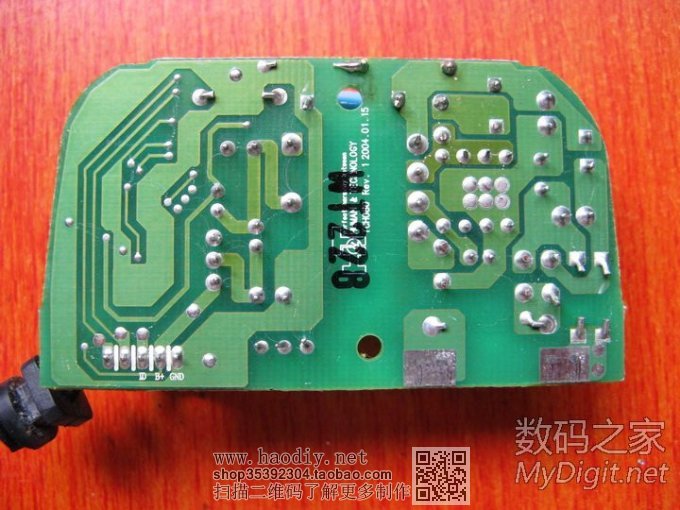

电路板背面
老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

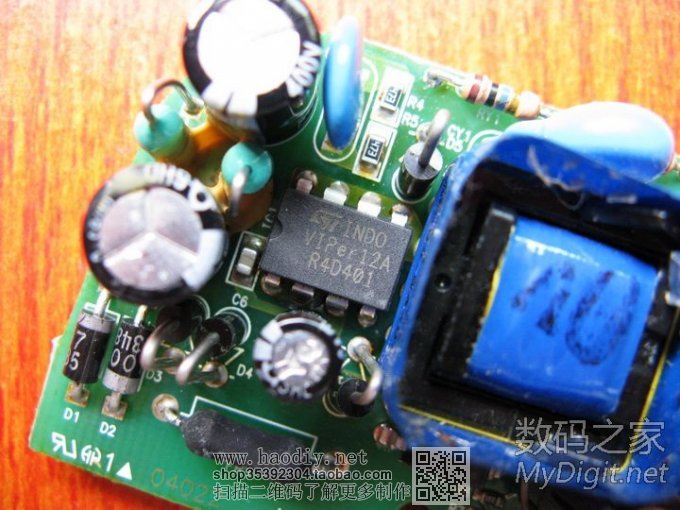

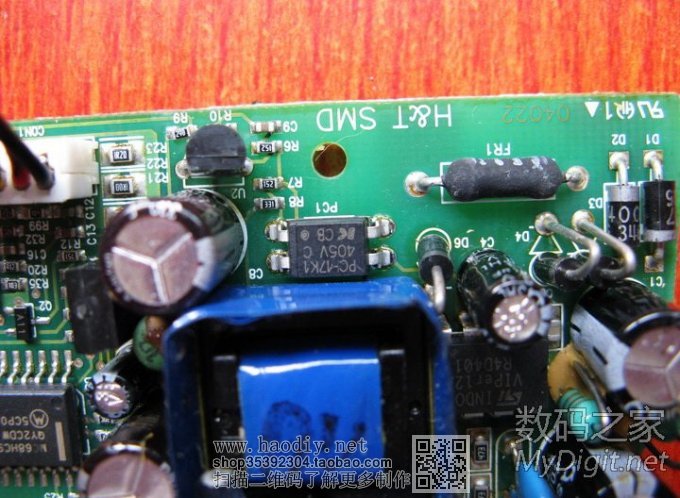

电源管理芯片
老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

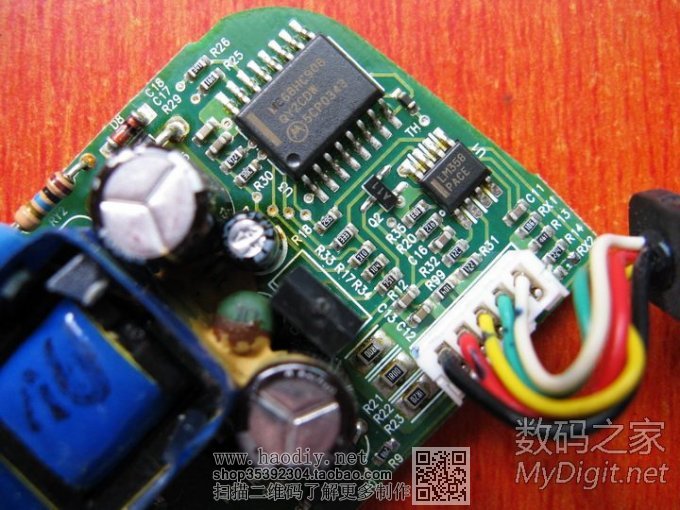

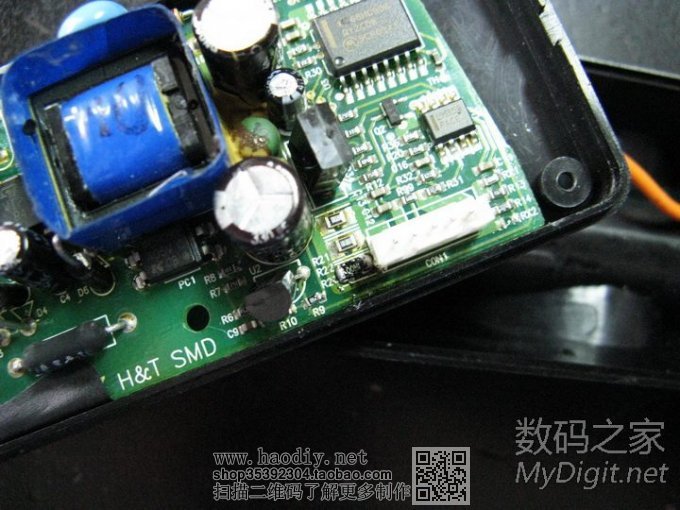

充电管理芯片
老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

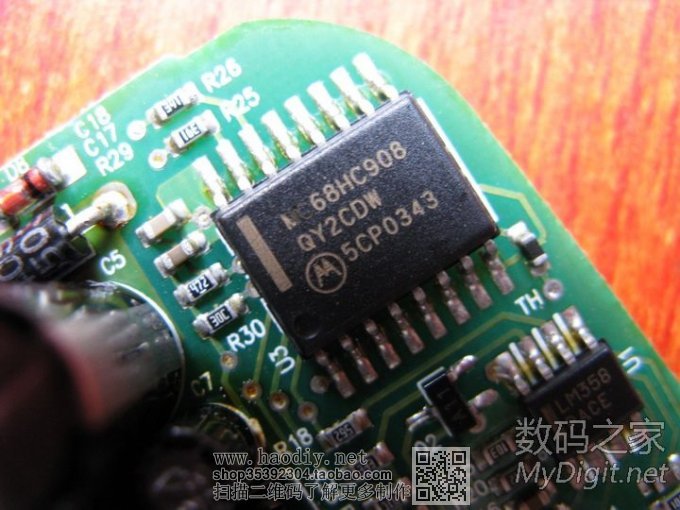

充电管理芯片,是摩托罗拉的,不知道算不算单片机,知道的指点一下
老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

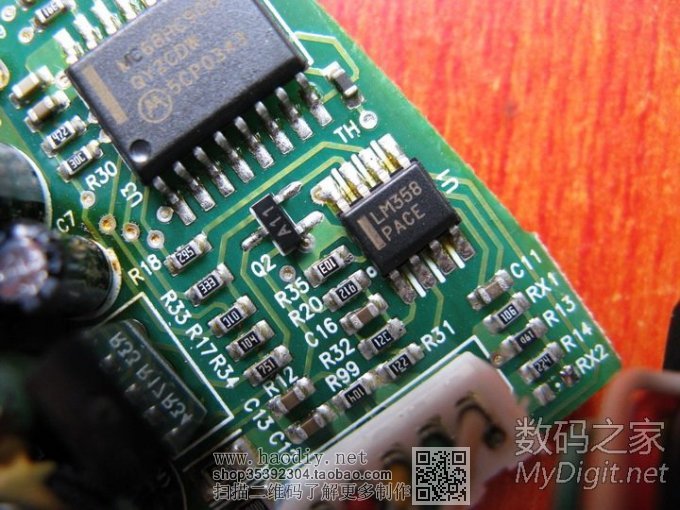

运放
老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

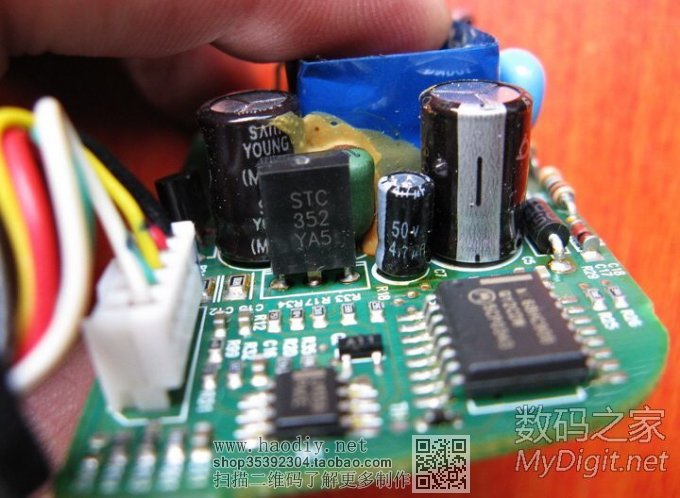

这个三极管就是充电流的开关,电流偏小,超过1A发热很厉害,也就是说最大只能1A,谁知道有大电流型号可完美代换,请回帖指点一下
老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充
光耦
老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

买来的外壳,5元1个
老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

下面继续改装,欢迎评分和讨论,谢谢大家


充电器的壳子,LED是5角一个,圆的,装不进,只好把指示灯的方孔扩大,装进LED然后用热熔胶封住才可以
老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充
电路板刚好放进壳子,很合适,不知道是不是量身定做的
老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

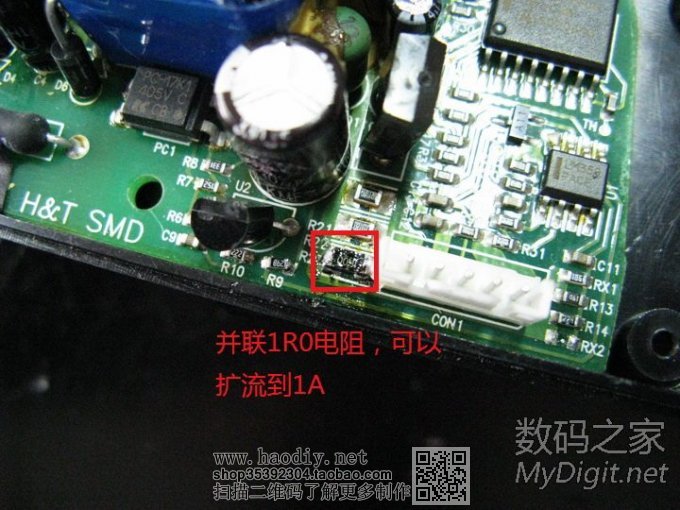

充电电流本来只有750MA,但是充电器电源部分用料充足,应该1A无压力,遂并联一个1R0的电阻,测试电流刚好1A,但是充电过程中三极管发热50多度,夏天会更高,如果以后能找到合适的三极管,代换一下最好
老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

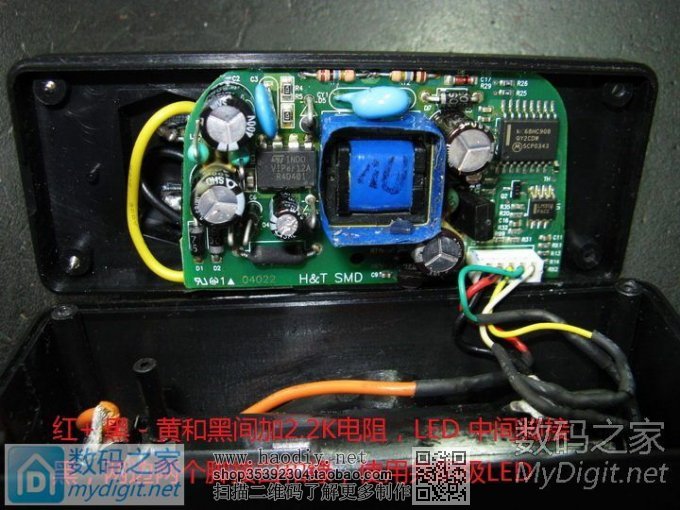

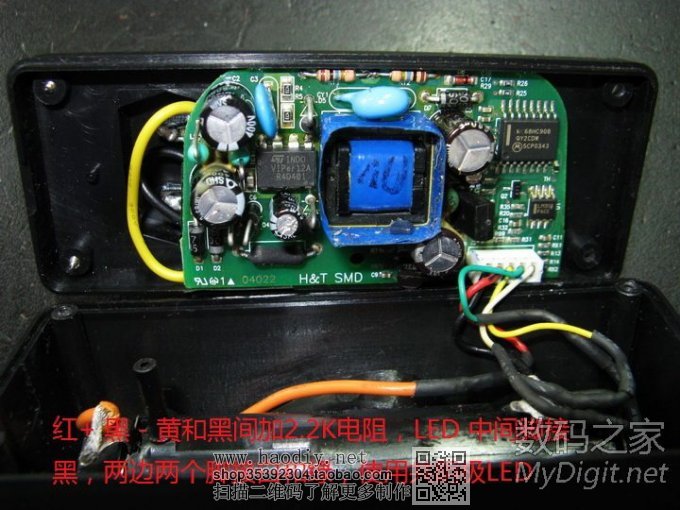

红接电池+ 黑接电池 - 黄和黑间加2.2K电阻,LED 中间脚接黑,两边两个脚接白和绿,图片上面的字被数码之家水印挡住了
老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

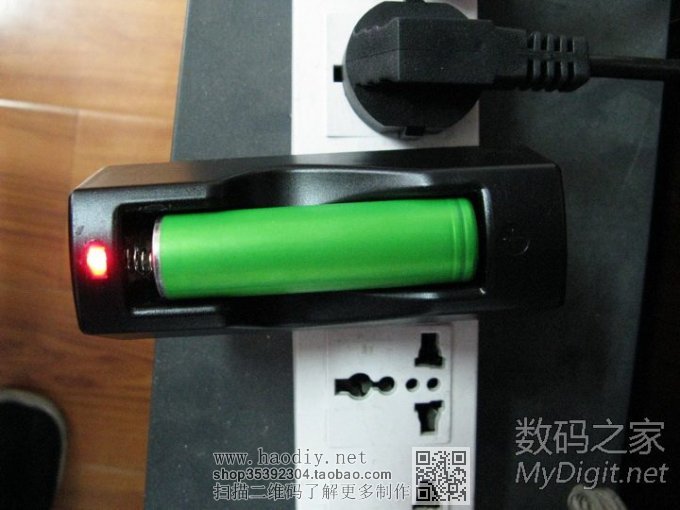

改好充电测试,3个多小时充满2600MA的电池,从3.7V开始充电
老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

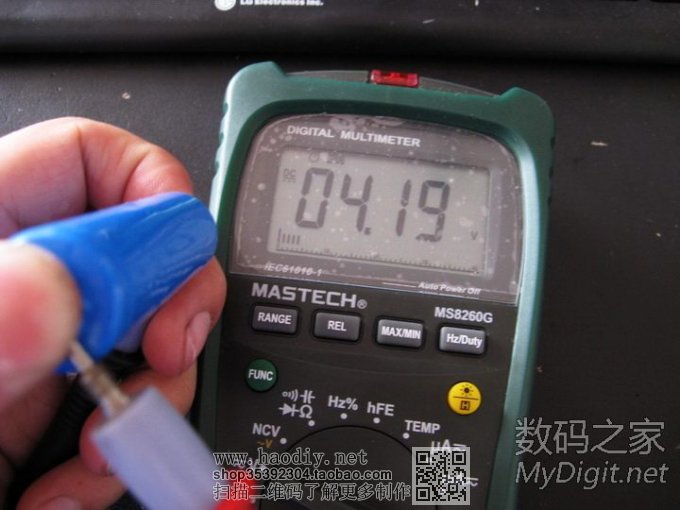

转灯电压是4.21,一天以后测试的4.19V
老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

来几张效果图,改好的,大家看帅不帅,转几个圈看看

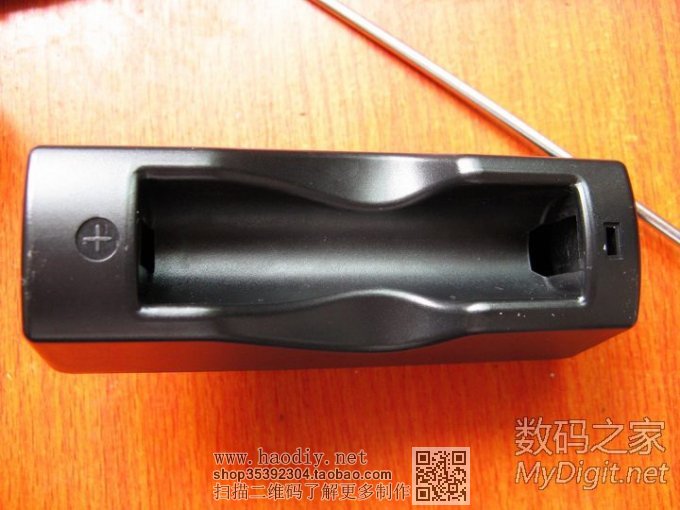

电池槽正面

老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

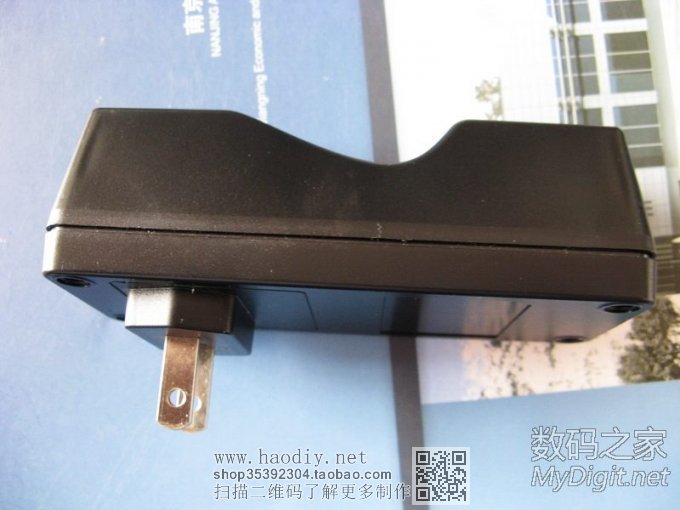

侧面

老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

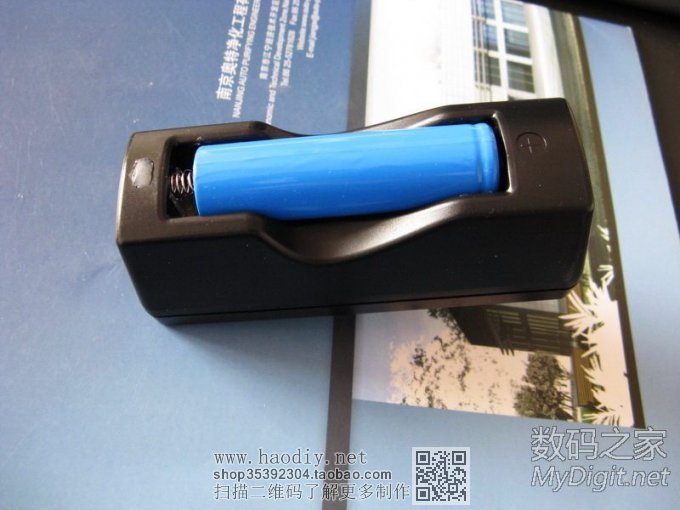

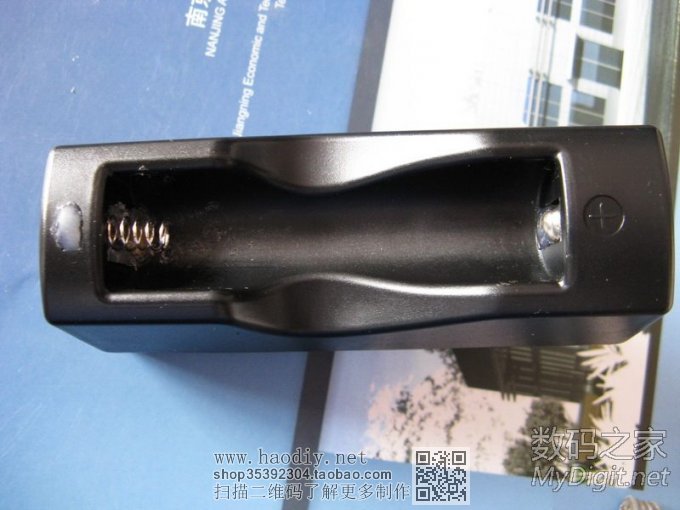

装上电池

老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

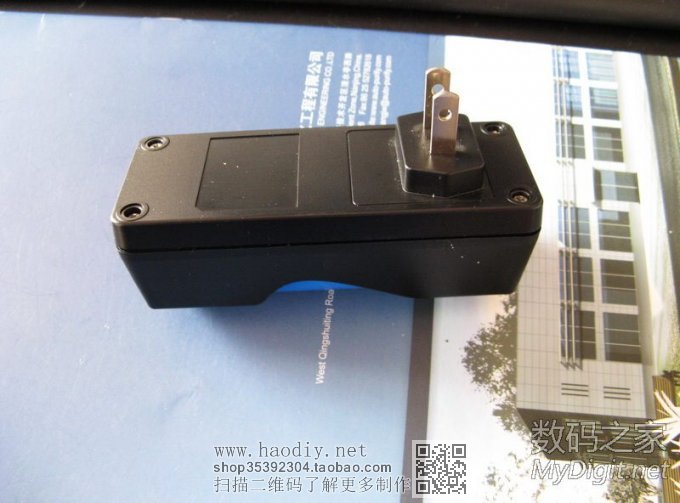

底部

老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充

先找到充电输出正负,三极管就是开关,然后找识别线,串电阻到地,一般是1K,2.2K,或者3K,这三种,这个和我改的线序可能有差别老⊙兵★充电器DIY:拆解三星4.2V/750MA充电器,改18650单路充
