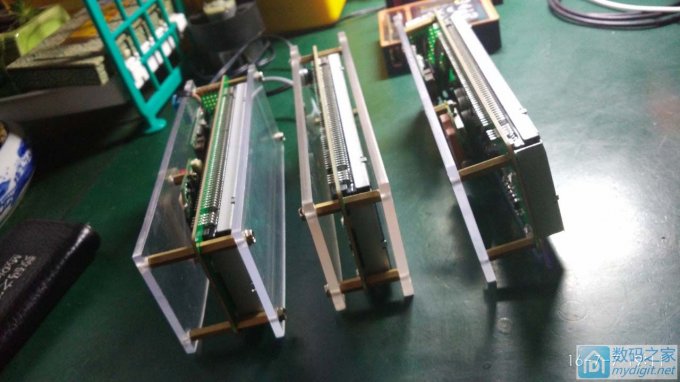

上午发了两篇帖子 一个折腾蓝牙 一个折腾VFD蓝牙 在第二篇的末尾说了今天还会写一个总装贴，那就是这篇啦 一切的起因要从朋友计划做一个实木外壳说起，许久以来做外壳都是DIYer玩家心中的一个痛处，DIYer做出了很精致，功能很霸气的DIY作品，但是无法做出一件精美的外衣，而这次朋友将弥补这个遗憾给这个VFD时钟做一件精美的外衣 这是开始做之前，进行测绘尺寸，大家一起想方案 自己之前做的亚克力“夹心面包”外壳

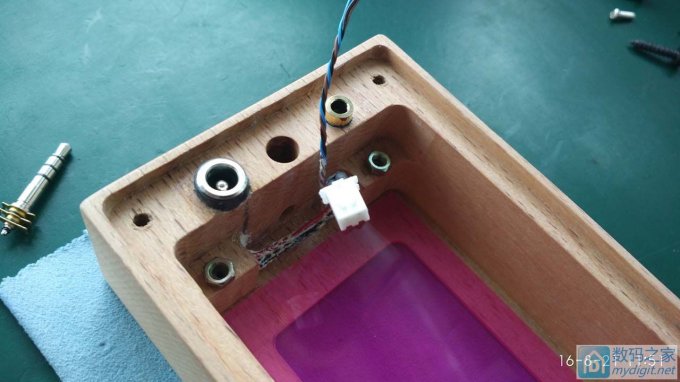

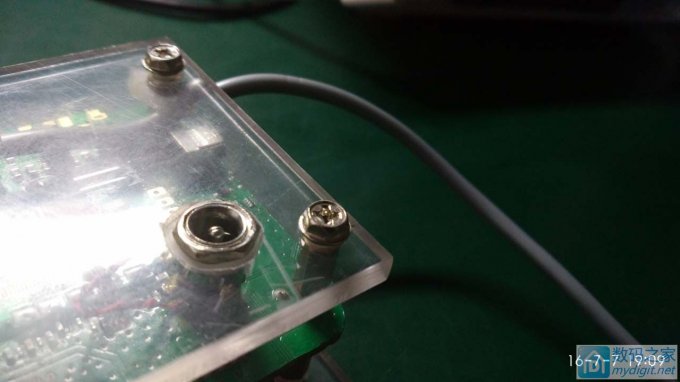

其中一个版本的电源输入口

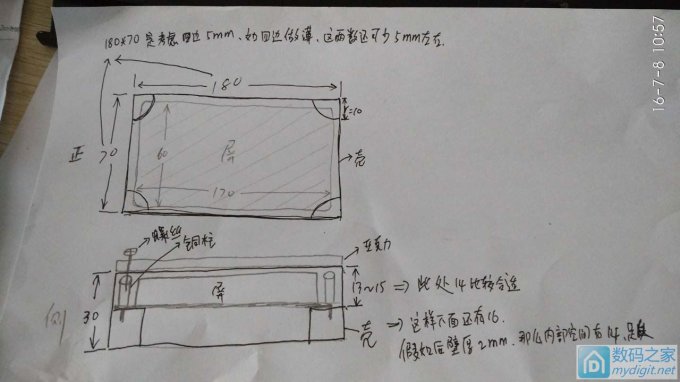

测绘尺寸，考虑方案
然后就是等待中。。。 朋友也是个急性子，没有让我等太久 收到朋友发来的外壳

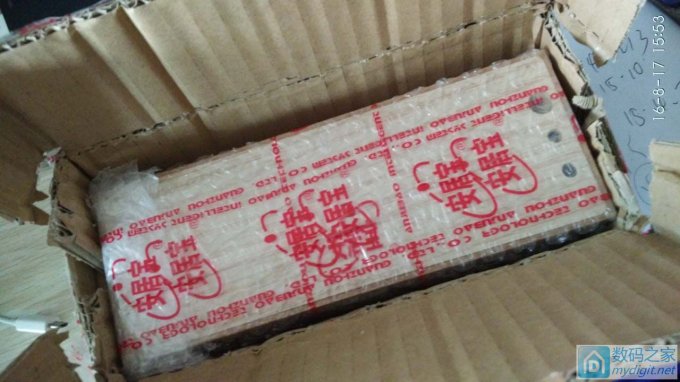

开箱

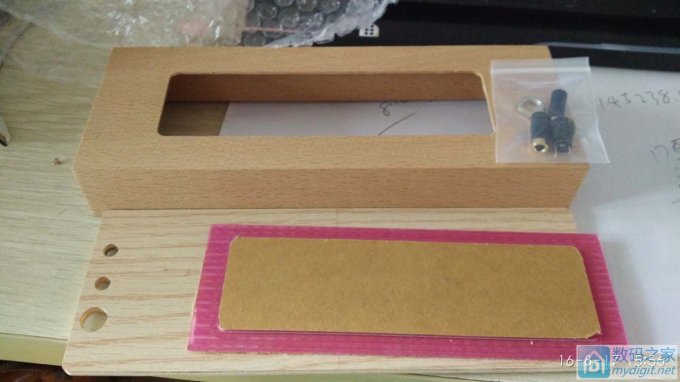

小配件都配上了，真细心，赞一个

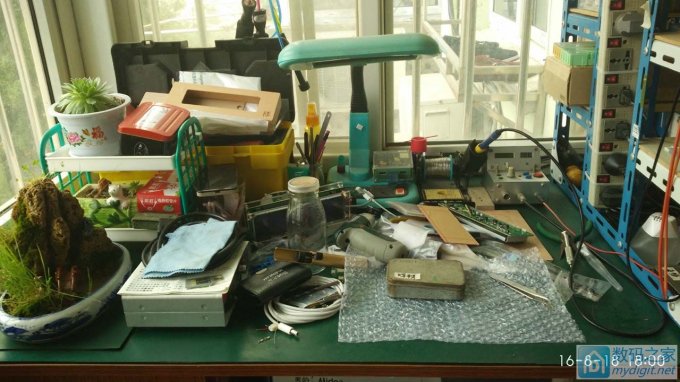

好吧，我的工作台又有好久没有收拾了

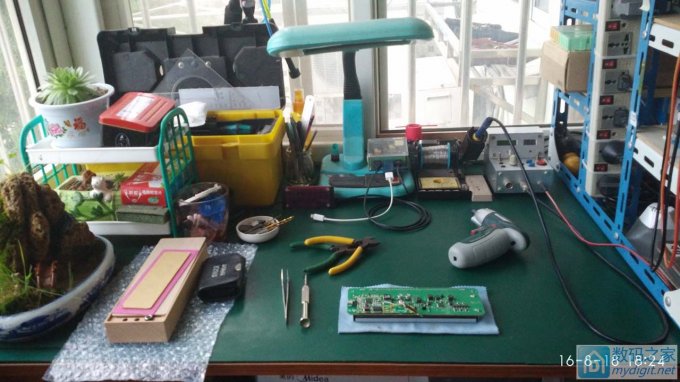

大概收拾一下

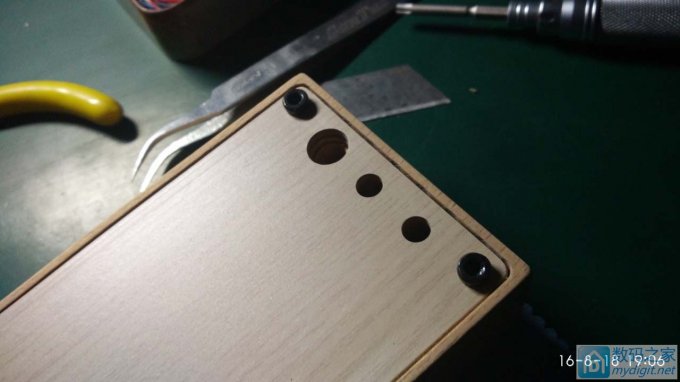

雕刻机加工的外壳，先打磨试组一下，哎呦，不错哦

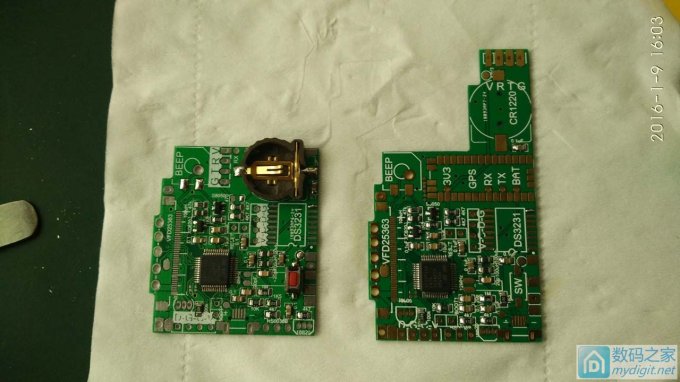

大家在之前那篇VFD折腾测试篇最后应该看到了，当初考虑的加蓝牙模块的方案最终尴尬的蛋疼了，这次总装就改下方案呗 手头还剩的两片驱动板，一个普通版，一个高级版，更多详情可以搜索我之前发过的帖子

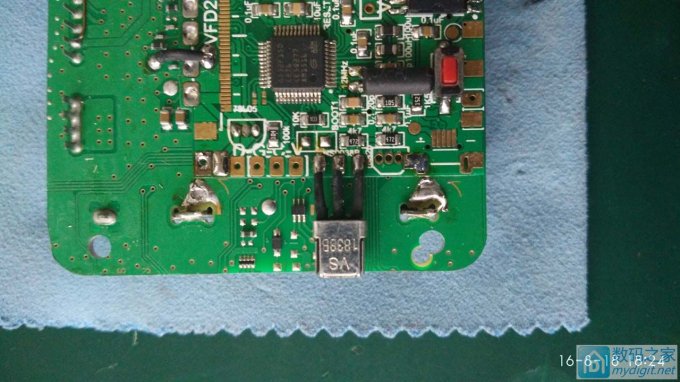

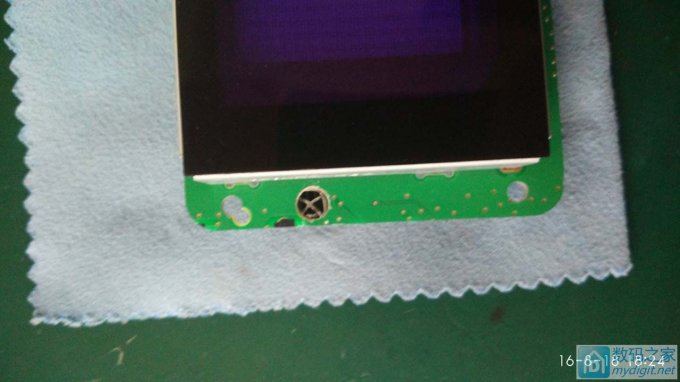

这次改用高级版改造 这是将驱动板与屏合体后，拍的红外接收管的细节，拍给朋友参考的
好，这儿又要提到那篇蓝牙折腾贴里提到的以前拆好的两片单独的蓝牙模块了，一片被我做成蓝牙串口了，另外一篇说了另有他用，就是这儿了 临时连接测试

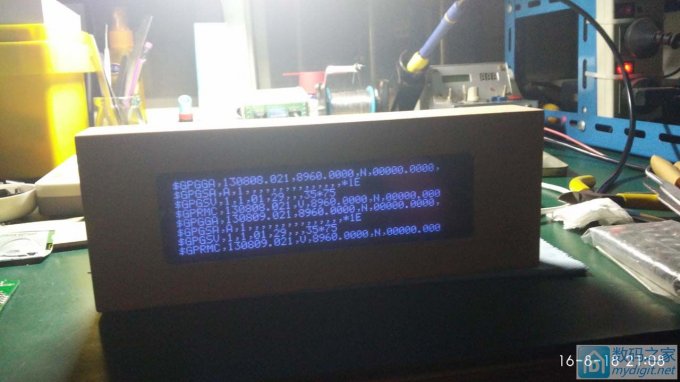

已经能读到蓝牙GPS数据了，但是GPS还没定位，所以还没时间信息

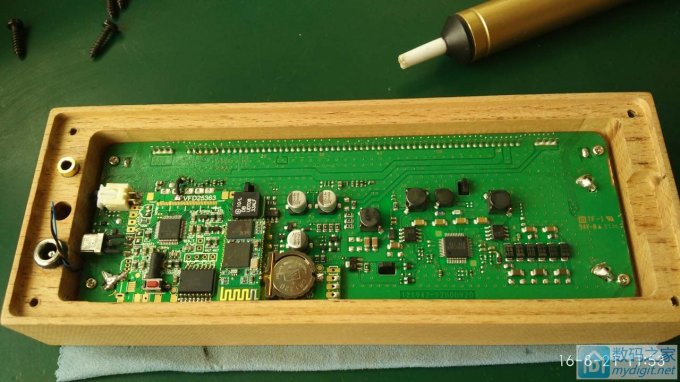

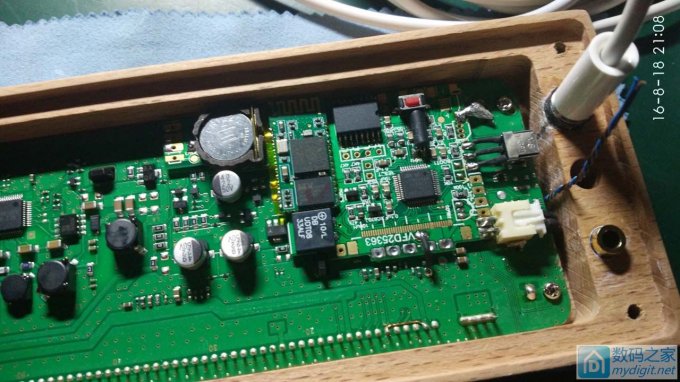

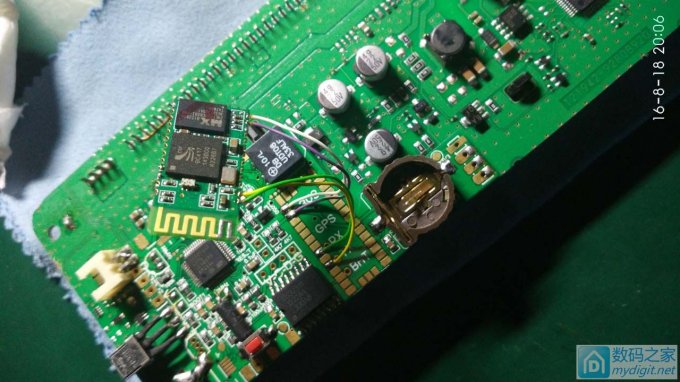

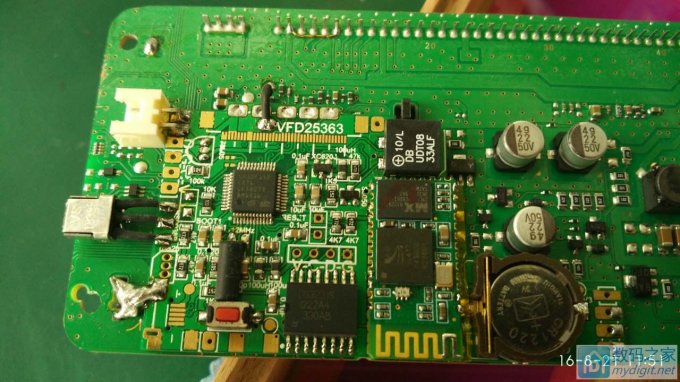

测得差不多了，作为强迫症患者肯定得将蓝牙模块跟驱动板完美合体啦

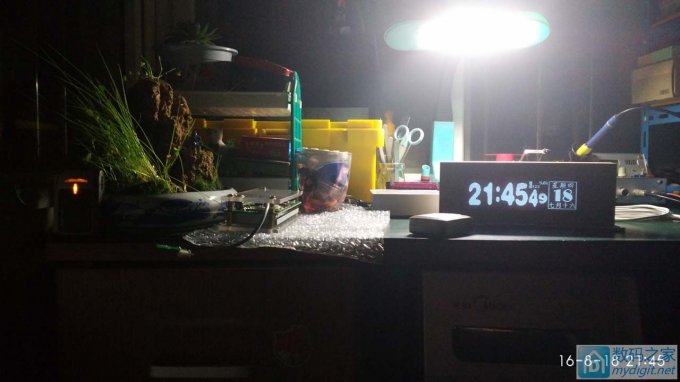

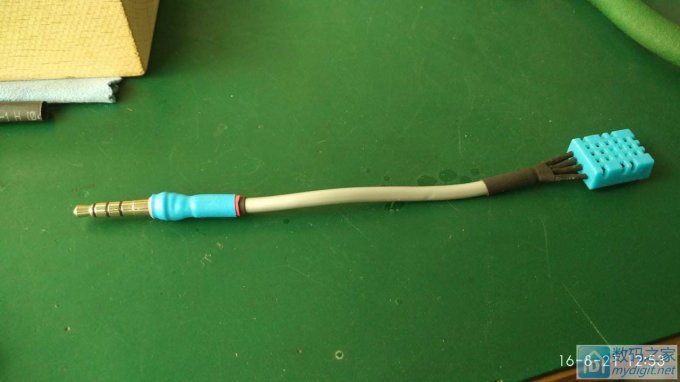

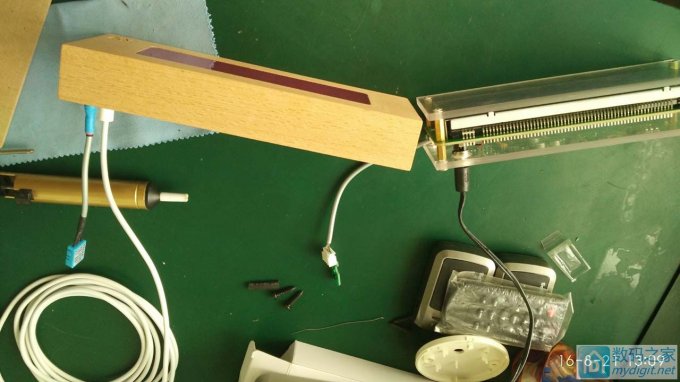

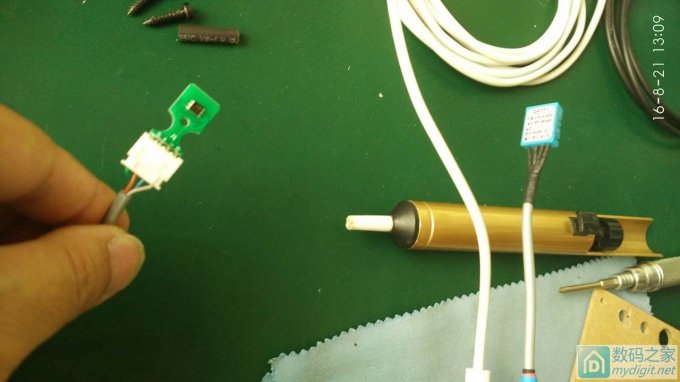

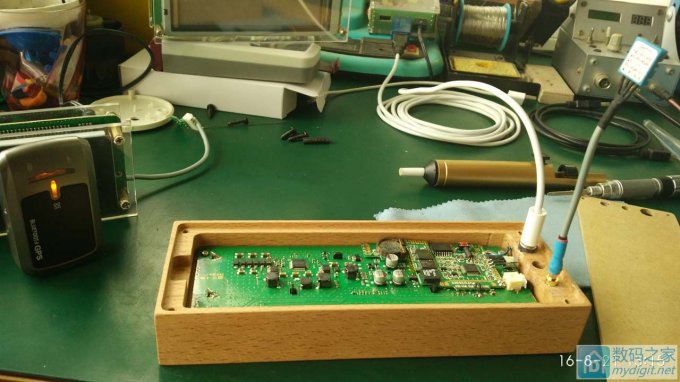

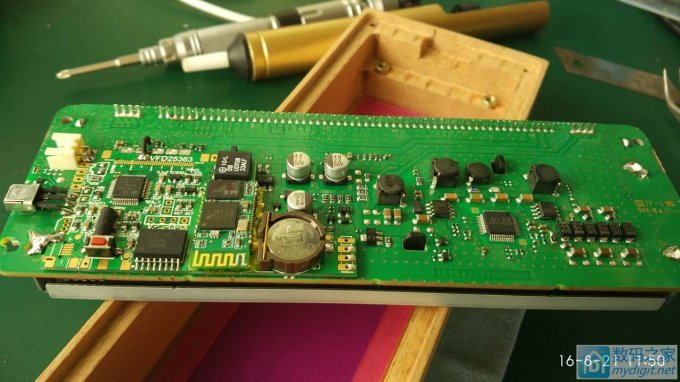

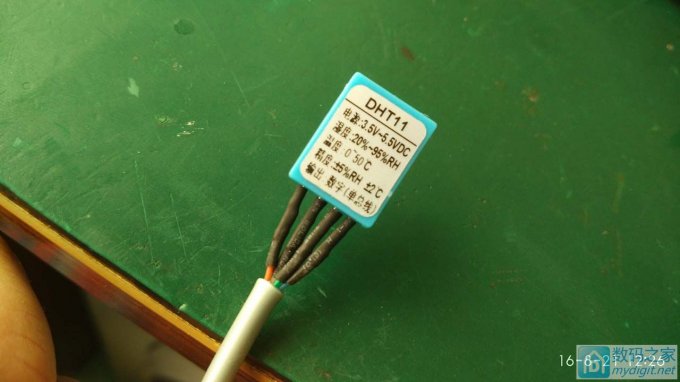

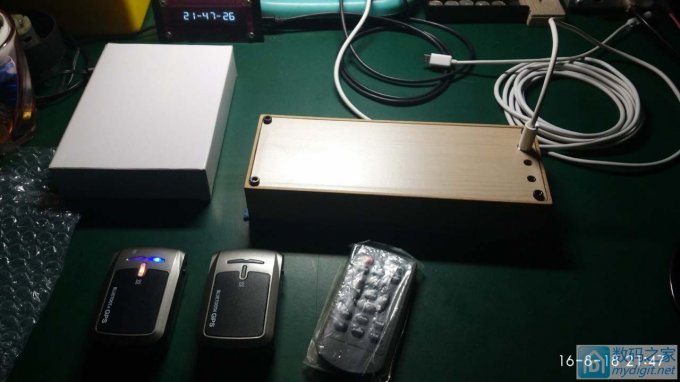

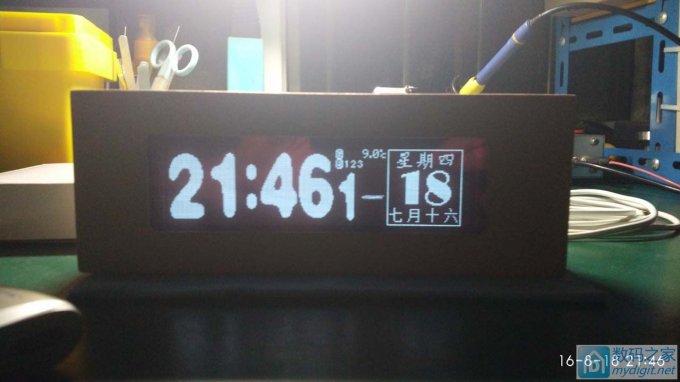

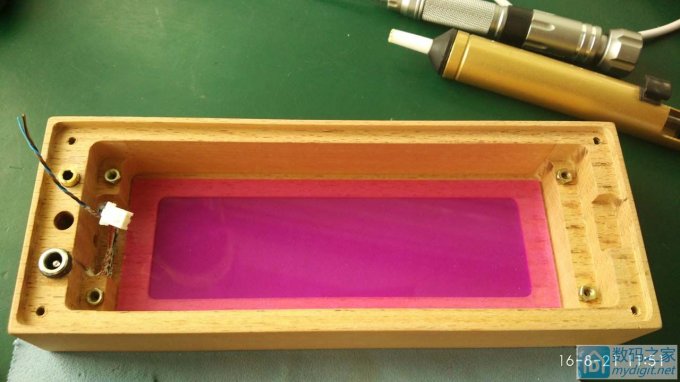

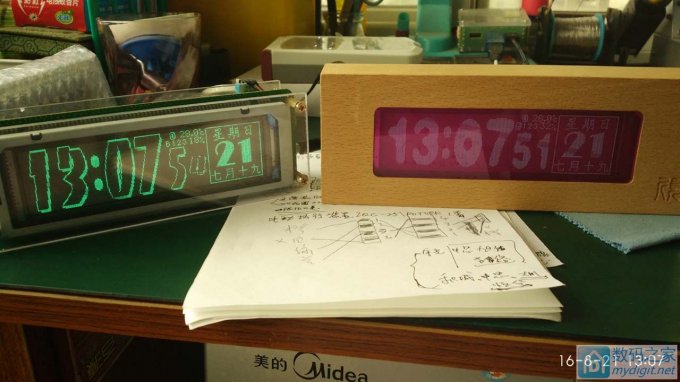

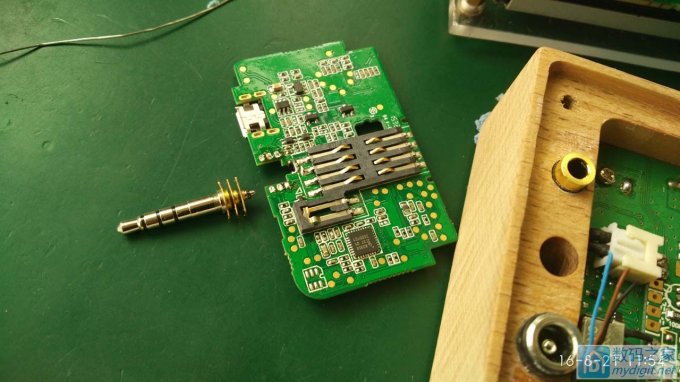

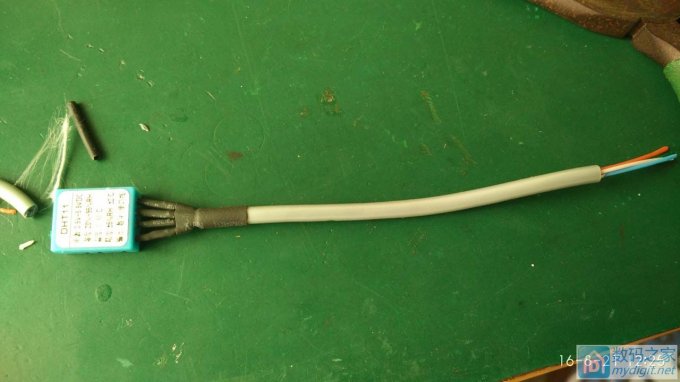

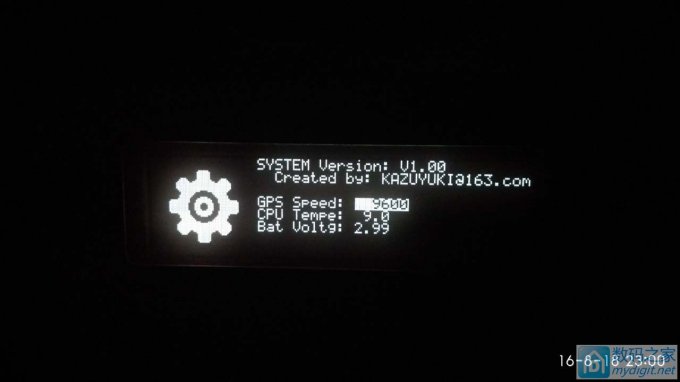

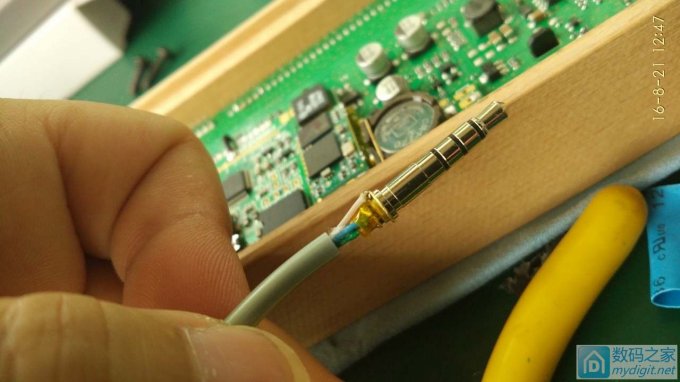

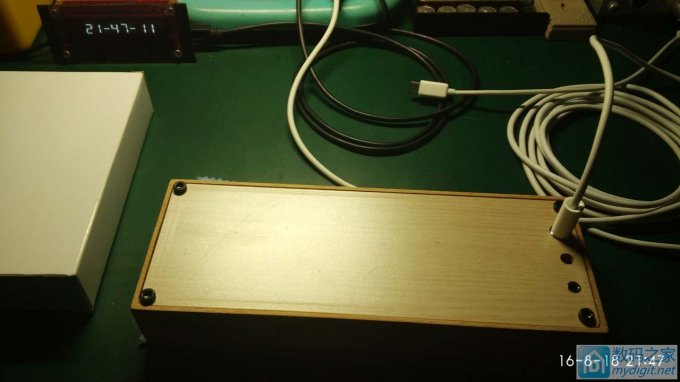

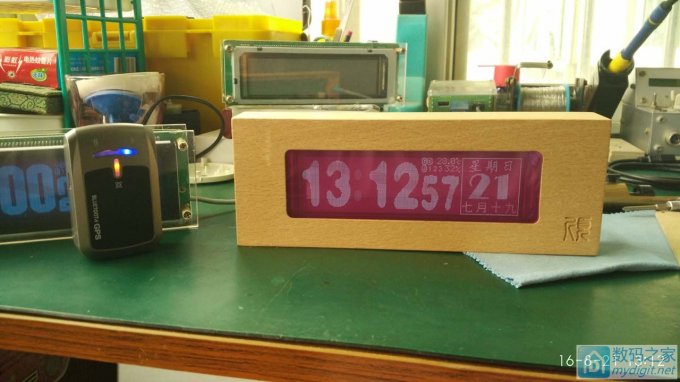

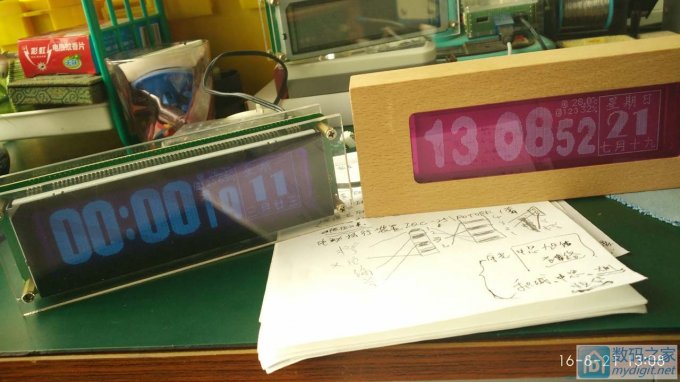

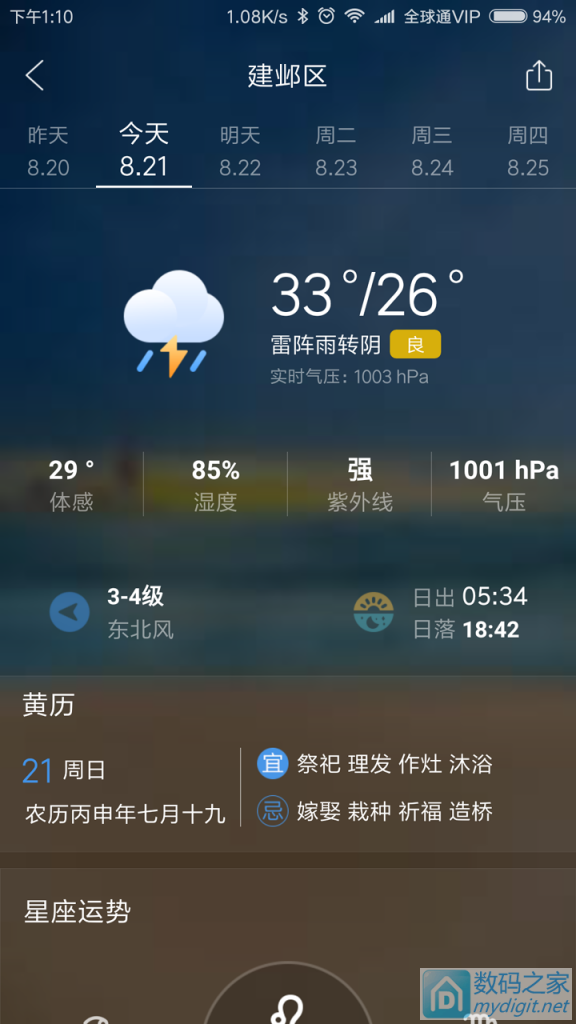

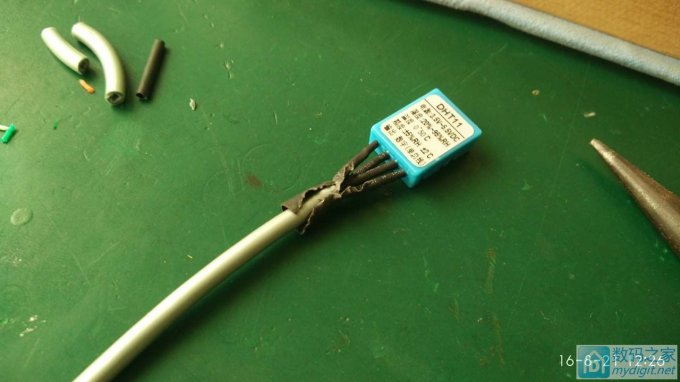

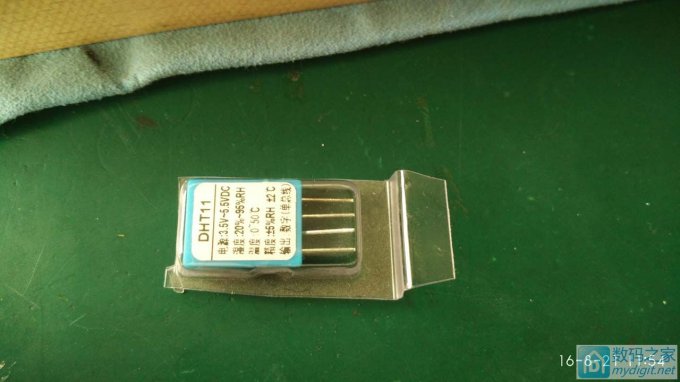

未完待续，楼下更新 还没组装温湿度传感器部分，先装起来发群里骚包一下 连接蓝牙GPS且校时成功   特写一下，那个温度是CPU温度，不是外接温湿度的数据，此时外置传感器还没装  看看后部接口，漂亮，配合高逼格水果线  团购的蓝牙GPS一块来合个影  版本信息，感谢辛苦开发驱动的@kazuyuki  好了，又抽一个空闲时间，拆了准备完善传感器部分 拆下来的屏及驱动板  驱动部分特写  精美的外衣，感谢@ttyxli   准备接传感器线，没有找到合适的接插件，只能直接焊接了  温湿度传感器接口用的四节耳机接口，手头没有，没事哥有神器，拆呗  上次去电子市场顺路捎带的DHT11  为避免VFD屏发热影响测量精度，传感器用线延长  包完才发现忘记记录线序了，晕 扒开拍一张，记录线序  特写线序  好，做接头部分  热缩管一套，完工  跟之前做的一台，做个对比，都是用的DHT11貌似湿度数据不一样啊  跟另外一套用SHT20的作对比 温度小差，湿度差别很大啊，我该信谁  俯视一下  SHT20  再跟墨迹天气的数据比较一下  好吧，不管了，先这样装起来  跟蓝牙合影，从此不受位置限制，爽
