自制的一个30W左右的隔离变压器

时间:2017-07-25 21:56来源:数码之家 作者:衡水家维 点击:
在灯具厂上班时,每个工人测试灯具就是一个空开,开了关,关了开,稍微不注意,就挨电,曾经有3个工友,因为挨电,电跑了,辞职了,因为每次被电到,都会发出蛐蛐叫声,直到半分钟一分钟的,相关人员反应过来,拉闸断电,才甩脱,这不论精神还是肉体的摧残都
     在灯具厂上班时,每个工人测试灯具就是一个空开,开了关,关了开,稍微不注意,就挨电,曾经有3个工友,因为挨电,电跑了,辞职了,因为每次被电到,都会发出蛐蛐叫声,直到半分钟一分钟的,相关人员反应过来,拉闸断电,才甩脱,这不论精神还是肉体的摧残都是很严重的,阴影都不能描述其后期副作用,从老厂,我就提出,给我们研发部和车间各买一个隔离变压器,花不了多少钱,人命大于天啊,别指望所谓空开漏开,因为那玩意,你也是买最便宜的,真正电到后,我就没见过漏电开关跳过,无奈,每次打报告,都是被驳回,或者敷衍,什么到了新厂,都有了,结果,到了新厂,干了一年,也没见到个变压器,挨电的还是在挨电,本人算是比较小心的了,为了测灯条,修灯板,修大量不合格电源,隔三差五挨电,厂子里,百十来块一个的变压器舍不得买,车间,院子里,蜂窝大小的高速球倒是按了不少,光那些电缆,哪根也不比变压器省钱,先后换了好几个采购,最终,到我辞职离开,也没有买过隔离变压器。
    可是,工作还是要做的,上班之初,我自备了白菜白光,和一个1.2-20V左右的317电源,带到单位,自用,结果大家都看着好用,测灯珠就借电源,焊接不好干的活就借烙铁,头转厂之前,我撤回了自己的设备,省的时间长了,说不清了,好像我拿公家东西似地。
    对于没有隔离变压器,我只能独善其身,大家在流水线上,还得戴上手 铐 子,ND,他买的最便宜的劣质灯珠倒挺照顾,怕静电给电了,人天天挨电,没人疼,听说消防检查,赶紧的又扫地,又除草,停工半日清理卫生,买了十几个红色喷子(灭火器),到处摆,安全第一,之类的标语到处贴,这舍得,就是保命的东西不舍得置备。

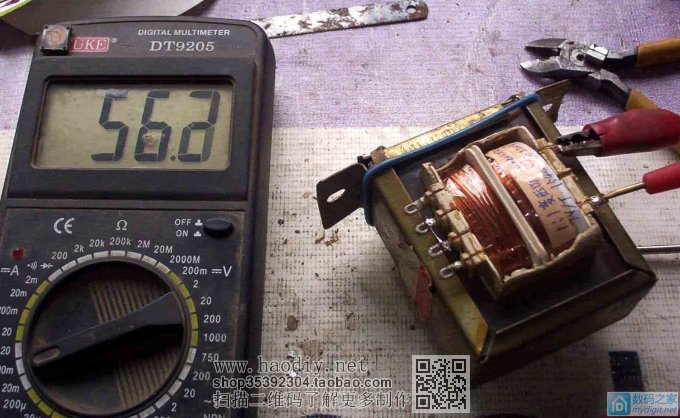

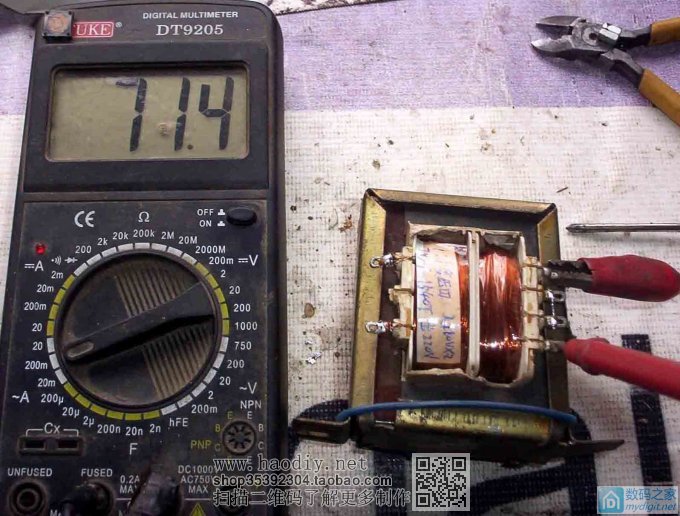

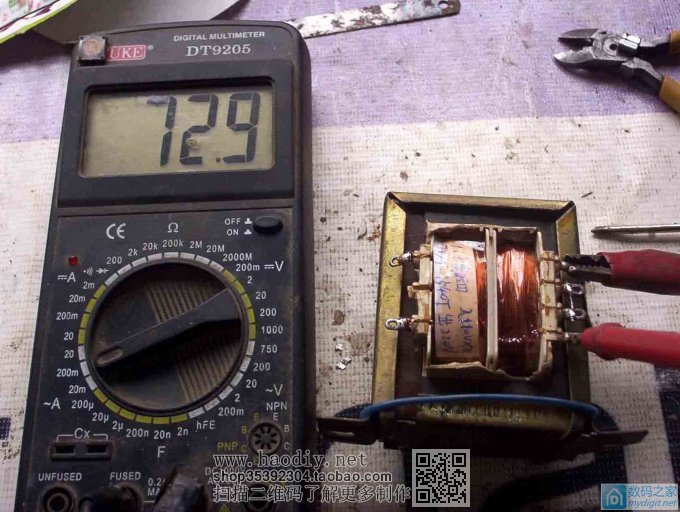

    无奈之下,只好自己想办法,下班回门市,利用周六业余时间,拆了个黑白变压器,将次级拆除,使用大概类似初级的线径,根据截面积计算了VT数,绕上了线,1540圈,然后,测试一下,倒是不发热,算成功了两边的直流电阻也差不多,一边是56.2一边是72.9(是不是差不多,哈哈),我打算,拿我绕的线圈接220V,原来的线圈当次级,这样,可以选择110、220,有两种输出,

自制的一个30W左右的隔离变压器 自制的一个30W左右的隔离变压器 自制的一个30W左右的隔离变压器

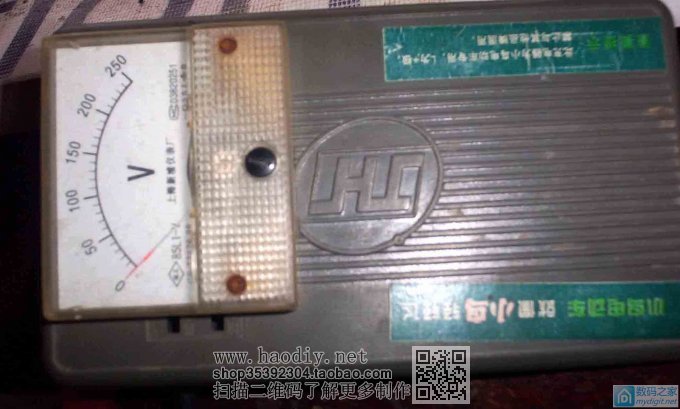

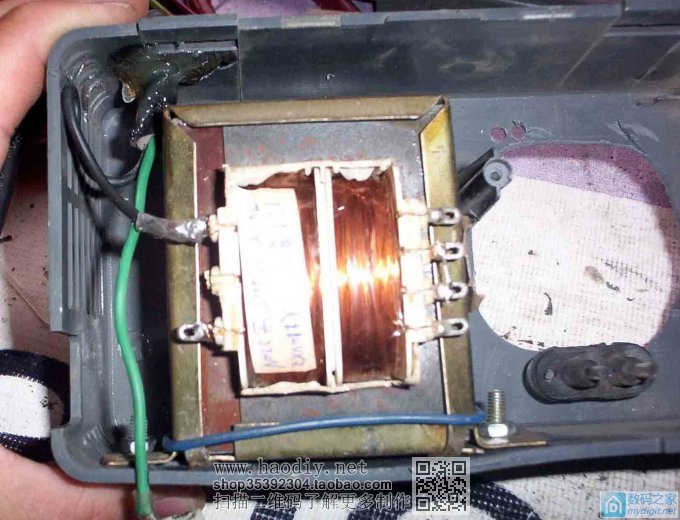

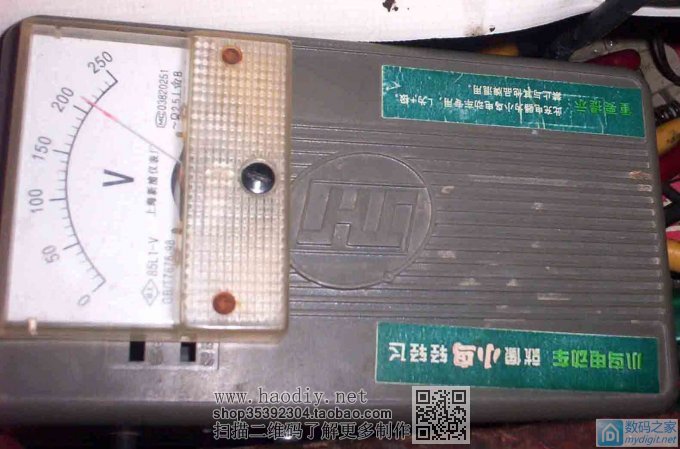

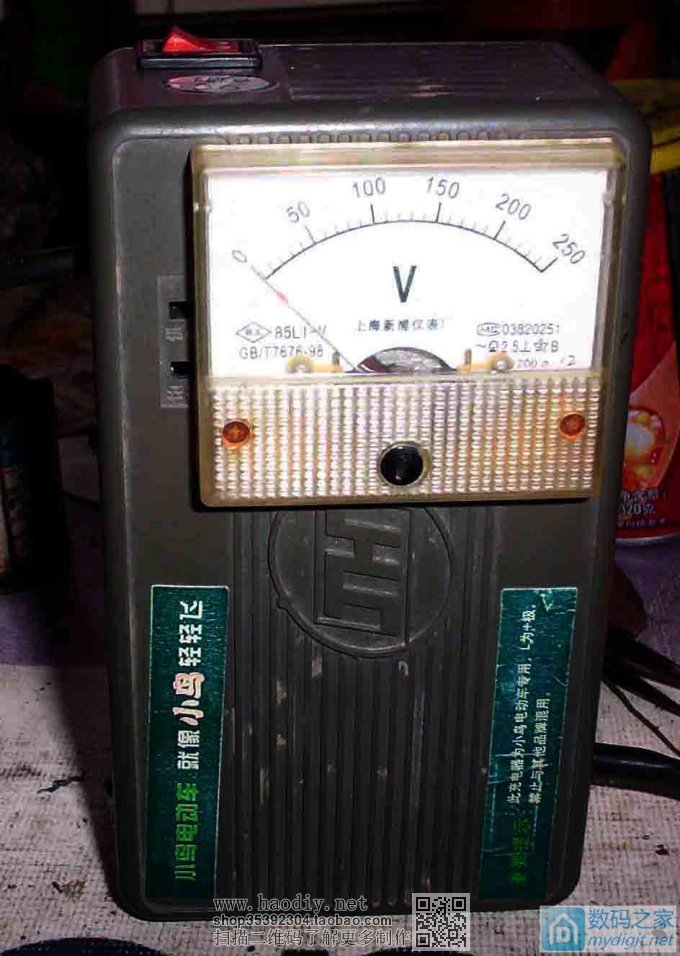

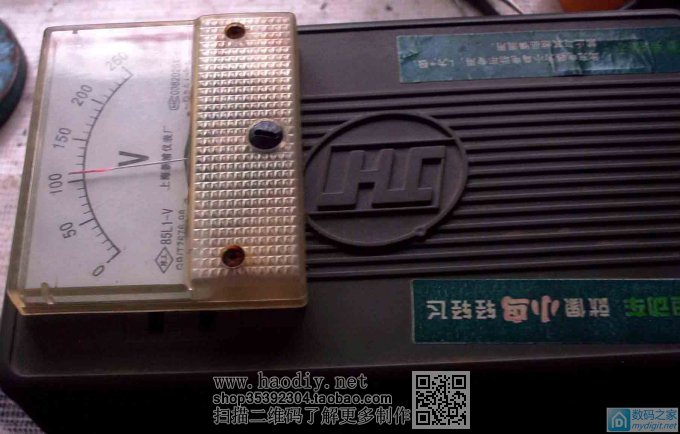

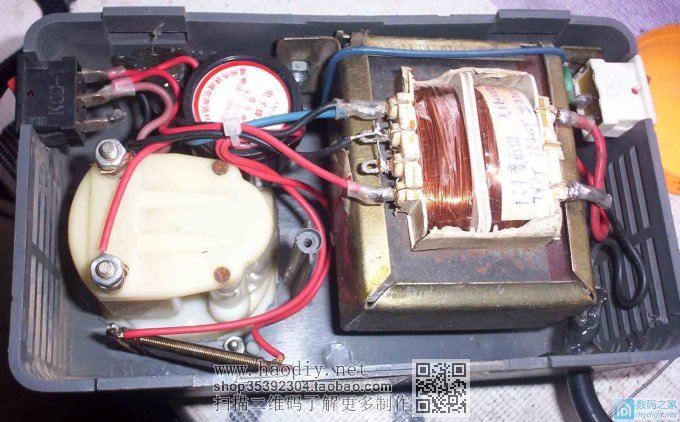

接下来,就是准备外壳和如何包装了,找了个品牌电动车充电器的壳子,主要是图它配合严密,不用螺丝也没事,卡扣完整,变压器塞进去合适,占半壁江山,另一边,是个250V的AC表头,作为电压显示,避免“瞎用”,也显得高大上。原本两个出线口,现在挪作开关位置,正好,能按下小型船型开关,这俩,一个当电源开关,一个当输出电压选择开关,电源线和输出线只好从侧面出了,
考虑到这玩意一旦拿去,早晚会成为准公用的东西,(后来,果然,怕死的不少,这个不借那个来借,有时候甚至反客为主,我自己倒没法用了,他们乐得有护身符在手,测试,维修都不怕了。所以,考虑到这些,必须设置一个短路,过载的警报系统,提示注意,不然,短路到烧,也没人在意,坏了就是坏了,你还能让谁赔吗?谁让你拿来了?就你能,就你显摆?

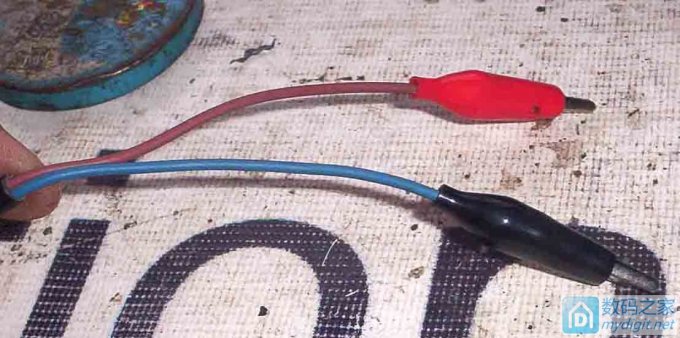

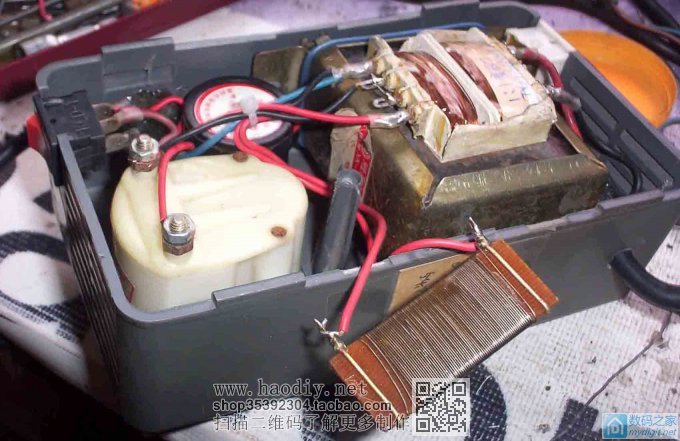

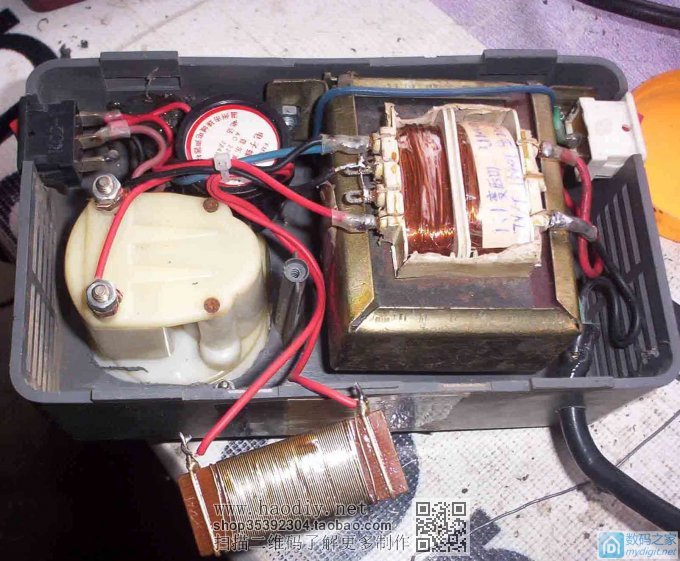

那限流保护提示机构其实很简单,我筛选了手里的线绕电阻,其中有一个合适,这是拆自电子管的晶体管图示仪的一个测量档位上的电阻,串入它,短路片刻发热很小,而且,短路在其上产生的压降,足以让并联在电阻上的交流蜂鸣器工作,而接一两件灯具还不足以使蜂鸣器发声,只有负载超过30W后,蜂鸣器才视情节发声,声音越响亮,说明越接近短路,在后来的测试中发现,如果同时接入6个5-7W的声光控或者常亮的灯具同时工作,蜂鸣器开始有轻微响声,再增加一个,声音提高一点,说明还是能很好的完成任务的。输出线,焊上俩夹子,扣盖,这个隔离变压器就算完成了,这个变压器在后来的几个月里(这个变压器制作时间在2014年10月份前后,我辞职是2015年妇女节,)在这几个月内,变压器确实承担了大量复杂的任务,而且,即便是我请假的个别日子(如加班时间累积替换出来的一天,或者亲友出殡请假)也没闲着的时候,谁都能开我的铁柜,取出来用,后来我也索性不往回放了,随便用,最终,还是完好的保存下来,现在,在家里车库留着处决落网的小耗子们
自制的一个30W左右的隔离变压器自制的一个30W左右的隔离变压器自制的一个30W左右的隔离变压器自制的一个30W左右的隔离变压器自制的一个30W左右的隔离变压器自制的一个30W左右的隔离变压器自制的一个30W左右的隔离变压器自制的一个30W左右的隔离变压器自制的一个30W左右的隔离变压器

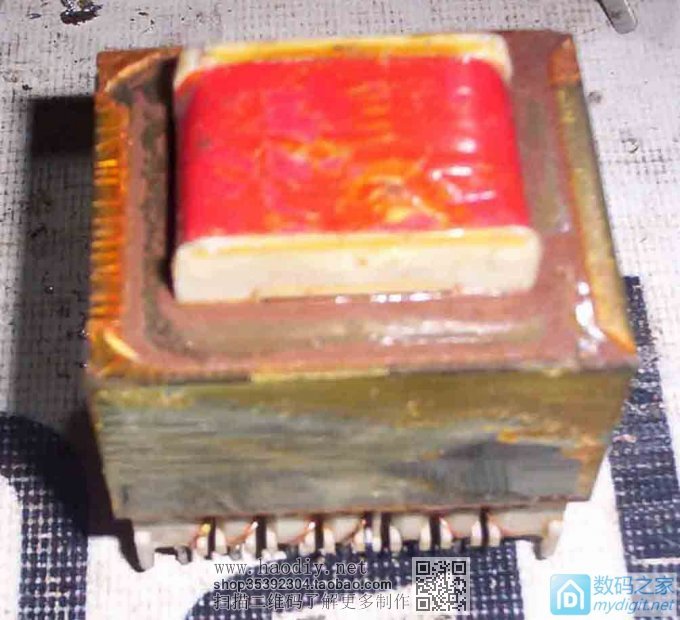

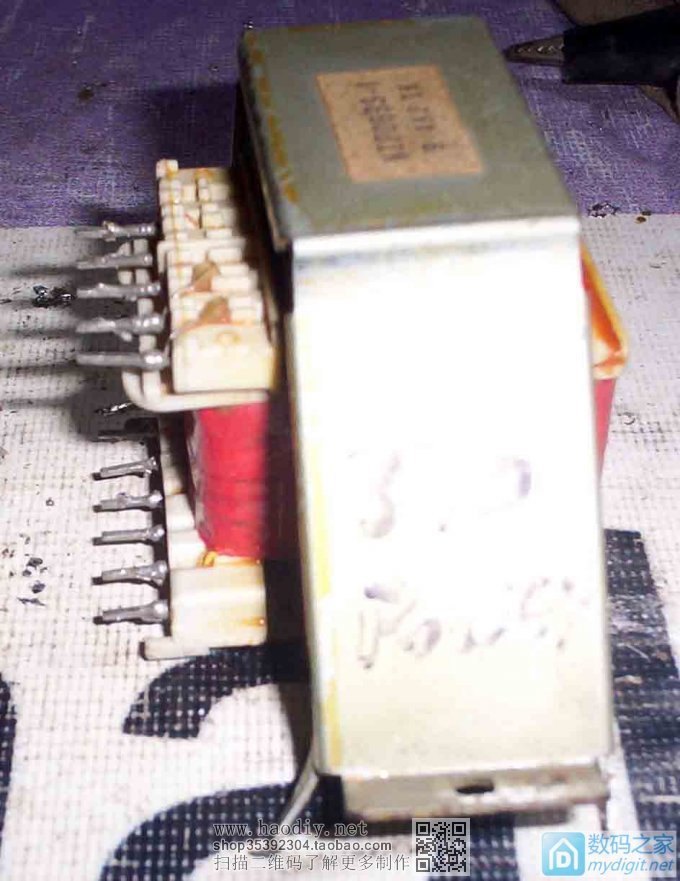

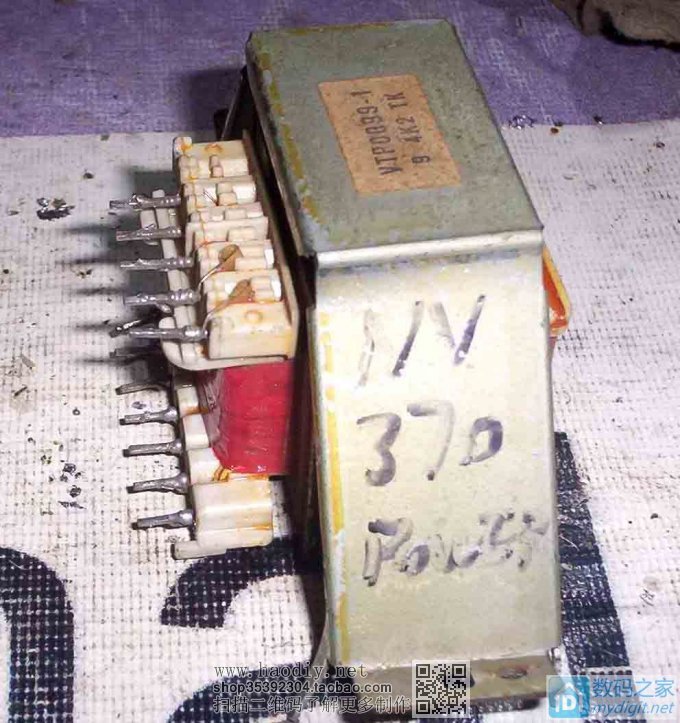

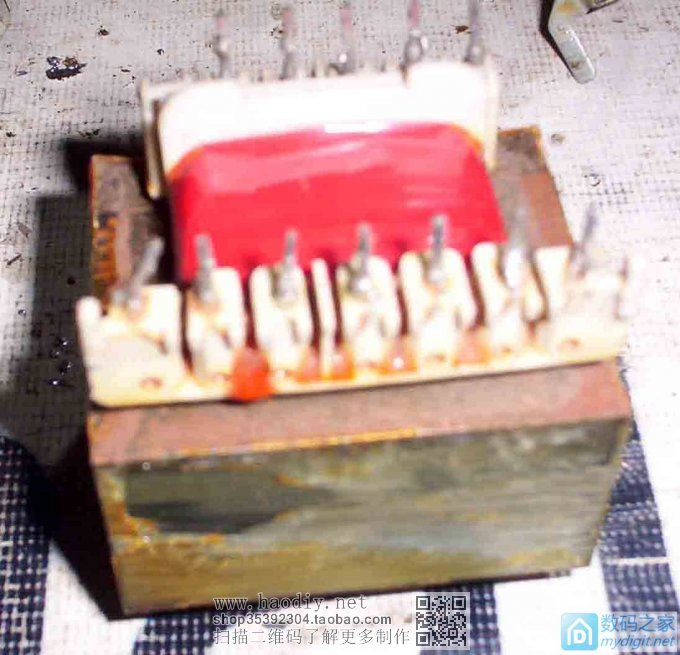

自制的一个30W左右的隔离变压器也不起新帖子了,这是另一个自制的隔离变压器,是应单位一同事要求做的,这哥们也是怕死之徒,而且,在单位,有没有能耐甭说,是处处跟我争利,刚出来的大学生,一点也不含蓄,个性张扬,人又抠门,从第一次到我店里,看见我桌上自制的120W的隔离变压器的好处,就眼馋不已,我拿去单位的那个30W的,除了我,就是他有事没事的霸着,后来,有天跟我说,让我给他做一个,该多少钱给多少钱,我也拿着个NV-370录像机的变压器让他看过了,跟他说,现在这年头,变压器基本上100W之内,1W1¥,这款看中了,行不,行就给你用这个改,这是40W的进口的录像机拆的,他点头认可了,结果,我利用个周六下班后回门时间,在门市忙活拆,这种变压器硅钢片是金沙片,薄且脆,不好拆,周六只拆开了铁芯,周日开始忙着拆线绕线,
自制的一个30W左右的隔离变压器自制的一个30W左右的隔离变压器自制的一个30W左右的隔离变压器

自制的一个30W左右的隔离变压器自制的一个30W左右的隔离变压器自制的一个30W左右的隔离变压器自制的一个30W左右的隔离变压器自制的一个30W左右的隔离变压器

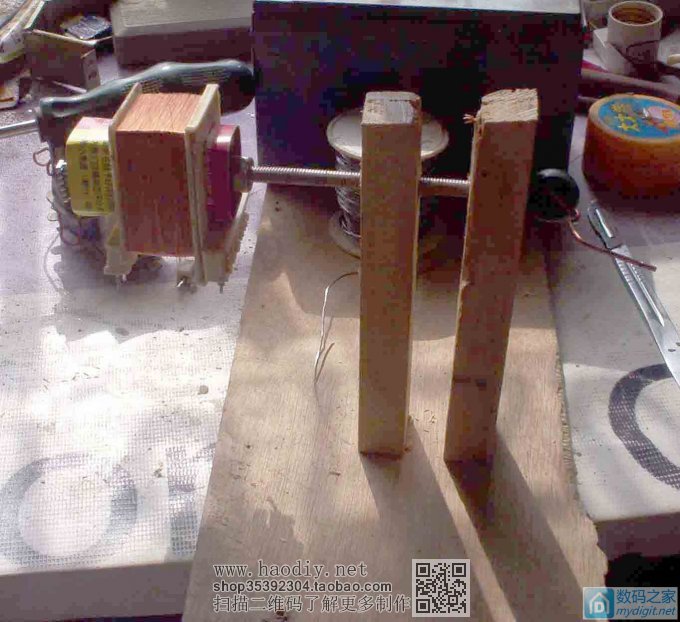

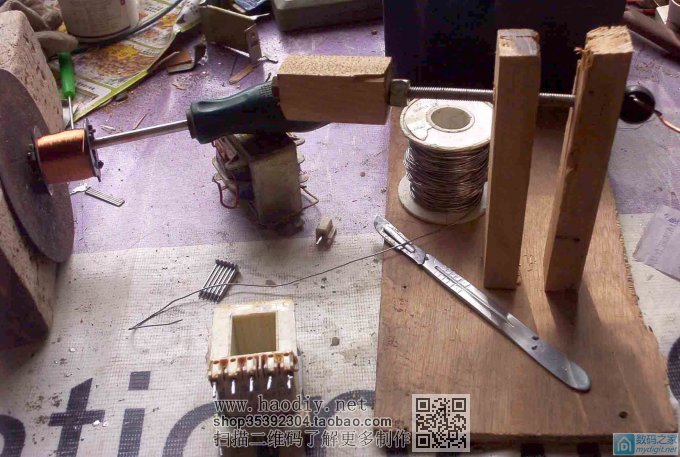

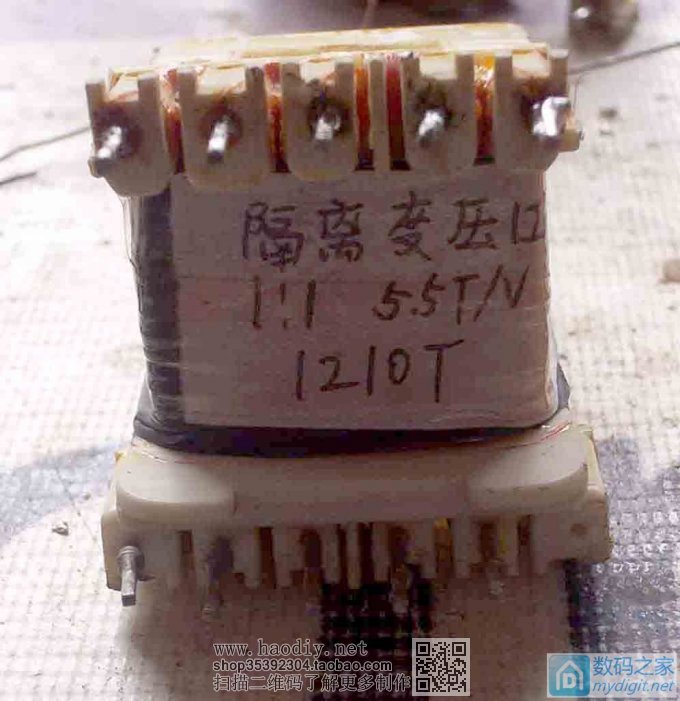

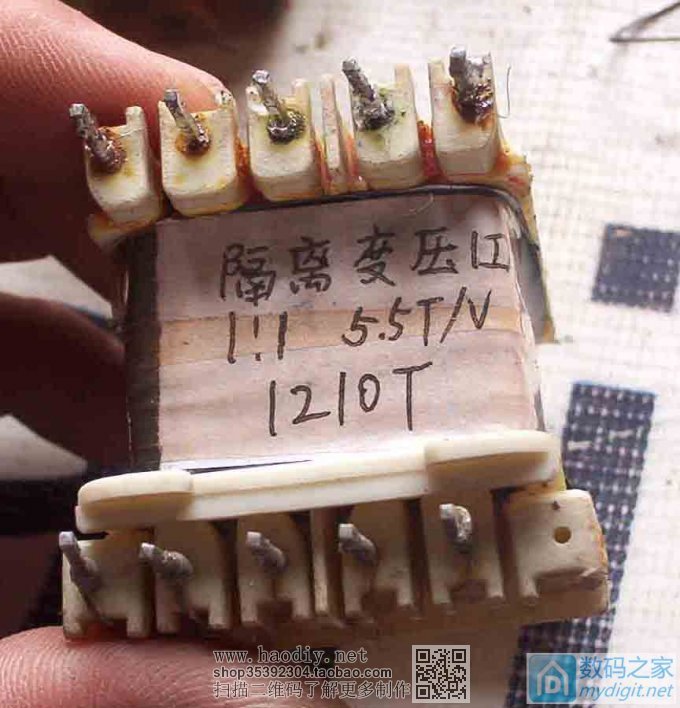

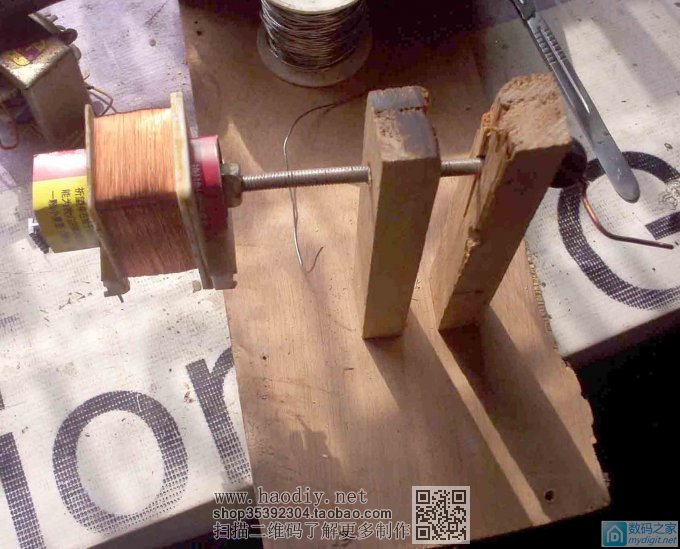

这个变压器不同于国产早期的一个骨架绕满为止,也不同于后期初级次级分别绕组合,它是嵌入式的,初级嵌入次级内部,是日系变压器的一种类型,06年给一个爱华组合音响绕了个变压器,那初级就是在次级骨架内部对插的,这款就是那种类型,初级倒是富余,可是,没想到次级这么不富裕,只有很薄的一个沟槽,也就2-3MM深,绕下220V,简直是高难度,后来,决定使用细线,反正修LED灯具,显不出来什么的,于是,使用了比较细的线,并且用木条反光镜的金属杆,在球部钻孔穿铁丝,做了个土造绕线机,绕制速度和质量明显上去了,很成功,最终,计算中的5.5VT,1210圈绕完,没有明显突出部分,成功装配好了,修一般的LED,几个并联也能对付,这就能糊弄一气了,(事实上,这是个悲剧,因为那厮根本就没打算给钱,想吃霸王餐,那次周日来店里,我就让他看成品,他又嫌没外壳没线,要推迟拿货,我当时房子快到期了,房东不让住了,很着急,所以,我现拆了个充电器,配个小表头,开关,进出线都弄好,给他,他只顾在我电脑上看那些年轻人都喜闻乐见的以男女为基本单位的日本教育片,就是不搭理我这茬,给他看看就直接丢他车筐子里了,到中午临走,说了句张哥,三块肉(桑口)就扬长而去了,腻歪的我一天都不舒服,这边房东逼着搬门市,这边同事又想白要东西,你工钱不给,给还个本钱也好啊,当初你要不说想要,给钱,我能给你做吗?所以当晚睡不着,11点半打电话给他,说回头把那玩意拿回来,还有需要修改的地方,别贸然使用,怕不安全,结果,次日上班连续5天没见到他,周五下午,他才回来,是去抢修一批坏灯,拆换下来,干了5天,)我让他回头赶紧拿来,拿来之后,我就拿走了,这回,该你着急了,这厮,隔三差五的就问我“我那变压器修好没?”你什么时候把我变压器改好?“直到正月初十他和另外3个辞职,都没给他,没想到,阴魂不散,辞职后不久,又去我店里游说我,跟他去他新去的一个单位,都是高科技的活,他玩不转,于是,我跟着去了一趟,感觉合适我,正好,灯具厂二把手大会上大放厥词,说大家能找新工作,他一个不留,反正厂子灯具也卖不出去,如果继续干,工资就没法保证了,所以,我一赌气,辞职,跟那厮进了一家私企,(说是5-6个人的作坊也行)他还断续问这变压器的事,后来,我从小煤窑那边的沉静兄手里买了一个120面板的20W隔离变压器插座,可以出110和220,全新原包装,还有几个水表电表的锂电池以及50UA表头,发到单位去了,这位知道是隔离变压器,也不问价,就想要,直接拿到他桌上了,压在那,又不管了,又给我玩这个?我憋着气,到中午临走的时候,我故意当着他和老板以及那几个同事的面,直接拿走了,两千多年之后,我又唱了两出《完璧归赵》只要不当面交接,就是没有诚意,我不可能自己掏钱买的东西,白送你,都是挣工资的,我该不着哄你玩。对于不讲信义的,我也没必要给你留面子。这就是个中曲折的故事
自制的一个30W左右的隔离变压器自制的一个30W左右的隔离变压器
