『MM DIY』诺基亚AC-3C变形记

时间:2017-07-23 21:33来源:数码之家 作者:snowrose2000 点击:
一直想有个2A双USB口,又便携的充电器。去买新的吧,要么价格高,要么不靠谱。看着家里一堆各种各种的5V电源就想利用一下。自己做个5V2A 双USB口的充电器。这是在地摊1元买的小米2A的。拆解图在这:http://bbs.mydigit.cn/read.php?tid=1607568内部空间有限,
一直想有个2A双USB口,又便携的充电器。
去买新的吧,要么价格高,要么不靠谱。
看着家里一堆各种各种的5V电源就想利用一下。
自己做个5V2A 双USB口的充电器。

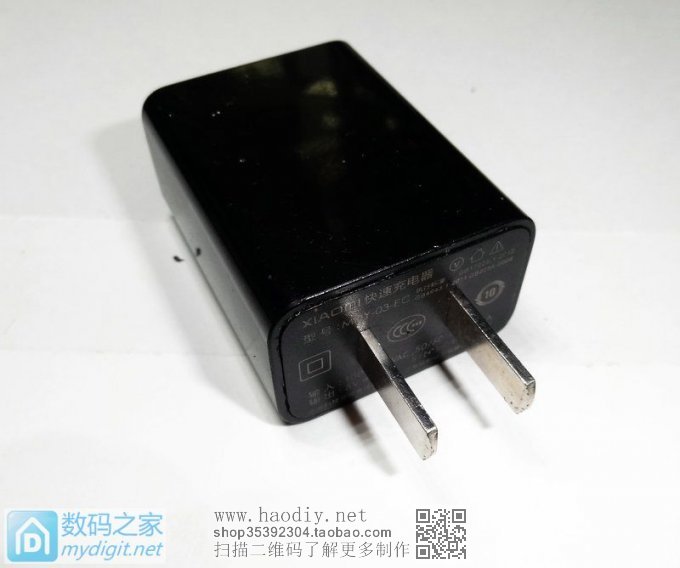

这是在地摊1元买的小米2A的。拆解图在这:http://bbs.mydigit.cn/read.php?tid=1607568
内部空间有限,想改成双U口基本没可能。
『MM DIY』诺基亚AC-3C变形记

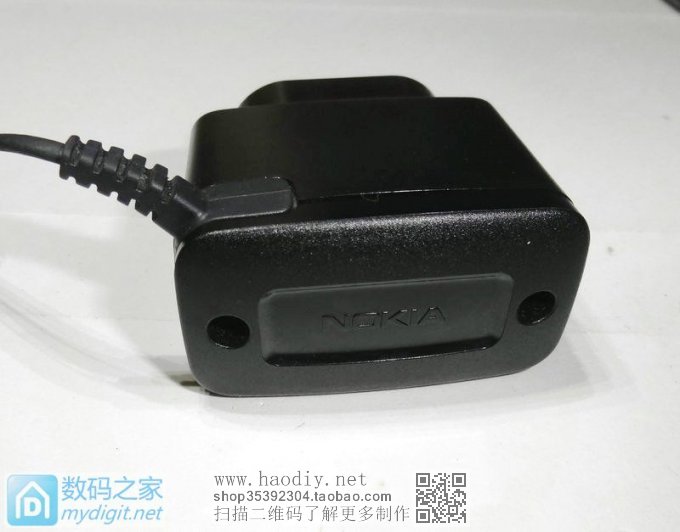

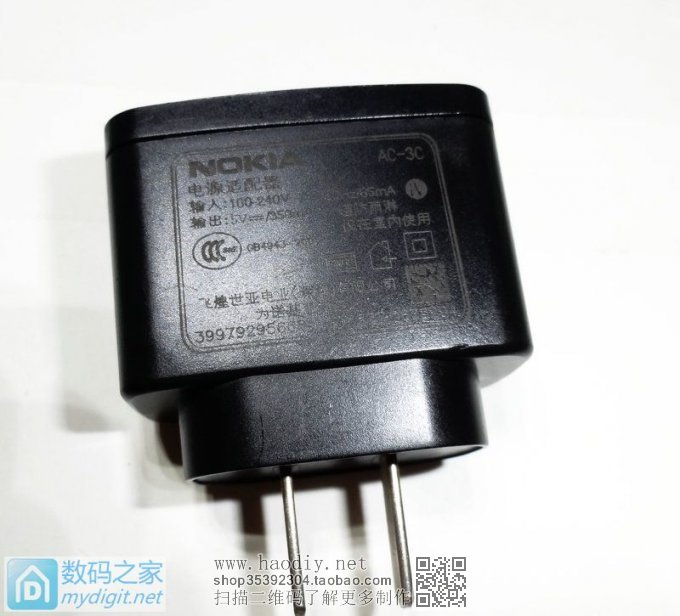

诺基亚的AC-3C 电流好小。。。
『MM DIY』诺基亚AC-3C变形记



350ma的电流基本没啥用了。把它拆了借个壳用吧。
『MM DIY』诺基亚AC-3C变形记

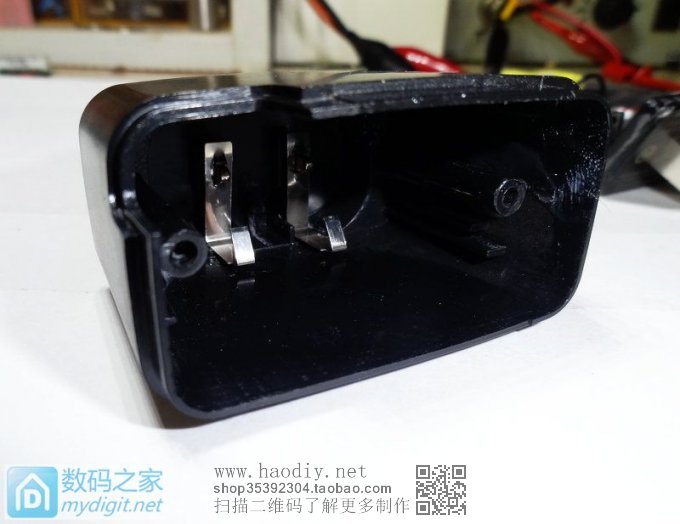

看看内部空间还可以。
交流插头上的两个弹片要拿掉。
『MM DIY』诺基亚AC-3C变形记

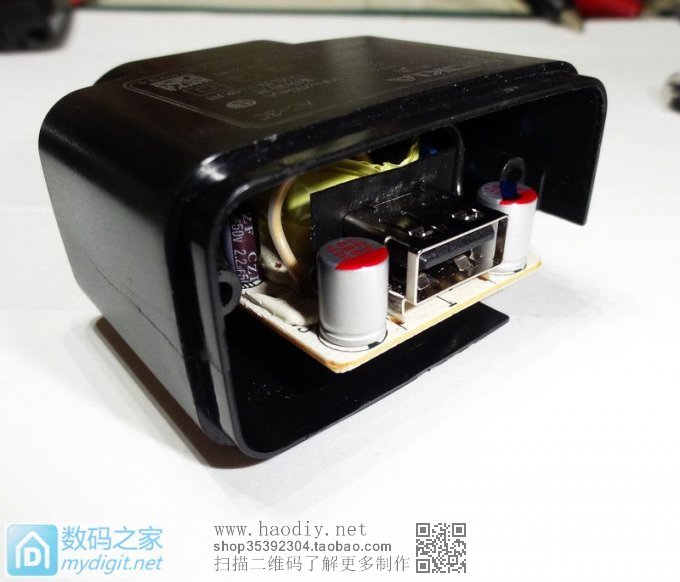

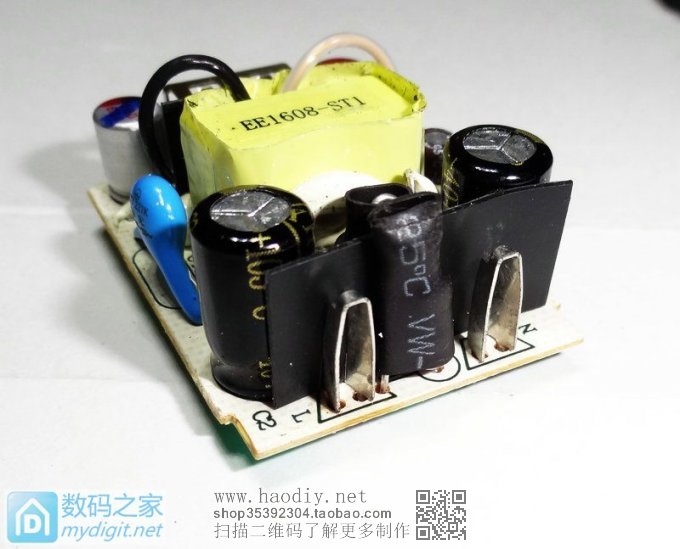

小米2A的板子塞进去,基本正好啊!
『MM DIY』诺基亚AC-3C变形记

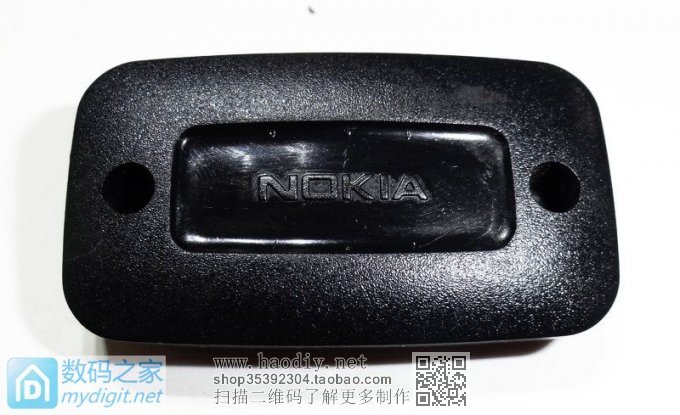

确定方案,开始下手。U口决定做在AC 3C的上盖上。
『MM DIY』诺基亚AC-3C变形记

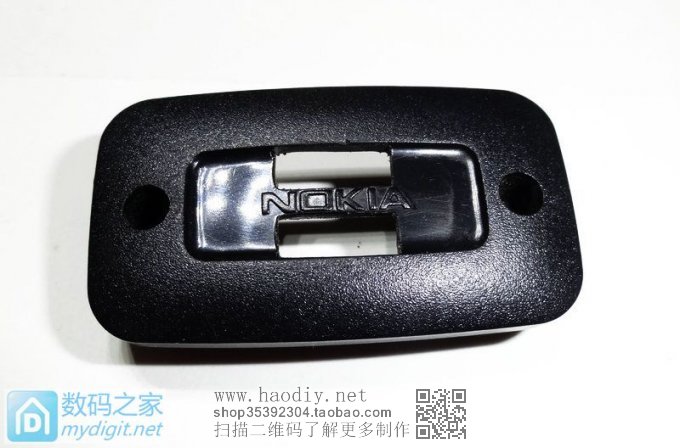

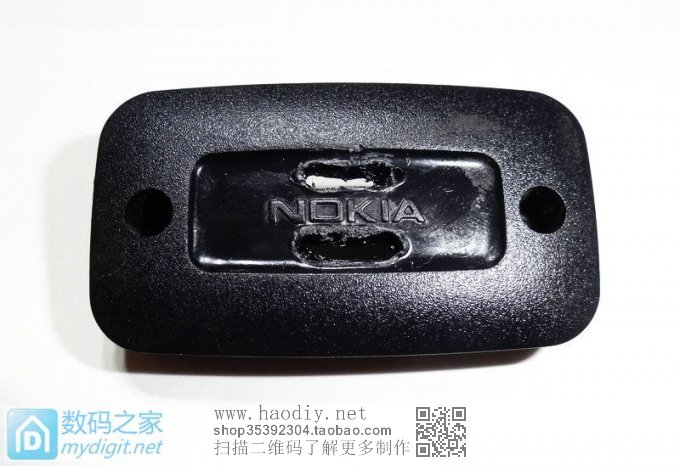

保留NOKIA标,上下各一个USB口。
『MM DIY』诺基亚AC-3C变形记

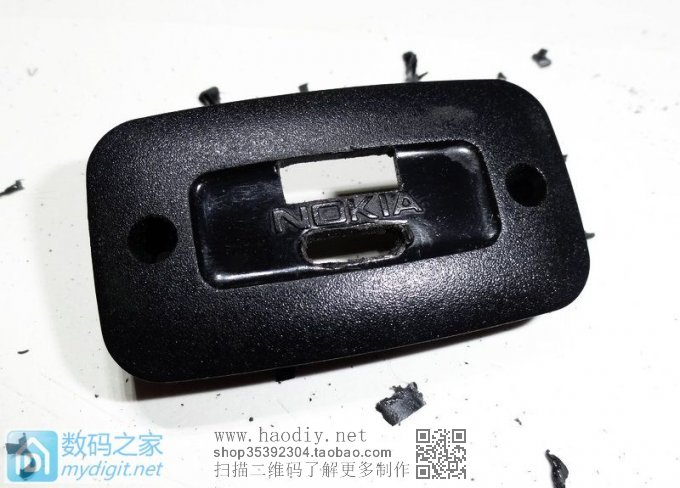

小刀一点一点抠出来的。。。
『MM DIY』诺基亚AC-3C变形记

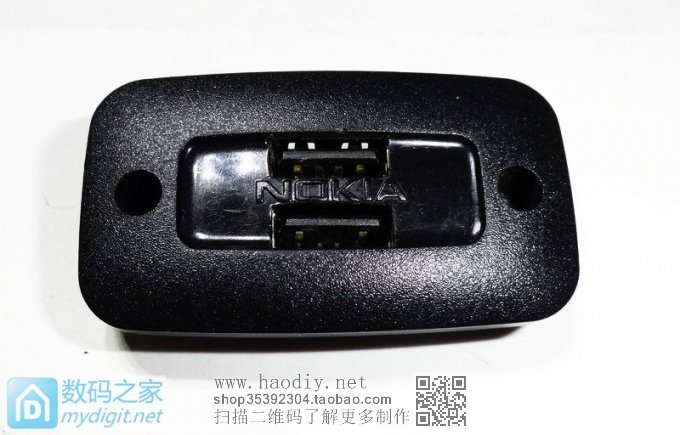

两个口的距离正好可以插进去两条线。
『MM DIY』诺基亚AC-3C变形记

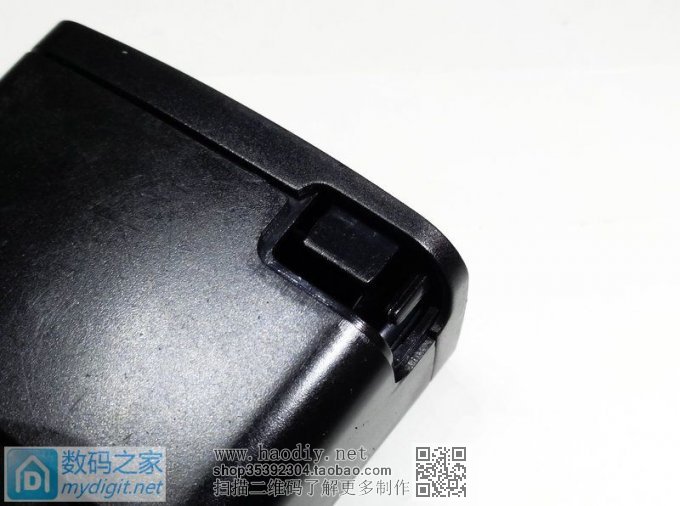

USB口开好了,该琢磨这个引出线的开口了。
拆掉了引出线,这里空了一大块。严重不好看啊。
做个指示灯可好?
『MM DIY』诺基亚AC-3C变形记

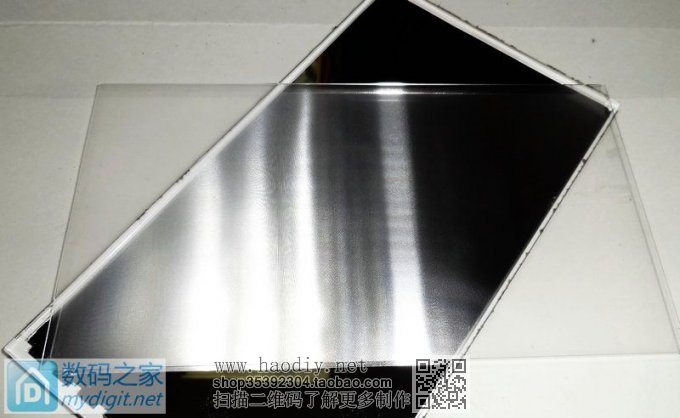

拆个坏手机液晶屏的背光板。把导光板裁一条下来。
『MM DIY』诺基亚AC-3C变形记

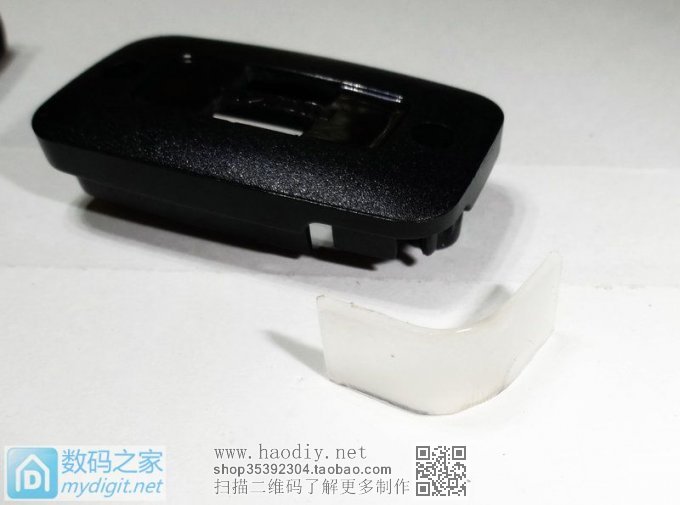

加热弯曲成和外壳弧度一致。
『MM DIY』诺基亚AC-3C变形记

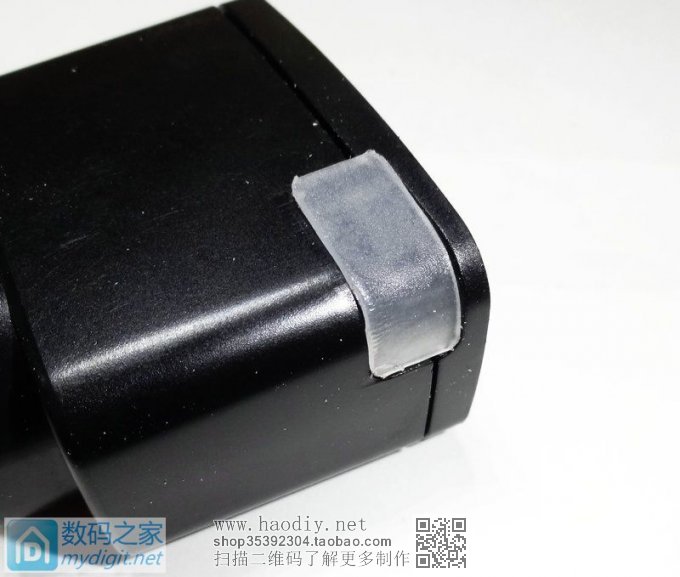

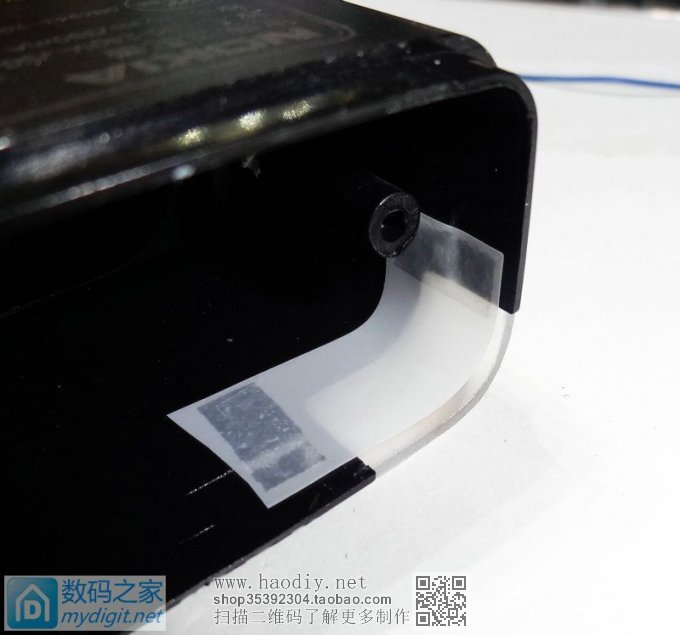

比划一下先~~基本满意~~~
『MM DIY』诺基亚AC-3C变形记



小米的交流插片,正好可以插在AC 3C的插脚上。
只是,AC 3C的插脚有点长。。。板子不能插到底,上面还露出来一块。
『MM DIY』诺基亚AC-3C变形记



打算拆掉焊线。后来发现外壳太深,不好焊。。。
『MM DIY』诺基亚AC-3C变形记

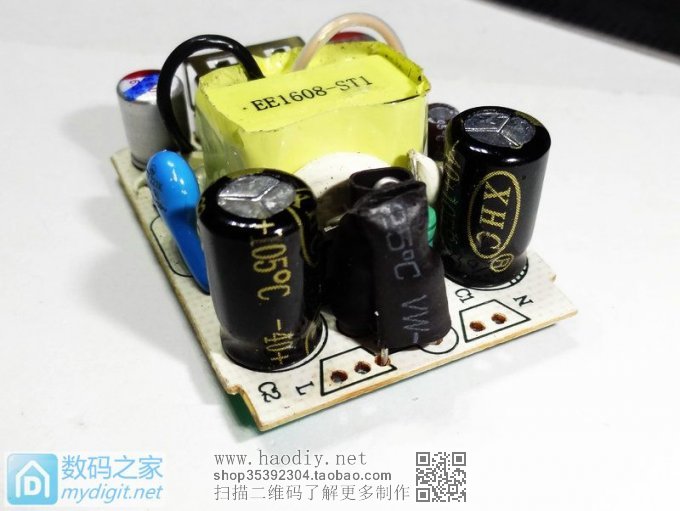

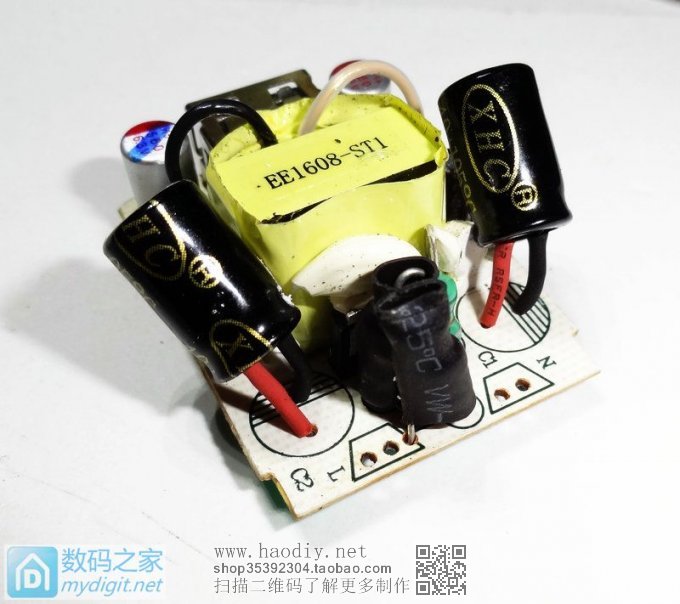

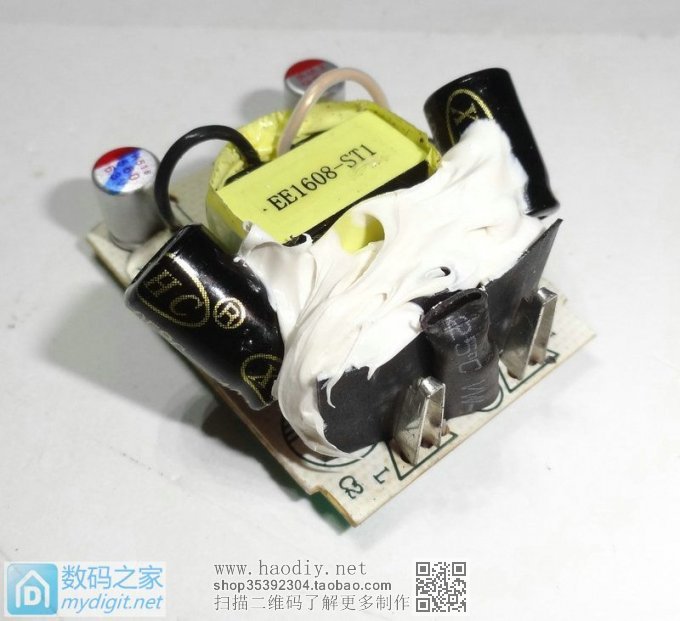

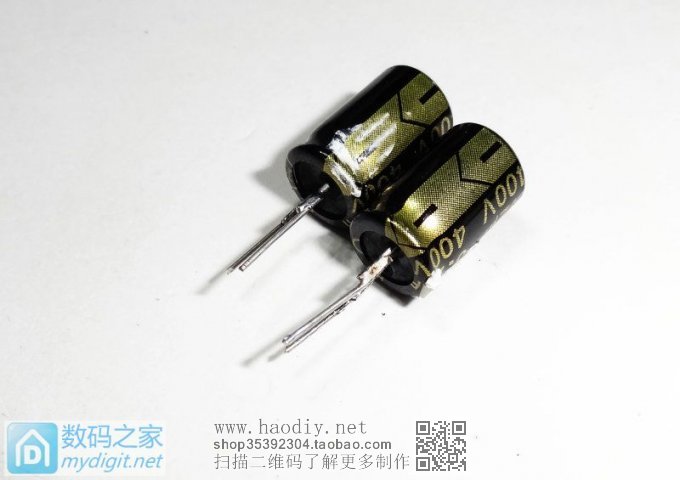

把碍事的电容拆了,重新接长脚。
『MM DIY』诺基亚AC-3C变形记

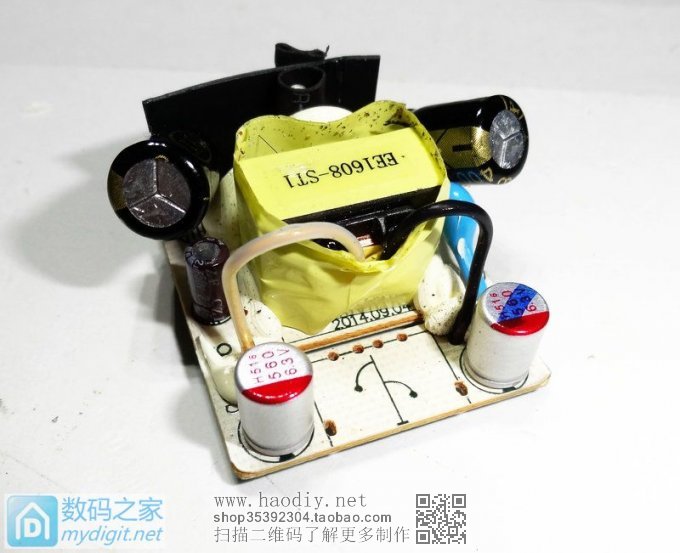

这样就不会碍事了。
『MM DIY』诺基亚AC-3C变形记



拆掉原来的USB。
『MM DIY』诺基亚AC-3C变形记

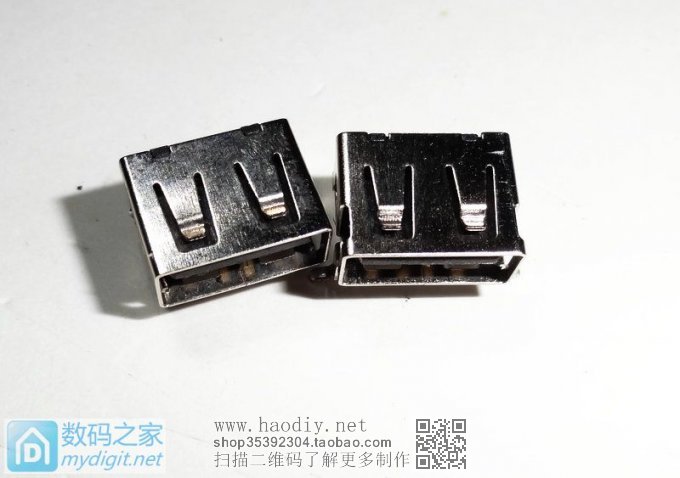

受空间限制,只能用这种短体的USB插座。
『MM DIY』诺基亚AC-3C变形记

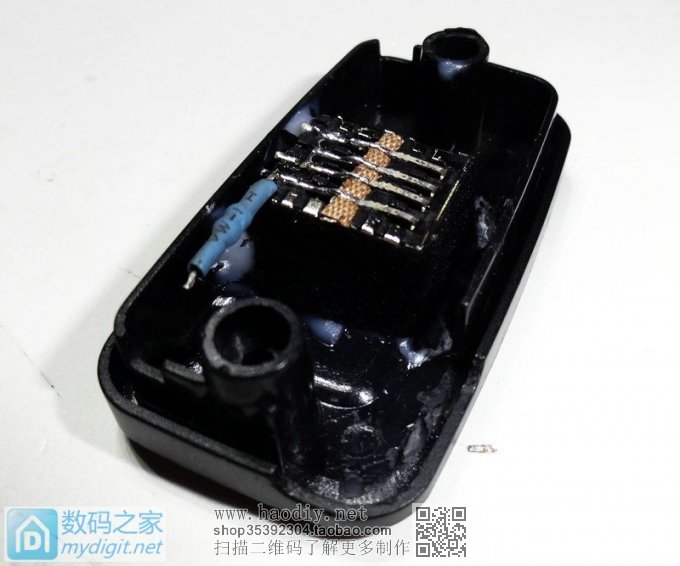

固定好两个USB。
『MM DIY』诺基亚AC-3C变形记



被移动的电容用708固定。
『MM DIY』诺基亚AC-3C变形记



USB外壳用黑色胶布包一下。不然加了指示灯以后,USB口透光就不好看了。
显得有点山了『MM DIY』诺基亚AC-3C变形记
『MM DIY』诺基亚AC-3C变形记



在要装指示灯的位置里面贴一层均光片。也是废液晶屏里拆的。
『MM DIY』诺基亚AC-3C变形记

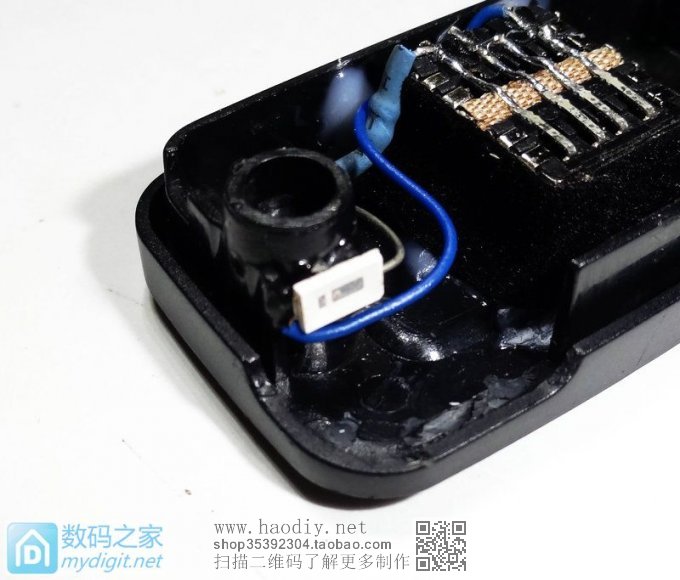

指示灯找了个5730的红色LED。费灯条里拆的。
『MM DIY』诺基亚AC-3C变形记



开始装回。
『MM DIY』诺基亚AC-3C变形记

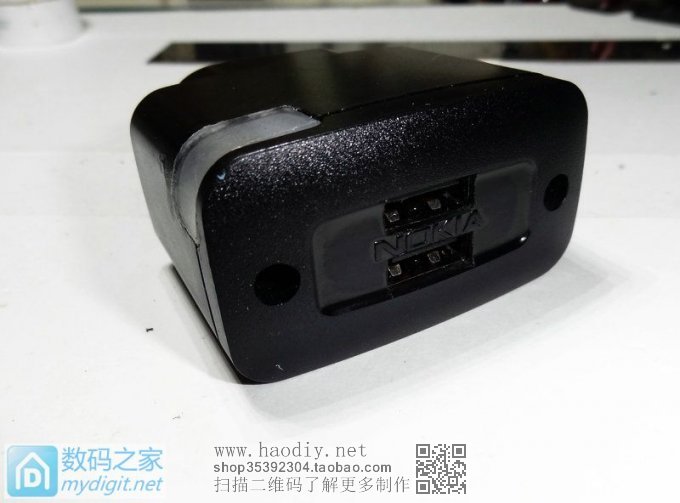

合好盖了,看着不别扭吧?
『MM DIY』诺基亚AC-3C变形记

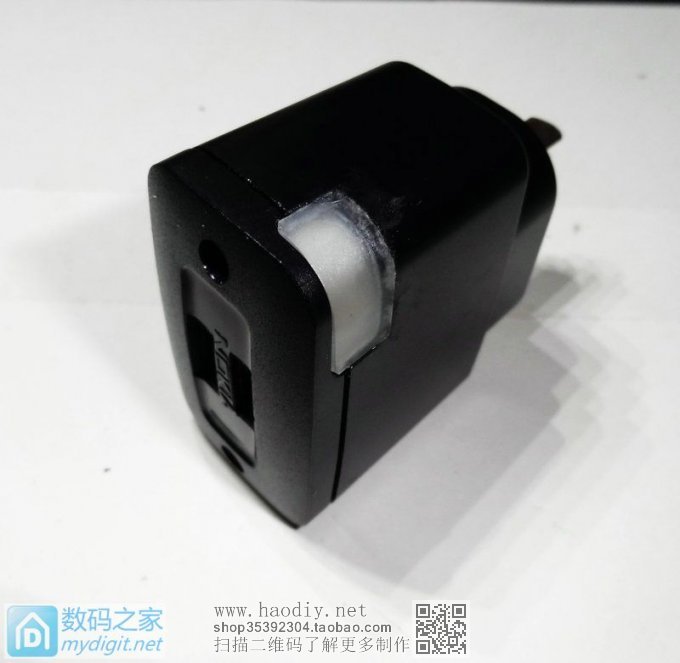

指示灯开口后贴的这块也和外壳基本一致。
『MM DIY』诺基亚AC-3C变形记

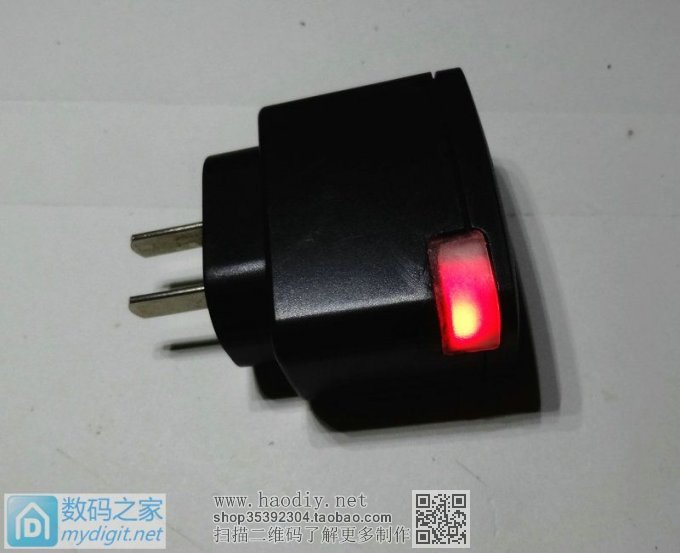

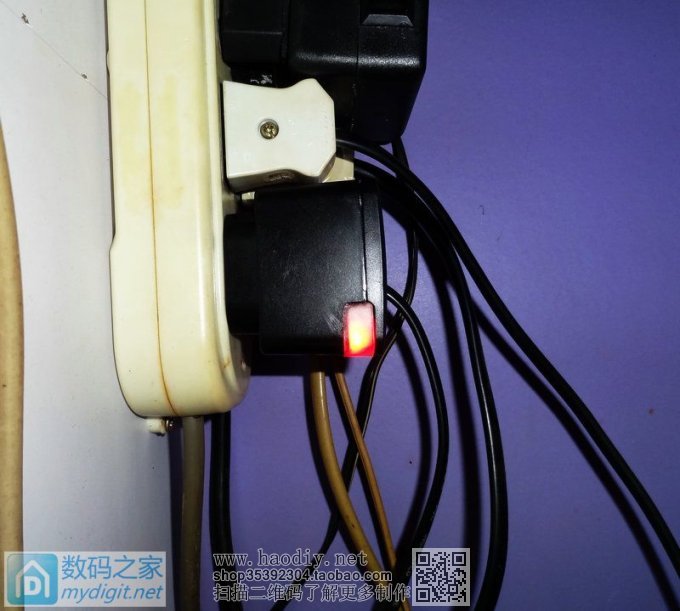

通电~~~怎么样?
『MM DIY』诺基亚AC-3C变形记



实际肉眼看的话,指示灯的亮度还是很均匀的。
『MM DIY』诺基亚AC-3C变形记

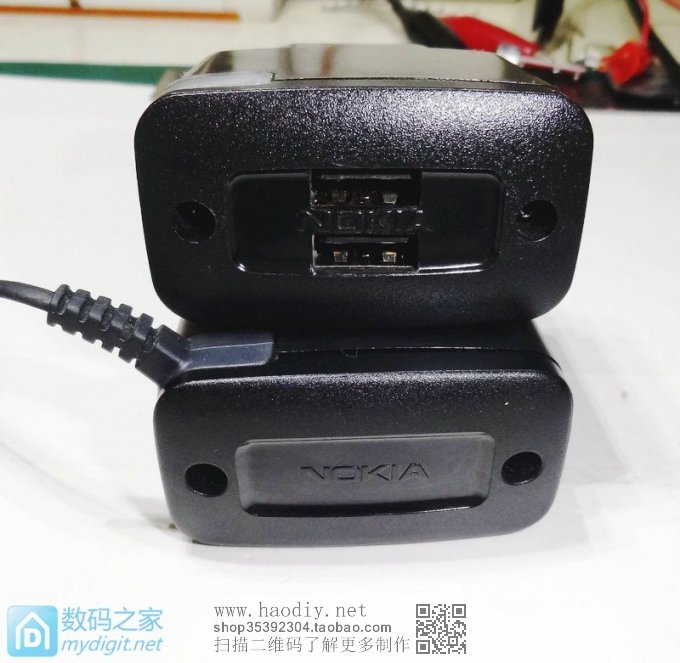

两个AC 3C合个影~~~上面那个山么?
『MM DIY』诺基亚AC-3C变形记
