折腾老古董---艾利和N10 MP3播放器升级

时间:2017-07-23 21:30来源:数码之家 作者:wmshizheng 点击:
无意中在×宝看到几个艾利和N系列的尸体,价格也较合适,于是就撸回来折腾折腾,要不都没贴子发。艾利和MP3的品质早有耳闻,其二手货出售还是比较贵,象其中的二手N10,原生容量128M、256M、或升级成1G的都不便宜,按成色差异售价都在大几十~两佰多不等,可
无意中在×宝看到几个艾利和N系列的尸体,价格也较合适,于是就撸回来折腾折腾,要不都没贴子发。折腾老古董---艾利和N10 MP3播放器升级


艾利和MP3的品质早有耳闻,其二手货出售还是比较贵,象其中的二手N10,原生容量128M、256M、或升级成1G的都不便宜,按成色差异售价都在大几十~两佰多不等,可见其在市场还有生存。。。
玩这种M级容量的MP3  纯属娱乐  其实  已很久很久没听MP3音乐了

基本性能
产品类型  录放
存储介质   闪存式
传输接口  USB1.1
电池类型  锂电池
续航时间  使用11小时
屏幕材质  16 灰阶 OLED 显示屏
音频格式   MPEG 1/2/2.5 Layer 3, WMA,ASF
产品尺寸  27.2(W) × 49.8(D) × 13.3(H) ( 主机 )
一、拆机

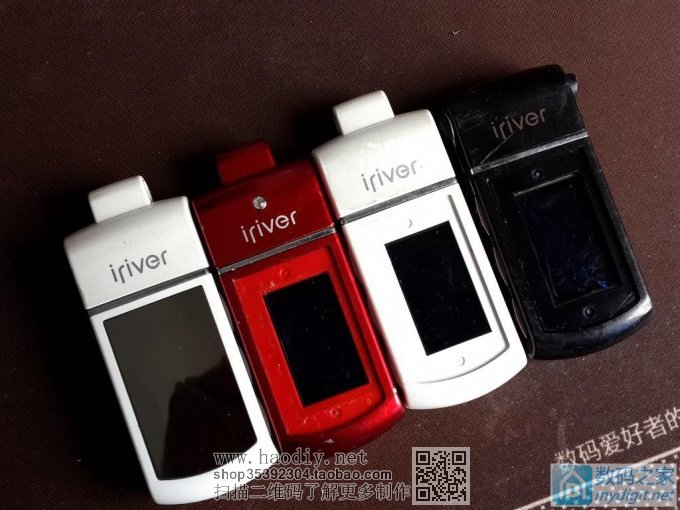

▼部分主机阵容  到手时惨不忍睹  都是做了清洁才亮相  左边的白色较完整、
正常使用(带B帽,有耳机插孔,25/个)  其它的10/个  有N10、N12不等
折腾老古董---艾利和N10 MP3播放器升级

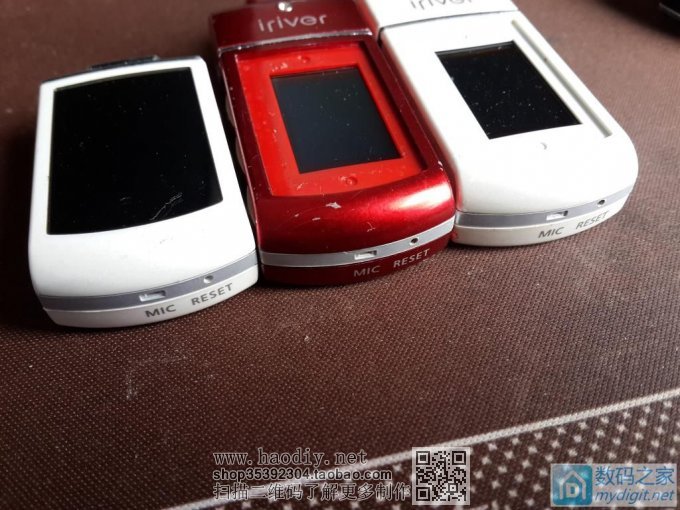

▼机机PP  咪咪孔  复位孔
折腾老古董---艾利和N10 MP3播放器升级

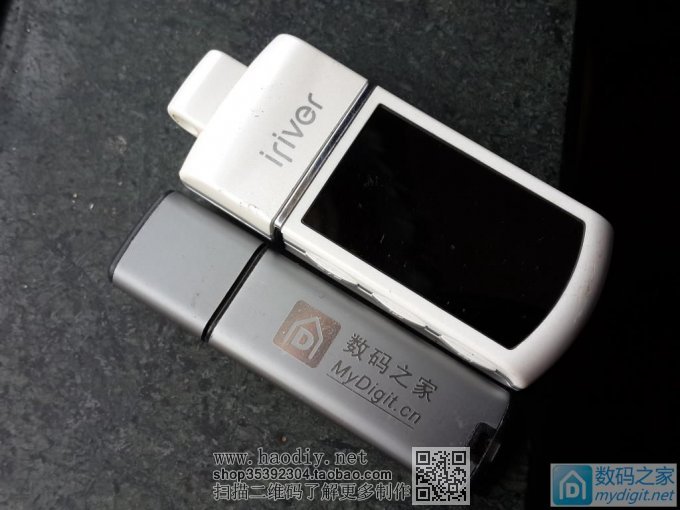

▼体形挺迷你的
折腾老古董---艾利和N10 MP3播放器升级

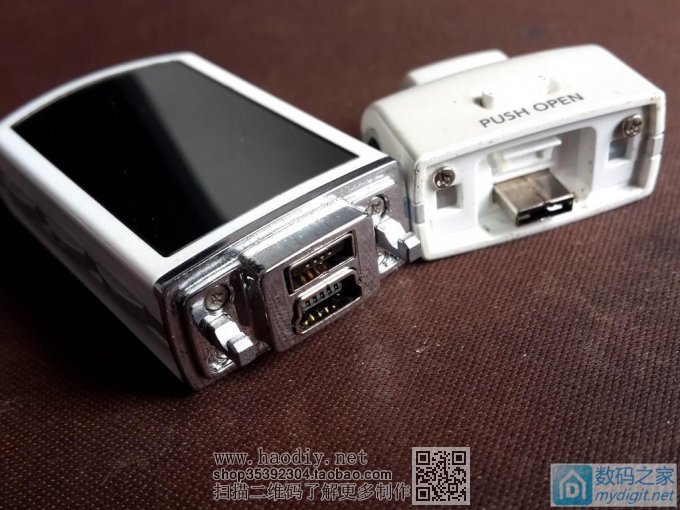

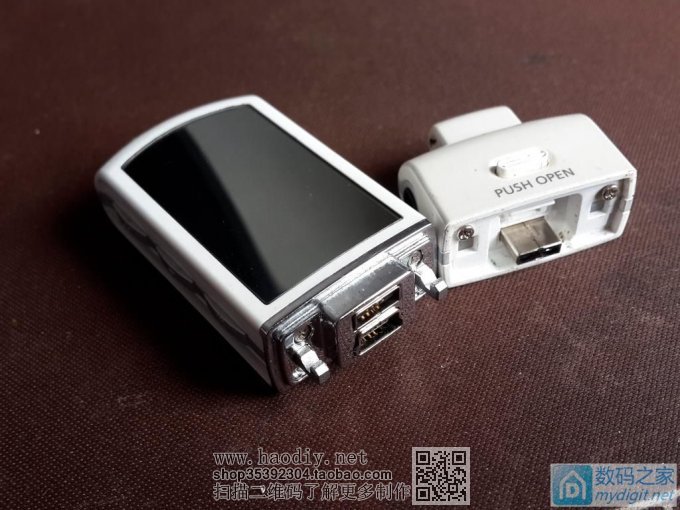

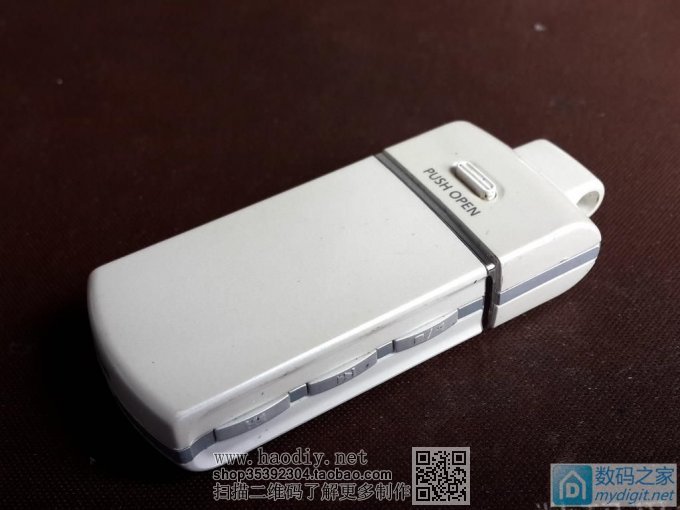

▼按下开关按钮  脱帽
折腾老古董---艾利和N10 MP3播放器升级

折腾老古董---艾利和N10 MP3播放器升级

▼四颗小螺丝拧开  很容易拆开
折腾老古董---艾利和N10 MP3播放器升级

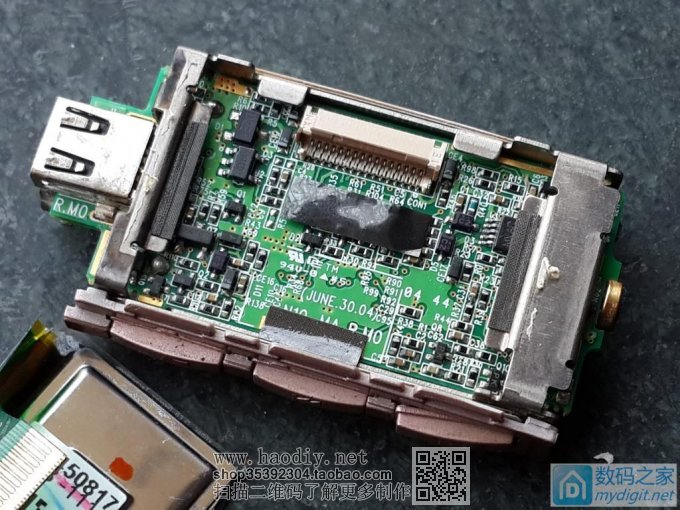

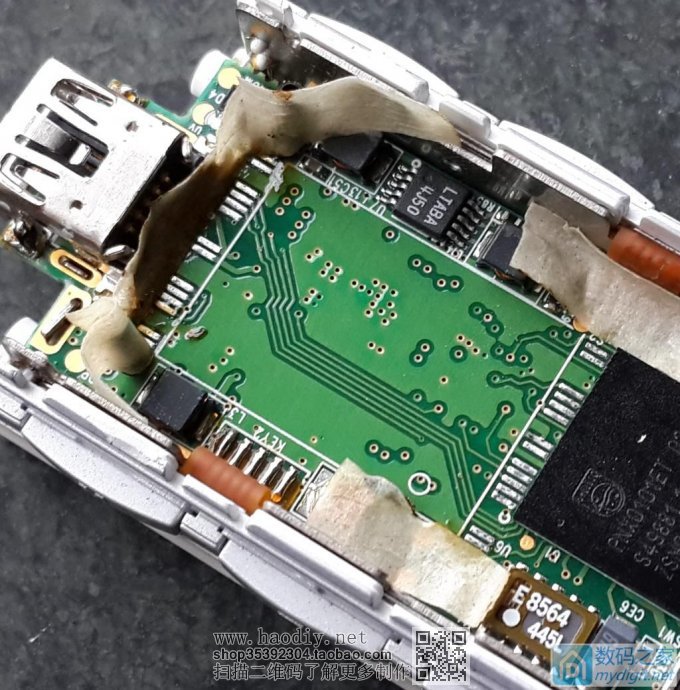

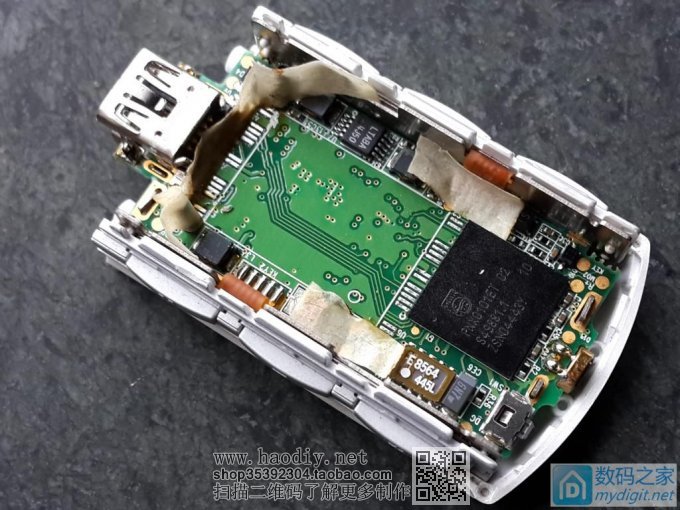

▼下面是艾利和N10 拆机图

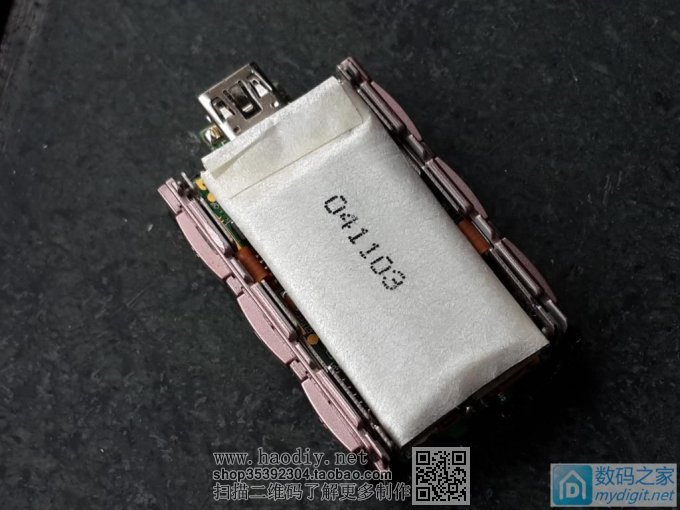

早期的口香糖电池 基本都失效
折腾老古董---艾利和N10 MP3播放器升级

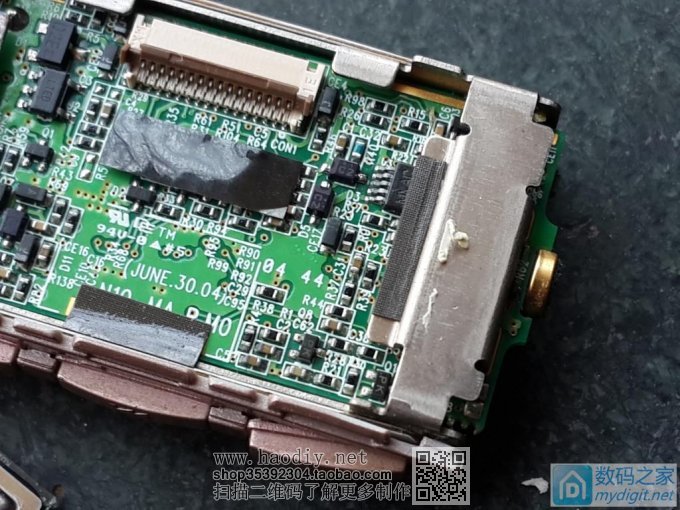

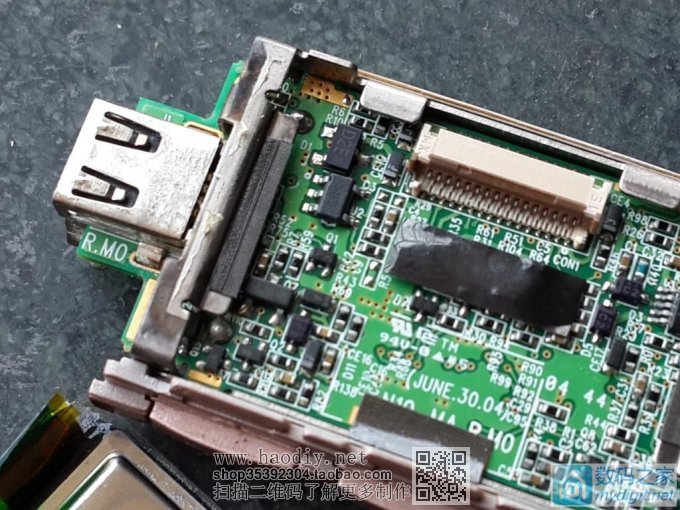

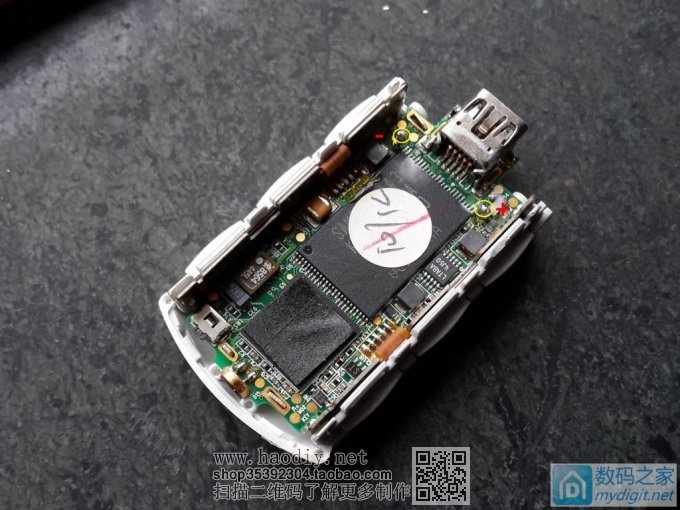

▼两个接头柱(黄圈)直接焊在电池保护板上  要焊接外接电池很方便
折腾老古董---艾利和N10 MP3播放器升级

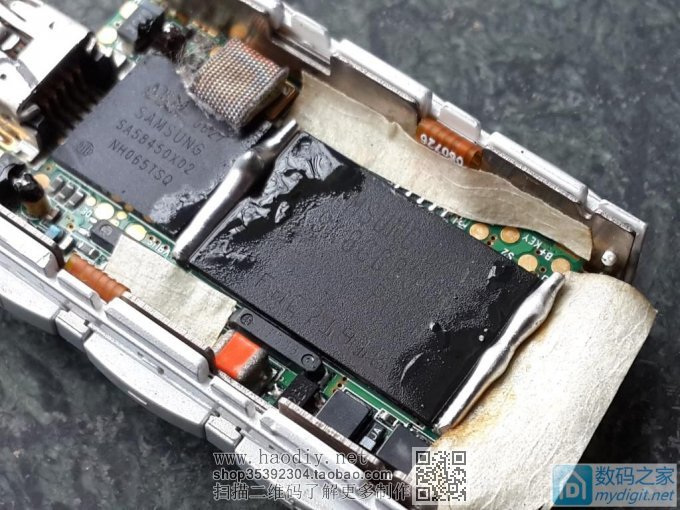

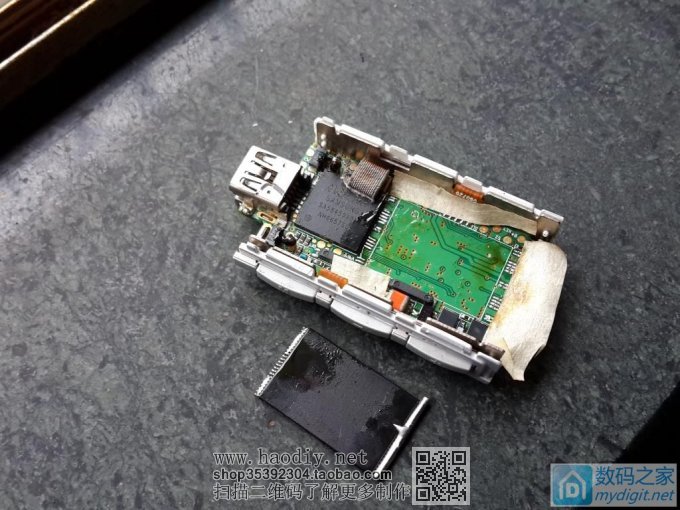

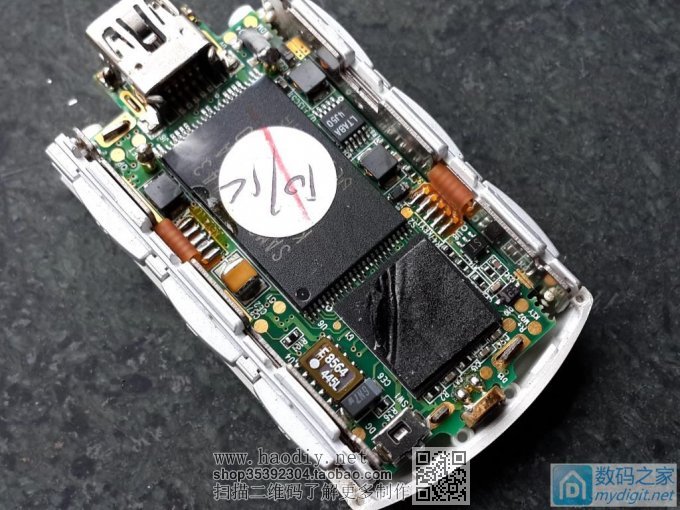

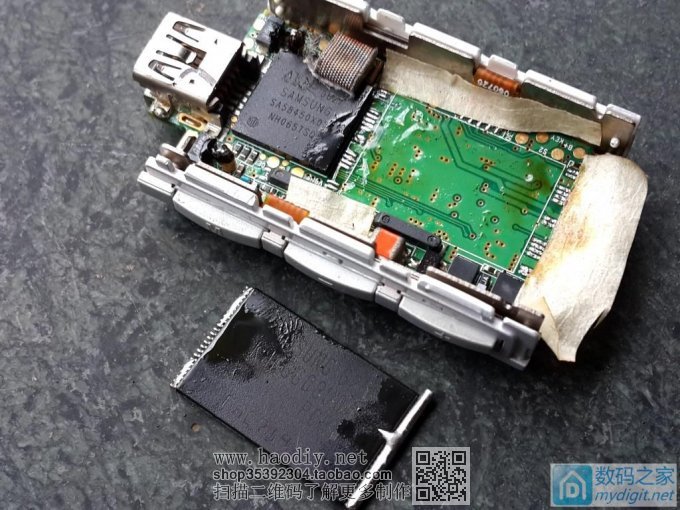

▼三星的闪存(128M)  主控上的双面胶用来固定电池  粘性很好
折腾老古董---艾利和N10 MP3播放器升级

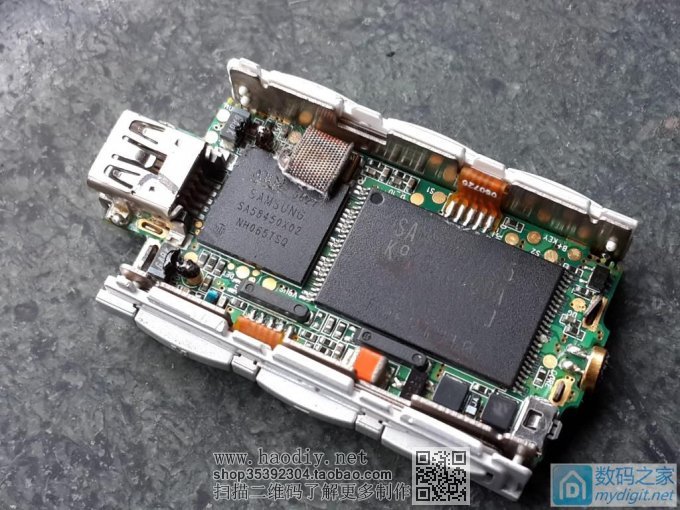

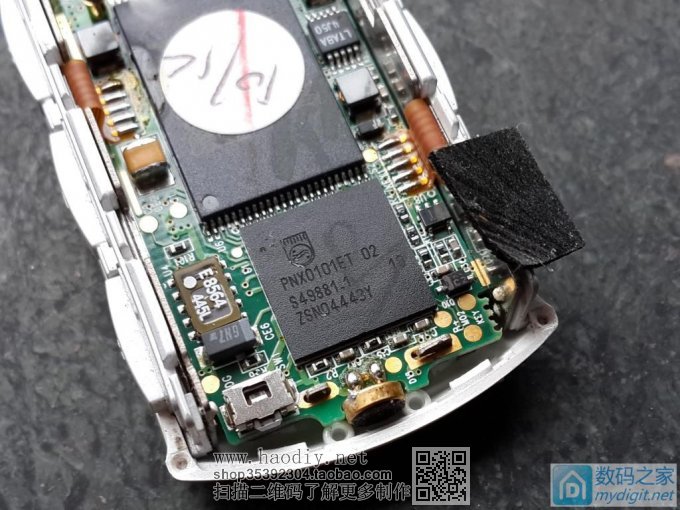

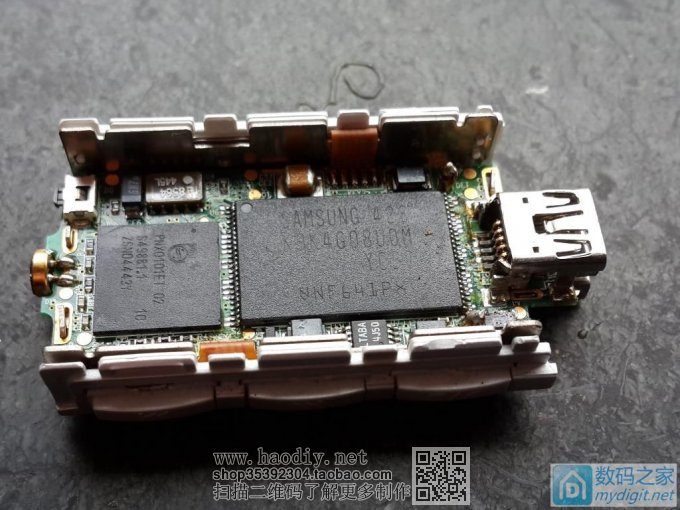

▼传说中的飞芯主控 PNX010x系列中的PNX0101  很多数码制造商都仰仗它的威力在市场上谋到了一杯羹

“PNX0101 内部集成了一个ARM7TDMI 内核和一个24 位EPICS7B 音频DSP 核,同时
集成了兼容USB1.1 的USB2.0 接口,带日历和报警功能的RTC,内部看门狗电路,功率管
理,512K 字节FLASH,64K 字节RAM,32K 字节ROM,内部DC-DC,符合6800/8080
标准、内含16 字节FIFO 的LCD 控制器,5 通道10 位ADC。支持NAND FLASH、COMPACTFLASH、MMC、SMC、SRAM、ROM、SDRAM 等多种外部存储设备。
PNX0101 采用0.13uM工艺,10mm×10mm 大小的BGA180 封装,能耗较Philips 公司SAA 系列芯片更低。同时,输出功率大为提高,最高输出功率由SAA 系列芯片的12mW 提高到了18mW。
因此,PNX0101 是当时中高端便携式数字音频播放器的最佳方案。”
想当年  飞芯解码  气威万里如虎折腾老古董---艾利和N10 MP3播放器升级
折腾老古董---艾利和N10 MP3播放器升级

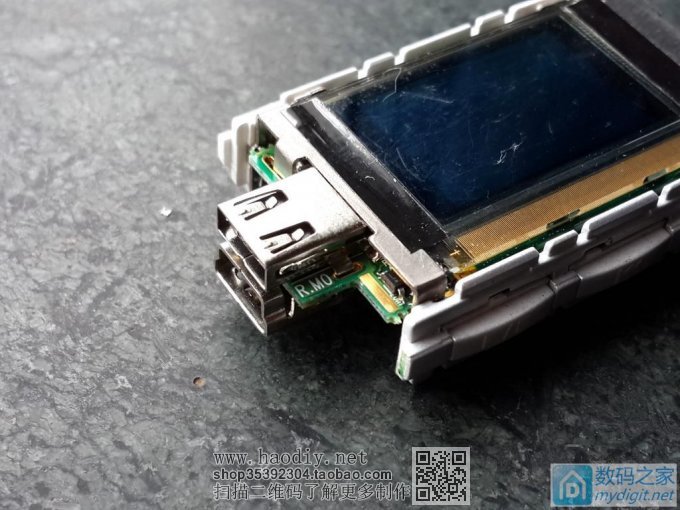

▼拆开前后壳可以看到 显示屏静静地躺在钢架上
折腾老古董---艾利和N10 MP3播放器升级

折腾老古董---艾利和N10 MP3播放器升级

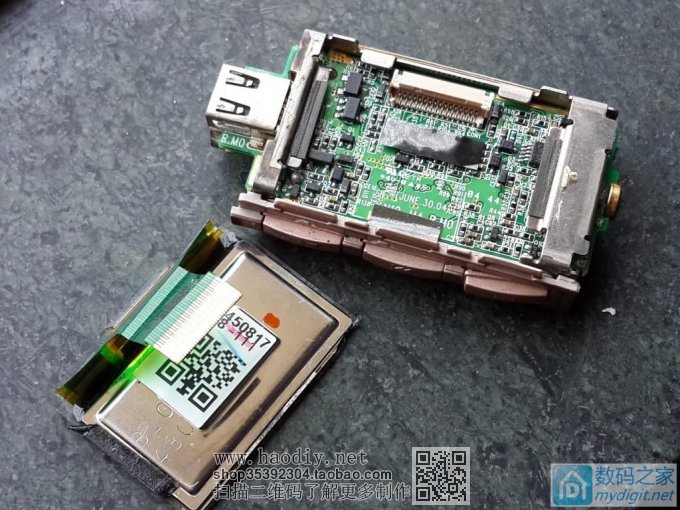

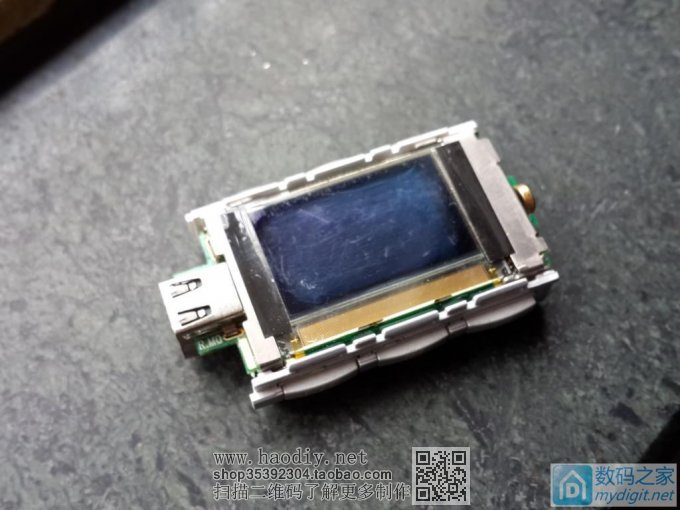

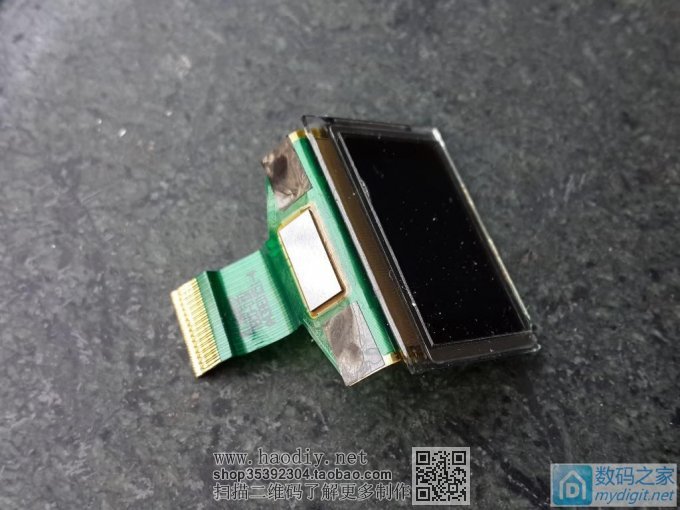

▼拆下显示屏(OLED)
折腾老古董---艾利和N10 MP3播放器升级

▼看做工真爽
折腾老古董---艾利和N10 MP3播放器升级

折腾老古董---艾利和N10 MP3播放器升级

折腾老古董---艾利和N10 MP3播放器升级

折腾老古董---艾利和N10 MP3播放器升级

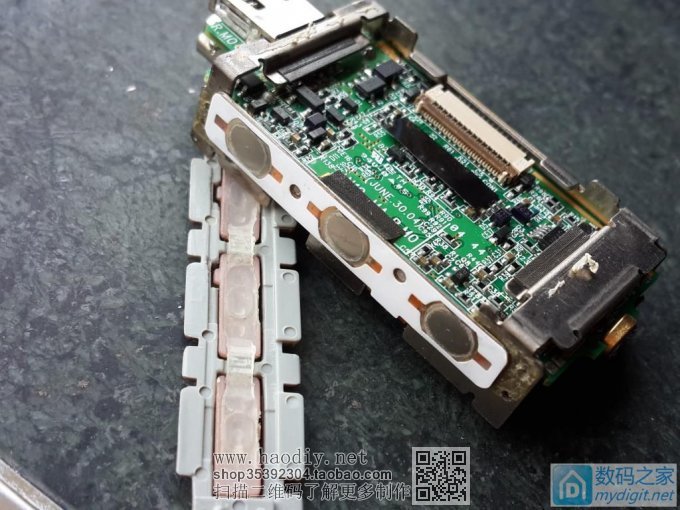

▼两侧的功能操作按键 手感非常好 密封性好 按键控制到现在依然还很灵敏
折腾老古董---艾利和N10 MP3播放器升级

以上的拆解图是N10的  采用的是飞芯主控

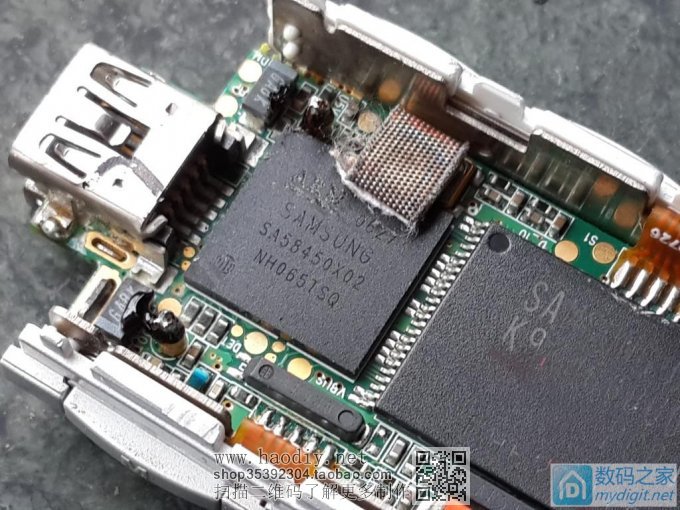

下面这个是N12的  采用了三星的主控  到手时显示屏已裂坏  连接电脑还能识别
准备拆其闪存移植到正常的N10(128M)用

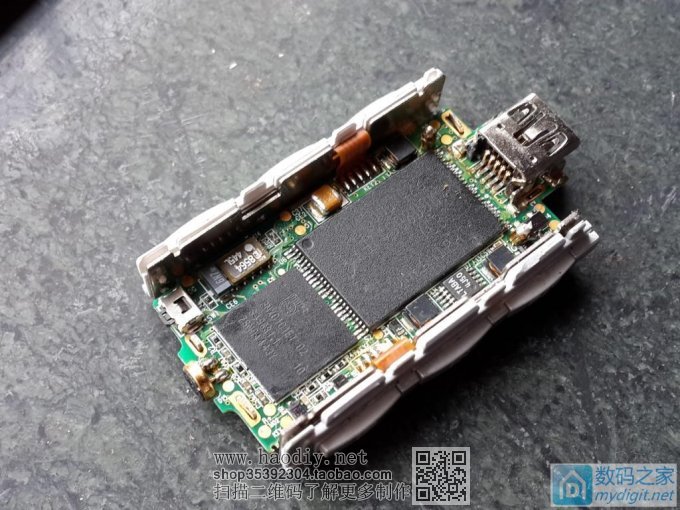

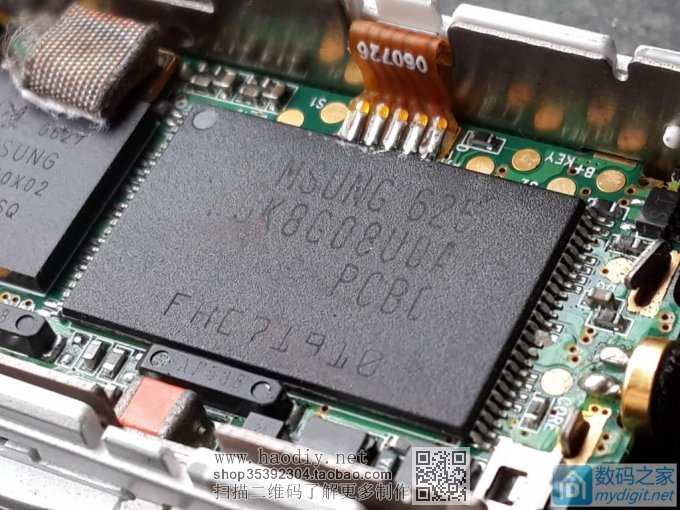

N12使用的是三星的闪存 K9K8G08U0A (SLC)1G 当时算是大亨了

折腾老古董---艾利和N10 MP3播放器升级

折腾老古董---艾利和N10 MP3播放器升级

▼下面准备拆卸N12(坏屏)的这片闪存
折腾老古董---艾利和N10 MP3播放器升级



楼下是更换闪存芯片、刷固件

折腾老古董----艾利和N10 MP3播放器
二、更换闪存  刷固件
折腾老古董---艾利和N10 MP3播放器升级


▼没有热风枪 将就用烙铁拆卸
  先在待拆卸的闪存两端焊上大小、长度适宜的单芯铜线   然后烙铁轮番撸
待两端化锡用镊子即可卸下闪存  以前拆多联电位器都这么干的

折腾老古董---艾利和N10 MP3播放器升级

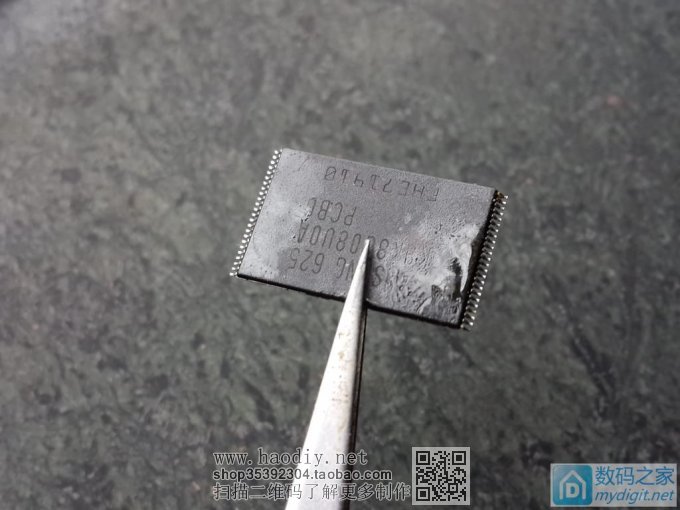

▼拆下的闪存芯片
折腾老古董---艾利和N10 MP3播放器升级

折腾老古董---艾利和N10 MP3播放器升级

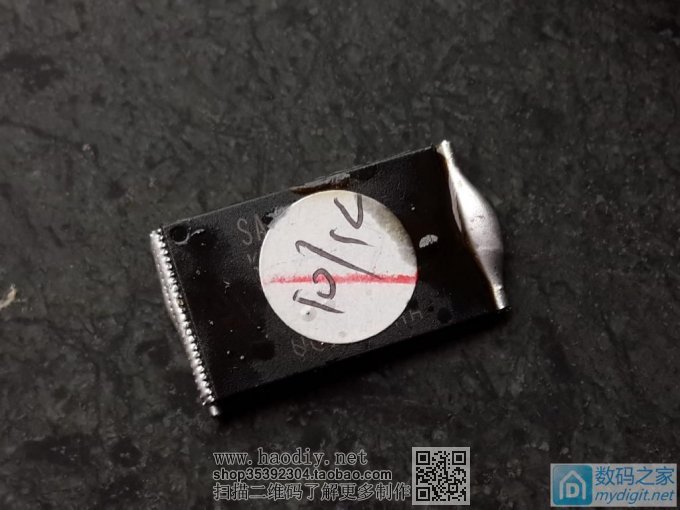

▼尸体机中拆下了最大的两台故障机子的闪存  有一片是512M的(没拍照)
这片是1G的  用烙铁头拖走引脚上的锡即可

折腾老古董---艾利和N10 MP3播放器升级

▼同样方法拆下正常机子N10(128M)的闪存(准备更换512M)
清理、烫平一下焊盘
折腾老古董---艾利和N10 MP3播放器升级

折腾老古董---艾利和N10 MP3播放器升级

▼卸下的128M闪存
折腾老古董---艾利和N10 MP3播放器升级

▼将已清空的512M的贴上N10升级闪存  练练手感折腾老古董---艾利和N10 MP3播放器升级
折腾老古董---艾利和N10 MP3播放器升级

▼贴好K9K4G08U0M(SLC)512M   贴的不大正折腾老古董---艾利和N10 MP3播放器升级
折腾老古董---艾利和N10 MP3播放器升级
▼外接电源(池) 准备刷机(刷固件)
