焊台!想diy吗? 用音响常用元件来diy一个常见936的焊台主机。

时间:2017-07-22 15:17来源:数码之家 作者:343409517 点击:
近日来了兴致研究了一下常见的936焊台,其实买一个也没多少钱,我纯粹是为了满足动手乐趣。有同样兴趣的欢迎加入,下面内容仅供参考。 常见的936焊台手柄共有5根引线,其中一根是接地线,有两根是发热丝引线,另外两根是热传感器(热电偶)引线。具体工作原理
近日来了兴致研究了一下常见的936焊台,其实买一个也没多少钱,我纯粹是为了满足动手乐趣。有同样兴趣的欢迎加入,下面内容仅供参考。

常见的936焊台手柄共有5根引线,其中一根是接地线,有两根是发热丝引线,另外两根是热传感器(热电偶)引线。具体工作原理是:发热丝通电发热,热电偶随着温度逐渐升高会输出几mv到几十mv的微弱电压,温度越高输出的电压也越高。随着温度升高输出电压达到设定电压值后停止发热丝的供电,当温度下降时输出电压低于设定电压值时又重新上电加热,以此达到恒温目的。不过由于传感器输出的电压比较低通常需要用运放放大后才能方便的和设定电压做比较。

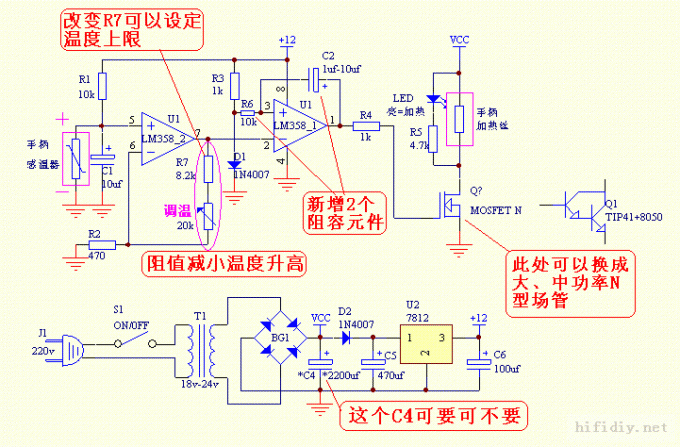

上电后由于温度较低感温器输出的电压比较低,大约才几个mv。当温度足够高时感温器输出电压也逐渐升高,电压从运放5脚进入经过电压放大后从7脚输出进入运放2脚,此时运放的3脚被D1嵌位在0.6v(600mv)左右,如果输入2脚的电压高于3脚时输出端(1脚)反转为低电平,Q1截止发热丝失电停止加热;N时间后温度下降感温器输出电压开始下降运放7脚输出电压也下降,当低于3脚的0.6v电压时运放输出端(1脚)反转输出为高电平,Q1导通发热丝通电开始加热。。。。。 调节50k电位器可以改变放大倍数达到调温目的。(注意感温器(热电偶)分正负极,负极接电路地正极接运放才能正常工作)
                                  焊台!想diy吗? 用音响常用元件来diy一个常见936的焊台主机。

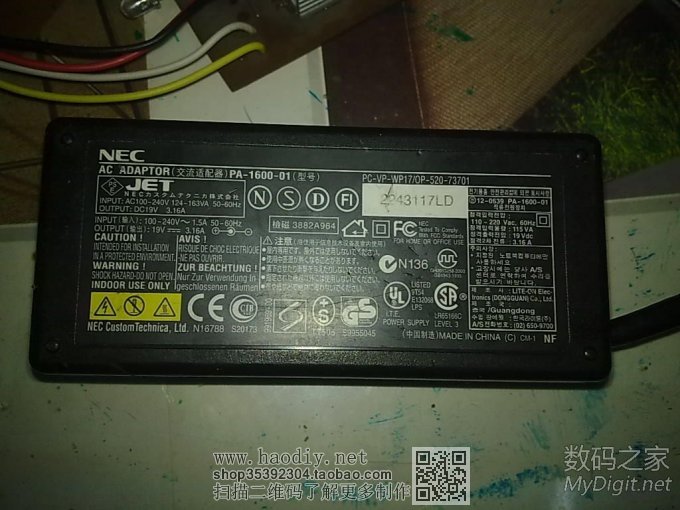

     我用的是笔记本变压器,是19V3.16A的,实测电压18.2V,温度开到最大的时候焊小焊点没问题,焊大焊点的时候有点费劲了。

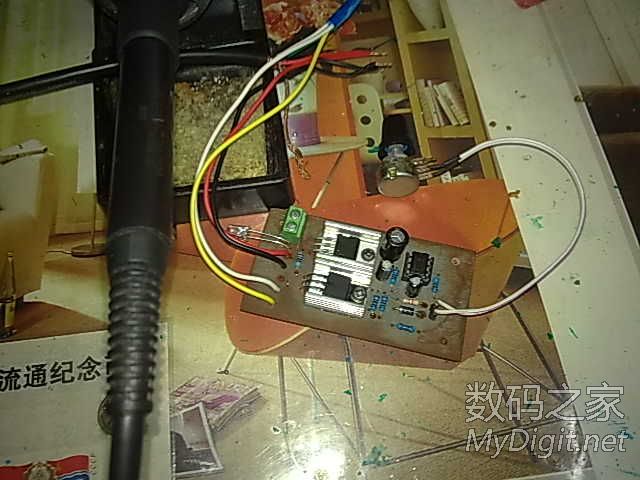

焊台!想diy吗? 用音响常用元件来diy一个常见936的焊台主机。 焊台!想diy吗? 用音响常用元件来diy一个常见936的焊台主机。

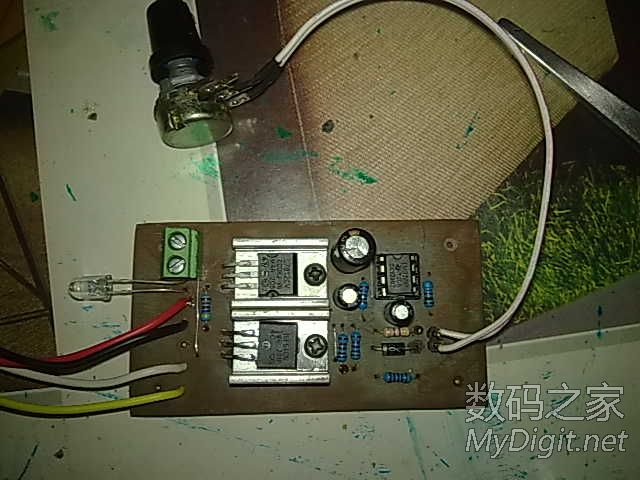

焊台!想diy吗? 用音响常用元件来diy一个常见936的焊台主机。

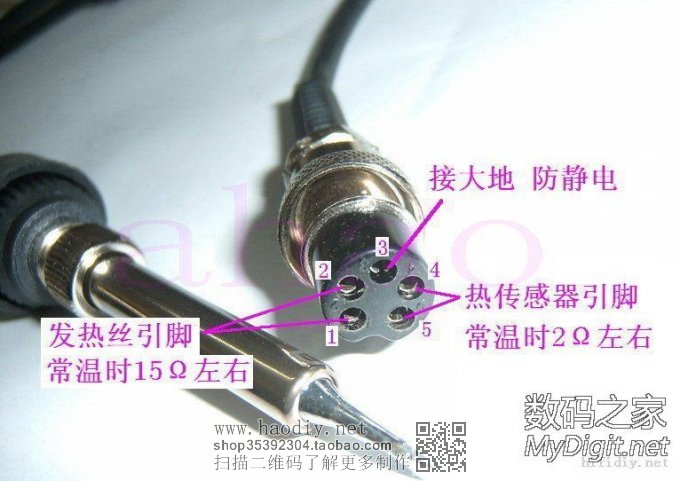

手柄插头的接线定义如下(可能与有些手柄定义不同,需要根据实际测量结果来定。本帖介绍的是下面这种常见的1322芯,注意还有一种使用的是A1321芯,两种芯的参数不同不能直接套用,
                                                  焊台!想diy吗? 用音响常用元件来diy一个常见936的焊台主机。 发热丝在常温下测电阻是3Ω多那应该是使用的A1321烙铁芯,里面的温度传感器是热敏电阻PTC,不是热电偶,特性符合热敏电阻的性质。(本帖1楼所述的是国产焊台普遍用的A1322芯,使用的是热电偶)

A1321大概测出的数据如下:(只是大概值,有误差)

常温   热电阻约49Ω左右
100° 热电阻约63Ω左右
150℃ 热电阻约74Ω左右
250℃ 热电阻约90Ω左右

阻值基本符合铂热电阻PTC的性质。0℃时电阻大约在45-46Ω左右。
据说国产便宜的A1321芯不是用铂材质的,好像是用铜或者其它材质。

以下是从网上搜到A1321的相关资料:
日本进口的A1321发热芯感温电阻线电阻要求为42-58欧姆,其实日本人最聪明的就在这里了,实际上进口发热芯的感温电阻线电阻全部在45-55欧姆的范围,而国产的发热芯目前感温电阻线电阻都在50-60欧姆范围,别小看了这一点,仅仅是5个欧姆左右的范围就足够区别一只发热芯的好坏了,国产的感温电阻线电阻在43-60欧姆范围内也经常出现温度失控或者温度偏低的现象。



936焊台目前配的最多的发热芯有两种,一种是A1321,一种是A1322。一般1322的很便宜,1321的相对会贵点。
A1321基本上都是进口的,国内有能力生产这种芯子的很少,一般最差的都是台湾货,但都会打上日本白光的商标,不过也不要紧了,这种芯子质量跟原装的日本货没有多大区别,A1322基本上都是国产的,但质量的区别主要是发热丝的不同。
这两种发热芯有个很明显的区别,我们从发热芯的尾部看,不管哪种发热芯,总是有4个接线的,两个感应线,两个是电阻线,1321的发热芯,有两个线是从发热芯的尾部出来的,有两个是从发热芯的圆柱体的后部分的侧面出来的,1322的发热芯,4个线全部是从尾部出来的。



进口发热芯A1321的手柄参数是:发热丝电阻:2.5-3.5欧,传感器电阻:43-58欧,发热丝是1、2脚,传感器是4、5脚。手柄接头正对自己缺口向下从左至右顺时针数1、2、3、4、5。这种手柄一般都用在比较好的国产烙铁或者进口烙铁上。使用寿命也比较长。

国产发热芯A1322的手柄参数是:发热丝电阻:16-17欧,传感器电阻:2-2.5欧,发热丝是1、2脚,传感器是4、5脚。手柄接头正对自己缺口向下从左至右顺时针数1、2、3、4、5。
使用不同发热芯的烙铁手柄是不能通用的,因为焊台上的电路都不一样,用错会烧焊台或者不能正常加热,请注意。
