小板回来了,先试绕一下坡莫合金矿机变压器!

时间:2017-08-27 22:11来源:www.crystalradio.cn 作者:倒行逆施 点击:
小板回来了,先试绕一下坡莫合金矿机变压器! ,矿石收音机论坛

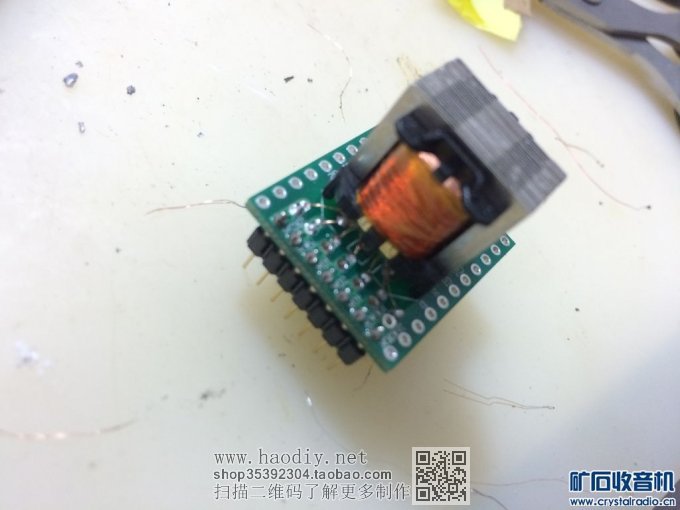

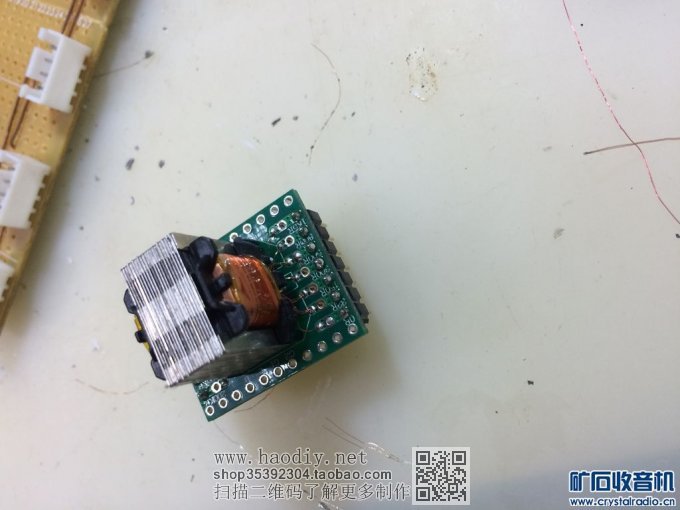

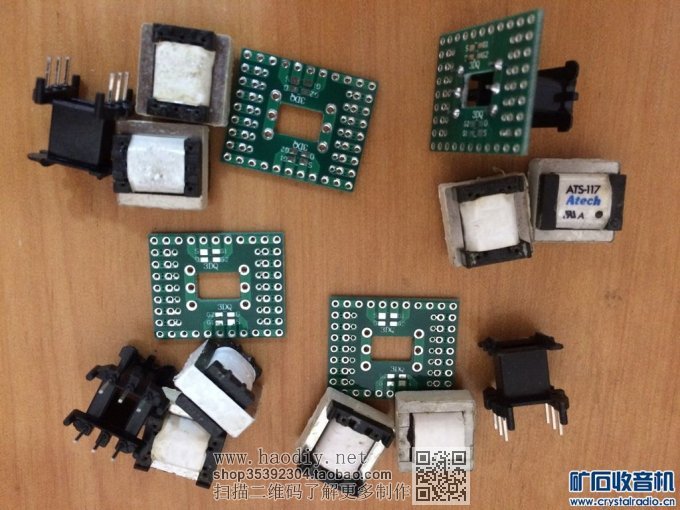

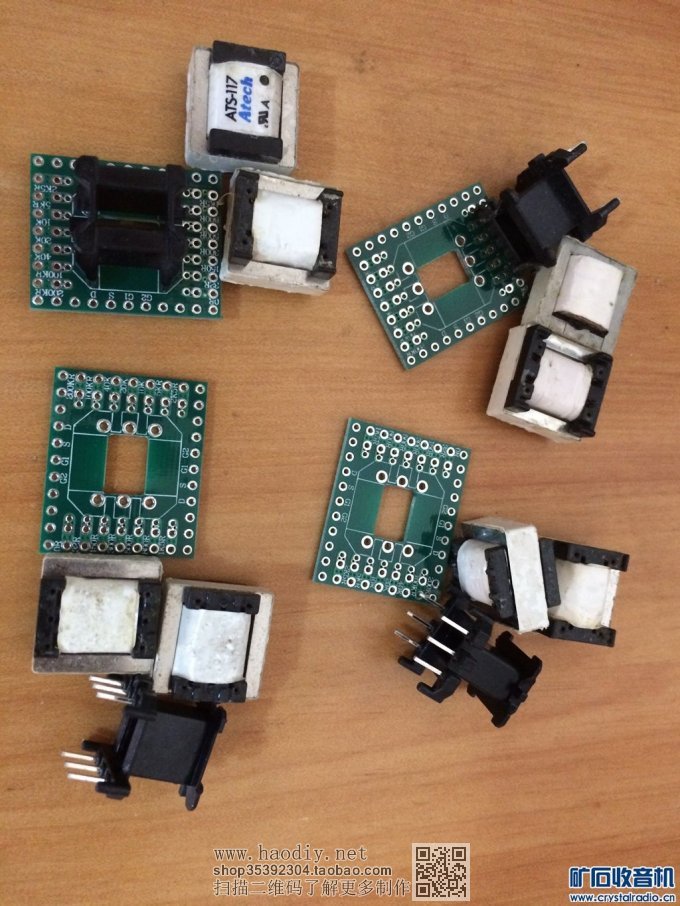

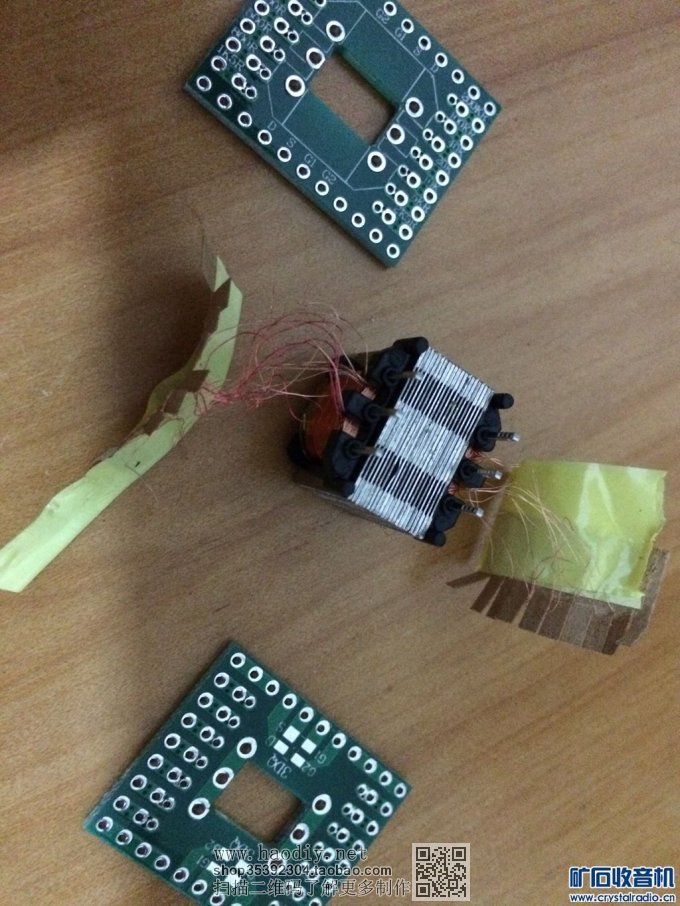

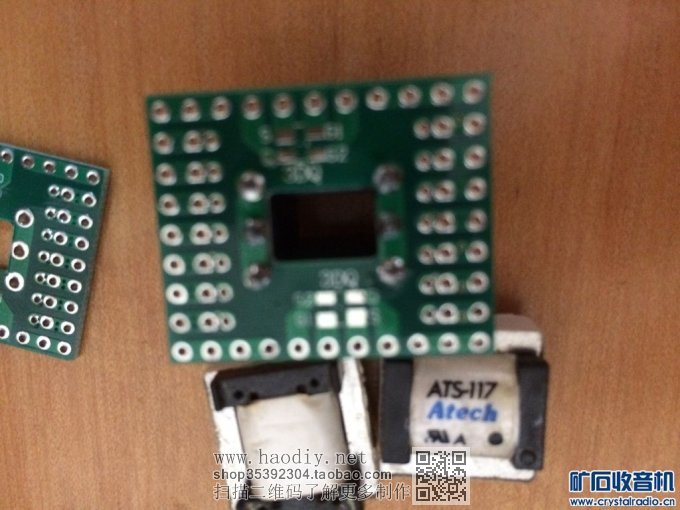

小板有如下特点:

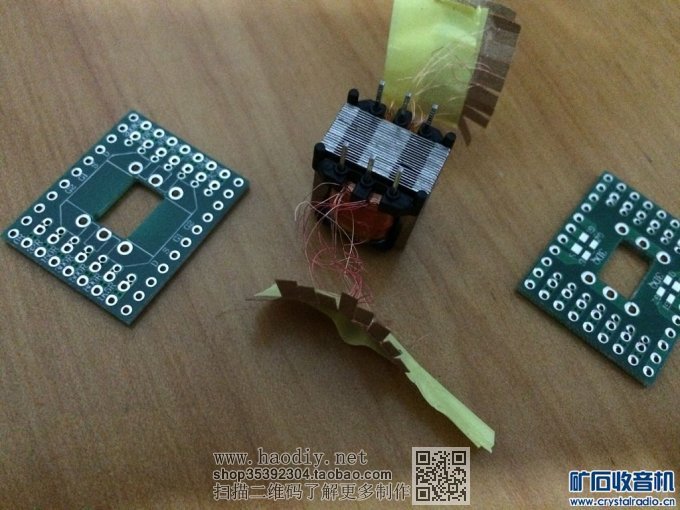

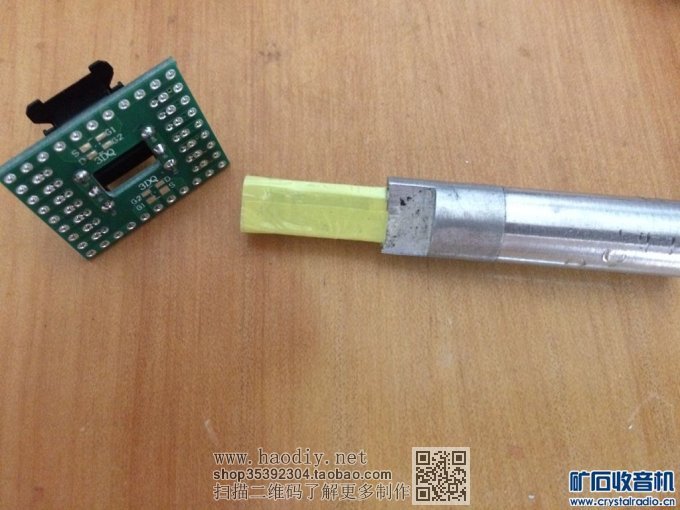

1.把原先只有6脚的坡莫合金骨架,扩展到14引脚。

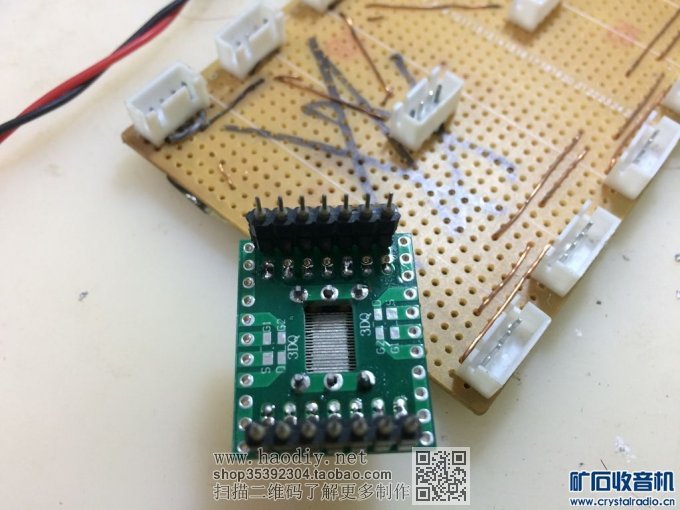

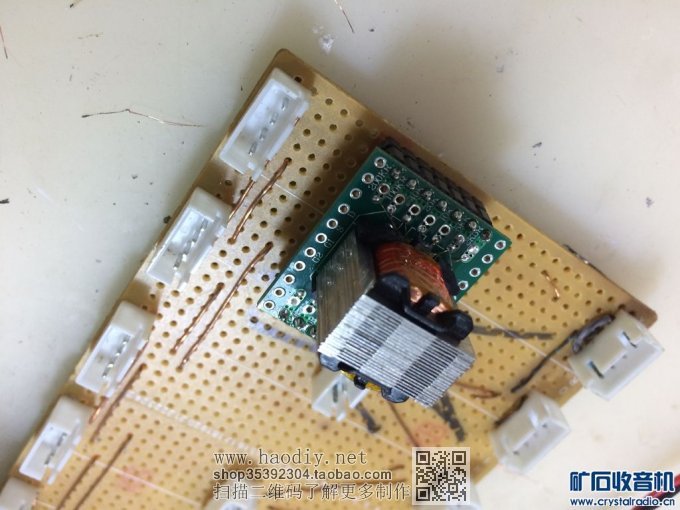

2.所有引脚焊盘间距,都是2.54mm。方便同洞洞板连接,或用SIP2.54单排插针焊接到洞洞板。也可对插连接,方便拆卸。
3.坡莫合金叠厚大,可插42-44 EF16片子(0.2mm厚),电感量大。

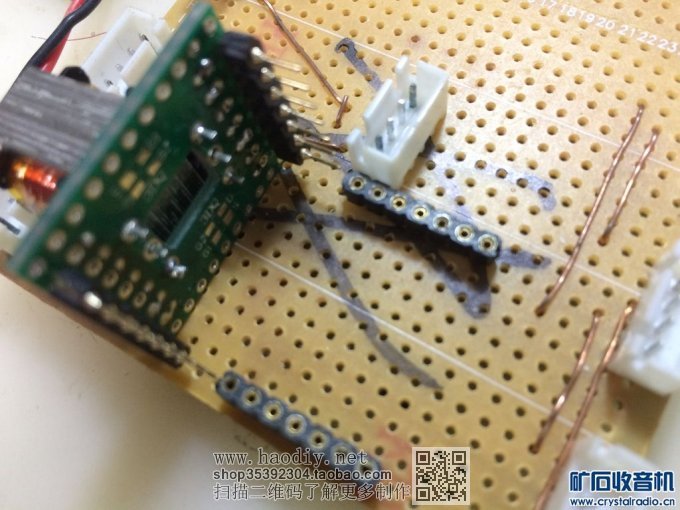

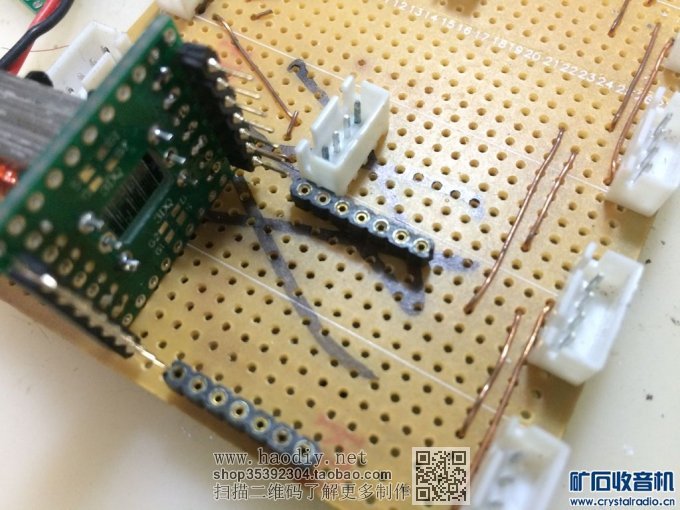

4.小板背后有两只3DQ场效应管位置,并分别具有引出脚,可用SIP2.54单排插针,或对插方式引入洞洞板。
5.针对玩矿机的特点,所有引出焊盘都增加了几个过孔,双面铜箔,耐焊接,焊盘不易焊脱。

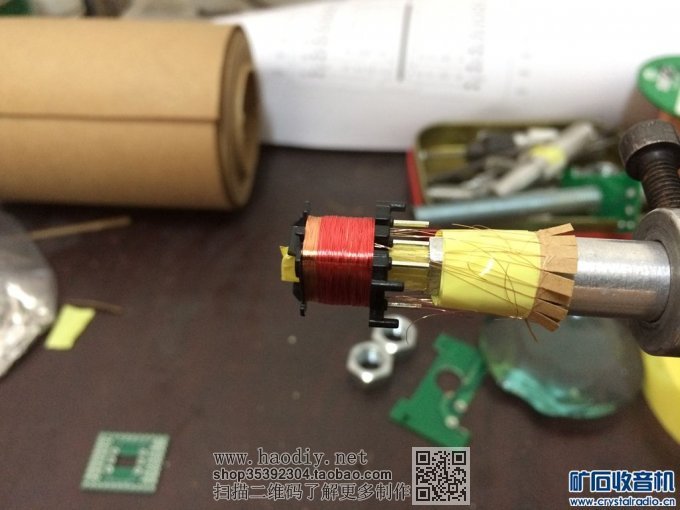

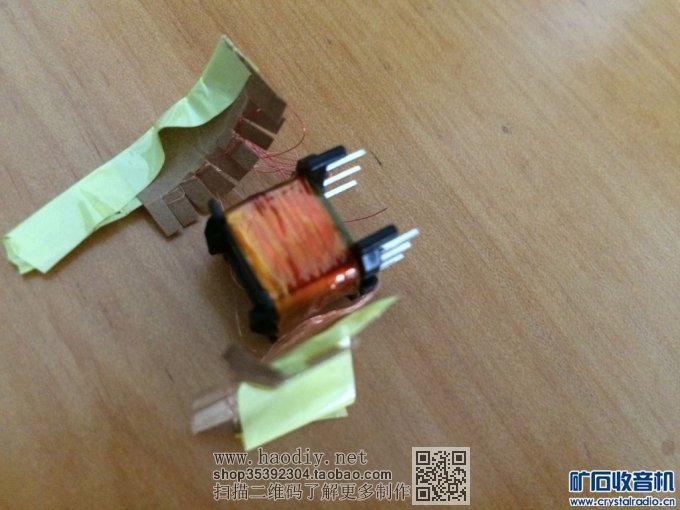

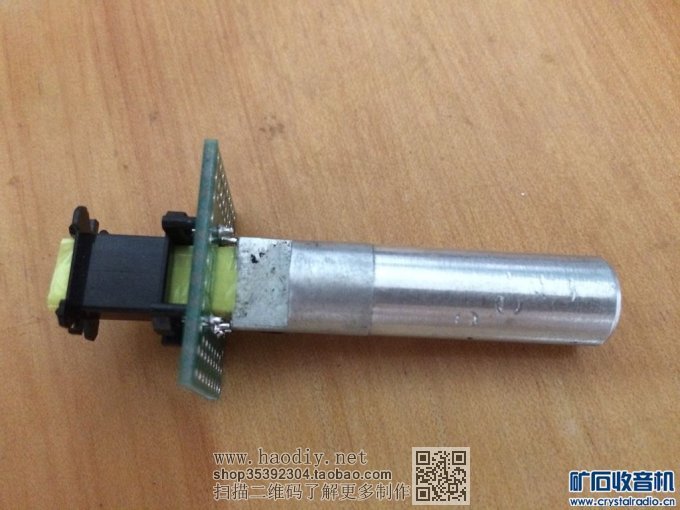

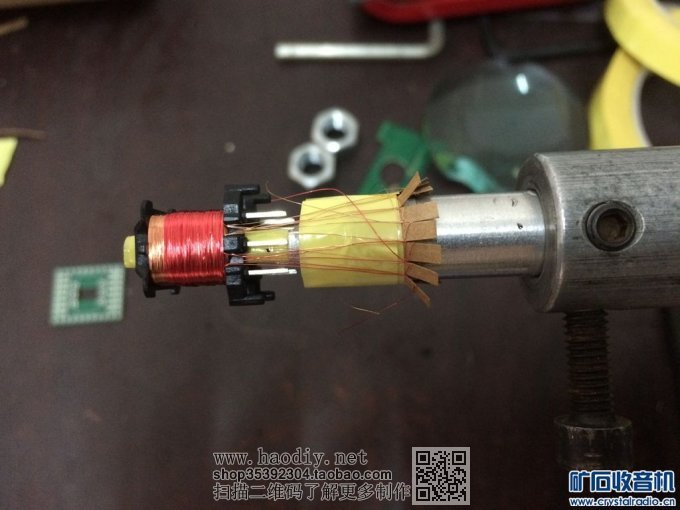

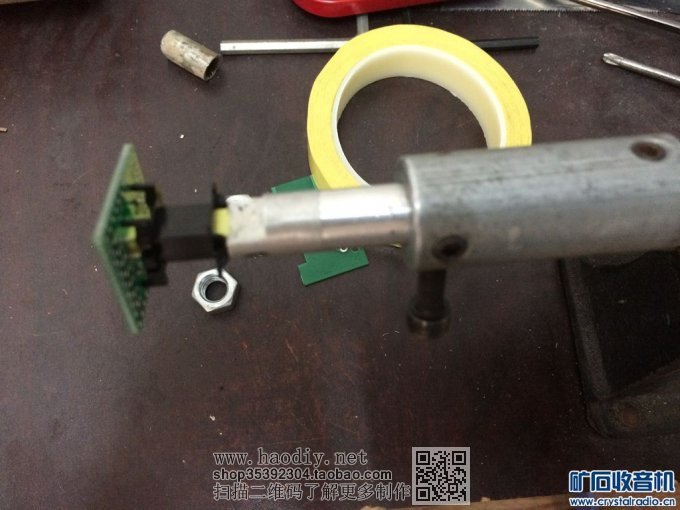

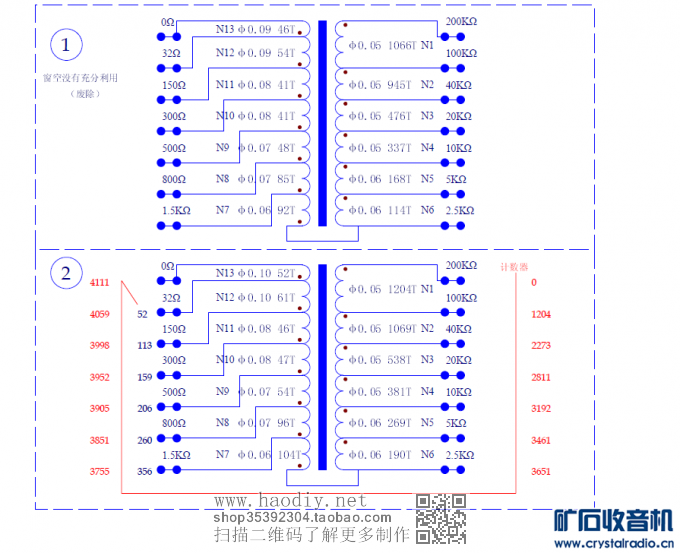

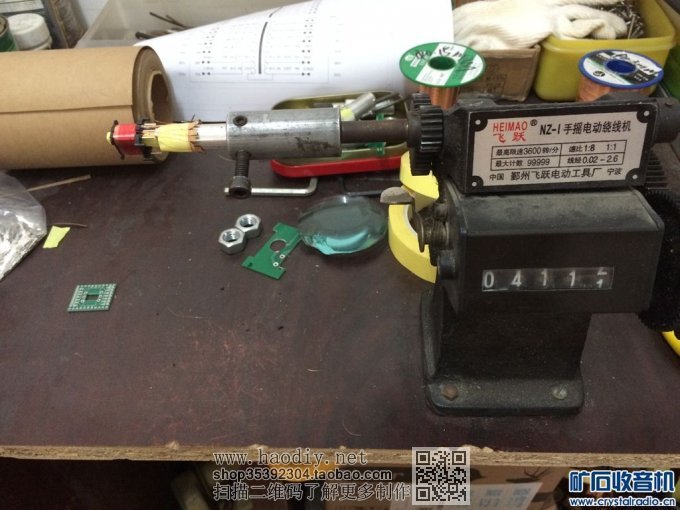

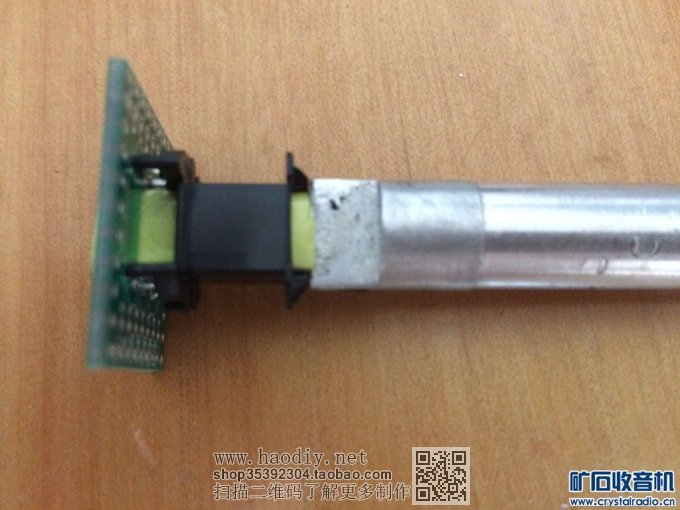

上图:
小板回来了,先试绕一下坡莫合金矿机变压器!

小板回来了,先试绕一下坡莫合金矿机变压器!

小板回来了,先试绕一下坡莫合金矿机变压器!
小板回来了,先试绕一下坡莫合金矿机变压器!
小板回来了,先试绕一下坡莫合金矿机变压器!
小板回来了,先试绕一下坡莫合金矿机变压器!
小板回来了,先试绕一下坡莫合金矿机变压器!
小板回来了,先试绕一下坡莫合金矿机变压器!

小板回来了,先试绕一下坡莫合金矿机变压器!


小板回来了,先试绕一下坡莫合金矿机变压器!
小板回来了,先试绕一下坡莫合金矿机变压器!
小板回来了,先试绕一下坡莫合金矿机变压器!
小板回来了,先试绕一下坡莫合金矿机变压器!
小板回来了,先试绕一下坡莫合金矿机变压器!
小板回来了,先试绕一下坡莫合金矿机变压器!
小板回来了,先试绕一下坡莫合金矿机变压器!
小板回来了,先试绕一下坡莫合金矿机变压器!
小板回来了,先试绕一下坡莫合金矿机变压器!
小板回来了,先试绕一下坡莫合金矿机变压器!


下载附件

2017-8-4 21:48 上传



小板回来了,先试绕一下坡莫合金矿机变压器!
小板回来了,先试绕一下坡莫合金矿机变压器!
