三线圈通频带宽度可调的FM中周变压器的仿真和实做

时间:2017-09-18 21:11来源:www.crystalradio.cn 作者:oldwood_hmgh 点击:
三线圈通频带宽度可调的FM中周变压器的仿真和实做 ,矿石收音机论坛
FM中周变压器的通频带宽度与选择性、立体声分离度密切相关,做成可调整的结构能够尽可能兼顾选择性和音质指标,产品的双调谐结构的中周大都用机械结构调节初、次级回路的距离控制耦合度,但这种方式业余条件下不易制作,我用下面的方法实现耦合度调整。

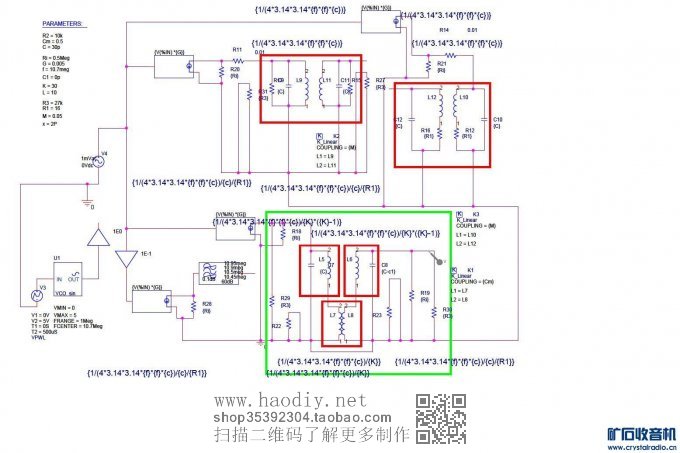

见仿真电路图的绿色框内,把初级线圈分成两部分L5、L7,L5与L7之间无磁耦合,但它们是串联的,这样初级的总电感量是L5与L7电感量的和L5+L7。同样地次级线圈分成两部分L6、L8两部分,L5、L6各自绕在一个骨架上,L7和L8绕在同一个骨架上紧耦合,并都可以调整电感量,这样就可以改变处、次级的耦合量从而控制频带宽度,L5与L8电感量都很小,大致占总电感量的比例K=1/15——1/30,都只有3-4圈,绕在一个小骨架上绝缘问题也很好处理。

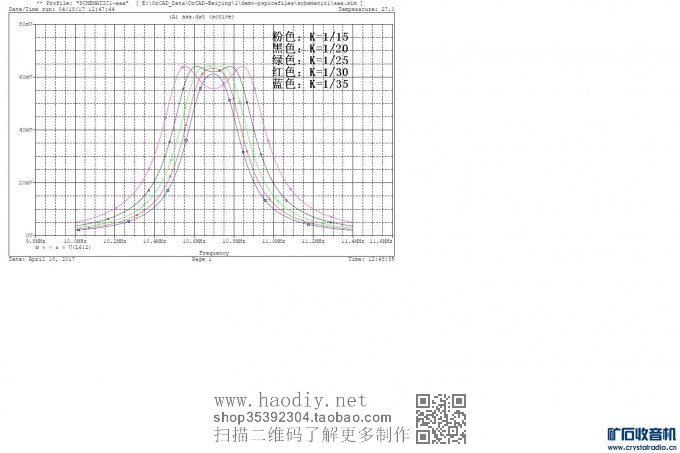

下面图是仿真的结果:
三线圈通频带宽度可调的FM中周变压器的仿真和实做三线圈通频带宽度可调的FM中周变压器的仿真和实做

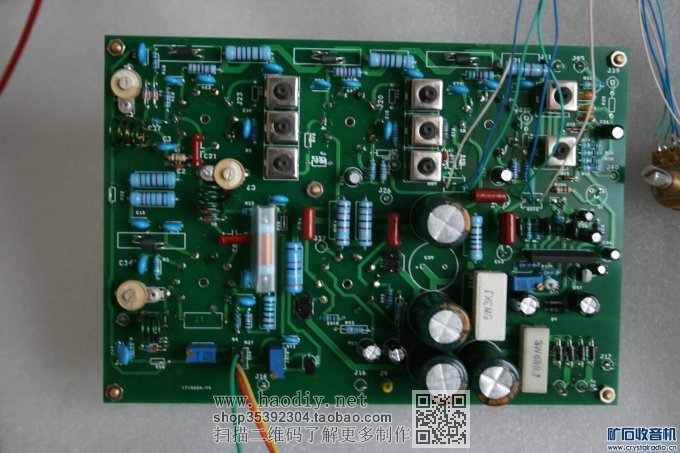

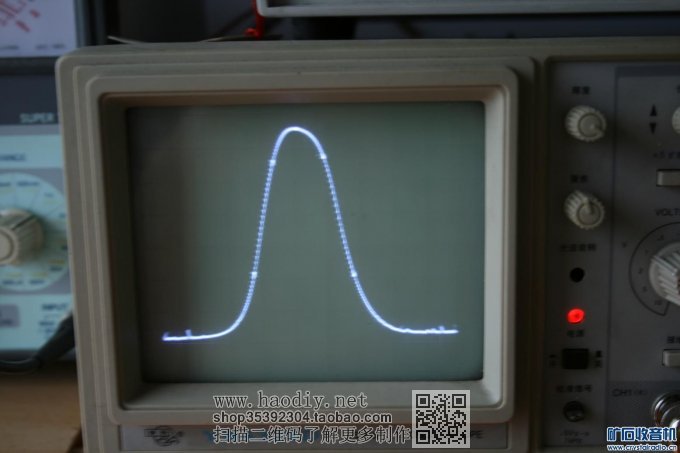

这两个图是实际制作的中周和测试出的特性曲线,使用这种骨架,L5、 L6各24匝,L7 、L8各3匝。谐振电容都是30P。
三线圈通频带宽度可调的FM中周变压器的仿真和实做三线圈通频带宽度可调的FM中周变压器的仿真和实做

补充内容 (2017-4-19 08:17):
“这样就可以改变处、次级的耦合量从而控制频带宽度,L5与L8电感量都很小”系“这样就可以改变初、次级的耦合量从而控制频带宽度,L7与L8电感量都很小”之误,特此补充更正!
