我这几天鼓捣的蜘蛛网线圈

时间:2017-08-20 20:15来源:www.crystalradio.cn 作者:爱鼓捣无线电 点击:
我这几天鼓捣的蜘蛛网线圈 ,矿石收音机论坛

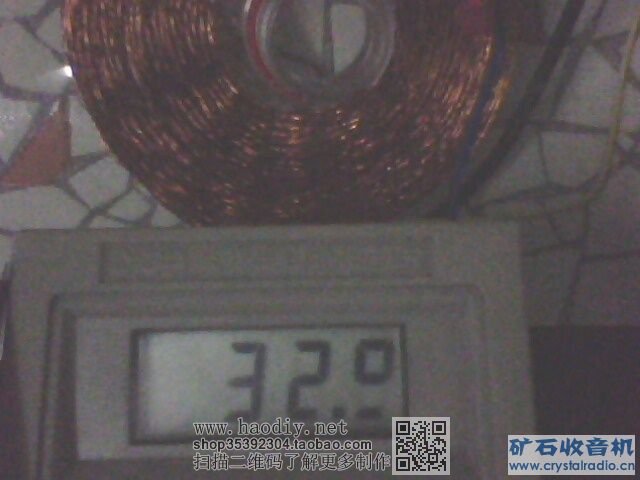

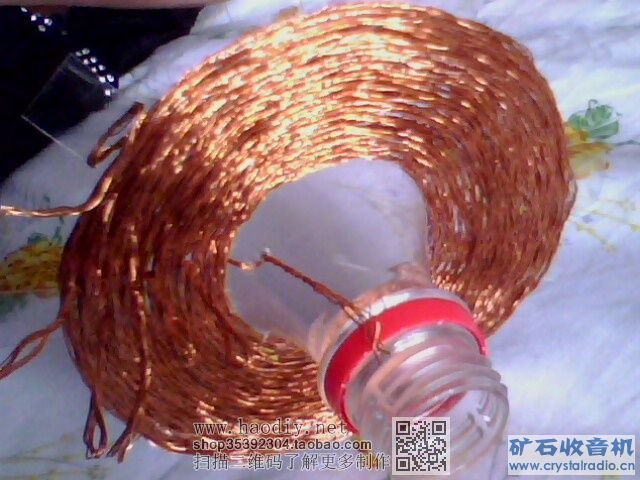

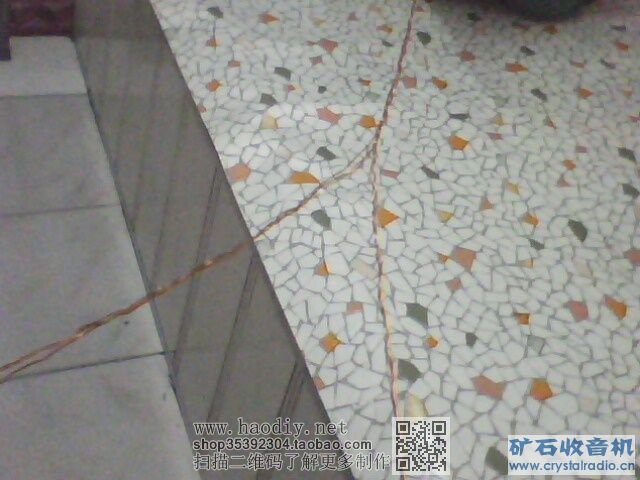

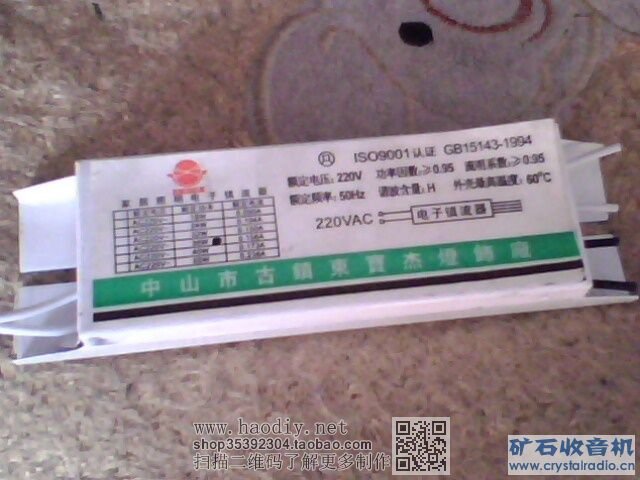

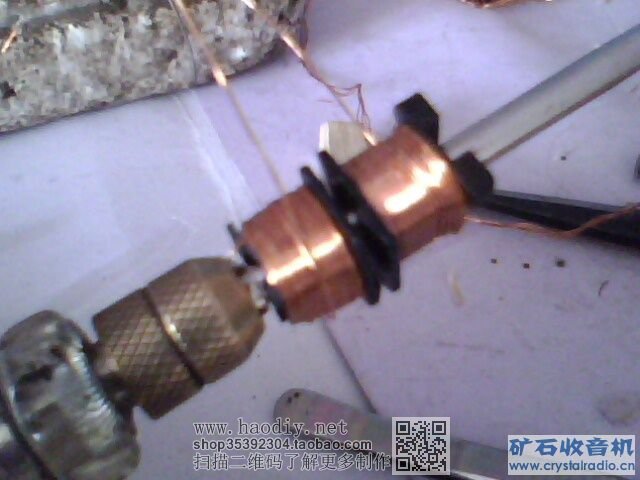

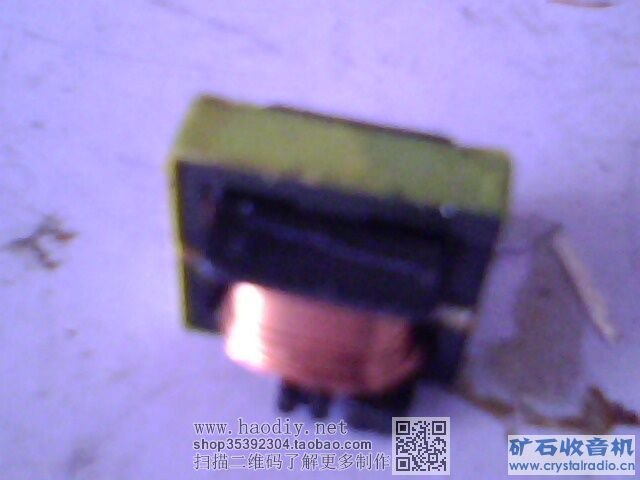

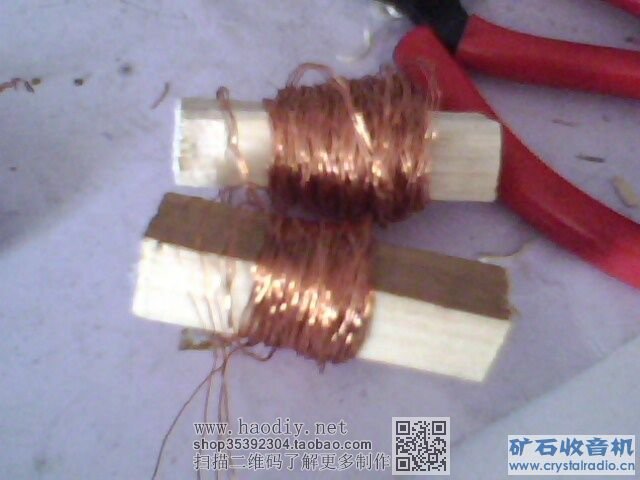

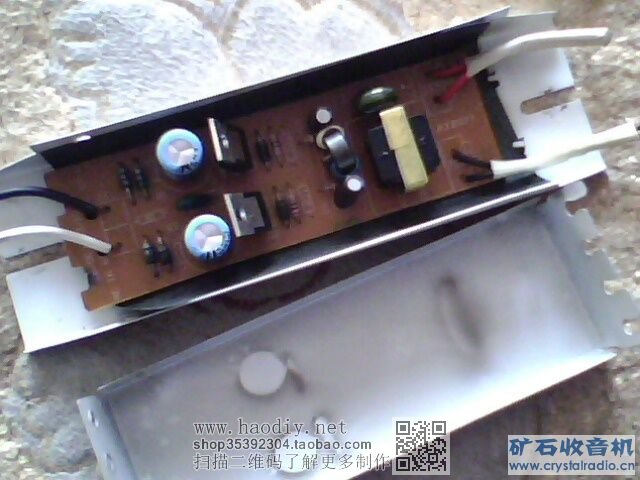

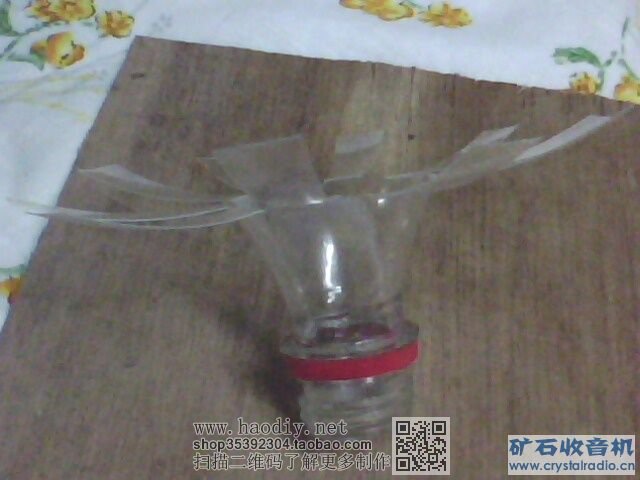

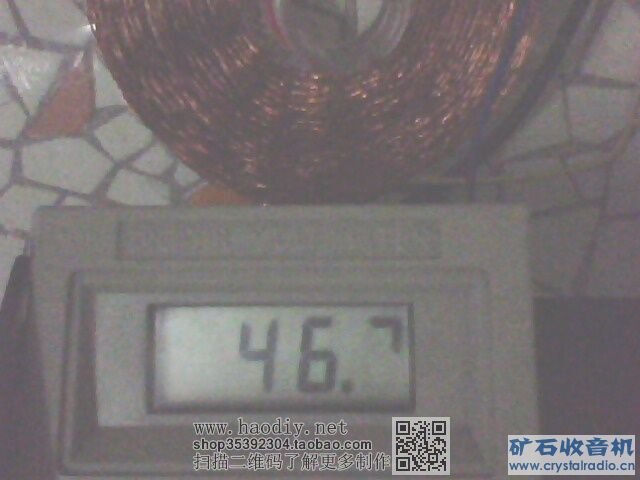

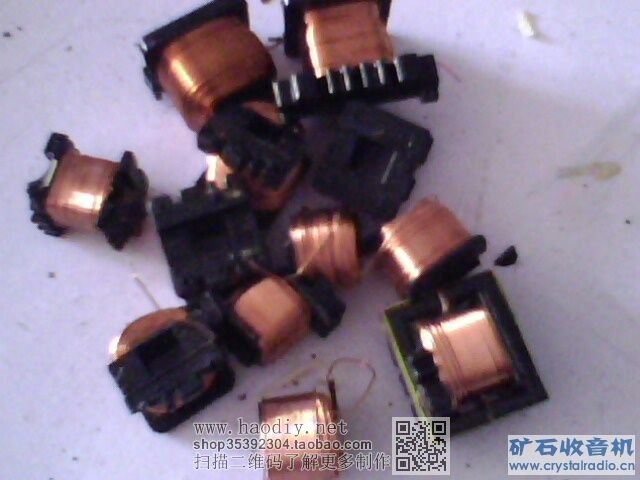

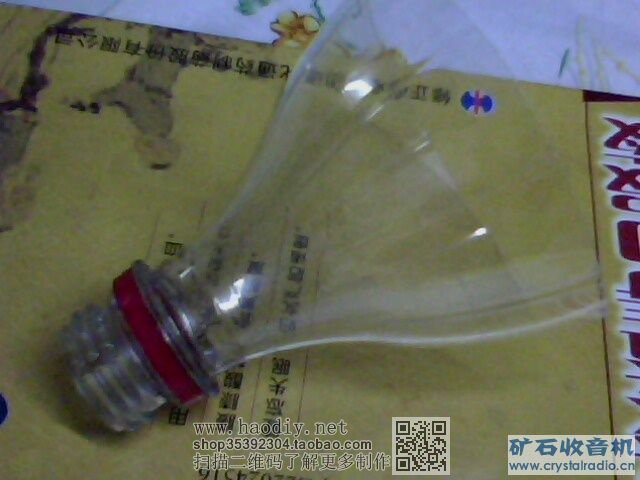

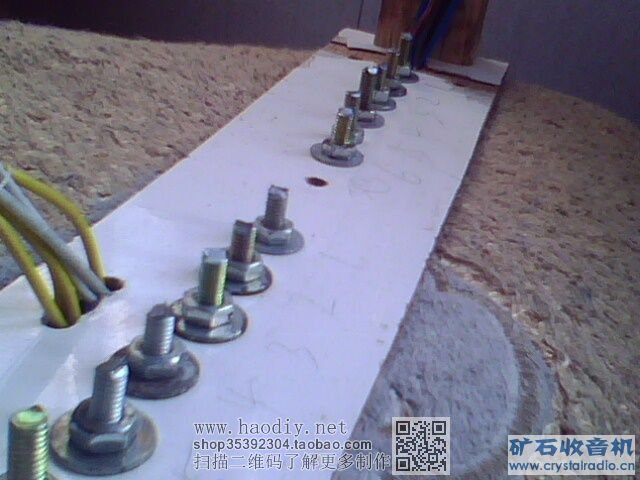

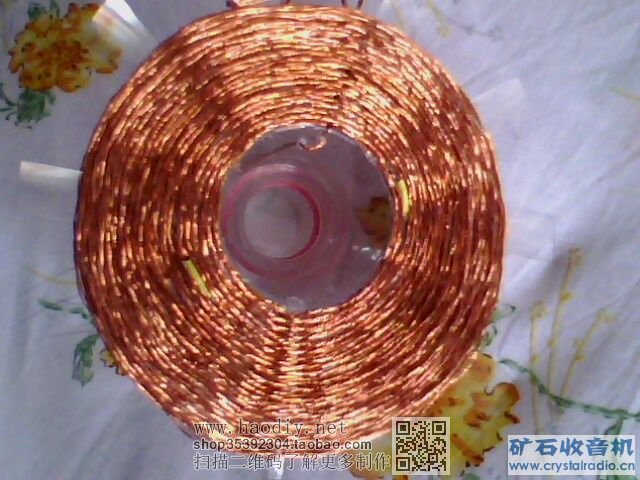

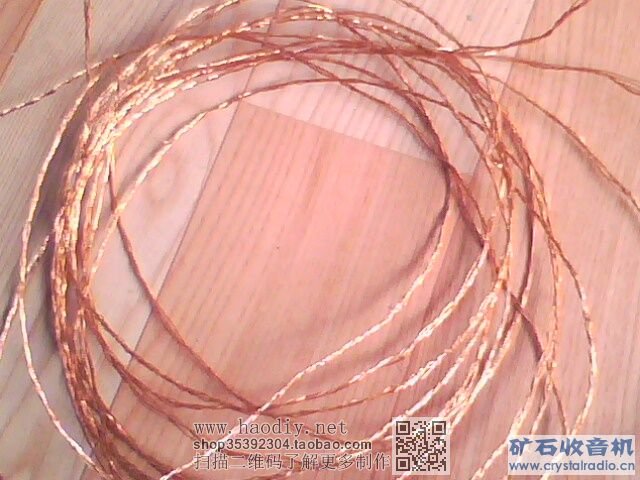

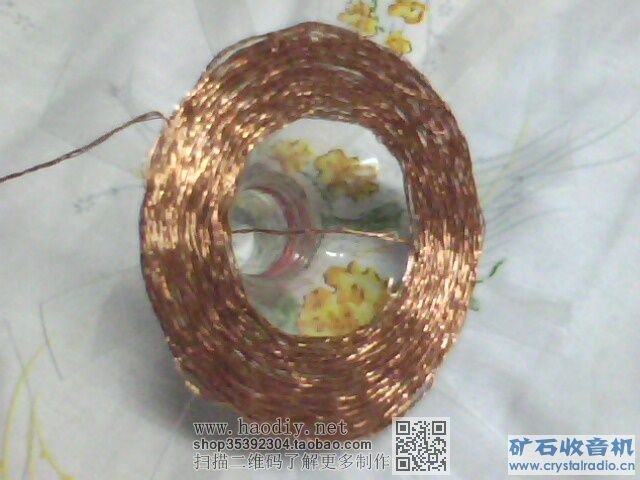

骨架是用可乐瓶作的 线圈是镇流器里的变压器拆的4股绞和的 共50圈左右 8圈左右抽头 都是废材料 不用花一分钱 在矿机上实验接天线不接地线听中国之声电流最大时40多微安 耳机是6个600欧话筒芯作的
变压器, 镇流器, 蜘蛛网, 中国之声, 左右





我这几天鼓捣的蜘蛛网线圈





我这几天鼓捣的蜘蛛网线圈





我这几天鼓捣的蜘蛛网线圈





我这几天鼓捣的蜘蛛网线圈





我这几天鼓捣的蜘蛛网线圈





我这几天鼓捣的蜘蛛网线圈





我这几天鼓捣的蜘蛛网线圈





我这几天鼓捣的蜘蛛网线圈





我这几天鼓捣的蜘蛛网线圈





我这几天鼓捣的蜘蛛网线圈





我这几天鼓捣的蜘蛛网线圈





我这几天鼓捣的蜘蛛网线圈





我这几天鼓捣的蜘蛛网线圈





我这几天鼓捣的蜘蛛网线圈





我这几天鼓捣的蜘蛛网线圈





我这几天鼓捣的蜘蛛网线圈

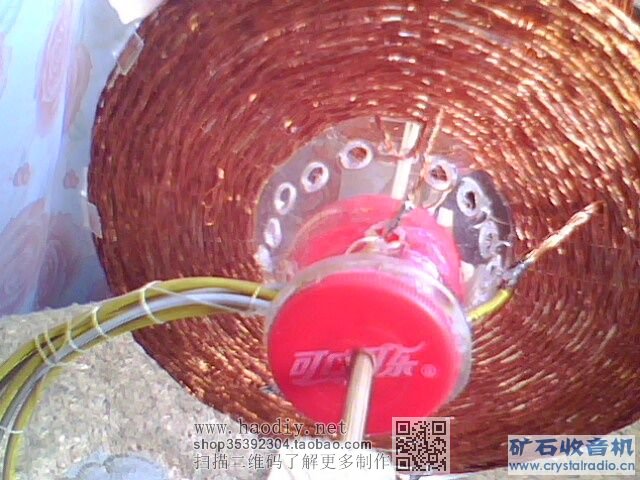

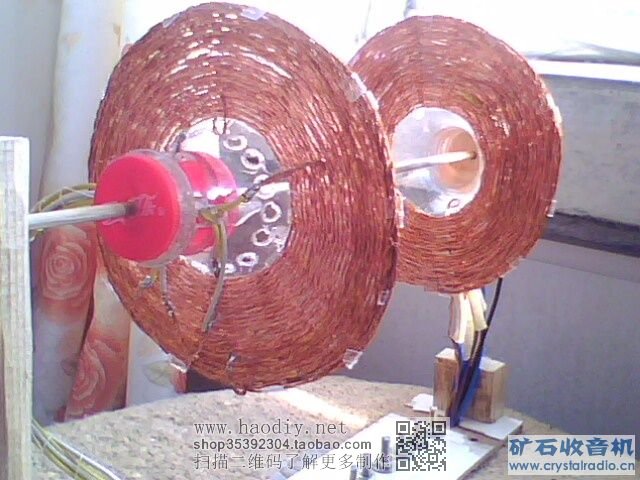

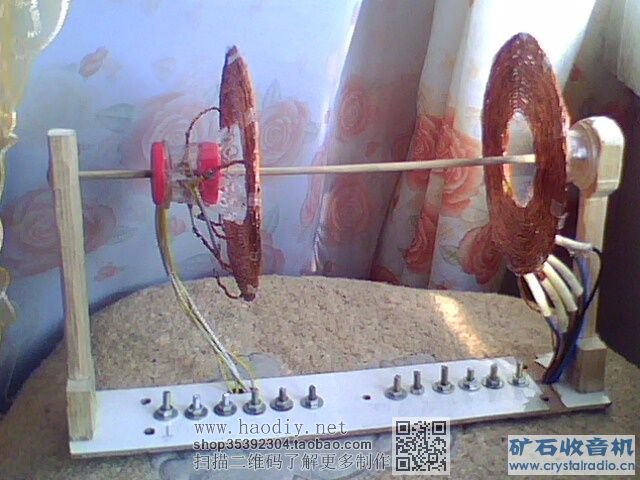

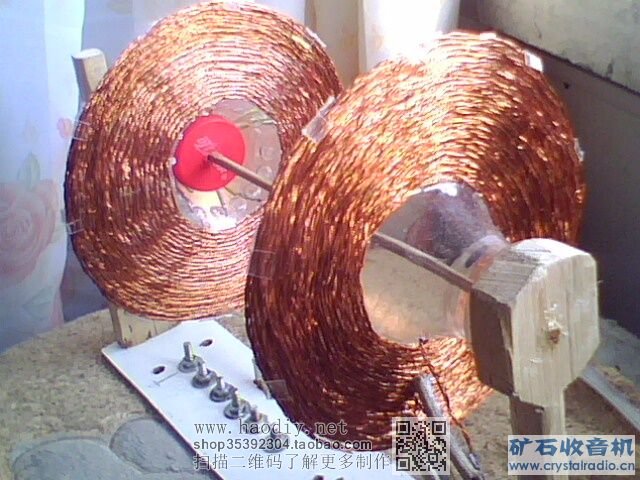

终于鼓捣完成了我的(可乐瓶蜘蛛网线圈) 配365P电容低端540中国之声高端本地台均能收到 等元件凑齐了就组装一台矿石机 请各位坛友不要见笑





我这几天鼓捣的蜘蛛网线圈





我这几天鼓捣的蜘蛛网线圈





我这几天鼓捣的蜘蛛网线圈





我这几天鼓捣的蜘蛛网线圈





我这几天鼓捣的蜘蛛网线圈
