大环3DQ源极电庒增强回路, 矿机/再生兩用机

时间:2017-08-18 21:32来源:www.crystalradio.cn 作者:cheungbx 点击:
大环3DQ源极电庒增强回路, 矿机/再生兩用机 ,矿石收音机论坛
继续上次做无天地线磁棒线圈矿石收音机的经验

[url]http://crystalradio.cn/thread-444646-1-2.html[/ URL]
今次把它用到大环矿机上。
用两个调谐电路及线圈,一个作检波,另一个提供电压给3DQ的源极,能提升3DQ的输出。测试后発现较用单个调谐电路大声50%。

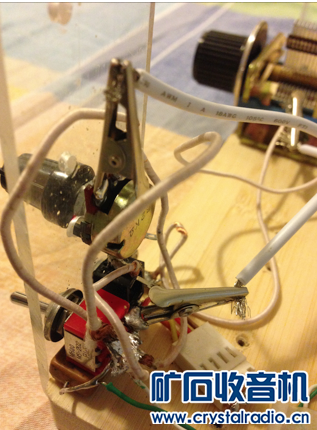

又加入开关来开启再生电路来收弱台,做成了大环3DQ源极电庒增强回路,矿机/再生两用机。

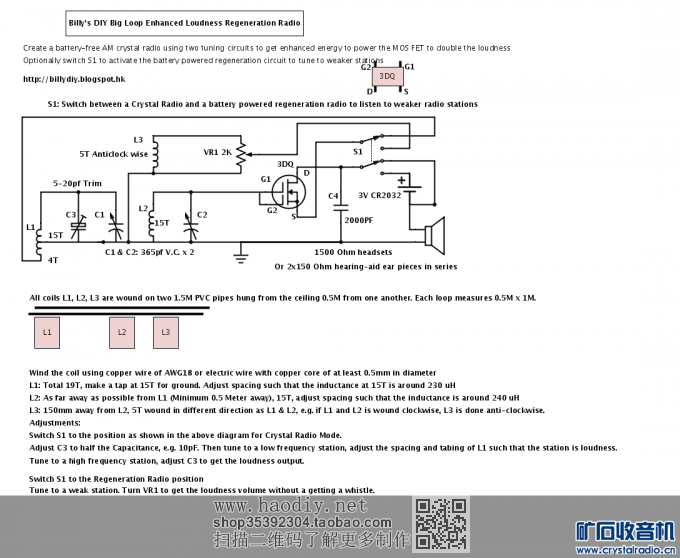

电路图
大环3DQ源极电庒增强回路, 矿机/再生兩用机

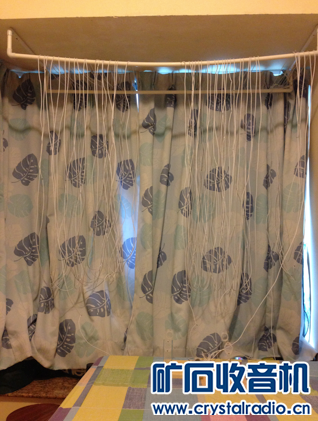

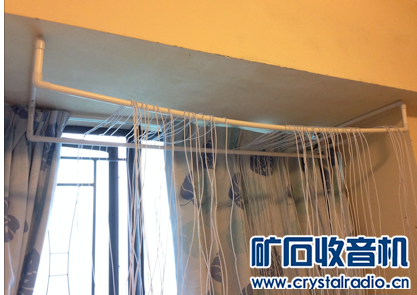

所有的线圈L1,L2,L3卷绕在两根挂在天花板上的1.5米长PVC管,两管相距0.5米。做成的线圈每匝大约半米濶1米长。
使用电灯线AWG18或直径至少为0.5毫米的铜芯胶线。
L1:总共绕19匝,在15匝抽头。调整间距使在15匝的电感是大约230uH, 第19匝提供3DQ源极电庒.
L2:  距离L1  500毫米 以上, 绕15匝,调整间距使电感是大约240uH ,用作检波.
L3:距离L2约150毫米,反绕5匝,作為再生线圈.


调整:
开关S1拨到图中所示位置为无电源收音机模式。
调谐到一个频率较低的电台,调整L1的间距,来获得最佳的响度输出。

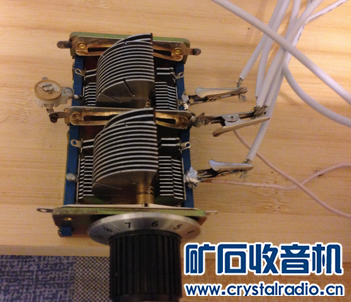

调谐到一个频率较高的电台,调整C3来获得最佳的响度输出。

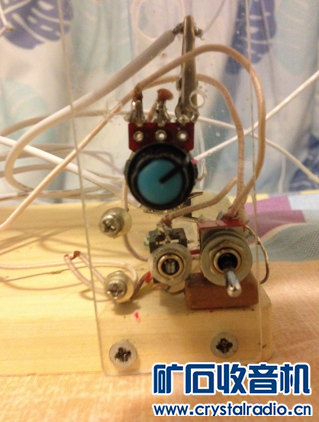

开关S1拨到再生收音机位置
调谐到一个信号弱的电台转动VR1来获得最佳的响度而没有再生哨子声。

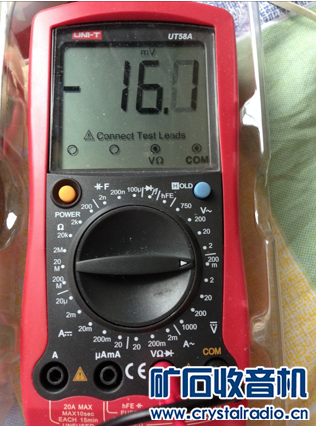

普通3DQ矿机耳机端电压
大环3DQ源极电庒增强回路, 矿机/再生兩用机

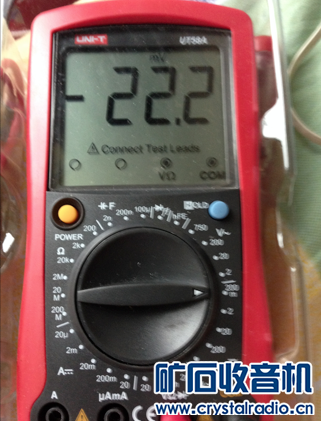

加强源极电压的矿机耳机端电压
大环3DQ源极电庒增强回路, 矿机/再生兩用机

大环3DQ源极电庒增强回路, 矿机/再生兩用机大环3DQ源极电庒增强回路, 矿机/再生兩用机 大环3DQ源极电庒增强回路, 矿机/再生兩用机大环3DQ源极电庒增强回路, 矿机/再生兩用机

左边L1, 中间L2,右边L3
大环3DQ源极电庒增强回路, 矿机/再生兩用机

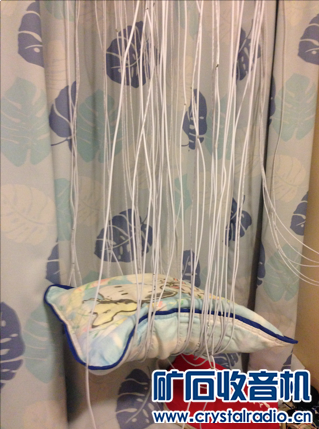

可用此法把线定形
大环3DQ源极电庒增强回路, 矿机/再生兩用机
